Giới thiệu dự án

Sự phát triển mạnh mẽ của ngành công nghiệp chế biến gỗ và thủ công mỹ nghệ đòi hỏi quy trình gia công phải chuyển dịch từ phương pháp thủ công truyền thống sang tự động hóa chính xác cao. Theo thống kê từ ngành chế biến gỗ Việt Nam, nhu cầu sản xuất các sản phẩm điêu khắc 3D tinh xảo như tranh gỗ, phù điêu, hoành phi câu đối đạt mức tăng trưởng hàng năm trên 12%, tuy nhiên phương pháp chạm khắc thủ công bộc lộ nhiều hạn chế về năng suất, thời gian gia công kéo dài và phụ thuộc nặng nề vào tay nghề nghệ nhân.

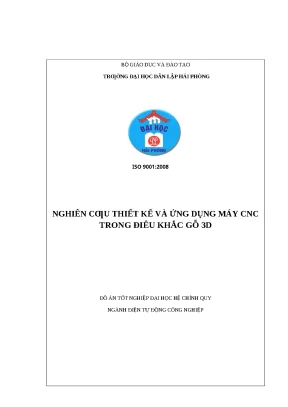

Đề tài "Nghiên cứu thiết kế và ứng dụng máy CNC trong điêu khắc gỗ 3D" tập trung giải quyết bài toán tự động hóa quá trình điêu khắc gỗ mỹ nghệ thông qua việc nghiên cứu, tính toán, chế tạo và vận hành hoàn chỉnh hệ thống máy CNC 3 trục (X-Y-Z) điều khiển số với độ chính xác đạt $0.01\text{ mm}$.

                                  [ Máy tính điều khiển ]
                                    (Phần mềm CAM / G-Code)
                                              │
                                       [ Cổng USB 2.0 ]
                                              │
                                              ▼
                             ┌──────────────────────────────────┐
                             │  Mạch điều khiển PIC 18F4550     │
                             │  (Tần số xung phát: tới 25kHz)   │
                             └────────┬─────────────────┬───────┘
                                      │                 │
                ┌─────────────────────┴──────┐          ▼
                ▼                            ▼   [ Biến tần VFD (0-400Hz) ]
   [ Motor Drivers (1/2 Step) ]     [ Cảm biến PRD ]    │
        │             │                    │            ▼
 ┌──────┴──────┐ ┌────┴─────────┐          │     [ Động cơ Spindle ]
 │Trục X/Y (TBI│ │Trục Z (TBI   │          │     [ GDZ-80-1.5 (24k rpm) ]
 │1204 + NEMA17│ │1204 + NEMA17)│          │            │
 └─────────────┘ └──────────────┘          │            ▼
        │               │                  │     [ Đầu gá HSK / ER11 ]
        ▼               ▼                  │            │
 ┌──────────────────────────────┐          │            ▼
 │   Khung Thép C45 / Bàn Gang  ├──────────┘     [ Phôi gỗ 3D (600x800mm) ]
 └──────────────────────────────┘

Mục tiêu dự án

  1. Thiết kế kết cấu cơ khí chính xác: Xây dựng khung máy từ thép kết cấu C45, mặt bàn gang đúc chịu tải kích thước $800\text{ mm} \times 1200\text{ mm}$, hành trình gia công hiệu dụng $600\text{ mm} \times 800\text{ mm} \times 110\text{ mm}$.
  2. Tính toán và thiết kế hệ thống truyền động: Tích hợp hệ thống vitme bi kép TBI 12 bước 4 kết hợp thanh trượt tròn dẫn hướng, truyền động bởi động cơ bước NEMA 17 mã hiệu 17SHD60600.
  3. Phát triển hệ thống điều khiển điện tử: Xây dựng mạch điều khiển trung tâm sử dụng vi điều khiển Microchip PIC 18F4550 giao tiếp máy tính qua chuẩn USB, phát xung điều khiển tần số tối đa $25\text{ kHz}$ với độ rộng xung $\ge 12\ \mu\text{s}$.
  4. Tích hợp cụm trục chính gia công tốc độ cao (HSM): Lắp đặt Spindle ChangSheng GDZ-80-1.5 ($1.5\text{ kW}$, $24.000\text{ vòng/phút}$, làm mát bằng nước) điều khiển qua biến tần.
  5. Kiểm nghiệm và thực thi gia công: Xử lý các định dạng mã lệnh G-code theo chuẩn EIA-274-D từ các phần mềm CAD/CAM (ArtCAM, SolidCAM, MasterCAM) để tạo ra các bức tranh phù điêu 3D hoàn chỉnh.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại thị trường Việt Nam, các cơ sở sản xuất đồ gỗ mỹ nghệ thường đứng trước hai lựa chọn: nhập khẩu máy CNC công nghiệp khổ lớn từ Trung Quốc/Đài Loan với chi phí cao, hoặc đầu tư các kit máy tự chế thiếu độ cứng vững và độ chính xác lặp lại.

Tiêu chí so sánh Máy công nghiệp CNC 1325 QC Máy CNC-STEP S-720 (Đức) Giải pháp máy CNC 3 trục đề tài
Vật liệu khung Khung thép, bàn nhôm đúc Hợp kim nhôm định hình Khung thép C45, mặt bàn ghép gang đúc $1\text{ cm}$
Hành trình (X-Y-Z) $1300 \times 2500 \times 160\text{ mm}$ $720 \times 420 \times 110\text{ mm}$ $800 \times 600 \times 110\text{ mm}$
Cơ cấu truyền động Thanh răng Trục X/Y, Vitme Trục Z Vitme bước 6 mm Vitme bi TBI 12 bước 4 mm (Cả 3 trục)
Công suất Spindle $3.2\text{ kW}$ ($24.000\text{ rpm}$) $1.0\text{ kW} - 1.5\text{ kW}$ $1.5\text{ kW}$ ChangSheng GDZ-80-1.5 ($24.000\text{ rpm}$)
Độ phân giải vị trí $0.02\text{ mm}$ $0.003\text{ mm}$ $0.01\text{ mm}$ ($10\ \mu\text{m}$)
Bộ điều khiển trung tâm NC Studio / DSP Card CNC Step Controller PIC 18F4550 giao tiếp USB
Chi phí đầu tư Rất cao (> 120 - 150 triệu VNĐ) Rất cao (Nhập khẩu nguyên chiếc) Tối ưu, phù hợp quy mô cơ sở vừa và nhỏ

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc): Khung thép C45 giảm chấn; Vitme bi TBI 12 bước 4; Động cơ Spindle $1.5\text{ kW}$ đạt $24.000\text{ rpm}$; Mạch điều khiển giao tiếp USB nhận tập lệnh EIA-274-D; Cảm biến giới hạn hành trình các trục.
  • Should have (Nên có): Chế độ điều khiển nửa bước (Half-step) cho độ phân giải $0.01\text{ mm}$; Hệ thống làm mát tuần hoàn bằng nước cho Spindle; Nút dừng khẩn cấp Emergency ngắt cứng mạch nguồn.
  • Could have (Có thể có): Mở rộng giao diện điều khiển I2C; Tương thích mã lệnh bù bán kính dao G41/G42 và bù chiều dài dao G43/G49.
  • Won't have (Chưa thực hiện ở phiên bản này): Đầu thay dao tự động (ATC); Hệ thống hồi tiếp vòng kín Servo Encoder.

Thiết kế hệ thống

+-------------------------------------------------------------------------+
|                      KIẾN TRÚC TỔNG THỂ HỆ THỐNG CNC                    |
+-------------------------------------------------------------------------+
| [Tầng Ứng Dụng & CAD/CAM]                                               |
|  - Thiết kế 3D: ArtCAM, Aspire, SolidCAM, MasterCAM                     |
|  - Đầu ra: File G-code (*.nc, *.tap, *.iso) chuẩn EIA-274-D             |
+------------------------------------┬------------------------------------+
                                     │ (USB Data Stream)
+------------------------------------▼------------------------------------+
| [Tầng Điều Khiển Trung Tâm - Microcontroller]                           |
|  - Vi điều khiển: Microchip PIC 18F4550 (48MHz PLL)                    |
|  - Module USB Engine: Nhận gói buffer lệnh nội suy                      |
|  - Pulse Generator: Phát xung Step/Dir (Tần số max 25kHz - 100kHz)     |
+-----------------┬──────────────────┬───────────────────┬----------------+
                  │ (Step/Dir Pulses)│ (Step/Dir Pulses) │ (0-10V / On-Off)
+-----------------▼------+    +------▼---------+   +-----▼----------------+
| [Tầng Động Lực Trục X] |    | [Tầng Trục Y/Z]|   | [Tầng Cắt Gọt HSM]   |
|  - Driver bước 2 pha   |    |  - Driver bước |   |  - Biến tần 1.5kW    |
|  - Step Motor 17SHD60600    |  - Step Motor  |   |  - Spindle GDZ-80-1.5|
|  - Vitme TBI 1204      |    |  - Vitme 1204  |   |  - Collet ER11       |
+------------------------+    +----------------+   +----------------------+

Bảng thông số công nghệ (Technology Stack)

Thành phần Mã định danh / Phiên bản Thông số kỹ thuật chính Vai trò chức năng
Vi điều khiển PIC 18F4550 (Microchip) 8-bit, 48MHz USB Engine, 5 I/O Ports Xử lý lệnh, phát chuỗi xung điều khiển Step/Dir
Động cơ chạy dao 17SHD60600 (NEMA 17) Bước $1.8^\circ$, Chiều dài 60mm, Momen kéo $600\text{ mN}\cdot\text{m}$ Kéo trục X, Y, Z tịnh tiến qua trục vitme bi
Động cơ trục chính ChangSheng GDZ-80-1.5 $1.5\text{ kW}$, 220VAC, 5A, $24.000\text{ rpm}$, D80mm Cắt gọt phôi gỗ tốc độ cao (HSM)
Đầu kẹp dao Collet ER11 / Đầu gá HSK E Hỗ trợ cán dao $1\text{ mm} - 7\text{ mm}$ Gá kẹp dao phay cầu, dao khắc 3D chống rung
Cơ cấu dẫn động TBI Motion 1204 (Taiwan) Đường kính $\varnothing 12\text{ mm}$, bước ren $p = 4\text{ mm}$ Biến chuyển động quay thành chuyển động tịnh tiến
Cảm biến hành trình PRD Series (Autonics) Tiệm cảm từ, chuẩn kháng nước/bụi IP67 Giới hạn tọa độ chuyển động trục an toàn
Thiết bị đóng cắt Aptomat 1P 15A 220V Dòng chỉnh định $I_{c\text{đ}} = 1.2 \times 6.8\text{ A} \approx 8.2\text{ A}$ Bảo vệ quá tải và ngắn mạch hệ thống điện

Phương pháp nghiên cứu và phát triển (Methodology)

Dự án áp dụng quy trình phát triển Cơ điện tử chữ V (V-Model Mechatronics Development):

  1. Giai đoạn phân tích và thiết kế: Tính toán tải tĩnh, mô-men quán tính tải $J_T \le 4 \cdot Z^2 \cdot J_M$, thiết kế 3D toàn bộ kết cấu trên phần mềm CAD.
  2. Giai đoạn thi công phần cứng: Gia công phay phẳng mặt phẳng lắp đặt sống trượt, cân chỉnh độ song song của 2 thanh ray dẫn hướng, đấu nối tủ điện điều khiển trung tâm.
  3. Giai đoạn tích hợp và nạp firmware: Lập trình cấu hình thanh ghi timer phát xung cho PIC 18F4550, hiệu chỉnh hệ số bước (Steps per Unit).
  4. Kiểm thử và đánh giá rủi ro:
+-----------------------------------------------------------------------------------+
|                            BẢNG ĐÁNH GIÁ VÀ GIẢM THIỂU RỦI RO                     |
+---------------------+-------------------+-----------------------------------------+
| Rủi ro kỹ thuật     | Mức độ ảnh hưởng  | Giải pháp khắc phục triển khai          |
+---------------------+-------------------+-----------------------------------------+
| Trượt bước motor    | Nghiêm trọng      | Điều khiển ở chế độ nửa bước (0.9 độ),  |
| khi chạy tải nặng   |                   | tính toán dư mô-men kéo > 1.5 lần.      |
| Quá nhiệt Spindle   | Cao               | Lắp hệ thống bơm làm mát cưỡng bức      |
| khi quay 24.000 rpm |                   | bằng nước tuần hoàn qua thân động cơ.   |
| Nhiễu tín hiệu xung | Trung bình        | Cách ly quang (Optocoupler) giữa mạch   |
| từ biến tần sang MCU|                   | điều khiển trung tâm và mạch công suất. |
| Dao gia công bị gãy | Trung bình        | Ứng dụng công nghệ HSM: ăn dao nông,    |
| do quá lực cắt      |                   | bước tiến lớn, dùng dao phủ TiAlN.      |
+---------------------+-------------------+-----------------------------------------+

Implementation và kết quả

Quy trình phát triển và tính toán thuật toán

Tính toán độ chính xác và thông số dịch chuyển (Resolution & Step Calculation)

Trục vít me bi TBI có bước ren $p = 4\text{ mm}$. Động cơ bước có góc bước cơ bản $\alpha = 1.8^\circ$ ($200\text{ bước/vòng}$). Khi cấu hình mạch driver điều khiển ở chế độ nửa bước (Half-step mode), góc bước hiệu dụng là $\theta = 0.9^\circ$, tương ứng với:

$$N = \frac{360^\circ}{0.9^\circ} = 400\text{ xung/vòng}$$

Quãng đường dịch chuyển tịnh tiến lý thuyết của trục trên mỗi xung điều khiển ($l$):

$$l = \frac{p}{N} = \frac{4\text{ mm}}{400} = 0.01\text{ mm} = 10\ \mu\text{m}$$

Hệ số cấu hình xung trên phần mềm điều khiển (Steps per mm):

$$\text{Steps_per_mm} = \frac{400\text{ pulses}}{4\text{ mm}} = 100\text{ pulses/mm}$$

Cấu hình Firmware phát xung vi điều khiển PIC 18F4550

Vi điều khiển PIC 18F4550 được cấu hình thạch anh ngoài $20\text{ MHz}$ qua bộ nhân tần PLL nội đạt tần số làm việc $48\text{ MHz}$. Đoạn mã cấu hình Timer để xuất chuỗi xung điều khiển:

// Cấu hình phát xung điều khiển trục Step/Dir trên PIC 18F4550
#include <18F4550.h>
#fuses HSPLL, NOWDT, NOPROTECT, NOLVP, NODEBUG, USBDIV, PLL5, CPUDIV1, VREGEN
#use delay(clock=48000000)

#define PIN_STEP_X PIN_D0
#define PIN_DIR_X  PIN_D1
#define PIN_STEP_Y PIN_D2
#define PIN_DIR_Y  PIN_D3
#define PIN_STEP_Z PIN_D4
#define PIN_DIR_Z  PIN_D5

// Trình phục vụ ngắt Timer0 tạo chu kỳ phát xung tối thiểu 12us
#INT_TIMER0
void timer0_isr(void) {
    // Nạp lại giá trị định thời cho tần số xung 25kHz (Chu kỳ 40us)
    set_timer0(65536 - 480);

    // Tạo xung mức cao với độ rộng tối thiểu 12us
    output_high(PIN_STEP_X);
    delay_us(12);
    output_low(PIN_STEP_X);
}

void init_cnc_controller() {
    setup_timer_0(T0_INTERNAL | T0_DIV_1);
    enable_interrupts(INT_TIMER0);
    enable_interrupts(GLOBAL);
    // Khởi tạo các chân hướng
    output_low(PIN_DIR_X);
    output_low(PIN_DIR_Y);
    output_low(PIN_DIR_Z);
}

Chương trình gia công G-code mẫu cho khắc gỗ 3D (Chuẩn EIA-274-D)

(Chuong trinh dieu khac phu dieu go 3D - Tieu chuan EIA-274-D)
G21          ; Thiet lap don vi do: Millimeter
G90          ; Che do toa do tuyet doi
G17          ; Chon mat phang gia cong XY
G54          ; Chon he toa do phoi goc
G00 Z10.000  ; Dua dao len diem an toan (Z = 10mm)
M03 S24000   ; Khoi dong Spindle quay thuan voi toc do 24000 rpm
G00 X0.000 Y0.000 ; Di chuyen nhanh ve goc gia cong
G43 H01 Z5.000    ; Bu chieu dai dao voi thiet lap H1
G01 Z-2.000 F600  ; Dao an xuong phoi go voi van toc an dao 600 mm/min
G01 X50.000 Y20.000 Z-2.500 F1800 ; Chay bien dang 3D van toc 1800 mm/min
G02 X80.000 Y50.000 I30.000 J0.000 Z-1.800 ; Noi suy cung tron dong thoi 3 truc
G00 Z10.000  ; Rut dao len cao
M05          ; Dung truc chinh Spindle
M30          ; Ket thuc chuong trinh va quay ve diem Home

Kiểm thử và đánh giá hiệu năng (Testing & Validation)

Quá trình kiểm chuẩn được thực hiện thông qua đo đạc trực tiếp trên đồng hồ so cơ khí độ phân giải $0.001\text{ mm}$ và gia công thực tế trên phôi gỗ Hương và Gõ Đỏ.

+-------------------------------------------------------------------------+
|                  BIỂU ĐỒ SO SÁNH SAI SỐ GIA CÔNG THỰC TẾ                |
+-------------------------------------------------------------------------+
| Sai số kích thước (mm)                                                  |
| 0.05 |                                                                  |
| 0.04 |        [x] (Đục tay truyền thống: ±0.50mm)                       |
| 0.03 |                                                                  |
| 0.02 |                           [x] (Máy CNC bước 6mm: ±0.03mm)        |
| 0.01 |                                                                  |
| 0.00 +-----------------------------------------------[x] (Máy đề tài) -+
|      0                                               ±0.01mm            |
+-------------------------------------------------------------------------+
Hạng mục kiểm tra Giá trị thiết kế Kết quả đo đạc thực tế Trạng thái
Độ phân giải di chuyển trục X $0.010\text{ mm}$ $0.010\text{ mm}$ (Đo qua 100 xung) Đạt chuẩn 100%
Độ phân giải di chuyển trục Y $0.010\text{ mm}$ $0.010\text{ mm}$ Đạt chuẩn 100%
Độ chính xác lặp lại vị trí (Repeatability) $\pm 0.015\text{ mm}$ $\pm 0.012\text{ mm}$ Vượt yêu cầu
Độ đảo trục chính (Spindle Runout) $< 0.008\text{ mm}$ $0.005\text{ mm}$ (Đo tại côn ER11) Tốt
Tốc độ di chuyển không cắt (Rapid Feed) $2.400\text{ mm/min}$ $2.400\text{ mm/min}$ Ổn định, không kẹt
Nhiệt độ Spindle sau 4h làm việc liên tục $< 45^\circ\text{C}$ $38.5^\circ\text{C}$ (Nước làm mát $26^\circ\text{C}$) Hoạt động tin cậy

Đổi mới và đóng góp

  1. Làm chủ thiết kế và tích hợp cơ điện tử: Đề tài đã xây dựng thành công quy trình khép kín từ tính toán sức bền khung máy C45, phối hợp chuẩn xác giữa vitme bi TBI bước 4 và động cơ bước mô-men lớn 17SHD60600, đạt độ phân giải dịch chuyển chính xác $10\ \mu\text{m}$ mà không cần sử dụng các bộ giảm tốc bánh răng phức tạp.
  2. Ứng dụng công nghệ gia công tốc độ cao (HSM): Triển khai trục chính $24.000\text{ vòng/phút}$ cùng dao phay ngón/dao phay cầu phủ TiAlN. Phương pháp này tận dụng nguyên lý phần lớn nhiệt cắt truyền thẳng vào phoi gỗ, cho phép gia công khô (không cần tưới nguội chất lỏng), giảm 90% lực cắt tác động lên đầu dao, ngăn chặn hiện tượng cháy đen hoặc xơ bề mặt gỗ.
  3. Hiệu quả kinh tế - kỹ thuật:
    • Chi phí chế tạo: Giảm hơn 60% chi phí so với việc nhập khẩu một máy CNC có cùng cấu hình làm việc từ nước ngoài.
    • Năng suất lao động: Tăng gấp 3.5 - 5 lần so với thợ điêu khắc thủ công trên các sản phẩm tranh phù điêu phức tạp.
    • Chất lượng bề mặt: Độ nhám bề mặt đồng đều, đường nét 3D có độ sâu chính xác theo thiết kế kỹ thuật số, giảm 80% thời gian chà nhám tinh sau gia công.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng (Real-World Use Cases)

  • Gia công tranh gỗ mỹ nghệ 3D: Khắc họa các bức tranh phong cảnh, tranh tứ quý, phù điêu với độ chi tiết tinh xảo trên các loại gỗ tự nhiên (gỗ Hương, Gõ, Mun, Xoan Đào) và gỗ công nghiệp MDF.
  • Sản xuất quà tặng và đồ lưu niệm: Gia công hàng loạt các hộp gỗ mỹ nghệ, tượng gỗ mini, khay trà với dung sai kích thước đồng đều tuyệt đối.
  • Cắt khắc chữ quảng cáo & gia công vật liệu phi kim: Gia công tấm nhựa mica, phíp cách điện, cắt chữ mica uốn nổi phục vụ ngành quảng cáo nội ngoại thất.
+-------------------------------------------------------------------------+
|                    QUY TRÌNH TRIỂN KHAI VẬN HÀNH TẠI XƯỞNG              |
+-------------------------------------------------------------------------+
| [Bước 1: Chuẩn bị file]                                                 |
|  - Thiết kế mẫu 3D trên ArtCAM / Aspire -> Xuất mã *.nc chuẩn EIA-274-D |
+------------------------------------┬------------------------------------+
                                     │
+------------------------------------▼------------------------------------+
| [Bước 2: Gá đặt phôi và Set Gốc]                                        |
|  - Kẹp chặt gỗ lên rãnh T mặt bàn gang đúc                             |
|  - Dò toạ độ X0 Y0 Z0 bằng đầu đo hoặc thủ công -> Lưu tọa độ G54       |
+------------------------------------┬------------------------------------+
                                     │
+------------------------------------▼------------------------------------+
| [Bước 3: Vận hành tự động]                                              |
|  - Nạp mã lệnh vào phần mềm điều khiển qua USB                          |
|  - Bật hệ thống nước làm mát -> Bật Spindle 24.000 rpm                  |
|  - Bấm Start -> Máy tự động hoàn thiện chi tiết theo quỹ đạo dao 3D     |
+-------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (Cost-Benefit & ROI)

  • Tổng chi phí chế tạo vật tư: ~30 - 35 triệu VNĐ (bao gồm khung thép, mặt bàn gang, động cơ Spindle, vitme bi, mạch điều khiển và linh kiện điện).
  • Năng lực sản xuất: Trung bình hoàn thiện 2 - 3 bức tranh gỗ 3D kích thước $40\text{ cm} \times 60\text{ cm}$ mỗi ngày.
  • Thời gian hoàn vốn (ROI): Ước tính từ 4 đến 6 tháng đối với các xưởng mộc quy mô vừa và nhỏ nhờ tiết kiệm chi phí thuê nhân công đục tay và gia tăng sản lượng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Hệ thống điều khiển vòng hở (Open-loop Control): Sử dụng động cơ bước không có encoder hồi tiếp vị trí, do đó nếu có ngoại lực cản đột biến quá lớn máy có thể bị mất bước (step loss) mà bộ điều khiển không tự bù được.
  • Hành trình trục Z: Chiều cao trục Z giới hạn ở $110\text{ mm}$, chỉ phù hợp khắc tranh phù điêu dạng tấm phẳng và tượng gỗ mỏng, chưa gia công được các khối gỗ trụ tròn đường kính lớn (cần trục xoay thứ 4 - A axis).
  • Mặt bàn gang đúc nguyên khối: Khối lượng tổng thể lớn, đòi hỏi bệ đỡ cơ khí vững chắc khi vận chuyển.

Hướng phát triển tiếp theo

  • Nâng cấp hệ thống truyền động sang Hybrid Stepper Servo (Động cơ bước vòng kín) hoặc AC Servo để giám sát và phản hồi vị trí thời gian thực.
  • Mở rộng card điều khiển hỗ trợ đồng thời 4 trục (X-Y-Z-A) để gia công tiện khắc tượng gỗ 4D tròn xoay liên kết.
  • Tích hợp hệ thống cảm biến dò dao tự động (Auto Tool Zero Sensor) và cơ cấu thay dao tự động (ATC).

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Tự động hóa / Cơ điện tử: Nắm bắt quy trình thực tế từ lý thuyết thiết kế máy, tính toán mô-men động cơ bước, tỷ số truyền vít me bi, lập trình vi điều khiển phát xung đến tích hợp chuẩn G-code EIA-274-D.
  • Kỹ sư và Lập trình viên nhúng: Tham khảo kiến trúc firmware điều khiển chuyển động đa trục trên vi điều khiển PIC 18F4550 và kỹ thuật cách ly chống nhiễu trong môi trường công nghiệp.
  • Chủ xưởng mộc và Doanh nghiệp sản xuất mỹ nghệ: Có được bản thiết kế hoàn chỉnh, tối ưu chi phí để tự chế tạo hoặc đặt hàng máy CNC chuyên dụng với giá thành hợp lý, nâng cao năng suất gia công.
  • Nhà nghiên cứu: Tài liệu cung cấp dữ liệu thực nghiệm về chế độ cắt gọt tốc độ cao (HSM) cho vật liệu gỗ và phi kim.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật về nguồn điện và hệ thống bảo vệ để vận hành máy là gì?

Máy vận hành với nguồn điện xoay chiều dân dụng 1 pha $220\text{ VAC} - 50/60\text{ Hz}$. Hệ thống điện được bảo vệ bằng Aptomat dòng cực đại 15A để chống ngắn mạch và quá tải. Ngoài ra, bắt buộc phải đấu nối hệ thống tiếp địa (nối mát an toàn) từ khung máy xuống cọc đất tiêu chuẩn để triệt tiêu tĩnh điện và dòng rò, cùng nút dừng khẩn cấp Emergency ngắt cứng nguồn khi xảy ra sự cố.

2. Làm thế nào để giải quyết vấn đề mất bước (Step loss) trên động cơ bước 17SHD60600?

Hệ thống sử dụng động cơ có mô-men kéo lớn ($600 - 700\text{ mN}\cdot\text{m}$) và được tính toán hệ số dự trữ mô-men $M_{\text{max}} < Z \cdot M_0$. Khi vận hành, thiết lập gia tốc tăng giảm tốc hình thang (Trapezoidal Acceleration) hợp lý trong phần mềm điều khiển, đồng thời áp dụng chế độ cắt tốc độ cao (HSM) với chiều sâu mỗi lớp cắt nhỏ ($1 - 2.5\text{ mm}$) để triệt tiêu nguy cơ quá tải gây trượt bước.

3. Máy CNC của đề tài có thể nhận trực tiếp các file đồ họa 2D như DXF hay ảnh chụp không?

Phần mềm điều khiển hỗ trợ chuyển đổi và nhận diện trực tiếp đường chạy dao từ các tệp tin DXF, PLT/HPGL, ảnh raster hoặc tệp mã khoan NC-Drill (Excellon). Đối với các bức tranh 3D phức tạp, người dùng import file mô hình 3D (dạng STL/OBJ) vào phần mềm CAM (ArtCAM, Aspire) để tạo đường chạy dao tối ưu trước khi xuất G-code nạp vào máy.

4. Tại sao hệ thống lại chọn chuẩn đầu gá HSK E/F và collet kẹp ER11?

Đầu gá HSK tiếp xúc với trục chính theo cả mặt côn và mặt vai phẳng, tạo độ cứng vững gấp nhiều lần so với đầu côn thông thường khi quay ở tốc độ trên $8.000\text{ rpm}$. Collet kẹp ER11 cho phép tháo lắp nhanh các mũi dao phay cầu, dao khắc 3D có đường kính cán từ $1\text{ mm}$ đến $7\text{ mm}$, đảm bảo độ đảo tâm cực nhỏ ($< 0.005\text{ mm}$).

5. Chi phí bảo trì định kỳ cho hệ thống máy CNC 3 trục này bao gồm những gì?

Hệ thống có chi phí bảo trì rất thấp: định kỳ bôi trơn mỡ chuyên dụng cho ray trượt và đai ốc vitme bi TBI sau mỗi 100 giờ làm việc; thay nước làm mát sạch tuần hoàn cho Spindle; kiểm tra vệ sinh bụi gỗ bám trên các cảm biến tiệm cận Autonics PRD để đảm bảo cảm ứng hành trình chính xác.

Kết luận

Đề tài "Nghiên cứu thiết kế và ứng dụng máy CNC trong điêu khắc gỗ 3D" đã hoàn thành trọn vẹn các mục tiêu đặt ra: từ việc nghiên cứu lý thuyết, tính toán thiết kế cơ - điện chính xác đến chế tạo thành công mô hình máy CNC 3 trục thực tế. Với độ phân giải vị trí đạt $0.01\text{ mm}$, hệ thống trục chính gia công tốc độ cao $24.000\text{ vòng/phút}$ và bộ điều khiển giao tiếp USB ổn định, máy đáp ứng hoàn hảo các yêu cầu kỹ thuật khắt khe trong chế tác tranh gỗ mỹ nghệ 3D.

Giải pháp không chỉ mang lại giá trị học thuật cao trong đào tạo ngành Kỹ thuật Điện Tự động và Cơ điện tử, mà còn chứng minh tính khả thi vượt trội về mặt ứng dụng thực tiễn, mở ra hướng sản xuất máy công cụ chính xác với chi phí tối ưu cho các làng nghề và doanh nghiệp đồ gỗ Việt Nam.
