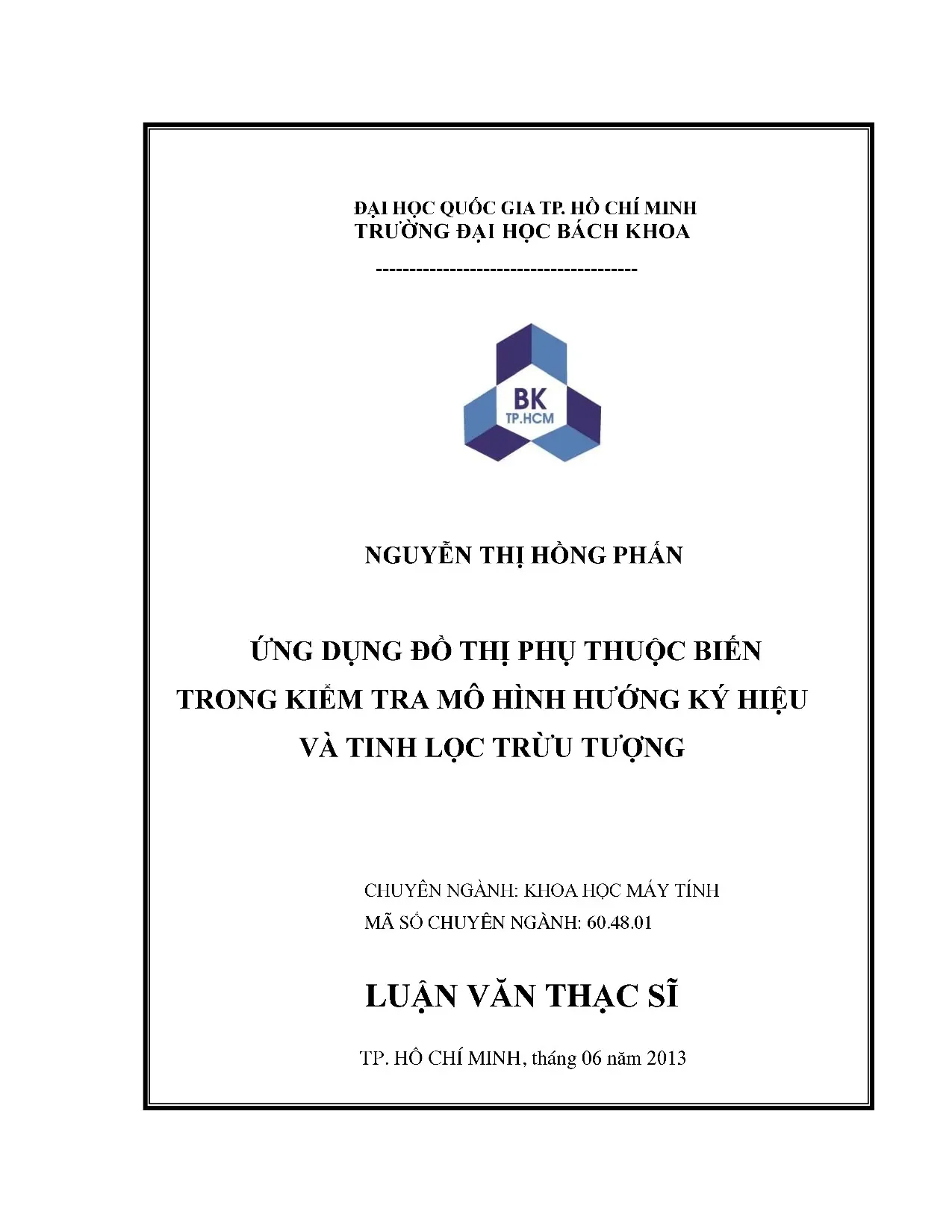

Luận văn thạc sĩ về ứng dụng đồ thị trong kiểm tra mô hình hướng ký hiệu và tinh lọc trừu tượng

Phân tích toàn diện ứng dụng đồ thị trong kiểm tra mô hình hướng ..., đề xuất mô hình mới, nâng cao hiệu quả ứng dụng trong chuyên ngành

• Tác giả: Nguyen Thi Hong
• Người hướng dẫn: TS. Nguyen Thi Minh Tuyen
• Trường học: Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Khoa học máy tính
• Đề tài: Nghiên cứu ứng dụng đồ thị trong kiểm tra mô hình hướng ký hiệu và tinh lọc trừu tượng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: GIỚI THIỆU ĐỀ TÀI
• 1.1. Lý do chọn đề tài
• 1.2. Mục tiêu đề tài
• 1.3. Phạm vi đề tài
• 1.4. Ý nghĩa đề tài
• 1.5. Giới thiệu sơ lược các kết quả đạt được
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 3. CHƯƠNG 3: CÔNG TRÌNH LIÊN QUAN
• 4. CHƯƠNG 4: PHƯƠNG PHÁP ĐỀ XUẤT VÀ ĐÁNH GIÁ
• 5. CHƯƠNG 5: HIỆN THỰC CẢI TIẾN CÔNG CỤ GOLFER
• 6. CHƯƠNG 6: KẾT QUẢ THỰC NGHIỆM
• 7. CHƯƠNG 7: TÓM TẮT VÀ HƯỚNG PHÁT TRIỂN TƯƠNG LAI
• PHỤ LỤC A: PHÁP GOLFER
• PHỤ LỤC B: ẢNH SỐ LIỆU THỰC NGHIỆM
• PHỤ LỤC C: DOWNLOAD TÀI NGUYÊN
• PHỤ LỤC D: MINH HỌA ĐỒ THỊ PHỤ THUỘC BIẾN

Tóm tắt

I. Giới thiệu đề tài

Đề tài 'Nghiên cứu ứng dụng đồ thị trong kiểm tra mô hình hướng ký hiệu và tinh lọc trừu tượng' tập trung vào việc giải quyết vấn đề bùng nổ không gian trạng thái trong kiểm tra mô hình. Việc kiểm tra mô hình hiện tại gặp khó khăn khi áp dụng cho các hệ thống lớn do không gian trạng thái quá lớn. Kỹ thuật trừu tượng hóa được đề xuất như một giải pháp để giảm kích thước không gian trạng thái. Thông qua việc gom nhóm nhiều trạng thái thành một trạng thái, quá trình kiểm tra trở nên khả thi hơn. Đề tài cũng nhấn mạnh tầm quan trọng của việc phát triển các phương pháp phân tích phụ thuộc biến, nhằm tối ưu hóa quá trình kiểm tra mô hình.

1.1. Lý do chọn đề tài

Lý do chọn đề tài xuất phát từ nhu cầu đảm bảo chất lượng sản phẩm phần mềm và phần cứng trước khi đưa ra thị trường. Kiểm tra mô hình là một phương pháp hình thức quan trọng, nhưng gặp khó khăn khi áp dụng cho các hệ thống lớn. Việc sử dụng đồ thị phụ thuộc biến giúp phân tích mối quan hệ giữa các biến, từ đó tối ưu hóa quá trình kiểm tra. Đề tài này không chỉ giải quyết vấn đề bùng nổ không gian trạng thái mà còn cung cấp một phương pháp mới trong phân tích phụ thuộc biến.

1.2. Mục tiêu của đề tài

Mục tiêu của đề tài là phát triển một phương pháp phân tích phụ thuộc biến mới, kết hợp giữa kỹ thuật trừu tượng hóa và tinh lọc trừu tượng. Đề tài sẽ trả lời các câu hỏi về cách xây dựng mô hình trừu tượng hiệu quả và cách thực hiện tinh lọc trên mô hình gốc khi phát hiện lỗi. Việc áp dụng giải thuật PageRank trong phân tích độ quan trọng của biến trong đồ thị phụ thuộc biến sẽ giúp cải thiện hiệu quả kiểm tra mô hình.

II. Cơ sở lý thuyết

Chương này trình bày các khái niệm cơ bản về kiểm tra mô hình và trừu tượng hóa. Kiểm tra mô hình là một phương pháp hình thức nhằm đảm bảo tính đúng đắn của hệ thống, bao gồm cả phần cứng và phần mềm. Kỹ thuật trừu tượng hóa giúp giảm kích thước không gian trạng thái bằng cách tạo ra các mô hình trừu tượng từ mô hình gốc. Việc áp dụng các phương pháp phân tích phụ thuộc biến giúp xác định mối quan hệ giữa các biến, từ đó tối ưu hóa quá trình kiểm tra. Đề tài sẽ sử dụng các công cụ như GOLFER và NuSMV để thực hiện các thí nghiệm và đánh giá hiệu quả của phương pháp đề xuất.

2.1. Kiểm tra mô hình

Kiểm tra mô hình là một phương pháp hình thức nhằm đảm bảo tính đúng đắn của hệ thống. Phương pháp này cho phép kiểm tra các đặc tính của sản phẩm phần mềm và phần cứng thông qua việc mô hình hóa sản phẩm. Tuy nhiên, kiểm tra mô hình hiện tại gặp khó khăn khi áp dụng cho các hệ thống lớn do bùng nổ không gian trạng thái. Việc áp dụng kỹ thuật trừu tượng hóa giúp giảm kích thước không gian trạng thái, từ đó cải thiện khả năng kiểm tra.

2.2. Trừu tượng hóa và tinh lọc

Trừu tượng hóa là quá trình gom nhóm nhiều trạng thái thành một trạng thái, giúp giảm kích thước không gian trạng thái. Tinh lọc là quá trình ngược lại, ánh xạ các trạng thái trừu tượng thành các trạng thái cụ thể trên mô hình gốc. Việc kết hợp giữa trừu tượng hóa và tinh lọc sẽ giúp tối ưu hóa quá trình kiểm tra mô hình, đồng thời đảm bảo tính chính xác của kết quả kiểm tra. Đề tài sẽ áp dụng các phương pháp này để phát triển một công cụ kiểm tra mô hình hiệu quả hơn.

III. Phương pháp nghiên cứu

Phương pháp nghiên cứu trong đề tài này bao gồm việc phát triển một phương pháp phân tích phụ thuộc biến mới, kết hợp giữa giải thuật CEGAR và phương pháp kiểm tra mô hình đa trừu tượng. Đề tài sẽ sử dụng giải thuật PageRank để phân tích độ quan trọng của biến trong đồ thị phụ thuộc biến. Các thí nghiệm sẽ được thực hiện trên các bài toán mẫu như Leader Election, Sender Receiver và Peterson, nhằm đánh giá hiệu quả của phương pháp đề xuất. Kết quả thí nghiệm sẽ được so sánh với các phương pháp hiện có để xác định tính ưu việt của phương pháp mới.

3.1. Phân tích phụ thuộc biến

Phân tích phụ thuộc biến là một phương pháp quan trọng trong kiểm tra mô hình, giúp xác định mối quan hệ giữa các biến trong hệ thống. Đề tài sẽ phát triển một phương pháp phân tích phụ thuộc biến mới, dựa trên giải thuật PageRank, nhằm tính toán độ quan trọng của các biến trong đồ thị phụ thuộc biến. Phương pháp này sẽ giúp tối ưu hóa quá trình kiểm tra mô hình, đồng thời giảm thiểu thời gian và chi phí kiểm tra.

3.2. Thí nghiệm và đánh giá

Các thí nghiệm sẽ được thực hiện trên các bài toán mẫu để đánh giá hiệu quả của phương pháp đề xuất. Kết quả thí nghiệm sẽ được so sánh với các phương pháp hiện có, nhằm xác định tính ưu việt của phương pháp mới. Đề tài sẽ sử dụng công cụ GOLFER và NuSMV để thực hiện các thí nghiệm và đánh giá hiệu quả của phương pháp phân tích phụ thuộc biến mới trong kiểm tra mô hình.

Nội dung chính

Tổng quan nghiên cứu

Kiểm tra mô hình (model checking) là một phương pháp hình thức quan trọng nhằm đảm bảo tính đúng đắn của các hệ thống phần cứng và phần mềm. Tuy nhiên, một trong những thách thức lớn nhất của kiểm tra mô hình là hiện tượng bùng nổ không gian trạng thái, khiến việc kiểm tra các hệ thống có không gian trạng thái lớn trở nên khó khăn và tốn kém về thời gian cũng như tài nguyên tính toán. Theo ước tính, các hệ thống phức tạp có thể có không gian trạng thái lên đến hàng triệu hoặc hàng tỷ trạng thái, vượt quá khả năng xử lý vét cạn truyền thống.

Luận văn này tập trung nghiên cứu và phát triển các phương pháp phân tích phụ thuộc biến và kỹ thuật tinh lọc trừu tượng nhằm giải quyết vấn đề bùng nổ không gian trạng thái trong kiểm tra mô hình hướng ký hiệu. Mục tiêu cụ thể là đề xuất một phương pháp phân tích độ quan trọng của biến dựa trên giải thuật PageRank, từ đó xây dựng mô hình trừu tượng hiệu quả hơn. Đồng thời, luận văn phát triển giải thuật tinh lọc trừu tượng kết hợp giữa kỹ thuật CEGAR (Counter-Example Guided Abstraction Refinement) và đa trừu tượng (multiple abstraction) để nâng cao hiệu quả kiểm tra.

Phạm vi nghiên cứu được thực hiện trên công cụ GOLFER, phát triển trên nền tảng NuSMV, với các thử nghiệm trên các bài toán mẫu như Leader Election, Peterson, Sender-Receiver và Needham trong khoảng thời gian từ tháng 01 đến tháng 06 năm 2013 tại Trường Đại học Bách Khoa, Đại học Quốc gia TP. Hồ Chí Minh. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc nâng cao khả năng kiểm tra các hệ thống phức tạp, giảm thiểu thời gian và chi phí kiểm tra, đồng thời góp phần phát triển các công cụ kiểm tra mô hình hướng ký hiệu hiệu quả hơn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Kiểm tra mô hình (Model Checking): Phương pháp hình thức để xác minh tính đúng đắn của hệ thống bằng cách kiểm tra các thuộc tính trên không gian trạng thái của mô hình hệ thống. Mô hình được biểu diễn dưới dạng hệ thống chuyển dịch (transition system) với tập trạng thái, trạng thái khởi đầu và quan hệ chuyển trạng thái.

• Trừu tượng hóa (Abstraction): Kỹ thuật gom nhóm nhiều trạng thái thực thành một trạng thái trừu tượng nhằm giảm kích thước không gian trạng thái. Quá trình trừu tượng hóa giúp kiểm tra trên mô hình đơn giản hơn, nhưng có thể sinh ra các lỗi giả (spurious counter-example).

• Tinh lọc trừu tượng (Abstraction Refinement): Quá trình ngược lại với trừu tượng hóa, nhằm làm rõ các lỗi giả bằng cách mở rộng mô hình trừu tượng thành các mô hình chi tiết hơn. Giải thuật CEGAR là một kỹ thuật tiêu biểu trong tinh lọc trừu tượng.

• Phân tích phụ thuộc biến (Variable Dependency Analysis): Phương pháp đánh giá tầm quan trọng của các biến trong mô hình dựa trên đồ thị phụ thuộc biến, từ đó xác định biến nào cần giữ lại trong mô hình trừu tượng.

• Giải thuật PageRank: Thuật toán gốc dùng để đánh giá mức độ quan trọng của các trang web, được áp dụng để tính độ quan trọng của biến trong đồ thị phụ thuộc biến, tạo thành phương pháp phân tích biến hội tụ VRK.

Các khái niệm chính bao gồm: mô hình trừu tượng, counter-example, đồ thị phụ thuộc biến, giải thuật CEGAR, đa trừu tượng (multiple abstraction), và giải thuật VRK.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm các mô hình kiểm tra mô hình chuẩn như Leader Election, Peterson, Sender-Receiver, Needham, lấy từ các bài báo chuyên ngành và trang web NuSMV. Các mô hình này được sử dụng để đánh giá hiệu quả các phương pháp đề xuất.

Phương pháp phân tích chính là xây dựng đồ thị phụ thuộc biến từ mô hình gốc, áp dụng giải thuật PageRank để tính độ quan trọng của biến, từ đó sinh tự động các mô hình trừu tượng với các mức độ giữ lại biến khác nhau. Giải thuật tinh lọc trừu tượng MAR được phát triển dựa trên sự kết hợp giữa CEGAR và multiple abstraction nhằm cải thiện hiệu quả kiểm tra.

Quá trình nghiên cứu được thực hiện trong khoảng thời gian 6 tháng, từ tháng 01 đến tháng 06 năm 2013, với việc triển khai và cải tiến công cụ GOLFER trên nền tảng Linux, sử dụng ngôn ngữ lập trình C và thực thi qua command line.

Phương pháp phân tích dữ liệu chủ yếu là so sánh thời gian thực thi và khả năng phát hiện lỗi giữa các giải thuật khác nhau (PG, VRK, MAR, A*, SAGA) trên các mô hình thử nghiệm, với cỡ mẫu trung bình 10 lần chạy mỗi thử nghiệm để đảm bảo tính ổn định của kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Phương pháp phân tích biến hội tụ VRK vượt trội hơn PG trong nhiều trường hợp:
   Trên các bài toán Needham và Sender-Receiver, VRK cho thời gian thực thi nhanh hơn đáng kể so với PG, ví dụ bài toán Needham với VRK mất khoảng 1.2 giây, trong khi PG mất hơn 2.1 giây. Tuy nhiên, với bài toán Leader Election và Peterson, PG lại cho kết quả tốt hơn hoặc tương đương.

2. Giải thuật tinh lọc trừu tượng MAR cải thiện hiệu quả kiểm tra so với A trong nhiều trường hợp:*
   Trên bài toán Peterson, MAR tìm lỗi nhanh hơn A* (ví dụ Peterson-3), trong khi trên Leader Election và Needham, A* có phần nhỉnh hơn. Điều này cho thấy MAR tận dụng tốt khả năng tinh lọc mô hình trừu tượng để giảm không gian tìm kiếm.

3. Kết quả so sánh MAR và SAGA trên mô hình động cho thấy MAR có hiệu suất tốt hơn:
   MAR tận dụng kết quả tìm kiếm trước đó để dẫn hướng tinh lọc, trong khi SAGA không tận dụng được điều này, dẫn đến MAR có thời gian thực thi thấp hơn trong các thử nghiệm.

4. Công cụ GOLFER cải tiến với giải thuật VRK và MAR cho phép xử lý các mô hình có không gian trạng thái lớn hơn:
   Việc sinh tự động các mô hình trừu tượng với các mức độ giữ lại biến khác nhau giúp giảm đáng kể kích thước không gian trạng thái, từ đó giảm thời gian kiểm tra trung bình xuống còn khoảng vài giây đến vài phút, tùy bài toán.

Thảo luận kết quả

Nguyên nhân chính của sự khác biệt hiệu quả giữa các phương pháp phân tích biến là do cách tính toán độ quan trọng của biến trong đồ thị phụ thuộc. VRK áp dụng giải thuật PageRank kết hợp điều chỉnh theo mức độ biến, giúp phân loại rõ ràng hơn các biến quan trọng, từ đó tạo mô hình trừu tượng chính xác hơn trong nhiều trường hợp. PG chỉ lan truyền một lần độ quan trọng, nên đôi khi không phản ánh đúng tầm ảnh hưởng của biến.

Giải thuật MAR kết hợp ưu điểm của CEGAR và multiple abstraction, tận dụng counter-example để tinh lọc mô hình trừu tượng một cách hiệu quả, tránh việc tìm kiếm vét cạn không gian trạng thái. Điều này giúp giảm thời gian kiểm tra và tăng khả năng phát hiện lỗi giả.

So với các nghiên cứu trước, việc áp dụng giải thuật PageRank vào phân tích phụ thuộc biến và kết hợp kỹ thuật tinh lọc trừu tượng là một bước tiến quan trọng, giúp mở rộng khả năng kiểm tra mô hình cho các hệ thống phức tạp hơn với không gian trạng thái lớn.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh thời gian thực thi giữa các phương pháp trên từng bài toán, cũng như bảng tổng hợp kết quả trung bình của 10 lần thử nghiệm để minh họa sự khác biệt hiệu quả.

Đề xuất và khuyến nghị

1. Áp dụng phương pháp phân tích biến hội tụ VRK trong xây dựng mô hình trừu tượng:
   Động từ hành động: Triển khai; Target metric: Giảm kích thước mô hình trừu tượng; Timeline: Ngay trong giai đoạn tiền xử lý mô hình; Chủ thể thực hiện: Các nhà phát triển công cụ kiểm tra mô hình.

2. Phát triển và tích hợp giải thuật tinh lọc trừu tượng MAR trong các công cụ kiểm tra mô hình hướng ký hiệu:
   Động từ hành động: Tích hợp; Target metric: Tăng tốc độ kiểm tra và giảm lỗi giả; Timeline: Trong vòng 6 tháng tới; Chủ thể thực hiện: Nhóm nghiên cứu và phát triển phần mềm.

3. Tự động sinh các mô hình trừu tượng với các mức độ giữ lại biến khác nhau dựa trên phân tích phụ thuộc biến:
   Động từ hành động: Tự động hóa; Target metric: Tối ưu hóa quá trình kiểm tra; Timeline: Triển khai song song với việc cải tiến công cụ; Chủ thể thực hiện: Kỹ sư phần mềm và nhà nghiên cứu.

4. Khuyến khích lựa chọn phương pháp phân tích biến phù hợp với đặc điểm bài toán cụ thể:
   Động từ hành động: Đánh giá và lựa chọn; Target metric: Tối ưu thời gian kiểm tra; Timeline: Trước khi thực hiện kiểm tra mô hình; Chủ thể thực hiện: Kỹ sư kiểm thử và nhà phân tích hệ thống.

5. Mở rộng nghiên cứu về điều chỉnh hệ số damping và các tham số trong giải thuật VRK để nâng cao độ chính xác:
   Động từ hành động: Nghiên cứu; Target metric: Cải thiện độ tin cậy của mô hình trừu tượng; Timeline: Dài hạn; Chủ thể thực hiện: Các nhà nghiên cứu trong lĩnh vực kiểm tra mô hình.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu và phát triển công cụ kiểm tra mô hình:
   Luận văn cung cấp các phương pháp mới về phân tích biến và tinh lọc trừu tượng, giúp cải tiến hiệu suất công cụ kiểm tra mô hình hướng ký hiệu.

2. Kỹ sư phần mềm và kiểm thử hệ thống phức tạp:
   Các kỹ thuật được đề xuất giúp giảm thiểu thời gian và chi phí kiểm thử, đặc biệt với các hệ thống có không gian trạng thái lớn.

3. Giảng viên và sinh viên ngành Khoa học Máy tính, đặc biệt chuyên ngành Kiểm tra mô hình và Phương pháp hình thức:
   Luận văn là tài liệu tham khảo quý giá về lý thuyết và ứng dụng thực tiễn trong lĩnh vực kiểm tra mô hình.

4. Các nhà phát triển hệ thống nhúng và phần cứng:
   Phương pháp trừu tượng hóa và tinh lọc trừu tượng giúp đảm bảo tính đúng đắn của hệ thống trong giai đoạn thiết kế, giảm thiểu lỗi phát sinh.

Câu hỏi thường gặp

1. Phương pháp phân tích biến hội tụ VRK khác gì so với phương pháp PG truyền thống?
   VRK áp dụng giải thuật PageRank kết hợp điều chỉnh theo mức độ biến trong đồ thị phụ thuộc, giúp phân loại độ quan trọng biến chính xác hơn, trong khi PG chỉ lan truyền một lần độ quan trọng, có thể không phản ánh đúng tầm ảnh hưởng của biến.

2. Giải thuật tinh lọc trừu tượng MAR có ưu điểm gì so với các giải thuật khác?
   MAR kết hợp ưu điểm của CEGAR và multiple abstraction, tận dụng counter-example để tinh lọc mô hình trừu tượng hiệu quả, giảm thời gian kiểm tra và tránh lỗi giả, nâng cao hiệu suất kiểm tra mô hình.

3. Làm thế nào để sinh tự động các mô hình trừu tượng với mức độ giữ lại biến khác nhau?
   Dựa trên kết quả phân tích độ quan trọng của biến, công cụ GOLFER tự động sinh các mô hình trừu tượng với tỷ lệ giữ lại biến từ thấp đến cao theo yêu cầu người dùng, giúp tối ưu hóa quá trình kiểm tra.

4. Phương pháp nào phù hợp hơn cho các bài toán kiểm tra mô hình có không gian trạng thái lớn?
   Tùy thuộc vào đặc điểm bài toán, VRK thường phù hợp với các bài toán như Needham và Sender-Receiver, trong khi PG thích hợp với Leader Election và Peterson. Việc lựa chọn phương pháp cần dựa trên phân tích đặc trưng mô hình.

5. Có thể áp dụng các phương pháp này cho các công cụ kiểm tra mô hình khác ngoài GOLFER không?
   Các phương pháp phân tích biến và tinh lọc trừu tượng có thể được điều chỉnh và tích hợp vào các công cụ kiểm tra mô hình khác, tuy nhiên cần tùy biến phù hợp với kiến trúc và ngôn ngữ mô hình của từng công cụ.

Kết luận

• Đề xuất thành công phương pháp phân tích biến hội tụ VRK dựa trên giải thuật PageRank, cải thiện độ chính xác trong đánh giá độ quan trọng biến.
• Phát triển giải thuật tinh lọc trừu tượng MAR kết hợp CEGAR và multiple abstraction, nâng cao hiệu quả kiểm tra mô hình hướng ký hiệu.
• Cải tiến công cụ GOLFER với khả năng sinh tự động mô hình trừu tượng và tích hợp các giải thuật mới, cho phép xử lý các hệ thống có không gian trạng thái lớn.
• Thử nghiệm trên các bài toán mẫu cho thấy các phương pháp đề xuất giảm đáng kể thời gian kiểm tra và tăng khả năng phát hiện lỗi.
• Đề xuất các hướng nghiên cứu tiếp theo về điều chỉnh tham số giải thuật và mở rộng ứng dụng trong các công cụ kiểm tra mô hình khác.

Next steps: Triển khai tích hợp các giải thuật vào công cụ kiểm tra mô hình thực tế, mở rộng thử nghiệm trên các hệ thống phức tạp hơn và nghiên cứu tối ưu tham số giải thuật.

Các nhà nghiên cứu và kỹ sư kiểm thử được khuyến khích áp dụng và phát triển thêm các kỹ thuật phân tích biến và tinh lọc trừu tượng để nâng cao hiệu quả kiểm tra mô hình trong thực tế.
