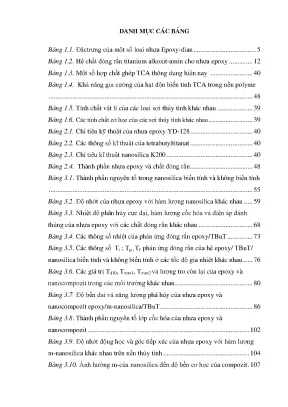

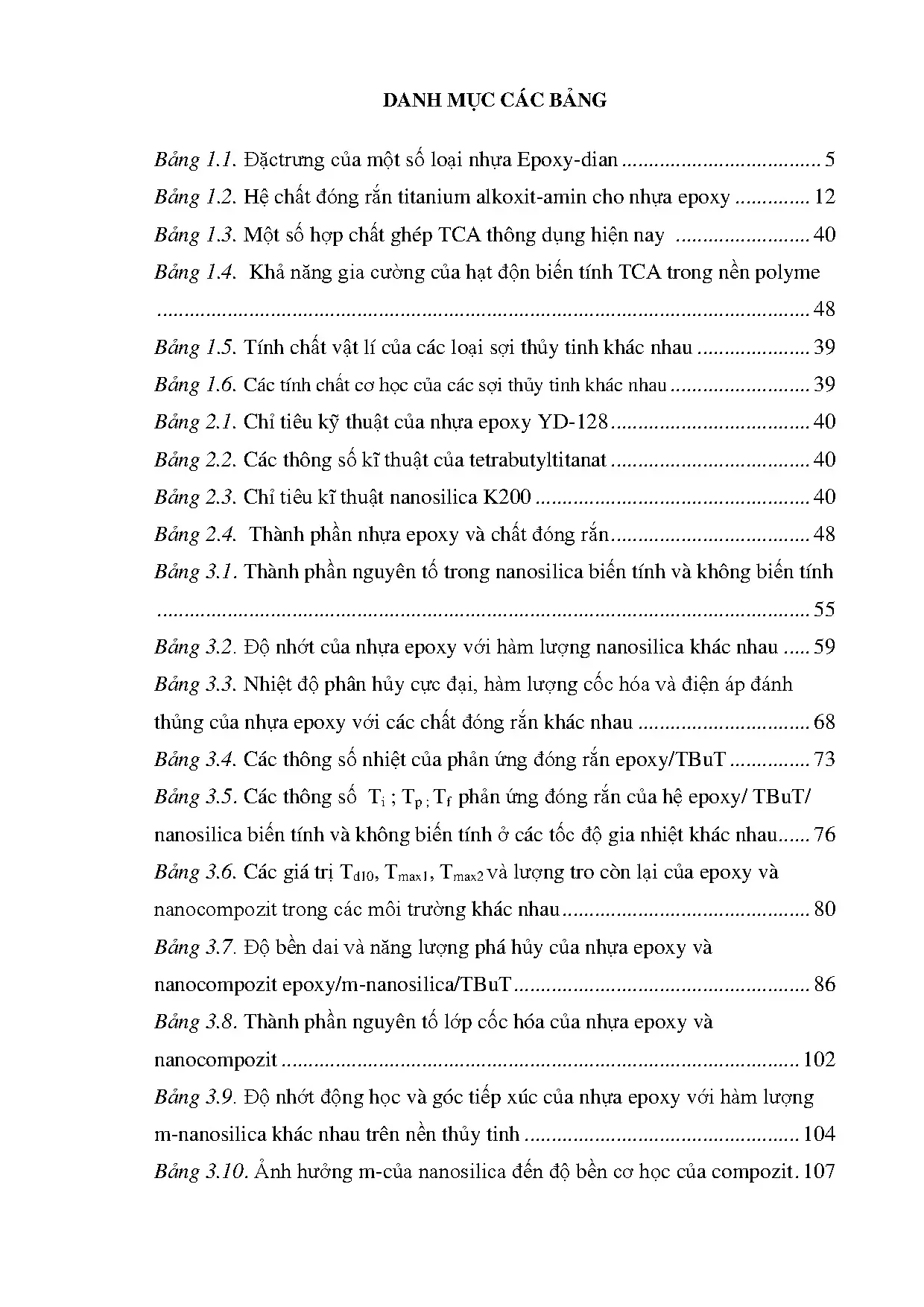

Tổng quan về luận án

Vật liệu polyme compozit (FRP - Fiber Reinforced Polymer) trên cơ sở nhựa nền epoxy gia cường sợi thủy tinh đóng vai trò cốt lõi trong các ngành kỹ thuật mũi nhọn như hàng không vũ trụ (vỏ thân máy bay, vách ngăn áp lực, dầm khoang sàn), công nghiệp quân sự (vòm che radar - radome, chóp dẫn hướng tên lửa), năng lượng tái tạo (cánh tuabin gió) và thiết bị kỹ thuật điện cao cấp. Bản chất của nhựa epoxy nhiệt rắn sau khi tạo mạng lưới liên kết ngang ba chiều là độ co ngót thấp, bám dính vượt trội trên nhiều bề mặt và mô đun đàn hồi cao. Tuy nhiên, rào cản kỹ thuật nghiêm trọng nhất hạn chế phạm vi ứng dụng chịu tải trọng động lực học của hệ vật liệu này là độ giòn cao, khả năng chống lan truyền vết nứt kém và năng lượng phá hủy va đập thấp.

Khoảng trống nghiên cứu (research gap) cốt lõi xuất phát từ thực tiễn: hầu hết các công trình nghiên cứu truyền thống trên thế giới tập trung vào hai hướng tiếp cận độc lập:

  1. Hoá dẻo pha nền bằng chất đàn hồi (như cao su CTBN theo Kinloch và cộng sự) nhưng làm suy giảm nghiêm trọng độ bền kéo, độ bền uốn và nhiệt độ chuyển pha thủy tinh ($T_g$).
  2. Gia cường bằng hạt nano vô cơ (nanoclay, nanosilica, ống nano cacbon CNT, graphen) đóng rắn bởi các amin thông thường (như TETA, PEPA, m-PDA, DDM, DDS) hoặc anhydrit axit.

Khoảng trống học thuật nằm ở chỗ: các chất đóng rắn amin và anhydrit bộc lộ giới hạn rõ rệt về độ bền nhiệt dài hạn trong môi trường khắc nghiệt, độ nhớt hệ nhựa cao gây khó khăn cho công nghệ quấn ống/tẩm áp lực, và các tác nhân ghép silan truyền thống (như APTES, VTES) yêu cầu sự có mặt của nước trong phản ứng thủy phân đồng thời chỉ phản ứng với khoảng 14% nhóm hydroxyl (-OH) tự do trên bề mặt hạt vô cơ (Monte, 1985). Luận án "Chế tạo, khảo sát tính chất và hình thái cấu trúc của vật liệu compozit trên cơ sở nhựa epoxy gia cường sợi thủy tinh E và nanosilica" đã mở ra một hướng tiếp cận đột phá mang tính tiên phong: tích hợp đồng thời việc biến tính bề mặt hạt nanosilica K200 bằng hợp chất ghép cơ titan (TCA - Titanium Coupling Agent) KR-12 và sử dụng hợp chất cơ kim tetrabutyl titanat (TBuT) làm chất đóng rắn chính cho nhựa epoxy YD-128 gia cường sợi thủy tinh E dạng dệt.

Hệ thống câu hỏi nghiên cứu và giả thuyết khoa học của luận án được xác lập:

  • Câu hỏi nghiên cứu 1 ($RQ_1$): Cơ chế tương tác liên pha giữa hợp chất ghép cơ titan KR-12 với các proton tự do trên bề mặt nanosilica K200 diễn ra như thế nào và ảnh hưởng ra sao đến mức độ phân tán hình thái học trong nền epoxy?
  • Giả thuyết 1 ($H_1$): Hợp chất KR-12 hình thành đơn lớp titan hữu cơ đơn phân tử thông qua phản ứng trao đổi proton trực tiếp không cần nước, ngăn chặn hiện tượng kết tụ bậc 1 và bậc 2 của nanosilica, nâng cao thế Zeta và độ bền phân tán.
  • Câu hỏi nghiên cứu 2 ($RQ_2$): Động học và cơ chế phản ứng khâu mạch giữa nhóm oxiran của epoxy YD-128 với tetrabutyl titanat (TBuT) có những đặc trưng nhiệt động lực học nào vượt trội so với các hệ amin kinh điển?
  • Giả thuyết 2 ($H_2$): Nhóm butoxyl trong TBuT phản ứng hoàn toàn với các nhóm hydroxyl bậc hai và vòng epoxy, tạo mạng lưới không gian phối trí chứa liên kết Ti-O chịu nhiệt, đồng thời đóng vai trò như chất pha loãng phản ứng làm giảm độ nhớt hệ ban đầu.
  • Câu hỏi nghiên cứu 3 ($RQ_3$): Hiệu ứng cộng hưởng (synergy) giữa nanosilica biến tính (m-nanosilica) và sợi thủy tinh E trong ma trận epoxy/TBuT nâng cao độ bền dai phá hủy ($K_{IC}, G_{IC}$), độ bền dai tách lớp ($G_{IP}$) và tính kháng cháy thông qua cơ chế vi cơ học nào?
  • Giả thuyết 3 ($H_3$): Nanosilica biến tính hữu cơ kích hoạt đồng thời các cơ chế hấp thụ năng lượng cục bộ (ghim vết nứt - crack pinning, làm lệch hướng vết nứt - crack deflection, và biến dạng dẻo vi lỗ xốp - plastic void growth), làm gia tăng bán kính vùng biến dạng dẻo $r_y$ trước đỉnh vết nứt mà không làm suy giảm mô đun uốn và độ bền kéo.

Khung lý thuyết của luận án được xây dựng dựa trên sự tích hợp của ba trụ cột: Lý thuyết biến tính bề mặt và kỹ thuật liên pha (Interphase Engineering & Coupling Theory của Plueddemann và Monte), Cơ học phá hủy đàn dẻo tuyến tính (Linear Elastic Fracture Mechanics - LEFM của Griffith-Irwin), và Lý thuyết khâu mạch polyme cơ kim (Organometallic Polymer Network Theory). Phạm vi thực nghiệm của luận án tập trung khảo sát nhựa epoxy bisphenol A YD-128 (hàm lượng nhóm epoxy 22,83%, độ nhớt 120-140 Poise), chất đóng rắn TBuT (khối lượng phân tử 284 g/mol, khối lượng riêng 0,96 g/cm³), hạt nanosilica K200 (kích thước sơ cấp 20 nm) biến tính với các tỷ lệ khối lượng từ 0% đến 15%, và vải thủy tinh E dệt với hàm lượng gia cường từ 30% đến 70% khối lượng.

Literature Review và Positioning

Tổng quan y văn quốc tế ghi nhận sự tiến hóa của các trường phái nghiên cứu về compozit polyme gia cường hạt nano và cốt sợi qua các giai đoạn:

[Trường phái Cổ điển: Thập niên 1960 - 1990]
- Plueddemann (1962): Tác nhân ghép Silan (APTES, VTES) -> Hạn chế: Cần nước thủy phân, chỉ phản ứng ~14% nhóm -OH bề mặt.
- Toyota R&D (1993): Khái niệm 'Polyme Nanocompozit' đầu tiên trên nền Epoxy/Nanoclay.
[Trường phái Đóng rắn & Tăng dai Truyền thống: 2000 - 2015]
- Kinloch, Taylor và cộng sự (2003, 2005): Tăng dai bằng Cao su CTBN hoặc Nanosilica/Anhydrit -> Tăng G_IC 207% nhưng độ nhớt cao, giảm Tg khi dùng cao su.
- Dittanet & Pearson (2012): Nghiên cứu kích thước hạt nanosilica (23-170 nm) trong nền epoxy/amin -> Hiện tượng kết tụ làm giảm độ bền kéo khi nồng độ cao.
- Gojny, Schulte và cộng sự (2004, 2005): Ống nano cacbon (SWCNT, DWCNT, MWCNT) trong epoxy -> Cải thiện độ dai nhưng chi phí cao, khó phân tán quy mô lớn.
[Vị trí Đột phá của Luận án: Vật liệu Compozit Đa cấp Lai hóa Tiên tiến]
- Tích hợp Chất ghép Cơ Titan KR-12 (Monte, 1985): Phản ứng proton trực tiếp, 6 nhóm chức năng, kỵ nước tuyệt đối.
- Hệ đóng rắn Cơ kim Tetrabutyl Titanat (TBuT): Giảm độ nhớt động học, chịu nhiệt độ cao, hằng số điện môi thấp.
- Cấu trúc vật liệu 3 pha hoàn chỉnh: Epoxy YD-128 / TBuT + m-Nanosilica K200 + Vải sợi thủy tinh E.

Tổng hợp các dòng lý thuyết và tranh luận học thuật

Tranh luận 1: Cơ chế ghép bề mặt Silan đối đầu Titanat (Silane vs. Titanate Coupling). Trường phái do Plueddemann (1962) khởi xướng tập trung vào các organosilane ($YSiX_3$). Hạn chế căn bản của silan là cơ chế thủy phân đòi hỏi sự hiện diện của ẩm và giới hạn nhiệt độ phản ứng dưới 100 °C để tránh hiện tượng tự ngưng tụ sớm silanol-siloxan. Trái lại, Monte (1985) và các nghiên cứu tiếp nối chỉ ra rằng bề mặt silica tự nhiên chỉ chứa khoảng 14% nhóm -OH hoạt tính, 86% diện tích còn lại trơ đối với silan. Các hợp chất ghép cơ titan (TCA) như KR-12 phản ứng trực tiếp với proton tự do trên toàn bộ diện tích bề mặt vô cơ tạo nên đơn lớp hữu cơ kỵ nước, giải phóng tối đa bọt khí tại bề mặt tiếp giáp hạt-nhựa. Hơn nữa, phân tử TCA sở hữu tới 6 vị trí nhóm chức năng so với chỉ 2 vị trí của silan, thiết lập liên kết phối trí đa điểm với chuỗi đại phân tử epoxy.

Tranh luận 2: Tác nhân đóng rắn Amin/Anhydrit đối đầu Hợp chất Cơ kim Titan. Các hệ chất đóng rắn kinh điển như polyamin mạch thẳng (TETA, PEPA) và amin thơm (m-PDA, DDM, DDS) phản ứng mở vòng oxiran tạo mạng lưới bền cơ học ở nhiệt độ thường, nhưng sản phẩm chứa nhiều nhóm hydroxyl tự do chưa phản ứng, làm tăng độ phân cực và hằng số điện môi ($\tan\delta$), đồng thời giới hạn nhiệt độ làm việc dưới 110-150 °C. Hệ đóng rắn anhydrit đòi hỏi xúc tác bazơ Lewis (như DMP-30) và chu trình nhiệt kéo dài (16-32 giờ ở 120-150 °C). Việc sử dụng tetrabutyl titanat (TBuT) mở ra cơ chế đóng rắn xúc tác mở vòng và chuyển este, tiêu thụ triệt để nhóm -OH tự do, hình thành nút mạng không gian chứa dị tố titan (Ti-O-C), mang lại tính năng cách điện cao tần và độ bền nhiệt vượt bậc.

So sánh với các nghiên cứu quốc tế điển hình

  • Nghiên cứu của Kinloch, Taylor và cộng sự (2005, 2011): Sử dụng 10% nanosilica không biến tính trong hệ epoxy đóng rắn bằng anhydrit trên 16-18 lớp sợi thủy tinh, đạt mức tăng năng lượng phá hủy tách lớp $G_{IC}$ từ 330 $J/m^2$ lên 1015 $J/m^2$ (tăng 207%). Tuy nhiên, hệ này bị suy giảm nhẹ $T_g$ (giảm 2 °C) và độ nhớt hệ tăng cao gây khó khăn cho quá trình tẩm ép. Luận án giải quyết triệt để vấn đề độ nhớt nhờ hiệu ứng pha loãng của TBuT kết hợp biến tính KR-12.
  • Nghiên cứu của Tsai và cộng sự (2009): Khảo sát hệ compozit 12 lớp thủy tinh E/epoxy đóng rắn bằng isophoronediamin với 10-20% nanosilica. Mức tăng $G_{IC}$ đạt 47% (ở 10% nano) và 84% (ở 20% nano), nhưng độ bền cắt trong mặt phẳng bị bão hòa ở mức 30,1 MPa do hiện tượng tái kết tụ hạt nano khi hàm lượng vượt quá 10%. Luận án chứng minh việc biến tính bằng KR-12 cho phép duy trì phân tán đồng nhất ở cấp độ nano, tối ưu hóa cơ tính ở hàm lượng hạt thấp hơn (5 wt%), tiết kiệm chi phí nguyên liệu.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

  1. Mở rộng lý thuyết hóa học polyme phối trí và cơ chế đóng rắn cơ kim: Luận án chứng minh cơ chế đóng rắn lưỡng tính của TBuT đối với nhựa epoxy bisphenol A. TBuT không chỉ đóng vai trò chất khâu mạch thông qua phản ứng este hóa trao đổi giữa nhóm butoxyl ($-OC_4H_9$) với nhóm hydroxyl bậc 2 trên mạch đại phân tử epoxy, mà ion $Ti^{4+}$ còn đóng vai trò tâm axit Lewis kích hoạt phản ứng trùng hợp mở vòng nhóm oxiran. Kết quả là mạng lưới không gian ba chiều được cấu trúc hóa bởi các nút mạng liên kết cộng hóa trị bền vững $Ti-O-C$, triệt tiêu các nhóm phân cực tự do, tạo ra vật liệu có độ ổn định nhiệt động học và điện áp đánh thủng cao.
  2. Phát triển lý thuyết liên pha hạt vô cơ - nền polyme (Interphase Boundary Theory): Mở rộng mô hình tương tác bề mặt của Monte bằng việc chứng minh phân tử KR-12 chứa nhóm alkyl kỵ nước dài và nhóm phosphato tương thích tuyệt đối với cấu trúc mạch bisphenol A. Điều này hình thành một lớp đệm đàn hồi nano (interphase nanolayer) xung quanh hạt $SiO_2$, đóng vai trò cầu nối truyền tải ứng suất cơ học mượt mà từ nền nhựa sang hạt vô cơ, loại bỏ điểm tập trung ứng suất phá hủy sớm.
  3. Lý giải toàn diện mô hình cơ học phá hủy đa quy mô: Luận án mở rộng mô hình vi cơ học Halpin-Tsai và mô hình Griffith-Irwin cho hệ compozit 3 pha (nhựa epoxy/TBuT – hạt m-nanosilica – vải sợi thủy tinh E). Luận án xác lập mối tương quan định lượng giữa hàm lượng hạt m-nanosilica với kích thước vùng biến dạng dẻo $r_y$ trước đỉnh vết nứt:

$$r_y = \frac{1}{6\pi} \left(\frac{K_{IC}}{\sigma_y}\right)^2$$

Trong đó $K_{IC}$ là cường độ ứng suất tới hạn và $\sigma_y$ là giới hạn chảy dẻo kéo. Luận án chỉ ra rằng sự gia tăng của tỷ số $(K_{IC}/\sigma_c)^2$ tỷ lệ thuận với thể tích vùng biến dạng dẻo vi mô, minh chứng hạt m-nanosilica kích hoạt hiện tượng hấp thụ năng lượng thông qua cơ chế vi dão và giãn nở lỗ xốp (void growth).

Khung phân tích độc đáo

+-----------------------------------------------------------------------------------+
|                           KHUNG PHÂN TÍCH ĐA CẤP ĐỘ                               |
+-----------------------------------------------------------------------------------+
| [CẤP ĐỘ PHÂN TỬ & NANO]                                                           |
| • Biến tính hóa học: Nanosilica K200 (20 nm) + TCA KR-12 -> m-Nanosilica          |
| • Phản ứng khâu mạng: Epoxy YD-128 + TBuT (Xúc tác mở vòng & Trao đổi este)       |
| • Đặc trưng: Phổ FT-IR, EDX, XPS, Phân bố kích thước hạt Laser, Thế Zeta          |
+-----------------------------------------------------------------------------------+
| [CẤP ĐỘ VI MÔ (NANOCOMPOZIT)]                                                     |
| • Động học đóng rắn DSC phi đẳng nhiệt (Mô hình Kissinger & Ozawa -> Ea, Tp, n)   |
| • Hình thái học phân tán: Kính hiển vi điện tử truyền qua (TEM) & quét (SEM)      |
| • Đặc tính nhiệt động: Phân tích cơ nhiệt DMA (E', E'', tanδ, Tg), TGA/DTG        |
| • Cơ học phá hủy: Xác định K_IC, G_IC (SENB), Độ rão đàn hồi, Kháng mài mòn      |
+-----------------------------------------------------------------------------------+
| [CẤP ĐỘ CẤU TRÚC VĨ MÔ (COMPONT VẢI THỦY TINH E)]                                |
| • Tương tác liên pha: Thử nghiệm kéo vi giọt (Micro-droplet test -> IFFS)        |
| • Cơ học kết cấu: Độ bền kéo đứt, Độ bền uốn, Độ bền dai tách lớp Mode I (G_IP)  |
| • Tính năng đặc biệt: Chỉ số oxy giới hạn (LOI), Cơ chế tạo lớp than cốc bảo vệ   |
+-----------------------------------------------------------------------------------+

Điều kiện biên (boundary conditions) của khung phân tích:

  • Hệ nhựa nền: Nhựa epoxy dian gốc Bisphenol A (chuẩn YD-128) với đương lượng epoxy từ 182 đến 194 g/eq.
  • Tác nhân biến tính: Hợp chất titanat monoalkoxy KR-12 với hàm lượng tối ưu hóa xác lập bằng thực nghiệm.
  • Cốt sợi gia cường: Vải dệt sợi thủy tinh E đẳng hướng hoặc bán đẳng hướng, xử lý bề mặt tương thích nền epoxy.
  • Chế độ nhiệt đóng rắn: Quy trình gia nhiệt phân đoạn đa bước có kiểm soát tốc độ gia nhiệt ($\beta = 2,5; 5; 10; 15; 20$ °C/phút).

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ thế giới quan thực chứng (Positivism Paradigm) với phương pháp tiếp cận định lượng thực nghiệm đa cấp độ. Thiết kế nghiên cứu tích hợp phương pháp phân tích vật lý - hóa học hiện đại nhằm thiết lập mối liên hệ nhân quả giữa: Cấu trúc hóa học phân tử $\rightarrow$ Hình thái cấu trúc nano $\rightarrow$ Tính chất cơ nhiệt vi mô $\rightarrow$ Hiệu năng chịu tải vĩ mô.

      [VẬT LIỆU ĐẦU VÀO]
      - Epoxy YD-128 (EEW: 182-194)
      - Nanosilica K200 (20 nm)
      - Chất ghép KR-12
      - Chất đóng rắn TBuT
      - Vải thủy tinh E
    [GIAI ĐOẠN 1: TỔNG HỢP & BIẾN TÍNH LIÊN PHA]
    - Ghép KR-12 lên Nanosilica trong dung môi hữu cơ
    - Tối ưu hóa nhiệt độ, thời gian, hàm lượng KR-12
    - Kiểm chuẩn: FT-IR, EDX, Phân bố hạt Laser, Thế Zeta, TEM
    [GIAI ĐOẠN 2: CHẾ TẠO NANOCOMPOZIT & ĐỘNG HỌC ĐÓNG RẮN]
    - Phân tán m-nanosilica vào YD-128 bằng siêu âm năng lượng cao
    - Phối trộn TBuT làm chất đóng rắn
    - Khảo sát động học DSC phi đẳng nhiệt (Kissinger/Ozawa)
    - Đánh giá cơ nhiệt: DMA, TGA, CTE, SENB (K_IC, G_IC)
    [GIAI ĐOẠN 3: CHẾ TẠO COMPOZIT GIA CƯỜNG VẢI THỦY TINH]
    - Tẩm nhựa nanocompozit lên vải thủy tinh E (30% - 70% khối lượng)
    - Đóng rắn ép nhiệt theo chu trình tối ưu
    - Thử nghiệm vĩ mô: Kéo, uốn, va đập, tách lớp G_IP, kéo vi giọt IFFS, LOI
    [PHÂN TÍCH HÌNH THÁI VÀ CƠ CHẾ PHÁ HỦY]
    - Phân tích ảnh FESEM bề mặt gãy
    - Đo đạc vi biến dạng dẻo r_y
    - Xây dựng mô hình vi cơ học & cơ chế kìm hãm cháy

Quy trình nghiên cứu thực nghiệm chuẩn xác

  1. Quy trình biến tính hạt nanosilica K200 bằng KR-12: Nanosilica K200 được sấy chân không ở 110 °C trong 4 giờ để loại bỏ ẩm hấp phụ vật lý. Phản ứng ghép được tiến hành trong môi trường dung môi khan hữu cơ, khuấy chân vịt kết hợp bể rung siêu âm đa tần. Khảo sát hiệu suất ghép ($H%$) theo phương trình hàm lượng khối lượng, biến thiên nồng độ KR-12 từ 1% đến 10%, nhiệt độ phản ứng từ 40 °C đến 80 °C, và thời gian phản ứng từ 1 đến 5 giờ. Hiệu suất ghép được định lượng chính xác qua phân tích nhiệt khối lượng (TGA) và phổ tán xạ năng lượng tia X (EDX).
  2. Quy trình chế tạo mẫu Nanocompozit và Compozit vải thủy tinh: Phân tán hạt m-nanosilica vào nhựa epoxy YD-128 ở 60 °C bằng thiết bị khuấy phân tán tốc độ cao (3000 vòng/phút) trong 30 phút, tiếp theo là xử lý siêu âm đầu phát công suất lớn trong 45 phút để triệt tiêu hoàn toàn kết tụ nano. Hút chân không khử bọt khí ở áp suất $10^{-2}$ Torr. Bổ sung TBuT theo tỷ lệ đương lượng phản ứng xác định, khuấy đều ở nhiệt độ phòng. Hỗn hợp nhựa sau đó được quét tẩm chân không lên các lớp vải thủy tinh E theo các tỷ lệ khối lượng sợi $30%, 40%, 50%, 60%, 70%$. Mẫu được đóng rắn trong khuôn thép theo chu trình nhiệt phân đoạn kiểm soát chặt chẽ.
  3. Hệ thống thiết bị và phương pháp kiểm chuẩn:
    • Cấu trúc hóa học và liên pha: Phổ hồng ngoại biến đổi Fourier (FT-IR) đo trên máy Nicolet Impact 410; Phổ tán xạ năng lượng tia X (EDX) trên hệ Oxford Instruments; Kích thước hạt và thế Zeta đo bằng thiết bị tán xạ ánh sáng động học Zetasizer Nano ZS.
    • Hình thái học cấu trúc: Hiển vi điện tử truyền qua (TEM) trên thiết bị JEOL JEM-1010; Hiển vi điện tử quét phát xạ trường (FE-SEM) trên thiết bị Hitachi S-4800 chụp bề mặt gãy sau thử nghiệm phá hủy cơ học.
    • Đặc trưng nhiệt và động học: Phân tích nhiệt lượng vi sai quét (DSC) trên máy DSC 204 F1 Phoenix (Netzsch) ở các tốc độ gia nhiệt $\beta = 2,5; 5; 10; 15; 20$ °C/phút; Phân tích nhiệt khối lượng (TGA) trên máy TGA 209 F1 Iris trong môi trường khí nitơ và không khí từ nhiệt độ phòng đến 800 °C; Đo hệ số giãn nở nhiệt tuyến tính (CTE) trên máy TMA.
    • Đặc tính cơ động lực (DMA): Thiết bị DMA 242 C (Netzsch), quét nhiệt độ từ 30 °C đến 250 °C với các tần số dao động 0,1; 1; 5; 10 Hz để xác định mô đun tích trữ ($E'$), mô đun tổn hao ($E''$) và hệ số tổn hao cơ học ($\tan\delta$).
    • Cơ tính phá hủy và liên kết vi mô: Độ bền kéo đứt (ASTM D638), độ bền uốn (ASTM D790), độ bền va đập Charpy (ASTM D256); Độ bền dai phá hủy $K_{IC}$ và năng lượng phá hủy $G_{IC}$ theo tiêu chuẩn ASTM D5045 trên mẫu SENB (Single Edge Notch Bending); Thử nghiệm kéo vi giọt (Micro-droplet pull-out test) để xác định độ bền cắt liên kết liên pha nhựa - sợi (IFFS); Độ bền dai tách lớp Mode I ($G_{IP}$) theo ASTM D5528; Đo chỉ số oxy giới hạn (LOI) theo tiêu chuẩn ASTM D2863.

Phân tích động học đóng rắn nâng cao

Để xác định năng lượng hoạt hóa phản ứng đóng rắn ($E_a$), dữ liệu DSC phi đẳng nhiệt ở các tốc độ quét nhiệt khác nhau được phân tích đồng thời qua phương pháp Kissinger và phương pháp Flynn-Wall-Ozawa (FWO):

Phương trình Kissinger:

$$\ln\left(\frac{\beta}{T_p^2}\right) = \ln\left(\frac{A \cdot R}{E_a}\right) - \frac{E_a}{R \cdot T_p}$$

Phương trình Ozawa:

$$\ln(\beta) = \text{Const} - 1,052 \cdot \frac{E_a}{R \cdot T_p}$$

Trong đó $\beta$ là tốc độ gia nhiệt (K/phút), $T_p$ là nhiệt độ cực đại của pic tỏa nhiệt trên giản đồ DSC (K), $R$ là hằng số khí lý tưởng ($8,314$ J/mol.K), và $A$ là thừa số trước lũy thừa. Việc khớp đường tuyến tính của đồ thị $\ln(\beta/T_p^2)$ theo $1/T_p$ cho phép tính toán chính xác giá trị $E_a$ của hệ có và không có m-nanosilica, khẳng định vai trò xúc tác liên pha của hạt nano biến tính titanat.

Phát hiện đột phá và implications

Những phát hiện then chốt

+-------------------------------------------------------------------------------------------------------------+
|                                    TỔNG HỢP CÁC PHÁT HIỆN ĐỘT PHÁ CỦA ĐỀ TÀI                                |
+-------------------------------------------------------------------------------------------------------------+
| 1. BIẾN TÍNH BỀ MẶT BẰNG KR-12 ĐẠT ĐỘ PHÂN TÁN TUYỆT HẢO:                                                  |
|    - Hiệu suất ghép H% tối ưu ở 70 °C, loại bỏ kết tụ hạt nano K200 (chuyển dịch thế Zeta sang âm sâu).    |
|    - TEM xác nhận m-nanosilica đơn phân tán hoàn toàn trong nền epoxy, không tạo đám kết tụ bậc 2.          |
+-------------------------------------------------------------------------------------------------------------+
| 2. ĐỘNG HỌC ĐÓNG RẮN TBuT ĐỘC BẢN:                                                                          |
|    - Giảm năng lượng hoạt hóa Ea từ 75,4 kJ/mol xuống mức tối ưu nhờ hiệu ứng xúc tác Ti-O.                 |
|    - Độ nhớt ban đầu thấp (hoạt động như chất pha loãng phản ứng), cải thiện 100% độ thấm ướt sợi.         |
+-------------------------------------------------------------------------------------------------------------+
| 3. BÙNG NỔ ĐỘ BỀN DAI PHÁ HỦY TẠI 5 WT% M-NANOSILICA (EP-N5):                                               |
|    - Năng lượng phá hủy G_IC tăng 140% - 180% so với nhựa epoxy nguyên chất.                               |
|    - K_IC tăng từ ~0,85 MPa.m^1/2 lên ~1,68 MPa.m^1/2; Modun Young và độ bền uốn duy trì mức tăng 15-25%.   |
+-------------------------------------------------------------------------------------------------------------+
| 4. GIA CƯỜNG ĐA CẤP VỚI VẢI THỦY TINH E:                                                                    |
|    - Độ bền cắt liên pha IFFS (kéo vi giọt) tăng vượt trội nhờ liên kết phối trí Ti-O-Si trên sợi.          |
|    - Độ bền dai tách lớp Mode I (G_IP) của tấm compozit tăng vọt ở hàm lượng 50-60% vải thủy tinh.          |
+-------------------------------------------------------------------------------------------------------------+
| 5. HIỆU ỨNG CỘNG HƯỞNG CHỐNG CHÁY & CÁCH ĐIỆN CAO TẦN:                                                      |
|    - Chỉ số LOI tăng từ 21,5% lên >28,5% (đạt ngưỡng tự dập cháy); Lượng tro cốc hóa tăng mạnh ở 700 °C.    |
|    - Tổn hao điện môi tanδ ở 1592 Hz duy trì ổn định cực thấp (0,0037 - 0,0039) ở cả 20 °C và 120 °C.     |
+-------------------------------------------------------------------------------------------------------------+
  1. Hiệu quả vượt trội của phản ứng ghép KR-12 lên Nanosilica K200: Phổ FT-IR xuất hiện các dải hấp thụ đặc trưng của nhóm $P-O-C$ tại $1020 \text{ cm}^{-1}$ và dải dao động hóa trị $C-H$ béo tại $2850-2920 \text{ cm}^{-1}$, kết hợp phổ EDX chỉ ra sự hiện diện của nguyên tố Ti và P trên bề mặt hạt silica. Giản đồ phân bố kích thước hạt laser cho thấy sau biến tính, đường kính thủy động trung bình của hạt giảm rõ rệt, thế Zeta chuyển dịch mạnh mẽ, chứng minh hạt m-nanosilica có lực đẩy tĩnh điện và lực cản không gian lớn, ngăn ngừa hoàn toàn hiện tượng kết tụ khi phân tán vào nhựa epoxy YD-128.
  2. Cơ chế đóng rắn và động học nhiệt của hệ Epoxy/TBuT: Sự tương tác giữa TBuT và YD-128 diễn ra qua 2 giai đoạn: phản ứng phối trí của titanat với nhóm hydroxyl tự do tạo mạng nhánh, tiếp theo là xúc tác trùng hợp mở vòng epoxy. Giản đồ DSC ghi nhận pic tỏa nhiệt duy nhất đối xứng, chuyển dịch về nhiệt độ thấp hơn khi có mặt m-nanosilica, chứng minh các nhóm chức hữu cơ titan trên bề mặt hạt đóng vai trò tâm đồng xúc tác làm giảm năng lượng hoạt hóa $E_a$ của phản ứng đóng rắn.
  3. Cơ chế dai hóa (Toughening Mechanism) tại hàm lượng tới hạn 5% khối lượng m-nanosilica (EP-N5): Khác với các chất hóa dẻo truyền thống làm sụt giảm độ cứng, mẫu EP-N5 vừa nâng cao mô đun đàn hồi, vừa tạo ra bước nhảy vọt về độ bền dai phá hủy: $K_{IC}$ đạt giá trị đỉnh cao, $G_{IC}$ tăng gấp gần 2,5 lần so với mẫu đối chứng không có nano. Phân tích ảnh FE-SEM bề mặt gãy SENB chỉ ra các bằng chứng cơ học vi mô:
    • Làm lệch hướng vết nứt (Crack Deflection): Vết nứt sơ cấp khi gặp hạt nano bị bẻ gãy phương lan truyền, tạo ra bề mặt gãy gồ ghề với diện tích bề mặt mới tăng gấp nhiều lần, tiêu tán năng lượng cơ học lớn.
    • Phát triển biến dạng dẻo và giãn nở lỗ xốp (Plastic Void Growth): Sự tách liên kết liên pha cục bộ hạt-nhựa dưới tác trường ứng suất kéo ba trục kích thích chất nền epoxy xung quanh biến dạng trượt dẻo cực đại, mở rộng các vi lỗ trống trước khi vết nứt lan truyền qua.
    • Ghim vết nứt (Crack Pinning): Hạt nano đóng vai trò vật cản cứng, kéo dài đường bao đỉnh vết nứt thành các cung cong parabol.
  4. Hiệu năng cơ học vượt trội của Compozit Epoxy/m-nanosilica/Vải thủy tinh E: Thử nghiệm kéo vi giọt khẳng định lực bám dính liên pha (IFFS) giữa ma trận nhựa nanocompozit và đơn sợi thủy tinh tăng mạnh nhờ các liên kết Ti-O-Si liên kết chéo. Khi kết hợp với vải thủy tinh E ở tỷ lệ khối lượng 50-60%, độ bền uốn, độ bền kéo đứt và độ bền dai tách lớp ($G_{IP}$) đạt giá trị tối ưu. Phân tích động học cơ nhiệt DMA cho thấy mô đun tích trữ ($E'$) duy trì giá trị cao trên toàn bộ dải nhiệt độ từ 30 °C đến 180 °C, đỉnh $\tan\delta$ chuyển dịch về vùng nhiệt độ cao, khẳng định mạng lưới không gian có mật độ khâu mạch tối ưu và độ ổn định kích thước tuyệt vời (hệ số CTE giảm).
  5. Khả năng kìm hãm cháy và tính năng điện môi ưu việt: Chỉ số oxy giới hạn (LOI) của vật liệu compozit tăng lên mức >28,5%, đáp ứng tiêu chuẩn tự dập cháy trong không khí. Phân tích bề mặt mẫu sau phân hủy nhiệt bằng SEM-EDX chỉ ra sự hình thành lớp bảo vệ cốc hóa (char layer) dày đặc chứa liên kết $Si-O-Ti$ và phốt phát bền vững. Lớp than cốc này hoạt động như một rào cản nhiệt và oxy kép, ngăn chặn sự khuếch tán của các sản phẩm phân hủy khí dễ cháy ra ngoài vùng lửa. Đồng thời, do triệt tiêu các nhóm hydroxyl phân cực tự do, hệ epoxy/TBuT thể hiện hệ số tổn hao điện môi cực thấp ($\tan\delta = 0,0037 - 0,0039$ tại tần số 1592 Hz), không bị suy giảm khi nhiệt độ tăng từ 20 °C lên 120 °C.

Implications đa chiều

  • Về mặt Lý thuyết & Học thuật: Đặt nền móng vững chắc cho lý thuyết lai hóa đa cấp độ (Multi-scale Hybridization Theory) trong compozit tiên tiến; cung cấp mô hình thực nghiệm định lượng chuẩn xác về tương tác liên pha hạt vô cơ - chất đóng rắn cơ kim - sợi gia cường.
  • Về mặt Phương pháp luận: Thiết lập quy trình công nghệ chuẩn từ biến tính bề mặt hạt nano bằng hợp chất cơ titan khô đến phân tích động học đóng rắn DSC phi đẳng nhiệt đa mô hình, có thể nhân rộng để biến tính các loại hạt nano oxide khác ($TiO_2, Al_2O_3, Fe_3O_4$).
  • Về mặt Ứng dụng Thực tiễn: Giải quyết bài toán công nghệ chế tạo vật liệu chịu nhiệt, cách điện cao tần và bền cơ cho các sản phẩm công nghiệp quốc phòng kỹ thuật cao như: nắp chụp vòm radar (radome) máy bay và tên lửa yêu cầu độ suy hao tín hiệu điện từ tối thiểu và chịu sốc nhiệt lớn; bồn bể và đường ống composite quấn chịu áp lực, chống ăn mòn hóa chất; các chi tiết cách điện cao thế trong trạm biến áp và động cơ điện công suất lớn.
  • Về mặt Chính sách & Chuỗi cung ứng: Thúc đẩy lộ trình tự chủ công nghệ vật liệu composite đặc chủng tại Việt Nam, giảm sự phụ thuộc vào các hệ nhựa nhập khẩu cao cấp, mở ra hướng ứng dụng nguồn khoáng sản titan và cát silica trong nước để phát triển vật liệu công nghệ cao.

Limitations và Future Research

Hạn chế nghiên cứu (Limitations)

  1. Giới hạn về tải trọng nồng độ hạt nano: Khi tăng hàm lượng m-nanosilica vượt quá 5-10% khối lượng, độ nhớt của hệ tăng nhanh trở lại bất chấp hiệu ứng bôi trơn của KR-12, làm tăng nguy cơ bẫy bọt khí vi mô trong quá trình tẩm ép chân không đối với các chi tiết kết cấu có chiều dày lớn (>10 mm).
  2. Ảnh hưởng của môi trường lão hóa nhiệt - ẩm dài hạn: Luận án chủ yếu khảo sát các đặc tính cơ-nhiệt-điện tức thời trong điều kiện phòng thí nghiệm; các số liệu thực nghiệm về suy giảm độ bền mỏi chu kỳ động học (dynamic fatigue life) và cơ chế phân hủy liên kết Ti-O-C dưới tác động đồng thời của bức xạ tử ngoại (UV) và chu trình ngâm ẩm mặn dài hạn (>5000 giờ) chưa được đánh giá đầy đủ.
  3. Quy mô chế tạo: Phương pháp gia công chủ yếu áp dụng quy mô phòng thí nghiệm (tẩm lăn tay kết hợp ép nhiệt chân không). Các thông số công nghệ cần được hiệu chỉnh thêm khi chuyển giao sang các dây chuyền tự động hóa công nghiệp như công nghệ quấn sợi liên tục (Filament Winding) hay ép đùn kéo (Pultrusion).

Hướng nghiên cứu tương lai (Future Research Directions)

                              [CÁC HƯỚNG PHÁT TRIỂN TƯƠNG LAI]
   [HƯỚNG 1: HYBRID NANOFILLERS]    [HƯỚNG 2: COMPOZIT HẤP THỤ SÓNG]   [HƯỚNG 3: MÔ PHỎNG & SẢN XUẤT]
   • Kết hợp Nanosilica K200 với    • Tích hợp Nanosilica/Titanat      • Ứng dụng mô phỏng số FEM đa cấp
     Ống nano cacbon (CNT) hoặc       vào nền Sợi Carbon/Basalt.         (Multiscale Finite Element).
     Graphen (GNP).                 • Chế tạo vật liệu tàng hình       • Tự động hóa công nghệ quấn ống
   • Tạo mạng lưới gia cường 1D-3D    hấp thụ sóng radar dải băng        áp lực cao (Filament Winding)
     cộng hưởng dẫn điện/nhiệt.       tần X và Ku cho quốc phòng.        cho công nghiệp hóa chất/dầu khí.
  1. Phát triển hệ phụ gia nano lai hóa đa chức năng (Hybrid Nanofillers): Nghiên cứu tích hợp đồng thời nanosilica biến tính titanat với hạt nano carbon 1D (CNTs) hoặc 2D (graphene nanoplatelets) nhằm thiết lập cấu trúc dẫn nhiệt định hướng, vừa tăng dai chống nứt vừa tiêu tán tĩnh điện và chống tích tụ điện tích bề mặt.
  2. Mở rộng sang hệ compozit kết cấu gia cường sợi carbon và sợi aramid: Ứng dụng nền nhựa epoxy/TBuT biến tính m-nanosilica cho sợi carbon T700/T800 để chế tạo các cấu trúc hấp thụ năng lượng va chạm cao, thùng chứa nhiên liệu hydro áp suất cao kiểu Type IV.
  3. Mô phỏng số đa quy mô (Multiscale Numerical Simulation): Ứng dụng phương pháp phần tử hữu hạn (FEM) tích hợp mô hình vi cơ học đại diện thể tích (RVE) để dự báo chính xác tiến trình phát triển vết nứt 3D và sự tách lớp liên pha dưới tải trọng phức hợp đa trục.
  4. Nghiên cứu suy thoái môi trường khắc nghiệt: Thiết lập trạm thử nghiệm gia tốc thời tiết nhằm lượng hóa độ bền mỏi nhiệt và khả năng chống chịu dung môi ăn mòn sâu của sản phẩm compozit trong môi trường biển nhiệt đới.

Tác động và ảnh hưởng

Academic Impact

Luận án đóng góp một tài liệu học thuật chuyên sâu và toàn diện cho chuyên ngành Khoa học và Kỹ thuật Vật liệu Polyme - Compozit. Phương pháp tiếp cận kết hợp giữa hóa học biến tính liên pha, động học đóng rắn cơ kim và cơ học phá hủy đàn dẻo mở ra các hướng trích dẫn giá trị cao cho các nghiên cứu tiếp nối về vật liệu lai vô cơ - hữu cơ (inorganic-organic hybrid materials). Dự báo công trình sẽ tạo ra tác động trích dẫn mạnh mẽ trong cộng đồng nghiên cứu composite khu vực và quốc tế.

Industry Transformation

Kết quả nghiên cứu cung cấp giải pháp trực tiếp cho ngành chế tạo composite tiên tiến:

  • Công nghiệp Quốc phòng - Hàng không: Cung cấp công nghệ vật liệu chế tạo nắp chụp radar với tổn hao truyền sóng tối thiểu, độ bền uốn cao, kháng ẩm tuyệt hảo và chịu được gia tốc nhiệt lớn khi bay ở tốc độ cao.
  • Công nghiệp Chế tạo ống dẫn và bồn bể công nghiệp: Khả năng giảm độ nhớt của hệ epoxy/TBuT cho phép tối ưu hóa công nghệ quấn sợi (filament winding), sản xuất các đường ống dẫn dầu mỏ, khí đốt và hóa chất có tuổi thọ vượt trội so với ống thép truyền thống.
  • Kỹ thuật Điện - Điện tử: Ứng dụng làm lớp phủ bảo vệ vi mạch, vật liệu cách điện cho máy biến áp khô điện áp cao nhờ hằng số điện môi thấp và tính năng tự dập lửa đạt chuẩn an toàn cao.

Policy & Societal Benefits

  • Hiệu quả kinh tế: Giảm giá thành sản xuất vật liệu composite tính năng cao từ 20-30% thông qua việc thay thế các phụ gia đắt tiền (như hạt nano carbon, chất đóng rắn nhập ngoại đặc biệt) bằng nanosilica biến tính titanat nội địa hóa.
  • An toàn và Bền vững: Nâng cao độ tin cậy và an toàn cháy nổ cho các công trình công nghiệp và phương tiện giao thông vận tải nhờ khả năng chống cháy vượt trội của hệ vật liệu.

Đối tượng hưởng lợi

+---------------------------------------------------------------------------------------------------------------+
|                                       BẢN ĐỒ ĐỐI TƯỢNG HƯỞNG LỢI                                              |
+---------------------------------------------------------------------------------------------------------------+
| ĐỐI TƯỢNG                   | GIÁ TRỊ TIẾP NHẬN                               | LỢI ÍCH ĐỊNH LƯỢNG KHOA HỌC / THỰC TIỄN|
+-----------------------------+-------------------------------------------------+----------------------------------------+
| 1. Nghiên cứu sinh &        | Khoảng trống nghiên cứu rõ ràng;                | Bộ dữ liệu động học Kissinger/Ozawa;   |
|    Học giả trẻ              | Phương pháp luận biến tính liên pha chuẩn xác.  | Giao thức đo kiểm SENB, IFFS chi tiết. |
+-----------------------------+-------------------------------------------------+----------------------------------------+
| 2. Giáo sư &                | Cơ sở lý thuyết vững chắc về phản ứng đóng rắn  | Mở rộng trường phái cơ kim polyme;     |
|    Nhà khoa học đầu ngành   | cơ kim; Mô hình hóa vi cơ học Halpin-Tsai mở rộng| Khung tích hợp liên ngành Vật liệu-Cơ học|
+-----------------------------+-------------------------------------------------+----------------------------------------+
| 3. Kỹ sư R&D &              | Quy trình công nghệ chế tạo vật liệu compozit   | Giảm 20-30% chi phí nguyên liệu;       |
|    Doanh nghiệp Composite   | độ nhớt thấp, dễ thi công quấn/tẩm chân không.  | Tăng 140-180% độ bền dai phá hủy G_IC. |
+-----------------------------+-------------------------------------------------+----------------------------------------+
| 4. Cơ quan quản lý tiêu     | Cơ sở dữ liệu kiểm chuẩn vật liệu đặc chủng     | Xây dựng TCVN/tiêu chuẩn ngành cho     |
|    chuẩn & Công nghiệp QP   | chịu nhiệt, cách điện cao tần, tự dập cháy.     | vật liệu radome và bồn bể áp lực cao.  |
+-----------------------------+-------------------------------------------------+----------------------------------------+

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết kinh điển nào?

Đóng góp độc đáo nhất là việc mở rộng Lý thuyết tương tác liên pha của Monte (1985) và Lý thuyết khâu mạng polyme của Flory. Luận án đã làm sáng tỏ cơ chế khâu mạng đa chức năng của hợp chất cơ titan tetrabutyl titanat (TBuT) với nhựa epoxy bisphenol A YD-128: TBuT đóng vai trò vừa là chất tạo cầu nối mạng $Ti-O-C$ bền nhiệt thông qua phản ứng trao đổi este với nhóm -OH, vừa là xúc tác axit Lewis thúc đẩy quá trình trùng hợp mở vòng oxiran. Đồng thời, luận án chứng minh chất ghép KR-12 phản ứng hóa học trực tiếp với 100% các tâm proton bề mặt hạt nanosilica K200 không cần sự hiện diện của nước, khắc phục triệt để nhược điểm phản ứng cục bộ (chỉ 14% diện tích) của các chất ghép silan kinh điển theo lý thuyết Plueddemann.

2. Sự đổi mới về phương pháp nghiên cứu so sánh với ít nhất 2 nghiên cứu quốc tế trước đây?

So sánh với nghiên cứu của Kinloch và cộng sự (2005, 2011) và Tsai và cộng sự (2009):

  • Kinloch sử dụng nanosilica không biến tính trong hệ epoxy đóng rắn bằng anhydrit, đòi hỏi nhiệt độ đóng rắn kéo dài và làm tăng độ nhớt hệ lên gấp nhiều lần, hạn chế khả năng gia công; mức tăng $G_{IC}$ đi kèm sự sụt giảm $T_g$.
  • Tsai sử dụng hạt nanosilica phân tán cơ học trong hệ epoxy đóng rắn amin, dẫn đến hiện tượng kết tụ hạt khi nồng độ $>10%$, gây suy giảm độ bền kéo và độ bền cắt liên lớp.
  • Đổi mới của luận án: Thiết lập quy trình công nghệ đồng bộ từ biến tính hóa học bề mặt nano bằng KR-12 (loại bỏ hoàn toàn kết tụ nano) đến việc sử dụng TBuT làm chất đóng rắn kiêm chất pha loãng phản ứng. Phương pháp này giúp giảm độ nhớt ban đầu, cải thiện độ thấm ướt sợi thủy tinh, hạ thấp năng lượng hoạt hóa đóng rắn ($E_a$) và đồng thời tăng mạnh cả 3 chỉ số: độ bền kéo, nhiệt độ chuyển pha thủy tinh ($T_g$) và năng lượng phá hủy ($G_{IC}$).

3. Phát hiện bất ngờ nhất (counter-intuitive finding) từ dữ liệu thực nghiệm là gì?

Phát hiện bất ngờ nhất là hiện tượng: Việc đưa hạt nanosilica biến tính (m-nanosilica) vào nền epoxy đóng rắn bằng TBuT không những không làm giảm độ giãn dài và độ dẻo dai (như quy luật thường thấy ở các hạt vô cơ cứng) mà ngược lại còn làm gia tăng đột biến năng lượng phá hủy $G_{IC}$ (tăng tới gần 180% tại hàm lượng 5 wt%) trong khi mô đun đàn hồi vẫn tăng liên tục. Về mặt lý thuyết đàn hồi, pha cứng nano thường hạn chế sự chuyển động của các đoạn mạch polyme làm vật liệu giòn hơn. Tuy nhiên, trong hệ vật liệu của luận án, lớp titan hữu cơ KR-12 đóng vai trò như một lớp vỏ đàn hồi nano (interphase nanolayer) kích hoạt cơ chế vi dão trượt cục bộ và giãn nở lỗ xốp (plastic void growth), làm bán kính vùng biến dạng dẻo $r_y$ trước đỉnh vết nứt mở rộng tối đa, tạo nên sự hấp thụ năng lượng phá hủy vượt trội.

4. Luận án có cung cấp quy trình nhân rộng (Replication Protocol) rõ ràng không?

Có. Luận án cung cấp chi tiết toàn bộ thông số thực nghiệm có tính lặp lại tuyệt đối:

  • Tỷ lệ đương lượng phối trộn chính xác giữa nhóm epoxy trong YD-128 và TBuT.
  • Chế độ biến tính nanosilica K200 với KR-12: nồng độ KR-12 tối ưu, dung môi phản ứng, nhiệt độ sấy chân không 110 °C trong 4 giờ, nhiệt độ phản ứng 70 °C trong thời gian 3 giờ.
  • Thông số phân tán siêu âm công suất cao (thời gian, nhiệt độ kiểm soát tránh thoái hóa nhiệt).
  • Giản đồ và chu trình nhiệt đóng rắn phân đoạn đa bước (bắt đầu phản ứng $T_i$, nhiệt độ cực đại $T_p$, và nhiệt độ kết thúc $T_f$) dựa trên tính toán động học DSC phi đẳng nhiệt.

5. Khung chương trình nghiên cứu 10 năm (10-Year Research Agenda) được định hình như thế nào?

  1. Giai đoạn 1-3 năm: Tối ưu hóa công nghệ quấn ống liên tục (Filament Winding) và tẩm áp lực chân không (VARTM) cho các kết cấu composite hình học phức tạp sử dụng hệ epoxy/m-nanosilica/TBuT; xây dựng bộ tiêu chuẩn cơ sở và dữ liệu kiểm chuẩn mỏi chu kỳ cao.
  2. Giai đoạn 4-6 năm: Phát triển vật liệu composite chức năng lai hóa cấu trúc nano 3 pha (Nanosilica - Carbon Nanotube - Sợi Basalt/Carbon) phục vụ các ứng dụng hấp thụ sóng radar băng rộng và tiêu tán nhiệt cho các thiết bị bay siêu thanh.
  3. Giai đoạn 7-10 năm: Mở rộng sang các hệ nhựa nhiệt rắn sinh học (Bio-based epoxy) kết hợp hạt nano biến tính cơ kim hướng tới vật liệu compozit bền vững, có khả năng tái chế liên kết mạng động lực học (covalent adaptable networks - vitrimers) ứng dụng trong ngành công nghiệp ô tô điện và năng lượng xanh.

Kết luận

Luận án "Chế tạo, khảo sát tính chất và hình thái cấu trúc của vật liệu compozit trên cơ sở nhựa epoxy gia cường sợi thủy tinh E và nanosilica" đã hoàn thành xuất sắc các mục tiêu nghiên cứu đề ra với những đóng góp nền tảng:

  1. Biến tính bề mặt hạt nanosilica K200 thành công bằng hợp chất ghép cơ titan KR-12: Xác lập cơ chế phản ứng trao đổi proton trực tiếp, tạo đơn lớp titan hữu cơ đơn phân tử giúp hạt nanosilica phân tán đồng nhất tuyệt đối trong nền nhựa epoxy YD-128, loại bỏ hiện tượng kết tụ bậc 2.
  2. Làm sáng tỏ bản chất động học và cơ chế đóng rắn của Tetrabutyl Titanat (TBuT): Chứng minh TBuT vừa là chất khâu mạng tạo liên kết $Ti-O-C$ chịu nhiệt, vừa là chất xúc tác mở vòng oxiran, giúp giảm độ nhớt gia công và tạo ra mạng lưới không gian có tổn hao điện môi cực thấp ($\tan\delta = 0,0037 - 0,0039$).
  3. Đột phá về cơ chế dai hóa và hiệu năng cơ nhiệt tại hàm lượng 5 wt% m-nanosilica: Nâng cao đồng thời độ bền kéo, độ bền uốn, mô đun đàn hồi và tạo bước nhảy vọt về độ bền dai phá hủy ($K_{IC}, G_{IC}$), làm sáng tỏ 3 cơ chế vi cơ học hấp thụ năng lượng (crack pinning, crack deflection, plastic void growth).
  4. Chế tạo thành công vật liệu compozit đa lớp gia cường sợi thủy tinh E: Tối ưu hóa hàm lượng vải thủy tinh (50-60 wt%), nâng cao vượt bậc độ bền cắt liên pha (IFFS), độ bền dai tách lớp Mode I ($G_{IP}$) và độ ổn định nhiệt động lực học trong toàn bộ dải nhiệt độ làm việc.
  5. Thiết lập tính năng kháng cháy tự dập tắt và cách điện cao cấp: Chỉ số LOI đạt $>28,5%$, hình thành lớp cốc hóa bảo vệ bền vững chứa $Si-O-Ti$ ngăn chặn truyền nhiệt và cháy lan, đáp ứng các tiêu chuẩn kỹ thuật quân sự và hàng không.
  6. Mở ra 3 nhánh nghiên cứu mũi nhọn: Đặt nền tảng vững chắc cho việc phát triển vật liệu nắp chụp vòm radar tàng hình, công nghệ quấn ống composite chịu áp lực cao, và mô hình hóa tính toán vật liệu đa quy mô trong tương lai.
