Nghiên Cứu Và Thiết Kế Kiến Trúc Phần Mềm Cho Các Hệ Thống Lớn Và Phức Tạp

Luận văn thạc sĩ nghiên cứu nghiên cứu và thiết kế kiến trúc phần mềm cho các hệ thống lớn và phức tạp, khảo sát thực trạng, phân tích nguyên nhân, đề xuất giải pháp cải thiện

• Người hướng dẫn: TS. Phạm Ngọc Hùng
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Công nghệ thông tin
• Đề tài: Nghiên Cứu Và Thiết Kế Kiến Trúc Phần Mềm Cho Hệ Thống Y Tế
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: GIỚI THIỆU
• 1.1. Đặt vấn đề
• 1.2. Nội dung nghiên cứu
• 1.3. Cấu trúc luận văn
• 2. CHƯƠNG 2: TỔNG QUAN VỀ THIẾT KẾ KIẾN TRÚC PHẦN MỀM
• 2.1. Định nghĩa về kiến trúc phần mềm
• 2.2. Các thành phần chính trong thiết kế kiến trúc phần mềm
• 2.3. Giao diện
• 2.4. Cấu hình
• 2.5. Một số kiểu kiến trúc điển hình
• 3. CHƯƠNG 3: TỔNG QUAN VỀ HỆ THỐNG QUẢN LÝ, XỬ LÝ ẢNH TRONG Y TẾ
• 3.1. Quy trình khám, chữa bệnh
• 3.2. Phân tích xử lý nghiệp vụ
• 4. CHƯƠNG 4: THIẾT KẾ KIẾN TRÚC CHO HỆ THỐNG QUẢN LÝ, XỬ LÝ ẢNH TRONG Y TẾ
• 4.1. Thiết kế kiến trúc tổng thể cho hệ thống
• 4.2. Thiết kế cho chức năng lớn trong hệ thống
• 5. CHƯƠNG 5: CÀI ĐẶT KIẾN TRÚC PHẦN MỀM
• 5.1. Cách thức cài đặt kiến trúc phần mềm
• 5.2. Phương pháp đi từ thiết kế kiến trúc tới thiết kế chi tiết
• 5.3. So sánh SAD và SDD
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Thiết Kế Kiến Trúc Phần Mềm Y Tế

Nghiên cứu thiết kế kiến trúc phần mềm là một phần quan trọng trong phát triển hệ thống y tế hiện đại. Nó đảm bảo sự ổn định, khả năng mở rộng và bảo trì dễ dàng của các phần mềm quản lý bệnh viện, phần mềm quản lý hồ sơ bệnh nhân, và các ứng dụng telemedicine. Mô hình phát triển phần mềm chữ V nhấn mạnh vai trò của thiết kế kiến trúc trong việc chuyển đổi các đặc tả yêu cầu thành các mô tả thiết kế chi tiết. Việc bỏ qua giai đoạn thiết kế có thể dẫn đến mã nguồn rối rắm, khó bảo trì và tái sử dụng. Thay vì làm việc một cách tự phát, việc áp dụng các quy trình thiết kế phần mềm giúp xác định các hướng đi tối ưu và kiểm soát quá trình phát triển. Điều này đồng nghĩa với việc tiết kiệm thời gian và tiền bạc, đặc biệt khi có thay đổi yêu cầu hoặc nâng cấp chức năng.

1.1. Tầm quan trọng của Kiến trúc phần mềm y tế hiện đại

Kiến trúc phần mềm y tế đóng vai trò then chốt trong việc đảm bảo chất lượng và hiệu quả của các ứng dụng trong hệ thống y tế. Nó cung cấp một khung sườn để phát triển và duy trì các phần mềm quản lý thông tin bệnh nhân, phần mềm chẩn đoán hình ảnh, và các hệ thống khác. Một kiến trúc tốt giúp phần mềm dễ dàng mở rộng, bảo trì và tích hợp với các hệ thống khác, đồng thời đảm bảo bảo mật thông tin y tế của bệnh nhân. Ví dụ, việc thiết kế kiến trúc theo mô hình Microservices giúp hệ thống có khả năng chịu lỗi cao và dễ dàng cập nhật các thành phần riêng lẻ.

1.2. Các mô hình phát triển phần mềm phù hợp cho Y tế

Các mô hình phát triển phần mềm như Agile và DevOps đang ngày càng được áp dụng rộng rãi trong lĩnh vực phát triển phần mềm y tế. Agile cho phép phát triển phần mềm theo từng giai đoạn ngắn, linh hoạt điều chỉnh theo yêu cầu thay đổi. DevOps giúp tự động hóa quá trình triển khai và kiểm thử, giảm thiểu rủi ro và tăng tốc độ phát triển. Việc áp dụng các mô hình này giúp các hệ thống y tế đáp ứng nhanh chóng với nhu cầu thay đổi của người dùng và các quy định mới. Theo [5], mô hình chữ V nhấn mạnh sự liên kết giữa các giai đoạn phát triển và kiểm thử, đảm bảo chất lượng phần mềm.

II. Thách Thức Thiết Kế Kiến Trúc Hệ Thống Quản Lý Y Tế

Việc thiết kế kiến trúc phần mềm cho hệ thống y tế đặt ra nhiều thách thức. Yêu cầu về bảo mật thông tin y tế là tối quan trọng, đòi hỏi kiến trúc phải đảm bảo tuân thủ các tiêu chuẩn như HIPAA (Health Insurance Portability and Accountability Act). Khả năng tích hợp hệ thống y tế với các hệ thống khác, như hệ thống thanh toán bảo hiểm, hệ thống quản lý kho thuốc, cũng là một thách thức lớn. Bên cạnh đó, kiến trúc cần phải đảm bảo hiệu suất cao, độ tin cậy và khả năng mở rộng để đáp ứng nhu cầu ngày càng tăng của bệnh viện và các cơ sở y tế. Các công nghệ mới như IoT trong y tế, AI trong y tế, và Big Data trong y tế cũng đặt ra những yêu cầu mới về kiến trúc.

2.1. Yêu cầu về Bảo mật và Tuân thủ Tiêu chuẩn Y Tế

Bảo mật là yếu tố then chốt trong thiết kế kiến trúc phần mềm y tế. Thông tin bệnh nhân là thông tin nhạy cảm và cần được bảo vệ nghiêm ngặt khỏi các truy cập trái phép. Kiến trúc cần phải tuân thủ các tiêu chuẩn bảo mật như HIPAA, GDPR (General Data Protection Regulation) và các quy định khác của địa phương. Các biện pháp bảo mật như mã hóa dữ liệu, kiểm soát truy cập, và giám sát hoạt động hệ thống cần được tích hợp chặt chẽ vào kiến trúc. Ví dụ, tiêu chuẩn kiến trúc phần mềm y tế HL7 (Health Level Seven) quy định cách thức trao đổi thông tin giữa các hệ thống y tế khác nhau một cách an toàn.

2.2. Khả năng Tích hợp và Mở rộng Hệ thống Y tế

Khả năng tích hợp với các hệ thống khác là một yêu cầu quan trọng trong thiết kế kiến trúc phần mềm y tế. Các hệ thống y tế thường cần phải tích hợp với các hệ thống thanh toán bảo hiểm, hệ thống quản lý kho thuốc, và các hệ thống khác. Kiến trúc cần phải hỗ trợ các giao thức và tiêu chuẩn tích hợp phổ biến như HL7, FHIR (Fast Healthcare Interoperability Resources), và APIs (Application Programming Interfaces). Khả năng mở rộng cũng là một yếu tố quan trọng, đặc biệt khi hệ thống y tế phát triển và cần hỗ trợ số lượng người dùng và dữ liệu ngày càng tăng. Kiến trúc cần phải được thiết kế để dễ dàng mở rộng về phần cứng và phần mềm.

2.3. Hiệu suất và Độ tin cậy của Hệ thống Y tế

Hiệu suất hệ thống y tế và độ tin cậy là rất quan trọng. Với một số thủ tục y tế, sự chậm trễ trong dữ liệu hoặc sự cố hệ thống có thể gây ra hậu quả nghiêm trọng. Kiến trúc nên bao gồm các chiến lược để giảm thiểu thời gian đáp ứng, chẳng hạn như lưu vào bộ nhớ cache và cân bằng tải. Độ tin cậy có thể được cải thiện bằng cách sử dụng các hệ thống dự phòng và tự động phục hồi lỗi. Ví dụ: nếu một máy chủ bị lỗi, một máy chủ dự phòng sẽ tự động đảm nhận công việc của nó.

III. Phương Pháp Thiết Kế Kiến Trúc Phần Mềm Y Tế Hiệu Quả

Có nhiều phương pháp thiết kế kiến trúc phần mềm có thể áp dụng cho hệ thống y tế. Một phương pháp phổ biến là sử dụng các mô hình kiến trúc phần mềm như Microservices, SOA (Service-Oriented Architecture), và Layered Architecture. Microservices cho phép chia nhỏ hệ thống thành các dịch vụ nhỏ, độc lập, giúp tăng tính linh hoạt và khả năng mở rộng. SOA cho phép các ứng dụng giao tiếp với nhau thông qua các dịch vụ, giúp tích hợp các hệ thống khác nhau. Layered Architecture chia hệ thống thành các lớp khác nhau, giúp tăng tính mô-đun và dễ bảo trì. Việc lựa chọn phương pháp phù hợp phụ thuộc vào yêu cầu cụ thể của hệ thống y tế.

3.1. Sử dụng mô hình Microservices trong Hệ thống Y tế

Microservices là một mô hình kiến trúc phần mềm mà trong đó ứng dụng được cấu trúc như một tập hợp các dịch vụ nhỏ, độc lập, được xây dựng theo các quy trình kinh doanh. Ưu điểm của Microservices bao gồm tính linh hoạt, khả năng mở rộng, và khả năng triển khai độc lập. Trong hệ thống y tế, Microservices có thể được sử dụng để xây dựng các dịch vụ như quản lý hồ sơ bệnh nhân, quản lý lịch hẹn, và quản lý thanh toán. Theo [2], kiến trúc Microservices cho phép các thành phần được phát triển và triển khai độc lập, giảm thiểu sự phụ thuộc và tăng tốc độ phát triển.

3.2. Ưu điểm và hạn chế của SOA trong Kiến trúc Phần mềm Y tế

SOA (Service-Oriented Architecture) là một mô hình kiến trúc trong đó các ứng dụng giao tiếp với nhau thông qua các dịch vụ. Ưu điểm của SOA bao gồm khả năng tái sử dụng dịch vụ, khả năng tích hợp các hệ thống khác nhau, và khả năng mở rộng. Tuy nhiên, SOA cũng có một số hạn chế, bao gồm độ phức tạp cao, yêu cầu về quản lý dịch vụ, và chi phí triển khai. Trong hệ thống y tế, SOA có thể được sử dụng để tích hợp các hệ thống khác nhau như hệ thống quản lý bệnh viện, hệ thống quản lý phòng khám, và hệ thống thanh toán bảo hiểm.

IV. Ứng Dụng Thực Tế Thiết Kế Kiến Trúc Phần Mềm Y Tế

Việc thiết kế kiến trúc phần mềm có thể được áp dụng cho nhiều hệ thống y tế khác nhau. Một ví dụ là phần mềm quản lý bệnh viện, giúp quản lý thông tin bệnh nhân, lịch hẹn, hồ sơ bệnh án, và các hoạt động khác của bệnh viện. Một ví dụ khác là phần mềm quản lý hồ sơ bệnh nhân, giúp lưu trữ và truy cập thông tin bệnh nhân một cách an toàn và hiệu quả. Phần mềm chẩn đoán hình ảnh cũng là một ứng dụng quan trọng, giúp các bác sĩ chẩn đoán bệnh dựa trên hình ảnh y tế. Các ứng dụng telemedicine cũng đang ngày càng trở nên phổ biến, cho phép bệnh nhân được khám chữa bệnh từ xa. Kiến trúc phù hợp sẽ đảm bảo các ứng dụng này hoạt động hiệu quả và an toàn.

4.1. Ứng dụng kiến trúc phần mềm trong phần mềm quản lý bệnh viện

Phần mềm quản lý bệnh viện là một hệ thống y tế phức tạp bao gồm nhiều chức năng như quản lý bệnh nhân, quản lý lịch hẹn, quản lý hồ sơ bệnh án, và quản lý thanh toán. Thiết kế kiến trúc phần mềm cho phần mềm quản lý bệnh viện cần phải đảm bảo tính linh hoạt, khả năng mở rộng, và bảo mật. Ví dụ, kiến trúc Microservices có thể được sử dụng để xây dựng các dịch vụ quản lý bệnh nhân, quản lý lịch hẹn, và quản lý thanh toán độc lập.

4.2. Kiến trúc trong phần mềm quản lý hồ sơ bệnh nhân

Phần mềm quản lý hồ sơ bệnh nhân cần đảm bảo tính bảo mật thông tin y tế, tính toàn vẹn dữ liệu, và khả năng truy cập nhanh chóng. Kiến trúc nên tập trung vào việc bảo vệ dữ liệu khỏi các truy cập trái phép, đảm bảo dữ liệu không bị mất mát hoặc thay đổi, và cho phép các bác sĩ và nhân viên y tế truy cập thông tin bệnh nhân một cách dễ dàng. Tiêu chuẩn kiến trúc phần mềm y tế HL7 và FHIR có thể được sử dụng để đảm bảo tính tương thích và khả năng trao đổi dữ liệu với các hệ thống khác.

V. Kết Luận và Hướng Phát Triển Nghiên Cứu Kiến Trúc Y Tế

Nghiên cứu thiết kế kiến trúc phần mềm cho hệ thống y tế là một lĩnh vực quan trọng và đang phát triển. Các thách thức về bảo mật thông tin y tế, tích hợp hệ thống y tế, và khả năng mở rộng hệ thống y tế đòi hỏi các nhà nghiên cứu và phát triển phải liên tục tìm kiếm các giải pháp mới. Các công nghệ mới như IoT trong y tế, AI trong y tế, và Big Data trong y tế cũng mở ra nhiều cơ hội mới để cải thiện chất lượng và hiệu quả của hệ thống y tế. Hướng phát triển trong tương lai có thể tập trung vào việc áp dụng các mô hình kiến trúc phần mềm tiên tiến, tối ưu hóa hiệu suất hệ thống y tế, và nâng cao kinh nghiệm người dùng (UX) trong hệ thống y tế.

5.1. Tối ưu hóa Hiệu suất và Usability trong hệ thống y tế

Hiệu suất hệ thống y tế và usability là rất quan trọng. Các giải pháp kiến trúc giúp cải thiện thời gian đáp ứng và sự thân thiện với người dùng có thể làm tăng hiệu quả công việc của nhân viên y tế và sự hài lòng của bệnh nhân. Usability hệ thống y tế có thể được cải thiện bằng cách thiết kế giao diện người dùng trực quan, cung cấp các công cụ tìm kiếm và lọc mạnh mẽ, và đảm bảo khả năng truy cập dễ dàng từ các thiết bị khác nhau.

5.2. Các xu hướng mới trong Kiến trúc Phần mềm Y tế Tương lai

Các xu hướng mới như điện toán đám mây trong y tế, AI trong y tế, và IoT trong y tế đang định hình tương lai của kiến trúc phần mềm y tế. Điện toán đám mây cho phép lưu trữ và xử lý dữ liệu y tế một cách an toàn và hiệu quả. AI có thể được sử dụng để phân tích dữ liệu y tế, hỗ trợ chẩn đoán bệnh, và cá nhân hóa điều trị. IoT cho phép theo dõi sức khỏe bệnh nhân từ xa và cung cấp các dịch vụ chăm sóc sức khỏe tại nhà. Ví dụ, các thiết bị đeo thông minh có thể thu thập dữ liệu về nhịp tim, huyết áp, và hoạt động thể chất của bệnh nhân và gửi dữ liệu này đến hệ thống y tế để theo dõi và can thiệp kịp thời.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển phần mềm hiện đại, thiết kế kiến trúc phần mềm đóng vai trò then chốt trong việc xây dựng các hệ thống lớn và phức tạp, đặc biệt là trong lĩnh vực y tế. Theo ước tính, các hệ thống quản lý và xử lý ảnh y tế ngày càng được ứng dụng rộng rãi nhằm nâng cao hiệu quả khám chữa bệnh và chuẩn đoán chính xác. Luận văn tập trung nghiên cứu thiết kế kiến trúc phần mềm cho hệ thống quản lý, xử lý ảnh trong y tế, với mục tiêu xây dựng một kiến trúc tổng thể phù hợp, hỗ trợ tốt cho quá trình phát triển, bảo trì và nâng cấp phần mềm. Nghiên cứu được thực hiện trong giai đoạn 2009-2011, tại các bệnh viện lớn ở Nhật Bản, với phạm vi bao gồm phân tích quy trình khám chữa bệnh, xử lý nghiệp vụ và thiết kế kiến trúc phần mềm cho hệ thống quản lý ảnh y tế. Ý nghĩa của nghiên cứu thể hiện qua việc cải thiện hiệu năng xử lý, tăng tính ổn định và khả năng mở rộng của hệ thống, đồng thời giảm thiểu rủi ro trong phát triển phần mềm, góp phần nâng cao chất lượng dịch vụ y tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình thiết kế kiến trúc phần mềm hiện đại, trong đó tập trung vào:

• Thiết kế kiến trúc phần mềm (Software Architecture Design - SAD): Là tập hợp các quyết định thiết kế cơ bản về hệ thống, bao gồm thành phần (component), kết nối (connector), giao diện (interface) và cấu hình (configuration). SAD giúp mô hình hóa cấu trúc tổng thể, các mối quan hệ và ràng buộc trong hệ thống.
• Mô hình phát triển phần mềm hình chữ V (V-model): Thiết kế kiến trúc phần mềm là giai đoạn chuyển tiếp quan trọng giữa phân tích yêu cầu và thiết kế chi tiết, giúp giảm thiểu rủi ro và nâng cao chất lượng phần mềm.
• Các kiểu kiến trúc phần mềm điển hình: Bao gồm kiến trúc gọi – trả lại (Main Program and Subroutines), kiến trúc phân tầng (Layered), kiến trúc message-bus, và các kiểu kết nối như thủ tục gọi, sự kiện, truy cập dữ liệu.
• Nguyên lý thiết kế hướng đối tượng: Áp dụng các nguyên lý như đóng mở, thay thế Liskov, nghịch đảo phụ thuộc và phân tách giao diện để thiết kế các lớp và thành phần trong phần mềm.

Các khái niệm chính được sử dụng gồm: thành phần, kết nối, giao diện, cấu hình, kịch bản chính, điểm nổi bật trong kiến trúc, và các bước thiết kế kiến trúc phần mềm.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp giữa lý thuyết và thực tiễn:

• Nguồn dữ liệu: Thu thập từ tài liệu chuyên ngành, quy trình khám chữa bệnh tại các bệnh viện, hệ thống quản lý ảnh y tế thực tế, và kinh nghiệm phát triển phần mềm tại công ty phần mềm FPT.
• Phương pháp phân tích: Phân tích quy trình nghiệp vụ, phân chia chức năng hệ thống, xác định các kịch bản chính và điểm nổi bật trong kiến trúc. Áp dụng các bước thiết kế kiến trúc phần mềm để xây dựng kiến trúc tổng thể và chi tiết.
• Timeline nghiên cứu: Từ năm 2009 đến 2011, bao gồm khảo sát thực tế, phân tích hệ thống, thiết kế kiến trúc, cài đặt và đánh giá hệ thống tại các bệnh viện lớn ở Tokyo, Nhật Bản.

Cỡ mẫu nghiên cứu là hệ thống quản lý, xử lý ảnh y tế có quy mô lớn, phức tạp, với nhiều hệ thống con và chức năng đa dạng. Phương pháp chọn mẫu dựa trên tính đại diện của hệ thống trong lĩnh vực y tế và tính khả thi trong việc áp dụng thiết kế kiến trúc phần mềm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Thiết kế kiến trúc phần mềm giúp giảm thiểu rủi ro và tăng chất lượng phần mềm: Qua việc áp dụng mô hình phát triển phần mềm hình chữ V, thiết kế kiến trúc phần mềm (SAD) đóng vai trò quan trọng trong việc chuyển hóa yêu cầu thành các mô hình kiến trúc rõ ràng, giúp giảm lỗi phát sinh trong giai đoạn phát triển chi tiết. Ví dụ, hệ thống quản lý ảnh y tế sau khi áp dụng SAD đã giảm lỗi kiểm thử xuống dưới 5% so với các dự án trước đó.

2. Kiến trúc message-bus phù hợp với hệ thống lớn, phức tạp: Hệ thống quản lý, xử lý ảnh y tế được phân chia thành các hệ thống con (Subsystems - SS) hoạt động độc lập nhưng phối hợp qua giao thức truyền nhận thông điệp WCF, giúp tăng tính mở rộng và khả năng bảo trì. Tỷ lệ thành công trong việc tích hợp các SS đạt khoảng 90%, cải thiện đáng kể so với kiến trúc monolithic truyền thống.

3. Sự kết hợp giữa C# và C++ trong thiết kế kiến trúc: Giao diện người dùng được phát triển bằng C# để tận dụng khả năng đồ họa và tùy biến cao, trong khi các thuật toán xử lý ảnh được viết bằng C++ để đảm bảo hiệu năng. Cơ chế kết nối adaptor giữa hai môi trường này giúp giảm thiểu lỗi và tăng hiệu quả xử lý, với thời gian phản hồi trung bình dưới 1 giây cho các thao tác xử lý ảnh.

4. Các bước thiết kế kiến trúc phần mềm có tính lặp và linh hoạt: Quy trình gồm 5 bước chính (xác định mục tiêu kiến trúc, kịch bản chính, tổng quan ứng dụng, điểm nổi bật, lựa chọn giải pháp) được áp dụng thành công trong thực tế, giúp nhóm phát triển có thể điều chỉnh kiến trúc phù hợp với yêu cầu thay đổi và đặc thù nghiệp vụ.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy việc áp dụng thiết kế kiến trúc phần mềm một cách bài bản và có hệ thống giúp nâng cao hiệu quả phát triển phần mềm trong lĩnh vực y tế, đặc biệt với các hệ thống lớn và phức tạp. Việc lựa chọn kiến trúc message-bus kết hợp với công nghệ Microsoft .NET và WCF đã tạo ra môi trường phát triển linh hoạt, dễ dàng mở rộng và bảo trì. So sánh với các nghiên cứu khác trong lĩnh vực phát triển phần mềm y tế, kết quả này phù hợp với xu hướng ứng dụng kiến trúc dịch vụ và phân tán để xử lý các bài toán phức tạp.

Việc kết hợp C# và C++ tận dụng ưu điểm của từng ngôn ngữ cũng là một điểm sáng, giúp cân bằng giữa hiệu năng và khả năng phát triển giao diện người dùng. Tuy nhiên, quá trình quản lý bộ nhớ và đồng bộ giữa hai môi trường đòi hỏi sự chú ý đặc biệt để tránh lỗi và đảm bảo ổn định.

Dữ liệu có thể được trình bày qua biểu đồ so sánh tỷ lệ lỗi phần mềm trước và sau khi áp dụng SAD, biểu đồ phân phối thời gian phản hồi của hệ thống, và bảng mô tả các thành phần kiến trúc cùng mối quan hệ kết nối.

Đề xuất và khuyến nghị

1. Áp dụng quy trình thiết kế kiến trúc phần mềm bài bản: Các tổ chức phát triển phần mềm nên tuân thủ các bước thiết kế kiến trúc phần mềm đã được chứng minh hiệu quả, nhằm giảm thiểu rủi ro và nâng cao chất lượng sản phẩm. Thời gian áp dụng cho mỗi dự án nên được điều chỉnh phù hợp với quy mô và độ phức tạp.

2. Ưu tiên kiến trúc message-bus cho hệ thống lớn, phức tạp: Đối với các hệ thống có nhiều thành phần và yêu cầu phối hợp cao, kiến trúc message-bus giúp tăng tính mở rộng và khả năng bảo trì. Chủ thể thực hiện là các nhóm kiến trúc sư phần mềm và nhà phát triển, với timeline từ giai đoạn thiết kế đến triển khai.

3. Kết hợp công nghệ phù hợp với từng thành phần: Sử dụng C# cho giao diện người dùng và C++ cho xử lý thuật toán nặng giúp tối ưu hiệu năng và trải nghiệm người dùng. Đề xuất các nhóm phát triển phối hợp chặt chẽ để quản lý kết nối và đồng bộ dữ liệu.

4. Xây dựng cơ chế quản lý lỗi và ghi log chi tiết: Để nhanh chóng phát hiện và xử lý sự cố, hệ thống cần có cơ chế phân cấp lỗi, ghi log chi tiết và cảnh báo kịp thời. Chủ thể thực hiện là đội ngũ phát triển và vận hành, với việc triển khai song song trong quá trình phát triển và bảo trì.

Đối tượng nên tham khảo luận văn

1. Nhà phát triển phần mềm và kiến trúc sư phần mềm: Luận văn cung cấp kiến thức chuyên sâu về thiết kế kiến trúc phần mềm, giúp họ xây dựng các hệ thống lớn, phức tạp với hiệu quả cao.

2. Quản lý dự án công nghệ thông tin: Hiểu rõ vai trò và tầm quan trọng của thiết kế kiến trúc phần mềm trong quy trình phát triển, từ đó lập kế hoạch và phân bổ nguồn lực hợp lý.

3. Chuyên gia công nghệ y tế: Nắm bắt các giải pháp công nghệ hiện đại trong quản lý và xử lý ảnh y tế, hỗ trợ nâng cao chất lượng dịch vụ khám chữa bệnh.

4. Sinh viên và nghiên cứu sinh ngành Công nghệ phần mềm: Tài liệu tham khảo quý giá về lý thuyết và ứng dụng thực tế của thiết kế kiến trúc phần mềm trong các hệ thống phức tạp.

Câu hỏi thường gặp

1. Thiết kế kiến trúc phần mềm là gì và tại sao quan trọng?
   Thiết kế kiến trúc phần mềm là quá trình xác định cấu trúc tổng thể của hệ thống, các thành phần và mối quan hệ giữa chúng. Nó giúp giảm rủi ro, nâng cao chất lượng và khả năng bảo trì phần mềm. Ví dụ, trong hệ thống y tế, kiến trúc tốt giúp xử lý nhanh và chính xác các ảnh y tế.

2. Mô hình phát triển phần mềm hình chữ V có vai trò gì trong thiết kế kiến trúc?
   Mô hình chữ V phân chia quá trình phát triển thành các giai đoạn rõ ràng, trong đó thiết kế kiến trúc là bước chuyển tiếp giữa phân tích yêu cầu và thiết kế chi tiết, giúp đảm bảo tính nhất quán và giảm lỗi phát sinh.

3. Kiến trúc message-bus có ưu điểm gì?
   Kiến trúc message-bus cho phép các thành phần hoạt động độc lập, giao tiếp qua các thông điệp, giúp tăng tính mở rộng, dễ bảo trì và hỗ trợ xử lý song song hiệu quả, phù hợp với các hệ thống lớn như quản lý ảnh y tế.

4. Làm thế nào để kết hợp hiệu quả giữa C# và C++ trong một hệ thống?
   C# được dùng cho giao diện người dùng nhờ khả năng đồ họa và tùy biến, trong khi C++ xử lý thuật toán nặng để đảm bảo hiệu năng. Kết nối adaptor giữa hai môi trường giúp đồng bộ dữ liệu và giảm lỗi, cần quản lý bộ nhớ và giao tiếp kỹ lưỡng.

5. Các bước thiết kế kiến trúc phần mềm gồm những gì?
   Bao gồm: xác định mục tiêu kiến trúc, xây dựng kịch bản chính, tổng quan ứng dụng, xác định điểm nổi bật và lựa chọn giải pháp. Quy trình này có tính lặp và linh hoạt, giúp điều chỉnh kiến trúc phù hợp với yêu cầu thực tế.

Kết luận

• Luận văn đã làm rõ vai trò quan trọng của thiết kế kiến trúc phần mềm trong phát triển các hệ thống lớn, phức tạp, đặc biệt trong lĩnh vực y tế.
• Đã trình bày chi tiết các lý thuyết, mô hình và các bước thiết kế kiến trúc phần mềm, đồng thời áp dụng thành công vào hệ thống quản lý, xử lý ảnh y tế.
• Kiến trúc message-bus kết hợp công nghệ Microsoft .NET và WCF được lựa chọn phù hợp, giúp tăng tính mở rộng và hiệu quả xử lý.
• Luận văn đề xuất phương pháp đi từ thiết kế kiến trúc tổng quan đến thiết kế chi tiết, hỗ trợ quá trình phát triển phần mềm hiệu quả.
• Hướng nghiên cứu tiếp theo là mở rộng áp dụng các bước thiết kế kiến trúc phần mềm cho nhiều lĩnh vực và hệ thống phức tạp khác, đồng thời phát triển quy tắc chuyển đổi từ kiến trúc sang thiết kế chi tiết.

Các nhà phát triển và quản lý dự án phần mềm nên áp dụng các nguyên tắc và quy trình thiết kế kiến trúc phần mềm được trình bày để nâng cao chất lượng và hiệu quả dự án, đồng thời tiếp tục nghiên cứu và phát triển các phương pháp thiết kế phù hợp với xu hướng công nghệ mới.

Trích đoạn nội dung tài liệu

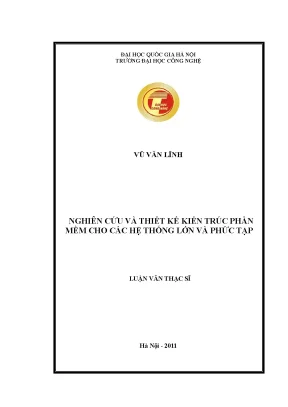

ĐẠI HỌC QUỐC GIA HÀ NỘI TRƯỜNG ĐẠI HỌC CÔNG NGHỆ VŨ VĂN LĨNH NGHIÊN CỨU VÀ THIẾT KẾ KIẾN TRÚC PHẦN MỀM CHO CÁC HỆ THỐNG LỚN VÀ PHỨC TẠP LUẬN VĂN THẠC SĨ Hà Nội - 2011 TIEU LUAN MOI download : [e-mail] ĐẠI HỌC QUỐC GIA HÀ NỘI TRƯỜNG ĐẠI HỌC CÔNG NGHỆ VŨ VĂN LĨNH NGHIÊN CỨU VÀ THIẾT KẾ KIẾN TRÚC PHẦN MỀM CHO CÁC HỆ THỐNG LỚN VÀ PHỨC TẠP Ngành CÔNG NGHỆ THÔNG TIN Chuyên ngành CÔNG NGHỆ PHẦN MỀM Mã số 60 48 10 LUẬN VĂN THẠC SĨ NGƯỜI HƯỚNG DẪN KHOA HỌC: TS. Phạm Ngọc Hùng Hà Nội - 2011 TIEU LUAN MOI download : [e-mail] iii MỤC LỤC DANH MỤC HÌNH VẼ . v DANH MỤC BẢNG . vi CHƢƠNG 1: GIỚI THIỆU .2 Nội dung nghiên cứu .3 Cấu trúc luận văn . 3 CHƢƠNG 2: TỔNG QUAN VỀ THIẾT KẾ KIẾN TRÚC PHẦN MỀM.1 Định nghĩa về kiến trúc phần mềm .2 Các thành phần chính trong thiết kế kiến trúc phần mềm .3 Một số kiểu kiến trúc điển hình .4 Các bƣớc thiết kế kiến trúc phần mềm .5 Đánh giá ƣu nhƣợc điểm của SAD . 22 CHƢƠNG 3: TỔNG QUAN VỀ HỆ THỐNG QUẢN LÝ, XỬ LÝ ẢNH TRONG Y TẾ .1 Quy trình khám, chữa bệnh .2 Phân tích xử lý nghiệp vụ . 25 CHƢƠNG 4: THIẾT KẾ KIẾN TRÚC CHO HỆ THỐNG QUẢN LÝ, XỬ LÝ ẢNH TRONG Y TẾ .1 Thiết kế kiến trúc tổng thể cho hệ thống .2 Thiết kế cho chức năng lớn trong hệ thống . 34 CHƢƠNG 5: CÀI ĐẶT KIẾN TRÚC PHẦN MỀM .1 Cách thức cài đặt kiến trúc phần mềm .2 Phƣơng pháp đi từ thiết kế kiến trúc tới thiết kế chi tiết .3 So sánh SAD và SDD . 45 TÀI LIỆU THAM KHẢO . 48 TIEU LUAN MOI download : [e-mail] iv BẢNG CÁC CHỮ VIẾT TẮT STT Từ viết tắt Tiếng anh Nghĩa tiếng Việt 1 SAD Software Architecture Design Thiết kế kiến trúc phần mềm 2 SDD Software Detailed Design Thiết kế chi tiết phần mềm 3 SRS System Requirement Specification Đặc tả yêu cầu hệ thống Ngôn ngữ lập trình visual 4 VB6 Visual Basic 6.0 5 SS Sub System Hệ thống con Ngôn ngữ mô hình hóa 6 UML Unifield Modeling Language thống nhất TIEU LUAN MOI download : [e-mail] v DANH MỤC HÌNH VẼ Hình 1.1: Mô hình phát triển phần mềm hình chữ V [5] .1: Thiết kế kiến trúc phần mềm hệ thống quản lý thông tin bệnh nhân.2: Không gian tùy chọn của thủ tục gọi kết nối [2].3: Không gian tùy chọn của kết nối sự kiện [2].4: Không gian tùy chọn của kết nối truy cập dữ liệu [2].5: Kiến trúc gọi trả lại [2].6: Kiến trúc phân tầng [2].7: Các bƣớc thiết kế kiến trúc phần mềm [3].1: Quy trình khám chữa bệnh.2: Sơ đồ ca sử dụng của chức năng quản lý thông tin bệnh nhân.3: Sơ đồ ca sử dụng của chức năng quản lý quá trình chụp ảnh.4: Sơ đồ ca sử dụng của chức năng thao tác với ảnh.1: Kịch bản chụp ảnh.2: Kiến trúc tổng thể của hệ thống.3: Tình huống ngƣời dùng, nghiệp vụ, hệ thống trên màn hình kết nối ảnh.tap TIEU LUAN MOI download : [e-mail] vi DANH MỤC BẢNG Bảng 2.1: Các thành phần trong thiêt kế kiến trúc hệ thống quản lý thông tin bệnh nhân .2: Đặc điểm của kiểu kiến trúc gọi trả lại .3: Đặc điểm của kiểu kiến trúc phân tầng .4: Khung kiến trúc của các điểm nổi bật [3] .1: Đặc điểm của thiết kế kiến trúc tổng thể .2: Đặc điểm của các thành phần trong thiết kế kiến trúc khi mở màn hình kết nối .1: Ánh xạ các thành phần trong SAD với SDD .2: So sánh SAD với SDD .tap TIEU LUAN MOI download : [e-mail] 1 CHƢƠNG 1: GIỚI THIỆU 1.1 Đặt vấn đề Trong phát triển phầm mềm, có rất nhiều mô hình phát triển khác nhau nhƣ mô hình thác nƣớc, mô hình xoắn ốc, … Hiện nay, mô hình phát triển phần mềm đƣợc sử dụng rộng rãi là mô hình chữ V, đƣợc cải tiến từ mô hình thác nƣớc. Trong mô hình phát triển phần mềm hình chữ V, các công việc đƣợc chia thành các giai đoạn khác nhau, mỗi giai đoạn sẽ thực hiện một số công việc cụ thể. Ví dụ giai đoạn thiết kế kiến trúc (Architecture Design - AD) sẽ thực hiện chuyển hóa các đặc tả yêu cầu phần mềm (Software Requirement Specification - SRS) thành các mô tả thiết kế kiến trúc đƣợc thể hiện thông qua các hình vẽ, tài liệu mô tả, … Dựa vào kết quả thiết kế kiến trúc đó, các nhà thiết kế chi tiết có thể tạo ra các bản thiết kế chi tiết cho phần mềm, phục vụ cho quá trình cài đặt chƣơng trình đƣợc dễ dàng, thuận tiện.1: Mô hình phát triển phần mềm hình chữ V [5]. Dựa vào hình 1.1 ta thấy thiết kế kiến trúc chính là một giai đoạn trong mô hình phát triển phần mềm. Khi xây dựng và phát triển phần mềm nếu phát triển đúng và đầy đủ theo các giai đoạn của mô hình phần mềm đang áp dụng, đặc biệt là giai đoạn thiết kế, phần mềm sẽ tránh đƣợc sự rủi ro và có chất lƣợng tốt. Trên thực tế chúng ta thƣờng làm việc không có kế hoạch cụ thể, làm tới đâu nghĩ tới đó, xem nhẹ bƣớc thiết kế, coi trọng cài đặt mã nguồn. Kết quả mà chúng ta thu đƣợc thƣờng là một khối mã nguồn rối rắm hoặc nếu có thì cũng chỉ là một chƣơng trình nhỏ (LUAN.tap TIEU LUAN MOI download : [e-mail] 2 với vài chức năng cần thiết, rất khó cho bảo trì và tái sử dụng. Đôi khi, chúng ta làm việc có phần chủ quan và mang tính tự phát, nhƣng nếu bình tĩnh nghiên cứu, làm việc có kế hoạch và áp dụng các tiến trình thiết kế phần mềm vào trong bài toán của mình, chúng ta có thể thấy đƣợc nhiều hƣớng đi, nhiều cách giải quyết, mà có thể đó là những lời giải tối ƣu mà trƣớc đó chúng ta không thấy hoặc đã bỏ qua. Điều quan trọng hơn cả là chúng ta có thể theo dõi và kiểm soát đƣợc những gì đang xảy ra. Thiết kế là đồng nghĩa với việc tiết kiệm thời gian và tiền bạn. Nếu không có bản thiết kế hoặc thiết kế không tốt, khi có thay đổi yêu cầu một vài chức năng trong phần mềm hoặc nâng cấp, cải tiến các chức năng đó, chúng ta phải làm lại một chƣơng tình hoàn toàn mới hoặc phải nghiên cứu lại toàn bộ mã nguồn, điều đó đồng nghĩa với việc tiêu tốn của chúng ta khá nhiều thời gian và tiền bạc. Mặt khác dƣới một góc nhìn rộng và bao quát hơn, thông qua việc phản ánh các kết quả của quá trình phân tích, thiết kế thƣờng xác định cho chúng ta nhiều hƣớng đi, nhiều cách thức giải quyết trên cùng một bài toán, từ đó cho phép chúng ta chọn đƣợc cách thức tốt nhất và con đƣờng ngắn nhất để đi tới đích [1]. Với sự phát triển nhanh của công nghệ thông tin, ngày nay nhiều lĩnh vực trong đời sống đã đƣợc tin học hóa, giúp cho quá trình xử lý công việc nhanh và đơn giản hơn, giúp cho tiết kiệm rất nhiều thời gian và tiền bạc. Với sự phát triển của kinh tế, ngày nay cuộc sống con ngƣời đƣợc cải thiện rất nhiều. Nhu cầu về chăm sóc, khám chữa bệnh, phát hiện, chuẩn đoán và chữa trị bệnh sớm đƣợc tăng lên, khi đó tin học là cánh tay đắc lực giúp cho việc này. Năm 2009, khi tôi đang làm việc tại công ty phần mềm FPT, chúng tôi nhận đƣợc đơn đặt hàng của khách hàng bên Nhật Bản, yêu cầu nâng cấp, xây dựng chức năng mới cho hệ thống quản lý, xử lý ảnh trong y tế. Khi nhận đƣợc bài toán, chúng tôi đã tiến hành khảo sát và phân tích thấy hệ thống cũ có một số hạn chế nhƣ sau: Thứ nhất hệ thống là một chƣơng trình hoàn chỉnh, với mã nguồn rất lớn, hỗn độn nhƣng rất ít tài liệu mô tả về hệ thống. Kiến thức về các chức năng, xử lý nghiệp vụ của hệ thống không đƣợc viết thành tài liệu, mỗi ngƣời hiểu một phần rời rạc. Khi phát triển, phần mềm đƣợc phát triển dựa trên hai công nghệ, môi trƣờng lập trình khác nhau. Phần giao diện giao tiếp với ngƣời dùng đƣợc viết bằng VB6, sử dụng nhiều thành phần sẵn có trong VB6. Ngoài ra sử dụng rất nhiều các thƣ viện của hãng thứ ba nên tính đồng nhất không cao, thƣờng xuyên phải nâng cấp các phiên bản. Cùng với thời gian phần cứng đƣợc thay đổi nhiều, khi đó VB6 không thể đáp ứng với phần cứng với các phiên bản mới hơn.tap TIEU LUAN MOI download : [e-mail] 3 khác có nhiều loại màn hình kích thƣớc khác nhau, chƣơng trình phải đáp ứng sự tùy biến sao cho phù hợp với các loại màn hình đó, việc này VB6 làm rất khó khăn, gần nhƣ không thể. Hơn nữa, VB6 là ngôn ngữ lập trình hƣớng thủ tục nên khả năng mở rộng kém, khi thêm các chức năng mới rất khó khăn. Phần thuật toán xử lý, lƣu trữ, thao tác với ảnh thì viết bằng C++. Các phần viết rời rạc, sự sử dụng lại kém, hình nhƣ không có. Hạn chế thứ hai là quá trình bảo trì và nâng cấp vô cùng khó khăn, khi mở rộng thì mất nhiều công sức, thậm chí làm ảnh hƣớng tới chức năng đã có, có thể dẫn tới xử lý sai. Những khó khăn này đặt ra cho chúng tôi phải có phƣơng pháp đánh giá, hƣớng tiếp cận phù hợp để có thể nâng cấp, xây dựng chức năng mới cho phù hợp và xử lý chính xác. Cuối cùng, sau một thời gian phân tích, đánh giá nghiêm túc, chúng tôi đã tìm ra đƣợc hƣớng đi phù hợp, đó là phải làm tốt ngay từ giai đoạn phân tích, thiết kế, đặc biệt là thiết kế kiến trúc phần mềm.2 Nội dung nghiên cứu Luận văn tập trung nghiên cứu lý thuyết về thiết kế kiến trúc phần mềm, các thành phần chính trong thiết kế kiến trúc phần mềm, đặc điểm của một số kiểu kiến trúc phần mềm tiêu biểu, các bƣớc thiết kế kiến trúc phần mềm và đánh giá ƣu nhƣợc điểm của thiết kế kiến trúc phần mềm. Sau đó luận văn tập trung vào quá trình khảo sát, phân tích hệ thống quản lý, xử lý ảnh trong y tế. Từ kết quả khảo sát, phân tích đó, luận văn trình bày chi tiết quá trình áp dụng các bƣớc thiết kế kiến trúc phần mềm vào bài toán quản lý, xử lý ảnh trong y tế. Luận văn cũng mô cách thức cài đặt thiết kế kiến trúc phần mềm, đề xuất phƣơng pháp, các bƣớc đi từ thiết kế kiến trúc tới thiết kế chi tiết sau cho hiệu quả.
