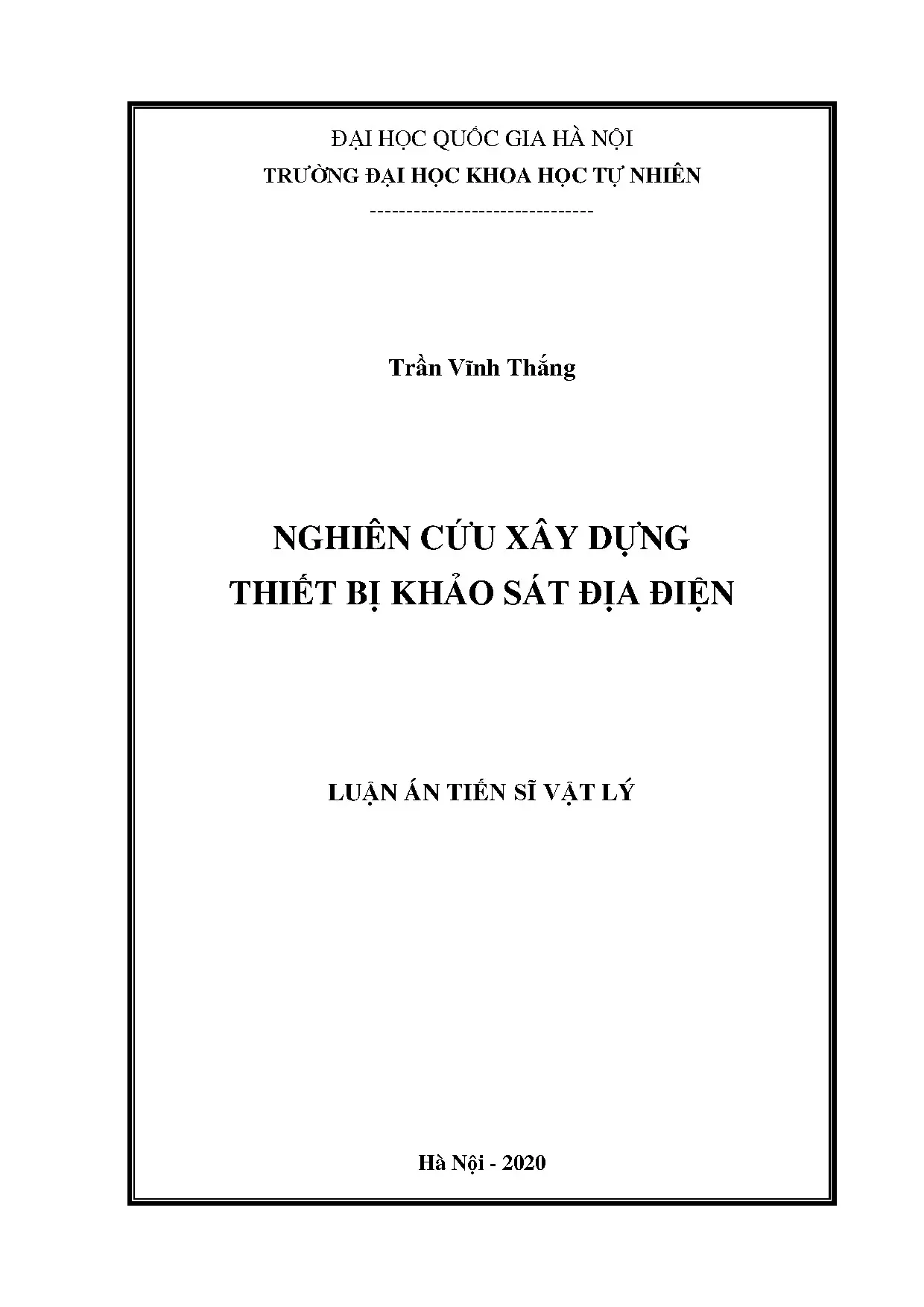

Luận án tiến sĩ: Nghiên cứu xây dựng thiết bị khảo sát địa điện

Luận án tiến sĩ nghiên cứu hus nghiên cứu xây dựng thiết bị khảo sát địa điện, phát triển phương pháp mới, đánh giá hiệu quả ứng dụng trong lĩnh vực kỹ thuật tại Việt Nam.

• Tác giả: Trần Vĩnh Thắng
• Người hướng dẫn: TS. Nguyễn Đức Vinh
• Trường học: Trường Đại Học Khoa Học Tự Nhiên - Đại Học Quốc Gia Hà Nội
• Chuyên ngành: Vật lý Vô tuyến và Điện tử
• Đề tài: Nghiên cứu xây dựng thiết bị khảo sát địa điện
• Loại tài liệu: Luận án tiến sĩ
• Năm xuất bản: 2020
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ PHƢƠNG PHÁP ẢNH ĐIỆN
• 1.1. Phương pháp ảnh điện ERT, EIT hiện trường
• 1.2. Cơ sở phương pháp ảnh điện
• 1.3. Phương pháp đo điện trở suất một chiều
• 1.4. Phương pháp đo IP theo miền thời gian
• 1.5. Phép đo theo miền tần số
• 1.6. Xử lý số liệu toàn dạng sóng
• 1.7. Thiết bị khảo sát ảnh điện
• 1.8. Thiết kế khảo sát
• 1.9. Thiết bị đo DC, IP, SIP
• 1.10. Tái tạo hình ảnh
• 1.11. Các yếu tố ảnh hưởng tới phép đo trong thí nghiệm hiện trường
• 1.11.1. Ảnh hưởng của điện cực
• 1.11.2. Ảnh hưởng của nguồn nhiễu ngoài
• 1.11.3. Ảnh hưởng của hiệu ứng ghép cặp EM
• 1.12. Phương pháp ước lượng DC, IP, CR
• 1.13. Kết luận chương
• 2. CHƯƠNG 2: XÂY DỰNG THIẾT BỊ ĐO PHỔ TỔNG TRỞ CHO THÍ NGHIỆM HIỆN TRƢỜNG
• 2.1. Thiết kế, chế tạo thiết bị đo phổ tổng trở
• 2.2. Phần điện tử
• 2.3. Phần mềm thu thập dữ liệu và điều khiển
• 2.4. Phương pháp kiểm chuẩn - hiệu chỉnh EMCE
• 2.5. Đánh giá các đặc trưng của thiết bị
• 2.5.1. Đánh giá trong phòng thí nghiệm
• 2.5.2. Đánh giá ngoài hiện trường
• 2.6. Kết luận chương
• 3. CHƯƠNG 3: GIẢI PHÁP ỨNG DỤNG
• 3.1. Giải pháp triển khai nhanh thiết bị khảo sát địa điện ERT đa cực
• 3.2. Thí nghiệm hiện trường
• 3.3. Kết quả xử lý dữ liệu
• 3.4. So sánh kết quả với SuperSting R1, AGI
• 3.5. Giải pháp nguồn năng lượng mặt trời cho thiết bị quan trắc địa điện
• 3.5.1. Giải pháp nguồn điện dùng năng lượng mặt trời
• 3.5.2. Kết quả thử nghiệm
• 3.6. Ước lượng mật độ phương tiện cơ giới tham gia giao thông đường bộ
• 3.6.1. Nhiễu địa điện do các phương tiện giao thông đường bộ
• 3.6.2. Giải pháp ước lượng mật độ phương tiện qua nhiễu địa điện
• 3.7. Kết luận chương
• DANH MỤC CÔNG TRÌNH KHOA HỌC CỦA TÁC GIẢ LIÊN QUAN ĐẾN LUẬN ÁN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu thiết bị khảo sát địa điện hiệu quả

Nghiên cứu thiết bị khảo sát địa điện là một lĩnh vực quan trọng trong địa vật lý, giúp xác định các đặc tính điện của đất và cấu trúc bên dưới bề mặt. Phương pháp khảo sát này sử dụng các thiết bị hiện đại để đo lường điện trở suất và phân cực cảm ứng, từ đó tạo ra bản đồ phân bố điện trở của các lớp đất. Việc áp dụng công nghệ mới trong thiết bị khảo sát địa điện không chỉ nâng cao độ chính xác mà còn giảm thiểu thời gian khảo sát.

1.1. Các phương pháp khảo sát địa điện phổ biến hiện nay

Các phương pháp khảo sát địa điện như ERT (Electrical Resistance Tomography) và EIT (Electrical Impedance Tomography) đã được áp dụng rộng rãi. ERT cung cấp thông tin về điện trở suất một chiều, trong khi EIT cho phép thu thập dữ liệu phức tạp hơn về tính phân cực của môi trường. Những phương pháp này giúp cải thiện độ tin cậy của kết quả khảo sát.

1.2. Lợi ích của việc nghiên cứu thiết bị khảo sát địa điện

Nghiên cứu thiết bị khảo sát địa điện mang lại nhiều lợi ích, bao gồm khả năng phát hiện các cấu trúc ngầm, đánh giá ô nhiễm môi trường và hỗ trợ trong các dự án xây dựng. Việc sử dụng thiết bị hiện đại giúp tăng cường độ chính xác và giảm thiểu chi phí khảo sát.

II. Những thách thức trong khảo sát địa điện hiện trường

Khảo sát địa điện hiện trường đối mặt với nhiều thách thức, bao gồm nhiễu từ môi trường và sự phức tạp của cấu trúc địa chất. Nhiễu địa điện có thể đến từ các nguồn tự nhiên như mưa, hoặc từ các hoạt động nhân tạo như giao thông. Những yếu tố này ảnh hưởng đến độ chính xác của phép đo và cần được xem xét kỹ lưỡng.

2.1. Ảnh hưởng của nhiễu địa điện trong khảo sát

Nhiễu địa điện có thể làm sai lệch kết quả đo, đặc biệt trong các khu vực đô thị nơi có nhiều nguồn nhiễu. Việc phân tích và xử lý nhiễu là rất quan trọng để đảm bảo độ tin cậy của dữ liệu thu thập được.

2.2. Các yếu tố ảnh hưởng đến độ chính xác của thiết bị

Các yếu tố như thiết kế cấu hình khảo sát, chất lượng thiết bị và điều kiện môi trường đều có thể ảnh hưởng đến độ chính xác của phép đo. Cần có các giải pháp kỹ thuật để tối ưu hóa các yếu tố này.

III. Phương pháp xây dựng thiết bị khảo sát địa điện hiệu quả

Việc xây dựng thiết bị khảo sát địa điện hiệu quả đòi hỏi sự kết hợp giữa công nghệ hiện đại và các phương pháp nghiên cứu khoa học. Thiết bị cần được thiết kế để có thể hoạt động trong nhiều điều kiện khác nhau và đảm bảo độ chính xác cao trong việc thu thập dữ liệu.

3.1. Thiết kế và chế tạo thiết bị khảo sát

Thiết kế thiết bị khảo sát địa điện cần chú trọng đến tính năng thu thập dữ liệu, khả năng chống nhiễu và độ bền. Việc sử dụng các linh kiện điện tử chất lượng cao sẽ giúp nâng cao hiệu suất của thiết bị.

3.2. Phương pháp thu thập và xử lý dữ liệu

Phương pháp thu thập dữ liệu cần được tối ưu hóa để giảm thiểu thời gian khảo sát. Sử dụng các thuật toán xử lý dữ liệu hiện đại sẽ giúp cải thiện độ chính xác và hiệu quả của phép đo.

IV. Ứng dụng thực tiễn của thiết bị khảo sát địa điện

Thiết bị khảo sát địa điện có nhiều ứng dụng thực tiễn trong các lĩnh vực như xây dựng, môi trường và nông nghiệp. Việc áp dụng công nghệ mới giúp nâng cao hiệu quả khảo sát và giảm thiểu chi phí.

4.1. Khảo sát địa chất và xây dựng

Trong lĩnh vực xây dựng, thiết bị khảo sát địa điện giúp xác định cấu trúc địa chất, từ đó đưa ra các giải pháp thiết kế phù hợp. Điều này giúp giảm thiểu rủi ro trong quá trình thi công.

4.2. Ứng dụng trong quan trắc môi trường

Thiết bị khảo sát địa điện cũng được sử dụng để theo dõi ô nhiễm môi trường, đánh giá chất lượng đất và nước. Việc này giúp đưa ra các biện pháp bảo vệ môi trường hiệu quả.

V. Kết luận và triển vọng tương lai của nghiên cứu

Nghiên cứu thiết bị khảo sát địa điện không chỉ giúp nâng cao độ chính xác trong khảo sát mà còn mở ra nhiều cơ hội ứng dụng mới. Với sự phát triển của công nghệ, các thiết bị khảo sát sẽ ngày càng trở nên hiệu quả và tiết kiệm hơn.

5.1. Tương lai của thiết bị khảo sát địa điện

Trong tương lai, việc phát triển các thiết bị khảo sát địa điện thông minh sẽ giúp cải thiện khả năng thu thập và xử lý dữ liệu. Điều này sẽ mở ra nhiều cơ hội mới trong nghiên cứu và ứng dụng.

5.2. Định hướng nghiên cứu tiếp theo

Các nghiên cứu tiếp theo cần tập trung vào việc cải thiện độ chính xác của thiết bị, giảm thiểu nhiễu và phát triển các phương pháp mới trong khảo sát địa điện. Điều này sẽ góp phần nâng cao hiệu quả của các dự án nghiên cứu và ứng dụng thực tiễn.

Nội dung chính

Tổng quan luận án

Khảo sát ảnh điện trở (Electrical Resistance/Resistivity Tomography - ERT) và ảnh tổng trở (Electrical Impedance Tomography - EIT) là các phương pháp đo lường không phá hủy sử dụng nguồn kích thích chủ động, đóng vai trò quan trọng trong thăm dò địa vật lý, quan trắc môi trường đất, khảo sát địa chất công trình và nông nghiệp công nghệ cao. Trong khi ERT cung cấp thông tin về thành phần điện trở suất một chiều (DC), EIT và phổ phân cực cảm ứng (Spectral Induced Polarization - SIP) cung cấp thêm các đặc trưng điện hóa, cấu trúc lỗ xốp và tính phân cực phức của môi trường đất đá qua tổng trở phụ thuộc tần số.

Tuy nhiên, việc triển khai các phép đo EIT và SIP trong điều kiện thí nghiệm hiện trường (TNHT) hay khảo sát thực địa (KSTĐ) đối mặt với các rào cản kỹ thuật lớn:

• Môi trường bề mặt trái đất là nửa không gian vô hạn có cấu trúc phân lớp bất đồng nhất, kèm theo nền nhiễu địa điện tự nhiên và nhân tạo biên độ lớn, dải tần rộng trong khu vực đô thị làm suy giảm tỷ số tín hiệu trên nhiễu (SNR).
• Khoảng cách điện cực lớn trong các phép đo sâu làm xuất hiện hiệu ứng ghép cặp điện từ (Electromagnetic Coupling Effect - EMCE) giữa dây dẫn tín hiệu và đất, cũng như giữa các dây cáp với nhau, gây méo biên độ và sai số pha nghiêm trọng ở dải tần số trên 100 Hz.
• Hiện tượng phân cực điện cực (charge-up) và điện áp trôi $1/f$ cản trở tốc độ thu thập số liệu đa cực.
• Các thiết bị thương mại hiện có (như SuperSting AGI, SYSCAL) chủ yếu đo theo miền thời gian (TDIP) hoặc dòng một chiều, cấu trúc đóng kín, giá thành cao, chưa đáp ứng linh hoạt nhu cầu nghiên cứu phương pháp đo miền tần số (FDIP) và đánh giá EMCE tại Việt Nam.

Trước thực trạng đó, luận án tiến sĩ chuyên ngành Vật lý Vô tuyến và Điện tử của tác giả Trần Vĩnh Thắng (năm 2020) đã thực hiện đề tài "Nghiên cứu xây dựng thiết bị khảo sát địa điện" nhằm giải quyết khoảng trống về phương pháp đo toàn dạng sóng, thiết bị đo phổ tổng trở hiện trường và giải pháp triển khai thiết bị đa cực chi phí thấp.

Mục tiêu nghiên cứu của luận án được xác định cụ thể như sau:

1. Áp dụng các thành tựu của kỹ thuật điện tử, công nghệ thu thập dữ liệu độ phân giải cao và công cụ tính toán số hiện đại để nghiên cứu phương pháp và chế tạo thiết bị đo phổ tổng trở (EIS/SIP) hoạt động tin cậy trong điều kiện hiện trường.
2. Thử nghiệm phương pháp ước lượng tham số đối với tổng trở phức $Z(\omega)$ đo đồng thời điện trở suất một chiều và phân cực cảm ứng theo miền tần số (FDIP) ở dải tần lớn hơn 1 Hz nhằm rút ngắn thời gian khảo sát.
3. Đánh giá đặc trưng phổ của nguồn nhiễu địa điện tại khu vực đô thị do các phương tiện giao thông đường bộ gây ra trong dải tần từ vài Hz đến 3 kHz.
4. Đánh giá ảnh hưởng ghép cặp điện từ và kiểm chứng khả năng sử dụng cáp viễn thông thương mại nhiều sợi cho hệ thống đo ERT/EIT đa cực.
5. Đề xuất và thực hiện giải pháp triển khai nhanh thiết bị ERT đa cực dùng điện một chiều phù hợp với điều kiện thực tế tại Việt Nam, kết hợp giải pháp nguồn năng lượng mặt trời cho các trạm quan trắc tự động.

Đối tượng và phạm vi nghiên cứu:

• Đối tượng nghiên cứu: Tín hiệu địa điện, tổng trở suất phức biểu kiến của lớp nông bề mặt trái đất, nhiễu nền địa điện tự nhiên và nhân tạo trong môi trường đô thị.
• Phạm vi nghiên cứu: Trong ba công đoạn của khảo sát ảnh điện (thiết kế cấu hình, chế tạo thiết bị - thu thập xử lý dữ liệu, tái tạo hình ảnh bài toán ngược), luận án giới hạn trọng tâm ở công đoạn thứ hai: nghiên cứu phương pháp, thiết kế chế tạo phần cứng và phần mềm thu thập, xử lý dữ liệu toàn dạng sóng cho thí nghiệm hiện trường, cùng các giải pháp kỹ thuật nâng cao hiệu quả đo. Không gian thực nghiệm tập trung tại khu vực đô thị Hà Nội (điển hình tại khuôn viên Trường Đại học Khoa học Tự nhiên, 334 Nguyễn Trãi, Thanh Xuân).

Tổng quan tài liệu và vị trí của luận án

Phương pháp ảnh điện trở ERT có lịch sử hơn 100 năm trong thăm dò địa vật lý. Luận án điểm lại ba hướng phát triển chính của ERT hiện đại: (1) tối ưu hóa thuật toán bố trí điện cực để giảm thời gian đo mà vẫn đảm bảo độ phân giải cao theo Stummer (2002); (2) phát triển hệ thống thiết bị thu nhận dữ liệu đa kênh, phục vụ khảo sát 3D và quan trắc 4D theo Blome (2009); và (3) nâng cao độ chính xác giải bài toán ngược theo Loke và Barker (1996).

Đối với phương pháp phân cực cảm ứng (IP) và phổ tổng trở (EIS/SIP):

• Seigel (1959) đặt nền móng lý thuyết cho phương pháp IP theo miền thời gian (TDIP) thông qua khái niệm hệ số tích điện $m$ (chargeability), đồng thời khởi xướng phương pháp đo theo miền tần số (FDIP).
• Pelton và cộng sự (1978) đã hệ thống hóa mô hình Cole-Cole biểu diễn tính tán sắc của trở kháng phức theo tần số, cho phép liên kết tham số thời gian hồi phục ($\tau$) và hệ số mũ ($c$) với kích thước hạt và loại khoáng vật. Slater (2000) đề xuất độ nạp điện chuẩn hóa ($M_{aN}$) để khắc phục ảnh hưởng của điện trở suất khối lên giá trị phân cực.
• Về mô hình hóa tán sắc và ghép cặp điện từ, các nghiên cứu của Dey và Morrison (1973), Wait và Gruszka (1986) đã tính toán trở kháng liên kết giữa hai mạch lưỡng cực có xét đến dòng xoáy và độ dẫn điện của nửa không gian. Routh và Oldenburg (2001) đưa ra giải pháp hiệu chỉnh ghép cặp điện từ ở tần số thấp. Kemna và cộng sự (2012) áp dụng mô hình đa Cole-Cole, trong khi mô hình Debye được phát triển bởi Nordsiek và Weller (2008) để phân tích phổ pha nhiều dải tán sắc.
• Về kỹ thuật thiết bị và xử lý tín hiệu: Thiết bị đo IP thương mại truyền thống (như ABEM, IRIS, SuperSting) chủ yếu thu nhận tín hiệu theo miền thời gian bằng phương pháp xếp chồng (stacking) lấy trung bình hoặc đo tại các cửa sổ trễ thời gian rời rạc. Zhao (2013) nghiên cứu đo phổ SIP hiện trường sử dụng các điện cực chủ động để giảm điện dung ký sinh của cáp. Kỹ thuật trải phổ giả ngẫu nhiên (SSIP) được đề xuất bởi Xi và cộng sự (2013) nhằm phát đồng thời nhiều tần số. Các thuật toán làm khớp dạng sóng sin (sine-fitting) theo chuẩn IEEE Std 1057 được Ramos (2008) chứng minh có khả năng giảm sai số tương tự khi sử dụng bộ chuyển đổi tương tự - số (ADC) độ phân giải cao.
• Về xử lý nhiễu: Radic (2006) đề xuất kỹ thuật tham chiếu địa điện (Geoelectrical Reference Technique) sử dụng các trạm đo từ xa để loại trừ nhiễu kết hợp ở dải tần số trung bình. Dahlin và cộng sự (2002) phân tích hiện tượng phân cực điện cực (charge-up) và sự suy giảm chất lượng tiếp xúc điện cực ngoài hiện trường.

Khoảng trống nghiên cứu được luận án nhận diện: Các thiết bị nghiên cứu phòng thí nghiệm sử dụng khối đo chuẩn của Agilent hay National Instruments (như thiết lập của Zimmermann, 2008; Vanhala, 1997) không thể vận hành ngoài hiện trường do thiếu cơ chế bảo vệ quá áp, dòng phát nhỏ và phụ thuộc nguồn điện lưới. Thiết bị đo SIP chuyên dụng hiện trường trên thế giới còn rất ít do sự phức tạp của hiệu ứng ghép cặp điện từ EMCE trên hệ thống cáp dài. Tại Việt Nam, chưa có thiết bị đo phổ tổng trở hiện trường tự chế tạo nào hỗ trợ thu nhận toàn dạng sóng để ước lượng đồng thời DC và IP trong miền tần số, đồng thời thiếu các nghiên cứu định lượng về đặc trưng nhiễu địa điện nhân tạo trong môi trường đô thị.

Cơ sở lý thuyết và phương pháp nghiên cứu

Luận án xây dựng trên nền tảng lý thuyết trường điện từ trong môi trường dẫn điện nửa không gian. Khi phát dòng điện kích thích $I(\omega)$ qua hai điện cực dòng và thu hiệu điện thế $U(\omega)$ tại hai điện cực thế, hàm truyền phức $Z(\omega)$ được biểu diễn:

$$H(\omega) = \frac{U(\omega)}{I(\omega)} = Z_{meas}(\omega)$$

Điện trở suất phức biểu kiến $\rho_a^*(\omega)$ được xác định qua hệ số hình học cấu hình cực $K$:

$$\rho_a^*(\omega) = K \cdot Z_{meas}(\omega)$$

Tổng trở đo được thực tế là sự chồng chập giữa trở kháng phân cực của đất đá ($Z_{IP}$) và trở kháng do ghép cặp điện từ ($Z_{EM}$):

$$Z_{meas}(\omega) = Z_{IP}(\omega) + Z_{EM}(K, \sigma, \rho^*)$$

Tính tán sắc của $Z_{IP}(\omega)$ được mô tả bằng mô hình Cole-Cole:

$$Z_{IP}(\omega) = Z_0 \left[ 1 - m \left( 1 - \frac{1}{1 + (i\omega\tau)^c} \right) \right]$$

Trong đó $Z_0$ là điện trở thuần một chiều ($\omega = 0$), $m$ là hệ số nạp điện ($0 \le m \le 1$), $\tau$ là thời gian hồi phục, $c$ là hệ số tần số mũ.

Phương pháp nghiên cứu của luận án là phương pháp thực nghiệm kết hợp mô hình hóa tính toán và lập trình điều khiển:

• Phương pháp phần cứng: Thiết kế mô-đun hóa các khối mạch điện tử tương tự và số. Sử dụng các bộ chuyển đổi dữ liệu chuẩn công nghiệp và linh kiện rời có độ tin cậy cao.
• Phương pháp xử lý tín hiệu: Thu thập dữ liệu toàn dạng sóng (full-waveform) của dòng điện phát $I(t)$ và điện áp phản hồi $U(t)$. Áp dụng thuật toán làm khớp sin (sine-fitting) và hồi quy bình phương tối thiểu phi tuyến phức (CNLS) để trích xuất biên độ, tần số và góc pha của tín hiệu ở các tần số cơ bản, khắc phục hiện tượng trôi mức một chiều ($1/f$) và triệt tiêu thành phần hài lưới điện 50 Hz.
• Phương pháp hiệu chỉnh EMCE: Đo đạc thực nghiệm với các tải chuẩn và xác định các tham số điện cảm ký sinh tương hỗ ($M$) và điện dung ký sinh song song ($C_p$) trên đường cáp, từ đó hiệu chỉnh dữ liệu phổ đo được ngoài hiện trường đưa về giá trị tổng trở thực của môi trường.

Nguồn tư liệu, linh kiện và công cụ phần mềm:

• Phần cứng đo lường: Module thu thập số liệu DAQ DNA-AI-211 (United Electronic Industries - UEI, Hoa Kỳ) gồm 4 kênh ADC 24-bit lấy mẫu đồng thời 125 ksps, cách ly điện áp 350 Vrms, tỷ số SNR > 100 dB, trở kháng vào 10 M$\Omega$; Module phát tín hiệu DAC 16-bit DNA-AO-308; Mạch khuếch đại cách ly tương tự AD203SN; Module ADC 31-bit ADS1282 EVM (Texas Instruments); Diode dập quá áp (TVS) ngưỡng 13 V.
• Mẫu chuẩn kiểm chuẩn: Mạng điện trở thuần $R$ chuẩn, mạch điện tương đương điện trở - tụ điện song song ($RC$).
• Thiết bị đối chứng hiện trường: Hệ thống đo điện trở thương mại SuperSting R1 (Advanced Geosciences Inc. - AGI, Hoa Kỳ).
• Phần mềm: Môi trường lập trình LabVIEW điều khiển thu thập thời gian thực, Visual Basic, ngôn ngữ thống kê R xử lý dữ liệu và ước lượng tham số; Phần mềm Earth Imager 2D (AGI) minh giải bài toán ngược tái tạo ảnh mặt cắt điện trở suất.

Nội dung chính theo từng chương

Chương 1: Tổng quan về phương pháp ảnh điện

Chương 1 hệ thống hóa cơ sở lý thuyết của các phương pháp ảnh điện ERT, EIT, TDIP và FDIP, đồng thời phân tích chi tiết các yếu tố vật lý và kỹ thuật tác động đến phép đo hiện trường.

Tác giả tổng hợp đặc trưng hình học và hệ số cấu hình $K$ của các hệ điện cực thông dụng trong bảng sau:

Tên cấu hình điện cực	Bố trí điện cực	Hệ số cấu hình $K$	Đặc điểm độ nhạy và ứng dụng
Wenner	$C_1 - P_1 - P_2 - C_2$, khoảng cách đều $a$	$K = 2\pi a$	Độ nhạy cao với biến đổi thẳng đứng; độ sâu khảo sát tốt
Schlumberger	$C_1 - P_1 - P_2 - C_2$, $P_1P_2 = 2b$, $C_1C_2 = 2L$	$K = \pi \frac{L^2 - b^2}{2b} \approx \pi n(n+1)a$	Tập trung độ nhạy dưới tâm; phù hợp đo sâu điện 1D
Dipole - Dipole	$C_1C_2 = a$, $P_1P_2 = a$, khoảng cách giữa hai lưỡng cực $na$	$K = \pi n(n+1)(n+2)a$	Độ phân giải ngang cao; độ sâu lớn nhưng SNR giảm nhanh khi $n$ tăng
Pole - Dipole	$C_1$ tại vô cực, $C_2 - P_1 - P_2$ khoảng cách $a, na$	$K = 2\pi n(n+1)a$	Tín hiệu mạnh hơn Dipole-Dipole; không đối xứng
Gradient	Cặp $C_1C_2$ cố định ở khoảng cách lớn, $P_1P_2$ di chuyển bên trong	$K$ phụ thuộc tọa độ $(x, y)$ của điểm đo	Tốc độ quét diện tích nhanh; phù hợp hệ thống đa cực tự động

Phân tích các nguồn nhiễu ngoài trong môi trường thực địa được mô hình hóa theo công thức:

$$U_{đo} = U_{\text{tín hiệu phản hồi}} + U_{\text{trôi } 1/f} + U_{\text{nhiễu hài, giao thoa}} + U_{\text{xung kim}} + U_{\text{khác}}$$

Các kết luận quan trọng của Chương 1:

• Phép đo TDIP truyền thống phát xung vuông 50% duty-cycle đòi hỏi thời gian đo kéo dài và dòng phát lớn để ghi nhận nhánh suy giảm $V_s$. Phép đo FDIP ở tần số trên 1 Hz bằng nguồn sóng sin có khả năng rút ngắn thời gian thu thập và xác định đồng thời cả thành phần thuần trở lẫn góc pha phân cực.
• Ở tần số cao (> 100 Hz), hiệu ứng ghép cặp điện từ EMCE (gồm dung kháng ký sinh giữa các cáp và cảm kháng ký sinh giữa cáp với mặt đất) làm sai lệch pha nghiêm trọng, đòi hỏi phải có mô hình mạch điện tương đương để hiệu chỉnh.
• Hiện tượng phân cực điện cực (charge-up) khi chuyển đổi điện cực dòng thành điện cực thế trong hệ đa cực tạo ra điện áp trôi suy giảm chậm kéo dài hàng chục phút, cần được cách ly bằng mạch lọc ghép cặp xoay chiều (AC-coupling) có tần số cắt cực thấp (< 0,01 Hz).

Chương 2: Xây dựng thiết bị đo phổ tổng trở cho thí nghiệm hiện trường

Chương 2 trình bày toàn bộ quá trình thiết kế, chế tạo phần cứng, xây dựng phần mềm và đánh giá thực nghiệm hệ thiết bị đo phổ tổng trở (EIS) hiện trường.

Cấu trúc phần cứng của hệ thống gồm hai khối chính:

1. Khối phát tín hiệu dòng: Sử dụng kỹ thuật tổng hợp số trực tiếp (DDS) điều khiển bởi bảng tra cứu dữ liệu (Look-up Table - LUT) qua module DAC DNA-AO-308 (16-bit) để tạo dạng sóng tùy ý (sin, xung, chirp). Tín hiệu điện áp được đưa qua mạch xử lý tín hiệu tương tự ASP, mạch khuếch đại cách ly AD203SN và bộ chuyển đổi điện áp - dòng điện (V-I converter) với nguồn nuôi cao áp nhằm tạo nguồn dòng ổn định có điện áp bám cao, cho phép phát dòng xuyên qua các địa tầng có điện trở suất lớn.
2. Khối thu tín hiệu: Sử dụng module DAQ DNA-AI-211 với 4 kênh ADC 24-bit lấy mẫu đồng thời 125 ksps, cách ly điện áp 350 Vrms, bảo vệ quá áp lối vào bằng diode TVS 13 V. Bốn kênh đo đồng thời: dòng điện phát qua điện trở Shunt $R_s$, điện áp phát, điện áp phản hồi tại các điện cực thế và điện áp tham chiếu.

Quy trình xử lý tín hiệu phần mềm:

• Dữ liệu thu nhận toàn dạng sóng được xử lý bằng thuật toán làm khớp hàm sin nhiều tham số (sine-fitting), xác định chính xác biên độ và pha tương đối giữa $U(t)$ và $I(t)$, loại bỏ thành phần trôi điện áp một chiều $1/f$ mà không cần thực hiện phép chia phổ FFT vốn nhạy cảm với độ dài chu kỳ đo.

Mô hình và phương pháp hiệu chỉnh EMCE: Tác giả đề xuất sơ đồ tương đương của phép đo tổng trở có tính đến cảm kháng tương hỗ $M$ giữa hai mạch đo và điện dung rò song song $C_p$ giữa các dây cáp:

$$Z_{meas}(\omega) = \frac{Z(\omega) + i\omega M}{1 + i\omega C_p [Z(\omega) + i\omega M]}$$

Trong đó $Z(\omega) = R + iX$ là tổng trở thực của môi trường. Bằng cách đo kiểm chuẩn hệ thống cáp với các điện trở thuần $R$ biết trước ở nhiều tần số, các tham số ký sinh $M$ và $C_p$ được trích xuất chính xác theo tần số.

Kết quả đánh giá thực nghiệm:

• Trong phòng thí nghiệm: Bộ thu đạt tỷ số SNR > 100 dB; nguồn phát dòng duy trì đặc tính tuyến tính ổn định trên tải thuần trở $R = 100\ \Omega$ và mạch $RC$ song song trong dải tần số từ 0,1 Hz đến 1 kHz. Sau khi áp dụng thuật toán hiệu chỉnh EMCE, góc pha đo được trên điện trở thuần được đưa về xấp xỉ 0 mrad, triệt tiêu hoàn toàn độ lệch pha giả tạo do cảm kháng gây ra ở tần số cao.
• Ngoài hiện trường: Tiến hành đo thử nghiệm với cấu hình Wenner và Dipole-Dipole tại khuôn viên đô thị. Dữ liệu phổ tổng trở thu được ở các cường độ dòng phát khác nhau cho thấy tính nhất quán cao. Phép thử nghiệm tách rời cáp thu - phát so với đi chung cáp chứng minh việc tách cáp làm giảm rõ rệt thành phần dung kháng $C_p$, khẳng định tính đúng đắn của mô hình hiệu chỉnh EMCE được đề xuất.

Chương 3: Giải pháp ứng dụng

Chương 3 đề xuất và triển khai ba giải pháp ứng dụng kỹ thuật thực tiễn dựa trên các kết quả nghiên cứu:

1. Giải pháp triển khai nhanh thiết bị khảo sát địa điện ERT đa cực dùng điện một chiều:

• Thiết kế hệ thống ERT đa cực cấu trúc mô-đun hóa với bộ chuyển mạch relay điều khiển số, sử dụng cáp viễn thông thương mại nhiều sợi thay thế cáp chuyên dụng đắt tiền.
• Kiểm chuẩn thiết bị trên mạng điện trở chuẩn trong phòng thí nghiệm đạt độ chính xác cao.
• Triển khai thí nghiệm hiện trường song song giữa hệ thống ERT tự chế và máy thương mại SuperSting R1 (AGI, Hoa Kỳ) trên cùng một tuyến đo tại Hà Nội. Dữ liệu điện trở suất biểu kiến thu được từ hai hệ thống được xử lý nghịch đảo bằng phần mềm Earth Imager 2D. Kết quả mặt cắt 2D điện trở suất của hai thiết bị có sự tương đồng cao về ranh giới các lớp địa chất nông và giá trị điện trở suất, chứng minh tính khả thi của giải pháp chế tạo thiết bị chi phí thấp.

2. Giải pháp nguồn năng lượng mặt trời cho thiết bị quan trắc địa điện:

• Thiết kế hệ thống nguồn tối ưu hóa năng lượng mặt trời kết hợp tấm pin quang điện, mạch nạp xung thông minh và hệ pin lưu trữ (hoặc siêu tụ điện/pin Lithium-Polymer).
• Kết quả thử nghiệm xác nhận hệ thống có khả năng cung cấp điện áp cao áp liên tục, độc lập với lưới điện, đáp ứng yêu cầu quan trắc địa điện tự động dài ngày phục vụ giám sát các quá trình biến đổi độ ẩm đất hoặc trượt lở mái dốc.

3. Ước lượng mật độ và tốc độ phương tiện cơ giới tham gia giao thông đường bộ qua nhiễu địa điện:

• Phát hiện nguồn phát sinh nhiễu địa điện băng rộng trong môi trường đô thị chính là hệ thống đánh lửa và dao động cơ khí của các phương tiện giao thông đường bộ.
• Xây dựng hệ thu thập tín hiệu nhiễu địa điện thụ động sử dụng module ADC 31-bit ADS1282 EVM kết nối cặp điện cực cắm trên mặt đất tại vị trí 334 Nguyễn Trãi, Hà Nội.
• Phân tích phổ thời gian - tần số (time-FFT) của tín hiệu nhiễu trong dải tần từ vài Hz đến 3 kHz. Kết quả thực nghiệm chỉ ra rằng biên độ và phổ tần số của nhiễu địa điện tương quan trực tiếp với tốc độ vòng tua động cơ và mật độ lưu thông của xe cơ giới theo các khung giờ trong ngày, mở ra hướng ứng dụng cảm biến địa điện không xâm lấn trong giám sát giao thông đô thị.

Kết quả và những đóng góp mới

Các đóng góp mới về mặt khoa học và lý luận:

• Bổ sung thông tin thực nghiệm định lượng về đặc trưng phổ của nhiễu địa điện đô thị trong dải tần số từ vài Hz đến 3 kHz. Luận án chỉ ra rằng nhiễu địa điện trong dải tần này chủ yếu do các phương tiện cơ giới giao thông đường bộ sinh ra và biên độ phổ tỷ lệ với mật độ cũng như tốc độ lưu thông trung bình của phương tiện.
• Hoàn thiện phương pháp EIT hiện trường thông qua: kỹ thuật phát - thu toàn dạng sóng tùy ý; phương pháp ước lượng tham số biên độ và pha bằng thuật toán sine-fitting; phương pháp thực nghiệm hiệu chỉnh hiệu ứng ghép cặp điện từ (EMCE) toàn dải tần dựa trên giá trị tổng trở ở tần số thấp; kỹ thuật đo đồng thời điện trở suất một chiều và phân cực cảm ứng bằng phương pháp FDIP ở tần số trên 1 Hz chỉ với vài chu kỳ tín hiệu, giúp giảm thiểu đáng kể thời gian khảo sát thực địa.

Các đóng góp mới về mặt kỹ thuật và thực tiễn:

• Chế tạo thành công thiết bị đo phổ tổng trở hiện trường (EIS) đa kênh hoàn chỉnh, cách ly điện áp cao, vận hành ổn định trong môi trường đô thị có nền nhiễu địa điện lớn.
• Chế tạo thử nghiệm thành công thiết bị khảo sát địa điện ERT đa cực dùng điện một chiều theo cấu trúc mô-đun hóa, chi phí chế tạo thấp, tận dụng cáp viễn thông thương mại, thu nhận toàn dạng sóng và có kết quả đo thực địa tương đương thiết bị thương mại SuperSting R1 của Hoa Kỳ.
• Đề xuất và thử nghiệm giải pháp cấp nguồn năng lượng mặt trời cho các trạm quan trắc địa điện tự động dài ngày.
• Đề xuất giải pháp kỹ thuật mới ước lượng mật độ và tốc độ trung bình của phương tiện giao thông cơ giới đường bộ thông qua việc phân tích phổ tín hiệu nhiễu địa điện thụ động.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của công trình:

• Phạm vi nghiên cứu của luận án tập trung chủ yếu vào công đoạn chế tạo phần cứng, phương pháp đo và xử lý số liệu sơ cấp; phần tái tạo hình ảnh bài toán ngược 2D vẫn phải sử dụng phần mềm thương mại bên ngoài (Earth Imager) mà chưa tích hợp thuật toán giải bài toán ngược vào phần mềm điều khiển.
• Khảo sát thực địa mới chỉ được thực hiện tại một số địa điểm trong khu vực đô thị Hà Nội với cấu hình địa chất tương đối bằng phẳng, chưa thử nghiệm trên các địa hình địa chất phức tạp, đồi núi hoặc hang ngầm karst.
• Mô hình hiệu chỉnh EMCE được xây dựng dựa trên các tham số mạch điện tương đương thực nghiệm, việc áp dụng cho các tuyến đo có chiều dài cáp rất lớn đòi hỏi phải hiệu chuẩn lại từng cấu hình cụ thể.

Hướng nghiên cứu tiếp theo:

• Hoàn thiện thuật toán và phát triển phần mềm nhúng giải bài toán ngược 2D và 3D thời gian thực ngay trên máy tính điều khiển hiện trường.
• Tối ưu hóa hệ thống chuyển mạch đa cực không dây, phân tán các trạm đo và đồng bộ hóa qua định vị vệ tinh GPS để mở rộng mạng lưới quan trắc 4D diện rộng.
• Nghiên cứu sâu hơn về mô hình lan truyền của nhiễu điện từ giao thông đường bộ trong các môi trường đất có độ dẫn điện khác nhau nhằm chuẩn hóa thuật toán đếm xe tự động qua cảm biến địa điện.

Giá trị tham khảo

Luận án là tài liệu tham khảo có giá trị chuyên môn cao cho nhiều đối tượng:

• Nghiên cứu sinh, học viên cao học và giảng viên ngành Vật lý Vô tuyến, Kỹ thuật Điện tử và Địa vật lý: Tham khảo thiết kế mạch nguồn phát dòng có điện áp bám cao, kỹ thuật ghép nối ADC 24-bit/31-bit cách ly công nghiệp, thuật toán làm khớp sin (sine-fitting) và quy trình xử lý tín hiệu toàn dạng sóng.
• Các kỹ sư địa kỹ thuật, đơn vị khảo sát địa chất công trình và môi trường: Tham khảo giải pháp mô-đun hóa chế tạo thiết bị ERT đa cực chi phí thấp bằng cáp viễn thông thông dụng để triển khai khảo sát nông lớp phủ đô thị hoặc sụt lún công trình ngầm.
• Các nhà nghiên cứu về giao thông thông minh: Tham khảo phương pháp tiếp cận mới trong việc ghi nhận và xử lý tín hiệu địa điện thụ động để giám sát lưu lượng giao thông đường bộ không cần lắp đặt camera hay cắt đường đặt vòng từ.

Phần đáng tham khảo nhất trong văn bản:

• Mục thiết kế phần cứng Chương 2: Cung cấp sơ đồ khối và giải pháp kết hợp giữa module DAQ công nghiệp DNA-AI-211 và DAC DNA-AO-308, mạch ASP và cơ chế bảo vệ TVS.
• Mô hình và phương pháp kiểm chuẩn hiệu chỉnh EMCE: Cách xác định tham số $M$ và $C_p$ để tách pha thực khỏi cảm kháng dây dẫn.
• Bảng so sánh thực nghiệm và mặt cắt tái tạo 2D giữa thiết bị tự chế và SuperSting R1 tại Chương 3.

Câu hỏi thường gặp

1. Luận án sử dụng giải pháp phần cứng nào để đảm bảo độ chính xác của tín hiệu và cách ly an toàn khi đo ngoài hiện trường?
Tác giả sử dụng module thu nhận số liệu chuẩn công nghiệp DNA-AI-211 (United Electronic Industries - UEI, Hoa Kỳ) gồm 4 kênh ADC 24-bit lấy mẫu đồng thời ở tốc độ 125 ksps, cách ly điện áp lên tới 350 Vrms giữa các kênh và với bộ điều khiển. Lối vào có trở kháng lớn 10 M$\Omega$, tỷ số tín hiệu trên nhiễu SNR > 100 dB, tích hợp diode dập quá áp TVS 13 V để bảo vệ chống xung sét và quá độ, kết hợp chế độ ghép cặp AC-coupling (tần số cắt < 0,01 Hz) để triệt tiêu điện áp phân cực điện cực.

2. Hiệu ứng ghép cặp điện từ (EMCE) gây sai số như thế nào và tác giả khắc phục ra sao?
Ở tần số trên 100 Hz hoặc khi trải cáp dài, điện cảm tương hỗ giữa dây dẫn và đất đá ($M$) cùng điện dung ký sinh giữa các sợi cáp ($C_p$) tạo ra tổng trở ảo cộng vào tín hiệu đo, làm lệch góc pha nghiêm trọng (có thể lên tới hàng chục đến hàng trăm mrad). Tác giả đã mô hình hóa hệ thống bằng sơ đồ mạch điện tương đương có tính đến $M$ và $C_p$, xác định các giá trị này thông qua đo kiểm chuẩn trên các tải thuần trở $R$ chuẩn trong phòng thí nghiệm, sau đó áp dụng công thức giải tích để hiệu chỉnh và đưa góc pha về đúng bản chất vật lý của môi trường.

3. Thiết bị ERT đa cực chế tạo trong luận án có ưu điểm gì so với các thiết bị thương mại nhập khẩu?
Thiết bị của luận án được thiết kế theo cấu trúc mô-đun hóa, sử dụng các mạch relay chuyển mạch số chi phí thấp và tận dụng cáp viễn thông thương mại nhiều sợi thông dụng thay vì cáp bọc kim đắt tiền của các hãng nước ngoài. Thiết bị cho phép thu nhận dữ liệu toàn dạng sóng với mã nguồn mở trên máy tính, dễ dàng can thiệp thay đổi cấu hình khảo sát, giá thành chế tạo thấp nhưng vẫn cho kết quả mặt cắt 2D tương đương với máy đo tiêu chuẩn SuperSting R1 của AGI.

4. Hiện tượng nhiễu địa điện tại khu vực đô thị được luận án phát hiện và ứng dụng như thế nào?
Nghiên cứu phát hiện trong dải tần từ vài Hz đến 3 kHz tại khu vực Trường ĐHKHTN (334 Nguyễn Trãi, Hà Nội), nhiễu địa điện có nguồn gốc chủ yếu từ hệ thống đánh lửa và rung động của các phương tiện giao thông đường bộ. Sử dụng module ADC 31-bit ADS1282 EVM để đo phổ time-FFT, tác giả chứng minh biên độ phổ nhiễu biến thiên đồng pha với tốc độ vòng tua động cơ và mật độ xe lưu thông, từ đó đề xuất giải pháp ước lượng mật độ phương tiện giao thông đường bộ dựa trên cảm biến địa điện thụ động.

5. Luận án đã công bố những công trình khoa học nào từ kết quả nghiên cứu?
Kết quả nghiên cứu của luận án đã được công bố trong 01 báo cáo tại hội nghị khoa học cấp quốc gia, 03 bài báo trên các tạp chí khoa học chuyên ngành trong nước, 01 bài báo trên tạp chí khoa học quốc tế và 02 đơn đăng ký sở hữu trí tuệ liên quan đã được cơ quan có thẩm quyền chấp nhận hợp lệ.

Kết luận

Luận án tiến sĩ của tác giả Trần Vĩnh Thắng đã giải quyết trọn vẹn mục tiêu nghiên cứu xây dựng thiết bị khảo sát địa điện phù hợp với điều kiện thực tế tại Việt Nam. Công trình đã chế tạo thành công hệ đo phổ tổng trở hiện trường (EIS) 24-bit thu nhận toàn dạng sóng, giải quyết bài toán hiệu chỉnh ghép cặp điện từ (EMCE) và rút ngắn thời gian khảo sát bằng phương pháp đo miền tần số FDIP. Đồng thời, tác giả đã triển khai thực tế hệ thống ERT đa cực chi phí thấp bằng cáp viễn thông thương mại với kết quả đối chứng tương đương máy đo tiêu chuẩn quốc tế, kết hợp đề xuất các giải pháp kỹ thuật có tính ứng dụng cao về nguồn điện mặt trời và giám sát mật độ giao thông đô thị qua nhiễu địa điện.

Trích đoạn nội dung tài liệu

Chương 1: Tổng quan về bài toán khảo sát ảnh điện EIT hiện trường, cơ sở lý thuyết, phương pháp đo, các yếu tố ảnh hưởng tới kết quả đo, các nghiên cứu đã thực hiện và nêu ra những vấn đề còn đang tồn tại cả về lý luận cũng như thực tiễn.  Chương 2: Xây dựng hệ đo phổ EIS cho thí nghiệm hiện trường gồm: xây dựng phần cứng bộ phát tín hiệu dòng có dạng sóng tùy ý, bộ chuyển đổi điện áp-dòng điện có hiệu điện thế bám cao, bộ thu thập dữ liệu đa kênh, thuật toán và giao diện chương trình phần mềm, các tính toán cho ước lượng tham số và hiệu chỉnh EMCE giữa cáp và cáp. Kiểm chuẩn qua các đối tượng biết trước để đánh giá các thông số của cáp tín hiệu và hệ thống. Trình bày các kết quả thu được trong quá trình thí nghiệm trong phòng thí nghiệm và KSTĐ, cũng như các so sánh, biện luận liên quan đến kết quả thu được.

Từ đó, chứng minh tính đúng đắn của phương pháp cũng như độ tin cậy của thiết bị.  Chương 3: Đề xuất các giải pháp và ứng dụng thực tiễn: triển khai nhanh thiết bị ERT hiện trường phù hợp điều kiện Việt Nam, chi phí thấp, các kết quả đạt được và so sánh với thiết bị thương mại. Đề xuất giải pháp nguồn năng lượng quan trắc ERT sử dụng điện mặt trời và ứng dụng của nhiễu địa điện trong quan trắc mật độ phương tiện giao thông. Kết quả công bố Kết quả đạt được: 01 báo cáo hội nghị cấp quốc gia, 03 công trình khoa học công bố trong tạp chí khoa học cấp quốc gia, 01 công trình công bố trên tạp chí quốc tế, 02 đăng ký sở hữu trí tuệ liên quan đã được chấp nhận đơn hợp lệ.

12 LUAN VAN CHAT LUONG download : add [e-mail] CHƢƠNG 1. TỔNG QUAN VỀ PHƢƠNG PHÁP ẢNH ĐIỆN Phương pháp ảnh điện trở ERT dùng cho khảo sát thực địa còn gọi là phương pháp khảo sát hay thăm dò điện xuất hiện cách đây đã hơn 100 năm và là một trong phương pháp thăm dò địa vật lý thông dụng nhất hiện nay [87, 151]. Phương pháp này dùng để vẽ ảnh phân bố điện trở suất của khu vực cần khảo sát với độ phân giải có thể từ vài milimet đến hàng kilomet thông qua việc đo điện trở một chiều ở các vị trí khác nhau với cùng cấu hình điện cực [15]. Ứng dụng của phương pháp ERT trải rộng ở nhiều lĩnh vực như: khảo sát môi trường, tìm kiếm tài nguyên, nước, khoáng sản, phát hiện tai biến ngầm, trượt lớp [22, 152, 167].

Hiện nay, các nghiên cứu phương pháp cũng như ứng dụng ERT được phát triển theo ba hướng chính: (1) phát triển thuật toán khảo sát được tối ưu hóa nhằm tiết kiệm thời gian nhưng vẫn cho độ phân giải cao [146, 169] (2) phát triển thiết bị mới có khả năng thu thập xử lý dữ liệu lớn 3D, có khả năng đo 4D - trên sơ sở sự phụ thuộc của điện trở suất (tham số của thăm dò địa điện) vào nhiều quá trình cần khảo sát theo thời gian[16, 145, 170]) (3) các phương pháp nâng cao độ chính xác của kết quả giải bài toán ngược áp dụng cho khảo sát 3D và 4D [87, 168]. Trong khi ERT là phép đo ở tần số rất thấp hay dòng điện một chiều, khi mà các hiệu ứng về phân cực thể hiện các tính chất điện hóa diễn ra trên các mặt phân lớp hoặc các biên hạt [113] bên trong môi trường không được tính đến, EIT là phương pháp ảnh tổng trở có tính đến các hiệu ứng phân cực cảm ứng IP thông qua hệ số tích điện m và cho biết nhiều thông tin về đối tượng đo [14].
