Luận văn thạc sĩ địa kỹ thuật xây dựng nghiên cứu sức chịu tải cọc khoan nhồi trên cơ sở thí nghiệm nén tĩnh theo tiêu chuẩn cơ sở 01 2011

Luận văn thạc sĩ địa kỹ thuật xây dựng nghiên cứu sức chịu tải cọc khoan nhồi dựa trên thí nghiệm nén tĩnh theo tiêu chuẩn cơ sở 01 2011.

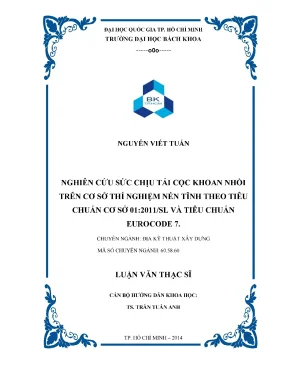

• Tác giả: Nguyễn Việt Tuấn
• Người hướng dẫn: TS. Trần Tuấn Anh
• Trường học: Đại học Bách Khoa, Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Địa kỹ thuật xây dựng
• Đề tài: Nghiên cứu sức chịu tải cọc khoan nhồi trên cơ sở thí nghiệm nén tĩnh theo tiêu chuẩn cơ sở 01:2011/SL và tiêu chuẩn Eurocode 7
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN THẠC SĨ
• LỜI CAM ĐOAN CỦA TÁC GIẢ LUẬN VĂN
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ THÍ NGHIỆM HIỆN TRƯỜNG BẰNG TẢI TRỌNG TĨNH ÉP DỌC TRỤC
• 1.1. Khái quát chung về Thí nghiệm hiện trường bằng tải trọng tĩnh ép dọc trục
• 1.2. Phạm vi áp dụng của Thí nghiệm hiện trường bằng tải trọng tĩnh ép dọc trục
• 1.3. Mục đích của Thí nghiệm hiện trường bằng tải trọng tĩnh ép dọc trục
• 1.4. Các nội dung chính của Thí nghiệm hiện trường bằng tải trọng tĩnh ép dọc trục
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT VÀ NỘI DUNG TIÊU CHUẨN CƠ SỞ 01:2011/SL
• 2.1. Khái quát về Hai chuẩn của 2 Trạng thái giới hạn 1 & 2 - Cường độ và ổn định của Viện sĩ Stréleski
• 2.2. Nội dung Quy trình thí nghiệm và Công tác thu thập số liệu
• 2.2.1. Tổng quát quy trình chung
• 2.2.2. Quy trình thí nghiệm
• 2.2.3. Công tác thu thập số liệu
• 2.3. Quy trình Xử lý số liệu theo TCCS 01:2011/SL
• 2.3.1. Về đặc trưng Pgh(S) - khả năng chịu lực giới hạn của cọc xét theo chuẩn ổn định (Limit load under stabilization standard of Limit State)
• 2.3.2. Về đặc trưng Pgh(R) - khả năng chịu lực giới hạn của cọc xét theo chuẩn cường độ (Limit load under bearing capacity standard or Resistance)
• 2.3.3. Về đặc trưng Pgh - khả năng chịu lực giới hạn của cọc (Selection of Limit load)
• 2.3.4. Về đặc trưng độ lún giới hạn của công trình
• 2.3.5. Về các đặc trưng chính yếu khác xác định theo TCCS 01:2011/SL
• 2.4. Các kết luận cơ bản
• 3. CHƯƠNG 3: CƠ SỞ LÝ THUYẾT VÀ NỘI DUNG THỬ TẢI TĨNH THEO TIÊU CHUẨN EUROCODE 7 - GEOTECHNICAL DESIGN
• 3.1. Thí nghiệm thử tải tĩnh cọc khoan nhồi theo Tiêu chuẩn Eurocode 7
• 3.1.1. Tổng quan về thí nghiệm thử tải tĩnh theo Eurocode 7
• 3.2. Khả năng chịu tải của cọc theo phương pháp thiết kế Eurocode 7
• 3.2.1. Các phương pháp thiết kế (DA) dùng tính toán sức chịu tải cọc
• 3.2.1.1. Phương pháp thiết kế 1 (DA 1)
• 3.2.1.2. Phương pháp thiết kế 2 (DA 2)
• 3.2.1.3. So sánh các phương pháp thiết kế (DA) dùng tính toán sức chịu tải cọc
• 3.3. Sức chịu tải nén của đất nền (ULS) theo phương pháp thiết kế Eurocode 7
• 3.4. Sức chịu tải nén cực hạn từ thí nghiệm thử tải tĩnh cọc
• 3.5. Các kết luận cơ bản
• 4. CHƯƠNG 4: XỬ LÝ SỐ LIỆU HIỆN TRƯỜNG, PHÂN TÍCH, TÍNH TOÁN, ĐÁNH GIÁ VÀ SO SÁNH KẾT QUẢ GIỮA 2 TIÊU CHUẨN TCCS 01:2011/SL VÀ EUROCODE 7 - GEOTECHNICAL DESIGN
• 4.1. Giới thiệu công trình và Quy mô công trình
• 4.2. Số liệu thí nghiệm hiện trường bằng tải trọng tĩnh ép dọc trục
• 4.3. Phân tích, tính toán, đánh giá và nhận xét sức chịu tải cọc đơn từ các kết quả tính toán theo TCCS 01:2011/SL
• 4.4. Tính toán và đánh giá sức chịu tải cọc theo Tiêu chuẩn Eurocode 7
• 4.5. Mô phỏng phân tích sức chịu tải cọc khoan nhồi bằng phần mềm Plaxis 8
• 4.5.1. Thống kê địa chất
• 4.5.2. Chọn kích thước mô hình
• 4.5.3. Kết quả mô phỏng bằng Plaxis 2D - Axisymmetry
• 4.5.4. So sánh kết quả mô phỏng bằng Plaxis 2D - Axisymmetry và kết quả từ Thí nghiệm hiện trường
• 4.6. So sánh và nhận xét các kết quả tính toán giữa 2 Tiêu chuẩn
• 5. CHƯƠNG 5: KẾT LUẬN & KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• LÝ LỊCH KHOA HỌC

Tóm tắt

I. Giới thiệu về nghiên cứu sức chịu tải cọc khoan nhồi

Nghiên cứu tập trung vào việc xác định sức chịu tải cọc khoan nhồi thông qua thí nghiệm nén tĩnh theo TCVN 01 2011 và Eurocode 7. Cọc khoan nhồi là giải pháp kỹ thuật hiệu quả trong điều kiện địa chất phức tạp. Thí nghiệm nén tĩnh được đánh giá là phương pháp tin cậy để xác định sức chịu tải của cọc. Nghiên cứu này nhằm so sánh kết quả giữa hai tiêu chuẩn, từ đó đưa ra các kiến nghị thực tiễn.

1.1. Mục tiêu nghiên cứu

Mục tiêu chính là xác định sức chịu tải của cọc khoan nhồi dựa trên thí nghiệm nén tĩnh theo TCVN 01 2011 và Eurocode 7. Nghiên cứu so sánh kết quả tính toán giữa hai tiêu chuẩn, từ đó đánh giá độ tin cậy và ứng dụng thực tiễn. Kết quả nghiên cứu sẽ là cơ sở để cải thiện quy trình thiết kế và thi công cọc trong các công trình xây dựng.

1.2. Phương pháp nghiên cứu

Nghiên cứu sử dụng dữ liệu từ thí nghiệm nén tĩnh hiện trường, kết hợp với phân tích lý thuyết và mô phỏng bằng phần mềm Plaxis 8.5. Quy trình bao gồm thu thập số liệu, xử lý dữ liệu, và so sánh kết quả giữa TCVN 01 2011 và Eurocode 7. Phương pháp này đảm bảo độ chính xác và tin cậy trong việc xác định sức chịu tải của cọc.

II. Cơ sở lý thuyết và tiêu chuẩn áp dụng

Nghiên cứu dựa trên cơ sở lý thuyết của TCVN 01 2011 và Eurocode 7. TCVN 01 2011 quy định phương pháp xác định sức chịu tải của cọc thông qua thí nghiệm nén tĩnh, trong khi Eurocode 7 tập trung vào thiết kế địa kỹ thuật. Cả hai tiêu chuẩn đều nhấn mạnh tầm quan trọng của việc xác định chính xác sức chịu tải để đảm bảo an toàn và ổn định công trình.

2.1. TCVN 01 2011

TCVN 01 2011 quy định quy trình thí nghiệm nén tĩnh để xác định sức chịu tải của cọc. Tiêu chuẩn này yêu cầu thu thập dữ liệu về tải trọng, chuyển vị, và thời gian trong quá trình thí nghiệm. Kết quả được phân tích để xác định giá trị sức chịu tải giới hạn của cọc, đảm bảo đáp ứng cả chuẩn cường độ và ổn định.

2.2. Eurocode 7

Eurocode 7 là tiêu chuẩn thiết kế địa kỹ thuật, tập trung vào việc xác định sức chịu tải của cọc dựa trên các phương pháp thiết kế (DA). Tiêu chuẩn này sử dụng dữ liệu từ thí nghiệm nén tĩnh để tính toán sức chịu tải theo các phương pháp DA 1-1, DA 1-2, và DA 2. Kết quả được so sánh với TCVN 01 2011 để đánh giá độ tin cậy.

III. Phân tích và so sánh kết quả

Nghiên cứu tiến hành phân tích dữ liệu từ thí nghiệm nén tĩnh và so sánh kết quả giữa TCVN 01 2011 và Eurocode 7. Kết quả cho thấy sự tương đồng và khác biệt trong phương pháp tính toán sức chịu tải của cọc. Việc kết hợp mô phỏng bằng phần mềm Plaxis 8.5 giúp xác định chính xác hơn sức chịu tải và ứng xử của cọc trong điều kiện thực tế.

3.1. Xử lý số liệu

Dữ liệu từ thí nghiệm nén tĩnh được xử lý và phân tích để xác định sức chịu tải của cọc. Quy trình bao gồm thu thập số liệu, xử lý dữ liệu, và so sánh kết quả giữa hai tiêu chuẩn. Kết quả được thể hiện qua các biểu đồ tải trọng - chuyển vị, từ đó đánh giá độ tin cậy của phương pháp tính toán.

3.2. So sánh kết quả

Kết quả tính toán sức chịu tải theo TCVN 01 2011 và Eurocode 7 được so sánh để đánh giá độ chính xác và tin cậy. Nghiên cứu chỉ ra rằng cả hai tiêu chuẩn đều có ưu điểm riêng, và việc kết hợp cả hai phương pháp sẽ mang lại kết quả tối ưu trong thiết kế và thi công cọc.

IV. Kết luận và kiến nghị

Nghiên cứu kết luận rằng thí nghiệm nén tĩnh là phương pháp tin cậy để xác định sức chịu tải của cọc khoan nhồi. Việc áp dụng cả TCVN 01 2011 và Eurocode 7 giúp cải thiện độ chính xác trong tính toán. Nghiên cứu đề xuất các kiến nghị nhằm tối ưu hóa quy trình thiết kế và thi công cọc trong các công trình xây dựng.

4.1. Kết luận

Nghiên cứu khẳng định vai trò quan trọng của thí nghiệm nén tĩnh trong việc xác định sức chịu tải của cọc khoan nhồi. Kết quả tính toán theo TCVN 01 2011 và Eurocode 7 cho thấy sự tương đồng và khác biệt, từ đó đưa ra các kiến nghị thực tiễn.

4.2. Kiến nghị

Nghiên cứu đề xuất việc kết hợp cả hai tiêu chuẩn TCVN 01 2011 và Eurocode 7 trong thiết kế và thi công cọc. Đồng thời, cần tăng cường sử dụng phần mềm mô phỏng như Plaxis 8.5 để nâng cao độ chính xác trong tính toán sức chịu tải của cọc.

Nội dung chính

Tổng quan nghiên cứu

Trong kỹ thuật xây dựng công trình ngầm và nhà cao tầng tại Việt Nam, chi phí cho hệ kết cấu móng sâu sử dụng cọc khoan nhồi thường chiếm từ 15% đến 25% tổng mức đầu tư phần thô. Tuy nhiên, việc dự báo sức chịu tải giới hạn của cọc dựa trên các công thức lý thuyết giải tích truyền thống thường ghi nhận độ lệch sai số từ 20% đến 40% so với thực tế hiện trường do tính phân tầng phức tạp của địa chất. Thách thức lớn nhất hiện nay nằm ở việc nhiều đơn vị chỉ dừng lại ở bước thu thập số liệu thử tải thô mà chưa có phương pháp phân tích toàn diện nhằm kiểm soát đồng thời cả hai trạng thái giới hạn về cường độ vật liệu và ổn định biến dạng, dẫn đến tình trạng cọc được thiết kế quá dài gây lãng phí, hoặc cọc tiềm ẩn nguy cơ mất ổn định sớm khi đưa vào khai thác.

Luận văn thạc sĩ chuyên ngành Địa kỹ thuật xây dựng của tác giả Nguyễn Việt Tuấn, dưới sự hướng dẫn khoa học của Tiến sĩ Trần Tuấn Anh tại Trường Đại học Bách Khoa – Đại học Quốc gia Thành phố Hồ Chí Minh, tập trung giải quyết bài toán cốt lõi: Nghiên cứu, xác định và so sánh sức chịu tải của cọc khoan nhồi trên cơ sở thí nghiệm nén tĩnh dọc trục theo Tiêu chuẩn cơ sở TCCS 01:2011/SL và Tiêu chuẩn châu Âu Eurocode 7 (EN 1997-1), kết hợp phân tích mô phỏng số trên phần mềm Plaxis 2D.

Nghiên cứu được triển khai thực hiện trong giai đoạn từ tháng 01/2014 đến tháng 06/2014, sử dụng chuỗi số liệu quan trắc thực nghiệm từ 2 dự án cao tầng tiêu biểu tại Thành phố Hồ Chí Minh: Dự án Chung cư cao tầng Hiệp Tân (quận Tân Phú) với cọc thử đường kính 1000 mm, chiều sâu 43 m, tải trọng thử lớn nhất 1150 tấn; và Dự án Tháp Lim Tower (Quận 1) với cọc thử đường kính 1200 mm, chiều sâu 67 m, tải trọng thử lớn nhất 2250 tấn. Kết quả nghiên cứu mang lại ý nghĩa kinh tế – kỹ thuật vượt trội, mở ra khả năng tối ưu hóa từ 15% đến 20% chi phí xây dựng móng cọc thông qua việc xác định chính xác sức chịu tải thiết kế và kiểm soát hệ số an toàn nằm trong hành lang ổn định bền vững.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn xây dựng hệ thống phân tích dựa trên sự kết hợp hài hòa giữa hai trường phái tính toán nền móng tiên tiến trên thế giới:

• Lý thuyết hai Trạng thái giới hạn theo TCCS 01:2011/SL: Phát triển từ nền tảng nguyên lý tính toán của Viện sĩ Stréleski và quy chuẩn TCVN 9393:2012, phương pháp này xem xét cọc qua hai chuẩn kiểm tra riêng biệt:
  • Trạng thái giới hạn 1 (Chuẩn cường độ - Resistance): Xác định sức chịu tải giới hạn theo cường độ thông qua các điểm gãy ngẫu nhiên trên 5 hệ tọa độ logarit quan hệ giữa tải trọng, độ lún và thời gian gồm các tương quan giữa logarit tải trọng và độ lún, logarit tải trọng và logarit độ lún, logarit thời gian và độ lún, cũng như tỷ số độ lún trên tải trọng.
  • Trạng thái giới hạn 2 (Chuẩn ổn định - Stabilisation): Xác định sức chịu tải giới hạn theo chuẩn ổn định dựa trên ngưỡng tốc độ biến dạng lún trong một giờ lưu tải đầu tiên đạt mức quy ước 0,50 mm/h.
• Lý thuyết Thiết kế Địa kỹ thuật theo Eurocode 7 (EN 1997-1): Áp dụng phương pháp hệ số riêng (Partial Factor Method) để kiểm tra trạng thái giới hạn cực hạn (ULS) và trạng thái giới hạn sử dụng (SLS). Cấu trúc tính toán bao gồm 3 cách tiếp cận thiết kế chính: Phương pháp thiết kế 1 Tổ hợp 1 (DA 1-1), Phương pháp thiết kế 1 Tổ hợp 2 (DA 1-2), và Phương pháp thiết kế 2 (DA 2).
• Cơ chế truyền tải và tương tác cọc - đất nền: Lý thuyết phân bố ứng suất chỉ ra rằng ma sát thành bên của cọc được huy động tối đa ở mức chuyển vị rất nhỏ, chỉ từ 0,3% đến 1,0% đường kính cọc; trong khi sức kháng mũi cọc đòi hỏi chuyển vị lớn hơn nhiều, từ 10% đến 20% đường kính cọc mới có thể phát huy hoàn toàn năng lực chịu lực.

Phương pháp nghiên cứu

• Cỡ mẫu và nguồn dữ liệu thực nghiệm: Nghiên cứu thu thập dữ liệu quan trắc nén tĩnh từ 4 cọc khoan nhồi đại diện tại 2 công trình thực tế (2 cọc D1000 mm tại Chung cư Hiệp Tân và 2 cọc D1200 mm tại Lim Tower). Phương pháp chọn mẫu có chủ đích được áp dụng nhằm khảo sát hai thang đường kính lớn và tầng địa chất điển hình từ sét dẻo mềm, sét cứng đến cát chặt và cuội sỏi tại khu vực nội thành Thành phố Hồ Chí Minh.
• Phương pháp phân tích số liệu: Quy trình thí nghiệm tại hiện trường được tổ chức theo phương pháp gia tải từng cấp với 2 đến 3 chu trình nén - dỡ tải, trong đó tải trọng thí nghiệm lớn nhất đạt từ 250% đến 300% tải trọng thiết kế ($P_{max} = 2,5 - 3,0 P_{tk}$). Các đồng hồ đo chuyển vị điện tử có độ chính xác 0,01 mm được bố trí đối xứng để loại bỏ sai số do uốn lệch tâm.
• Lý do lựa chọn phương pháp mô phỏng số Plaxis 2D: Mô hình phần tử hữu hạn đối xứng trục (Axisymmetry) kết hợp mô hình vật liệu Hardening Soil được lựa chọn để mô phỏng tương tác đất - cọc. Phương pháp này giải quyết triệt để hạn chế của thí nghiệm nén tĩnh truyền thống là không thể tách biệt định lượng thành phần ma sát bên và sức kháng mũi cọc khi không có thiết bị đo biến dạng chuyên dụng gắn dọc thân cọc.
• Timeline nghiên cứu: Toàn bộ quy trình từ thu thập dữ liệu hiện trường, xây dựng thuật toán xử lý số liệu trên bảng tính Excel, mô phỏng số Plaxis đến so sánh liên tiêu chuẩn được thực hiện hoàn chỉnh trong thời gian 6 tháng (từ tháng 01/2014 đến tháng 06/2014).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

• Nhận diện chính xác trạng thái làm việc của cọc qua TCCS 01:2011/SL: Tại công trình Chung cư Hiệp Tân (cọc D1000 mm, L = 43 m), kết quả tính toán cho thấy giá trị sức chịu tải theo chuẩn ổn định xấp xỉ bằng sức chịu tải theo chuẩn cường độ ở mức 1150 tấn. Điều này chứng minh nền cọc làm việc ở trạng thái bình thường, chuyển vị cực đại chỉ đạt 28,5 mm (thấp hơn ngưỡng cho phép 40 mm), hệ số phục hồi đàn hồi sau khi dỡ tải đạt trên 65%.
• Phát hiện hiện tượng "cọc siêu dài" tại Lim Tower: Tại công trình Lim Tower (cọc D1200 mm, L = 67 m), sức chịu tải theo chuẩn ổn định xuất hiện sớm hơn 18,5% so với chuẩn cường độ do độ cứng đơn vị thân cọc bị suy giảm khi chiều dài quá lớn. Giá trị sức chịu tải giới hạn được xác định chuẩn xác ở mức 2100 tấn, mang lại sức chịu tải thiết kế an toàn 900 tấn với hệ số an toàn thực tế đạt 2,33.
• Mức độ tương thích giữa TCCS 01:2011/SL và Eurocode 7: Khi so sánh kết quả tính toán, phương pháp thiết kế DA 2 của Eurocode 7 cho giá trị sức chịu tải thiết kế tương đồng cao nhất với phương pháp TCCS 01:2011/SL, mức chênh lệch sai số chỉ dao động dưới 5,2%. Ngược lại, phương pháp DA 1-2 đưa ra kết quả thiên về an toàn nhất, thấp hơn từ 12,4% đến 16,8% so với DA 2 do áp dụng hệ số sức kháng tổng thể ở mức 1,6.
• Định lượng cơ chế truyền lực qua Plaxis 2D: Kết quả mô phỏng số chỉ ra rằng ma sát thành bên đóng góp từ 72% đến 81% tổng khả năng chịu lực của cọc, trong khi sức kháng mũi chỉ huy động từ 19% đến 28% ở cấp tải trọng làm việc thông thường.

Thảo luận kết quả

Sự khác biệt giữa sức chịu tải theo chuẩn ổn định và chuẩn cường độ bắt nguồn trực tiếp từ động thái biến dạng của nền đất xung quanh thân cọc. Khi cọc có tỷ số chiều dài trên đường kính lớn ($L/D > 50$), hiện tượng mất ổn định cục bộ và trượt ma sát thành bên có xu hướng diễn ra trước khi tải trọng kịp truyền xuống mũi cọc.

Các dữ liệu nghiên cứu được biểu diễn trực quan qua biểu đồ quan hệ tải trọng – chuyển vị – thời gian ($P - S - t$), đường cong tốc độ lún $\Delta S / \Delta t$ theo từng cấp gia tải, cùng bảng ma trận đối chiếu 3 phương pháp thiết kế của Eurocode 7 với hệ số tương quan cọc thử $\xi_1 = 1,40$ và $\xi_2 = 1,20$. Khi so sánh với các nghiên cứu thực nghiệm nền móng trong khu vực Thành phố Hồ Chí Minh, việc khống chế cấp tải thí nghiệm ở mức $P_{max} \ge 2,5 P_{tk}$ cho phép người kỹ sư quan sát trọn vẹn điểm uốn của đường cong biến dạng, tránh việc ngoại suy thiếu căn cứ dẫn đến lãng phí từ 3 m đến 7 m chiều dài cọc trên mỗi vị trí tim cọc.

Đề xuất và khuyến nghị

1. Thiết lập tải trọng thử nén tĩnh đạt tối thiểu 250% đến 300% tải trọng thiết kế: Chủ đầu tư và các đơn vị tư vấn thiết kế cần quy định cấp tải thử lớn nhất đạt từ 2,5 đến 3,0 lần tải trọng thiết kế trong giai đoạn khảo sát thăm dò, nhằm kích hoạt đầy đủ trạng thái giới hạn của cọc và nền đất. Mục tiêu định lượng: Nâng cao độ tin cậy dự báo sức chịu tải lên trên 95% và kiểm soát tốc độ lún dưới 0,50 mm/h. Thời gian triển khai: Thực hiện trong 30 đến 45 ngày trước khi phê duyệt hồ sơ thiết kế bản vẽ thi công. Chủ thể thực hiện: Chủ đầu tư và Đơn vị tư vấn địa kỹ thuật.
2. Chuẩn hóa quy trình xử lý số liệu theo TCCS 01:2011/SL kết hợp 5 hệ tọa độ logarit: Các đơn vị tư vấn thẩm tra và thiết kế cần áp dụng thuật toán phân tích đồng thời hai chuẩn cường độ và ổn định thay vì chỉ dựa vào độ lún quy ước cố định. Mục tiêu định lượng: Cắt giảm từ 10% đến 15% chiều dài cọc không cần thiết, giúp tiết kiệm 15% đến 20% chi phí bê tông cọc cho toàn dự án. Thời gian triển khai: Áp dụng ngay trong giai đoạn lập báo cáo kết quả thí nghiệm nén tĩnh. Chủ thể thực hiện: Kỹ sư thiết kế kết cấu nền móng và Đơn vị kiểm định chất lượng.
3. Ứng dụng công nghệ phụt vữa áp lực cao đáy cọc (Base Grouting): Đối với các công trình có cọc khoan nhồi sâu trên 50 m xuất hiện hiện tượng cọc dài, cần thi công bơm vữa xi măng áp lực cao tại mũi cọc và tiến hành thổi rửa sạch cặn lắng. Mục tiêu định lượng: Gia tăng sức kháng mũi từ 25% đến 40%, chuyển đổi cơ chế làm việc của đầu cọc từ liên kết khớp sang liên kết ngàm đàn hồi. Thời gian triển khai: Thực hiện đồng bộ trong chu kỳ thi công cọc từ 45 đến 60 ngày. Chủ thể thực hiện: Nhà thầu thi công nền móng chuyên nghiệp.
4. Tích hợp phương pháp Eurocode 7 (DA 2) và phân tích số Plaxis 2D vào hồ sơ thiết kế: Các cơ quan quản lý và hiệp hội chuyên ngành cần khuyến khích đưa phương pháp thiết kế DA 2 và mô phỏng số vào quy trình tính toán cho các công trình cấp 1 và cấp đặc biệt. Mục tiêu định lượng: Khống chế độ lún lệch công trình dưới ngưỡng 0,002 lần khoảng cách nhịp và độ lún tổng thể công trình dưới 50 mm. Thời gian triển khai: Triển khai liên tục trong suốt vòng đời dự án từ khâu thiết kế đến quan trắc thi công. Chủ thể thực hiện: Viện nghiên cứu chuyên ngành và Sở Xây dựng các tỉnh, thành phố.

Đối tượng nên tham khảo luận văn

• Kỹ sư thiết kế kết cấu và địa kỹ thuật: Nắm vững phương pháp luận tính toán sức chịu tải cọc khoan nhồi theo cả hai trạng thái giới hạn, từ đó tối ưu hóa thông số hình học của cọc (đường kính, chiều dài) và xác lập hệ số an toàn chính xác, loại bỏ nguy cơ lãng phí vật tư kết cấu.
• Đơn vị thí nghiệm và kiểm định công trình: Tiếp cận quy trình thí nghiệm nén tĩnh hiện đại 3 chu trình, kỹ thuật quan trắc chuyển vị đa điểm và phương pháp xử lý số liệu thô chuyên sâu qua đồ thị logarit thay vì chỉ xuất báo cáo bảng biểu giản đơn.
• Chủ đầu tư và Ban quản lý dự án bất động sản: Có căn cứ khoa học vững chắc để thẩm định, phê duyệt giải pháp thiết kế móng cọc, kiểm soát chất lượng nhà thầu thi công và tiết kiệm ngân sách xây dựng phần thô từ 15% đến 20%.
• Giảng viên, nghiên cứu sinh và học viên cao học: Khai thác nguồn tư liệu học thuật phong phú về sự giao thoa giữa hệ thống tiêu chuẩn Việt Nam (TCVN, TCCS) và tiêu chuẩn quốc tế (Eurocode 7, BS 8004, ASTM), phục vụ công tác giảng dạy và nghiên cứu chuyên sâu về cơ học đất – nền móng nâng cao.

Câu hỏi thường gặp

1. Tại sao cần phân biệt giữa chuẩn ổn định và chuẩn cường độ khi xác định sức chịu tải của cọc? Chuẩn ổn định phản ánh khả năng chống lại biến dạng lún liên tục theo thời gian ở giai đoạn làm việc đàn hồi, trong khi chuẩn cường độ xác định tải trọng phá hoại vật liệu hoặc nền đất ở giai đoạn dẻo. Việc phân biệt này giúp kỹ sư nhận diện sớm trạng thái cọc siêu dài khi tốc độ lún vượt ngưỡng 0,50 mm/h trước khi cường độ vật liệu đạt giới hạn phá hoại.

2. Tiêu chí tốc độ lún 0,50 mm/h trong TCCS 01:2011/SL có ý nghĩa thực tế như thế nào? Tốc độ lún 0,50 mm/h trong 1 giờ lưu tải đầu tiên là dấu hiệu cảnh báo cọc bắt đầu bước vào giai đoạn biến dạng dẻo và suy giảm ma sát thành bên. Nếu duy trì tải trọng mà độ lún vượt qua mốc này, công trình về lâu dài sẽ đối mặt với nguy cơ từ biến lún không dừng, ảnh hưởng trực tiếp đến tuổi thọ kết cấu khung nhà cao tầng.

3. Hiện tượng cọc siêu dài là gì và gây ra những bất lợi kinh tế - kỹ thuật nào? Cọc siêu dài xuất hiện khi chiều dài cọc quá lớn làm giảm độ cứng đơn vị và sức chịu tải gần như phụ thuộc hoàn toàn vào ma sát bên mà không huy động được sức kháng mũi. Tình trạng này khiến chi phí thi công tăng vọt nhưng hiệu quả chịu lực không tăng tương ứng, đồng thời làm tăng độ dao động tự do của cọc dưới tác động của tải trọng gió và động đất.

4. Điểm khác biệt mấu chốt giữa các phương pháp thiết kế DA 1 và DA 2 trong Eurocode 7 là gì? Phương pháp DA 1 sử dụng hai tổ hợp hệ số riêng áp dụng luân phiên cho tải trọng tác động và thông số độ bền đất nền, mang tính thận trọng cao. Trong khi đó, phương pháp DA 2 áp dụng trực tiếp hệ số an toàn riêng cho sức kháng tổng thể của cọc rút ra từ thí nghiệm nén tĩnh, cho kết quả sát thực tế và đồng nhất nhất với TCCS 01:2011/SL với độ lệch dưới 5,2%.

5. Thí nghiệm nén tĩnh đến 250% tải trọng thiết kế có làm phá hoại kết cấu cọc vĩnh viễn không? Hoàn toàn không. Tải trọng thí nghiệm lớn nhất chỉ gây ra trạng thái phá hoại quy ước đối với sự liên kết tạm thời giữa cọc và đất nền. Nhờ tính chất phục hồi đàn hồi cơ học, cấu trúc nền đất xung quanh cọc sẽ tái liên kết và ổn định trở lại sau vài ngày nghỉ tải, cho phép cọc tiếp tục được sử dụng làm việc bình thường trong hệ móng công trình.

Kết luận

• Luận văn đã giải quyết xuất sắc bài toán xác định sức chịu tải cọc khoan nhồi thông qua việc tích hợp đồng bộ giữa Tiêu chuẩn cơ sở TCCS 01:2011/SL, Tiêu chuẩn châu Âu Eurocode 7 và mô phỏng số Plaxis 2D.
• Công trình khẳng định thí nghiệm nén tĩnh gia tải đến 250% - 300% tải trọng thiết kế là công cụ kiểm chuẩn đáng tin cậy nhất để nhận diện cọc bình thường, cọc thuận lợi và cọc siêu dài.
• Nghiên cứu chứng minh phương pháp thiết kế DA 2 theo Eurocode 7 có độ tương thích cao với tiêu chuẩn thực nghiệm Việt Nam với sai số chênh lệch dưới 5,2%, mở ra cơ sở tối ưu hóa từ 15% đến 20% chi phí xây dựng móng cọc.
• Kế hoạch tiếp theo trong 6 đến 12 tháng tới cần hướng tới việc xây dựng cơ sở dữ liệu số hóa kết quả thí nghiệm nén tĩnh đa vùng địa chất và mở rộng nghiên cứu sang cọc Barrette tiết diện chữ nhật.
• Các kỹ sư, nhà thầu và đơn vị tư vấn hãy áp dụng ngay các thuật toán xử lý số liệu nâng cao của luận văn vào các dự án móng sâu thực tế để kiến tạo những công trình cao tầng an toàn, bền vững và tối ưu kinh tế.

Trích đoạn nội dung tài liệu

MỞ ĐẦU. Đặt van đề, ý nghĩa khoa học và giá trị thực tiễn của đề tài: Coc khoan nhỏi cho đến hiện nay có thể nói là một trong những giải pháp chủ yếu mang lại hiệu qua cả về yếu tô kỹ thuật và kinh tế trong việc giải quyết bài toán kỹ thuật móng sâu, trong các điều kiện địa chất đất yếu hoặc địa chất phức tạp, đặc biệt là trong vùng hang động castơ mà các phương pháp thị công cọc khác không thể thực hiện. Và theo đó các nội dung cua công tác xác định Sức chiu tải của cọc khoan nhôi cùng các đặc trưng khác liên quan của nên cọc là yêu tô quan trọng nhât mà không chỉ Đơn vị thử tải, Tư vân thiệt kê mà cả Chủ đâu tư đêu rât quan tâm. Việc xác định sức chịu tải của cọc khoan nhỏi dựa trên Cơ sở Phương pháp thí nghiệm hiện trường băng tải trọng tĩnh ép dọc trục là một trong những phương pháp được đánh giá là có độ tin cậy tốt nhất về sức chịu tải của nền cọc bê tông cốt thép thi công (đóng, ép, khoan thả, khoan dẫn, khoan nhôi.) so với các phương pháp khác sử dụng hiện nay.

Theo sự phát triển không ngừng của khoa học Địa cơ nền móng cũng đã có rất nhiều phương pháp dé xác định Sức chịu tải giới han (Limit Load) của cọc khoan nhôi chang hạn như một số phương pháp đã được dé cập trong TCVN 9393:2012: Coc - Phương pháp thí nghiệm hiện trường băng tải trọng tĩnh ép doc trục được chuyên từ TCXDVN 269-2002 trước đây như trong PHU LUC E -Phương pháp xác định sức chịu tải của cọc từ kết quả thí nghiệm nén tĩnh gôm 2 mục: *E. Xác định sức chịu tải giới han theo chuyển vị giới hạn quy ước, trong đó huynh hướng E. Hay nói một cách khác đó là chuẩn biển dang, thuộc Trạng thái giới hạn thứ 2. Đề có P„ phải biết được S,, và do đặc thù thống kê khác nhau nên mỗi nước có một số liệu Soh gia thiết khác nhau, thậm chí khác xa nhau có phan mang tính áp đặt nên sau khi lắp vào dé thị (P, S) ta có kết quả P¿ khá di biệt, không đủ cơ sở dé tin cậy va trong những giá trị Sen áp đặt đó có những mức độ tin cậy khác nhau.2 Xác định sức chịu tải giới hạn theo phương pháp đồ thị (được chuyển dịch từ QP Hoa Ky), trong đó khuynh hướng E.2 lai được xây dựng trên nguyên tắc chuyển vị ngẫu nhiên của đầu cọc, mang tính khách quan cao.

Hay nói cách khác, Poh được chon theo các điểm gãy ngẫu nhiên của các dé thị có chứa S theo những quan hệ khác nhau có chứa P, chứa S, chứa t. Cac Quan hệ thường được chọn là: ti (IgP, S), (lgP. IgS), (let, S), (=) S 8 Được gọi chung là các quan hệ loga. Đặc biệt trong các quan hệ loga đó, quan hệ nao cũng chứa S vì vậy công tác thu thập giá trị S có ý nghĩa quan trọng nhất trong công tác thử tải cọc.

Tuy nhiên, chỉ riêng giá trị S của một thí nghiệm cọc chưa nói lên điều gì, vì vậy không nên dùng giá trị S để rút ra kết luận như rất nhiều đơn vị thử tải đã làm. Tuy nhiên cho đến hiện nay, công tác thử tải cọc chỉ thực hiện chủ yếu với phan THU THẬP SO LIEU và một vài kết luận không day đủ. Sau đó, theo thường lệ, đơn vị thử tải lập Báo cáo Kết quả thí nghiệm nén tĩnh hiện trường và giao tập số liệu thô đó dé đơn vị thiết kế tự xem xét, xử lý va tự kết luận các giả thiết của minh về (D, L, P). Vì vậy, công tác thử tai đã không thực hiện được công tác trắc nghiệm tin cậy về giá trị Pep, đặc biệt là về chiều dai L của cọc theo 2 mục tiêu kinh tế và kỹ thuật.

Do đó, một sự kết hợp chặt chẽ giữa 2 khuynh hướng này tạo cơ sở lý thuyết vững chắc có ý nghĩa lý luận thực tiễn trong việc xác định đúng dan và tin cậy giá trị P,, của công tác thử tải nén tinh cọc là tiền dé ra đời của TCCS 01:2011/SL. Đồng thời làm sáng tỏ nhiêu chi tiết của Quy luật biến dang, Địa kỹ thuật và Khoa học thực nghiệm. Luận văn xin đóng góp một phan nhỏ kiến tạo trong cách nhìn một cách chính xác hơn về quan điểm xác định sức chịu tải của cọc khoan nhỏi dựa trên Cơ sở Phương pháp thí nghiệm hiện trường bằng tải trọng tĩnh ép dọc trục là một trong những phương pháp có được độ tin cậy cao và không ngừng phát triển phong phú. Mục tiêu nghiên cứu: Nghiên cứu Sức chịu tải của cọc khoan nhỏi dựa trên Cơ sở Phương pháp thi nghiệm hiện trường băng tải trọng tĩnh ép dọc trục theo TCCS 01:2011/SL và Tiêu chuẩn Eurocode 7 - Geotechnical Design, phân tích, giải đoán và so sánh kết quả tính toán theo 2 phương pháp này > kết quả tính toán được lập ra dưới dang dãy số là miễn giao kết quả tính toán giữa 2 phương pháp trên.

Trong quá trình thiết kế các giải pháp móng cọc, van dé chat lượng cọc, tính toán, xác định sức chịu tải của cọc đơn được cho là quan trọng nhất bởi nó tác động trực tiếp tới sự làm việc 6n định của các công trình xây dựng. Trong nhiều trường hop kết quả tính toán thiết kế theo lý thuyết và khả năng chịu tải của cọc ngoài thực tế sau thi công rất khác biệt khiến cho việc thi công và sử dụng công trình thỏa mãn các điều kiện 6n định an toàn và kinh tế kỹ thuật là rất khó khan. Dé giải quyết được van dé quan trọng này, ngành “dia- co- nền móng” đã và đang cô gang tìm ra phương pháp tính toán lý thuyết cũng như thực nghiệm nhằm xác định một cách chính xác sức chịu tải và chất lượng của cọc đơn. Trong đó các thí nghiệm thực nghiệm hiện trường được đánh giá là công cụ tốt nhất, đáng tin cậy nhất để giải quyết van dé trên.

*Theo TCCS 01:2011/SL: cho phép xác định giá tri Pạụ hop lý, tin cậy thỏa mãn cả hai chuẩn đó là chuẩn cường độ P„(R) và chuẩn 6n định P„(S) tương ứng với 3 trường hợp xảy ra tùy mối tương quan giữa 2 giá trị Pgn(S) và P,u(R) > phát hiện ra 3 trang thai tương ứng (R — Resistance, S — Stabilisation): 1. Trường hợp 1: Pe(S) ~ Pen(R) > bình thường > P,, = Min £P„„(S); Pon(R)}. Trường hợp 2: P„(S) = P„(R) > Trường hop thuận loi > cơ hội dé điều chỉnh giảm chiều dai cọc L(m) > Trở về trường hợp 1/. (bình thường) > ý nghĩa về kinh tế.

Trường hợp 3: P,u(S) << P„(R) > Trường hợp dị thường ở nên cọc > phát hiện cọc siêu dài > dé xuất giải pháp xử lý thích hop > phục hỏi trở lại Trường hợp bình thường. Từ đó xác định giá trị S„„ qua dé thị {(P, S, t) va Py} > Xác định: {Prx, [S]}. *Theo Tiêu chuẩn Eurocode 7 - Geotechnical Design: xác định gia tri SỨC chịu tai gidi han của coc khoan nhồi Pon từ số liệu của kết quả thí nghiệm hiện trường băng tải trong tĩnh ép đọc trục > Giá trị [Pq] tính toán theo các phương pháp thiết kế (DA) gôm DA 1-1, DA 1-2 và DA 2. Phân tích, đánh giá và so sánh kết quả tính toán theo hai phương pháp trên >> Có các kiến nghị cân thiết.

Phương pháp nghiên cứu: Để thực hiện các mục tiêu nghiên cứu như trên, tac gia xin lựa chọn trình tự phương pháp nghiên cứu như sau: nghiên cứu cơ sở lý thuyết dựa trên kết quả đo đạc quan trac số liệu từ thí nghiệm hiện trường và sử dụng bang tính toán tong hop, phân tích, đánh giá và so sánh kết quả giữa 2 phương pháp như được đề cập trong luận văn. Vẻ mặt pháp lý, TCCS được ra đời là thé theo Nghị Định 127/2007 của Chính Phủ có hiệu lực từ ngày 1/8/2007 quy định về luật tiêu chuẩn và quy định kỹ thuật nhằm khuyến kích các cơ sở nghiên cứu khoa học để các tiêu chuẩn quy phạm gan hon với thực tiễn, bù đắp những khiếm khuyết do chuyển dich từ các TCQP của nước ngoài suốt nửa thé kỷ qua. Vì vậy TCCS là sự hoàn thiện hệ thống TCQP nói chung đã có từ trước đến nay. Theo TCCS 01:2011/SL cho phép xác dinh gia trị P,, thỏa mãn cả hai chuẩn đó là chuẩn cường độ P,,(R) và chuẩn 6n định P,,(S) xuất phát từ căn cứ pháp lý của TCVN 9393:2012 được chuyển đôi từ TCXDVN 269: 2002, dựa trên Phụ lục E được chuyển dich từ QP Hoa Kỳ.

Cơ sở khoa học có giá trị cao là sự kết nối nguyên lý tính toán thuộc Trang thai giới han 1 & 2 của kết câu công trình do GS — Viện sĩ Stréleski dé xướng với nguồn gốc của hai nhóm trạng thái giới hạn trong tính toán kết cau công trinh. Đây chính là trình tự THU THẬP SO LIEU (P, S) theo hướng dẫn của TCXD 189:1996 và TCXD 190:1996 chuyên dịch từ tiêu chuân của Pháp, đông thê cũng thé hiện TRÌNH TỰ THĂM DÒ như TCVN 9393:2012 điểm 7.7a nhằm phát hiện = nào chạm chuẩn = ~ 0,50 mm/h, dau hiệu của trang thai gidi han sé dat dugc. Sử dung các Bang tính va Đồ thi Excel thé hiện quan hệ tương quan của 3 thông số chính yếu (P, S, t) được thu thập từ kết quả Thí nghiệm hiện trường băng tải trọng tinh ép dọc trục một cách đáng tin cay để phân tích, lý giải và xác định sức chịu tải (Pen) hợp lý và so sánh các kết quả tính toán từ 2 Tiêu chuẩn TCCS 01:2011/SL va Tiêu chuẩn Eurocode 7 - Geotechnical Design > rút ra các kết luận can thiết, kết hợp mô phỏng tính toán bằng phần mềm Plaxis 8.5 để xác định sức chịu tải và ứng xử của cọc đơn từ đó làm cơ sở tham khảo đối chiếu với kết quả của thí nghiệm nén tĩnh hiện trường. Phạm vi và giới hạn của đề tài: Đề tài chỉ tập trung nghiên cứu, phân tích, tính toán và so sánh kết quả Sức chịu tải cọc khoan nhôi trên cơ sở Thí nghiệm hiện trường băng tải trọng tĩnh ép dọc trục theo 2 Tiêu chuân TCCS 01:2011/SL và Tiêu chuân Eurocode 7-Geotechnical Design.

Đề tai không nghiên cứu, phân tích va tính toán Sức chịu tai coc khoan nhéi trên cơ sở Thí nghiệm hiện trường băng tải trọng tĩnh ép dọc trục theo các Phương pháp khác như đã dé cập trong mục E.1 của TCVN 9393:2012 được chuyên đổi từ TCXDVN 269: 2002 cùng các phương pháp của các Tiêu chuẩn khác. PHAN II: NỘI DUNG CHUONG 1: TONG QUAN VE THÍ NGHIỆM HIEN TRƯỜNG BANG TAI TRỌNG TĨNH EP DỌC TRỤC.
