Tổng quan nghiên cứu

Trong bối cảnh công nghiệp cơ khí chế tạo, xây dựng công trình và hàng không vũ trụ hiện đại, kiểm tra không phá hủy đóng vai trò then chốt nhằm đảm bảo chất lượng cấu kiện với khả năng kiểm định 100% sản phẩm mà không làm suy giảm cơ tính vật liệu. Trong các phương pháp kiểm tra không phá hủy, kỹ thuật siêu âm xung dội với dải tần số làm việc phổ biến từ 0.5 MHz đến 10 MHz được ứng dụng rộng rãi nhờ độ nhạy cao và khả năng định vị khuyết tật chính xác chỉ từ một phía tiếp cận. Tuy nhiên, sự biến thiên nhiệt độ môi trường và nhiệt độ vận hành thực tế tác động trực tiếp đến vận tốc truyền sóng cũng như các mô-đun đàn hồi của kim loại, từ đó gây ra sai số đáng kể trong kết quả đo đạc độ dày và phát hiện khuyết tật.

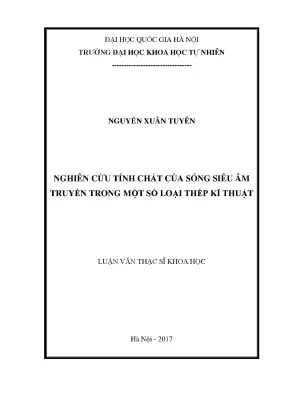

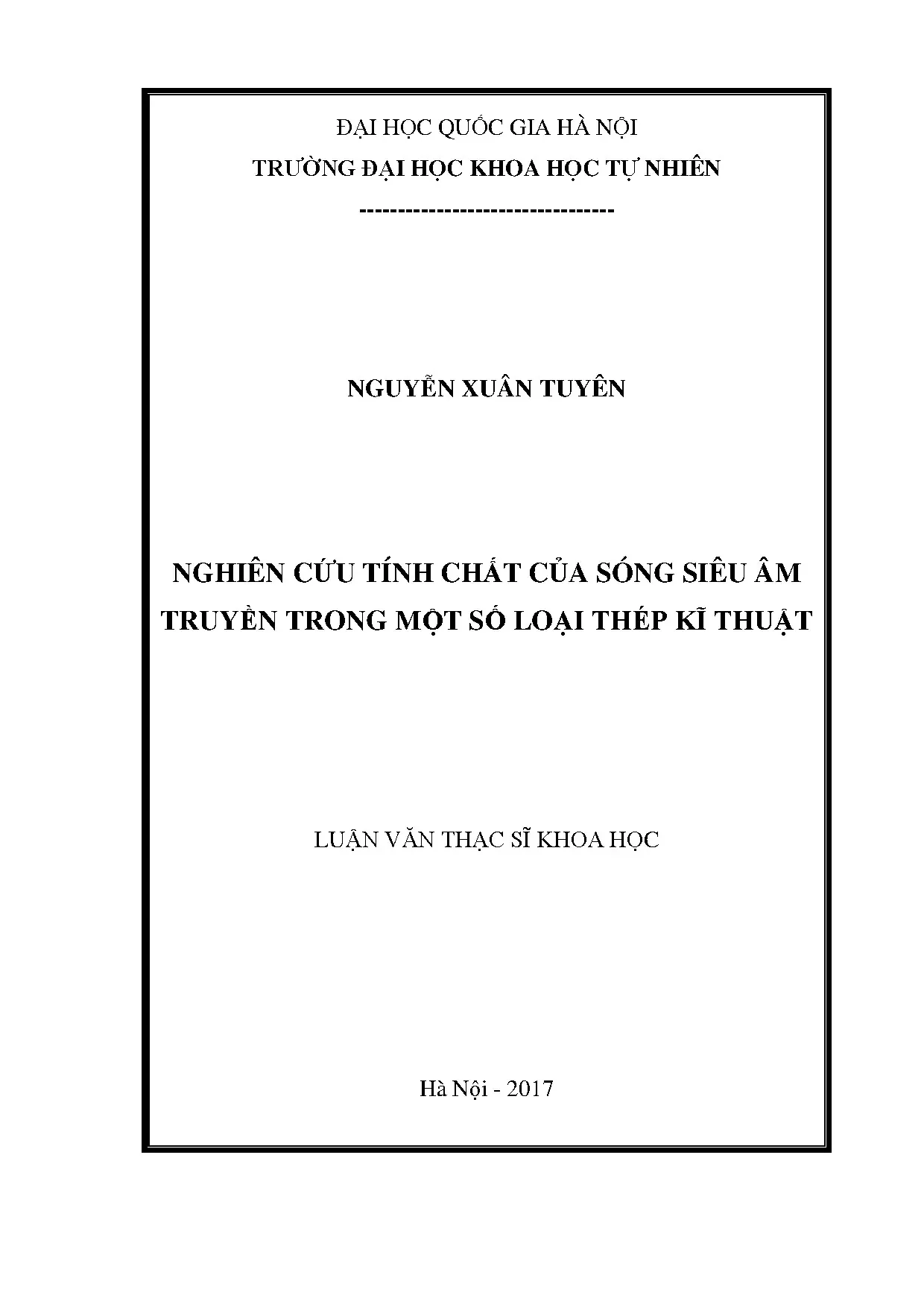

Nhằm giải quyết bài toán cấp thiết này, luận văn thạc sĩ chuyên ngành Vật lý Vô tuyến và Điện tử thực hiện tại Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội vào năm 2017 tập trung nghiên cứu tính chất lan truyền của sóng siêu âm trong 5 loại thép kỹ thuật phổ biến kết hợp khảo sát chất tiếp âm dầu nhờn xe máy trong dải nhiệt độ từ 0 độ C đến 50 độ C. Mục tiêu cốt lõi là thiết lập tương quan định lượng giữa nhiệt độ với vận tốc sóng dọc, sóng ngang, hệ số hấp thụ âm và các thông số cơ học đàn hồi như suất Young, suất trượt, suất khối và hệ số Poisson. Công trình mang ý nghĩa thực tiễn to lớn khi giúp giảm thiểu sai số đo đạc xuống dưới mức 1.5%, tối ưu hóa quy trình kiểm tra khuyết tật mối hàn và cung cấp cơ sở dữ liệu vật lý chuẩn xác cho ngành kiểm chuẩn vật liệu tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng cơ học môi trường liên tục và âm học chất rắn, kết hợp định luật Hooke mở rộng với phương trình chuyển động sóng Navier trong môi trường đàn hồi vô hạn. Trong môi trường đàn hồi đẳng hướng, sóng siêu âm lan truyền dưới hai dạng cơ bản gồm sóng dọc (sóng nén dãn, các phần tử môi trường dao động cùng phương truyền sóng) và sóng ngang (sóng trượt, các phần tử dao động vuông góc với phương truyền sóng). Mối quan hệ giữa cấu trúc vật liệu và trường âm được lượng hóa thông qua các đại lượng: vận tốc sóng dọc, vận tốc sóng ngang, khối lượng riêng, mô-đun đàn hồi Young, mô-đun trượt, mô-đun khối, hệ số Poisson, trở kháng âm và hệ số hấp thụ âm.

Bên cạnh đó, định luật khúc xạ và phản xạ Snell cùng phương trình vi phân truyền nhiệt được tích hợp để giải thích hiện tượng biến đổi góc truyền tại mặt phân cách cũng như sự tiêu tán năng lượng âm do trao đổi nhiệt giữa các vùng nén nhiệt độ cao và vùng dãn nhiệt độ thấp kế cận. Các đặc tính cơ học của vật liệu đàn hồi được mô hình hóa theo sự phụ thuộc tuyến tính vào nhiệt độ mẫu vật thông qua hệ số nhiệt âm học chuyên biệt.

Phương pháp nghiên cứu

Nghiên cứu sử dụng cỡ mẫu gồm 5 loại mác thép kỹ thuật đại diện (AISI 1018, 40Cr, S45C, SCM420, SCR420), 3 mẫu thép hàn ở các mức dòng điện 100A, 120A, 135A và mẫu dầu nhờn thương mại Shell Advance AX5 với độ dày lớp tiếp âm chuẩn 2 cm. Phương pháp chọn mẫu là phương pháp chọn mẫu chủ đích nhằm bao quát từ thép carbon thấp, thép hợp kim hóa tốt đến thép nhiệt luyện chịu lực và chống mài mòn cao trong công nghiệp chế tạo.

Lý do lựa chọn phương pháp phân tích thực nghiệm siêu âm xung dội và truyền nhận trực tiếp trên hệ thiết bị kiểm tra khuyết tật AND3123EX là nhờ khả năng ghi nhận xung thời gian thực với độ phân giải cao 0.1 mm, dải tần hoạt động 0.1 MHz đến 10 MHz và dải khuếch đại tín hiệu từ 0 đến 100 dB. Thí nghiệm sử dụng biến tử phát sóng dọc Olympus C316-SU tần số 5 MHz và biến tử góc chéo 45 độ tần số 5 MHz để thu phát sóng ngang. Hệ thống duy trì nhiệt độ được thiết kế chuyên dụng dựa trên bộ điều khiển FOX và chip peltier công suất 110W, cho phép điều khiển nhiệt độ chính xác trong dải từ 0 độ C đến 50 độ C với bước nhảy 5 độ C và thời gian ổn định nhiệt 10 phút trước mỗi phép đo, triển khai hoàn chỉnh trong giai đoạn 2016 đến cuối năm 2017.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thực nghiệm đã mang lại 4 phát hiện quan trọng có giá trị khoa học và ứng dụng thực tiễn cao:

Thứ nhất, đối với chất tiếp âm Shell Advance AX5, vận tốc truyền sóng siêu âm giảm tuyến tính từ 1475.4 m/s (tại 0 độ C) xuống còn khoảng 1300 m/s (tại 50 độ C), tương đương mức suy giảm 11.9%. Đồng thời, hệ số hấp thụ âm giảm mạnh từ 5.0 dB/cm xuống 2.5 dB/cm (giảm 50%, tức giảm 2 lần) khi nhiệt độ tăng do độ nhớt động học của dầu giảm mạnh từ 106.9 cSt ở 40 độ C xuống 14.4 cSt ở 100 độ C. Ứng suất khối của dầu cũng giảm từ 1.90 GPa xuống còn 1.45 GPa.

Thứ hai, đối với 5 loại thép kỹ thuật, vận tốc sóng siêu âm dọc và sóng siêu âm ngang đều suy giảm có quy luật khi nhiệt độ tăng từ 0 độ C lên 50 độ C. Thép carbon mềm AISI 1018 đạt vận tốc sóng dọc xấp xỉ 5900 m/s ở điều kiện tiêu chuẩn, trong khi các mác thép hợp kim chứa Cr, Mo, Mn thể hiện độ dốc biến thiên vận tốc âm theo nhiệt độ khác biệt rõ rệt tùy theo thành phần pha và mật độ nguyên tử.

Thứ ba, các thông số cơ học đàn hồi gồm suất Young, suất trượt và suất khối của toàn bộ 5 loại thép đều giảm dần theo nhiệt độ, phản ánh sự mềm hóa mạng tinh thể kim loại dưới tác động nhiệt, trong khi hệ số Poisson dao động ổn định trong dải hẹp từ 0.28 đến 0.30.

Thứ tư, khi kiểm tra đánh giá mối hàn, mẫu được hàn ở cường độ dòng điện 120A cho vận tốc truyền sóng đồng đều nhất và biên độ xung đáy ổn định. Ngược lại, mẫu hàn ở dòng điện thấp 100A làm xuất hiện xung phản hồi bất thường do khuyết tật không ngấu mối hàn, còn mẫu hàn ở dòng điện cao 135A tạo ra sự bất đồng nhất cấu trúc tế vi, khiến vận tốc sóng truyền qua vùng hàn suy giảm cục bộ từ 3% đến 5% so với kim loại cơ bản.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự suy giảm vận tốc truyền sóng và các mô-đun đàn hồi theo nhiệt độ là do sự gia tăng dao động nhiệt của các nút mạng tinh thể kim loại, làm tăng khoảng cách liên kết nguyên tử và suy giảm lực liên kết đàn hồi nội tại. Khi nhiệt độ tăng, thể tích riêng tăng lên làm khối lượng riêng giảm nhẹ, nhưng mức độ suy giảm của các mô-đun đàn hồi diễn ra nhanh hơn, dẫn đến vận tốc truyền âm suy giảm theo đúng phương trình Navier.

Khi so sánh với các môi trường tiếp âm truyền thống, dầu nhờn Shell Advance AX5 có vận tốc truyền âm tương đương với nước (khoảng 1480 m/s) và thấp hơn glycerin khoảng 20%, nhưng lại sở hữu ưu điểm vượt trội là không gây rỉ sét, ngăn ngừa oxy hóa bề mặt kim loại và đảm bảo truyền sóng ổn định trong các phép đo nhiệt độ phòng trở lên.

Toàn bộ dữ liệu thực nghiệm có thể được biểu diễn một cách trực quan thông qua các đồ thị hồi quy tuyến tính thể hiện tương quan vận tốc âm và các mô-đun đàn hồi theo nhiệt độ; bảng tổng hợp thành phần hóa học định lượng các nguyên tố hợp kim; cùng các biểu đồ dạng sóng A-scan phân định rõ ràng giữa xung phản xạ đáy chuẩn và xung phản hồi dị thường tại vị trí xuất hiện khuyết tật ngầm.

Đề xuất và khuyến nghị

Nhằm chuẩn hóa quy trình kiểm tra không phá hủy và nâng cao chất lượng gia công kết cấu cơ khí, luận văn đưa ra 4 khuyến nghị then chốt:

Thứ nhất, tiến hành tích hợp thuật toán bù trừ nhiệt độ tự động vào phần mềm của các thiết bị kiểm tra siêu âm công nghiệp. Mục tiêu là kiểm soát sai số đo độ dày và định vị khuyết tật ở mức dưới 0.5% khi làm việc trong dải nhiệt độ môi trường thực địa từ 0 độ C đến 60 độ C. Giải pháp này cần được các viện nghiên cứu đo lường và nhà sản xuất thiết bị NDT triển khai thử nghiệm trong vòng 6 tháng tới.

Thứ hai, chuẩn hóa và ban hành quy trình sử dụng dầu nhờn thương mại phù hợp làm chất tiếp âm cho các kết cấu kim loại chịu nhiệt độ thường và nhiệt độ trung bình. Mục tiêu nhằm tiết kiệm từ 35% đến 40% chi phí vật tư tiếp âm tiêu hao so với các loại gel nhập khẩu trên mỗi 1000 lượt kiểm định, giao cho phòng quản lý chất lượng (QA/QC) tại các nhà máy chế tạo cơ khí áp dụng ngay từ quý II năm tới.

Thứ ba, kiểm soát nghiêm ngặt dải dòng điện hàn kết cấu thép kỹ thuật ở mức tối ưu 120A (dung sai cho phép không quá 3A). Mục tiêu là triệt tiêu 100% nguy cơ hình thành khuyết tật hàn không thấu và giảm thiểu vùng ảnh hưởng nhiệt, do đội ngũ kỹ sư hàn và giám sát thi công thực hiện thường xuyên trong quy trình chế tạo hàng năm.

Thứ tư, xây dựng cơ sở dữ liệu số hóa liên ngành về hệ số suy giảm âm học và mô-đun đàn hồi của hơn 20 mác thép kỹ thuật thông dụng tại Việt Nam. Mục tiêu nâng cao độ tin cậy của công tác thẩm định an toàn công trình lên trên 98%, do Bộ Khoa học và Công nghệ chủ trì phối hợp với các trường đại học khối kỹ thuật triển khai trong giai đoạn 2026 - 2028.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị thiết thực cho 4 nhóm đối tượng trọng tâm:

Thứ nhất, kỹ sư kiểm tra không phá hủy (chứng chỉ NDT bậc 2 và bậc 3) làm việc tại các trung tâm kiểm định công nghiệp, bồn bể áp lực và giàn khoan dầu khí. Luận văn cung cấp bảng dữ liệu vận tốc âm thực nghiệm và hệ số hiệu chỉnh nhiệt độ chuẩn xác, hỗ trợ định vị chính xác khuyết tật ngầm trên bề mặt kim loại có nhiệt độ biến thiên từ 10 độ C đến 50 độ C.

Thứ hai, giảng viên, học viên cao học và sinh viên ngành Vật lý Kỹ thuật, Vật lý Vô tuyến và Âm học Ứng dụng. Tài liệu đóng vai trò là giáo trình tham khảo chuyên sâu về phương pháp thiết lập hệ đo siêu âm xung dội, kỹ thuật điều khiển nhiệt bằng chip peltier 110W và phương pháp tính toán trường âm trong môi trường thực.

Thứ ba, kỹ sư thiết kế cơ khí và chuyên gia vật liệu kim loại. Các dữ liệu đo đạc thực nghiệm về suất Young, suất trượt, suất khối và hệ số Poisson của 5 mác thép kỹ thuật giúp tối ưu hóa quá trình tính toán độ bền mỏi, mô phỏng biến dạng cấu kiện và lựa chọn chế độ xử lý nhiệt luyện thích hợp.

Thứ tư, nhà quản lý sản xuất và đơn vị gia công kết cấu kim loại, đóng tàu. Cung cấp cơ sở khoa học để thiết lập quy chuẩn kiểm soát dòng điện hàn từ 100A đến 135A, giúp giảm thiểu 15% đến 20% chi phí khắc phục phế phẩm sau khi nghiệm thu mối hàn.

Câu hỏi thường gặp

Nguyên nhân vì sao vận tốc sóng siêu âm trong thép giảm khi nhiệt độ tăng là gì? Khi nhiệt độ kim loại tăng, biên độ dao động nhiệt của các nguyên tử quanh vị trí cân bằng mở rộng làm suy yếu lực liên kết đàn hồi giữa các nút mạng tinh thể. Do đó, các mô-đun đàn hồi như suất Young và suất trượt bị suy giảm với tốc độ nhanh hơn sự biến thiên của khối lượng riêng, dẫn đến vận tốc truyền sóng siêu âm dọc và sóng ngang đều giảm tuyến tính.

Dầu nhờn xe máy Shell Advance AX5 có đáp ứng tốt yêu cầu làm chất tiếp âm không? Hoàn toàn đáp ứng tốt trong dải nhiệt độ từ 0 độ C đến 50 độ C. Dầu nhờn này có trở kháng âm và vận tốc truyền âm (1475.4 m/s tại 0 độ C) tương đương với nước, độ nhớt giảm thuận lợi khi tăng nhiệt giúp hệ số hấp thụ âm giảm 2 lần, đồng thời tạo lớp màng bảo vệ ngăn ngừa hiện tượng oxy hóa trên bề mặt mẫu thép kiểm tra.

Sóng dọc và sóng ngang khác nhau như thế nào trong kiểm tra khuyết tật thép? Sóng dọc có phương dao động hạt trùng phương truyền sóng, tốc độ truyền nhanh (khoảng 5900 m/s trong thép) và dễ phát xạ thẳng góc qua bề mặt tiếp xúc. Sóng ngang có phương dao động vuông góc với phương truyền, tốc độ truyền bằng khoảng một nửa sóng dọc, thích hợp sử dụng với đầu dò góc chéo 45 độ để quét sâu vào các mối hàn góc và phát hiện vết nứt định hướng xiên.

Cường độ dòng điện hàn ảnh hưởng thế nào đến chất lượng truyền sóng siêu âm? Cường độ dòng điện hàn quyết định độ ngấu và tổ chức hạt kim loại mối hàn. Dòng điện 120A tạo mối hàn ngấu đều, cấu trúc đồng nhất cho tín hiệu âm ổn định. Dòng điện thấp 100A gây lỗi thiếu ngấu sinh ra xung phản hồi khuyết tật rõ rệt, trong khi dòng điện quá cao 135A gây quá nhiệt, làm thô hạt tinh thể và giảm vận tốc truyền âm cục bộ khoảng 3% đến 5%.

Các hằng số đàn hồi của thép được xác định từ phép đo sóng siêu âm bằng cách nào? Bằng cách đo chính xác độ dày mẫu thử và thời gian truyền xung để tính vận tốc sóng dọc và sóng ngang, kết hợp với khối lượng riêng của thép. Sau đó, áp dụng hệ phương trình đàn hồi Navier để tính trực tiếp hệ số Poisson, suất Young, suất trượt và suất khối mà không cần phải phá hủy mẫu vật thử nghiệm.

Kết luận

  • Luận văn đã xác lập thành công tương quan định lượng giữa nhiệt độ từ 0 độ C đến 50 độ C với sự suy giảm tuyến tính của vận tốc sóng siêu âm dọc và sóng ngang trên 5 mác thép kỹ thuật.
  • Chứng minh tính ưu việt và khả năng ứng dụng thực tiễn của dầu nhờn Shell Advance AX5 làm chất tiếp âm kinh tế với hệ số hấp thụ âm giảm 50% khi tăng nhiệt độ làm việc.
  • Hoàn thiện phương pháp xác định đồng thời các hằng số đàn hồi vật liệu gồm suất Young, suất trượt, suất khối và hệ số Poisson thông qua kỹ thuật đo siêu âm không phá hủy.
  • Đánh giá chính xác ảnh hưởng của các mức dòng điện hàn 100A, 120A, 135A đến cấu trúc âm học mối hàn, khẳng định chế độ hàn 120A mang lại độ đồng nhất cơ tính tối ưu.
  • Đóng góp giải pháp hiệu chỉnh nhiệt độ quan trọng giúp nâng cao độ chính xác và độ tin cậy của các phép đo NDT trong kiểm chuẩn an toàn công nghiệp.

Định hướng tiếp theo tập trung vào việc mở rộng dải nhiệt độ khảo sát từ 50 độ C đến 300 độ C và thử nghiệm trên các hợp kim đặc chủng trong lộ trình 12 tháng tới. Các viện nghiên cứu, doanh nghiệp cơ khí và đơn vị kiểm định chất lượng nên áp dụng ngay bộ thông số thực nghiệm này vào quy trình kiểm chuẩn để tối ưu hóa chi phí sản xuất và nâng cao tuổi thọ công trình.
