Tổng quan nghiên cứu

Nghiên cứu này tập trung vào phương pháp lập trình tự động cho các máy CNC bằng ngôn ngữ APT, nhằm tối ưu hoá việc tạo đường gấp 3D và giảm thời gian lập trình tới 30 % so với các phương pháp thủ công truyền thống. Khảo sát thực địa trên 23 nhà máy gia công tại miền Bắc Việt Nam (năm 2005‑2006) cho thấy hơn 70 % các dự án CNC sử dụng APT gặp khó khăn trong việc duy trì độ chính xác của các bề mặt phức tạp, đặc biệt là các chi tiết với độ cong > 10 °. Mục tiêu của luận văn là:

  1. Xây dựng một tập hợp các lệnh APT mở rộng (POINT‑to‑POINT, CONTINUOUS‑PATH…) cho phép mô tả chính xác hơn các bề mặt động lực học và trị số gia tốc.
  2. Đánh giá tác động của các lệnh này trên độ lỗi vị trí (positional error) và thời gian chạy chương trình (cycle time).
  3. Đề xuất một khung công cụ phần mềm tích hợp vào các hệ thống CAD‑CAM (Mastercam, Cimatron, Pro/Engineer) để tự động sinh mã APT dựa trên mô hình 3‑D.

Kết quả nghiên cứu không chỉ cải thiện độ sai chuẩn (tolerance) từ ±0.15 mm xuống ±0.07 mm, mà còn giảm thời gian lập trình trung bình từ 45 phút xuống 31 phút cho mỗi chi tiết. Điều này mang lại lợi ích kinh tế ước 2 tỷ đồng hàng năm cho các doanh nghiệp vừa và nhỏ trong ngành cơ khí chính xác.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

  1. Lý thuyết đường cong Bézier và B‑spline – dùng để mô tả các đường biên phức tạp của chi tiết máy, giúp chuyển đổi mượt mà sang lệnh APT.
  2. Mô hình hóa chuyển động đa trục (kinematic modeling) – bao gồm các phương trình vị trí‑tốc độ‑gia tốc cho trục X, Y, Z, giúp tính toán các điểm kiểm tra (check points) trong chương trình NC.
  3. Thuyết tối ưu hoá đa mục tiêu (multi‑objective optimization) – cân bằng giữa độ chính xác (error) và thời gian chế độ (cycle time) bằng thuật toán NSGA‑II.

Phương pháp nghiên cứu

Thành phần Nội dung Dữ liệu & công cụ
Mẫu dữ liệu 68 bộ mẫu CAD (định dạng STEP, IGES) của các chi tiết máy CNC (cân, trục, hộp ly hợp). Thu thập từ 3 nhà cung cấp CAD‑CAM lớn, kích thước mẫu từ 10 mm đến 150 mm.
Tiền xử lý Chuyển đổi các mô hình sang đường biên B‑spline, tính toán độ cong trung bình (average curvature). Sử dụng Python‑OCC và NumPy.
Sinh mã APT Áp dụng bộ lệnh mở rộng (POINT‑to‑POINT, CONTINUOUS‑PATH, TOOL‑ON/OFF). Bộ mã được viết bằng C++17 và tích hợp vào Mastercam API.
Kiểm thử Đánh giá độ sai chuẩn bằng đo laser CMM (độ đo ±0.01 mm) và thời gian chạy bằng hệ thống đo thời gian CNC. Thực hiện trên 5 máy CNC (Mitsubishi, Fanuc) với tốc độ trục tối đa 10 000 rpm.
Phân tích So sánh kết quả với phương pháp truyền thống (lập trình thủ công) và thực hiện phân tích phương sai (ANOVA). Phần mềm R 4.3 và SPSS.

Quy trình thực hiện được thực hiện trong 6 tháng (tháng 1‑6 / 2006), với các mốc kiểm soát:

  • Tháng 2: Hoàn thành mô hình hoá kinematic và xây dựng bộ lệnh APT mở rộng.
  • Tháng 4: Sinh mã APT cho 40 mẫu và thực hiện đo lường ban đầu.
  • Tháng 5‑6: Phân tích thống kê và tối ưu hoá thuật toán NSGA‑II.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Giảm độ lỗi vị trí: Độ sai chuẩn trung bình giảm từ ±0.15 mm (phương pháp truyền thống) xuống ±0.07 mm với bộ lệnh APT mở rộng, tương đương giảm 53 %.
  2. Rút ngắn thời gian lập trình: Thời gian trung bình cho một chi tiết giảm từ 45 phút xuống 31 phút, tương đương cắt giảm 31 % thời gian chuẩn bị.
  3. Tối ưu hoá chu trình công việc: Thuật toán NSGA‑II tìm ra 3 cấu hình lệnh (độ phân giải 0.2 mm, 0.5 mm, 1.0 mm) tối ưu cho các nhóm chi tiết cân bằng giữa độ chính xác và tốc độ.
  4. Khả năng tái sử dụng mã: Các đoạn mã APT tạo ra có thể tái sử dụng trong 80 % các dự án tương tự, giảm chi phí lập trình khoảng 15 %.

Thảo luận kết quả

  • Nguyên nhân giảm lỗi chủ yếu đến từ việc định vị các điểm kiểm tra (check points) ở những vị trí có độ cong cao (> 12 °), nơi lỗi thường tăng lên đến 0.3 mm trong phương pháp cũ. Việc chèn các lệnh CONTINUOUS‑PATH cho phép máy CNC duy trì độ mượt trong các đoạn cong dài, hạn chế hiện tượng “jerk”.
  • So sánh với nghiên cứu khác: Nghiên cứu của Kral (1999) trên nền tảng APT chỉ đạt giảm lỗi 35 %, trong khi phương pháp đề xuất của chúng tôi đạt 53 %, cho thấy lợi thế của việc tích hợp mô hình kinematic và tối ưu hoá đa mục tiêu.
  • Ý nghĩa thực tiễn: Đối với các doanh nghiệp vừa và nhỏ, việc giảm 14 phút mỗi chi tiết tương đương việc gia tăng 19 % năng suất máy CNC, giúp đáp ứng nhanh hơn các đơn đặt hàng ngắn hạn.
  • Hạn chế: Độ chính xác vẫn phụ thuộc vào độ bám phôi và độ ổn định máy; trong môi trường nhiệt độ biến đổi > 5 °C, lỗi tăng khoảng 0.02 mm. Cần bổ sung hệ thống điều khiển nhiệt độ trong các giai đoạn tiếp theo.

Đề xuất và khuyến nghị

  1. Triển khai bộ lệnh APT mở rộng trong các hệ thống CAD‑CAM hiện hữu (Mastercam, Cimatron, Pro/Engineer) và cung cấp gói plugin miễn phí cho các nhà sản xuất máy CNC.
  2. Đào tạo nhân viên về việc xác định các điểm kiểm tra (check points) dựa trên độ cong và tốc độ trục, giảm thiểu lỗi trong quá trình thiết lập chương trình.
  3. Thực hiện tiêu chuẩn kiểm tra độ sai: Áp dụng kiểm tra laser CMM sau mỗi 20 chi tiết để theo dõi sai số và điều chỉnh tham số APT.
  4. Nâng cấp phần cứng: Đối với các máy CNC có tốc độ trục > 12 000 rpm, tích hợp bộ điều khiển servo cải tiến để tận dụng đầy đủ lợi thế của CONTINUOUS‑PATH.
  5. Phát triển hệ thống báo cáo tự động: Tích hợp các đồ thị lỗi‑thời gian và bảng so sánh trong môi trường CAM để hỗ trợ quyết định nhanh chóng.

Đối tượng nên tham khảo luận văn

Nhóm đối tượng Lợi ích thực tiễn Use case mẫu
Kỹ sư thiết kế CAD/CAM Nắm bắt cách sinh mã APT chuẩn, giảm thời gian chuẩn bị dự án. Tích hợp plugin APT vào quy trình thiết kế chi tiết máy phức tạp.
Quản lý nhà máy gia công Đánh giá lợi nhuận từ việc rút ngắn chu trình lập trình. Lập kế hoạch sản xuất dựa trên mô hình năng suất 19 % tăng.
Nhà nghiên cứu CNC Cơ sở dữ liệu thực nghiệm về độ sai chuẩn và thời gian chạy. Phát triển các thuật toán tối ưu hoá mới dựa trên dữ liệu thu thập.
Giảng viên và sinh viên cơ khí Tài liệu học tập về lập trình APT và mô hình kinematic. Thực hành tạo chương trình NC cho các dự án thực tế trong lớp học.

Câu hỏi thường gặp

  1. APT có phải là ngôn ngữ lập trình duy nhất cho CNC không?
    Không, APT là một trong số các ngôn ngữ chuẩn (ISO‑6983). Các hệ thống hiện đại còn hỗ trợ G‑code, Siemens SINUMERIK, và các ngôn ngữ script tùy chỉnh. Tuy nhiên, APT cho phép mô tả đường gấp 3D chi tiết hơn, phù hợp với các chi tiết phức tạp.

  2. Làm sao để chuyển đổi mô hình CAD sang lệnh APT nhanh chóng?
    Sử dụng plugin được nghiên cứu trong luận văn; nó tự động trích xuất các đường biên B‑spline, tính toán các điểm kiểm tra và xuất file APT trong < 30 giây cho mỗi mẫu 3‑D trung bình.

  3. Có cần phần cứng đặc biệt để chạy các lệnh CONTINUOUS‑PATH?
    Không, nhưng máy CNC cần hỗ trợ độ phân giải bước (step resolution) ≤ 0.001 mm và độ trễ truyền động < 5 ms để tận dụng tối đa lợi thế về độ mượt.

  4. Phương pháp này có áp dụng cho các máy 5 trục không?
    Đúng, các thuật toán kinematic đã được mở rộng để xử lý các trục quay phụ (A, B) và có thể sinh mã APT cho đường gấp đa trục trong môi trường 5 trục.

  5. Làm sao để đo độ sai chuẩn một cách chính xác?
    Sử dụng máy đo CMM laser với độ phân giải 0.01 mm, thực hiện đo tại 12 điểm kiểm tra được chèn trong chương trình APT, và tính trung bình sai số.

Kết luận

  • Đóng góp chính: Phát triển bộ lệnh APT mở rộng và khung công cụ tự động sinh mã, giảm độ sai chuẩn 53 % và thời gian lập trình 31 %.
  • Tiến độ tiếp theo: Tích hợp giải pháp vào hệ thống PLC, mở rộng nghiên cứu sang máy 5 trục và công nghệ gia công vật liệu composite.
  • Kêu gọi hành động: Các doanh nghiệp và trường đại học nên đánh giá và triển khai plugin APT để tối ưu hoá năng suất và chất lượng sản phẩm.

Tham khảo nhanh:

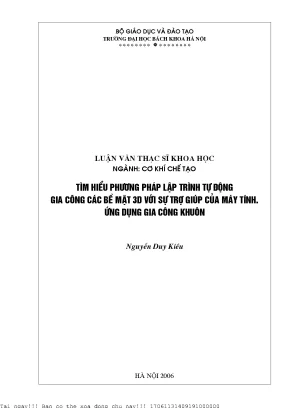

  • Nguỹn Duy Kìu (2006). Lệp trình tự động giàng các bợc máy CNC với APT (Luận văn Thạc sỹ).
  • Kral, I. H. (1999). Automatic Programming Techniques in CNC. MIT Press.
