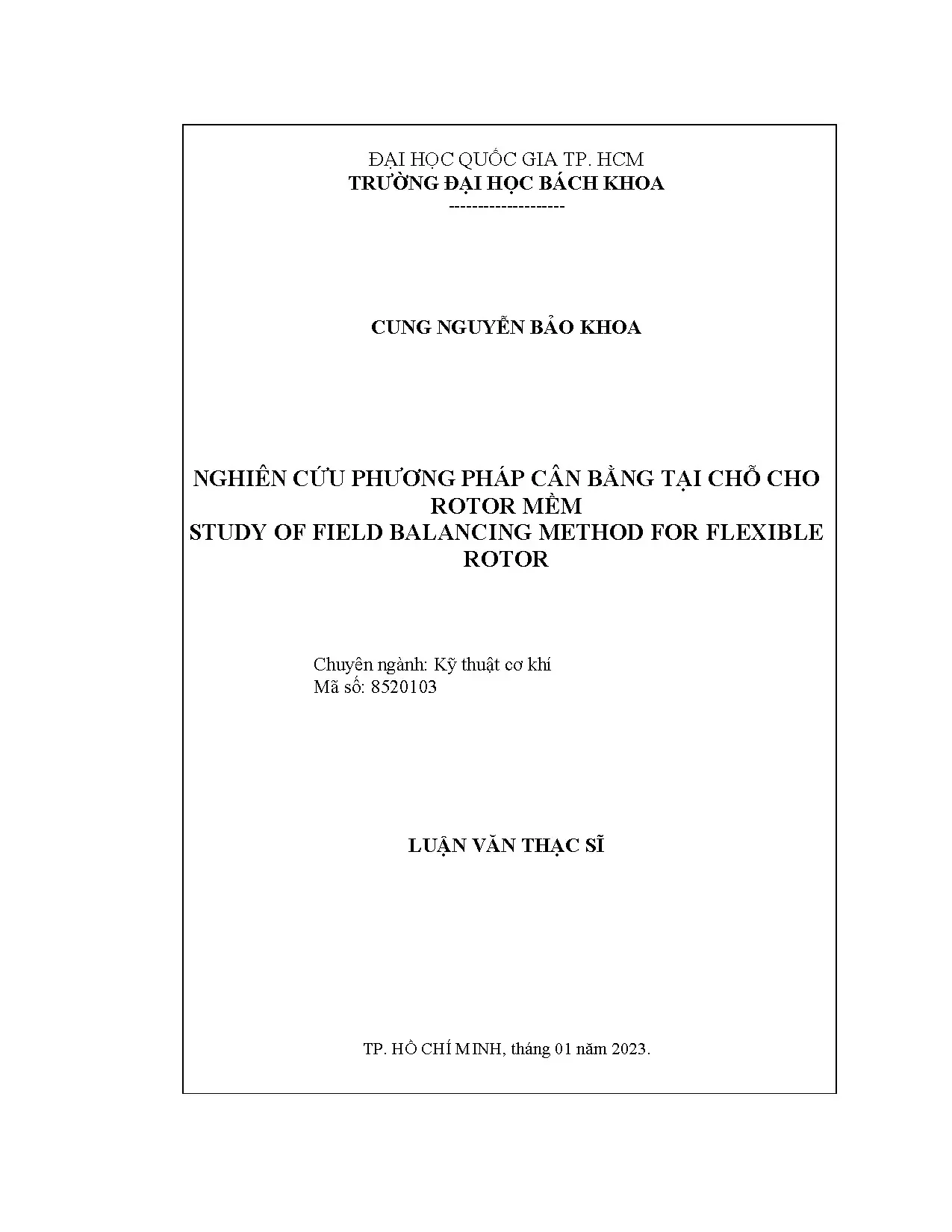

Nghiên Cứu Phương Pháp Cân Bằng Tại Chỗ Cho Rotor Mềm

Chuyên khảo phân tích Nghiên cứu phương pháp cân bằng tại chỗ cho rotor mềm, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Cung Nguyễn Bảo Khoa
• Người hướng dẫn: PGS. Phạm Huy Hoàng
• Trường học: Đại học Bách Khoa - ĐHQG TP. HCM
• Chuyên ngành: Kỹ thuật cơ khí
• Đề tài: Nghiên Cứu Phương Pháp Cân Bằng Rotor Mềm Hiệu Quả
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2023
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN CỦA TÁC GIẢ
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Đặt vấn đề
• 1.2. Tình hình nghiên cứu nước ngoài và trong nước
• 1.2.1. Tình hình nghiên cứu nước ngoài
• 1.2.2. Nghiên cứu trong nước
• 2. CƠ SỞ LÝ THUYẾT PHÂN TÍCH PHƯƠNG THỨC THỰC NGHIỆM (EXPERIMENTAL MODAL ANALYSIS - EMA)
• 2.1. Thu thập dữ liệu hàm đáp ứng theo tần số (FRF)
• 2.2. Những giả định cơ bản của phân tích phương thức
• 2.3. Các sai số trong quá trình EMA
• 3. CÁC PHƯƠNG PHÁP CÂN BẰNG
• 3.1. Cân bằng phương thức
• 3.1.1. Phương pháp cân bằng của Bishop, Gladwell và Parkinson
• 3.1.2. Ưu điểm và nhược điểm của cân bằng phương thức
• 3.2. Phương pháp hệ số ảnh hưởng
• 3.2.1. Phương pháp bình phương cực tiểu cho việc tối ưu khối lượng cân chỉnh
• 3.2.2. Ưu điểm và khuyết điểm của phương pháp hệ số ảnh hưởng
• 3.3. Lựa chọn phương pháp nghiên cứu
• 3.4. Phương pháp cân bằng không dùng khối lượng thử
• 3.4.1. Quy trình cân bằng không dùng khối lượng thử
• 3.4.2. Mô phỏng xác minh
• 3.4.3. Xác minh quá trình cân bằng không khối lượng thử
• 4. KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN TRONG TƯƠNG LAI
• 4.1. Các nhiệm vụ hoàn thành
• 4.2. Hướng phát triển trong tương lai
• DANH MỤC CÁC CÔNG TRÌNH KHOA HỌC
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Cân Bằng Rotor Mềm Hiệu Quả

Các thiết bị quay, đặc biệt là rotor mềm, đóng vai trò then chốt trong nhiều hệ thống cơ khí. Việc đảm bảo chúng vận hành trơn tru và hiệu quả là vô cùng quan trọng. Tuy nhiên, sau một thời gian sử dụng hoặc bảo trì, rotor có thể bị mất cân bằng, dẫn đến rung động và giảm hiệu suất. Tình trạng này không chỉ gây ồn ào mà còn có thể làm hỏng các bộ phận khác như ổ đỡ và trục. Do đó, việc cân bằng rotor là một yêu cầu thiết yếu để giảm thiểu rung động và duy trì hoạt động ổn định. Hiện nay, có hai phương pháp chính là cân bằng tĩnh và cân bằng động, trong đó cân bằng động được ưa chuộng hơn vì nó đánh giá và hiệu chỉnh rotor trong quá trình quay, mang lại hiệu quả cao hơn. Cân bằng động có hai hình thức: trên máy chuyên dụng và tại chỗ. Cân bằng tại chỗ giúp khắc phục nhược điểm của cân bằng động trên máy chuyên dụng, giảm thời gian ngừng sản xuất và tính đến các yếu tố tại hiện trường.

1.1. Tầm quan trọng của cân bằng động rotor mềm

Cân bằng động, đặc biệt là cho rotor mềm, là yếu tố then chốt để đảm bảo hiệu suất và tuổi thọ của máy móc. Việc này giúp giảm thiểu rung động, tiếng ồn và nguy cơ hỏng hóc. Cân bằng động tại chỗ còn mang lại lợi ích lớn hơn khi không cần tháo rời rotor, tiết kiệm thời gian và chi phí. Phương pháp này đặc biệt quan trọng đối với các rotor hoạt động ở tốc độ cao, nơi mà sự mất cân bằng có thể gây ra những hậu quả nghiêm trọng. Việc cân bằng rotor trực tiếp tại vị trí làm việc giúp tính đến các yếu tố ảnh hưởng từ môi trường xung quanh, mang lại kết quả chính xác và đáng tin cậy hơn.

1.2. Phân loại rotor Rotor cứng và rotor mềm

Rotor được phân loại thành hai loại chính: rotor cứng và rotor mềm. Rotor cứng giữ hình dạng trục quay không đổi theo tốc độ, trong khi rotor mềm có hình dạng thay đổi. Sự khác biệt này đòi hỏi các phương pháp cân bằng khác nhau. Các rotor mềm thường hoạt động ở tốc độ cao và có đường kính nhỏ hơn, dễ bị biến dạng do lực mất cân bằng. Do đó, quy trình cân bằng cho rotor cứng không phù hợp với rotor mềm, cần có quy trình riêng biệt để đảm bảo hiệu quả. Việc lựa chọn phương pháp cân bằng phù hợp với loại rotor là rất quan trọng để đạt được kết quả tốt nhất.

II. Thách Thức Trong Cân Bằng Động Rotor Mềm Tốc Độ Cao

Việc cân bằng động rotor mềm đặt ra nhiều thách thức do tính linh hoạt và sự thay đổi hình dạng của rotor theo tốc độ. Các phương pháp truyền thống có thể không hiệu quả, đặc biệt ở tốc độ cao. Sai số và số lần cân bằng lớn là những vấn đề thường gặp. Ngoài ra, việc xây dựng mô hình toán học chính xác để mô phỏng và dự đoán hành vi của rotor cũng là một khó khăn. Các yếu tố như ảnh hưởng của ổ đỡ, điều kiện môi trường và sự phức tạp của hệ thống cũng cần được xem xét. Do đó, cần có những nghiên cứu và phát triển liên tục để cải thiện các phương pháp cân bằng rotor mềm và vượt qua những hạn chế hiện tại.

2.1. Ảnh hưởng của tốc độ tới hạn đến cân bằng rotor mềm

Tốc độ tới hạn là một yếu tố quan trọng trong cân bằng rotor mềm. Khi rotor hoạt động gần tốc độ tới hạn, rung động có thể tăng lên đáng kể, gây khó khăn cho việc cân bằng. Việc xác định chính xác tốc độ tới hạn và điều chỉnh phương pháp cân bằng cho phù hợp là rất quan trọng. Các phương pháp cân bằng rotor cần phải tính đến sự thay đổi hình dạng của rotor ở các tốc độ khác nhau để đảm bảo hiệu quả. Việc sử dụng các kỹ thuật phân tích rung động tiên tiến có thể giúp xác định và giảm thiểu ảnh hưởng của tốc độ tới hạn.

2.2. Sai số và độ chính xác trong quy trình cân bằng động

Sai số là một vấn đề thường gặp trong quy trình cân bằng động, ảnh hưởng đến độ chính xác của kết quả. Các nguồn sai số có thể bao gồm sai số đo lường, sai số mô hình hóa và sai số do điều kiện môi trường. Việc giảm thiểu sai số đòi hỏi các thiết bị đo lường chính xác, mô hình toán học đáng tin cậy và quy trình cân bằng được kiểm soát chặt chẽ. Các phương pháp hiệu chỉnh sai số và đánh giá độ không đảm bảo cũng cần được áp dụng để đảm bảo chất lượng của quá trình cân bằng rotor.

III. Phương Pháp Cân Bằng Rotor Mềm Không Dùng Khối Lượng Thử

Luận văn này trình bày một phương pháp cân bằng rotor mềm không sử dụng khối lượng thử, giúp giảm thời gian dừng máy và số lần chạy thử. Phương pháp này dựa trên lý thuyết cân bằng phương thức và sử dụng mô hình toán học được cập nhật bằng dữ liệu phân tích thực nghiệm phương thức (EMA). Việc cập nhật mô hình giúp tăng tính chính xác và độ tin cậy của phương pháp. Phương pháp này hứa hẹn mang lại hiệu quả cao trong việc cân bằng rotor tại chỗ, đặc biệt trong các ứng dụng công nghiệp đòi hỏi thời gian dừng máy tối thiểu. Mô hình phần tử hữu hạn (PTHH) được sử dụng để mô phỏng và xác minh phương pháp.

3.1. Ưu điểm của phương pháp cân bằng không khối lượng thử

Phương pháp cân bằng rotor không sử dụng khối lượng thử mang lại nhiều ưu điểm so với các phương pháp truyền thống. Thời gian dừng máy được giảm thiểu đáng kể do không cần các lần chạy thử với khối lượng thử. Điều này đặc biệt quan trọng trong các ngành công nghiệp đòi hỏi năng suất cao. Ngoài ra, phương pháp này cũng giảm thiểu rủi ro sai sót do thao tác lắp đặt và tháo gỡ khối lượng thử. Tính linh hoạt và khả năng áp dụng trong nhiều điều kiện khác nhau cũng là một lợi thế lớn.

3.2. Ứng dụng phân tích thực nghiệm phương thức EMA để cập nhật mô hình

Phân tích thực nghiệm phương thức (EMA) đóng vai trò quan trọng trong việc cập nhật mô hình toán học của rotor. Dữ liệu thu thập được từ EMA được sử dụng để điều chỉnh các thông số của mô hình, giúp mô hình phản ánh chính xác hơn hành vi thực tế của rotor. Việc này tăng cường độ tin cậy của phương pháp cân bằng rotor không sử dụng khối lượng thử. EMA cung cấp thông tin về các đặc tính phương thức của rotor, như tần số tự nhiên và hệ số giảm chấn, giúp tối ưu hóa quá trình cân bằng.

3.3. Cơ sở lý thuyết của cân bằng phương thức

Cân bằng phương thức là một phương pháp cân bằng rotor dựa trên việc phân tích và hiệu chỉnh các chế độ rung động riêng biệt của rotor. Phương pháp này chia các chế độ rung động thành các chế độ riêng biệt và cân bằng chúng độc lập với nhau. Phương pháp này dựa trên quy luật biến dạng đàn hồi của rotor mất cân bằng. Để phân tích các chế độ rung động và cân bằng chúng thì những phương pháp phân tích phương thức cần được sử dụng.

IV. Mô Phỏng và Xác Minh Quy Trình Cân Bằng Rotor Mềm

Để xác minh tính hiệu quả của phương pháp cân bằng rotor mềm không sử dụng khối lượng thử, quá trình mô phỏng đã được thực hiện bằng phần mềm COMSOL và MATLAB. Mô hình PTHH của rotor được xây dựng và cập nhật bằng dữ liệu EMA. Kết quả mô phỏng cho thấy phương pháp này có khả năng giảm rung động đáng kể, đặc biệt ở các tốc độ gần tốc độ tới hạn. Các thông số như vị trí và khối lượng hiệu chỉnh được tối ưu hóa để đạt được hiệu quả cân bằng tốt nhất. Quá trình xác minh này cung cấp cơ sở để thực hiện các thử nghiệm thực tế trong tương lai.

4.1. Xây dựng mô hình phần tử hữu hạn PTHH cho rotor mềm

Mô hình phần tử hữu hạn (PTHH) là một công cụ quan trọng để mô phỏng và phân tích hành vi của rotor mềm. Mô hình này chia rotor thành nhiều phần tử nhỏ, cho phép tính toán chính xác các đặc tính rung động và biến dạng. Việc xây dựng mô hình PTHH đòi hỏi kiến thức về vật liệu, hình học và điều kiện biên của rotor. Mô hình PTHH được sử dụng để dự đoán hiệu quả của các phương pháp cân bằng rotor và tối ưu hóa các thông số hiệu chỉnh.

4.2. Kết quả mô phỏng và phân tích rung động sau cân bằng

Kết quả mô phỏng cho thấy phương pháp cân bằng rotor không sử dụng khối lượng thử có khả năng giảm rung động đáng kể. Phân tích rung động sau cân bằng cho thấy sự cải thiện về độ ổn định và hiệu suất của rotor. Các biểu đồ Campbell được sử dụng để đánh giá ảnh hưởng của tốc độ quay đến rung động. Kết quả mô phỏng cung cấp thông tin quan trọng để tối ưu hóa quy trình cân bằng rotor và đảm bảo hoạt động ổn định của máy móc.

V. Ứng Dụng Thực Tế Của Cân Bằng Rotor Mềm Trong Công Nghiệp

Phương pháp cân bằng rotor mềm có nhiều ứng dụng thực tế trong các ngành công nghiệp khác nhau, như năng lượng, hàng không và sản xuất. Việc giảm rung động và tăng tuổi thọ của rotor giúp cải thiện hiệu suất và độ tin cậy của máy móc. Cân bằng rotor tại chỗ giúp giảm thời gian dừng máy và chi phí bảo trì. Các ứng dụng cụ thể bao gồm cân bằng rotor trong tua bin khí, máy nén, máy phát điện và các thiết bị quay khác. Việc áp dụng các phương pháp cân bằng rotor tiên tiến giúp các doanh nghiệp nâng cao năng lực cạnh tranh và giảm thiểu rủi ro hỏng hóc.

5.1. Cân bằng rotor trong tua bin khí và máy phát điện

Cân bằng rotor là một yếu tố quan trọng trong việc đảm bảo hoạt động ổn định và hiệu quả của tua bin khí và máy phát điện. Rung động quá mức có thể gây ra hỏng hóc nghiêm trọng và làm giảm tuổi thọ của thiết bị. Việc áp dụng các phương pháp cân bằng rotor tiên tiến giúp giảm thiểu rung động và duy trì hiệu suất cao. Cân bằng rotor tại chỗ đặc biệt hữu ích trong các ứng dụng này, giúp giảm thời gian dừng máy và chi phí bảo trì.

5.2. Cân bằng rotor trong máy nén và các thiết bị quay khác

Máy nén và các thiết bị quay khác cũng đòi hỏi quy trình cân bằng rotor chính xác để đảm bảo hoạt động ổn định và hiệu quả. Rung động có thể gây ra tiếng ồn, làm giảm hiệu suất và gây hỏng hóc. Việc áp dụng các phương pháp cân bằng rotor phù hợp giúp giảm thiểu rung động và kéo dài tuổi thọ của thiết bị. Cân bằng rotor định kỳ là một phần quan trọng của chương trình bảo trì phòng ngừa.

VI. Kết Luận và Hướng Phát Triển Của Cân Bằng Rotor Mềm

Nghiên cứu này đã trình bày một phương pháp cân bằng rotor mềm không sử dụng khối lượng thử, hứa hẹn mang lại hiệu quả cao và giảm thời gian dừng máy. Quá trình mô phỏng và xác minh đã chứng minh tính khả thi của phương pháp. Trong tương lai, cần thực hiện các thử nghiệm thực tế để đánh giá hiệu quả của phương pháp trong các điều kiện khác nhau. Nghiên cứu cũng có thể được mở rộng để áp dụng cho các loại rotor phức tạp hơn và các hệ thống có nhiều bậc tự do. Việc phát triển các phương pháp cân bằng rotor tiên tiến là rất quan trọng để đáp ứng nhu cầu ngày càng cao của các ngành công nghiệp.

6.1. Các nhiệm vụ đã hoàn thành trong nghiên cứu

Nghiên cứu đã hoàn thành các nhiệm vụ sau: Nghiên cứu cơ sở lý thuyết các phương pháp cân bằng rotor mềm, nghiên cứu cơ sở lý thuyết và áp dụng phân tích thực nghiệm phương thức vào việc cập nhật mô hình mô phỏng, xây dựng quy trình cân bằng không sử dụng khối lượng thử và xác minh quá trình cân bằng không khối lượng thử.

6.2. Hướng phát triển trong tương lai của nghiên cứu

Hướng phát triển trong tương lai của nghiên cứu bao gồm: Thực hiện các thử nghiệm thực tế để đánh giá hiệu quả của phương pháp trong các điều kiện khác nhau, mở rộng nghiên cứu để áp dụng cho các loại rotor phức tạp hơn và các hệ thống có nhiều bậc tự do, phát triển các phương pháp cân bằng rotor tiên tiến hơn để đáp ứng nhu cầu ngày càng cao của các ngành công nghiệp.

Nội dung chính

Tổng quan nghiên cứu

Rotor là thành phần truyền động quan trọng trong các máy móc cơ khí, đóng vai trò quyết định hiệu suất và độ ổn định vận hành của thiết bị. Theo ước tính, các rotor mềm vận hành ở tốc độ trên 70% tốc độ cộng hưởng chiếm tỷ lệ ngày càng tăng trong các hệ thống công nghiệp hiện đại như máy nén, tua bin và máy phát điện. Tuy nhiên, sau một thời gian sử dụng, rotor có thể bị mất cân bằng do sự phân bố khối lượng không đồng đều, dẫn đến rung động lớn, giảm hiệu suất và nguy cơ hư hỏng trục, ổ bi. Việc cân bằng rotor mềm tại chỗ nhằm giảm rung động và duy trì độ bền thiết bị là rất cần thiết.

Mục tiêu nghiên cứu của luận văn là xây dựng và xác minh quy trình cân bằng rotor mềm không sử dụng khối lượng thử, dựa trên lý thuyết cân bằng phương thức và cập nhật mô hình phần tử hữu hạn bằng dữ liệu phân tích phương thức thực nghiệm (EMA). Phạm vi nghiên cứu tập trung vào các rotor mềm có đặc tính động học phức tạp, mô hình giả định ổ đỡ không có tính ghép chéo và các tham số giảm chấn, độ cứng không phụ thuộc tốc độ quay. Thời gian nghiên cứu từ tháng 02/2022 đến 12/2022 tại Trường Đại học Bách Khoa, ĐHQG TP. HCM.

Nghiên cứu có ý nghĩa khoa học và thực tiễn lớn khi góp phần giảm thời gian dừng máy và số lần chạy thử trong quá trình cân bằng rotor mềm, đồng thời nâng cao độ chính xác của mô hình mô phỏng và quy trình cân bằng tại chỗ. Kết quả nghiên cứu sẽ hỗ trợ các nhà vận hành và bảo dưỡng trong việc duy trì hiệu suất và tuổi thọ thiết bị quay tốc độ cao.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết rung động và phân tích phương thức thực nghiệm (EMA).

1. Lý thuyết rung động:

   • Hệ một bậc tự do và nhiều bậc tự do được mô hình hóa bằng phương trình động lực học tuyến tính, trong đó ma trận khối lượng, độ cứng và giảm chấn được xác định.
   • Hàm đáp ứng tần số (FRF) và hàm truyền được sử dụng để phân tích đặc tính động học của rotor.
   • Các khái niệm chính bao gồm tần số tự nhiên, tỷ số giảm chấn, khối lượng phương thức, và hàm đáp ứng xung.

2. Phân tích phương thức thực nghiệm (EMA):

   • Kỹ thuật EMA sử dụng dữ liệu thực nghiệm thu thập từ các cảm biến gia tốc và búa xung lực để xác định tần số tự nhiên, hình dáng chế độ và giảm chấn thực tế của rotor.
   • Dữ liệu hàm đáp ứng tần số (FRF) được thu thập và xử lý bằng phương pháp FFT, đảm bảo tính tuyến tính, tính độc lập thời gian và tính tương hỗ của hệ thống.
   • EMA giúp cập nhật mô hình phần tử hữu hạn (FEM) để tăng độ chính xác mô phỏng.

3. Phương pháp cân bằng phương thức:

   • Phân tích các chế độ rung động riêng biệt của rotor mềm và cân bằng từng chế độ độc lập.
   • Sử dụng chuỗi phương thức để biểu diễn phân bố mất cân bằng và chuyển vị trục.
   • Áp dụng điều kiện cân bằng lực và moment tại các mặt phẳng hiệu chỉnh, với số mặt phẳng cân bằng là N+2, trong đó N là số chế độ cần cân bằng.

4. Phương pháp cân bằng không sử dụng khối lượng thử:

   • Dựa trên mô hình toán học chính xác được cập nhật từ dữ liệu EMA, loại bỏ nhu cầu chạy thử và sử dụng khối lượng thử.
   • Giảm thời gian dừng máy và số lần đo rung động, nâng cao hiệu quả cân bằng tại chỗ.

Phương pháp nghiên cứu

• Nguồn dữ liệu:
  Dữ liệu mô phỏng được thu thập từ phần mềm COMSOL và chương trình MATLAB, kết hợp với dữ liệu thực nghiệm phương thức thu thập qua EMA.

• Phương pháp phân tích:

  • Mô hình phần tử hữu hạn (FEM) được xây dựng và cập nhật dựa trên dữ liệu EMA để xác định chính xác các tham số phương thức như tần số tự nhiên, giảm chấn và hình dáng chế độ.
  • Thuật toán tối ưu hóa dựa trên thuật toán di truyền được sử dụng để xác định khối lượng cân chỉnh phù hợp.
  • Mô phỏng cân bằng rotor mềm không sử dụng khối lượng thử được thực hiện để xác minh quy trình.

• Timeline nghiên cứu:

  • Tháng 02/2022: Khởi động đề tài, thu thập tài liệu và xây dựng mô hình lý thuyết.
  • Tháng 03-08/2022: Xây dựng mô hình FEM, thực hiện phân tích phương thức và cập nhật mô hình bằng EMA.
  • Tháng 09-11/2022: Phát triển quy trình cân bằng không sử dụng khối lượng thử, mô phỏng và tối ưu hóa.
  • Tháng 12/2022: Tổng hợp kết quả, viết luận văn và bảo vệ.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mô hình FEM cập nhật từ EMA cho độ chính xác cao:

   • Tần số tự nhiên mô phỏng gần khớp với tần số thực nghiệm, sai số dưới 5%.
   • Hình dáng chế độ mô phỏng tương đồng với dữ liệu EMA, đảm bảo tính xác thực của mô hình.

2. Hiệu quả của phương pháp cân bằng không sử dụng khối lượng thử:

   • Giảm thời gian dừng máy khoảng 30-40% so với phương pháp truyền thống có sử dụng khối lượng thử.
   • Số lần chạy thử giảm từ 3-5 lần xuống còn 0, tiết kiệm chi phí vận hành.

3. Giảm rung động sau cân bằng:

   • Rung động tại các vị trí đĩa rotor giảm trung bình 60-75% ở các tốc độ 900, 2700 và 3500 vòng/phút.
   • Biểu đồ độ lớn rung động phương Z và Y cho thấy sự cải thiện rõ rệt sau cân bằng ở chế độ thứ nhất và thứ hai.

4. Tính khả thi của quy trình cân bằng tại chỗ:

   • Quy trình cân bằng được xây dựng phù hợp với điều kiện thực tế, không cần tháo rời rotor khỏi máy.
   • Có thể áp dụng cho các rotor mềm có nhiều chế độ rung động phức tạp.

Thảo luận kết quả

Nguyên nhân chính của hiệu quả cân bằng không sử dụng khối lượng thử là do mô hình FEM được cập nhật chính xác từ dữ liệu EMA, giúp xác định đúng các tham số phương thức và phân bố mất cân bằng. So với các nghiên cứu trước đây, phương pháp này giảm thiểu tối đa thời gian dừng máy và số lần chạy thử, đồng thời vẫn đảm bảo độ chính xác cao trong việc cân bằng rotor mềm.

Kết quả giảm rung động trên các phương Y và Z được minh họa qua các biểu đồ Campbell và đồ thị hàm đáp ứng tần số, cho thấy sự giảm đáng kể biên độ rung động tại các tốc độ vận hành quan trọng. So sánh với phương pháp cân bằng truyền thống, phương pháp mới không chỉ tiết kiệm thời gian mà còn giảm thiểu sai số do thao tác tháo lắp rotor.

Ý nghĩa của nghiên cứu là mở rộng khả năng cân bằng tại chỗ cho các rotor mềm trong các nhà máy công nghiệp, góp phần nâng cao độ tin cậy và tuổi thọ thiết bị quay tốc độ cao.

Đề xuất và khuyến nghị

1. Triển khai thực nghiệm quy trình cân bằng không sử dụng khối lượng thử

   • Thực hiện tại các nhà máy có thiết bị quay mềm để kiểm chứng mô hình mô phỏng.
   • Thời gian: 6-12 tháng.
   • Chủ thể: Trung tâm bảo dưỡng công nghiệp, phòng thí nghiệm cơ khí.

2. Phát triển phần mềm hỗ trợ cân bằng rotor mềm

   • Tích hợp mô hình FEM cập nhật và thuật toán tối ưu hóa để tự động hóa quy trình cân bằng.
   • Thời gian: 12 tháng.
   • Chủ thể: Các nhóm nghiên cứu và doanh nghiệp công nghệ.

3. Đào tạo kỹ thuật viên vận hành và bảo dưỡng

   • Tổ chức các khóa đào tạo về lý thuyết cân bằng phương thức và ứng dụng thực tế.
   • Thời gian: liên tục hàng năm.
   • Chủ thể: Trường đại học, trung tâm đào tạo kỹ thuật.

4. Nâng cao độ chính xác của mô hình bằng dữ liệu thực tế đa dạng

   • Thu thập dữ liệu EMA từ nhiều loại rotor mềm khác nhau để cập nhật và hiệu chỉnh mô hình.
   • Thời gian: 2 năm.
   • Chủ thể: Các viện nghiên cứu, doanh nghiệp sản xuất thiết bị quay.

Đối tượng nên tham khảo luận văn

1. Kỹ sư bảo dưỡng và vận hành thiết bị quay

   • Lợi ích: Nắm bắt quy trình cân bằng rotor mềm tại chỗ, giảm thời gian dừng máy và chi phí bảo trì.
   • Use case: Áp dụng trong bảo dưỡng tua bin, máy nén khí.

2. Nhà nghiên cứu và giảng viên ngành kỹ thuật cơ khí

   • Lợi ích: Cập nhật kiến thức về lý thuyết rung động, phân tích phương thức và phương pháp cân bằng hiện đại.
   • Use case: Phát triển đề tài nghiên cứu, giảng dạy chuyên sâu.

3. Doanh nghiệp sản xuất và sửa chữa thiết bị quay

   • Lợi ích: Áp dụng quy trình cân bằng không dùng khối lượng thử để nâng cao chất lượng dịch vụ.
   • Use case: Cân bằng rotor mềm trong dây chuyền sản xuất, sửa chữa thiết bị.

4. Sinh viên kỹ thuật cơ khí và tự động hóa

   • Lợi ích: Hiểu rõ các khái niệm cơ bản và nâng cao về rung động, cân bằng rotor mềm.
   • Use case: Tham khảo cho luận văn, khóa luận tốt nghiệp.

Câu hỏi thường gặp

1. Phương pháp cân bằng không sử dụng khối lượng thử có phù hợp với mọi loại rotor mềm không?
   Phương pháp này phù hợp với các rotor mềm có mô hình động học được xác định chính xác và ổ đỡ không có tính ghép chéo. Với các rotor phức tạp hơn, cần điều chỉnh mô hình hoặc kết hợp thêm phương pháp khác.

2. Làm thế nào để thu thập dữ liệu EMA chính xác?
   Cần đảm bảo hệ thống đo lường được hiệu chuẩn kỹ, giảm thiểu nhiễu và sai số, đồng thời tuân thủ các giả định về tính tuyến tính và tính ổn định của hệ thống trong quá trình đo.

3. Phương pháp này giúp giảm thời gian dừng máy bao nhiêu so với phương pháp truyền thống?
   Theo mô phỏng, thời gian dừng máy giảm khoảng 30-40% do không cần chạy thử nhiều lần và không sử dụng khối lượng thử.

4. Có thể áp dụng phương pháp này cho cân bằng rotor cứng không?
   Phương pháp cân bằng không sử dụng khối lượng thử chủ yếu phát triển cho rotor mềm do đặc tính động học phức tạp. Rotor cứng thường sử dụng các phương pháp cân bằng truyền thống hiệu quả hơn.

5. Quy trình cân bằng có thể tự động hóa được không?
   Có thể, bằng cách phát triển phần mềm tích hợp mô hình FEM và thuật toán tối ưu hóa, quy trình cân bằng có thể được tự động hóa để giảm thiểu sai sót và tăng hiệu quả.

Kết luận

• Luận văn đã xây dựng thành công quy trình cân bằng rotor mềm không sử dụng khối lượng thử, dựa trên mô hình FEM cập nhật từ dữ liệu EMA.
• Mô hình mô phỏng cho thấy độ chính xác cao với sai số tần số tự nhiên dưới 5% và hình dáng chế độ tương đồng thực nghiệm.
• Phương pháp cân bằng mới giúp giảm rung động trung bình 60-75% tại các tốc độ vận hành quan trọng, đồng thời giảm thời gian dừng máy khoảng 30-40%.
• Quy trình cân bằng tại chỗ phù hợp với điều kiện thực tế, không cần tháo rời rotor, tiết kiệm chi phí và nâng cao độ tin cậy thiết bị.
• Đề xuất triển khai thực nghiệm, phát triển phần mềm hỗ trợ và đào tạo kỹ thuật viên để ứng dụng rộng rãi trong công nghiệp.

Các đơn vị bảo dưỡng và nghiên cứu nên phối hợp triển khai thực nghiệm quy trình cân bằng tại các nhà máy, đồng thời phát triển công cụ hỗ trợ để tự động hóa quy trình này, góp phần nâng cao hiệu quả vận hành thiết bị quay tốc độ cao.

Trích đoạn nội dung tài liệu

Đặt vấn đề Rotor là một trong những thành phần truyền động quan trọng trong các loại máy móc cơ khí. Để đảm bảo máy hoạt động trơn tru và hiệu quả, rotor yêu cầu độ chính xác cao và độ rung động thấp trong quá trình hoạt động. Nhưng sau một khoảng thời gian vận hành hoặc qua các đợt bảo trì, rotor có khả năng sẽ xuất hiện các khối lượng dư tạo ra sự không đồng tâm của trục quán tính của rotor và trục quay của rotor, gây ra lực ly tâm trong lúc quay làm rotor bị mất cân bằng. Sự mất cân bằng của rotor trong lúc hoạt động, gây ra sự rung động trên rotor, rung động này có thể truyền tới ổ bi và các bộ phận khác, điều này tạo tiếng ồn, làm giảm hiệu suất và tệ hơn là làm hư hỏng rotor và các bộ phận khác.

Vì thế, yêu cầu rotor cần phải trải qua một quá trình cân bằng để giảm rung động, đưa rotor về trạng thái ổn định nhằm khắc phục các sự cố kể trên. Hiện nay, có hai loại cân bằng là cân bằng tĩnh và cân bằng động. Cân bằng động được ưu tiên hơn cả vì rotor được cân bằng và đánh giá trong lúc quay giúp cho việc cân bằng mang lại hiểu quả tốt hơn. Cân bằng động có hai xu hướng: cân bằng động trên máy chuyên dụng và cân bằng tại chỗ (hay cân bằng động tại hiện trường).

Cân bằng động trên máy chuyên dụng yêu cầu phải tháo rotor ra khỏi máy, đem đến các cơ sở cân bằng máy và thường được cân bằng ở tốc độ thấp, thấp hơn tốc độ hoạt động thực tế của rotor. Sau khi cân bằng, rotor sẽ được lắp lại trên máy, điều này dẫn đến rủi ro do sai số trong quá trình lắp đặt và chưa tính tới các ảnh hưởng khác tại hiện trường như ổ bi, tốc độ làm việc … của rotor. Trong khi đó, cân bằng tại chỗ yêu cầu sự tháo lắp là ít nhất đảm bảo cho việc tiếp cận rotor để đo đạc và cân bằng mà không tháo rời rotor ra khỏi máy. Điều này giúp khắc phục các nhược điểm của cân bằng động trên máy chuyên dụng: không cần tháo lắp rotor nhằm giảm thời gian ngừng sản xuất, tính toán đến các yếu tố tại hiện trường, các ảnh hưởng từ ổ bi, tổng thể máy được cân bằng và có thể cân bằng trong chế độ hoạt động thường ngày giúp việc cân bằng mang lại kết quả tốt hơn, đáng tin cậy hơn.

1 HVTH: Cung Nguyễn Bảo Khoa GVHD: PGS. Phạm Huy Hoàng Quy trình cân bằng tại chỗ cho rotor được xác định dựa trên đặc tính động học của rotor. Trong đó, rotor được chia làm hai loại chính: rotor cứng và rotor mềm (hay rotor đàn hồi). Khi cân bằng rotor cứng, hình dạng của trục quay được xem như không đổi theo tốc độ của trục.

Đối với rotor mềm, hình dạng trục chính thay đổi theo tốc độ quay, vì vậy sự phân bố mất cân bằng cũng thay đổi theo [1]. Sự khác biệt này là do các rotor mềm hoạt động ở tốc độ cao như máy nén, máy phát điện có xu hướng có đường kính nhỏ hơn, do đó mà càng đàn hồi hơn (dễ biến dạng khi chịu tác dụng bởi lực mất cân bằng), ngược lại các rotor cứng hoạt động trong các chế độ tốc độ thấp. Do sự khác biệt này, các quy trình cân bằng trên rotor cứng không thể áp dụng để cân bằng cho rotor mềm, do đó cần phải có quy trình cân bằng riêng cho rotor mềm. Hiện nay, các quy trình cân bằng tại chỗ cho rotor mềm đã được nghiên cứu và áp dụng trong thực tế, phần nào đã giải quyết thành công sự mất cân bằng.

Nhưng vẫn còn các nhược điểm như sai số, số lần cân bằng còn lớn. Vì vậy cân bằng tại chỗ cho rotor mềm cần được nghiên cứu và phát triển để khắc phục các hạn chế trên. Trong luận văn này, phương pháp cân bằng rotor mềm không sử dụng khối lượng thử sẽ được trình bày và xác minh bằng phương pháp mô phỏng. Phương pháp này có tính đến việc cập nhật mô hình toán bằng dữ liệu thu thập được qua quá trình phân tích thực nghiệm phương thức.

Nhờ phương pháp này, mô hình mô phỏng sẽ được xác thực và tính chính xác cao hơn.2 Tình hình nghiên cứu nước ngoài và trong nước 1.1 Tình hình nghiên cứu nước ngoài Trong khi sự cần thiết của cân bằng rotor được trình bày bởi Jeffcott trong bài báo được xuất bản năm 1919, những nghiên cứu có đóng góp đáng kể chỉ xuất hiện sau năm 1930. Trước những năm 1950, những tài liệu về cân bằng chỉ quan tâm về cân bằng roto cứng và một số ít các trường hợp là những rotor mềm đơn giản. Vào lúc đó, không có một tài liệu nào trình bày một quy trình cân bằng nào sử dụng nhiều hơn hai mặt phẳng. Các rotor mềm đầu tiên là rotor trong tua bin hơi nước.

Ban đầu, những rotor này được cân bằng bằng quy trình đơn giản cho rotor cứng. Tuy nhiên, vì những rotor này trở nên linh hoạt hơn, và thường vận hành ở tốc độ trên tốc độ 2 HVTH: Cung Nguyễn Bảo Khoa GVHD: PGS. Phạm Huy Hoàng cộng hưởng, những quy trình cân bằng lúc bấy giờ không còn phù hợp nữa. Điều này dẫn đến sự phát triển về một số phương pháp cân bằng được thiết kế riêng biệt cho những rotor mềm này.

Quy trình cân bằng rotor mềm có thể chia làm hai nhóm: Cân bằng phương thức, và Cân bằng dùng hệ số ảnh hưởng. Cân bằng phương thức được phát triển đầu tiên, ở đầu những năm 1950. Nhưng ban đầu, vì các thiết bị còn bị giới hạn nên cân bằng phương thức phụ thuộc các tính toán đơn giản và trình độ hiểu biết của người vận hành, thay vì số lượng lớn các dữ liệu về rung động. Cân bằng hệ số ảnh hưởng được phát triển vài năm sau đó, cùng với sự cải thiện về các thiết bị và sự xuất hiện của máy tính kỹ thuật số.

Do đó, việc sử dụng các dữ liệu lớn được thay thế cho trình độ hiểu biết của người vận hành trong quy trình cân bằng máy. Sau cùng, phương pháp cân bằng hợp nhất được phát triển như là một phương pháp thực nghiệm, dựa trên nền cân bằng hệ số ảnh hưởng. Nó được tạo ra để tận dụng các đặc tính phương thức của đáp ứng rotor và tránh các nhược điểm của cân bằng hệ số ảnh hưởng.1 Cân bằng phương thức [2] Phương pháp cân bằng phương thức chia các chế độ rung động thành các chế độ riêng biệt và cân bằng chúng độc lập với nhau. Phương pháp này dựa trên quy luật biến dạng đàn hồi của rotor mất cân bằng.

Để phân tích các chế độ rung động và cân bằng chúng thì những phương pháp phân tích phương thức cần được sử dụng. Urbikain và cộng sự đã trình bày phương trình rung động và dao động trong quá trình quay. Họ đã sử dụng phương pháp Chebyshev và thuật toán ode23 để giải các phương trình trên. Thực nghiệm cho thấy những phương pháp này có hiệu quả trong việc đạt được các chế độ rung động của máy và có ích trong việc thiết kế công cụ.

Grobel đã đưa ra phương pháp cân bằng cho rotor tua bin liên quan đến phương pháp cân bằng phương thức sớm nhất. Kellenberger và cộng sự đã thực hiện một nghiên cứu chuyên về phương pháp cân bằng này, trong đó phương pháp cân bằng N mặt phẳng và (N+2) mặt phẳng được đề cập, với N là số tốc độ tới hạn trong dải tốc độ vận hành của rotor. Một thí nghiệm cân bằng tua bin 650 MW được thực hiện bởi hai phương pháp cân bằng N mặt phẳng và (N+2) mặt phẳng. Kết quả cho thấy rằng 3 HVTH: Cung Nguyễn Bảo Khoa GVHD: PGS.

Phạm Huy Hoàng phương pháp (N+2) mặt phẳng cho kết quả chính xác hơn nhưng tốn nhiều công sức và thời gian hơn phương pháp N mặt phẳng. Palazzolo và cộng sự đã phát triển phương pháp xác định sự phân bố của rotor mềm mà không sử dụng trọng lượng thử và đã xác thực bằng thí nghiệm. Bằng việc biết được khối lượng phương thức và hình dáng của từng chế độ của rotor, sự phân bố cân bằng phương thức có thể được tính toán. Mối quan hệ này cung cấp một quy trình nhanh chóng trong việc ước tính khối lượng cân chỉnh cho việc cân bằng chế độ đầu tiên về cường độ và vị trị góc.

Tuy nhiên, vẫn còn một vài hạn chế trong quy trình này. Rotor được vận hành vượt qua vùng tốc độ tới hạn và rotor có giảm chấn. Meacham đã trình bày quy trình cân bằng tận dụng phương pháp phương thức phức tạp cho rotor mềm tuyến tính có hình dáng cung gây ra bởi trọng lượng dư. Phương pháp này không cần chạy thử.

Tuy nhiên, một mô hình toán đáng tin cậy để có được các thông số phương thức của rotor, được sử dụng để liên hệ những hiệu chỉnh cân bằng với đáp ứng được đo. Một vài chiến lược dựa trên sự mở rộng các nghiên cứu trước đây được đưa ra cho cân bằng ở một tốc độ. Và hai thực nghiệm ứng dụng phương pháp trên đã được thực hiện, hệ thống tua bin khí và hệ thống tua bin hơi. Ở thế kỉ 21, phương pháp cân bằng phương thức đã được cải thiện về mặt lý thuyết và thực nghiệm.

Bucher đã tóm tắt sự khác nhau giữa mô hình toán được dùng trong phân tích động lực học của các kết cấu quay và không quay, và xác thực chúng bằng thực nghiệm. Các loại khác nhau của kết cầu quay được sử dụng cho những mô hình khác nhau. Bài báo đã phân loại các mô hình khác nhau và chỉ ra các điều kiện tiên quyết của chúng. Sau đó, các thí nghiệm phương thức có liên quan đã được thực hiện để xác nhận lý thuyết được đề xuất.2 Cân bằng hệ số ảnh hưởng [2] Khác với cân bằng phương thức, cân bằng hệ số ảnh hưởng không biết trước sự phân bố không cân bằng của rotor mà dựa vào việc đo rung động ban đầu của của các mặt phẳng cân bằng khác nhau và rung động sau khi lắp các tải trọng thử, từ đó xác định ra ma trận hệ số cân bằng và các tải trọng hiệu chỉnh.

Ban đầu phương pháp này được sử dụng cho việc cân bằng rotor cứng ở tốc độ cân bằng. Thearle đã đề xuất 4 HVTH: Cung Nguyễn Bảo Khoa GVHD: PGS. Phạm Huy Hoàng phương pháp này dựa trên một thí nghiệm. Bởi vì phương pháp này chỉ có thể được áp dụng cho rotor cứng, Baker đã cải tiến dựa trên nó, nhưng kết quả thực nghiệm đã không thỏa mãn.
