Nghiên Cứu Mô Hình Để Khảo Sát Dao Động Đoàn Xe

Chuyên khảo kỹ thuật phân tích Xây dựng mô hình để khảo sát dao động đoàn xe, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

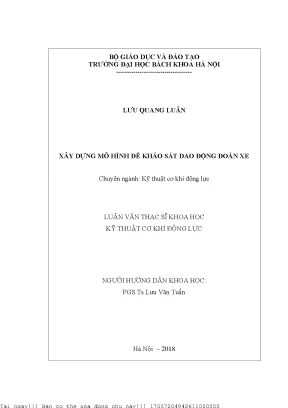

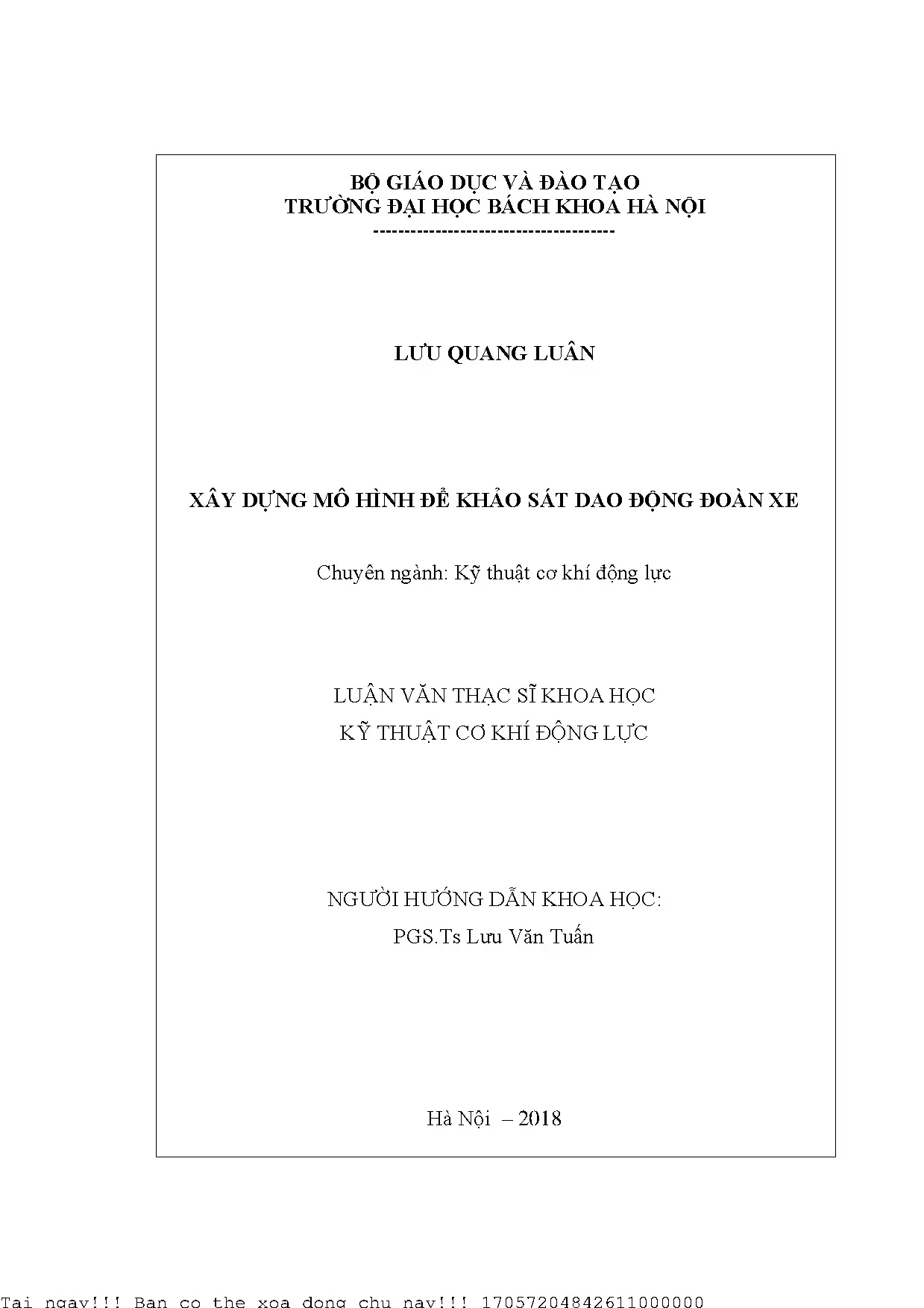

• Tác giả: Lưu Quang Luân
• Người hướng dẫn: PGS.Ts Lưu Văn Tuấn
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Cơ Khí Động Lực
• Đề tài: Xây Dựng Mô Hình Để Khảo Sát Dao Động Đoàn Xe
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG I: TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU
• 1.1. TÌNH HÌNH NGHIÊN CỨU ĐỘNG LỰC HỌC THẲNG ĐỨNG Ô TÔ
• 1.2. NHỮNG VẤN ĐỀ CẦN NGHIÊN CỨU LIÊN QUAN
• 1.3. MỤC TIÊU NGHIÊN CỨU
• 1.4. KẾT LUẬN CHƯƠNG I
• 2. CHƯƠNG II: MÔ TẢ VÀ PHÂN TÍCH CẤU TRÚC ĐOÀN XE
• 2.1. ĐỊNH NGHĨA ĐOÀN XE
• 2.2. PHÂN TÍCH CẤU TRÚC ĐOÀN XE SƠ MI RƠ MÓC
• 2.3. KẾT LUẬN CHƯƠNG II
• 3. CHƯƠNG III: XÂY DỰNG MÔ HÌNH DAO ĐỘNG ĐOÀN XE
• 3.1. PHƯƠNG PHÁP LẬP MÔ HÌNH TOÁN
• 3.2. ĐỊNH NGHĨA HỆ TỌA ĐỘ CHO ĐOÀN XE SMRM
• 3.3. LỰC VÀ MOMEN TÁC DỤNG NÊN ĐOÀN XE SMRM
• 3.4. PHƯƠNG TRÌNH ĐỘNG LỰC HỌC CỦA ĐOÀN XE SMRM
• 3.5. MÔ TẢ MẶT ĐƯỜNG NGẪU NHIÊN
• 3.6. KẾT LUẬN CHƯƠNG III
• 4. CHƯƠNG IV: KẾT LUẬN VÀ KIẾN NGHỊ
• 4.1. KẾT QUẢ ĐẠT ĐƯỢC VÀ ĐÓNG GÓP MỚI CỦA LUẬN VĂN
• 4.2. Ý NGHĨA KHOA HỌC VÀ THỰC TIỄN
• 4.3. ĐIỂM MỚI CỦA LUẬN VĂN
• 4.4. HƯỚNG NGHIÊN CỨU TIẾP THEO
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Dao Động Đoàn Xe Tại Sao

Nghiên cứu dao động đoàn xe đã có từ lâu, tập trung vào giảm thiểu ảnh hưởng đến độ bền xe, hàng hóa và người ngồi. Mục tiêu khác là giảm tác động xấu đến mặt đường. Nguyên nhân chính là tác động từ mặt đường và phản lực lốp. Nghiên cứu dao động ô tô, đặc biệt là đoàn xe, phụ thuộc vào các yếu tố: mấp mô mặt đường (chiều cao, vận tốc), lực quán tính khi phanh, tăng tốc, và quay vô lăng. Khối lượng được treo SMRM ảnh hưởng đến khối lượng được treo xe kéo qua khớp yên ngựa. Các yếu tố như gió, tải trọng cũng quan trọng. Nghiên cứu xây dựng mô hình khảo sát dao động ô tô và đoàn xe là phức tạp. Cần một mô hình không gian mô tả chi tiết động lực học các khối lượng trên đoàn xe, hữu ích trong nghiên cứu động lực học ô tô và đánh giá tổng thể dao động ô tô.

1.1. Ảnh Hưởng Của Dao Động và Các Yếu Tố Liên Quan

Các yếu tố ảnh hưởng đến dao động bao gồm nguồn gây dao động, ảnh hưởng của dao động, và các chỉ tiêu đánh giá dao động. Nguồn gây ra dao động có thể là mấp mô mặt đường, lực cản không khí, lực quán tính khi phanh, tăng tốc hoặc quay vòng. Ảnh hưởng của dao động bao gồm tác động đến sức khỏe con người, khả năng điều khiển của lái xe và độ bền của xe. Các chỉ tiêu đánh giá dao động thường liên quan đến độ êm dịu và tải trọng động.

1.2. Tầm Quan Trọng Của Phân Tích Dao Động Trong Kỹ Thuật Cơ Khí Động Lực

Phân tích dao động trong kỹ thuật cơ khí động lực đóng vai trò quan trọng trong việc thiết kế và vận hành đoàn xe. Hiểu rõ các yếu tố gây ra dao động và ảnh hưởng của chúng giúp kỹ sư tối ưu hóa hệ thống treo, giảm xóc và cải thiện độ ổn định của xe. Điều này không chỉ tăng cường sự thoải mái cho hành khách mà còn kéo dài tuổi thọ của xe và giảm thiểu nguy cơ tai nạn.

II. Tình Hình Nghiên Cứu Động Lực Học Đoàn Xe Trên Thế Giới

Nghiên cứu dao động ô tô trên thế giới đã phát triển mạnh mẽ, bao gồm các hàm kích động tuần hoàn, xung và ngẫu nhiên. Các mô hình 1/4, 1/2 và 4/4 được sử dụng, cùng với các đánh giá về dao động theo tiêu chí êm dịu và tải trọng động. Các hệ thống treo cũng được mô tả phi tuyến. Mô hình 1/4 thường dùng để tối ưu hệ thống treo, trong khi 4/4 nghiên cứu hệ thống treo tích cực. Về tiêu chí đánh giá, có 3 tiêu chí: độ êm dịu (ISO 2643), không va đập cứng (độ võng động), và tải trọng lốp - đường (an toàn động lực học, độ bền chi tiết, hệ số phá đường). Mitschke đã tổng hợp nhiều nghiên cứu trước đây về động lực học xe.

2.1. Các Mô Hình Mô Phỏng Dao Động Đoàn Xe Phổ Biến

Các mô hình mô phỏng dao động đoàn xe phổ biến bao gồm mô hình 1/4, mô hình 1/2 và mô hình 4/4. Mô hình 1/4 tập trung vào một bánh xe và hệ thống treo tương ứng, hữu ích cho việc tối ưu hóa hệ thống treo. Mô hình 1/2 xem xét một nửa xe (trước hoặc sau), phù hợp cho nghiên cứu dao động liên kết. Mô hình 4/4 mô phỏng toàn bộ xe, cho phép đánh giá tổng thể dao động và tương tác giữa các bánh xe.

2.2. Vai Trò Của Phần Mềm Mô Phỏng Trong Nghiên Cứu Dao Động

Phần mềm mô phỏng như ANSYS, MATLAB/Simulink và các công cụ CAD/CAE đóng vai trò quan trọng trong nghiên cứu dao động. Chúng cho phép kỹ sư xây dựng mô hình toán học của đoàn xe, nhập các thông số kỹ thuật và môi trường hoạt động, sau đó chạy các mô phỏng để dự đoán và phân tích dao động. Điều này giúp tối ưu hóa thiết kế và giảm chi phí thử nghiệm thực tế.

III. Thách Thức Trong Xây Dựng Mô Hình Dao Động Đoàn Xe

Xây dựng mô hình dao động đoàn xe gặp nhiều thách thức do tính phức tạp và phi tuyến của hệ thống. Đoàn xe là một hệ thống tích hợp nhiều hệ thống cơ điện tử, đòi hỏi nghiên cứu sâu về bản chất truyền lực lốp – đường và quan hệ tương tác giữa "người – xe – đường". Cần kiến thức cơ bản và hệ thống để mô hình hóa ô tô, một hệ thống phức tạp và phi tuyến. Nghiên cứu chỉ giới hạn trong động lực học theo phương thẳng đứng, tập trung vào dao động dưới tác động kích động mặt đường, phân tích kết cấu, mô tả khối lượng và tính toán lực tác động từ mặt đường.

3.1. Tính Phi Tuyến Của Hệ Thống Treo Và Lốp Xe

Hệ thống treo và lốp xe có đặc tính phi tuyến, có nghĩa là mối quan hệ giữa lực và biến dạng không phải là đường thẳng. Điều này gây khó khăn trong việc xây dựng mô hình toán học chính xác. Các yếu tố như độ cứng thay đổi theo tải trọng và hiệu ứng trễ (hysteresis) cần được xem xét để đảm bảo tính chính xác của mô hình.

3.2. Mô Tả Chính Xác Mặt Đường Ngẫu Nhiên

Mặt đường thực tế có tính chất ngẫu nhiên và không đồng đều, gây khó khăn trong việc mô tả bằng các hàm toán học đơn giản. Các phương pháp thống kê và mô hình hóa ngẫu nhiên được sử dụng để tạo ra các mô phỏng mặt đường có tính đại diện. Điều này đòi hỏi kỹ sư phải có kiến thức về thống kê và xử lý tín hiệu.

3.3. Liên Kết Động Lực Học Giữa Xe Kéo và Rơ Moóc

Liên kết giữa xe kéo và rơ moóc thông qua khớp nối tạo ra một hệ thống dao động phức tạp. Lực và moment truyền qua khớp nối ảnh hưởng đến dao động của cả hai phần của đoàn xe. Việc mô hình hóa chính xác liên kết này đòi hỏi kiến thức về động lực học và kỹ thuật khớp nối.

IV. Phương Pháp Lập Mô Hình Toán Khảo Sát Dao Động Đoàn Xe

Nghiên cứu sử dụng phương pháp tách cấu trúc theo nguyên lý hệ nhiều vật MBS và hệ phương trình Newton – Euler để xây dựng hệ phương trình vi phân mô tả động lực học của Sơ mi rơ móc. Cần mô phỏng chi tiết cấu trúc đoàn xe và tính toán, phân tích các lực liên kết, đặc biệt là lực tác động từ mặt đường nên hệ thống treo và khớp yên ngựa. Hệ phương trình vi phân này là tài liệu tham khảo phục vụ khảo sát dao động đoàn xe.

4.1. Ứng Dụng Phương Pháp Hệ Nhiều Vật MBS Trong Mô Hình Hóa

Phương pháp hệ nhiều vật (MBS) là một kỹ thuật mạnh mẽ để mô hình hóa các hệ thống cơ học phức tạp như đoàn xe. MBS cho phép kỹ sư chia hệ thống thành nhiều phần tử riêng biệt (vật thể) được liên kết với nhau bằng các khớp nối. Các phương trình động lực học được thiết lập cho từng vật thể, sau đó kết hợp lại để mô tả chuyển động của toàn bộ hệ thống. Điều này cho phép phân tích chi tiết các lực và moment tác động lên từng bộ phận.

4.2. Vai Trò Của Phương Trình Newton Euler Trong Phân Tích

Phương trình Newton-Euler là nền tảng của động lực học vật thể rắn, được sử dụng để mô tả chuyển động của từng vật thể trong hệ thống MBS. Phương trình Newton mô tả chuyển động tịnh tiến của vật thể dựa trên tổng lực tác dụng lên nó. Phương trình Euler mô tả chuyển động quay của vật thể dựa trên tổng moment tác dụng lên nó. Kết hợp hai phương trình này cho phép mô tả đầy đủ chuyển động của vật thể trong không gian.

4.3. Xây Dựng Phương Trình Vi Phân Mô Tả Dao Động

Dựa trên phương pháp MBS và phương trình Newton-Euler, kỹ sư có thể xây dựng hệ phương trình vi phân mô tả dao động của đoàn xe. Các phương trình này liên kết các biến trạng thái của hệ thống (ví dụ: vị trí, vận tốc, góc) với các lực và moment tác dụng. Giải hệ phương trình vi phân này bằng các phương pháp số cho phép dự đoán và phân tích dao động của đoàn xe trong các điều kiện vận hành khác nhau.

V. Ứng Dụng Thực Tiễn Nghiên Cứu Dao Động Đoàn Xe Thiết Kế Treo

Nghiên cứu này cung cấp tài liệu cơ bản cho việc lựa chọn hệ thống treo khi khảo sát thiết kế rơ móc. Có thể sử dụng trong các công trình nghiên cứu liên quan đến động lực học đoàn xe. Việc nghiên cứu xây dựng mô hình để khảo sát dao động ô tô nói chung và dao động đoàn xe nói riêng là phức tạp. Việc nghiên cứu dao động đoàn xe được ứng dụng vào hệ thống treo và khung gầm xe.

5.1. Tối Ưu Hóa Thiết Kế Hệ Thống Treo Để Giảm Dao Động

Kết quả nghiên cứu dao động đoàn xe có thể được sử dụng để tối ưu hóa thiết kế hệ thống treo. Bằng cách điều chỉnh các thông số như độ cứng lò xo, hệ số giảm chấn, và cấu trúc liên kết, kỹ sư có thể giảm thiểu dao động và cải thiện độ êm dịu của xe. Mục tiêu là tìm ra sự cân bằng giữa độ êm dịu, độ ổn định, và khả năng chịu tải của hệ thống treo.

5.2. Phát Triển Hệ Thống Điều Khiển Dao Động Chủ Động

Nghiên cứu dao động cũng đóng vai trò quan trọng trong việc phát triển hệ thống điều khiển dao động chủ động. Các hệ thống này sử dụng cảm biến để phát hiện dao động và bộ xử lý để điều khiển các bộ phận như van thủy lực hoặc động cơ điện để tạo ra lực đối kháng, giảm thiểu dao động và cải thiện độ ổn định của xe. Điều này đặc biệt quan trọng đối với đoàn xe vận hành trên địa hình xấu hoặc với tải trọng thay đổi.

5.3. Đánh Giá Ảnh Hưởng Của Dao Động Đến Độ Bền Kết Cấu Xe

Ngoài việc cải thiện độ êm dịu và ổn định, nghiên cứu dao động còn giúp đánh giá ảnh hưởng của dao động đến độ bền kết cấu xe. Các dao động mạnh có thể gây ra ứng suất và mỏi cho các bộ phận như khung gầm, hệ thống treo, và khớp nối. Bằng cách phân tích tần số và biên độ dao động, kỹ sư có thể xác định các điểm yếu trong kết cấu và thực hiện các biện pháp gia cường để kéo dài tuổi thọ của xe.

VI. Hướng Nghiên Cứu Tiếp Theo Về Dao Động Đoàn Xe Hiện Nay

Cần có một mô hình tổng quát và tài liệu tham khảo tin cậy cho các công trình khác, đặc biệt là khi Việt Nam đã làm chủ công nghệ sản xuất sơ mi rơ móc nhưng hệ thống treo vẫn phải nhập khẩu. Nghiên cứu tập trung xây dựng các bước chi tiết mô hình động lực học đoàn xe theo phương thẳng đứng để làm tài liệu tham khảo. Tuy nhiên, mô hình này hoàn toàn dựa trên lý thuyết.

6.1. Nghiên Cứu Về Điều Khiển Dao Động Bán Chủ Động

Các hệ thống điều khiển dao động bán chủ động là một lĩnh vực nghiên cứu đầy hứa hẹn. Chúng sử dụng các bộ phận như giảm chấn có thể điều chỉnh để thay đổi đặc tính giảm xóc theo thời gian thực, dựa trên điều kiện vận hành. Điều này cho phép đạt được hiệu suất tốt hơn so với hệ thống thụ động truyền thống, nhưng với chi phí thấp hơn so với hệ thống chủ động hoàn toàn. Nghiên cứu cần tập trung vào phát triển thuật toán điều khiển hiệu quả và đánh giá hiệu suất trong các điều kiện thực tế.

6.2. Tích Hợp Mô Hình Dao Động Với Hệ Thống Hỗ Trợ Lái Xe

Việc tích hợp mô hình dao động với các hệ thống hỗ trợ lái xe (ADAS) có thể cải thiện đáng kể tính an toàn và hiệu suất của đoàn xe. Thông tin về dao động có thể được sử dụng để điều chỉnh các chức năng như kiểm soát hành trình thích ứng, cảnh báo lệch làn đường, và hỗ trợ phanh khẩn cấp. Nghiên cứu cần tập trung vào phát triển các thuật toán hợp nhất dữ liệu và đánh giá hiệu quả trong các tình huống lái xe thực tế.

6.3. Khảo Sát Ảnh Hưởng Của Dao Động Đến Người Lái Và Hàng Hóa

Nghiên cứu cần tập trung vào đánh giá ảnh hưởng của dao động đến sự thoải mái và sức khỏe của người lái, cũng như độ an toàn của hàng hóa. Các yếu tố như rung động toàn thân (WBV) và gia tốc có thể gây mệt mỏi, khó chịu, và ảnh hưởng đến khả năng điều khiển của lái xe. Ngoài ra, dao động mạnh có thể làm hỏng hàng hóa nhạy cảm. Nghiên cứu cần sử dụng các phương pháp đo lường và đánh giá khách quan để xác định các ngưỡng dao động chấp nhận được và đề xuất các biện pháp giảm thiểu.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển kinh tế năng động hiện nay, nhu cầu vận tải hàng hóa ngày càng tăng cao, đặc biệt là các loại xe siêu trường siêu trọng như xe kéo sơ mi rơ móc (SMRM). Tại Việt Nam, hạ tầng giao thông còn chưa đồng bộ, kỹ thuật thiết kế đường bộ và xe tải trọng lớn còn nhiều hạn chế, dẫn đến tình trạng hư hỏng đường bộ nghiêm trọng. Theo ước tính, các đoàn xe SMRM với cấu trúc phức tạp gồm nhiều cầu và hệ thống treo khác nhau đang được sử dụng phổ biến, đòi hỏi nghiên cứu sâu về động lực học để đảm bảo an toàn và hiệu quả vận hành.

Vấn đề nghiên cứu trọng tâm của luận văn là xây dựng mô hình động lực học để khảo sát dao động đoàn xe SMRM theo phương thẳng đứng, nhằm phục vụ cho việc lựa chọn hệ thống treo phù hợp và đánh giá ảnh hưởng của dao động đến độ bền xe, hàng hóa và mặt đường. Mục tiêu cụ thể là mô tả chi tiết cấu trúc đoàn xe, phân tích các lực liên kết, đặc biệt là lực tác động từ mặt đường lên hệ thống treo và khớp yên ngựa, từ đó xây dựng hệ phương trình vi phân mô tả động lực học đoàn xe.

Phạm vi nghiên cứu tập trung vào đoàn xe SMRM 5 cầu, với nghiên cứu động lực học theo phương thẳng đứng dưới tác động kích động ngẫu nhiên của mặt đường. Nghiên cứu có ý nghĩa quan trọng trong việc phát triển công nghệ sản xuất và thiết kế hệ thống treo nội địa, góp phần nâng cao an toàn giao thông và giảm thiểu hư hỏng hạ tầng giao thông tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn áp dụng các lý thuyết và mô hình nghiên cứu động lực học ô tô hiện đại, trong đó nổi bật là:

• Phương pháp hệ nhiều vật (Multi Body System - MBS): Phương pháp này cho phép tách cấu trúc đoàn xe thành các khối lượng riêng biệt, mỗi khối có hệ tọa độ cục bộ với 6 bậc tự do, từ đó dễ dàng thiết lập các phương trình động lực học dựa trên các lực ngoại và nội lực liên kết.

• Hệ phương trình Newton – Euler: Được sử dụng để mô tả chuyển động và cân bằng lực, momen của từng khối lượng trong đoàn xe, đặc biệt là các khối lượng được treo và không được treo.

Các khái niệm chính bao gồm:

• Dao động phương thẳng đứng: Chuyển động lên xuống của các khối lượng trên đoàn xe do kích động từ mặt đường.

• Hệ thống treo: Bộ phận nối mềm giữa khối lượng được treo và không được treo, gồm các loại như hệ treo phụ thuộc, hệ treo cân bằng và hệ treo thanh cân bằng dọc.

• Khớp yên ngựa: Liên kết giữa xe đầu kéo và sơ mi rơ móc, trong nghiên cứu này được giả thiết là khớp nối cứng không đàn hồi với hai bậc tự do.

• Lực liên kết và momen: Các lực tác động giữa các khối lượng, hệ thống treo và mặt đường, bao gồm lực đàn hồi, lực giảm chấn, lực lốp – đường.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các thông số kỹ thuật và cấu trúc đoàn xe SMRM 5 cầu, được thu thập từ các tài liệu kỹ thuật và tiêu chuẩn ngành cơ khí động lực. Phương pháp nghiên cứu bao gồm:

• Mô hình hóa toán học: Sử dụng phương pháp tách cấu trúc MBS để xây dựng mô hình động lực học không gian, tập trung vào chuyển động thẳng đứng và bỏ qua dao động ngang.

• Thiết lập hệ tọa độ: Định nghĩa hệ tọa độ cố định và hệ tọa độ cục bộ cho từng khối lượng, bao gồm trọng tâm xe kéo, trọng tâm sơ mi rơ móc và các cầu bánh xe.

• Phân tích lực và momen: Xác định các lực tác động từ mặt đường, hệ thống treo, khớp yên ngựa và lốp xe, từ đó thiết lập hệ phương trình vi phân động lực học.

• Phân tích số liệu: Sử dụng các phương trình động lực học để mô phỏng dao động đoàn xe dưới tác động kích động ngẫu nhiên của mặt đường.

Quá trình nghiên cứu được thực hiện trong khoảng thời gian từ năm 2017 đến 2018 tại Trường Đại học Bách Khoa Hà Nội, với sự hướng dẫn của PGS.TS Lưu Văn Tuấn. Cỡ mẫu nghiên cứu là một đoàn xe SMRM 5 cầu đại diện, được lựa chọn do tính phổ biến và đặc trưng trong vận tải đường dài tại Việt Nam.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mô phỏng chi tiết cấu trúc đoàn xe: Luận văn đã xây dựng thành công mô hình động lực học không gian cho đoàn xe SMRM 5 cầu, phân chia thành 7 khối lượng cơ bản gồm khối lượng được treo của xe kéo và bán móc, cùng 5 khối lượng không được treo của các cầu bánh xe. Mô hình này cho phép mô phỏng chính xác các chuyển động thẳng đứng và lắc dọc, lắc ngang của đoàn xe.

2. Phân tích lực liên kết hệ thống treo và khớp yên ngựa: Kết quả tính toán cho thấy lực tác động từ mặt đường lên hệ thống treo và khớp yên ngựa là các yếu tố quan trọng ảnh hưởng đến dao động đoàn xe. Lực đàn hồi và lực giảm chấn trong hệ thống treo được mô tả bằng các hàm phi tuyến, phản ánh chính xác đặc tính vận hành thực tế.

3. Ảnh hưởng của kích động mặt đường: Mô hình đã mô phỏng được các dạng kích động ngẫu nhiên của mặt đường, thể hiện qua các hàm mấp mô đường theo thời gian và vị trí. Kết quả cho thấy dao động thẳng đứng của đoàn xe phụ thuộc mạnh vào đặc tính mấp mô và vận tốc xe, với mức độ dao động có thể vượt ngưỡng an toàn theo tiêu chuẩn ISO 2631.

4. So sánh với các nghiên cứu trước: Mô hình được xây dựng chi tiết hơn so với các công trình nghiên cứu trước tại Việt Nam, vốn thường chỉ tập trung vào một số đặc tính riêng lẻ hoặc mô hình hóa sơ sài. Mô hình này cung cấp cơ sở tin cậy để khảo sát toàn diện dao động đoàn xe và phục vụ cho các nghiên cứu tối ưu hệ thống treo, an toàn vận hành.

Thảo luận kết quả

Nguyên nhân chính của dao động đoàn xe là do kích động từ mặt đường có tính ngẫu nhiên và phức tạp, kết hợp với đặc tính phi tuyến của hệ thống treo và khớp yên ngựa. Việc mô hình hóa chi tiết các lực liên kết và chuyển động của từng khối lượng giúp hiểu rõ hơn cơ chế truyền lực và phản ứng dao động của đoàn xe.

So với các mô hình ¼, ½ truyền thống, mô hình hệ nhiều vật (MBS) áp dụng trong luận văn cho phép mô phỏng đa bậc tự do và các tương tác phức tạp giữa các bộ phận, từ đó nâng cao độ chính xác và khả năng ứng dụng thực tiễn. Kết quả mô phỏng có thể được trình bày qua các biểu đồ dao động theo thời gian, biểu đồ lực tác động lên hệ thống treo, giúp trực quan hóa ảnh hưởng của các yếu tố kích động.

Ý nghĩa của nghiên cứu không chỉ nằm ở việc xây dựng mô hình mà còn ở khả năng ứng dụng trong thiết kế hệ thống treo nội địa, giảm thiểu hư hỏng đường bộ và nâng cao an toàn vận tải hàng hóa. Ngoài ra, mô hình cũng hỗ trợ đánh giá các tiêu chí về độ êm dịu, tải trọng động và an toàn động lực học theo tiêu chuẩn quốc tế.

Đề xuất và khuyến nghị

1. Phát triển hệ thống treo phù hợp: Cần thiết kế và thử nghiệm các hệ thống treo có đặc tính đàn hồi và giảm chấn tối ưu, nhằm giảm thiểu dao động thẳng đứng và lắc dọc của đoàn xe, nâng cao độ êm dịu và an toàn vận hành. Thời gian thực hiện: 1-2 năm; chủ thể: các nhà sản xuất xe và viện nghiên cứu cơ khí động lực.

2. Nâng cao chất lượng mặt đường: Đề xuất cải thiện mặt đường vận tải trọng lớn với tiêu chuẩn mấp mô thấp hơn, giảm kích động ngẫu nhiên lên đoàn xe, từ đó giảm tải trọng động lên hệ thống treo và cầu đường. Thời gian thực hiện: 3-5 năm; chủ thể: cơ quan quản lý giao thông và xây dựng hạ tầng.

3. Ứng dụng mô hình trong đào tạo và thiết kế: Khuyến khích sử dụng mô hình động lực học đoàn xe trong đào tạo kỹ sư cơ khí động lực và thiết kế xe tải trọng lớn, giúp nâng cao năng lực chuyên môn và phát triển công nghệ sản xuất trong nước. Thời gian thực hiện: liên tục; chủ thể: các trường đại học và viện nghiên cứu.

4. Nghiên cứu mở rộng mô hình: Tiếp tục phát triển mô hình để bao gồm dao động ngang, các lực quán tính do phanh, tăng tốc và quay vòng, cũng như ảnh hưởng của gió và tải trọng thay đổi, nhằm mô phỏng toàn diện hơn động lực học đoàn xe. Thời gian thực hiện: 2-3 năm; chủ thể: nhóm nghiên cứu chuyên sâu.

Đối tượng nên tham khảo luận văn

1. Các nhà thiết kế và sản xuất xe tải trọng lớn: Luận văn cung cấp cơ sở lý thuyết và mô hình chi tiết để thiết kế hệ thống treo và khớp nối phù hợp, giúp nâng cao chất lượng sản phẩm và đáp ứng yêu cầu vận tải hiện đại.

2. Cơ quan quản lý giao thông và xây dựng hạ tầng: Thông tin về tải trọng động và dao động đoàn xe hỗ trợ trong việc xây dựng tiêu chuẩn mặt đường, quy hoạch vận tải và bảo trì hạ tầng giao thông.

3. Các viện nghiên cứu và trường đại học: Tài liệu tham khảo quý giá cho các nghiên cứu tiếp theo về động lực học ô tô, đào tạo kỹ sư cơ khí động lực và phát triển công nghệ ô tô cơ điện tử.

4. Doanh nghiệp vận tải và bảo trì xe: Hiểu rõ về dao động và ảnh hưởng của nó giúp tối ưu hóa vận hành, bảo dưỡng hệ thống treo và giảm thiểu hư hỏng xe, nâng cao hiệu quả kinh tế.

Câu hỏi thường gặp

1. Mô hình động lực học đoàn xe SMRM có những đặc điểm gì nổi bật?
   Mô hình sử dụng phương pháp hệ nhiều vật (MBS) với 7 khối lượng cơ bản, mô tả chi tiết các lực liên kết và chuyển động thẳng đứng, lắc dọc, lắc ngang. Điều này giúp mô phỏng chính xác dao động dưới tác động kích động ngẫu nhiên của mặt đường.

2. Tại sao chỉ nghiên cứu dao động theo phương thẳng đứng?
   Dao động thẳng đứng là yếu tố chủ yếu ảnh hưởng đến độ êm dịu, an toàn vận hành và hư hỏng đường bộ. Việc tập trung vào phương thẳng đứng giúp đơn giản hóa mô hình mà vẫn đảm bảo độ chính xác cần thiết cho khảo sát dao động đoàn xe.

3. Các lực nào ảnh hưởng lớn nhất đến dao động đoàn xe?
   Lực kích động từ mặt đường, lực đàn hồi và lực giảm chấn trong hệ thống treo, cùng lực liên kết tại khớp yên ngựa là các yếu tố chính. Ngoài ra, lực quán tính do phanh, tăng tốc và gió cũng có ảnh hưởng nhưng chưa được nghiên cứu trong phạm vi luận văn.

4. Mô hình có thể ứng dụng trong thiết kế hệ thống treo như thế nào?
   Mô hình cung cấp các phương trình động lực học chi tiết, giúp đánh giá hiệu quả của các loại hệ thống treo khác nhau, từ đó tối ưu hóa thiết kế để giảm dao động, tăng độ bền và cải thiện độ êm dịu cho người và hàng hóa.

5. Nghiên cứu này có thể mở rộng ra sao trong tương lai?
   Có thể mở rộng mô hình để bao gồm dao động ngang, các lực quán tính phức tạp, ảnh hưởng của tải trọng thay đổi và điều kiện vận hành thực tế, cũng như phát triển mô hình điều khiển hệ thống treo tích cực và bán tích cực.

Kết luận

• Đã xây dựng thành công mô hình động lực học không gian chi tiết cho đoàn xe SMRM 5 cầu, tập trung vào dao động phương thẳng đứng.
• Mô hình mô tả chính xác các lực liên kết hệ thống treo và khớp yên ngựa, phản ánh ảnh hưởng của kích động mặt đường lên dao động đoàn xe.
• Kết quả nghiên cứu cung cấp cơ sở tin cậy cho việc thiết kế hệ thống treo, đánh giá an toàn vận hành và giảm thiểu hư hỏng hạ tầng giao thông.
• Đề xuất các giải pháp cải thiện hệ thống treo, nâng cao chất lượng mặt đường và phát triển mô hình mở rộng cho nghiên cứu tiếp theo.
• Khuyến khích ứng dụng mô hình trong đào tạo kỹ sư, nghiên cứu khoa học và phát triển công nghệ sản xuất xe tải trọng lớn tại Việt Nam.

Hành động tiếp theo là triển khai thử nghiệm thực tế mô hình, phát triển các hệ thống treo tối ưu và mở rộng nghiên cứu sang các yếu tố dao động khác nhằm nâng cao hiệu quả vận tải và an toàn giao thông.

Trích đoạn nội dung tài liệu

CHƯƠNG I: TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU Dao động đoàn xe đã được nghiên cứu từ nâu với mục tiêu là giảm thiểu dao động ảnh hưởng đến chi tiết độ bền xe, và hàng hóa cũng như con người ngồi trên xe, ngoài ra còn làm giảm thiểu tác động xấu đến mặt đư ờng đỡ gây hỏng đường. Nguyên nhấn chính dẫn đến dao động là tác động từ mặt đường nên xe, và các phản lực lốp đường cũng là các thông số quang trọng trong nghiên cứu dao động ô tô và đặc bi ệt là dao động đoàn xe. Nói chung nghiên cứu khảo sát về dao động đoàn xe có phụ thuộc vào các yếu tố quan trọng sau: - Mấp mô mặt đường: chiều cao mấp mô và vận tốc xe; - Các lực quán tính phương dọc, phương ngang của đoàn xe khi phanh, tăng tốc và quay vô lăng. Khối lượng được treo SMRM tỳ lên khối lượng được treo xe kéo qua khớp yên ngựa.

Lực liên kết, moment liên kết giữa chúng là liên kết “ động lực học”. liên kết giữa khối lượng được treo và không được treo thông qua hệ thống treo cũng là liên kết động lực học. ảnh hưởng các lực và moment quán tính của các khối lượng được treo xuống bánh xe phụ thu ộc kiểu và các thông số kết cấu hệ thống treo. - Ngoài ra còn các yếu tô như gió, trạng thái tải trọng … vv Vì vậy việc nghiên cứu xây dựng mô hình để khảo sát dao động ô tô nói chung và dao động đoàn xe nói riêng là là hết sức phức tạp và phi tuyến.

vì vậy cần thiết phải có có một mô hình không gian để mô tả động lực học chi tiết các khối lư ợng trên đoàn xe và nó cũng là mô hình dùng nhiều trong nghiên cứu động lực học ô tô và đánh giá tổng thể dao động ô tô. TÌNH HÌNH NGHIÊN CỨU ĐỘNG LỰC HỌC THẲNG ĐỨNG Ô TÔ 1. Tình hình nghiên cứu trên thế giới. Nghiên cứu dao động ô tô trên thế giới.

Đây là lĩnh vực đã được nghiên cứu hoàn chỉnh gồm các hàm kích động tuần hoàn xung và ngẫu nhiên [1,2,3,4], các mô hình 1/4, ½ và mô hình 4/4 [3,4], các đánh giá về dao động theo tiêu chí êm dịu, tải trọng động. Các hệ thống treo cũng được mô tả phi tuyến. Mô hình ¼ thường nghiên cứu tối ưu hệ thống treo, 4 nghiên cứu hệ thống treo tích cực và bán tích cực. Mô hình ½ dọc nghiên cứu dao động liên kết và điều khiển dọc, mô hình ½ ngang nghiên cứu tối ưu thanh ổn định và nghiên cứu về lật ngang.

Các mô hình 4/4 thường lập cho các mô hình động lực học và điều khiển treo cân bằng. các mô hình trên đều có điểm chung là hệ dừng (vận tốc không đổi). Khi nghiên cứu về dao động truyền thống có 3 nội dung là hàm kích động, mô hình dao động và tiêu chí đánh giá. Mặt đường mấp mô có quy luật ngẫu nhiên.

Trong nghiên cứu có thể mô phỏng dạng sin, mấp mô đơn [3,4]. Mô hình ¼ là cơ bản. mô hình ¼ có khối lượng được treo và không được treo, phần tử đàn hồi có thể tuyến tính, có thể phi tuyến. với mô hình ¼ ta có thể thiết lập các mô hình đầy đủ như ½, 4/4 và nhiều mô hình khác với độ phức tạp tùy ý [5,6].

Việc thành lập mô hình dao động đến nay không còn khó khăn, độ phức tạp tùy vào mục đích nghiên cứu. mô hình ¼ là mô hình quan trọng nhất: dùng nó để thiết kế tối ưu hệ thống treo, xác định tiêu chí ảnh hư ởng của dao động xuống đường., nghiên cứu về hệ treo tích cực và bán tích cực. Về tiêu chí đánh giá hiện theo 3 tiêu chí. Tiêu chí về độ êm d ịu đối với người đánh giá theo ISO 2643 theo hệ số êm dịu, là hàm tích hợp của gia tốc phương thẳng đứng, tần số và thời gian tác động.

Tiêu chí thứ 2 là không va đập cứng, phụ thuộc việc chọn độ võng động. Tiêu chí thứ 3 là tải trọng lốp - đường, đánh giá theo 2 mục tiêu là an toàn động lực học và độ bền chi tiết và hệ số phá đường: an toàn động lực học, độ bền vf áp lực đường. Tình hình nghiên cứu ở Việt Nam *. Nghiên cứu về tải trọng động ô tô Nghiên cứu đ ộng lực học phương thẳng đứng (dao động ô tô) đã được các nhà khoa học đề xuất rất sớm; được mitschke tổng hợp trong “dynamik der kraftfahrzeuge”.

Các nghiên cứu trư ớc đây hướng đến chủ yếu là vấn đề êm dịu; vấn đề tải trọng động được chú ý đến nhiều vào thập niên 1970 khi người ta 5 có nhu caauf nghiên cứu an toàn động lực học, tuổi thọ cầu đường; khái niệm “tải trọng bánh xe” được trình bay trong. ở Việt Nam, nghiên cứu dao động khá phong phú, có đầy đủ các mô hình: ¼, ½, 4/4 [1,2,4], xe tải, xe con, xe khách, đoàn xe; với kích động tường mình và ngẫu nhiên [1,5,6]. NHỮNG VẤN ĐỀ CẦN NGHIÊN CỨU LIÊN QUAN - Các yêu tố ảnh hưởng đến dao động (nguồn gây ra dao động) - ảnh hưởng của dao động. - các chỉ tiêu đánh giá dao động.

Nguồn gây ra dao động - Mấp mô mặt đư ờng: mang tính chất ngẫu nhiên, thay đổi trong quá trình xe chuyển động - Lực cản không khí: Cường độ gió, hướng gió có tính ngẫu nhiên, về cơ bản tâm tác động của lực cản gió không trùng với trọng tâm xe. - Các lực quán tính: + Lực quán tính do phanh xe. + Lực quán tính do tăng tốc. + Lực quán tính do quay vòng.

Khi quay vòng ngoài gia tốc dọc còn xuất hiện gia tốc ngang ảnh hư ởng đến dao động ô tô. - Kích động do động cơ hoạt động: Điều này khiến cho dao động ô tô phụ thuộc vào tình trạng làm việc, chế độ tải, do đó cũng mang tính ngẫu nhiên. Các yếu tố này đều có tính chất ngẫu nhiên nhưng độc lập với nhau.1: Phân loại các tín hiệu ngẫu nhiên 6 Đến nay yếu tố mấp mô mặt đường, vẫn được coi là nguồn gây ra dao động chủ yếu cho ô tô. Để mô tả kích động mặt đường, có hai dạng.

• Mô tả bằng các hàm xác định tường minh: Đối với những nghiên cứu cơ bản o Mấp mô đơn (xung) o Mấp mô có quy luật điều hòa; hàm: h= h 0sinωt. • Mô tả bằng các hàm ngẫu nhiên: - Mặt đường trong thực tế là ngẫu nhiên; tính chất của của các đại lượng ngẫu nhiên có thể phân loại như sau: với các nghiên cứu về đường ô tô người ta thừa nh ận đường có tính chất “dừng” và “ergodit” kích động mặt đường có thể biểu diễn theo thời gian h(t) hay theo hàm vị trí h(x); và chỉ có thể được mô tả bằng các thuộc tính thống kê. Chọn loại kích động nào là phụ thuộc vào mục tiêu nghiên cứu; nếu nghiên cứu ảnh hưởng đến dao động ô tô của một vùng miền, khu vực; thì nhất thiết phải có kích động ngẫu nhiên. Còn nếu phát triển mô hình tối ưu hệ treo, hay phân đoạn thiết kế chế thử thì kích động tường minh bằng các hàm xác định sẽ hiệu quả và dễ dàng đánh giá hơn.

Khi xây dựng mô hình rồi mô phỏng dao động của xe thì việc kiểm tra mô hình bằng cách chọn các kích động là dạng xung đơn hoặc tuần hoàn sẽ dễ dàng hơn, mà vẫn đảm bảo chính xác, khi đó tín hiệu vào là tường minh và tín hiệu ra của mô hình là có thể đánh giá được. Ảnh hưởng của dao động và các chỉ tiêu đánh giá dao động - Dao động ô tô có ảnh hưởng đến sức khỏe con người, đ ặc biệt là khả năng điều khiển của lái xe, ảnh hưởng đến hàng hóa. - Dao động của xe cũng ảnh hưởng đến khả năng truyền lực của ô tô, làm mất ổn định chuyển động của nó. - Ngoài ra, tải của bánh xe lên đường là yếu tố chính gây hư hỏng đư ờng, và ngược lại tác động từ mặt đư ờng lên xe gây ra dao động làm va đập và gây ra tải trọng thay đổi đối với các chi tiết ô tô ảnh hưởng đến độ bền lâu của chi tiết (Xuất hiện các dạng hỏng do mỏi).

7 Sau đây ta xét các tiêu chí đánh giá dao động ô tô. Phấn lớn các tài liệu viết về dao động ô tô đều dùng khái niệm “chỉ tiêu về dao động” hiện tại trên thế giới không có chỉ tiêu đánh giá dao động mà chỉ đánh giá theo mốt số tiêu chí, xe này tốt xe kia không tốt. Đã là chỉ tiêu thì phải đạt ngưỡng mới được lưu hành. - Các chỉ tiêu đánh giá dao động.

§¸nh gi¸ ¶nh hëng cña dao ®éng cã tÝnh lÞch sö. Tríc ®©y, ngêi ta ®¸nh gi¸ ¶nh hëng cña dao ®éng «t« theo 2 chØ tiªu lµ ®é ªm dÞu vµ t¶i träng ®éng, tîng trng cho sù ¶nh hëng ®Õn tuæi thä chi tiÕt. Ngµy nay, do nhËn thøc míi vÒ ¶nh hëng cña dao ®éng, c¸c chØ tiªu ®îc x¸c lËp theo tiªu chÝ míi nh sau: * ChØ tiªu vÒ ®é ªm dÞu + ChØ tiªu ®èi víi hµnh kh¸ch + ChØ tiªu ®èi víi hµng ho¸ * ChØ tiªu vÒ t¶i träng ®éng + ChØ tiªu vÒ ®é bÒn chi tiÕt + ChØ tiªu vÒ møc ®é ph¸ ®êng + ChØ tiªu vÒ an toµn ®éng lùc häc * ChØ tiªu vÒ kh«ng gian bè trÝ hÖ thèng treo a. ChØ tiªu vÒ ®é ªm dÞu §é ªm dÞu chuyÓn ®éng (Drive comfort) lµ kh¸i niÖm chØ sù c¶m nhËn chñ quan cña con ngêi vÒ dao ®éng.

C¶m gi¸c ®ã ®îc pháng vÊn trùc tiÕp c¸c nhãm ngêi kh¸c nhau vµ nh vËy ®é ªm dÞu (ngìng) lµ chñ quan. LÜnh vùc nµy ®îc ®«ng ®¶o c¸c nhµ khoa häc trong ngµnh c¬ kü thuËt, y tÕ, b¶o hiÓm lao ®éng, kü thuËt chèng rung, chèng ån quan t©m. C¸c nhµ khoa häc chØ ra r»ng, dao ®éng cã ¶nh hëng xÊu ®Õn ngêi vµ hµng ho¸, ®Æc biÖt lµm gi¶m kh¶ n¨ng ®iÒu khiÓn cña l¸i xe. * ChØ tiªu vÒ ®é ªm dÞu cho hµnh kh¸ch ®îc HiÖp héi kü s §øc VDI ®îc ®a ra b»ng Tiªu chuÈn quèc gia VDI – 2537 vµ ®îc Tæ chøc tiªu chuÈn quèc tÕ chÊp nhËn thµnh tiªu chuÈn ISO – 2631.

§é ªm dÞu chuyÓn ®éng lµ c¶m gi¸c cña con ngêi, ®Æc trng bëi nhiÒu 8 th«ng sè vËt lý.
