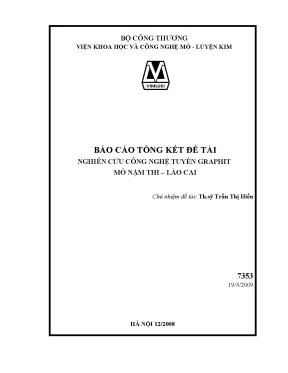

Báo cáo Nghiên cứu Công nghệ Tuyển Quặng Graphit Mỏ Nậm Thi, Lào Cai

Tóm tắt nghiên cứu (200-250 từ)

  • Câu hỏi nghiên cứu chính: Làm thế nào để xác lập quy trình công nghệ và chế độ tuyển nổi tối ưu nhằm nâng cao chất lượng quặng graphit nghèo tại mỏ Nậm Thi (Lào Cai), thu hồi quặng tinh đạt tiêu chuẩn thương phẩm chất lượng cao với hàm lượng Cacbon ($C$) $> 85%$ và độ tro ($A$) $< 15%$?
  • Phương pháp tiếp cận: Nghiên cứu phân tích khoáng tướng, thạch học và thành phần độ hạt của mẫu quặng nguyên khai ($1.300\text{ kg}$, hàm lượng ban đầu $9,45%\text{ C}$). Tiến hành thực nghiệm tuyển nổi đơn biến nhằm xác định chế độ nghiền, nồng độ bùn quặng và hệ hóa chất tuyển (chất điều chỉnh môi trường, thuốc tập hợp, thuốc đè chìm, thuốc tạo bọt); sau đó tối ưu hóa sơ đồ dây chuyền đa công đoạn (vòng hở và vòng kín) có kết hợp nghiền phân đoạn quặng tinh thô (regrinding).
  • Kết quả then chốt: Xác lập thành công sơ đồ tuyển nổi gồm $1$ khâu tuyển chính, $1$ khâu tuyển vét, $7$ khâu tuyển tinh và $2$ giai đoạn nghiền lại quặng tinh thô. Ở sơ đồ vòng kín số 2, sản phẩm quặng tinh cuối cùng đạt hàm lượng $C = 85,72%$, độ tro $A = 11,18%$, mức thực thu cacbon đạt $91,43%$, trong khi quặng thải chỉ còn chứa $0,90%\text{ C}$.
  • Ý nghĩa thực tiễn: Công trình cung cấp cơ sở khoa học và bộ thông số công nghệ tin cậy phục vụ thiết kế, xây dựng nhà máy tuyển khoáng quy mô công nghiệp, mở đường cho việc khai thác và chế biến sâu mỏ graphit lớn nhất Việt Nam.

Bối cảnh và tầm quan trọng (300-350 từ)

Graphit (than chì) là một dạng thù hình đặc biệt của cacbon, đóng vai trò nguyên liệu chiến lược trong nhiều ngành công nghiệp mũi nhọn nhờ sở hữu các đặc tính ưu việt: độ dẫn điện và dẫn nhiệt cao, khả năng bôi trơn tự nhiên, tính chịu lửa và độ bền hóa học tuyệt vời. Tùy thuộc vào độ sạch và độ hạt, quặng tinh graphit được ứng dụng rộng rãi trong luyện kim, sản xuất vật liệu chịu lửa, chế tạo khuôn đúc, điện cực, vật liệu compozit và đặc biệt là cực âm cho pin năng lượng mới (pin lithium-ion). Nhu cầu graphit chất lượng cao trên thị trường toàn cầu không ngừng tăng trưởng mạnh mẽ.

Tại Việt Nam, tài nguyên quặng graphit phân bố chủ yếu dọc theo đới đứt gãy Sông Hồng (kéo dài từ Yên Bái đến Lào Cai), chiếm tới hơn $70%$ tổng trữ lượng cả nước (ước tính khoảng $23\text{ triệu tấn}$). Trong đó, mỏ Nậm Thi (Lào Cai) là mỏ có trữ lượng lớn nhất với hơn $18\text{ triệu tấn}$ đã được tìm kiếm, thăm dò từ năm 1958–1962. Mặc dù tiềm năng tài nguyên rất lớn, mỏ Nậm Thi trong suốt thời gian dài vẫn chưa thể đưa vào khai thác và chế biến thương mại do quặng có thành phần khoáng vật phức tạp, hàm lượng cacbon nguyên khai ở mức trung bình và nghèo ($3,5% - 12,45%\text{ C}$), phân bố xen kẹp chặt chẽ với các khoáng vật silicat và tạp chất chứa sắt.

Các cơ sở chế biến graphit trước đây ở Việt Nam (như tại Mậu A - Yên Bái hay Hưng Nhượng - Quảng Ngãi) chủ yếu áp dụng sơ đồ tuyển nổi truyền thống đơn giản, dẫn đến tình trạng hàm lượng cacbon trong quặng thải còn cao hoặc chất lượng quặng tinh chưa ổn định. Do đó, việc nghiên cứu phát triển một giải pháp công nghệ tuyển nổi hợp lý, có tính khả thi kinh tế - kỹ thuật cao nhằm làm giàu quặng graphit Nậm Thi là nhiệm vụ cấp thiết. Đề tài không chỉ lấp đầy khoảng trống công nghệ tuyển khoáng graphit trong nước mà còn góp phần tự chủ nguồn nguyên liệu cao cấp, giảm phụ thuộc nhập khẩu và nâng cao giá trị tài nguyên quốc gia.

Methodology và approach (350-400 từ)

Nghiên cứu được thiết kế theo quy trình thực nghiệm tuyển khoáng chuẩn mực, kết hợp chặt chẽ giữa phân tích đặc trưng vật chất mẫu quặng và thử nghiệm công nghệ tuyển nổi nhiều cấp độ.

1. Thu thập và chuẩn bị mẫu nghiên cứu

  • Nguồn mẫu: Mẫu quặng công nghệ ($1.300\text{ kg}$) được lấy đại diện tại Hào 11 (tuyến 11) và Hào 13 (tuyến 12) thuộc thân quặng II mỏ Nậm Thi theo phương án lấy mẫu chuyên dụng.
  • Gia công mẫu: Thực hiện qua các công đoạn đập hàm, sàng phân cấp và phân chia giản lược theo công thức $Q_{\text{min}} \ge k \cdot d^2$ (với $k = 0,1$), đưa cỡ hạt tối đa về $-2\text{ mm}$ để phục vụ các phép phân tích khoáng vật và thí nghiệm công nghệ.

2. Phương pháp phân tích khoáng tướng và đặc trưng hóa học

  • Sử dụng kính hiển vi phân cực AXIOLAB và kính hiển vi soi nổi MBC-9 để xác định thành phần thạch học, hình thái kết tinh và mức độ xen kẽ giữa graphit và khoáng phi quặng.
  • Phân tích nhiễu xạ tia X (XRD) và phân tích hóa học định lượng hàm lượng $C$, độ tro ($A$), cùng các oxit tạp chất ($SiO_2$, $Fe_2O_3$, $Al_2O_3$, $CaO$, $MgO$) tại Phòng Phân tích Trường Đại học Bách Khoa Hà Nội và Viện Luyện kim đen.

3. Kỹ thuật thực nghiệm tuyển nổi và thiết bị

  • Thiết bị: Máy đập hàm $100 \times 150\text{ mm}$, máy nghiền bi sắt ($1\text{ lít}$ và $7\text{ lít}$), các máy tuyển nổi phòng thí nghiệm kiểu Denver ($1,0\text{ lít}$; $1,5\text{ lít}$; $2,5\text{ lít}$), bộ rây sàng tiêu chuẩn.
  • Nghiên cứu chế độ công nghệ:
    • Khảo sát động học nghiền và độ mịn nghiền thô ban đầu (từ $2$ đến $20\text{ phút}$).
    • Thí nghiệm tối ưu hóa liều lượng thuốc điều chỉnh môi trường ($H_2SO_4$ và $Na_2CO_3$), thuốc đè chìm khoáng silicat ($Na_2SiO_3$), thuốc tập hợp không cực (dầu hỏa) và thuốc tạo bọt (dầu thông).
    • Đánh giá nồng độ bùn quặng ($20% - 40%$) và thời gian tuyển nổi.
  • Tối ưu hóa sơ đồ dây chuyền: Thử nghiệm phân cấp cỡ hạt $+0,25\text{ mm}$, khảo sát số lần tuyển vét và số lần tuyển tinh ($1 - 7$ lần). Đặc biệt, thực hiện kỹ thuật nghiền lại quặng tinh thô qua $2$ giai đoạn: nghiền đạt $70%$ cấp $-0,071\text{ mm}$ trước tuyển tinh 2 và đạt $83%$ cấp $-0,071\text{ mm}$ trước tuyển tinh 4.
  • Độ tin cậy: Quy trình được chốt bằng các thí nghiệm chu trình vòng kín (locked-cycle tests) nhiều chu kỳ để mô phỏng chính xác sự cân bằng của dòng sản phẩm trung gian tuần hoàn trong dây chuyền sản xuất thực tế.

Phát hiện chính (400-450 từ)

Quá trình nghiên cứu thực nghiệm đã mang lại những phát hiện quan trọng có ý nghĩa quyết định đối với việc tuyển làm giàu quặng graphit mỏ Nậm Thi:

1. Đặc điểm phân bố khoáng tướng và cacbon không đồng đều

Quặng nguyên khai có hàm lượng cacbon trung bình $9,45%\text{ C}$ (độ tro $85,17%$), trong đó graphit chiếm khoảng $11%$ khối lượng mẫu. Khoáng tạp phi quặng chiếm ưu thế gồm thạch anh ($55,36%$), felspat ($24,83%$), các khoáng vật chứa sắt như limonit, pyrit, manhetit ($3,79%$) và nhóm mica (muscovit, biotit chiếm $2,49%$).

Graphit tồn tại ở cả hai dạng: dạng vảy ($0,1 - 0,5\text{ mm}$) và dạng tinh thể đặc sít ($< 0,1\text{ mm}$) xen kẹp chặt chẽ trong nền đá gneis và pegmatit. Đáng chú ý, phân bố cacbon theo cấp hạt nguyên khai đạt đỉnh cao nhất ở cấp $-0,25 + 0,125\text{ mm}$ ($15,82%\text{ C}$, chiếm $24,23%$ phân bố cacbon tổng) và giảm mạnh ở cấp mịn $-0,04\text{ mm}$ ($6,20%\text{ C}$).

Thành phần khoáng vật trong quặng nguyên khai Nậm Thi:

2. Xác lập chế độ hóa chất tuyển nổi tối ưu

Do graphit có tính kỵ nước tự nhiên cao, tuyển nổi là phương pháp duy nhất đạt hiệu quả phân tách so với tuyển trọng lực hay tuyển từ. Các thông số hóa chất tối ưu được xác định gồm:

  • Môi trường tuyển: $Na_2CO_3$ với liều lượng $500\text{ g/t}$ (tạo môi trường kiềm nhẹ, $\text{pH} \approx 8 - 9$) cho chỉ tiêu tuyển thô vượt trội so với môi trường axit $H_2SO_4$, đạt thực thu cacbon $95,14%$ và hàm lượng $39,53%\text{ C}$.
  • Chất đè chìm: Thủy tinh lỏng ($Na_2SiO_3$) liều lượng $500\text{ g/t}$ cho khâu tuyển thô và $50 - 100\text{ g/t}$ cho khâu tuyển tinh II giúp ức chế hiệu quả thạch anh và khoáng silicat.
  • Chất tập hợp và tạo bọt: Dầu hỏa liều lượng $1000\text{ g/t}$ kết hợp dầu thông $150\text{ g/t}$ (tuyển chính) và $100\text{ g/t}$ (tuyển vét) mang lại bọt quặng ổn định, linh động. Nồng độ bùn tuyển nổi tối ưu là $25%$.

3. Nghiền phân đoạn (Regrinding) là yếu tố "chìa khóa"

Nghiên cứu chỉ ra rằng nghiền quặng đầu thô đến $50,57%$ cấp $-0,071\text{ mm}$ (thời gian $5\text{ phút}$) là điều kiện lý tưởng cho khâu tuyển thô nhằm bảo toàn kích thước vảy graphit tự nhiên và loại bỏ sớm khối lượng lớn đất đá thải ($>75%$).

Tuy nhiên, nếu tuyển tinh đến $7$ lần mà không nghiền lại, quặng tinh chỉ đạt tối đa $80,10%\text{ C}$ do không thể phá vỡ các bao thể xâm tán mịn giữa graphit và silicat. Ngược lại, khi áp dụng 2 giai đoạn nghiền lại quặng tinh thô (đạt $70%$ cấp $-0,071\text{ mm}$ trước tuyển tinh 2 và $83%$ cấp $-0,071\text{ mm}$ trước tuyển tinh 4), hàm lượng cacbon trong quặng tinh lập tức tăng vọt lên $87,01%\text{ C}$ (thực thu $80,62%$) ở sơ đồ hở.

4. Kết quả kiểm chứng sơ đồ vòng kín

Hai sơ đồ công nghệ vòng kín đã được thử nghiệm và so sánh toàn diện:

  • Sơ đồ 1 (Ưu tiên thực thu): $1$ tuyển chính, $1$ tuyển vét, $7$ tuyển tinh, $2$ khâu nghiền lại, $2$ khâu tuyển trung gian $\rightarrow$ Quặng tinh đạt $C = 84,39%$, thực thu cacbon $\varepsilon_C = 93,85%$, độ tro $A = 12,15%$, quặng thải $0,65%\text{ C}$.
  • Sơ đồ 2 (Ưu tiên chất lượng quặng tinh - Tối ưu nhất): $1$ tuyển chính, $1$ tuyển vét, $7$ tuyển tinh, $2$ khâu nghiền lại, $1$ khâu tuyển trung gian tuần hoàn về tuyển chính $\rightarrow$ Quặng tinh đạt $C = 85,72%$, thực thu cacbon $\varepsilon_C = 91,43%$, độ tro $A = 11,18%$, thu hoạch $\gamma = 10,07%$, quặng thải $0,90%\text{ C}$.
So sánh chỉ tiêu công nghệ 2 sơ đồ tuyển vòng kín:

Đóng góp khoa học (250-300 từ)

  • Về mặt học thuật và lý thuyết tuyển khoáng: Công trình làm sáng tỏ cơ chế tuyển nổi phân tách khoáng vật không cực trên đối tượng quặng graphit vảy biến chất trong đới đứt gãy Sông Hồng. Nghiên cứu đã chứng minh rằng việc kết hợp tính nổi tự nhiên của graphit với công nghệ nghiền phân đoạn có kiểm soát cho phép phá vỡ cấu trúc xâm tán liên kết tinh vi mà không làm suy giảm cấu trúc vảy tự nhiên.
  • Đổi mới phương pháp luận công nghệ: Thiết lập giải pháp tuyển nổi đa tầng liên hoàn ($1$ chính – $1$ vét – $7$ tinh – $2$ nghiền bổ sung). Đây là bước đột phá kỹ thuật giúp giảm thiểu đáng kể chi phí năng lượng nghiền (chỉ nghiền mịn dòng tinh quặng thô thay vì nghiền toàn bộ quặng nguyên khai), đồng thời đảm bảo chất lượng quặng tinh vượt trội ($C > 85%$).
  • Giá trị ứng dụng thực tiễn: Cung cấp bộ hồ sơ thông số công nghệ hoàn chỉnh, có tính khả thi kỹ thuật cao, trực tiếp làm luận cứ thiết kế dây chuyền tuyển cho các dự án khai thác mỏ Nậm Thi, tạo nguồn cung graphit ổn định cho thị trường trong nước.
  • Hỗ trợ chính sách và quản lý tài nguyên: Báo cáo cung cấp cơ sở dữ liệu định lượng phục vụ Bộ Công Thương và các cơ quan quản lý trong việc đánh giá hiệu quả kinh tế mỏ, hoạch định chiến lược chế biến sâu khoáng sản và cấp phép khai thác bền vững.

Đối tượng quan tâm (200-250 từ)

Kết quả nghiên cứu mang lại giá trị thiết thực cho nhiều nhóm đối tượng:

  • Nhà nghiên cứu và cơ sở đào tạo: Cung cấp tài liệu tham khảo chuyên sâu và số liệu thực nghiệm chuẩn xác về công nghệ tuyển nổi khoáng sản phi kim loại, cơ chế sử dụng thuốc tuyển và động học nghiền quặng graphit.
  • Doanh nghiệp khai thác và chế biến khoáng sản: Là cẩm nang công nghệ và giải pháp kỹ thuật trực tiếp để đầu tư xây dựng nhà máy tuyển nổi làm giàu quặng graphit tại Lào Cai và vùng Tây Bắc, giúp rút ngắn thời gian thử nghiệm và tối ưu hóa chi phí đầu tư ($CAPEX/OPEX$).
  • Kỹ sư công nghệ luyện kim và vật liệu: Nắm bắt chính xác các chỉ tiêu chất lượng của quặng tinh Nậm Thi (độ tro $\approx 11%$, hàm lượng cacbon $> 85%$) để nghiên cứu phối liệu trong sản xuất vật liệu chịu lửa, nồi nấu kim loại, vật liệu bôi trơn và điện cực.
  • Cơ quan hoạch định chính sách: Sử dụng làm căn cứ thẩm định dự án đầu tư khai thác khoáng sản, xây dựng tiêu chuẩn kỹ thuật quốc gia về quặng tinh graphit thương phẩm.

FAQ - Các câu hỏi thường gặp (250-300 từ)

1. Phát hiện quan trọng nhất của đề tài là gì?

Xác lập được sơ đồ công nghệ tuyển nổi vòng kín số 2 kết hợp $2$ giai đoạn nghiền lại quặng tinh thô, nâng hàm lượng cacbon từ $9,45%$ trong quặng nguyên khai lên $85,72%$ trong quặng tinh với mức thực thu cacbon rất cao ($91,43%$).

2. Tại sao phải thực hiện nghiền lại (regrinding) quặng tinh thô thay vì nghiền mịn ngay từ đầu?

Nghiền mịn toàn bộ quặng đầu sẽ làm nát cấu trúc vảy lớn của graphit (làm giảm giá trị thương phẩm) và tiêu tốn năng lượng khổng lồ. Ngược lại, nếu không nghiền lại, các hạt liên kết giữa graphit và silicat không được giải phóng, khiến hàm lượng cacbon không thể vượt qua mức $80%$. Nghiền phân đoạn quặng tinh thô là giải pháp tối ưu cân bằng giữa chi phí và chất lượng.

3. Hệ thuốc tuyển nào mang lại hiệu quả tốt nhất?

Hệ hóa chất gồm: chất điều chỉnh môi trường $Na_2CO_3$ ($500\text{ g/t}$, môi trường kiềm nhẹ), chất đè chìm thủy tinh lỏng $Na_2SiO_3$ ($500\text{ g/t}$ khâu thô, $50-100\text{ g/t}$ khâu tinh), chất tập hợp dầu hỏa ($1000\text{ g/t}$) và chất tạo bọt dầu thông ($150\text{ g/t}$).

4. Kết quả nghiên cứu có thể khái quát hóa cho các mỏ graphit khác không?

Có thể áp dụng nguyên lý công nghệ này cho các mỏ quặng graphit biến chất dạng vảy trong cùng khu vực kiến tạo Sông Hồng (như Bảo Hà, Mậu A, Yên Thái), tuy nhiên cần hiệu chỉnh liều lượng thuốc đè chìm tùy thuộc vào hàm lượng mica và sắt cụ thể của từng mỏ.

5. Quặng tinh thu được đáp ứng các tiêu chuẩn công nghiệp nào?

Quặng tinh graphit Nậm Thi ($C = 85,72%$, tro $11,18%$) vượt các yêu cầu kỹ thuật của tiêu chuẩn GOST 4596-75 và GOST 17022-81 (Liên Xô cũ) dùng cho sản xuất gốm sứ chịu lửa, bột bôi trơn, khuôn đúc và sản xuất nguồn điện.

Kết luận (150 từ)

Đề tài "Nghiên cứu công nghệ tuyển graphit mỏ Nậm Thi Lào Cai" do Viện Khoa học và Công nghệ Mỏ - Luyện kim chủ trì đã giải quyết trọn vẹn bài toán làm giàu nguồn quặng graphit nghèo lớn nhất Việt Nam. Việc xác lập thành công sơ đồ tuyển nổi $7$ khâu tuyển tinh kết hợp $2$ giai đoạn nghiền phân đoạn đã khẳng định tính ưu việt về mặt công nghệ, mang lại sản phẩm quặng tinh đạt hàm lượng $C = 85,72%$, độ tro $11,18%$ và thực thu đạt $91,43%$.

Hướng phát triển tiếp theo cần tập trung vào việc thử nghiệm quy mô bán công nghiệp (pilot scale), đồng thời nghiên cứu tinh chế sâu bằng phương pháp hóa học hoặc nhiệt luyện để nâng hàm lượng cacbon lên $> 95 - 99%$, đáp ứng tiêu chuẩn sản xuất vật liệu pin lithium-ion cao cấp. Các doanh nghiệp và cơ quan quản lý cần sớm xúc tiến chuyển giao công nghệ để đưa mỏ graphit Nậm Thi vào khai thác hiệu quả trong thời gian tới.
