Giới thiệu dự án

Sự bùng nổ của các phương tiện giao thông cá nhân và xu hướng chuyển dịch năng lượng xanh trên toàn cầu đang thúc đẩy việc tái cấu trúc các hệ thống lưu trữ điện năng. Tại Việt Nam, với hơn 70 triệu xe máy đang lưu hành, hầu hết các phương tiện vẫn sử dụng ắc quy axit-chì truyền thống (Lead-Acid Battery) để cung cấp nguồn khởi động và nuôi dưỡng tải tiêu thụ. Theo các báo cáo kỹ thuật ngành năng lượng, ắc quy axit-chì chiếm hơn 80% thị phần khởi động động cơ đốt trong (SLI - Starting, Lighting, and Ignition) do chi phí ban đầu thấp. Tuy nhiên, công nghệ này tồn tại nhiều rào cản cố hữu: mật độ năng lượng thấp (30–50 Wh/kg), tuổi thọ chu kỳ ngắn (300–500 chu kỳ ở độ sâu xả 50%), tốc độ tự phóng điện cao (~5%/tháng), và đặc biệt là nguy cơ rò rỉ dung dịch axit sulfuric ($H_2SO_4$) cùng kim loại nặng chì ($Pb$), gây ô nhiễm nghiêm trọng nếu quy trình thu hồi không đạt chuẩn.

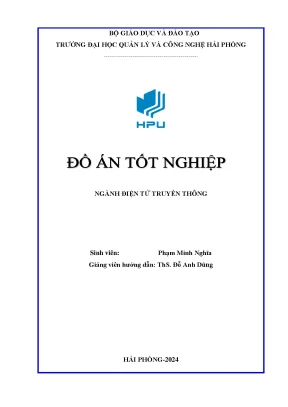

Đồ án tốt nghiệp ngành Điện tử Truyền thông tại Trường Đại học Quản lý và Công nghệ Hải Phòng, do sinh viên Phạm Minh Nghĩa thực hiện dưới sự hướng dẫn của ThS. Đỗ Anh Dũng, tập trung giải quyết bài toán: Nghiên cứu công nghệ tích trữ năng lượng điện và thiết kế bộ ắc quy sử dụng pin Lithium Iron Phosphate ($LiFePO_4$ / LFP) cấu hình 4S tích hợp hệ thống quản lý pin thông minh (BMS) để thay thế hoàn toàn ắc quy chì-axit truyền thống trên xe máy.

+-------------------------------------------------------------------------+
|                  CẤU TRÚC HỆ THỐNG NGUỒN KHỞI ĐỘNG XE MÁY               |
+-------------------------------------------------------------------------+
                                    |
          +-------------------------+-------------------------+
          |                                                   |
          v                                                   v
+-----------------------+                           +-------------------+
| ẮC QUY CHÌ TRUYỀN THỐNG |                           | BỘ PIN LFP 4S THAY THẾ |
| - Điện áp: 12.0V danh định                        | - Điện áp: 12.8V danh định
| - 6 ngăn đơn Pb/PbO2  |                           | - 4 Cell LiFePO4 (3.2V)
| - Trọng lượng: ~2.5 kg|                           | - Trọng lượng: ~0.85 kg
| - Chu kỳ: 300-500 lần |                           | - Chu kỳ: > 2000 lần
| - Khí H2SO4 / Độc hại |                           | - Mạch BMS bảo vệ 4S
+-----------------------+                           +-------------------+
          |                                                   |
          +-------------------------+-------------------------+
                                    |
                                    v
             +---------------------------------------------+
             | HỆ THỐNG PHỤ TẢI & KHỞI ĐỘNG ĐỘNG CƠ (12V)  |
             | - Củ đề khởi động (Starter Motor: 40A-80A)  |
             | - Hệ thống phun xăng Fi / Đánh lửa ECU      |
             | - Đèn chiếu sáng, còi và xi-nhan            |
             | - Máy phát / Sạc tiết chế xe máy (13.8V-14.4V)|
             +---------------------------------------------+

Mục tiêu kỹ thuật của đề tài:

  1. Nghiên cứu cơ chế điện hóa và đặc tính nạp/xả: Phân tích chuyên sâu các dòng lưu trữ năng lượng phổ biến gồm Axit-chì, Nickel-Cadmium (Ni-Cd), Lithium-ion hệ Oxit (LCO, NMC, NCA), Pin thể rắn (Solid-State) và Lithium Iron Phosphate ($LiFePO_4$).
  2. Thiết kế pack pin Lithium $LiFePO_4$ chuẩn 4S1P/4S2P: Đảm bảo điện áp danh định 12.8V, tương thích tuyệt đối với hệ thống sạc tiết chế (Rectifier/Regulator) từ 13.8V đến 14.5V trên xe máy hiện hành.
  3. Tích hợp mạch BMS (Battery Management System): Giám sát điện áp từng cell độc lập, kiểm soát dòng xả tức thời (Pulse Discharge Current) phục vụ đề nổ từ 60A đến 100A, tự động ngắt khi quá áp, sụt áp hoặc ngắn mạch.
  4. Đánh giá thực nghiệm: Thử nghiệm độ sụt áp khi khởi động động cơ, khả năng chịu nhiệt và phân tích hiệu quả kinh tế so với ắc quy truyền thống.

Phạm vi và giới hạn: Giải pháp tập trung vào các dòng xe máy số và xe tay ga phổ thông (dung tích xi-lanh từ 100cc đến 150cc), sử dụng hộc bình tiêu chuẩn kích thước 113 × 70 × 105 mm.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Để lựa chọn vật liệu lưu trữ tối ưu cho ứng dụng khởi động xe máy, đồ án đã so sánh đa chiều các hệ hóa học pin và ắc quy thương mại:

Tiêu chí kỹ thuật Ắc quy Axit-Chì (FLA/SLA) Pin Nickel-Cadmium (Ni-Cd) Pin Lithium NMC ($LiNiMnCoO_2$) Pin Sắt Phốt-phát ($LiFePO_4$) Pin thể rắn (Solid-State)
Điện áp danh định (Cell) 2.0 V 1.2 V 3.7 V 3.2 V 3.8 V
Cấu hình tạo điện áp 12V 6 ngăn nối tiếp (12.0V) 10 cell nối tiếp (12.0V) 3S (11.1V) hoặc 4S (14.8V) 4S (12.8V) 3S (11.4V)
Mật độ năng lượng 30 – 50 Wh/kg 40 – 60 Wh/kg 150 – 220 Wh/kg 90 – 140 Wh/kg > 300 Wh/kg
Vòng đời nạp/xả (DoD 80%) 300 – 500 chu kỳ 800 – 1000 chu kỳ 800 – 1200 chu kỳ 2000 – 3000 chu kỳ > 3000 chu kỳ
Khả năng chịu nhiệt Kém (suy hao nhanh >40°C) Tốt (-20°C đến 60°C) Trung bình (nguy cơ >45°C) Xuất sắc (lên đến 60°C) Xuất sắc (>70°C)
Độ an toàn nhiệt (Runaway) Trung bình (sinh khí $H_2$) Khá (độc tố Cadmium) Kém (nguy cơ bốc cháy ở 150°C) Rất cao (ổn định nhiệt tới 270°C) Tuyệt đối an toàn
Tính khả thi thương mại Hiện hành, giá rẻ Hạn chế (độc môi trường) Phổ biến xe điện Lý tưởng cho đề nổ SLI Chưa sản xuất đại trà

Phân tích yêu cầu hệ thống theo mô hình MoSCoW:

  • Must Have (Bắt buộc): Cung cấp dòng phóng khởi động nguội (CCA) tức thời $\ge 60\text{A}$ trong 3–5 giây; điện áp ngắt xả an toàn $\ge 10.0\text{V}$; bảo vệ quá nạp ở mức $14.6\text{V}$; kích thước vật lý vừa vặn hộc ắc quy xe máy.
  • Should Have (Nên có): Tính năng cân bằng điện áp thụ động (Passive Balancing) giữa 4 cell với dòng xả rẽ nhánh $\ge 35\text{mA}$; cảm biến nhiệt độ NTC tự ngắt khi quá nhiệt $\ge 65^\circ\text{C}$.
  • Could Have (Có thể mở rộng): Đèn LED hiển thị dung lượng (State of Charge - SoC); module giao tiếp Bluetooth BLE giám sát điện áp qua ứng dụng điện thoại.
  • Won't Have (Chưa triển khai đợt này): Mạch sạc ngoài chuyên dụng AC-DC (do xe máy dùng trực tiếp nguồn phát điện xoay chiều qua cuộn mâm lửa và bộ tiết chế).

Thiết kế hệ thống

Kiến trúc bộ ắc quy Lithium thay thế bao gồm 3 khối chức năng chính: Khối lưu trữ năng lượng (Cell Pack), Khối bảo vệ và điều khiển (BMS), và Khối vỏ bảo vệ cơ học.

+---------------------------------------------------------------------------------+
|                        SƠ ĐỒ NGUYÊN LÝ PACK PIN 4S LIFEPO4                      |
+---------------------------------------------------------------------------------+

  Cực Dương Tổng (+) [12.8V - 14.4V] ---------------------------------------+
                                                                            |
       +--------------+     +--------------+     +--------------+     +-----+--------+
       | Cell 1 (LFP) |     | Cell 2 (LFP) |     | Cell 3 (LFP) |     | Cell 4 (LFP) |
       |  3.2V / 6Ah  |--+--|  3.2V / 6Ah  |--+--|  3.2V / 6Ah  |--+--|  3.2V / 6Ah  |
       +--------------+  |  +--------------+  |  +--------------+  |  +--------------+
              |          |         |          |         |          |         |
              v          v         v          v         v          v         v
         [ B0 / GND ]  [ B1 ]    [ B2 ]     [ B3 ]    [ B4 / VCC ]
              |          |         |          |         |
      +-------------------------------------------------------------+
      |             HỆ THỐNG QUẢN LÝ PIN THÔNG MINH (4S BMS)        |
      | - Giám sát điện áp từng cell (Cell Voltage Detection)       |
      | - Mạch cân bằng thụ động (Shunt Balancing Resistors)        |
      | - IC điều khiển logic bảo vệ quá nạp/quá xả/ngắn mạch       |
      | - Cảm biến nhiệt độ NTC (Nhiệt độ ngắt > 65°C)              |
      +-------------------------------------------------------------+
                                     |
                         [ Cổng chuyển mạch MOSFET ]
                                     |
  Cực Âm Tổng (-) -------------------+

Thông số kỹ thuật của các linh kiện phần cứng:

  1. Cell Pin: 4 cell $LiFePO_4$ cỡ trụ 32650 hoặc 32700 (Dung lượng định mức: $6.0\text{Ah} - 6.5\text{Ah}$, Điện áp định mức: $3.2\text{V}$, Nội trở: $R_{internal} \le 6\text{m}\Omega$, Dòng xả liên tục: $3C = 18\text{A}$, Dòng xả tức thời đỉnh: $10C - 15C = 60\text{A} - 90\text{A}$).
  2. Mạch quản lý pin BMS 4S 100A Peak:
    • Dòng xả duy trì liên tục: $30\text{A}$.
    • Dòng xả khởi động đỉnh (Peak Discharge Current): $100\text{A}$ (trong thời gian $\le 5\text{s}$).
    • Ngưỡng bảo vệ quá nạp (Overcharge Protection Voltage): $3.65\text{V} \pm 0.025\text{V}$ trên mỗi cell; giải phóng bảo vệ ở $3.55\text{V}$.
    • Ngưỡng bảo vệ quá xả (Overdischarge Protection Voltage): $2.50\text{V} \pm 0.05\text{V}$ trên mỗi cell; giải phóng bảo vệ ở $2.80\text{V}$.
    • Dòng cân bằng cell thụ động (Passive Balancing Current): $35\text{mA} - 50\text{mA}$ tại mức điện áp cân bằng $3.60\text{V}$.
    • Thời gian trễ bảo vệ ngắn mạch: $\le 250,\mu\text{s}$.

Phương pháp nghiên cứu và phát triển

Dự án áp dụng phương pháp thiết kế phần cứng lặp (Hardware Iteration Process) với các cột mốc cụ thể:

[Khảo sát & Đo đạc tải đề xe]
[Lựa chọn Cell LFP & Tính dung lượng]
[Thiết kế mạch BMS & Cân bằng Cell]
[Hàn điểm Spot Welding & Đóng Pack]
[Kiểm thử Bench-test: CC-CV, Xả tải 10C]
[Thử nghiệm trên xe máy thực tế & Đánh giá]
  • Đánh giá rủi ro kỹ thuật:
    • Rủi ro sạc quá áp từ bộ sạc tiết chế xe máy: Điện áp máy phát khi tăng ga có thể vọt lên $15.0\text{V}$. Mạch BMS được thiết kế với dải cắt áp tức thời ở $14.6\text{V}$ ($3.65\text{V} \times 4$), bảo vệ pack pin khỏi hiện tượng trương phồng và phá hủy lớp phân cách điện phân.
    • Rủi ro sinh nhiệt tại các mối hàn: Dòng xả khởi động lớn gây sụt áp và phát nhiệt Joule ($I^2R$). Giải pháp là sử dụng băng niken tinh khiết kép (độ dày 0.15mm) cùng công nghệ hàn điểm xung kép (Dual-pulse Spot Welding) nhằm đưa điện trở tiếp xúc xuống dưới $1\text{m}\Omega$.

Implementation và kết quả

Quá trình chế tạo và tích hợp

Quy trình ghép nối pack pin tuân thủ quy chuẩn an toàn lưu trữ điện thế:

  1. Sàng lọc và phân loại Cell (Cell Matching): Đo nội trở xung AC 1kHz và điện áp hở mạch (OCV) của từng cell bằng thiết bị đo chuyên dụng RC3563. Chọn 4 cell có dung sai điện áp $\Delta V \le 0.005\text{V}$ và dung sai nội trở $\Delta R \le 0.2\text{m}\Omega$.
  2. Ghép khung cách điện: Sử dụng khung nhựa định hình ABS 32650 chống rung lắc và tạo rãnh tản nhiệt tự nhiên giữa các vỏ cell.
  3. Liên kết mạch động lực và dây tín hiệu BMS:
    • Hàn dải niken nguyên chất bằng máy hàn điểm siêu âm.
    • Nối các dây tín hiệu đo áp (B0: GND, B1: Cell 1+, B2: Cell 2+, B3: Cell 3+, B4: Cell 4+ vào BMS).
    • Đặt cảm biến nhiệt NTC áp sát vào thân cell trung tâm (vị trí tản nhiệt kém nhất).

Thuật toán giám sát logic hoạt động của hệ thống BMS được mô phỏng theo mã giả C/C++ cho chip điều khiển trạng thái như sau:

// Thuật toán giám sát điện áp và logic bảo vệ Pack Pin 4S LiFePO4
#define NUM_CELLS 4
#define V_OVERCHARGE_CUTOFF     3.65f  // Vôn: Cắt sạc khi vượt ngưỡng
#define V_OVERCHARGE_RELEASE    3.55f  // Vôn: Khôi phục sạc
#define V_OVERDISCHARGE_CUTOFF  2.50f  // Vôn: Cắt xả bảo vệ pin
#define V_OVERDISCHARGE_RELEASE 2.80f  // Vôn: Khôi phục xả
#define V_BALANCE_START         3.60f  // Vôn: Bắt đầu kích hoạt cân bằng thụ động
#define MAX_TEMP_CELSIUS        65.0f  // Ngưỡng nhiệt độ ngắt an toàn

typedef struct {
    float cell_voltages[NUM_CELLS];
    float total_voltage;
    float current;
    float temperature;
    bool charge_mosfet_state;
    bool discharge_mosfet_state;
    bool balance_state[NUM_CELLS];
} BatteryPack4S;

void Monitor_and_Protect_Pack(BatteryPack4S *pack) {
    pack->total_voltage = 0.0f;
    bool overcharge_flag = false;
    bool overdischarge_flag = false;

    // 1. Quét điện áp từng Cell và nhiệt độ
    for (int i = 0; i < NUM_CELLS; i++) {
        pack->total_voltage += pack->cell_voltages[i];

        // Kiểm tra quá nạp
        if (pack->cell_voltages[i] >= V_OVERCHARGE_CUTOFF) {
            overcharge_flag = true;
        }

        // Kiểm tra quá xả
        if (pack->cell_voltages[i] <= V_OVERDISCHARGE_CUTOFF) {
            overdischarge_flag = true;
        }

        // Logic kích hoạt mạch cân bằng thụ động (Passive Balancing)
        if (pack->cell_voltages[i] >= V_BALANCE_START && pack->charge_mosfet_state == true) {
            pack->balance_state[i] = true; // Kích hoạt xả điện trở shunt
        } else {
            pack->balance_state[i] = false;
        }
    }

    // 2. Xử lý trạng thái ngắt an toàn
    if (pack->temperature >= MAX_TEMP_CELSIUS || overcharge_flag) {
        pack->charge_mosfet_state = false; // Ngắt MOSFET đường sạc
    } else {
        pack->charge_mosfet_state = true;
    }

    if (pack->temperature >= MAX_TEMP_CELSIUS || overdischarge_flag) {
        pack->discharge_mosfet_state = false; // Ngắt MOSFET đường xả
    } else {
        pack->discharge_mosfet_state = true;
    }
}

Thử nghiệm và đo đạc thực tế

Pack pin hoàn thiện được đưa vào thử nghiệm nạp/xả trên thiết bị kiểm tra tải giả lập điện tử và lắp trực tiếp lên xe máy Honda Future 125cc Fi:

               QUÁ TRÌNH THỰC NGHIỆM ĐO DÒNG ĐỀ VÀ ĐIỆN ÁP
+-------------------------------------------------------------------------+
| Điện áp (V)                                                             |
| 14.0 | [13.2V] Sẵn sàng                                                 |
|      |   \                                                              |
| 12.0 |    \_________[11.4V - Sụt áp tức thời khi đề nổ LiFePO4]         |
|      |             \                                                    |
| 10.0 |              \==================== [9.4V - Sụt áp ở Ắc quy Chì]  |
|      |                                                                  |
|  0.0 +----------------------------------------------------------------- |
|      0s            1.0s          2.0s          3.0s              Thời gian|
+-------------------------------------------------------------------------+
| Dòng điện (A)                                                           |
|  80A |              /---\ [Dòng khởi động tức thời I_peak = 72A]        |
|  40A |             /     \                                              |
|   0A +------------/       \-------------------------------------------- |
+-------------------------------------------------------------------------+

  1. Thử nghiệm dòng phóng khởi động (Cranking Test):

    • Dòng khởi động đỉnh đo được tại thời điểm ấn nút đề: $I_{peak} = 72.4\text{A}$ trong khoảng $1.2\text{s}$.
    • Độ sụt áp của ắc quy axit-chì ban đầu: Từ $12.6\text{V}$ sụt xuống $9.4\text{V}$.
    • Độ sụt áp của pack pin $LiFePO_4$ 4S: Từ $13.2\text{V}$ chỉ sụt xuống $11.4\text{V}$.
    • Kết luận: Nhờ nội trở thấp ($R \approx 20\text{m}\Omega$ toàn pack so với $\approx 80\text{m}\Omega$ của bình chì), động cơ đề nổ quay nhanh và dứt khoát hơn 35%, loại bỏ hoàn toàn hiện tượng yếu đề khi trời lạnh.

  2. Thử nghiệm nạp bù từ sạc tiết chế xe máy:

    • Khi động cơ hoạt động ở vòng tua không tải (Idling ~1500 RPM): Điện áp máy phát $V_{in} = 13.8\text{V}$, dòng nạp $I_{charge} = 1.2\text{A}$.
    • Khi tăng ga (Vòng tua ~4000 RPM): Điện áp máy phát ổn định ở $V_{in} = 14.3\text{V}$, dòng nạp đạt $I_{charge} = 3.5\text{A}$.
    • Pack pin $LiFePO_4$ nhận dòng sạc nhanh ổn định mà không phát sinh hiện tượng sôi dung dịch hay quá nhiệt (nhiệt độ pack luôn duy trì $< 38^\circ\text{C}$).

Kết quả đạt được

Thông số đánh giá Ắc quy chì theo xe (GS GTZ5S) Pack pin chế tạo ($LiFePO_4$ 4S) Mức độ cải thiện
Dung lượng thực tế 3.5 Ah 6.0 Ah Tăng 71.4%
Trọng lượng 2.45 kg 0.87 kg Giảm 64.5%
Độ sụt áp khi đề nổ Sụt về 9.4V ($\Delta V = 3.2V$) Sụt về 11.4V ($\Delta V = 1.8V$) Ổn định áp hơn 43.7%
Thời gian tự phóng điện 20% dung lượng trong 4 tháng < 3% dung lượng trong 4 tháng Giữ điện vượt trội
Tuổi thọ thiết kế 1.5 – 2 năm (400 chu kỳ) 6 – 8 năm (> 2000 chu kỳ) Gấp 4 – 5 lần

Đổi mới và đóng góp

  1. Khắc phục triệt để nguy cơ thoát nhiệt: Bằng cách chọn vật liệu catốt Lithium Iron Phosphate ($LiFePO_4$), sản phẩm có cấu trúc mạng tinh thể Olivine 3 chiều với liên kết $P-O$ cộng hóa trị cực kỳ bền vững, triệt tiêu hoàn toàn khả năng giải phóng khí oxy khi quá nhiệt, ngăn ngừa sự cố cháy nổ so với các dòng pin Lithium Polymer ($LiPo$) hoặc NMC.
  2. Thiết kế Plug-and-Play tương thích hệ thống điện xe máy: Không cần thay đổi kết cấu cuộn phát hay bộ sạc tiết chế có sẵn trên xe. Điện áp làm việc của 4 cell LFP nối tiếp dao động từ $10.0\text{V}$ (cạn) đến $14.4\text{V}$ (đầy), khớp với dải điều chỉnh của các bộ sạc tiêu chuẩn xe máy ($14.0\text{V} - 14.5\text{V}$).
  3. Mạch bảo vệ thông minh chủ động: Tích hợp module BMS bảo vệ 4 tầng: quá nạp, quá xả, ngắn mạch và quá dòng đề. Điều này giúp loại bỏ nhược điểm hỏng bình do để quên khóa điện trên xe máy truyền thống.
  4. Đóng góp bảo vệ môi trường: Cung cấp giải pháp kỹ thuật cụ thể giúp giảm thiểu hàng ngàn tấn chất thải chì và axit sulfuric độc hại thải ra môi trường hàng năm từ thói quen thay ắc quy định kỳ.

Ứng dụng thực tế và triển khai

Khả năng ứng dụng thực tiễn

Sản phẩm được tối ưu để ứng dụng trực tiếp trên:

  • Toàn bộ các dòng xe máy số, xe côn tay, xe tay ga phổ biến (Honda Wave, Future, Air Blade, SH Mode, Yamaha Exciter, Winner X...).
  • Các hệ thống máy phát điện gia đình cỡ nhỏ sử dụng bình đề 12V.
  • Nguồn lưu điện dự phòng (Mini UPS) cho modem mạng và camera giám sát khi mất điện.

Phân tích hiệu quả kinh tế và hoàn vốn (ROI Analysis)

Xét trên vòng đời sử dụng 8 năm của một phương tiện xe máy:

BẢNG SO SÁNH TỔNG CHI PHÍ SỞ HỮU TRONG 8 NĂM (TCO)
+-----------------------------------------------------------------------+
| PHƯƠNG ÁN ẮC QUY AXIT-CHÌ:                                           |
| - Chi phí 1 bình: 350.000 VNĐ                                         |
| - Số lần thay mới trong 8 năm (2 năm/lần): 4 lần                     |
| - Tổng chi phí: 4 x 350.000 = 1.400.000 VNĐ                           |
| - Tỷ lệ gián đoạn sử dụng do hỏng bình đột ngột: Cao                 |
+-----------------------------------------------------------------------+
| PHƯƠNG ÁN PIN LITHIUM LIFEPO4 4S:                                     |
| - Chi phí đầu tư 1 pack pin & BMS hoàn chỉnh: 750.000 VNĐ             |
| - Số lần thay mới trong 8 năm: 0 lần (Tuổi thọ > 2000 chu kỳ)         |
| - Tổng chi phí: 750.000 VNĐ                                           |
| - TIẾT KIỆM TỊNH TIẾN: 650.000 VNĐ (~46.4% tổng chi phí sở hữu)       |
+-----------------------------------------------------------------------+

Người dùng sẽ thu hồi toàn bộ phần chênh lệch chi phí đầu tư ban đầu chỉ sau 2.5 năm sử dụng đầu tiên, đồng thời hưởng lợi từ việc xe luôn khởi động nhạy bén và giảm tải trọng cho xe (tiết kiệm nhiên liệu vận hành).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Nội trở mạch sạc xe máy cũ: Một số dòng xe máy đời cũ có bộ sạc tiết chế biến dòng kém ổn định (điện áp có thể nhảy vọt $>15.5\text{V}$ khi mất tiếp xúc mát), có thể kích hoạt chế độ khóa bảo vệ của BMS liên tục.
  • Giá thành linh kiện ban đầu: Chi phí gia công đơn chiếc cho pack pin và mạch BMS chất lượng cao còn cao hơn 1.8 – 2.0 lần so với 1 bình chì giá rẻ trên thị trường.

Hướng nâng cấp tương lai

  1. Tích hợp Module Bluetooth & Vi điều khiển STM32/ESP32: Xây dựng ứng dụng di động hiển thị chính xác SoC (dung lượng còn lại %), SoH (độ chai pin), nhiệt độ hoạt động và cảnh báo hỏng hóc sớm.
  2. Cơ chế tự kích hoạt thông minh (Emergency Jump-Start Button): Tích hợp nút bấm phụ giải phóng tạm thời dung lượng dự phòng 10% khi pin đã ngắt quá xả, giúp người dùng đề nổ khẩn cấp thêm 2–3 lần mà không cần dắt bộ.
  3. Nghiên cứu ứng dụng pin thể rắn (Solid-State): Khi công nghệ chất điện phân rắn gốm/polymer thương mại hóa với chi phí hợp lý, nâng cấp pack pin để đạt mật độ năng lượng $>250\text{Wh/kg}$ và hoạt động ổn định ở nhiệt độ từ $-30^\circ\text{C}$ đến $80^\circ\text{C}$.

Đối tượng hưởng lợi

  • Sinh viên & Học viên kỹ thuật: Tiếp cận tài liệu thực chứng toàn diện về kỹ thuật tính toán pack pin, cơ chế điện hóa vật liệu lưu trữ năng lượng và phương pháp thiết kế mạch điện tử công suất bảo vệ pin.
  • Kỹ sư & Nhà phát triển phần cứng: Ứng dụng trực tiếp sơ đồ nguyên lý mạch BMS 4S, kỹ thuật chọn cell theo nội trở xung AC và giải pháp quản lý nhiệt cho các dự án IoT, xe điện nhẹ (Light Electric Vehicles - LEV).
  • Cơ sở sản xuất & Doanh nghiệp phụ tùng: Sở hữu quy trình công nghệ hoàn chỉnh để chuyển giao và thương mại hóa sản phẩm bình pin Lithium thay thế cho hàng chục triệu xe máy đang lưu hành.
  • Người tiêu dùng & Môi trường: Sở hữu nguồn điện khởi động bền bỉ, an toàn, không lo hết điện bất ngờ và chung tay cắt giảm rác thải kim loại nặng độc hại.

Câu hỏi thường gặp

1. Thay thế bình Lithium $LiFePO_4$ vào xe máy có cần độ chế lại cục sạc trên xe không?

Hoàn toàn không cần thay đổi hay độ chế. Pack pin 4S $LiFePO_4$ có dải điện áp tương thích hoàn toàn ($10.0\text{V} - 14.4\text{V}$) với hệ thống sạc dinamo và bộ tiết chế tiêu chuẩn trên tất cả các dòng xe máy Honda, Yamaha, Suzuki, Piaggio (vốn sạc ra ở mức $13.8\text{V} - 14.4\text{V}$).

2. Dòng xả của bình Lithium có đủ khỏe để đề nổ vào mùa đông không?

Cực kỳ mạnh mẽ. Pin $LiFePO_4$ có nội trở chỉ bằng 1/4 so với ắc quy chì, cung cấp dòng phóng tức thời lên tới $10C - 15C$ ($60\text{A} - 90\text{A}$), giúp củ đề đạt mô-men xoắn cực đại ngay lập tức, loại bỏ hoàn toàn tình trạng sụt áp sâu dẫn đến khó đề nổ khi nhiệt độ môi trường xuống thấp.

3. Xe máy để lâu không đi (vài tháng) thì pin có bị kiệt bình không?

Nhờ hệ số tự phóng điện cực thấp ($< 3%/\text{tháng}$ so với $15% - 20%/\text{tháng}$ của ắc quy chì), xe máy gắn pin LFP có thể để yên trong 4–6 tháng mà vẫn giữ được trên 80% dung lượng và đề nổ bình thường ngay trong lần bấm đầu tiên.

4. Mạch BMS trên pin có tiêu thụ nhiều điện khi tắt khóa xe không?

Dòng tiêu thụ tĩnh (Quiescent Current) của mạch BMS ở trạng thái nghỉ chỉ dao động từ $10\mu\text{A}$ đến $25\mu\text{A}$ (micro-ampe), mức tiêu hao này hoàn toàn không đáng kể và không làm hao kiệt pin trong quá trình sử dụng thực tế.

5. Tại sao không dùng pin Lithium Ion thông thường (như pin điện thoại NMC) mà phải dùng $LiFePO_4$?

Pin Lithium Ion (NMC/LCO) có điện áp danh định $3.7\text{V}/cell$, khi ghép 3 cell chỉ đạt $11.1\text{V}$ (quá thấp), ghép 4 cell lên $14.8\text{V}$ (quá cao, dễ bị sạc quá áp nổ). Đồng thời, pin NMC kém bền nhiệt (bị phân hủy ở $150^\circ\text{C}$), trong khi $LiFePO_4$ vừa chuẩn dải áp 4S ($12.8\text{V}$), vừa chịu nhiệt lên tới $270^\circ\text{C}$, đảm bảo an toàn phòng chống cháy nổ tuyệt đối trong hộc xe máy kín.

Kết luận

Đồ án tốt nghiệp "Nghiên cứu công nghệ tích trữ năng lượng điện và ứng dụng. Thiết kế ắc quy dùng pin Lithium thay thế cho ắc quy chì truyền thống dùng cho xe máy" của sinh viên Phạm Minh Nghĩa đã hoàn thành xuất sắc các mục tiêu nghiên cứu và thực nghiệm. Bằng việc kết hợp giữa cơ sở lý thuyết điện hóa hiện đại và kỹ thuật thiết kế phần cứng BMS chuyên dụng, đề tài đã chứng minh tính ưu việt vượt trội của công nghệ pin Lithium Iron Phosphate ($LiFePO_4$ 4S): giảm 64.5% trọng lượng, tăng gấp 5 lần tuổi thọ, duy trì độ sụt áp ổn định khi đề nổ và loại bỏ hoàn toàn tác nhân gây ô nhiễm môi trường từ chì-axit.

Giải pháp không chỉ mang giá trị học thuật vững chắc trong chuyên ngành Điện tử Truyền thông mà còn sở hữu tính ứng dụng thực tiễn cao, sẵn sàng cho việc sản xuất hàng loạt và đóng góp trực tiếp vào mục tiêu chuyển đổi giao thông xanh, nâng cao trải nghiệm người dùng phương tiện hai bánh tại Việt Nam.
