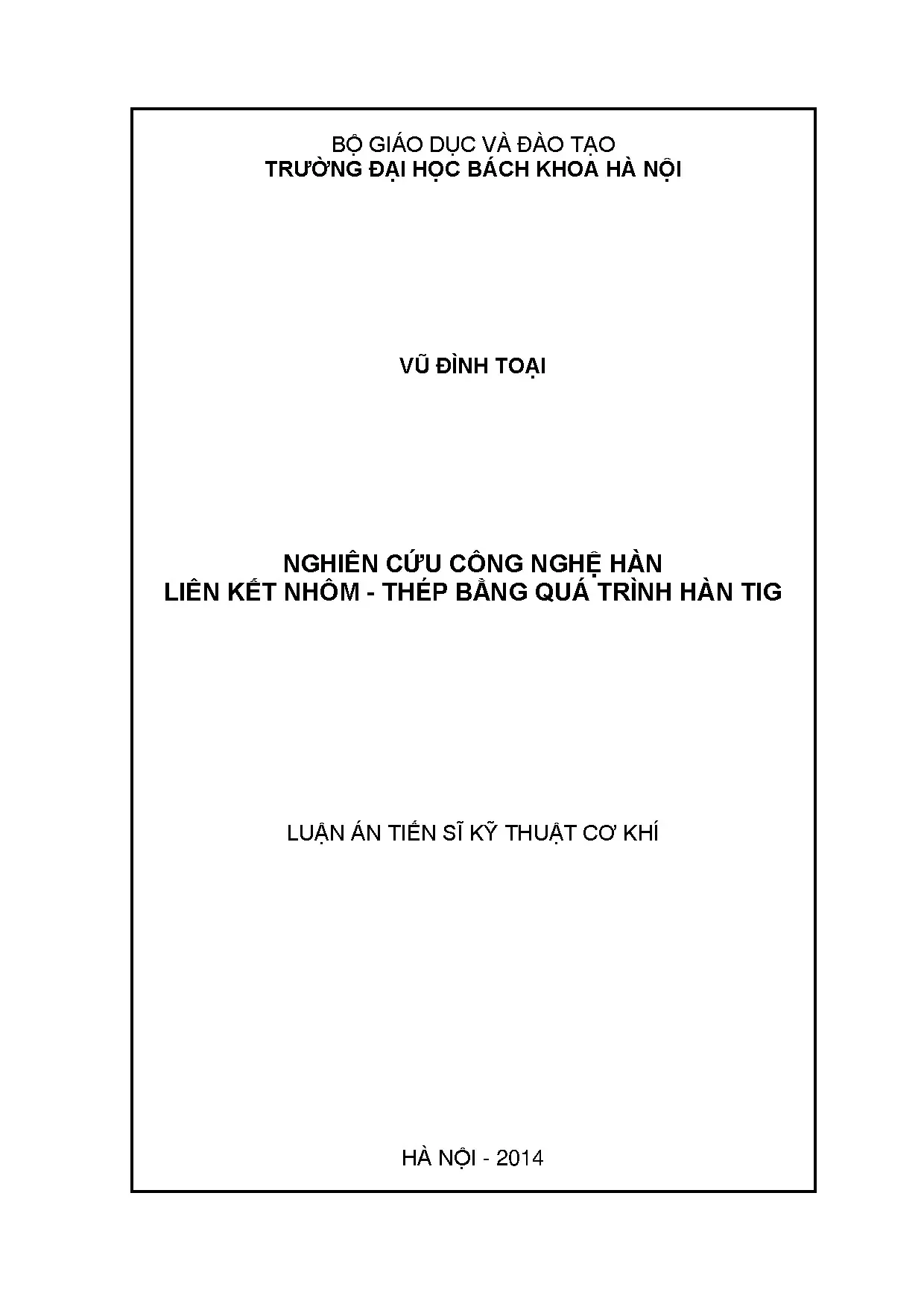

Nghiên Cứu Công Nghệ Hàn Liên Kết Nhôm - Thép Bằng Quá Trình Hàn TIG

Luận án tiến sĩ nghiên cứu công nghệ hàn liên kết nhôm thép bằng quá trình hàn tig, mang lại giải pháp tối ưu cho ngành công nghiệp chế tạo.

• Tác giả: Vũ Đình Toại
• Người hướng dẫn: PGS. Hoàng Tùng
• Trường học: Đại học Bách khoa Hà Nội
• Chuyên ngành: Kỹ thuật Cơ khí
• Đề tài: Nghiên Cứu Công Nghệ Hàn Liên Kết Nhôm - Thép Bằng Quá Trình Hàn TIG
• Loại tài liệu: luận án tiến sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Công Nghệ Hàn TIG Nhôm Thép

Nghiên cứu công nghệ hàn TIG nhôm - thép đang trở thành một lĩnh vực quan trọng trong ngành công nghiệp chế tạo. Công nghệ này không chỉ giúp cải thiện chất lượng sản phẩm mà còn tối ưu hóa quy trình sản xuất. Hàn TIG, với khả năng tạo ra mối hàn chất lượng cao, đang được ứng dụng rộng rãi trong nhiều lĩnh vực, từ ô tô đến hàng không. Việc hiểu rõ về công nghệ này sẽ giúp các kỹ sư và nhà nghiên cứu phát triển các giải pháp hàn hiệu quả hơn.

1.1. Ứng Dụng Công Nghệ Hàn TIG Trong Ngành Công Nghiệp

Công nghệ hàn TIG được sử dụng phổ biến trong ngành công nghiệp chế tạo nhờ vào khả năng tạo ra mối hàn chất lượng cao. Các ứng dụng bao gồm hàn nhôm cho khung xe, vỏ tàu và các sản phẩm điện tử. Hàn TIG cũng cho phép hàn các vật liệu khác nhau, như nhôm và thép, tạo ra các liên kết bền vững.

1.2. Lợi Ích Của Việc Nghiên Cứu Hàn Nhôm Thép

Nghiên cứu hàn nhôm - thép mang lại nhiều lợi ích, bao gồm tăng cường độ bền của sản phẩm và giảm trọng lượng. Việc kết hợp hai loại vật liệu này giúp tối ưu hóa hiệu suất và tiết kiệm chi phí sản xuất. Hơn nữa, nghiên cứu này còn giúp phát triển các kỹ thuật hàn mới, nâng cao chất lượng sản phẩm.

II. Thách Thức Trong Quá Trình Hàn Nhôm Thép Bằng TIG

Mặc dù công nghệ hàn TIG mang lại nhiều lợi ích, nhưng vẫn tồn tại nhiều thách thức trong quá trình hàn nhôm - thép. Các vấn đề như nứt, độ bền mối hàn và sự tương thích giữa các vật liệu là những yếu tố cần được nghiên cứu kỹ lưỡng. Việc hiểu rõ các thách thức này sẽ giúp cải thiện quy trình hàn và nâng cao chất lượng sản phẩm.

2.1. Vấn Đề Nứt Trong Liên Kết Hàn

Nứt là một trong những vấn đề phổ biến khi hàn nhôm - thép. Nguyên nhân chủ yếu là do sự khác biệt về tính chất vật liệu và nhiệt độ. Việc nghiên cứu nguyên nhân và cách khắc phục nứt sẽ giúp cải thiện độ bền của mối hàn.

2.2. Độ Bền Của Mối Hàn Nhôm Thép

Độ bền của mối hàn nhôm - thép phụ thuộc vào nhiều yếu tố, bao gồm kỹ thuật hàn, vật liệu hàn và điều kiện môi trường. Nghiên cứu về độ bền sẽ giúp xác định các yếu tố ảnh hưởng và cải thiện quy trình hàn.

III. Phương Pháp Hàn TIG Liên Kết Nhôm Thép Hiệu Quả

Để đạt được mối hàn chất lượng cao giữa nhôm và thép, cần áp dụng các phương pháp hàn TIG hiệu quả. Các kỹ thuật như điều chỉnh dòng điện, tốc độ hàn và lựa chọn vật liệu hàn là rất quan trọng. Việc tối ưu hóa các yếu tố này sẽ giúp tạo ra mối hàn bền vững và giảm thiểu khuyết tật.

3.1. Kỹ Thuật Điều Chỉnh Dòng Điện Trong Hàn TIG

Điều chỉnh dòng điện là yếu tố quan trọng trong quá trình hàn TIG. Dòng điện quá cao có thể gây ra nứt, trong khi dòng điện quá thấp có thể không đủ để tạo ra mối hàn chắc chắn. Việc tìm ra mức dòng điện tối ưu sẽ giúp cải thiện chất lượng mối hàn.

3.2. Lựa Chọn Vật Liệu Hàn Phù Hợp

Lựa chọn vật liệu hàn phù hợp là rất quan trọng trong hàn nhôm - thép. Các loại dây hàn khác nhau có thể ảnh hưởng đến tính chất của mối hàn. Nghiên cứu về các loại vật liệu hàn sẽ giúp xác định lựa chọn tốt nhất cho từng ứng dụng.

IV. Kết Quả Nghiên Cứu Về Hàn Nhôm Thép Bằng TIG

Kết quả nghiên cứu về hàn nhôm - thép bằng TIG cho thấy rằng việc áp dụng các phương pháp hàn hiện đại có thể cải thiện đáng kể chất lượng mối hàn. Các thí nghiệm cho thấy mối hàn đạt được độ bền cao và ít khuyết tật. Những kết quả này mở ra hướng đi mới cho việc ứng dụng công nghệ hàn trong sản xuất.

4.1. Đánh Giá Chất Lượng Mối Hàn

Đánh giá chất lượng mối hàn được thực hiện thông qua các thử nghiệm kéo và bẻ. Kết quả cho thấy mối hàn nhôm - thép đạt tiêu chuẩn chất lượng cao, với độ bền vượt trội so với các phương pháp hàn truyền thống.

4.2. Phân Tích Cấu Trúc Mối Hàn

Phân tích cấu trúc mối hàn cho thấy sự hình thành các lớp liên kim giữa nhôm và thép. Các lớp này đóng vai trò quan trọng trong việc tăng cường độ bền của mối hàn, đồng thời giảm thiểu hiện tượng nứt.

V. Kết Luận Và Tương Lai Của Nghiên Cứu Hàn TIG

Nghiên cứu công nghệ hàn TIG nhôm - thép đã mở ra nhiều cơ hội mới cho ngành công nghiệp chế tạo. Các kết quả đạt được cho thấy rằng công nghệ này có tiềm năng lớn trong việc cải thiện chất lượng sản phẩm. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều đột phá mới trong lĩnh vực hàn.

5.1. Hướng Đi Tương Lai Trong Nghiên Cứu

Hướng đi tương lai trong nghiên cứu hàn TIG sẽ tập trung vào việc phát triển các kỹ thuật hàn mới và cải thiện quy trình sản xuất. Việc áp dụng công nghệ tự động hóa cũng sẽ là một xu hướng quan trọng.

5.2. Tác Động Đến Ngành Công Nghiệp

Công nghệ hàn TIG nhôm - thép sẽ có tác động lớn đến ngành công nghiệp chế tạo, giúp nâng cao hiệu suất sản xuất và giảm chi phí. Sự phát triển này sẽ tạo ra nhiều cơ hội việc làm và thúc đẩy nền kinh tế.

Trích đoạn nội dung tài liệu

Chương 1: Tổng quan về hàn nhôm với thép. Chương 2: Cơ sở khoa học hàn nhôm với thép. Chương 3: Mô phỏng số xác định chế độ công nghệ hàn TIG liên kết hybrid nhôm - thép dạng chữ T. Chương 4: Nghiên cứu thực nghiệm hàn TIG liên kết hybrid nhôm - thép dạng chữ T.

Chương 5: Kết quả nghiên cứu và bàn luận. Kết luận chung của luận án và kiến nghị về những nghiên cứu tiếp theo. Danh mục các tài liệu tham khảo. Danh mục các công trình đã công bố của luận án.

TỔNG QUAN VỀ HÀN NHÔM VỚI THÉP Chủ đề hàn nhôm với thép đã được đề cập từ khá lâu, đã có khá nhiều tác giả nghiên cứu, song cho đến nay nó vẫn còn là một vấn đề mang tính thời sự do các kết quả nghiên cứu vẫn chưa đạt được sự mỹ mãn so với các yêu cầu ngày càng cao và đa dạng của công nghiệp và đời sống. Để tránh việc nghiên cứu bị trùng lặp nhằm bảo đảm tính mới mẻ, phần tổng quan dưới đây sẽ đi sâu vào việc phân tích, đánh giá các công trình nghiên cứu ở trong và ngoài nước đã có cho đến nay về vấn đề hàn nhôm với thép, qua đó sẽ cho thấy những thành tựu khoa học đã đạt được cũng như những vấn đề còn hạn chế, tồn tại cần tập trung nghiên cứu, giải quyết. Tình hình nghiên cứu ở trong nước: Trong lĩnh vực chế tạo: Việc nghiên cứu chế tạo xuồng nhôm và tàu nhôm cỡ nhỏ đã được triển khai cách đây một số năm tại một số Công ty đóng tàu thuộc Bộ Quốc phòng, tuy nhiên do là vật liệu hoàn toàn bằng nhôm nên chỉ đóng được tàu/xuồng cỡ nhỏ có tải trọng thấp và tốc độ vận hành thấp, chưa đáp ứng được hết các yêu cầu của tàu cao tốc phục vụ công tác tuần tra, cứu hộ trên biển ở khoảng cách xa bờ (chịu lực lớn, tốc độ cao, có thể được trang bị cả vũ khí, khí tài quân sự). Vài năm gần đây, cũng tại một số Công ty đóng tàu của Quân đội (Công ty đóng tàu 189, Công ty đóng tàu Hồng Hà,.) đã tiến hành chế tạo các loại tàu cao tốc vỏ nhôm với tải trọng lớn hơn, tuy nhiên việc hàn trực tiếp nhôm với thép vẫn chưa được triển khai.

Để chế tạo các liên kết nhôm – thép dạng chữ T, người ta phải nhập từ nước ngoài các dải vật liệu trung gian 2 lớp: nhôm - thép (Bimetal) hoặc 3 lớp: hợp kim nhôm - nhôm - thép (Trimetal) – được chế tạo bằng quá trình hàn nổ, sau đó tiến hành hàn nhôm với nhôm và thép với thép như cách làm thông thường (hình 1.1 Liên kết hàn nhôm – thép dạng chữ T có sử dụng dải vật liệu trung gian 3 lớp. Cách làm này tuy có bảo đảm được chất lượng và độ tin cậy yêu cầu, nhưng làm phức tạp cho kết cấu, tốn nhiều chi phí và thời gian chế tạo do số mối hàn tăng gấp đôi, phải gia công nhiều và đặc biệt là mất chi phí và thời gian nhập khẩu các dải vật liệu trung gian. Trong lĩnh vực nghiên cứu: Việc nghiên cứu công nghệ hàn các vật liệu khác chủng loại và khác nhóm cấu trúc chưa được quan tâm và thực hiện nhiều ở Việt Nam, trong khi khả năng ứng dụng của chúng là rất lớn và đa dạng. Tác giả Hà Minh Hùng (Viện Nghiên cứu Cơ khí – Bộ Công thương) và các cộng sự [2] đã tiến hành nghiên cứu hàn nhôm với thép bằng năng lượng thuốc nổ ở quy mô phòng thí nghiệm và đã đạt được nhiều tiến bộ về chất lượng mối ghép [2, 3], tuy nhiên phương pháp hàn nổ mà các tác giả thực hiện chỉ là để tạo ra các ống, thanh và tấm vật liệu bimetal hoặc trimetal (liên kết chồng) chứ không thuộc phạm vi trực tiếp chế tạo kết cấu hàn như đề tài luận án này đề cập.

5 Gần đây nhất (năm 2012), hãng Honda (thực hiện tại Tokyo – Nhật Bản) cũng đã nghiên cứu thành công công nghệ hàn nhôm với thép [61] ứng dụng trong ngành chế tạo xe hơi (dự kiến sẽ ứng dụng trong xe Accord phiên bản 2013) bằng một biến thể của hàn ma sát ngoáy chứ không phải bằng năng lượng của hồ quang điện như đề tài luận án này. Cho đến nay, tại Việt Nam chưa có tác giả nào nghiên cứu công nghệ hàn hồ quang để tạo kết cấu hàn nhôm với thép, do đó việc đầu tư nghiên cứu các giải pháp kỹ thuật để hàn kết cấu nhôm với thép bằng quá trình hàn hồ quang là rất mới, rất cần thiết và có ý nghĩa thực tiễn cao trong điều kiện thực tế hiện nay ở Việt Nam. Tình hình nghiên cứu ở nước ngoài: Việc nghiên cứu chế tạo các kết cấu từ vật liệu nhẹ đã được triển khai từ khoảng hơn chục năm trở lại đây và đã đạt được những thành tựu rất khả quan. Cụ thể là các hãng chế tạo ôtô (Mercedes Benz, BMW, Audi), tàu hỏa (ICE, TGV),… đã rất thành công trong việc chế tạo các mẫu phương tiện có vỏ bằng hợp kim nhôm với nhiều tính năng kỹ thuật nổi trội hơn nhiều so với các mẫu vỏ thép trước đó.

Trong đó để hàn nhôm với thép, người ta đã áp dụng rất nhiều quá trình hàn đặc biệt khác nhau cùng với rất nhiều nghiên cứu có giá trị của nhiều tác giả. Để có bức tranh tổng quát về khả năng hàn nhôm với thép, dưới đây sẽ thống kê tất cả các quá trình hàn có thể thực hiện được việc hàn nhôm với thép cùng với những nghiên cứu tiêu biểu, từ đó có thể rút ra các ưu và nhược điểm của chúng. Trong số đó, nhóm các quá trình hàn hồ quang – liên quan trực tiếp đến đề tài của luận án – sẽ được phân tích, đánh giá một cách tỉ mỉ nhằm tìm ra những vấn đề còn tồn tại, hạn chế cần nghiên cứu, giải quyết tiếp. • Hàn nhôm với thép bằng quá trình Hàn Nổ: Hiện nay đã có rất nhiều tác giả và công trình nghiên cứu ứng dụng quá trình hàn nổ để hàn nhôm với thép, trong đó điển hình là các tác giả trong các tài liệu [4, 14, 15].

Quá trình hàn nổ (explosive welding process) sử dụng năng lượng nổ của thuốc để tạo ra động năng rất lớn cho tấm vật liệu phía trên nằm cách tấm dưới một khoảng cách phù hợp (hình 1. Với động năng rất lớn này, tấm vật liệu phía trên sẽ va đập xuống tấm dưới với những xung lực cực lớn, làm cho bề mặt tiếp giáp giữa hai tấm vật liệu chuyển sang trạng thái dẻo (có thể có chỗ nóng chảy cục bộ ở mức tế vi) qua đó giúp chúng hòa trộn, khuếch tán sang nhau để tạo ra liên kết hàn. Ở những vị trí quá nhiệt, do lượng nguyên tố khuếch tán sang nhau vượt quá giới hạn hòa tan bão hòa sẽ xảy ra hiện tượng kết tủa tạo ra các pha mới (thường là các tổ chức liên kim - Intermetallic Compound - IMC). Yêu cầu của quá trình hàn này là một vật liệu phải có độ dẻo cao (như nhôm, đồng,… chẳng hạn).

Các kết quả nghiên cứu chỉ ra rằng quá trình hàn nổ rất thích hợp để hàn nhôm với thép, liên kết hàn nhận được có độ bền chắc cao, trong đó các hợp chất liên kim loại (IMC) xuất hiện trên gianh giới giữa nhôm và thép ở dạng màng mỏng và không liên tục tạo ra liên kết hàn có cơ tính tốt. Đặc điểm tổng quát của quá trình hàn nổ có thể được tóm tắt như sau: * Ưu điểm của hàn nổ: - Thích hợp để hàn liên kết chồng cho các chi tiết dạng tấm, thanh và ống để chế tạo vật liệu nhiều lớp kim loại khác nhau như Bimetal, Trimetal. - Hàn được các kim loại khác chủng loại với nhau, đặc biệt thích hợp cho hàn nhôm với thép. Ngoài ra hàn nổ còn được ứng dụng để hàn các hợp kim đặc biệt ứng dụng trong đóng tàu, hóa chất, dầu khí, dược phẩm… - Chất lượng liên kết hàn rất tốt và năng suất rất cao do thời gian hàn cực nhanh.2 Hàn liên kết chồng nhôm-thép bằng năng lượng nổ (nguồn: [14]) * Nhược điểm của hàn nổ: - Biến dạng cơ – nhiệt rất lớn nên phải trải qua công đoạn cán phẳng hoặc là phẳng sản phẩm sau khi hàn.

Bề mặt của tấm trên, nơi tiếp xúc với thuốc nổ hay có hiện tượng rạn, nứt hoặc thậm chí bị xé rách nếu như chế độ hàn không phù hợp (trường hợp sử dụng lượng thuốc nổ quá lớn). - Phương pháp hàn này phát xạ độc hại (khói độc, tiếng ồn rất lớn,. Môi trường sản xuất rất không an toàn và thường được thực hiện trong hầm nổ chuyên dụng đặt trong lòng núi hoặc tại nơi thao trường vắng người. - Không hàn được các liên kết giáp mối đối đầu cũng như các liên kết góc và chữ T cho các chi tiết dạng tấm như đề tài luận án đề cập.

Để thực hiện hàn liên kết nhôm – thép dạng chữ T thì phải thực hiện theo cách như đã mô tả trong mục 1. - Phương pháp này có yêu cầu cao về kiến thức và kỹ năng phòng chống cháy nổ của người thao tác. - Rất tốn kém khi xây dựng phòng nổ chuyên dụng (thường làm hầm nổ trong lòng núi đá). Thiết bị tuy không phức tạp nhưng yêu cầu rất cao về việc sử dụng và bảo quản thuốc nổ.

• Hàn nhôm với thép bằng quá trình Hàn Ma sát: Quá trình hàn ma sát cũng là một lựa chọn tốt để tiến hành hàn nhôm với thép. Quá trình hàn này sử dụng lực ma sát lớn để sinh nhiệt tại bề mặt tiếp giáp giữa hai chi tiết hàn, đưa vật liệu tại mép hàn đến trạng thái dẻo và sử dụng lực ép lớn để ép vùng kim loại đã dẻo này lại với nhau, qua đó tạo điều kiện hòa trộn, khuếch tán và gắn kết kim loại tạo ra liên kết hàn (các hình 1. Yêu cầu của quá trình hàn này là thiết bị phải tạo ra được mô men và tốc độ quay rất lớn để đảm bảo sinh đủ nhiệt, trong khi hệ thống thủy lực phải tạo ra được một lực ép lớn. Đã có rất nhiều công trình nghiên cứu hàn nhôm với thép bằng ma sát, trong đó chủ yếu tập trung vào biến thể hàn ma sát ngoáy (friction stir welding process, hình 1.3), mà điển hình là các nghiên cứu trong các tài liệu [4, 16, 17, 18, 19].

Để hàn hai tấm nhôm và thép ở dạng giáp mối, đầu ngoáy được đặt lệch về phía tấm nhôm tại vị trí sao cho chúng vừa đủ chạm vào mép của tấm thép khi ấn xuống.
