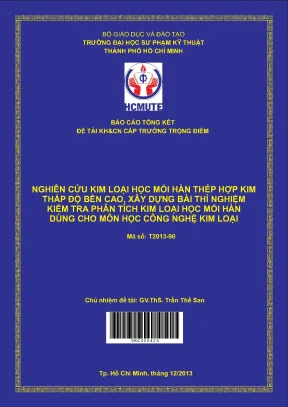

NGHIÊN CỨU KIM LOẠI HỌC MỐI HÀN THÉP HỢP KIM THẤP ĐỘ BỀN CAO (HSLA) VÀ XÂY DỰNG BÀI THÍ NGHIỆM CHUYÊN NGÀNH CÔNG NGHỆ KIM LOẠI

Tóm tắt nghiên cứu (Research Summary)

  • Câu hỏi nghiên cứu chính (Research Question): Bản chất chuyển biến tổ chức kim loại học và sự phân bố cơ tính tại các vùng liên kết hàn của thép hợp kim thấp độ bền cao (HSLA) diễn ra như thế nào dưới tác động của các nguồn nhiệt hàn khác nhau, và làm thế nào để chuẩn hóa quy trình phân tích này thành một mô-đun thí nghiệm thực hành hoàn chỉnh phục vụ đào tạo kỹ thuật?
  • Phương pháp tiếp cận (Methodology Snapshot): Đề tài thực hiện khảo sát hệ thống tiêu chuẩn quốc tế (TCVN, ASTM, SAE, JIS, DIN, GB) về thép HSLA; phân tích thực nghiệm kim loại học tế vi đối với vũng hàn và vùng ảnh hưởng nhiệt (HAZ); đồng thời tính toán, thiết kế và chế tạo cụm thiết bị hàn hồ quang tự động dưới lớp thuốc (SAW) phục vụ cho việc thực hiện các bài thí nghiệm kiểm tra.
  • Phát hiện chính (Key Findings): Nghiên cứu đã làm rõ quy luật kết tinh hai giai đoạn của vũng hàn và cơ chế biến đổi pha tại 6 phân vùng vi mô của HAZ. Phương pháp hàn dưới lớp thuốc (SAW) và que hàn vỏ bọc bazơ dày cho thấy sự đồng đều vượt trội về tổ chức hạt peclit/ferrit hình kim, giảm thiểu tối đa hiện tượng thiên tích và khuyết tật tế vi so với hàn hồ quang tay vỏ bọc mỏng.
  • Ý nghĩa ứng dụng (Implications): Cung cấp tài liệu khoa học chuẩn mực và giáo cụ trực quan, thu hẹp khoảng cách giữa lý thuyết luyện kim hàn và thực hành kiểm định chất lượng mối hàn trong công nghiệp chế tạo, dầu khí và bồn bể áp lực.

Bối cảnh và tầm quan trọng (Context & Significance)

Thực trạng kiến thức hiện tại

Thép hợp kim thấp độ bền cao (High-Strength Low-Alloy - HSLA) đóng vai trò then chốt trong ngành chế tạo cơ khí hiện đại. Với hàm lượng cacbon thấp kết hợp cùng các nguyên tố hợp kim vi lượng như Mangan, Silic, Vanadi, Titan, Niobi hay Molipden, thép HSLA sở hữu giới hạn chảy cao, độ dai va đập tốt và khả năng hàn vượt trội. Nhóm vật liệu này được ứng dụng rộng rãi trong các công trình trọng điểm: đường ống dẫn dầu khí áp lực cao, bồn chứa khí hóa lỏng, dầm cầu vượt, khung gầm xe tải hạng nặng và tháp tuabin gió.

Khoảng trống nghiên cứu & Đào tạo (Research Gap)

Thực tế sản xuất tại các đơn vị công nghiệp lớn (như Nhà máy Chế tạo Thiết bị Dầu khí, Doosan Dung Quất, các nhà máy nhiệt điện turbine khí) cho thấy: các sự cố nứt vỡ, phá hủy giòn kết cấu thường bắt nguồn từ vùng mối hàn do sự thiếu kiểm soát về nhiệt lượng và chuyển biến tổ chức kim loại học.

Tuy nhiên, trong công tác đào tạo kỹ sư cơ khí tại Việt Nam, việc nghiên cứu mối liên hệ giữa chế độ nhiệt hàn, chuyển biến pha tế vi và độ bền kết cấu thường chỉ dừng lại ở lý thuyết hàn hàn lâm. Đa số các cơ sở đào tạo còn thiếu các bài thí nghiệm kiểm tra kim loại học đồng bộ và thiết bị hàn tự động chuẩn hóa để sinh viên trực tiếp phân tích tổ chức kim tương.

Tính cấp thiết và tác động kỳ vọng

Đề tài mã số T2013-90 do GVC. Trần Thế San làm chủ nhiệm tại Trường Đại học Sư phạm Kỹ thuật TP.HCM mang tính cấp thiết cao khi giải quyết đồng thời hai mục tiêu:

  1. Hệ thống hóa bản chất kim loại học mối hàn thép HSLA.
  2. Xây dựng bộ bài thí nghiệm và chế tạo hoàn chỉnh mô hình thiết bị hàn SAW thực tế, tạo nền tảng vững chắc cho công tác kiểm định chất lượng và đào tạo nguồn nhân lực kỹ thuật cao.

Phương pháp luận và cách tiếp cận (Methodology & Approach)

Nghiên cứu kết hợp hài hòa giữa phương pháp tra cứu tiêu chuẩn hóa quốc tế, mô hình hóa nhiệt luyện và kiểm chứng thực nghiệm cơ khí - kim tương.

Thiết kế nghiên cứu và đối tượng phân tích

  • Đối tượng nghiên cứu: Bản chất kim loại học mối hàn của nhóm thép hợp kim thấp độ bền cao (bao gồm nhóm Ferrite – Pearlite, Ferrite hình kim, thép song pha Dual-Phase) và các thông số công nghệ của các phương pháp hàn nóng chảy phổ biến (SMAW, GMAW/MIG-MAG, FCAW, SAW, TIG, Plasma, Laser).
  • Chuẩn hóa hệ thống dữ liệu: So sánh đối chiếu hệ thống ký hiệu nguyên tố và cơ tính của thép HSLA theo tiêu chuẩn Việt Nam (TCVN 1659-75, TCVN 3104-79), tiêu chuẩn Nga (GOST), tiêu chuẩn Mỹ (ASTM A572, ASTM A573, ASTM A633, SAE), tiêu chuẩn Nhật Bản (JIS G319, JIS G3128), tiêu chuẩn Đức (DIN 17006) và tiêu chuẩn Trung Quốc (GB 1591-94).

Quy trình phân tích kim tương học (Metallography)

  1. Chuẩn bị mẫu thực nghiệm: Mẫu hàn thép HSLA sau khi gia công bằng các chế độ nhiệt khác nhau được cắt lát ngang qua mối nối (tiết diện bao gồm kim loại mối hàn, đường viền chảy, HAZ và kim loại cơ bản).
  2. Xử lý bề mặt: Trải qua các bước mài thô, mài tinh trên giấy ráp mịn với cỡ hạt tăng dần, sau đó đánh bóng cơ học bằng bột kim cương/oxit nhôm trên máy đánh bóng chuyên dụng cho đến khi đạt độ bóng gương.
  3. Tẩm thực tổ chức tế vi (Etching): Sử dụng dung dịch hóa chất thích hợp (Nital 2% – 5%) để làm lộ rõ biên giới hạt, các pha ferrite, pearlite, bainite và martensite.
  4. Phân tích hiển vi quang học: Quan sát và đo đạc kích thước hạt, hình thái phân bố pha tinh thể dọc từ tâm vũng hàn qua biên giới nóng chảy vào sâu kim loại nền.

Độ tin cậy và kiểm soát chất lượng thực nghiệm

Mọi thông số hàn (dòng điện $I$, điện áp $U$, tốc độ hàn $v$, lưu lượng khí bảo vệ, thành phần thuốc hàn) đều được kiểm soát và ghi nhận chính xác nhằm đảm bảo khả năng lặp lại của thí nghiệm trong môi trường xưởng trường học.

Phát hiện chính của nghiên cứu (Major Findings)

1. Cơ chế kết tinh hai giai đoạn của vũng hàn

Nghiên cứu chỉ ra rằng vũng hàn nguội với tốc độ rất cao do sự truyền nhiệt cưỡng bức vào kim loại nền thể tích lớn. Quá trình hình thành tổ chức trải qua hai giai đoạn riêng biệt:

  • Kết tinh lần 1 (Lỏng $\rightarrow$ Rắn): Các tinh thể hình nhánh cây (dendrites) phát triển vuông góc với mặt đẳng nhiệt nguội. Càng vào tâm mối hàn, tốc độ nguội giảm dần, tinh thể chuyển từ dạng nhánh cây sang dạng hạt đẳng trục (hình cầu).
  • Kết tinh lần 2 (Chuyển biến pha trong pha rắn): Khi hạ nhiệt độ qua các điểm tới hạn, austenite phân rã thành các tổ chức tế vi thực tế quyết định trực tiếp đến giới hạn bền kéo ($R_m$), giới hạn chảy ($R_{0.2}$) và độ giãn dài ($\delta$).
       Biên giới nóng chảy                   Tâm mối hàn
       [Nguội cực nhanh]                 [Nguội chậm hơn]
       (Dendritic structure)             (Equiaxed grains)

2. Sự phân hóa tổ chức tế vi tại vùng ảnh hưởng nhiệt (HAZ)

Đề tài đã chi tiết hóa 6 phân vùng vi mô trong vùng ảnh hưởng nhiệt dưới tác động của trường nhiệt độ hàn:

  • Vùng viền chảy (nóng chảy không hoàn toàn): Nằm sát vũng hàn, tổ chức gồm austenite và pha lỏng cục bộ; sau khi nguội có hạt mịn và cơ tính rất cao.
  • Vùng quá nhiệt (thô đại hạt): Chịu nhiệt độ cao sát điểm nóng chảy, hạt austenite phát triển rất lớn; khi nguội dễ tạo thành cấu trúc Widmanstätten hoặc martensite giòn nếu tốc độ làm nguội nhanh.
  • Vùng thường hóa (tinh thể mịn): Được nung nóng trên điểm $Ac_3$, tổ chức hạt được làm mịn hoàn toàn, đem lại độ dẻo dai và cơ tính tối ưu nhất trong liên kết hàn.
  • Vùng thường hóa không hoàn toàn: Nung nóng giữa $Ac_1$ và $Ac_3$, chỉ có pearlite chuyển biến còn ferrite giữ nguyên hạt thô.
  • Vùng kết tinh lại: Biến dạng dẻo bị triệt tiêu do nhiệt, hạt phục hồi kích thước tiêu chuẩn.
  • Vùng giòn xanh (Aging/Blue brittleness): Chịu nhiệt độ từ 200–400°C, các nguyên tố hòa tan khuếch tán tạo các kết tủa làm giảm đột ngột độ dai va đập.
       Nhiệt độ (°C)

3. Tương quan giữa phương pháp hàn và cấu trúc kim tương

  • Hàn hồ quang tay que vỏ mỏng: Hàm lượng carbon và nguyên tố hợp kim bị cháy nhiều do bảo vệ kém; hạt kim loại dạng trụ thô, tổ chức $(\alpha + P)$ phân bố không đều, cơ tính thấp.
  • Hàn hồ quang que vỏ bazơ dày (E7018, N50-6B): Thuốc bọc khử oxy tốt, bảo vệ hồ quang hiệu quả, hạt pearlite phân bố mịn đều, nâng cao độ dai va đập.
  • Hàn tự động dưới lớp thuốc (SAW): Năng lượng hàn tập trung cao, mối hàn nguội chậm dưới lớp xỉ cách nhiệt giúp hạn chế hiện tượng thiên tích hóa học; tổ chức tế vi đồng nhất, độ ngấu sâu và khử triệt để bọt khí.

4. Thành tựu chế tạo thiết bị và bài thí nghiệm chuyên đề

Đề tài hoàn thiện thành công bộ bản vẽ thiết kế và chế tạo cụm thiết bị hàn hồ quang dưới lớp thuốc (SAW) chuyên dụng cho phòng thí nghiệm. Thiết bị cho phép điều chỉnh ổn định tốc độ di chuyển, tốc độ cấp dây và điện áp hàn, tạo ra các mẫu hàn có độ tin cậy khoa học cao phục vụ quá trình phân tích kim tương.

Đóng góp khoa học và giá trị thực tiễn (Contributions)

1. Đóng góp về lý thuyết và phương pháp luận

  • Hệ thống hóa dữ liệu tương đương về mác thép HSLA, quy cách que hàn và tính chất cơ lý giữa các hệ tiêu chuẩn hàng đầu thế giới (ASTM, GOST, JIS, DIN, TCVN), tạo thành cẩm nang tra cứu có giá trị cao cho kỹ sư và sinh viên.
  • Xây dựng phương pháp luận khoa học trong việc phân tích kim loại học mối hàn: gắn liền chu trình nhiệt hàn với sơ đồ chuyển biến pha tế vi và chỉ số cơ lý tính thực nghiệm.

2. Đóng góp về mặt công nghệ & Ứng dụng thực tiễn

  • Sản phẩm phần cứng: Chế tạo cụm thiết bị hàn hồ quang tự động dưới lớp thuốc (SAW) hoạt động chính xác, chi phí tối ưu, sẵn sàng phục vụ đào tạo và nghiên cứu chuyên sâu.
  • Sản phẩm đào tạo: Xây dựng hoàn chỉnh đề cương và quy trình thực hiện Bài thí nghiệm kiểm tra, phân tích kim loại học mối hàn tích hợp vào môn học Công nghệ Kim loại tại Khoa Cơ khí Chế tạo máy - HCMUTE, giúp người học phát triển năng lực tự nghiên cứu và tư duy phân tích khuyết tật kim loại thực tế.

Đối tượng thụ hưởng và quan tâm (Target Audience)

Nhóm đối tượng Lợi ích và giá trị nhận được
Giảng viên & Sinh viên Cơ khí / Luyện kim Có bộ tài liệu chuẩn hóa về thép HSLA và bài thực hành kim tương trực quan, tiếp cận thiết bị hàn SAW thực tế.
Kỹ sư Hàn (IWE/IWT) & QA/QC Nắm vững cơ chế hình thành tổ chức tế vi HAZ để thiết lập quy trình hàn (WPS/PQR) tối ưu, hạn chế nứt nguội và nứt nóng.
Chuyên gia kiểm tra NDT / Đánh giá hư hỏng Có cơ sở lý luận vững chắc để phân tích nguyên nhân phá hủy giòn tại các vị trí mối hàn của bồn áp lực, ống dẫn dầu khí.
Doanh nghiệp gia công kết cấu thép Ứng dụng công nghệ hàn dưới lớp thuốc và phương pháp chọn que hàn bazơ nhằm nâng cao năng suất và chất lượng liên kết hàn.

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của đề tài nghiên cứu này là gì?

Đó là việc làm rõ cơ chế chuyển hóa vi cấu trúc tại 6 vùng nhiệt riêng biệt của vùng ảnh hưởng nhiệt (HAZ) trên thép HSLA, đồng thời chứng minh công nghệ hàn hồ quang dưới lớp thuốc (SAW) mang lại tổ chức tế vi đồng đều nhất, hạn chế tối đa nguy cơ thô đại hạt và giòn mối hàn.

2. Phương pháp tiếp cận của đề tài có điểm gì nổi bật?

Đề tài kết hợp thành công giữa nghiên cứu lý thuyết luyện kim hàn, chế tạo thiết bị thực nghiệm (máy hàn SAW) và xây dựng bài thực hành kim tương chuẩn hóa, giải quyết trọn vẹn từ khâu tạo mẫu đến khâu đánh giá chất lượng tế vi.

3. Kết quả phân tích kim tương này có thể khái quát hóa cho các mác thép khác không?

Hoàn toàn có thể. Quy luật biến đổi pha và phương pháp phân tích tổ chức vũng hàn/HAZ trong nghiên cứu này là chuẩn mực chung, có thể áp dụng mở rộng cho các dòng thép hợp kim thấp, thép kết cấu carbon trung bình và thép đóng tàu.

4. Hướng phát triển tiếp theo của nghiên cứu này là gì?

Nghiên cứu có thể mở rộng khảo sát độ dai va đập ở nhiệt độ âm (Charpy V-Notch test) cho các công trình biển, đồng thời ứng dụng kỹ thuật xử lý ảnh số và trí tuệ nhân tạo (AI) để tự động nhận dạng tổ chức kim tương và khuyết tật tế vi mối hàn.

5. Những ứng dụng thực tiễn trước mắt của đề tài là gì?

Ứng dụng trực tiếp vào giảng dạy môn học Công nghệ Kim loại tại Đại học Sư phạm Kỹ thuật TP.HCM và chuyển giao quy trình phân tích khuyết tật hàn cho các doanh nghiệp chế tạo bồn bể, kết cấu thép công nghiệp.

Kết luận (Conclusion)

Báo cáo nghiên cứu khoa học đề tài mã số T2013-90 của GVC. Trần Thế San đã giải quyết thành công các vấn đề cốt lõi về kim loại học mối hàn thép hợp kim thấp độ bền cao (HSLA). Bằng việc làm sáng tỏ mối quan hệ biện chứng giữa phương pháp hàn, trường nhiệt độ và tổ chức kim tương tế vi, công trình không chỉ đóng góp giá trị lý luận quan trọng cho ngành luyện kim hàn mà còn mang lại giá trị thực tiễn to lớn thông qua việc thiết kế thành công cụm thiết bị hàn SAW và bài thí nghiệm chuyên sâu.

Kết quả này đặt nền móng vững chắc cho việc nâng cao chất lượng đào tạo kỹ sư cơ khí, đồng thời mở ra hướng chuyển giao công nghệ kiểm định chất lượng kết cấu hàn cho các ngành công nghiệp trọng điểm tại Việt Nam.
