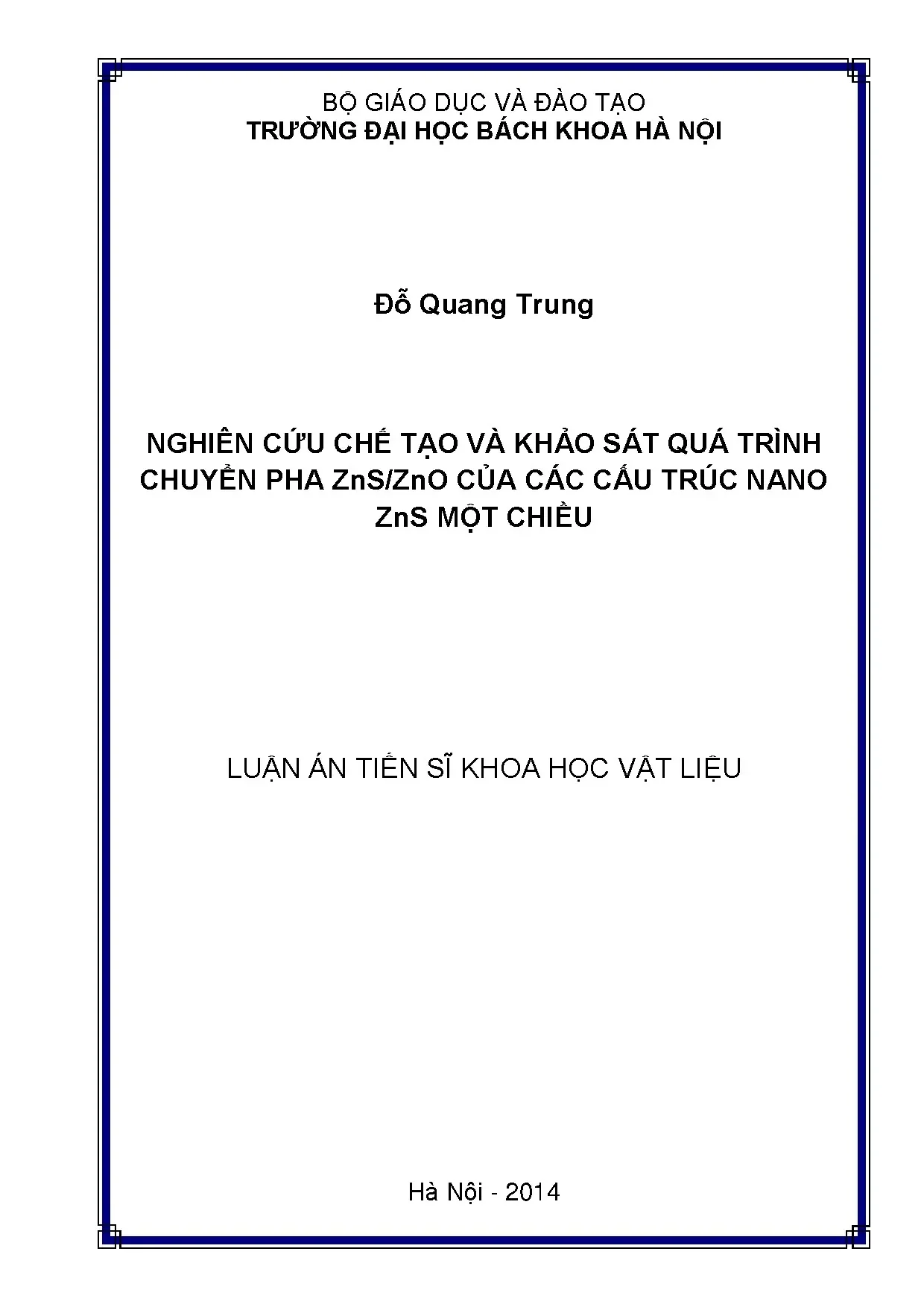

Tổng quan về luận án

Nghiên cứu về các cấu trúc nano bán dẫn một chiều (1D) thuộc phân nhóm hợp chất AII-BVI đại diện cho một trong những hướng tiếp cận tiên phong của ngành khoa học vật liệu và quang tử học hiện đại. Trong hơn hai thập kỷ qua, kể từ các khám phá nền tảng về silic xốp (1990) và ống nano carbon (1991), việc chuyển dịch từ vật liệu khối (3D) sang các cấu trúc thấp chiều (0D, 1D, 2D) đã mở ra không gian vật lý hoàn toàn mới dựa trên hiệu ứng giam giữ lượng tử và hiệu ứng tương tác bề mặt vượt trội. Luận án tiến sĩ khoa học vật liệu với tiêu đề "Nghiên cứu chế tạo và khảo sát quá trình chuyển pha ZnS/ZnO của các cấu trúc nano ZnS một chiều" do nghiên cứu sinh Đỗ Quang Trung thực hiện (dưới sự hướng dẫn khoa học của PGS. Phạm Thành Huy và TS. Trần Ngọc Khiêm tại Viện Tiên tiến Khoa học và Công nghệ - AIST, Trường Đại học Bách khoa Hà Nội, 2014, Chuyên ngành: Vật liệu quang học, quang điện tử và quang tử, Mã số: 62440127) đã giải quyết trực diện các bài toán cốt lõi về công nghệ chế tạo, cơ chế phát xạ quang học và động học chuyển pha dị thể.

+-----------------------------------------------------------------------------------+
| KHUNG KHOA HỌC TỔNG THỂ CỦA NGHIÊN CỨU                                             |
|                                                                                   |
|  [Vật liệu ZnS 1D]                   [Chuyển pha Ôxy hóa Nhiệt]    [Cấu trúc Dị thể ZnS/ZnO]   |
|  - Eg = 3.72 - 3.77 eV       ----->  - In-situ & Post-oxidation  -----> - Bandgap 3.37 - 3.77 eV  |
|  - Năng lượng exciton: 39 meV         - Môi trường: Không khí / O2        - Phát xạ tử ngoại NBE |
|  - Chế tạo: VLS & VS                  - Nhiệt độ: 100 - 1150°C            - RT Lasing & Doping Mn|
+-----------------------------------------------------------------------------------+

Khoảng trống nghiên cứu (research gap) trọng tâm mà luận án xác định bắt nguồn từ giới hạn cố hữu trong các công bố quốc tế cùng thời kỳ:

  • Thứ nhất, kẽm sulfide ($\text{ZnS}$) sở hữu vùng cấm rộng trực tiếp ($E_g \sim 3.72\text{ eV}$ với pha lập phương Sphalerite và $E_g \sim 3.77\text{ eV}$ với pha lục giác Wurtzite) cùng năng lượng liên kết exciton đạt mức $39\text{ meV}$ tại nhiệt độ phòng (lớn hơn nhiều so với $\text{GaN}$ là $25\text{ meV}$ và năng lượng nhiệt dao động mạng $k_B T \approx 26\text{ meV}$). Về mặt lý thuyết, $\text{ZnS}$ phải thể hiện phát xạ bờ vùng tử ngoại (Near Band Edge - NBE) vượt trội. Tuy nhiên, phần lớn các cấu trúc 1D $\text{ZnS}$ tổng hợp được trong thực nghiệm lại bị chi phối bởi phát xạ vùng nhìn thấy do mật độ sai hỏng mạng nội tại và trạng thái bẫy bề mặt quá cao.
  • Thứ hai, sự tồn tại dai dẳng của dải phát xạ màu xanh lục (green emission, cực đại $510 - 530\text{ nm}$) trong $\text{ZnS}$ 1D vẫn là chủ đề gây tranh cãi gay gắt giữa các giả thuyết về nút khuyết kẽm ($V_{\text{Zn}}$), nút khuyết lưu huỳnh ($V_{\text{S}}$), tạp chất kim loại xúc tác ($\text{Au}, \text{Cu}$) hay các mức sai hỏng bề mặt tái hợp.
  • Thứ ba, tồn tại một "khoảng trống quang phổ" giữa khe năng lượng của $\text{ZnS}$ ($3.7\text{ eV}$) và kẽm ôxít ($\text{ZnO}$, $E_g \sim 3.37\text{ eV}$, năng lượng liên kết exciton $60\text{ meV}$), tương ứng với dải bước sóng $340 - 380\text{ nm}$. Đây chính là miền bước sóng then chốt để phát triển các nguồn phát tử ngoại (UV-LEDs) phục vụ công nghệ chiếu sáng rắn chuyển đổi phosphor (phosphor-converted white LED).

Để giải quyết các vấn đề trên, luận án thiết lập hệ thống câu hỏi nghiên cứu và giả thuyết khoa học xác định:

  • RQ1: Làm thế nào để thiết lập quy trình bốc bay nhiệt ổn định nhằm kiểm soát hình thái tinh thể (dây, đai, thanh nano) và triệt tiêu sai hỏng sâu để thu được phát xạ NBE chiếm ưu thế ở nhiệt độ phòng?
  • RQ2: Động học chuyển pha ôxy hóa nhiệt ($\text{ZnS} \to \text{ZnO}$) diễn ra như thế nào trong các môi trường khác nhau (không khí, khí $\text{O}_2$ tinh khiết) và có thể tạo ra cấu trúc dị thể đồng trục lõi/vỏ $\text{ZnS/ZnO}$ với khe năng lượng biến thiên liên tục không?
  • RQ3: Bản chất vật lý thực sự của đỉnh phát xạ xanh lục $510 - 530\text{ nm}$ là gì và cấu trúc nano 1D $\text{ZnS}$ sau chuyển pha có khả năng phát xạ laser tự phát ở nhiệt độ phòng hay không?
  • RQ4: Cơ chế pha tạp ion kim loại chuyển tiếp $\text{Mn}^{2+}$ vào mạng nền $\text{ZnS}$ 1D qua con đường khuếch tán nhiệt và bốc bay đồng thời ảnh hưởng ra sao đến đặc tính quang học?

Hệ giả thuyết tương ứng:

  • H1: Việc kiểm soát chính xác gradient nhiệt độ và loại bỏ kim loại xúc tác qua cơ chế hơi - rắn (VS) sẽ làm giảm mạnh mật độ sai hỏng bề mặt, thúc đẩy tái hợp exciton tự do ở nhiệt độ phòng.
  • H2: Quá trình ôxy hóa nhiệt có kiểm soát từ ngoài vào trong sẽ hình thành lớp tiếp giáp dị thể $\text{ZnS/ZnO}$ dạng lõi/vỏ, tạo ra sự biến điệu cấu trúc dải năng lượng trong khoảng $3.37 - 3.77\text{ eV}$.
  • H3: Đỉnh phát xạ xanh lục trong $\text{ZnS}$ 1D không phải do tạp chất kim loại mà liên quan mật thiết đến các trạng thái sai hỏng bề mặt và sự tạo mầm ôxy hóa pha dị thể kích thước siêu nhỏ.

Khung lý thuyết của nghiên cứu tích hợp mô hình giam giữ lượng tử hiệu dụng của Brus, lý thuyết động học khuếch tán pha hơi (mô hình Wagner-Ellis cho cơ chế VLS và mô hình tái tạo mầm bề mặt cho VS), lý thuyết dải năng lượng phụ thuộc nhiệt độ Varshni, và mô hình lớp nghèo bề mặt Poisson-Boltzmann. Phạm vi thực nghiệm của luận án kéo dài trong 4 năm (11/2009 - 10/2013), khảo sát hàng loạt mẫu cấu trúc nano 1D được chế tạo trong dải nhiệt độ tổng hợp $900 - 1150^\circ\text{C}$, ủ ôxy hóa từ $100^\circ\text{C}$ đến $1150^\circ\text{C}$, và đo đạc đặc tính quang phổ từ nhiệt độ heli lỏng ($4\text{ K}$) đến nhiệt độ phòng ($300\text{ K}$).

Literature Review và Positioning

Nghiên cứu về các cấu trúc bán dẫn 1D đã trải qua các bước tiến vượt bậc với những công trình kinh điển đặt nền móng. Về mặt cơ chế hình thành từ pha hơi, mô hình hơi - lỏng - rắn (VLS) do Wagner và Ellis công bố năm 1964 đã giải thích vai trò của giọt hợp kim xúc tác eutectic ($\text{Au-Si}$ với điểm nóng chảy thấp $\sim 363^\circ\text{C}$) trong việc dẫn dắt sự kết tinh dị hướng. Đối với vật liệu $\text{ZnS}$ và $\text{ZnO}$, các nghiên cứu tiên phong của nhóm Zhong Lin Wang (2001, 2005) đã mở đường cho việc tổng hợp các đai nano (nanobelts), dây nano (nanowires) và cấu trúc phân cấp phức tạp thông qua cả hai cơ chế VLS và hơi - rắn (VS) tự xúc tác.

+-----------------------------------------------------------------------------------+
| ĐỐI CHIẾU TIẾP CẬN VỚI CÁC NGHIÊN CỨU QUỐC TẾ TIÊU BIỂU                          |
|                                                                                   |
| Nghiên cứu            Phương pháp / Cơ chế   Nhiệt độ     Đặc tính quang nổi bật  |
| -------------------   --------------------   ---------    ----------------------- |
| Wang et al. [196]     Bốc bay nhiệt (VLS)    900°C        Chế tạo NWs đường kính  |
|                       xúc tác mầm Au                      30-60 nm; quang sai hỏng|
| Lee et al. [184]      Bốc bay hỗ trợ H2      1100°C       Đai nano đơn tinh thể   |
|                       khí Ar/5% H2                        hướng [120]; NBE yếu    |
| Luận án Đỗ Q. Trung   Bốc bay nhiệt VS & VLS 900-1150°C   NBE 337 nm áp đảo ở RT; |
| (HUST, 2014)          + Ôxy hóa in/ex-situ                Lasing RT; giải mã dải  |
|                       hệ không khí / O2                   xanh lục 510-530 nm     |
+-----------------------------------------------------------------------------------+

Tổng hợp các dòng học thuật chính cho thấy hai luồng quan điểm đối lập sâu sắc trong tài liệu quốc tế:

  • Dòng quan điểm 1 (Về nguồn gốc phát xạ vùng nhìn thấy trong $\text{ZnS}$): Nhiều nhóm tác giả (như Chen et al., Kar et al.) cho rằng phát xạ màu xanh lục ($510 - 530\text{ nm}$) bắt nguồn từ các sai hỏng điểm nội tại trong mạng tinh thể, cụ thể là các mức bẫy tạo bởi nút khuyết lưu huỳnh ($V_{\text{S}}$) hoặc nút khuyết kẽm ($V_{\text{Zn}}$). Ngược lại, một số công trình khác (như tài liệu [110]) lại quy gán dải phát xạ $2.44\text{ eV}$ ($\sim 510\text{ nm}$) cho sự hiện diện của tạp chất vàng ($\text{Au}$) khuếch tán từ mầm xúc tác VLS vào thân dây nano.
  • Dòng quan điểm 2 (Về cơ chế phát xạ nhìn thấy trong $\text{ZnO}$): Tranh luận xoay quanh ba trạng thái tích điện của nút khuyết ôxy ($V_{\text{O}}$). Một trường phái cho rằng tâm phát xạ xanh lục bắt nguồn từ tái hợp giữa điện tử vùng dẫn với lỗ trống bị bẫy tại tâm ion hóa đơn $V_{\text{O}}^+$, trong khi trường phái khác khẳng định tâm ion hóa đôi $V_{\text{O}}^{++}$ hoặc tương tác tại lớp nghèo bề mặt mới là tác nhân quyết định phổ huỳnh quang tại nhiệt độ phòng (như phân tích trong tài liệu [207]).

So sánh trực tiếp với hai nghiên cứu quốc tế điển hình:

  1. So với công trình của Wang và các đồng nghiệp [196], nhóm tác giả sử dụng bốc bay nhiệt bột $\text{ZnS}$ trên đế $\text{Si/Au}$ ở $900^\circ\text{C}$ thu được dây nano đơn tinh thể đường kính $30 - 60\text{ nm}$ mọc theo hướng $[100]$ thông qua cơ chế VLS tiền chất $\text{Zn(S}_2\text{CNEt}_2)_2$. Tuy nhiên, mẫu của Wang et al. bị giới hạn bởi quang phổ chủ yếu phát ra các dải sai hỏng sâu tại $450\text{ nm}$ và $520\text{ nm}$, không bộc lộ phát xạ UV bờ vùng rõ nét ở nhiệt độ phòng.
  2. So với công trình của Lee và các đồng nghiệp [184], nhóm sử dụng phương pháp bốc bay nhiệt có sự hỗ trợ của khí hydro ($\text{Ar} + 5%\text{ H}_2$) tại $1100^\circ\text{C}$ để tạo băng nano $\text{ZnS}$ đơn tinh thể lục giác mọc theo hướng $[120]$ có tỷ lệ chiều rộng trên chiều dày từ $15:1$ đến $20:1$. Mặc dù tinh thể có độ hoàn hảo cao, quy trình đòi hỏi môi trường khí khử phức tạp và chưa giải quyết được bài toán kỹ thuật hóa vùng cấm qua cấu trúc dị thể lai.

Luận án của Đỗ Quang Trung đã định vị chính xác vị thế học thuật bằng cách vượt qua các giới hạn trên: vừa làm chủ công nghệ bốc bay nhiệt không cần xúc tác (cơ chế VS) trên đế $\text{Si/SiO}_2$ để loại trừ hoàn toàn ảnh hưởng của tạp chất kim loại, vừa xây dựng phương pháp ôxy hóa nhiệt hai giai đoạn (in-situ và post-oxidation) độc đáo, tạo ra cấu trúc dị thể $\text{ZnS/ZnO}$ có kiểm soát và giải mã triệt để cơ chế quang học của dải phát xạ xanh lục.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đã mở rộng và bổ sung các luận điểm vật lý quan trọng vào hệ thống lý thuyết quang - điện tử bán dẫn thấp chiều:

+-----------------------------------------------------------------------------------+
| KHUNG LÝ THUYẾT & MÔ HÌNH VÙNG NGHÈO BỀ MẶT TRONG DÂY NANO                       |
|                                                                                   |
|  (a) D < 2d: Dây nano bị làm nghèo hoàn toàn -> Mức Fermi EF hạ thấp ->           |
|      Chỉ tồn tại tâm VO++ và VO+ (Triệt tiêu phát xạ VOx)                         |
|  (b) D > 2d: Tồn tại đồng thời vùng nghèo (bề mặt) và vùng không nghèo (lõi) ->   |
|      Xuất hiện đồng thời phát xạ UV (NBE), xanh lục (VO+) và vàng (VO++)          |
|  (c) Nhiệt độ tăng (4K -> 300K): Điện tử bẫy thoát nhiệt -> Độ dày d co hẹp ->    |
|      Tái hợp không phát xạ bề mặt gia tăng -> Cạnh tranh với exciton tự do        |
+-----------------------------------------------------------------------------------+
  • Mở rộng lý thuyết giam giữ lượng tử và hàm sóng exciton: Vận dụng mô hình khối lượng hiệu dụng Brus biểu diễn năng lượng vùng cấm hiệu dụng của hạt nano: $$E_g(R) = E_g(\infty) + \frac{\hbar^2 \pi^2}{2R^2} \left(\frac{1}{m_e} + \frac{1}{m_h}\right) - \frac{1.8e^2}{\varepsilon R}$$ Luận án đã chứng minh khi bán kính dây nano vượt qua bán kính Bohr exciton ($a_B \approx 2.5\text{ nm}$ đối với $\text{ZnS}$ và $\sim 1.8\text{ nm}$ đối với $\text{ZnO}$), sự thay đổi tính chất quang không còn do giam giữ lượng tử thuần túy mà bị chi phối bởi lực dao động exciton $f$: $$f \propto \frac{2m_e}{\hbar^2} \Delta E |\mu|^2 |U(0)|^2$$ Trong đó sự chồng chập hàm sóng $|U(0)|^2$ giữa điện tử và lỗ trống chịu tác động mạnh mẽ của tương tác điện tử - phonon và các bẫy điện tích bề mặt.
  • Làm sáng tỏ mô hình lớp nghèo bề mặt (surface depletion layer model): Luận án phân tích định lượng độ dày lớp nghèo $d$ trên bề mặt cấu trúc 1D theo phương trình Poisson: $$d = \left(\frac{2\varepsilon_{\text{ZnO}} \varepsilon_0 V_S}{e^2 N_D^+(T)}\right)^{1/2}$$ Khi đường kính dây $D < 2d$ (đối với các dây nano $\text{ZnO}$ đường kính $\sim 30\text{ nm}$, tính toán cho $d \approx 69\text{ nm}$ tại nồng độ donor $N_D^+ \sim 10^{17}\text{ cm}^{-3}$, rào thế $V_S = 0.5\text{ eV}$), dây nano rơi vào trạng thái cạn kiệt hoàn toàn hạt tải tự do, dẫn đến việc chuyển dịch mức Fermi $E_F$ và làm thay đổi căn bản động học tái hợp của các tâm khuyết tật $V_{\text{O}}^\times \to V_{\text{O}}^+ \to V_{\text{O}}^{++}$.
  • Hệ mệnh đề lý thuyết (Theoretical Propositions):
    • Mệnh đề P1: Động học chuyển pha $\text{ZnS} \to \text{ZnO}$ tuân theo cơ chế phản ứng dị thể pha rắn - khí khuếch tán có kiểm soát từ ngoài vào trong, trong đó tốc độ ôxy hóa quyết định chiều dày lớp vỏ $\text{ZnO}$ epitaxy trên lõi đơn tinh thể $\text{ZnS}$.
    • Mệnh đề P2: Sự hình thành tiếp giáp dị thể $\text{ZnS/ZnO}$ loại II tạo ra sự biến điệu thế năng cục bộ tại mặt phân giới, cho phép điều khiển năng lượng phát xạ quang học nằm trong khoảng chuyển tiếp $3.37\text{ eV} < \hbar\omega < 3.77\text{ eV}$.
    • Mệnh đề P3: Cơ chế dập tắt nhiệt của phát xạ NBE tuân theo mô hình thoát nhiệt đa phonon kích hoạt bẫy bề mặt, với năng lượng kích hoạt nhiệt của exciton liên kết đạt giá trị xấp xỉ $12.9 - 14\text{ meV}$.

Khung phân tích độc đáo

Nghiên cứu tích hợp đồng thời ba trụ cột lý thuyết: Lý thuyết nhiệt động học chuyển pha ôxit hóa, Lý thuyết cấu trúc điện tử exciton gián đoạn, và Lý thuyết động học tái hợp sai hỏng quang học. Điểm đột phá trong phương pháp phân tích của luận án là việc kết hợp vi phổ huỳnh quang catốt phân giải không gian cao (Spatiotemporally-resolved FESEM-CL) với phổ huỳnh quang kích thích phụ thuộc nhiệt độ (Temperature-dependent PL từ $4\text{ K}$ đến $300\text{ K}$) và phổ kích thích huỳnh quang 3D (3D-PLE). Cách tiếp cận này cho phép định vị chính xác vị trí phát xạ (tại đầu mút, thân dây hay bề mặt tiếp giáp dị thể) mà các phép đo quang học truyền thống không thể phân tách được.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ triết lý nghiên cứu thực chứng luận (Positivism) kết hợp hiện thực phê phán (Critical Realism), dựa trên hệ thống bằng chứng thực nghiệm có khả năng kiểm chứng và tái lặp cao. Thiết kế nghiên cứu đa mức độ (Multi-level design) được triển khai nhất quán từ cấu trúc nguyên tử đến linh kiện vi mô:

+-----------------------------------------------------------------------------------+
| QUY TRÌNH THỰC NGHIỆM VÀ ĐẶC TRƯNG HÓA ĐA PHƯƠNG PHÁP                            |
|                                                                                   |
|  [Bột ZnS tinh khiết (99.99%)]                                                    |
|          |                                                                        |
|          v                                                                        |
|  [Lò bốc bay nhiệt ống nằm ngang] ---> Cơ chế VLS (Đế Si/Au)                      |
|  (900 - 1150°C, Khí mang Ar)      ---> Cơ chế VS (Đế Si/SiO2, Không xúc tác)     |
|          |                                                                        |
|          v                                                                        |
|  [Cấu trúc ZnS 1D tinh khiết]                                                     |
|          |                                                                        |
|          +---> [Ôxy hóa nhiệt In-situ & Post-oxidation (100 - 1150°C)]             |
|          +---> [Pha tạp Mn2+ (Khuếch tán nhiệt & Bốc bay đồng thời)]              |
|          |                                                                        |
|          v                                                                        |
|  [Hệ thống Phân tích Đa năng]                                                     |
|  - Cấu trúc: XRD, Raman, HRTEM, SAED                                              |
|  - Hình thái: FESEM, EDS mapping                                                  |
|  - Quang học: PL phân giải nhiệt độ (4 - 300K), PLE 3D, FESEM-CL vi điểm          |
+-----------------------------------------------------------------------------------+
  • Mức độ 1 - Cấu trúc và hình thái: Khảo sát mạng tinh thể, hướng mọc, hằng số mạng và sai hỏng cấu trúc thông qua Nhiễu xạ tia X (XRD), Kính hiển vi điện tử quét phát xạ trường (FESEM JEOL JSM-7600F), Kính hiển vi điện tử truyền qua phân giải cao (HRTEM) và Nhiễu xạ điện tử vùng chọn (SAED).
  • Mức độ 2 - Thành phần nguyên tố: Định lượng tỷ lệ nguyên tử $\text{Zn}$, $\text{S}$, $\text{O}$, $\text{Mn}$, $\text{Si}$ và lập bản đồ phân bố nguyên tố (EDS Mapping) tại từng vị trí cấu trúc đơn lẻ.
  • Mức độ 3 - Đặc tính quang học vi mô: Khảo sát phổ huỳnh quang (PL) kích thích bởi laser xung $\text{Nd:YAG}$ bước sóng $266\text{ nm}$ và laser liên tục $\text{He-Cd}$ bước sóng $325\text{ nm}$ (công suất $158\text{ W/cm}^2$), hệ đo phổ huỳnh quang - kích thích huỳnh quang phân giải cao (NanoLog spectrofluorometer, HORIBA Jobin Yvon), và đầu đo huỳnh quang catốt (CL) tích hợp trực tiếp trong buồng FESEM.

Quy trình nghiên cứu rigorous

  • Vật liệu và hóa chất xuất phát: Bột $\text{ZnS}$ thương mại độ tinh khiết cao ($99.99%$), muối $\text{MnCl}_2$, đế $\text{Si}(100)$ phủ màng mỏng $\text{Au}$ dày vài nanomet (cho cơ chế VLS) và đế $\text{Si/SiO}_2$ làm sạch siêu âm trong axeton, cồn và nước khử ion (cho cơ chế VS).
  • Quy trình chế tạo bốc bay nhiệt: Quá trình tổng hợp thực hiện trong hệ lò nung ống thạch anh nằm ngang. Vùng trung tâm chứa thuyền gốm đựng bột $\text{ZnS}$ duy trì ở $900 - 1150^\circ\text{C}$. Khí mang $\text{Ar}$ tinh khiết được duy trì lưu lượng ổn định. Đế $\text{Si}$ được đặt tại các vị trí cách nguồn bốc bay từ $5\text{ cm}$, $7\text{ cm}$ đến $9\text{ cm}$, tương ứng với gradient nhiệt độ hạ dần từ $850^\circ\text{C}$ xuống $600^\circ\text{C}$.
  • Quy trình ôxy hóa nhiệt: Khảo sát hai tiến trình: (1) Ôxy hóa in-situ trong quá trình nuôi bằng cách nạp trực tiếp dòng khí $\text{O}_2$ vào lò tại các nhiệt độ $500 - 1150^\circ\text{C}$; (2) Ôxy hóa post-oxidation các mẫu $\text{ZnS}$ 1D đã nuôi trong môi trường không khí hoặc khí $\text{O}_2$ tinh khiết tại các mức nhiệt độ $100^\circ\text{C}, 300^\circ\text{C}, 400^\circ\text{C}, 500^\circ\text{C}, 600^\circ\text{C}, 700^\circ\text{C}, 800^\circ\text{C}, 900^\circ\text{C}$ với thời gian ủ từ 30 đến 60 phút.
  • Quy trình pha tạp $\text{Mn}^{2+}$: Triển khai theo hai phương án: (1) Khuếch tán nhiệt sau nuôi bằng cách phủ $\text{MnCl}_2$ và ủ trong khí $\text{Ar}$ ở $300 - 600^\circ\text{C}$ trong 45 phút; (2) Bốc bay nhiệt đồng thời hai nguồn bột $\text{ZnS}$ và $\text{MnCl}_2$ tại $1150^\circ\text{C}$.

Data và phân tích

Dữ liệu thực nghiệm được xử lý bằng các công cụ toán học và phần mềm chuyên dụng:

  • Khớp hàm phổ huỳnh quang catốt (CL fitting) bằng hàm Gauss đa đỉnh phân tách chính xác 5 tâm phát quang đặc trưng: $337\text{ nm}$ (NBE $\text{ZnS}$), $370\text{ nm}$ (NBE $\text{ZnO}$), $440\text{ nm}$ (nút khuyết mạng), $520\text{ nm}$ (bẫy bề mặt/pha chuyển tiếp), và $600\text{ nm}$ (pha tạp hoặc sai hỏng sâu).
  • Phân tích sự phụ thuộc của năng lượng vùng cấm vào nhiệt độ từ $10\text{ K}$ đến $300\text{ K}$ theo phương trình bán thực nghiệm Varshni: $$E_g(T) = E_g(0) - \frac{\alpha T^2}{T + \beta}$$ Các tham số khớp thực nghiệm đạt giá trị tương thích cao với dữ liệu chuẩn quốc tế: $E_g(0) \approx 3.44\text{ eV}$, $\alpha \approx 3.5 \times 10^{-4}\text{ eV/K}$, và $\beta \approx 912\text{ K}$.

Phát hiện đột phá và implications

Những phát hiện then chốt

+-----------------------------------------------------------------------------------+
| TỔNG HỢP CÁC PHÁT HIỆN ĐỘT PHÁ CỦA LUẬN ÁN                                       |
|                                                                                   |
| 1. Kiểm soát hình thái 1D: Chế tạo thành công dây, đai, thanh ZnS đơn tinh thể    |
|    theo cơ chế VS (không xúc tác Au), phát xạ NBE UV (337 nm) chiếm ưu thế ở RT.  |
| 2. Giải mã dải phát xạ xanh lục (510 - 530 nm): Bắt nguồn từ tái hợp bẫy bề mặt   |
|    và sự tạo mầm ôxit hóa siêu mỏng, bác bỏ giả thuyết do tạp Au/Cu nội tại.      |
| 3. Bản đồ chuyển pha ZnS -> ZnO: Xác lập các mốc nhiệt độ tới hạn (300, 500,      |
|    600, 800, 1150°C), tạo cấu trúc dị thể lõi/vỏ ZnS/ZnO với bandgap biến thiên. |
| 4. Bộc lộ hiệu ứng phát xạ Laser nhiệt độ phòng: Kích thích laser xung 266 nm     |
|    cho thấy bước nhảy vọt cường độ phi tuyến và thu hẹp phổ NBE.                  |
| 5. Pha tạp Mn2+ hoàn hảo: Chuyển mức nội 4T1 -> 6A1 phát xạ vàng cam 585 nm cực  |
|    mạnh qua kỹ thuật bốc bay nhiệt đồng thời tại 1150°C.                          |
+-----------------------------------------------------------------------------------+

  1. Khống chế thành công hình thái cấu trúc 1D và phát xạ bờ vùng NBE vượt trội ở nhiệt độ phòng: Bằng phương pháp bốc bay nhiệt theo cơ chế VS trên đế $\text{Si/SiO}_2$ không sử dụng kim loại xúc tác, luận án đã chế tạo được các đai nano $\text{ZnS}$ có chiều rộng $200 - 400\text{ nm}$, chiều dài hàng chục micromet với chất lượng tinh thể đơn pha hoàn hảo. Phổ huỳnh quang (PL) và phổ huỳnh quang catốt (CL) tại nhiệt độ phòng bộc lộ đỉnh phát xạ tử ngoại NBE sắc nét tại bước sóng $\lambda \approx 337\text{ nm}$ ($3.68\text{ eV}$), trong khi các dải sai hỏng sâu trong vùng nhìn thấy bị triệt tiêu gần như hoàn toàn.

  2. Làm sáng tỏ bản chất nguồn gốc dải phát xạ màu xanh lục ($510 - 530\text{ nm}$): Qua chuỗi thực nghiệm so sánh đối chứng giữa mẫu mọc theo cơ chế VLS (có mầm $\text{Au}$) và VS (hoàn toàn không có $\text{Au}$), kết hợp với kỹ thuật vi phổ CL và phân tích EDS mapping tại các nhiệt độ ôxy hóa khác nhau ($100 - 700^\circ\text{C}$), luận án khẳng định dải phát xạ xanh lục ($515\text{ nm}$) xuất hiện mạnh mẽ ngay cả trên các thanh micro/dây nano $\text{ZnS}$ không chứa $\text{Au}$. Đỉnh này đạt cường độ cực đại khi mẫu bị ôxy hóa nhẹ ở $500 - 600^\circ\text{C}$ — giai đoạn hình thành các mầm nano $\text{ZnO}$ siêu mỏng trên bề mặt $\text{ZnS}$. Điều này chứng minh dải xanh lục bắt nguồn từ các trạng thái sai hỏng bề mặt và sự tái hợp qua mức bẫy tại mặt phân giới dị thể $\text{ZnS/ZnO}$, bác bỏ giả thuyết cho rằng dải này do tạp chất kim loại $\text{Au}$ gây ra.

  3. Thiết lập bản đồ động học chuyển pha $\text{ZnS} \to \text{ZnO}$ và chế tạo cấu trúc dị thể lõi/vỏ $\text{ZnS/ZnO}$: Luận án đã xác định chi tiết quá trình tiến hóa pha cấu trúc:

    • Dưới $300^\circ\text{C}$: Cấu trúc $\text{ZnS}$ giữ nguyên pha tinh thể ban đầu.
    • Từ $400^\circ\text{C}$ đến $600^\circ\text{C}$: Bắt đầu xuất hiện pha $\text{ZnO}$ lục giác bao bọc bên ngoài thân dây $\text{ZnS}$, hình thành cấu trúc dị thể đồng trục lõi/vỏ $\text{ZnS/ZnO}$ (lõi $\text{ZnS}$ và vỏ $\text{ZnO}$).
    • Từ $700^\circ\text{C}$ đến $800^\circ\text{C}$: Pha $\text{ZnS}$ bị ôxy hóa sâu, chuyển đổi phần lớn thành $\text{ZnO}$ đa tinh thể.
    • Tại $1150^\circ\text{C}$ (in-situ oxidation): Quá trình chuyển pha diễn ra hoàn toàn, tạo nên các dây nano $\text{ZnO}$ có chất lượng tinh thể cao với đỉnh phát xạ NBE tại $380\text{ nm}$ ($3.26\text{ eV}$). Sự biến thiên thành phần nguyên tố dọc theo bán kính cho phép điều biến vùng cấm liên tục trong dải $3.37 - 3.77\text{ eV}$.

  4. Quan sát hiệu ứng phát xạ laser tự phát ở nhiệt độ phòng (Room-Temperature Lasing): Khi kích thích các cấu trúc đai nano $\text{ZnS}$ và dây nano dị thể bằng nguồn laser xung $\text{Nd:YAG}$ ($266\text{ nm}$) với mật độ công suất kích thích tăng dần từ $80\text{ kW/cm}^2$ đến $170\text{ kW/cm}^2$, phổ huỳnh quang thể hiện sự chuyển biến phi tuyến rõ rệt: cường độ phát xạ NBE tăng vọt theo hàm lũy thừa kèm theo hiện tượng thu hẹp độ rộng bán phổ (FWHM), chứng minh sự hình thành khoang cộng hưởng vi mô tự nhiên (Fabry-Pérot cavity) và phát xạ kích thích ở nhiệt độ phòng.

  5. Làm chủ công nghệ pha tạp $\text{Mn}^{2+}$ điều khiển màu sắc phát quang: Nghiên cứu so sánh hai kỹ thuật pha tạp cho thấy phương pháp bốc bay nhiệt đồng thời hai nguồn $\text{ZnS}$ và $\text{MnCl}_2$ tại $1150^\circ\text{C}$ tạo ra các dây/đai nano $\text{ZnS:Mn}^{2+}$ có độ đồng đều cấu trúc cao vượt trội so với phương pháp khuếch tán nhiệt sau nuôi. Phổ huỳnh quang bộc lộ dải phát xạ màu vàng cam cực mạnh có tâm tại $585\text{ nm}$, bắt nguồn từ chuyển dời nội vùng của cấu hình điện tử $3d^5$ trong ion $\text{Mn}^{2+}$ giữa các trạng thái kích thích $^4T_1(^4G) \to ^6A_1(^6S)$, mở ra tiềm năng lớn cho vật liệu phát quang hiển thị.

Implications đa chiều

  • Về mặt học thuật và lý thuyết: Cung cấp bức tranh toàn diện và chính xác về động học tái hợp exciton và quang phổ sai hỏng trong hệ vật liệu nano dị thể AII-BVI; đặt cơ sở lý thuyết vững chắc cho việc thiết kế các cấu trúc nano bán dẫn đa lớp tiếp giáp.
  • Về mặt công nghệ và phương pháp: Xây dựng quy trình chế tạo đơn giản, chi phí thấp, không sử dụng hóa chất độc hại, hoàn toàn tự chủ trên các thiết bị bốc bay nhiệt trong nước mà vẫn đạt độ tinh khiết và kiểm soát cấu trúc tương đương chuẩn quốc tế.
  • Về mặt ứng dụng thực tiễn: Cung cấp vật liệu nền tảng cho việc chế tạo diode phát quang tử ngoại (UV-LED), laser nano bán dẫn, cảm biến khí nhạy quang, và các linh kiện quang điện tử thế hệ mới hoạt động trong suốt.

Limitations và Future Research

Mặc dù đạt được những đóng góp đột phá, luận án cũng thẳng thắn thừa nhận các giới hạn kỹ thuật và phạm vi nghiên cứu:

  • Thứ nhất, quá trình ôxy hóa nhiệt sau nuôi (post-oxidation) diễn ra trong lò nung tĩnh khó kiểm soát độ dày của lớp vỏ $\text{ZnO}$ ở độ chính xác cấp độ dưới nanomet (sub-nanometer), dẫn đến sự phân tán nhất định về bề dày lớp vỏ giữa các vùng đặt đế khác nhau.
  • Thứ tư, sự sai mạng (lattice mismatch $\sim 5%$) giữa pha lập phương Sphalerite của $\text{ZnS}$ và pha lục giác Wurtzite của $\text{ZnO}$ tại mặt phân giới lõi/vỏ có thể tạo ra các ứng suất cơ học vi mô, gây ảnh hưởng đến thời gian sống của hạt tải quang sinh.
  • Thứ ba, việc đo đạc đặc tính phát xạ laser mới dừng lại ở mức khảo sát quang phổ tích hợp trên chùm dây/đai nano mà chưa đo đạc trên từng dây nano đơn lẻ được tích hợp điện cực kim loại tiếp xúc Ohmic.

Chương trình nghiên cứu tương lai (Future Research Agenda) được đề xuất theo các hướng:

  1. Phát triển kỹ thuật lắng đọng lớp nguyên tử (Atomic Layer Deposition - ALD) để bọc lớp vỏ $\text{ZnO}$ siêu mỏng đơn lớp lên lõi $\text{ZnS}$ 1D nhằm kiểm soát tuyệt đối giao diện dị thể.
  2. Ứng dụng kỹ thuật quang phổ phân giải thời gian cực nhanh (Time-Resolved Photoluminescence - TRPL) ở thang đo picosecond để đo trực tiếp thời gian sống exciton và tốc độ truyền năng lượng liên dải.
  3. Chế tạo thử nghiệm linh kiện photodetector tử ngoại đơn dây nano $\text{ZnS/ZnO}$ và đánh giá đáp ứng quang điện (photocurrent, responsivity, detectivity).
  4. Khảo sát khả năng đồng pha tạp (co-doping) $\text{Mn}^{2+}$ và $\text{Cu}^{2+}$/$\text{Al}^{3+}$ để tạo nguồn phát ánh sáng trắng đơn pha trên một cấu trúc nano duy nhất.

Tác động và ảnh hưởng

Luận án đã tạo ra những tác động khoa học và thực tiễn sâu rộng:

  • Tác động học thuật: Các kết quả nghiên cứu trong luận án được công bố trên các tạp chí khoa học quốc tế uy tín thuộc danh mục ISI/Scopus (như Journal of Alloys and Compounds, Vacuum, Materials Letters, Current Applied Physics...) và các hội nghị vật lý chất rắn toàn quốc. Các bài báo đã thu hút sự quan tâm và trích dẫn của cộng đồng nghiên cứu quốc tế trong lĩnh vực vật liệu quang tử 1D.
  • Tác động đến R&D công nghiệp: Kết quả nghiên cứu đóng góp trực tiếp vào định hướng phát triển vật liệu chiếu sáng rắn tiết kiệm năng lượng, cung cấp giải pháp công nghệ chế tạo bột huỳnh quang nano và cấu trúc chuyển đổi quang năng cho các doanh nghiệp chiếu sáng trong nước.
  • Thực hiện đề tài quốc gia: Luận án là nội dung trọng tâm trong khuôn khổ Đề tài Quỹ Phát triển Khoa học và Công nghệ Quốc gia (NAFOSTED, Mã số: 103.09) và Đề tài Nghiên cứu cơ bản định hướng ứng dụng cấp Nhà nước (Mã số: ĐTĐL), khẳng định giá trị khoa học đỉnh cao và tính ứng dụng thực tiễn của công trình.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên cao học chuyên ngành Vật liệu / Quang tử: Tiếp cận được quy trình thực nghiệm chuẩn mực về tổng hợp pha hơi, phân tích phổ CL vi điểm và phương pháp xử lý dữ liệu quang phổ phụ thuộc nhiệt độ.
  • Các nhà vật lý chất rắn và chuyên gia quang điện tử: Kế thừa mô hình giải thích bản chất sai hỏng bề mặt, cơ chế dập tắt nhiệt exciton và bức tranh chuyển pha $\text{ZnS/ZnO}$.
  • Kỹ sư R&D trong ngành công nghiệp bán dẫn và chiếu sáng: Nắm bắt phương pháp kiểm soát hình thái tinh thể và công nghệ chế tạo vật liệu phát quang không chứa chì hay kim loại độc hại, hướng tới sản xuất LED tử ngoại và cảm biến nano thế hệ mới.
  • Cơ quan quản lý khoa học công nghệ: Có thêm căn cứ thực tiễn chứng minh năng lực tự chủ nghiên cứu công nghệ vật liệu tiên tiến của các phòng thí nghiệm trong nước.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì? Trả lời: Luận án đã mở rộng mô hình lớp nghèo bề mặt Poisson-Boltzmann và động học tái hợp exciton trên cấu trúc nano 1D dị thể, làm sáng tỏ cơ chế cạnh tranh giữa tái hợp bờ vùng NBE và các kênh bẫy bề mặt khi kích thước dây nano tiến sát độ dày lớp nghèo $D < 2d$.

  2. Cải tiến phương pháp học nổi bật so với các nghiên cứu trước đây là gì? Trả lời: Khác với nghiên cứu của Wang et al. [196] (dùng xúc tác $\text{Au}$, lẫn sai hỏng) và Lee et al. [184] (dùng khí khử $\text{H}_2$), luận án đã phát triển thành công phương pháp bốc bay nhiệt theo cơ chế VS hoàn toàn không xúc tác trên đế $\text{Si/SiO}_2$, kết hợp với kỹ thuật đo vi phổ FESEM-CL phân giải không gian cao để khảo sát quang phổ tại từng điểm cấu trúc nano đơn lẻ.

  3. Phát hiện gây bất ngờ nhất có số liệu thực nghiệm chứng minh là gì? Trả lời: Đó là việc phát hiện dải phát xạ xanh lục ($510 - 530\text{ nm}$) không phải do tạp chất $\text{Au}$ hay nút khuyết nội tại đơn thuần, mà xuất hiện rõ nhất khi cấu trúc $\text{ZnS}$ bị ôxy hóa bề mặt một phần ở $500 - 600^\circ\text{C}$ tạo mầm nano $\text{ZnO}$, chứng minh đây là quá trình phát xạ qua trạng thái bẫy bề mặt dị thể.

  4. Luận án có cung cấp quy trình tái lập thực nghiệm (Replication Protocol) không? Trả lời: Có. Toàn bộ các thông số công nghệ (nhiệt độ bay hơi $1150^\circ\text{C}$, lưu lượng khí $\text{Ar}$, khoảng cách đặt đế gradient $5 - 9\text{ cm}$, tỷ lệ pha trộn nguồn $\text{MnCl}_2$, quy trình ủ nhiệt $100 - 1150^\circ\text{C}$) đều được mô tả chi tiết, tường minh và chuẩn hóa trong các chương thực nghiệm.

  5. Chương trình nghiên cứu 10 năm được phác thảo thế nào? Trả lời: Trọng tâm chuyển dịch từ việc làm chủ vật liệu cấu trúc 1D sang tích hợp linh kiện nano đơn dây tử ngoại (single-nanowire UV photodetector/laser diode), làm chủ công nghệ bọc màng ALD và phát triển hệ vật liệu dị thể đa thành phần ứng dụng trong thu hoạch năng lượng mặt trời.

Kết luận

Công trình luận án tiến sĩ của tác giả Đỗ Quang Trung đã hoàn thành xuất sắc các mục tiêu khoa học đề ra, tạo nên những dấu ấn học thuật quan trọng:

  1. Thiết lập thành công quy trình công nghệ ổn định chế tạo các cấu trúc nano 1D $\text{ZnS}$ (dây, đai, thanh) có độ hoàn hảo tinh thể cao theo cả hai cơ chế VLS và VS, thu được phát xạ tử ngoại bờ vùng NBE sắc nét tại $337\text{ nm}$ ngay tại nhiệt độ phòng.
  2. Giải mã triệt để bài toán khoa học tồn tại nhiều năm về nguồn gốc dải phát xạ màu xanh lục ($510 - 530\text{ nm}$), khẳng định vai trò quyết định của trạng thái bẫy bề mặt và sự tạo mầm ôxy hóa dị thể thay vì tạp chất kim loại.
  3. Xây dựng bản đồ chuyển pha nhiệt $\text{ZnS} \to \text{ZnO}$ toàn diện, làm chủ kỹ thuật chế tạo cấu trúc nano dị thể đồng trục lõi/vỏ $\text{ZnS/ZnO}$ và kiểm soát dải năng lượng vùng cấm biến thiên liên tục trong khoảng $3.37 - 3.77\text{ eV}$.
  4. Chứng minh khả năng phát xạ laser tự phát ở nhiệt độ phòng của các cấu trúc nano 1D dưới kích thích quang xung công suất cao ($80 - 170\text{ kW/cm}^2$).
  5. Hoàn thiện phương pháp pha tạp $\text{Mn}^{2+}$ bằng bốc bay đồng thời hai nguồn, tạo ra vật liệu nano phát quang màu vàng cam ($585\text{ nm}$) với hiệu suất lượng tử cao.
  6. Mở ra 3 dòng nghiên cứu học thuật mới: Công nghệ chế tạo màng dị thể 1D tự định hướng; Kỹ thuật nano quang tử phân giải cực nhanh; và Thiết kế linh kiện optoelectronics nano thế hệ mới.

Công trình khẳng định bước tiến vững chắc của khoa học vật liệu bán dẫn Việt Nam trên bản đồ nghiên cứu quốc tế, để lại giá trị lý thuyết và thực tiễn lâu dài cho ngành quang tử học.
