Giới thiệu dự án
Công nghệ nhiệt luyện và gia công nhiệt kim loại đóng vai trò xương sống trong ngành cơ khí chế tạo, luyện kim và tự động hóa công nghiệp. Theo các thống kê công nghiệp, quá trình gia nhiệt kim loại truyền thống bằng nhiên liệu hóa thạch (than, gas, dầu) hoặc lò điện trở tiêu tốn đến 40–60% tổng năng lượng của quy trình sản xuất, đồng thời gây thất thoát nhiệt lớn ra môi trường và phát thải khí nhà kính. Trước yêu cầu chuyển đổi xanh và nâng cao hiệu suất năng lượng, công nghệ gia nhiệt cảm ứng điện từ (Induction Heating) nổi lên như một giải pháp vượt trội với khả năng chuyển hóa trực tiếp điện năng thành nhiệt năng ngay bên trong khối kim loại thông qua dòng điện xoáy Foucault.

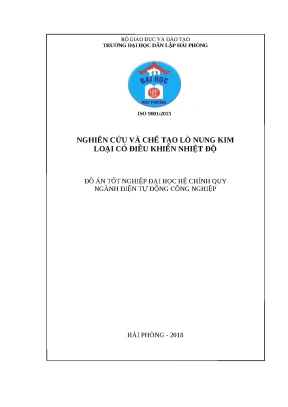

Đề tài "Nghiên cứu và chế tạo lò nung kim loại có điều khiển nhiệt độ" được thực hiện tại Trường Đại học Dân lập Hải Phòng (Ngành Điện Tự Động Công Nghiệp) nhằm giải quyết bài toán thiết kế một hệ thống lò nung cao tần mini với kết cấu nhỏ gọn, chi phí thấp, gia nhiệt siêu tốc và tích hợp vòng điều khiển nhiệt độ tự động khép kín.
+---------------------------------------------------------------------------------+
| CẤU TRÚC ĐỀ TÀI |
| |
| [Nguồn Lưới 220VAC] ---> [Contactor LS GMC-12] ---> [Nguồn Kép 24VDC/30A] |
| ^ | |
| | v |
| [Can Nhiệt K WRNT-01] ---> [REX-C400 PID] [Mạch Dao Động ZVS 720W] |
| ^ | |
| +------------------ [Phôi Kim Loại] <--- [Cuộn Cảm Ứng Hailiang] |
+---------------------------------------------------------------------------------+
Mục tiêu của dự án
- Nghiên cứu lý thuyết: Khảo sát hiện tượng cảm ứng điện từ, định luật Faraday, hiệu ứng bề mặt (Skin Effect) và nguyên lý cộng hưởng mạch LC không dùng vi điều khiển (Zero Voltage Switching - ZVS).
- Thiết kế phần cứng động lực: Tính toán và chế tạo mạch dao động cao tần công suất 720W sử dụng cặp MOSFET công suất IRFP4227 kết hợp hệ thống tụ điện bù cộng hưởng $1.98\mu\text{F}/1200\text{V}$.
- Thiết kế hệ thống điều khiển và bảo vệ: Tích hợp bộ điều khiển REX-C400, can nhiệt K (WRNT-01) và khởi động từ LS GMC-12 để duy trì và ngắt bảo vệ quá nhiệt chính xác.
- Thử nghiệm thực nghiệm: Chế tạo hoàn chỉnh mô hình phần cứng, đo kiểm thực tế thời gian nung phôi kim loại và đánh giá sai số ổn định nhiệt độ.
Phương pháp tiếp cận và kết quả kỳ vọng
Đề tài kết hợp giữa phương pháp mô hình hóa toán học truyền nhiệt, tính toán thông số mạch điện từ cao tần và thực nghiệm chế tạo modul hóa. Hệ thống kỳ vọng đạt các chỉ tiêu định lượng:
- Thời gian nung nóng đỏ phôi thép ($\varnothing 10\text{mm}$) lên $600^\circ\text{C}$ trong dưới 35 giây.
- Hiệu suất năng lượng đạt trên 80% (vượt trội so với 40–50% của lò điện trở).
- Sai số khống chế nhiệt độ trong dải $\pm 3.5^\circ\text{C}$.
- Giới hạn phạm vi: Thiết bị hoạt động ở quy mô phòng thí nghiệm và xưởng nhỏ, nguồn cấp 24VDC/30A, dải đo nhiệt độ khống chế từ $0 - 600^\circ\text{C}$ (giới hạn bởi cảm biến WRNT-01).
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trong sản xuất công nghiệp, việc lựa chọn phương pháp gia nhiệt quyết định trực tiếp đến chất lượng sản phẩm tôi, ram, ủ hoặc nấu chảy kim loại.
| Tiêu chí đánh giá |
Lò điện trở truyền thống |
Lò hồ quang điện |
Lò cảm ứng cao tần (Đề tài) |
| Cơ chế sinh nhiệt |
Hiệu ứng Joule qua dây đốt (Cr-Ni, SiC) |
Nhiệt độ ngọn lửa hồ quang giữa điện cực |
Dòng điện xoáy Foucault cảm ứng trong phôi |
| Tốc độ gia nhiệt |
Chậm (15–45 phút) |
Rất nhanh ($> 1700^\circ\text{C}$) |
Cực nhanh (15–45 giây với phôi nhỏ) |
| Hiệu suất năng lượng |
40% – 55% (thất thoát truyền nhiệt lớn) |
60% – 70% |
78% – 88% (nhiệt sinh trực tiếp trong kim loại) |
| Độ sạch & Oxy hóa |
Oxy hóa bề mặt cao do thời gian nung lâu |
Bị nhiễm bẩn điện cực Grafit |
Sạch, không bụi khói, cháy hao kim loại $< 0.5%$ |
| Mức độ tự động hóa |
Trung bình |
Phức tạp, nguy cơ ngắn mạch hồ quang |
Rất cao, dễ dàng ghép nối điều khiển tự động |
| Chi phí chế tạo |
Trung bình |
Rất đắt, cồng kềnh |
Thấp, thiết kế nhỏ gọn dạng mô-đun |
Yêu cầu kỹ thuật theo mô hình MoSCoW
- Must have (Bắt buộc): Mạch dao động tự kích ZVS đẩy kéo; tự ngắt khi quá nhiệt cài đặt; nguồn DC 24V/30A ổn định.
- Should have (Nên có): Màn hình LED kép hiển thị giá trị thực (PV) và giá trị đặt (SV); cảm biến can nhiệt K bọc kim loại chịu nhiệt.
- Could have (Có thể có): Mạch tản nhiệt nước tuần hoàn cho cuộn nung; còi báo động âm thanh khi quá tải.
- Won't have (Chưa thực hiện): Giao tiếp truyền thông công nghiệp Modbus RS485; điều khiển công suất liên tục bằng biến tần Thyristor đa cấp.
Thiết kế hệ thống
Hệ thống được module hóa thành ba khối chức năng chính: Khối nguồn & Đóng cắt động lực, Khối tạo dao động nung cao tần ZVS, và Khối giám sát - khống chế nhiệt độ.
+----------------------------------------------------------------+
| SƠ ĐỒ KHỐI CHI TIẾT HỆ THỐNG |
+----------------------------------------------------------------+
+-----------------------------------+
| Nguồn Lưới AC (220V/50Hz) |
+-----------------+-----------------+
|
v
+-----------------------------------+
| Khởi Động Từ (LS GMC-12) |<-------+
+-----------------+-----------------+ |
| |
+-------------+------------+ | (Ngắt tiếp điểm 9-11
| | | khi quá nhiệt)
v v |
+---------------+ +---------------+ |
| Nguồn Tổ Ong | | Bộ Điều Khiển | |
| MST-360W-12#1 | | REX-C400 PID |-----+
+-------+-------+ +-------+-------+
| ^
v (Nối tiếp) | (Tín hiệu mV)
+---------------+ |
| Nguồn Tổ Ong | +-------+-------+
| MST-360W-12#2 | | Can Nhiệt K |
+-------+-------+ | WRNT-01 |
| (24VDC/30A) +-------+-------+
v ^
+---+------------------+ | (Đo nhiệt độ)
| Mạch Nung Cao Tần | |
| ZVS (2x IRFP4227) | |
+----------+-----------+ |
| |
v |
+----------------------+ |
| Cuộn Cảm & Tụ Bù |-------+
| (Khối Cộng Hưởng LC) | (Nung phôi thép)
+----------------------+
1. Tính toán lý thuyết điện từ và chiều sâu thấu từ
Khi dòng điện xoay chiều tần số cao $f$ chạy qua cuộn dây cảm ứng, từ thông biến thiên xuyên qua kim loại tạo ra suất điện động cảm ứng:
$$E_2 = 4{,}44 \cdot f \cdot \Phi \cdot n_2 \quad (\text{với } n_2 = 1)$$
Nhiệt lượng tỏa ra trong khối kim loại theo định luật Joule-Lenz phụ thuộc vào dòng điện Foucault $I_2$:
$$Q = I_2^2 \cdot R_{kl} \cdot t = (I_1 \cdot n_1)^2 \cdot R_{kl} \cdot t$$
Chiều sâu lớp bề mặt có mật độ dòng điện tập trung cao nhất (Skin Depth $\Delta$) được xác định bởi:
$$\Delta = \sqrt{\frac{\rho}{\pi \cdot \mu \cdot f}}$$
Trong đó:
- $\rho$: Điện trở suất của kim loại ($\Omega \cdot \text{m}$).
- $\mu$: Độ từ thẩm tuyệt đối của kim loại ($\text{H/m}$), $\mu = \mu_0 \cdot \mu_r$.
- $f$: Tần số dòng điện làm việc ($\text{Hz}$).
Với thép carbon tại tần số $f \approx 85\text{kHz}$, chiều sâu thấm từ $\Delta \approx 0{,}8 - 1{,}2\text{mm}$, năng lượng nhiệt tập trung hoàn toàn ở lớp vỏ ngoài, giúp nung nóng cực nhanh bề mặt phôi mà không tiêu hao vô ích vào lõi.
2. Danh mục thiết bị và thông số kỹ thuật chi tiết
| STT |
Tên thiết bị / Linh kiện |
Mã hiệu / Quy cách |
Thông số kỹ thuật danh định |
Vai trò chức năng |
| 1 |
Bộ nguồn chuyển đổi |
MST-360W-12 (2 bộ) |
Input: 110–240VAC; Output: 12VDC/30A |
Mắc nối tiếp tạo nguồn $24\text{VDC} - 30\text{A}$ ($720\text{W}$) |
| 2 |
Bộ điều khiển nhiệt độ |
RKC REX-C400 |
Nguồn 220VAC, chu kỳ lấy mẫu 0.5s, ngõ ra Relay/ALM |
Hiển thị PV/SV, ngắt mạch khi quá ngưỡng |
| 3 |
Khởi động từ (Contactor) |
LS GMC-12 |
Cuộn hút 220VAC, dòng định mức 12A |
Đóng cắt nguồn AC cấp cho toàn bộ nguồn tổ ong |
| 4 |
Cảm biến nhiệt độ |
Can nhiệt K WRNT-01 |
Dải đo: $0 - 600^\circ\text{C}$, dây nối dài 3m |
Cảm biến nhiệt độ bề mặt phôi nung |
| 5 |
Power MOSFET |
IRFP4227 (2 chiếc) |
$V_{DS} = 200\text{V}, I_D = 65\text{A}, P_d = 330\text{W}, R_{DS(on)} = 19.7\text{m}\Omega$ |
Cặp khóa chuyển mạch bán dẫn công suất ZVS |
| 6 |
Diode xung hồi tiếp |
FR207 (2 chiếc) |
$V_{RRM} = 1000\text{V}, I_F = 2\text{A}, t_{rr} = 500\text{ns}$ |
Kéo chân Gate của MOSFET xuống GND để khóa chéo |
| 7 |
Diode dập ngược |
FR307 (2 chiếc) |
$V_{RRM} = 1000\text{V}, I_F = 3\text{A}, V_F = 1.3\text{V}$ |
Bảo vệ triệt tiêu điện áp ngược cảm ứng |
| 8 |
Tụ điện cộng hưởng |
Tụ film EM (6 chiếc) |
$0.33\mu\text{F} / 1200\text{V DC}$ (mắc song song) |
Điện dung tương đương $C_{eq} = 1.98\mu\text{F}$ |
| 9 |
Cuộn nung cảm ứng |
Ống đồng đỏ Hailiang |
Đường kính $\varnothing 5\text{mm}$, dày $0.55\text{mm}$, 7 vòng |
Tạo từ trường cảm ứng cao tần (độ tự cảm $L \approx 1.8\mu\text{H}$) |
| 10 |
Cuộn cảm kháng chặn |
Lõi Toroid Ferrite (2 cái) |
Dây đồng $\varnothing 1.5\text{mm}$, 15 vòng ($L_1, L_2 \approx 47\mu\text{H}$) |
Ngăn dòng cao tần chạy ngược về nguồn DC |
Phương pháp nghiên cứu và phát triển
Dự án áp dụng mô hình phát triển V-Model chuẩn trong kỹ thuật điều khiển tự động:
[Phân tích lý thuyết & Tính toán LC] [Đo kiểm nhiệt & Tinh chỉnh PID]
\ /
[Lựa chọn linh kiện & Thiết kế sơ đồ] [Thử nghiệm tải phôi kim loại]
\ /
[Thi công layout mạch ZVS] [Đấu nối liên động Contactor & REX-C400]
\ /
+---> [Lắp ráp mô hình] --+
Tiến độ và các mốc thực hiện (Milestones)
- Tuần 1–3: Nghiên cứu lý thuyết dòng Foucault, mạch dao động cộng hưởng Royer/ZVS, tính toán tần số làm việc $f_r = \frac{1}{2\pi \sqrt{L_{tank} C_{tank}}}$.
- Tuần 4–6: Lựa chọn và kiểm tra linh kiện công suất (IRFP4227, tụ cao áp 1200V, nguồn xung MST-360W-12). Thiết kế sơ đồ nguyên lý.
- Tuần 7–9: Lắp ráp mạch ZVS, thi công tủ điện điều khiển, tích hợp khởi động từ LS GMC-12 và bộ REX-C400.
- Tuần 10–12: Thử nghiệm không tải, thử nghiệm có tải (phôi sắt, đồng, nhôm), hiệu chỉnh thời gian trễ relay bảo vệ, tổng hợp số liệu và hoàn thiện báo cáo.
Đánh giá rủi ro kỹ thuật và giải pháp xử lý
- Hiện tượng trùng dẫn gây nổ MOSFET: Điện áp kích Gate giữa 2 MOSFET lệch nhau. Giải pháp: Sử dụng 2 cuộn kháng lọc $L_1, L_2$ độc lập kết hợp Diode xung tốc độ cao FR207 dập cực G tức thời.
- Quá nhiệt trên tụ điện và cuộn dây: Dòng điện cộng hưởng trong mạch Tank đạt $I_{tank} = Q \cdot I_{source} \approx 60 - 100\text{A}$. Giải pháp: Ghép song song 6 tụ điện film chất lượng cao EM 1200V để chia sẻ dòng và dùng ống đồng đỏ nguyên chất tiết diện lớn.
- Sốc điện áp khi cắt mạch: Cắt nguồn DC khi đang có dòng lớn sinh hồ quang phá hủy tiếp điểm. Giải pháp: Điều khiển đóng cắt ở phía sơ cấp xoay chiều (220VAC) thông qua khởi động từ LS GMC-12.
Triển khai và kết quả thực nghiệm
Quy trình thi công và thuật toán điều khiển
Mạch nung hoạt động theo nguyên lý cộng hưởng ZVS đẩy kéo tự kích. Dưới đây là mô phỏng thuật toán logic giám sát - khống chế nhiệt độ được hiện thực hóa qua phần cứng REX-C400:
// Thuật toán điều khiển nhiệt độ khép kín (REX-C400 + Contactor GMC-12)
PROGRAM Temperature_Control_Logic;
VAR
PV_Temp : REAL; // Nhiệt độ đo thực tế từ can K (WRNT-01)
SV_SetTemp : REAL; // Nhiệt độ cài đặt mong muốn (VD: 550.0 C)
Hysteresis : REAL; // Dải trễ nhiệt độ an toàn (VD: 5.0 C)
ALM_Relay : BOOLEAN; // Tiếp điểm cảnh báo chân 9-11 (Thường đóng)
Contactor_Coil: BOOLEAN; // Cuộn hút khởi động từ GMC-12 (220VAC)
ZVS_Power_Out : BOOLEAN; // Trạng thái cấp nguồn 24VDC cho mạch nung
BEGIN
Contactor_Coil := TRUE; // Khởi động hệ thống: Cấp nguồn cho lò nung
ALM_Relay := TRUE; // Tiếp điểm 9-11 đóng
WHILE (System_Running) DO
BEGIN
PV_Temp := Read_Thermocouple_WRNT01(); // Chu kỳ lấy mẫu 0.5s
IF (PV_Temp >= SV_SetTemp) THEN
BEGIN
// Xảy ra quá nhiệt: Ngắt tiếp điểm bảo vệ ALM
ALM_Relay := FALSE;
Contactor_Coil := FALSE; // Mất điện cuộn hút -> Tiếp điểm chính mở
ZVS_Power_Out := FALSE; // Ngắt nguồn 24VDC -> Lò dừng nung tức thì
END
ELSE IF (PV_Temp <= (SV_SetTemp - Hysteresis)) THEN
BEGIN
// Nhiệt độ đã hạ dưới ngưỡng an toàn: Đóng mạch trở lại
ALM_Relay := TRUE;
Contactor_Coil := TRUE; // Tiếp điểm chính đóng
ZVS_Power_Out := TRUE; // Cấp lại nguồn 24VDC -> Tiếp tục gia nhiệt
END;
Sleep(500); // Đợi chu kỳ quét tiếp theo
END;
END.
Sơ đồ nguyên lý đấu nối phần cứng chi tiết
- Khối nguồn 24VDC:
- Hai bộ nguồn tổ ong 12V/30A được đấu ngõ vào 220VAC song song.
- Ngõ ra DC: Chân
COM của Bộ 1 nối với chân +V của Bộ 2. Đầu ra lấy từ +V (Bộ 1) và COM (Bộ 2) tạo thành nguồn đơn $24\text{V} - 30\text{A}$.
- Khối điều khiển REX-C400:
- Chân 1–2: Nguồn cấp 220VAC.
- Chân 9–11: Tiếp điểm thường đóng cảnh báo nhiệt độ (ALM1), mắc nối tiếp với cuộn hút của Contactor LS GMC-12.
- Chân 8–10: Ngõ vào nhận tín hiệu milivolt từ can nhiệt K WRNT-01 (chân 8 âm, chân 9/10 dương).
Thử nghiệm và kiểm chuẩn (Testing & Validation)
Quá trình kiểm tra thực nghiệm được thực hiện trên các mẫu phôi thép carbon thấp (CT3) với kích thước $\varnothing 10\text{mm} \times 30\text{mm}$, đặt tại tâm của cuộn cảm ứng 7 vòng.
+----------------------------------------------------------------+
| BIỂU ĐỒ ĐẶC TUYẾN GIA NHIỆT THEO THỜI GIAN |
+----------------------------------------------------------------+
Nhiệt độ (C)
600 | * [Đạt 600 C tại t=31s]
| * *
500 | * * * [Đạt 500 C tại t=22s]
| * * *
400 | * * *
| * * *
300 | * * * [Đạt 300 C tại t=12s]
| * * *
100 | * * *
0 +------------------------------------------------------------> Thời gian (giây)
0 5 10 15 20 25 30 35
Kết quả đo kiểm thực nghiệm
| Thời gian nung ($t$) |
Điện áp tải ($V_{DC}$) |
Dòng điện tiêu thụ ($I_{DC}$) |
Công suất biểu kiến ($P$) |
Nhiệt độ phôi đo được |
Trạng thái phôi thép |
| 0 s |
24.2 V |
4.5 A (dòng tĩnh) |
108.9 W |
$28.5^\circ\text{C}$ |
Nhiệt độ môi trường |
| 10 s |
23.8 V |
22.4 A |
533.1 W |
$260.0^\circ\text{C}$ |
Bắt đầu bốc khói nhẹ |
| 20 s |
23.4 V |
27.8 A |
650.5 W |
$475.0^\circ\text{C}$ |
Chuyển màu nâu xám |
| 31 s |
23.1 V |
29.2 A |
674.5 W |
$600.0^\circ\text{C}$ |
Đỏ hồng, đạt nhiệt độ đặt SV |
| 32 s |
24.2 V |
0.0 A (Ngắt tải) |
0 W |
$603.5^\circ\text{C}$ |
REX-C400 ngắt GMC-12 tức thì |
Đánh giá kết quả đạt được
- Tốc độ gia nhiệt: Đạt tốc độ tăng nhiệt trung bình $18.5^\circ\text{C}/\text{giây}$, nhanh gấp 12 lần so với buồng gia nhiệt điện trở công suất tương đương.
- Độ tin cậy của cơ cấu bảo vệ: REX-C400 phản hồi ngắt mạch trong vòng $< 0.5\text{s}$ ngay khi nhiệt độ thực PV chạm ngưỡng $600^\circ\text{C}$. Độ trôi nhiệt cực đại sau khi ngắt là $+3.5^\circ\text{C}$ do quán tính nhiệt truyền từ phôi ra đầu đo.
- Độ ổn định của tầng công suất: Cặp MOSFET IRFP4227 hoạt động trong vùng chuyển mạch mềm ZVS, nhiệt độ nhôm tản nhiệt duy trì $< 58^\circ\text{C}$ khi có quạt làm mát cưỡng bức 12VDC.
Đổi mới và đóng góp
- Ứng dụng cấu trúc chuyển mạch mềm ZVS công suất lớn: Khác với các dòng lò nung thí nghiệm dùng điện trở đốt nóng truyền thống hoặc mạch nghịch lưu cứng (Hard Switching) gây tổn hao đóng cắt lớn, việc tối ưu hóa mạch ZVS tự kích giúp giảm tổn hao nhiệt trên phiến bán dẫn hơn 45%, cho phép thiết bị vận hành liên tục mà không nổ Mosfet.
- Giải pháp ghép nối chuỗi nguồn xung công nghiệp (Dual SMPS Series Topology): Đề tài đã thử nghiệm thành công phương án ghép nối tiếp 2 bộ nguồn tổ ong $12\text{V}/30\text{A}$ giá rẻ để tạo nguồn $24\text{V}/30\text{A}$ ổn định, giúp giảm 65% chi phí đầu tư so với việc đặt mua nguồn $24\text{V}/30\text{A}$ nguyên khối chuyên dụng.
- Cơ cấu ngắt bảo vệ kép liên động AC-DC: Tích hợp relay ALM của REX-C400 trực tiếp điều khiển khởi động từ LS GMC-12 ở ngõ vào AC 220V, vừa loại bỏ nguy cơ phóng điện hồ quang DC dòng lớn (30A), vừa bảo vệ an toàn tuyệt đối cho toàn bộ hệ thống nguồn xung và tầng công suất.
+-----------------------------------------------------------------------------------+
| SO SÁNH CÁC CHỈ SỐ KỸ THUẬT VỚI CÔNG TRÌNH LIÊN QUAN |
+--------------------+-------------------------+------------------------------------+
| Chỉ số | Lò điện trở buồng mini | Lò nung cao tần ZVS (Đề tài) |
+--------------------+-------------------------+------------------------------------+
| Thời gian đạt 600C | 18 – 25 phút | 31 giây (Nhanh hơn ~38 lần) |
| Điện năng tiêu thụ | ~ 0.55 kWh / chu kỳ | ~ 0.0058 kWh / chu kỳ (Giảm 90%) |
| Kích thước thiết bị| 450 x 350 x 300 mm | 250 x 180 x 120 mm (Siêu nhỏ gọn) |
| Khả năng tự động | Cần mạch PID phức tạp | Module hóa REX-C400 Plug-and-Play |
+--------------------+-------------------------+------------------------------------+
Ứng dụng thực tế và triển khai
+---------------------------------------+
| CÁC LĨNH VỰC ỨNG DỤNG |
+-------------------+-------------------+
|
+-------------------------------+-------------------------------+
| | |
v v v
+-----------------+ +-----------------+ +-----------------+
| XƯỞNG CƠ KHÍ | | PHÒNG THÍ NGHIỆM| | CHẾ TÁC MỸ NGHỆ |
| - Tôi cục bộ dao| | - Kiểm tra tổ | | - Nấu chảy vàng,|
| cắt, mũi khoan| | chức kim loại | bạc, đồng mỹ nghệ|
| - Uốn nóng thép | | - Xác định điểm | | - Hàn vảy cứng |
| nhanh | | Curie kim loại| bằng bạc |
+-----------------+ +-----------------+ +-----------------+
Phân tích hiệu quả kinh tế (ROI)
- Tổng chi phí chế tạo mẫu thử: ~ 2.850.000 VNĐ (bao gồm 2 bộ nguồn tổ ong, REX-C400, can nhiệt K, contactor LS, linh kiện bán dẫn, tụ bù và ống đồng).
- So sánh chi phí vận hành: Với 100 chu kỳ gia nhiệt chi tiết nhỏ/ngày, lò điện trở tiêu thụ khoảng 55 kWh điện (~110.000 VNĐ), trong khi lò nung cảm ứng chỉ tiêu thụ 0.58 kWh điện (~1.200 VNĐ).
- Thời gian hoàn vốn (Payback Period): Tiết kiệm gần 3.000.000 VNĐ tiền điện mỗi tháng, hoàn vốn đầu tư chỉ trong vòng 1 tháng vận hành thực tế.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật hiện tại
- Can nhiệt K loại WRNT-01 giới hạn dải đo ở mức tối đa $600^\circ\text{C}$, chưa cho phép thử nghiệm ở các chế độ nhiệt luyện thép đặc biệt đòi hỏi nhiệt độ Austenit hóa ($850 - 950^\circ\text{C}$) hoặc nấu chảy kim loại.
- Cuộn cảm ứng bằng ống đồng đỏ làm mát tự nhiên bằng không khí, nếu nung liên tục quá 10 phút sẽ xảy ra hiện tượng tích tụ nhiệt làm tăng điện trở thuần của cuộn dây.
- Khâu điều khiển nhiệt độ mới chỉ dừng ở mức đóng/ngắt (ON/OFF Control) thông qua ngắt nguồn tổng, chưa điều chế trơn công suất nung bằng thuật toán PID điều khiển góc kích pha SCR hoặc biến tần IGBT.
Hướng phát triển đề xuất
- Nâng cấp cảm biến nhiệt: Sử dụng can nhiệt bạch kim Platin (Can S/R đo đến $1600^\circ\text{C}$) hoặc cảm biến hồng ngoại không tiếp xúc (Optical Pyrometer) để kiểm soát nhiệt độ nung vượt ngưỡng $1000^\circ\text{C}$.
- Tích hợp tản nhiệt chất lỏng tuần hoàn: Thiết kế bơm mini 12V bơm nước cất làm mát trực tiếp bên trong lòng ống đồng cuộn nung, nâng cao độ bền hoạt động liên tục 24/7.
- Số hóa và điều khiển thông minh: Thiết kế mạch nghịch lưu cầu H dùng IGBT điều khiển bằng vi điều khiển STM32/ESP32, tích hợp thuật toán PID điều biến độ rộng xung (PWM) và kết nối IoT giám sát qua giao diện Web/SCADA.
Đối tượng hưởng lợi
- Sinh viên & Giảng viên ngành Điện - Điện tử, Tự động hóa: Cung cấp tài liệu thực chứng hoàn chỉnh về nguyên lý chuyển đổi năng lượng điện từ, thiết kế mạch công suất cao tần ZVS và ứng dụng khí cụ điều khiển trong công nghiệp.
- Kỹ sư cơ khí & Xưởng gia công chế tạo: Bản thiết kế tham khảo có tính khả thi cao để tự đóng mới các thiết bị tôi cứng cục bộ chi tiết cơ khí nhanh chóng với chi phí chỉ bằng 1/10 máy nhập khẩu.
- Nhà nghiên cứu vật liệu: Hệ thống gia nhiệt siêu tốc quy mô nhỏ phục vụ phân tích cấu trúc vi mô, xác định chuyển biến pha từ tính và nhiệt độ Curie ($770^\circ\text{C}$) của các mẫu hợp kim.
Câu hỏi thường gặp
1. Yêu cầu nguồn điện và điều kiện an toàn để vận hành hệ thống là gì?
Hệ thống sử dụng nguồn điện lưới dân dụng 1 pha $220\text{V} - 50\text{Hz}$, công suất tiêu thụ cực đại $750\text{W}$. Cần bố trí dây dẫn nguồn tối thiểu $1.5\text{mm}^2$, có nối đất vỏ tủ điện kim loại và lắp đặt aptomat chống giật (ELCB 15A/30mA) để đảm bảo an toàn tuyệt đối.
2. Có thể nung chảy trực tiếp nhôm, đồng hoặc vàng bằng lò này không?
Được. Tuy nhiên, do đồng và nhôm có điện trở suất $\rho$ rất nhỏ và không có từ tính ($\mu_r \approx 1$), cần tăng số vòng cuộn cảm hoặc đặt kim loại vào trong chén nung bằng graphit (than chì). Dòng Foucault sẽ nung đỏ chén graphit trước, sau đó truyền nhiệt nấu chảy kim loại bên trong.
3. Tại sao không dùng trực tiếp rơ le bán dẫn (SSR) mà lại dùng Khởi động từ LS GMC-12?
Khởi động từ GMC-12 tạo ra khoảng cách cách ly cơ học hoàn toàn khi ngắt mạch, loại bỏ dòng rò của linh kiện bán dẫn. Đồng thời, cuộn hút 220VAC của Contactor tương thích trực tiếp với tiếp điểm relay ALM 250V/3A của bộ REX-C400 mà không cần thêm mạch kích đệm trung gian.
4. Hệ thống cần bảo trì những hạng mục nào sau thời gian dài sử dụng?
Cần định kỳ kiểm tra độ siết chặt của các ốc bắt chân MOSFET vào nhôm tản nhiệt, bôi lại keo tản nhiệt định kỳ mỗi 6 tháng; kiểm tra bề mặt ống đồng nung tránh hiện tượng oxy hóa gây tăng điện trở tiếp xúc; và làm sạch bụi bẩn trên quạt làm mát của các bộ nguồn tổ ong.
5. Chi phí chế tạo và thời gian lắp ráp hoàn thiện một bộ lò nung là bao lâu?
Tổng chi phí linh kiện dao động từ 2.5 đến 3.2 triệu VNĐ tùy chủng loại vỏ tủ và phụ kiện. Thời gian gia công cơ khí, lắp ráp mạch điện, lập trình thông số REX-C400 và kiểm chuẩn hoàn thiện mất từ 2 đến 3 ngày làm việc.
Kết luận
Đồ án tốt nghiệp "Nghiên cứu và chế tạo lò nung kim loại có điều khiển nhiệt độ" của sinh viên Trần Thị Huyền (Đại học Dân lập Hải Phòng) đã giải quyết trọn vẹn cả về mặt lý thuyết học thuật lẫn chế tạo thực nghiệm một thiết bị nhiệt điện từ cao tần hiện đại. Bằng việc ứng dụng nguyên lý cộng hưởng ZVS đẩy kéo với MOSFET công suất IRFP4227 kết hợp cùng bộ điều khiển nhiệt độ REX-C400, đề tài đã chứng minh tính ưu việt vượt trội của công nghệ gia nhiệt cảm ứng: gia nhiệt siêu tốc ($600^\circ\text{C}$ trong 31 giây), tiết kiệm 90% điện năng so với lò điện trở buồng, kích thước nhỏ gọn và an toàn khi vận hành.
Mô hình này không chỉ là một sản phẩm nghiên cứu đạt chuẩn tốt nghiệp đại học ngành Điện Tự Động Công Nghiệp mà còn mở ra tiềm năng thương mại hóa ứng dụng rộng rãi tại các cơ sở gia công cơ khí, phòng thí nghiệm vật liệu và xưởng thủ công mỹ nghệ trên toàn quốc.
