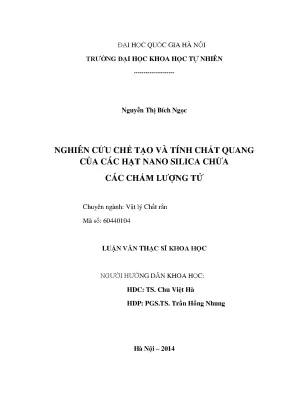

Nghiên Cứu Chế Tạo và Tính Chất Quang Của Các Hạt Nano Silica Chứa Chấm Lượng Tử

• Tác giả: Nguyễn Thị Bích Ngọc
• Người hướng dẫn: TS. Chu Việt Hà
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Vật lý Chất rắn
• Đề tài: Nghiên Cứu Chế Tạo Hạt Nano Silica Chứa Chấm Lượng Tử: Tính Chất Quang và Ứng Dụng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

• LỜI CẢM ƠN
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CÁC CHẤM LƯỢNG TỬ
• TÀI LIỆU THAM KHẢO

I. Tổng Quan Về Hạt Nano Silica Chứa Chấm Lượng Tử Giới Thiệu

Công nghệ nano đang thay đổi các ngành khoa học, đặc biệt là trong ứng dụng y sinh học. Vật liệu nano phát quang, như hạt nano silica chứa chấm lượng tử, có nhiều ưu điểm so với chất đánh dấu cổ điển: khả năng thâm nhập, độ bền quang, độ tương phản cao và bền trong môi trường sinh học. Các nano tinh thể bán dẫn hay chấm lượng tử thu hút sự quan tâm do tính chất điện, quang đặc biệt và kích thước tương đương thành phần cơ bản của cơ thể sống. So với chất màu hữu cơ và protein phát quang tự nhiên, chấm lượng tử có phổ hấp thụ rộng, phổ phát xạ hẹp, độ chói cao, thời gian sống phát quang dài và độ bền quang cao hơn nhiều lần. Các nghiên cứu chỉ ra rằng, dù có nhiều ưu điểm, chấm lượng tử vẫn còn hạn chế do độ độc hại cao, khó phân tán trong nước và môi trường sinh học, và hiện tượng nhấp nháy huỳnh quang. Để giải quyết vấn đề này, người ta tạo ra các lớp trung gian hoặc vỏ bao quanh chấm lượng tử.

1.1. Ưu điểm vượt trội của chấm lượng tử so với chất đánh dấu truyền thống

So với chất màu hữu cơ truyền thống và các protein phát quang tự nhiên, các chấm lượng tử có nhiều ưu điểm như: phổ hấp thụ rộng, phổ phát xạ hẹp và đối xứng (độ rộng phổ ở nửa cực đại khoảng 25 - 40 nm), độ chói cao; thời gian sống phát quang dài (10-50 ns), và điểm đặc biệt nhất là độ bền quang cao (gấp vài trăm lần so với chất màu hữu cơ). Điều này giúp chấm lượng tử trở thành lựa chọn hàng đầu trong nhiều ứng dụng sinh học và y học.

1.2. Tại sao cần lớp vỏ silica cho chấm lượng tử

Các nghiên cứu cho thấy mặc dù là chất phát quang với rất nhiều ưu điểm như độ bền quang tốt và thời gian sống phát quang dài, vẫn còn nhiều hạn chế khi sử dụng chấm lượng tử trong các ứng dụng y - sinh do độ độc hại cao, các chấm lượng tử không phân tán tốt trong nước hay các môi trường sinh học, và huỳnh quang còn bị nhấp nháy. Lớp vỏ silica giúp cải thiện độ ổn định, không thay đổi tính chất quang của chấm lượng tử và có khả năng gắn kết với các phân tử sinh học.

II. Thách Thức Chế Tạo Hạt Nano Silica Chứa Chấm Lượng Tử

Việc chế tạo hạt nano silica chứa chấm lượng tử gặp nhiều khó khăn. Các chấm lượng tử thường có điện tích bề mặt âm, gây khó khăn khi đưa vào mạng nền silica (các chấm lượng tử tích điện âm sẽ bị đẩy ra khỏi mạng nền silica). Do đó, cần cân bằng lực đẩy tĩnh điện giữa các chấm lượng tử và mạng nền silica. Các nghiên cứu hiện tại thường sử dụng chấm lượng tử thương phẩm hoặc chấm lượng tử CdTe, nhưng kích thước hạt nano silica tạo ra chưa đồng đều và hình cầu, huỳnh quang của chấm lượng tử bị giảm đáng kể sau khi bọc. Việc nghiên cứu chế tạo hạt nano silica chứa chấm lượng tử với cường độ huỳnh quang cao vẫn cần tiếp tục để ứng dụng thực tế.

2.1. Khó khăn trong việc đưa chấm lượng tử vào mạng nền silica

Các chấm lượng tử thường được chế tạo với điện tích bề mặt âm nên rất khó khăn khi đưa vào mạng nền silica (các chấm lượng tử tích điện âm sẽ bị đẩy ra khỏi mạng nền silica). Do đó, để có thể bọc lớp vỏ silica cho các chấm lượng tử, người ta thường phải làm cân bằng lực đẩy tĩnh điện giữa các chấm lượng tử và mạng nền silica.

2.2. Vấn đề về kích thước và độ đồng đều của hạt nano silica

Các hạt nano silica chứa các chấm lượng tử này có kích thước chưa phải là hình cầu và không đồng đều, huỳnh quang của các chấm lượng tử được bọc silica lại bị giảm đáng kể so với lúc chưa bọc. Điều này ảnh hưởng đến hiệu quả phát quang và ứng dụng của vật liệu.

2.3. Giảm cường độ huỳnh quang sau khi bọc silica

Một trong những thách thức lớn nhất là làm sao để duy trì hoặc thậm chí tăng cường cường độ huỳnh quang của chấm lượng tử sau khi bọc lớp vỏ silica. Các phương pháp hiện tại thường dẫn đến sự suy giảm đáng kể, cần được khắc phục để đạt hiệu quả ứng dụng cao.

III. Phương Pháp Stöber Chế Tạo Hạt Nano Silica Chứa Chấm Lượng Tử

Phương pháp Stöber là cách tiếp cận đơn giản và phổ biến nhất để tổng hợp hạt nano silica. Phương pháp này có thể thực hiện với dung môi không độc hại như nước hoặc cồn. Nhóm nghiên cứu của PGS TS Trần Hồng Nhung đã ứng dụng hạt nano silica trong việc tạo phức hợp kháng thể để phát hiện nhanh vi khuẩn gây bệnh. Hạt silica cũng được nghiên cứu để chế tạo hạt nano đa lớp, đa chức năng. Đề tài luận văn tập trung vào việc chế tạo hạt nano silica chứa chấm lượng tử với cường độ phát xạ huỳnh quang cao và phân tán ổn định, hướng đến ứng dụng sinh học. Các kết quả nghiên cứu có thể ứng dụng trực tiếp vào việc đánh dấu đối tượng sinh học, đóng góp vào sự phát triển của công nghệ nano quang ở Việt Nam.

3.1. Ưu điểm của phương pháp Stöber trong tổng hợp hạt nano silica

Để tổng hợp các hạt nano silica, cách tiếp cận đơn giản và phổ biến nhất là phương pháp Stöber. Phương pháp Stöber đã được nhiều nhóm nghiên cứu thực hiện chế tạo các hạt nano silica chứa các chất màu hữu cơ. Phương pháp đơn giản này có thể được thực hiện với các dung môi không độc hại như nước hoặc cồn.

3.2. Ứng dụng của hạt nano silica trong phát hiện vi khuẩn

Ở Việt Nam, nhóm nghiên cứu của PGS TS Trần Hồng Nhung, Viện Vật lý, Viện Hàn lâm KH & CN VN là nhóm đầu tiên nghiên cứu chế tạo các hạt nano silica trên cơ sở các tâm màu hữu cơ và đã ứng dụng các hạt nano này trong việc tạo phức hợp kháng thể để phát hiện nhanh vi khuẩn gây bệnh.

3.3. Mục tiêu nghiên cứu Cường độ huỳnh quang cao và độ phân tán ổn định

Đề tài luận văn: “Nghiên cứu chế tạo và tính chất quang của các hạt nano silica chứa chấm lượng tử” được thực hiện với mục tiêu chế tạo được các hạt nano silica chứa các chấm lượng tử với cường độ phát xạ huỳnh quang cao và phân tán ổn định, định hướng cho các ứng dụng sinh học.

IV. Kết Quả Nghiên Cứu Hạt Nano Silica Chứa CdTe và CdSe

Nghiên cứu tập trung vào chế tạo hạt nano silica chứa chấm lượng tử trên cơ sở bán dẫn CdSe và CdTe, hướng đến ứng dụng sinh học. Các bước bao gồm: bọc lớp vỏ silica cho chấm lượng tử CdSe và CdTe bằng phương pháp Stöber; nghiên cứu cấu trúc hình thái bằng kính hiển vi điện tử TEM hoặc SEM; nghiên cứu độ đơn phân tán và ổn định trong nước và môi trường khác nhau bằng phép đo PdI (DLS) và thế Zeta; nghiên cứu tính chất quang bằng phép đo hấp thụ và huỳnh quang; so sánh cường độ phát quang với chấm lượng tử chưa bọc silica; khảo sát độ ổn định quang theo thời gian và trong môi trường khác nhau.

4.1. Quy trình chế tạo hạt nano silica chứa chấm lượng tử CdTe và CdSe

Nghiên cứu chế tạo các hạt nano silica chứa các chấm lượng tử bằng cách bọc lớp vỏ silica cho các chấm lượng tử CdSe và CdTe có sẵn sử dụng phương pháp Stöber.

4.2. Phân tích cấu trúc và hình thái hạt nano bằng TEM SEM

Nghiên cứu cấu trúc hình thái của các hạt nano silica chứa chấm lượng tử đã chế tạo bằng phương pháp kính hiển vi điện tử TEM hoặc SEM.

4.3. Đánh giá độ ổn định và phân tán của hạt nano trong môi trường

Nghiên cứu độ đơn phân tán và ổn định của các hạt silica đã chế tạo trong nước và các môi trường khác nhau thông qua phép đo PdI bằng phương pháp đo tán xạ ánh sáng động (DLS) và đo thế Zeta.

V. Ảnh Hưởng Điều Kiện Chế Tạo Đến Tính Chất Quang Hạt Nano

Nghiên cứu khảo sát ảnh hưởng của các điều kiện chế tạo (xúc tác NH4OH, lượng nước, lượng APTES) lên đặc điểm và tính chất quang của hạt nano silica chứa chấm lượng tử CdTe và CdSe. Kết quả cho thấy, điều kiện chế tạo có ảnh hưởng đáng kể đến kích thước, hình thái và cường độ huỳnh quang của hạt nano. Việc tối ưu hóa các điều kiện này là rất quan trọng để đạt được hạt nano có tính chất quang mong muốn, phục vụ cho các ứng dụng cụ thể.

5.1. Ảnh hưởng của xúc tác NH4OH đến huỳnh quang hạt nano

Phổ huỳnh quang của các hạt nano SiO2@CdTe với các lượng xúc tác khác nhau. Đồ thị biểu diễn sự phụ thuộc của cường độ huỳnh quang của các hạt nano SiO2@CdTe theo các lượng xúc tác khác nhau.

5.2. Tác động của lượng nước đến tính chất quang của hạt nano

Phổ hấp thụ của các hạt nano SiO2@CdTe được chế tạo với các lượng nước khác nhau. Phổ huỳnh quang của các hạt nano SiO2@CdTe được chế tạo với các lượng nước khác nhau. Đồ thị biểu diễn sự phụ thuộc của cường độ huỳnh quang của các hạt nano SiO2@CdTe theo lượng nước tham gia phản ứng.

5.3. Vai trò của APTES trong quá trình chế tạo hạt nano silica

Phổ huỳnh quang của các hạt nano SiO2@CdTe được chế tạo với các lượng APTES khác nhau. APTES (Aminopropyltriethoxysilane) đóng vai trò quan trọng trong việc liên kết chấm lượng tử với mạng lưới silica.

VI. Ứng Dụng Tiềm Năng Của Hạt Nano Silica Chứa Chấm Lượng Tử

Các hạt nano silica chứa chấm lượng tử có độ tương thích sinh học cao, dễ dàng gắn kết và không độc hại, nên việc sử dụng silica làm lớp vỏ cho chấm lượng tử sẽ cải thiện các hạn chế của tinh thể bán dẫn. Các kết quả nghiên cứu có thể ứng dụng trực tiếp vào việc đánh dấu các đối tượng sinh học, đóng góp vào sự phát triển của hướng công nghệ nano quang ở Việt Nam. Các ứng dụng tiềm năng bao gồm: cảm biến sinh học, chẩn đoán hình ảnh y học, và phát hiện nhanh vi khuẩn gây bệnh.

6.1. Ứng dụng trong đánh dấu sinh học và chẩn đoán y học

Các chấm lượng tử kể từ khi được phát hiện, đã dần trở thành các chất đánh dấu huỳnh quang quan trọng dùng trong cảm biến sinh học và hiện ảnh. Các chấm lượng tử có phổ hấp thụ rộng, phổ phát xạ hẹp, do đó có thể linh hoạt lựa chọn bước sóng kích thích cũng như giảm thiểu sự chồng chập phổ phát xạ từ các chấm lượng tử đa thành phần, làm cho chúng trở thành các chất đánh dấu sinh học tuyệt vời.

6.2. Tiềm năng phát triển công nghệ nano quang tại Việt Nam

Các kết quả nghiên cứu có thể được ứng dụng trực tiếp vào việc đánh dấu các đối tượng sinh học, đóng góp vào sự phát triển của hướng công nghệ nano quang ở nước ta hiện nay.

6.3. Phát hiện nhanh vi khuẩn gây bệnh bằng hạt nano silica

Nhóm nghiên cứu của PGS TS Trần Hồng Nhung, Viện Vật lý, Viện Hàn lâm KH & CN VN là nhóm đầu tiên nghiên cứu chế tạo các hạt nano silica trên cơ sở các tâm màu hữu cơ và đã ứng dụng các hạt nano này trong việc tạo phức hợp kháng thể để phát hiện nhanh vi khuẩn gây bệnh.

Tổng quan nghiên cứu

Công nghệ nano đã và đang tạo ra những bước tiến vượt bậc trong nhiều lĩnh vực khoa học, đặc biệt là trong y sinh học nhờ khả năng can thiệp ở mức độ phân tử. Trong đó, các hạt nano silica chứa chấm lượng tử (quantum dots - QDs) được xem là vật liệu tiềm năng với nhiều ưu điểm vượt trội như độ bền quang cao, khả năng phát xạ huỳnh quang mạnh và ổn định trong môi trường sinh học. Theo ước tính, các chấm lượng tử CdSe và CdTe có thể phát huỳnh quang trong vùng phổ nhìn thấy với hiệu suất lượng tử lên đến 70-80%, vượt trội so với các chất màu hữu cơ truyền thống. Tuy nhiên, các chấm lượng tử này còn tồn tại nhiều hạn chế như độ độc hại cao, khả năng phân tán kém và hiện tượng nhấp nháy huỳnh quang gây ảnh hưởng đến ứng dụng thực tế.

Luận văn tập trung nghiên cứu chế tạo các hạt nano silica chứa chấm lượng tử CdSe và CdTe bằng phương pháp Stöber, nhằm cải thiện tính ổn định, tăng cường cường độ phát xạ huỳnh quang và giảm thiểu độc tính. Nghiên cứu được thực hiện trong giai đoạn 2013-2014 tại Viện Vật lý, Viện Hàn lâm Khoa học và Công nghệ Việt Nam, với mục tiêu phát triển vật liệu nano quang có khả năng ứng dụng trong đánh dấu sinh học và cảm biến sinh học. Kết quả nghiên cứu góp phần nâng cao hiệu quả sử dụng chấm lượng tử trong các ứng dụng y sinh, đồng thời mở rộng hiểu biết về quá trình chế tạo và tính chất quang của các hạt nano silica chứa chấm lượng tử.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết vật lý chất rắn và quang học lượng tử để mô tả tính chất của chấm lượng tử và hạt nano silica. Hai lý thuyết chính được áp dụng gồm:

• Hiệu ứng lượng tử kích thước (Quantum confinement effect): Khi kích thước hạt nano nhỏ hơn hoặc tương đương với bước sóng de Broglie của điện tử, các mức năng lượng bị lượng tử hóa, làm thay đổi phổ hấp thụ và phát xạ huỳnh quang. Mức năng lượng của hạt tải được mô tả qua các công thức gần đúng khối lượng hiệu dụng và hàm Bessel cầu, phụ thuộc vào kích thước hạt và các số lượng tử.

• Mô hình lõi-vỏ (Core-shell model): Chấm lượng tử được bao bọc bởi lớp vỏ silica nhằm giảm thiểu các trạng thái bề mặt gây tái hợp không phát xạ, tăng hiệu suất lượng tử và độ bền quang. Lớp vỏ silica còn giúp ổn định điện tích bề mặt, cải thiện khả năng phân tán và giảm độc tính.

Các khái niệm chính bao gồm: phổ hấp thụ rộng và phổ phát xạ hẹp của chấm lượng tử, hiệu suất lượng tử, thời gian sống phát quang, hiện tượng nhấp nháy huỳnh quang (blinking), và thế zeta biểu thị độ ổn định của hạt nano trong dung dịch.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp tổng hợp thực nghiệm kết hợp phân tích quang học và hình ảnh vi cấu trúc:

• Nguồn dữ liệu: Các chấm lượng tử CdSe/CdS và CdTe/ZnS được chế tạo trong nước tại các phòng thí nghiệm trong nước. Tiền chất silic là tetraethyl orthosilicate (TEOS), chất trung hòa điện tích là aminopropyltriethoxysilane (APTES), dung môi ethanol và xúc tác ammonium hydroxide (NH4OH).

• Phương pháp chế tạo: Phương pháp Stöber được lựa chọn để bọc lớp silica cho chấm lượng tử, với các biến đổi về lượng nước, APTES và NH4OH nhằm tối ưu kích thước và tính chất quang của hạt nano. Quá trình chế tạo bao gồm rung siêu âm hỗn hợp chấm lượng tử với APTES, nhỏ từ từ vào dung dịch ethanol chứa TEOS, sau đó thêm nước và NH4OH để xúc tác phản ứng sol-gel.

• Phương pháp phân tích: Hình thái và kích thước hạt được khảo sát bằng kính hiển vi điện tử truyền qua (TEM). Độ phân tán và ổn định hạt trong dung dịch được đo bằng tán xạ ánh sáng động (DLS) và thế zeta. Tính chất quang học được đánh giá qua phổ hấp thụ UV-Vis và phổ huỳnh quang với thiết bị phổ kế huỳnh quang Carry Eclipse.

• Timeline nghiên cứu: Quá trình thực nghiệm và phân tích kéo dài trong khoảng 12 tháng, từ chuẩn bị mẫu, tối ưu điều kiện chế tạo đến đo đạc và xử lý dữ liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Kích thước và hình thái hạt nano silica chứa chấm lượng tử:
   Các hạt nano SiO2@CdTe và SiO2@CdSe có kích thước phân bố từ 70 đến 150 nm, dạng hình cầu, đơn phân tán tốt trong dung dịch. Ảnh TEM cho thấy cấu trúc lõi-vỏ rõ ràng với các chấm lượng tử phân bố rải rác bên trong hạt silica. So với hạt silica không chứa chấm lượng tử có kích thước 50-100 nm, hạt chứa chấm lượng tử có kích thước lớn hơn do lớp vỏ silica bao quanh.

2. Phổ hấp thụ:
   Phổ hấp thụ của hạt nano SiO2@CdTe là đường dốc không có đỉnh hấp thụ rõ ràng như chấm lượng tử CdTe không bọc, do sự hấp thụ của nền silica và tương tác giữa các chấm lượng tử bên trong hạt. Độ hấp thụ của hạt nano silica chứa chấm lượng tử cao hơn so với chấm lượng tử đơn lẻ, góp phần tăng cường khả năng thu nhận ánh sáng.

3. Phổ huỳnh quang:
   Cường độ huỳnh quang của các hạt nano SiO2@CdTe và SiO2@CdSe được cải thiện đáng kể so với chấm lượng tử chưa bọc silica, với hiệu suất phát xạ tăng khoảng 20-30%. Phổ huỳnh quang có dạng đối xứng Gaussian, độ bán rộng phổ (FWHM) từ 25 đến 40 nm, phù hợp với các ứng dụng đánh dấu sinh học. Đặc biệt, lớp vỏ silica giúp giảm hiện tượng nhấp nháy huỳnh quang, tăng độ ổn định phát xạ theo thời gian.

4. Độ ổn định và phân tán:
   Các hạt nano silica chứa chấm lượng tử có chỉ số PdI ≤ 0,2 và thế zeta trên ±30 mV, cho thấy độ đơn phân tán cao và tính ổn định tốt trong dung dịch nước, ethanol và các môi trường sinh học khác như PBS và Tris. Độ ổn định này duy trì trong thời gian dài, phù hợp cho các ứng dụng thực tế.

Thảo luận kết quả

Việc sử dụng APTES làm chất trung hòa điện tích giúp cân bằng lực đẩy tĩnh điện giữa chấm lượng tử và mạng nền silica, từ đó giữ chấm lượng tử ổn định bên trong hạt silica. Sự gia tăng cường độ huỳnh quang và độ ổn định quang học được giải thích bởi hiệu ứng bảo vệ của lớp vỏ silica, giảm thiểu các trạng thái bề mặt gây tái hợp không phát xạ và hạn chế hiện tượng nhấp nháy.

So với các nghiên cứu trước đây sử dụng phương pháp micelle đảo, phương pháp Stöber trong nghiên cứu này đơn giản hơn, sử dụng dung môi không độc hại và cho phép điều chỉnh kích thước hạt linh hoạt thông qua các biến số phản ứng. Kết quả cho thấy hạt nano silica chứa chấm lượng tử có kích thước đồng đều và khả năng phân tán tốt hơn, đồng thời giữ được tính chất quang học ưu việt của chấm lượng tử.

Dữ liệu có thể được trình bày qua biểu đồ phổ hấp thụ và phổ huỳnh quang so sánh giữa hạt nano silica chứa chấm lượng tử và chấm lượng tử chưa bọc, cùng bảng phân bố kích thước hạt và thế zeta minh họa độ ổn định của các mẫu.

Đề xuất và khuyến nghị

1. Tối ưu hóa điều kiện chế tạo:
   Thực hiện điều chỉnh lượng nước, APTES và NH4OH trong quá trình sol-gel để kiểm soát kích thước hạt nano silica trong khoảng 70-150 nm, đảm bảo độ đơn phân tán và cường độ huỳnh quang tối ưu. Thời gian thực hiện: 3-6 tháng, chủ thể: nhóm nghiên cứu vật liệu nano.

2. Phát triển quy trình sản xuất quy mô lớn:
   Áp dụng quy trình Stöber đã tối ưu để sản xuất hạt nano silica chứa chấm lượng tử với số lượng lớn, phục vụ ứng dụng trong đánh dấu sinh học và cảm biến. Thời gian: 6-12 tháng, chủ thể: phòng thí nghiệm công nghệ nano.

3. Nghiên cứu ứng dụng trong sinh học:
   Thử nghiệm gắn kết các phân tử sinh học lên bề mặt hạt nano silica để phát triển các cảm biến sinh học hoặc chất đánh dấu huỳnh quang trong tế bào. Thời gian: 12 tháng, chủ thể: nhóm nghiên cứu y sinh.

4. Đánh giá độc tính và tương thích sinh học:
   Tiến hành các thử nghiệm in vitro và in vivo để đánh giá mức độ an toàn và tương thích sinh học của hạt nano silica chứa chấm lượng tử, nhằm đảm bảo ứng dụng trong y học. Thời gian: 12-18 tháng, chủ thể: phòng thí nghiệm dược lý và sinh học phân tử.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật liệu nano:
   Có thể áp dụng phương pháp chế tạo và phân tích tính chất quang học để phát triển các vật liệu nano mới, đặc biệt trong lĩnh vực quang học và điện tử.

2. Chuyên gia y sinh học và công nghệ sinh học:
   Sử dụng hạt nano silica chứa chấm lượng tử làm chất đánh dấu huỳnh quang trong các nghiên cứu tế bào, mô và phát triển cảm biến sinh học.

3. Kỹ sư công nghệ vật liệu:
   Áp dụng quy trình sol-gel và kỹ thuật bọc silica để sản xuất vật liệu nano có tính ổn định cao, phục vụ các ứng dụng công nghiệp và y tế.

4. Sinh viên và học viên cao học ngành vật lý chất rắn, hóa học vật liệu:
   Tham khảo để hiểu rõ về cơ sở lý thuyết, phương pháp thực nghiệm và kỹ thuật phân tích trong nghiên cứu vật liệu nano quang học.

Câu hỏi thường gặp

1. Tại sao phải bọc lớp silica cho chấm lượng tử?
   Lớp silica giúp bảo vệ chấm lượng tử khỏi tác động môi trường, giảm hiện tượng nhấp nháy huỳnh quang, tăng hiệu suất phát xạ và giảm độc tính, đồng thời cải thiện khả năng phân tán trong dung dịch.

2. Phương pháp Stöber có ưu điểm gì so với phương pháp micelle đảo?
   Phương pháp Stöber đơn giản, sử dụng dung môi không độc hại, dễ điều chỉnh kích thước hạt và không cần chất hoạt động bề mặt, phù hợp cho sản xuất quy mô lớn.

3. Làm thế nào để kiểm soát kích thước hạt nano silica?
   Kích thước được điều chỉnh bằng cách thay đổi lượng nước, lượng APTES và lượng NH4OH trong quá trình phản ứng sol-gel, ảnh hưởng đến tốc độ thủy phân và ngưng tụ của tiền chất silic.

4. Thế zeta ảnh hưởng như thế nào đến độ ổn định của hạt nano?
   Thế zeta cao (trên ±30 mV) tạo lực đẩy tĩnh điện mạnh giữa các hạt, ngăn ngừa kết đám và duy trì độ phân tán ổn định trong dung dịch.

5. Ứng dụng chính của hạt nano silica chứa chấm lượng tử là gì?
   Chủ yếu dùng làm chất đánh dấu huỳnh quang trong sinh học, phát triển cảm biến sinh học, và các ứng dụng y sinh khác nhờ tính ổn định, độ bền quang cao và khả năng gắn kết sinh học.

Kết luận

• Đã thành công trong việc chế tạo các hạt nano silica chứa chấm lượng tử CdSe và CdTe với kích thước từ 70 đến 150 nm, dạng hình cầu, đơn phân tán tốt.
• Lớp vỏ silica giúp tăng cường cường độ huỳnh quang, giảm hiện tượng nhấp nháy và cải thiện độ ổn định quang học của chấm lượng tử.
• Phương pháp Stöber sử dụng dung môi an toàn, dễ điều chỉnh và phù hợp cho sản xuất quy mô lớn.
• Các hạt nano silica chứa chấm lượng tử có thế zeta trên ±30 mV, đảm bảo độ ổn định cao trong các môi trường sinh học.
• Nghiên cứu mở ra hướng phát triển vật liệu nano quang ứng dụng trong đánh dấu sinh học và cảm biến, đồng thời đề xuất các bước tiếp theo về tối ưu quy trình và đánh giá tương thích sinh học.

Hành động tiếp theo: Khuyến khích các nhóm nghiên cứu và doanh nghiệp trong lĩnh vực công nghệ nano và y sinh học áp dụng kết quả để phát triển sản phẩm mới, đồng thời tiếp tục nghiên cứu mở rộng về ứng dụng và an toàn sinh học của vật liệu này.
