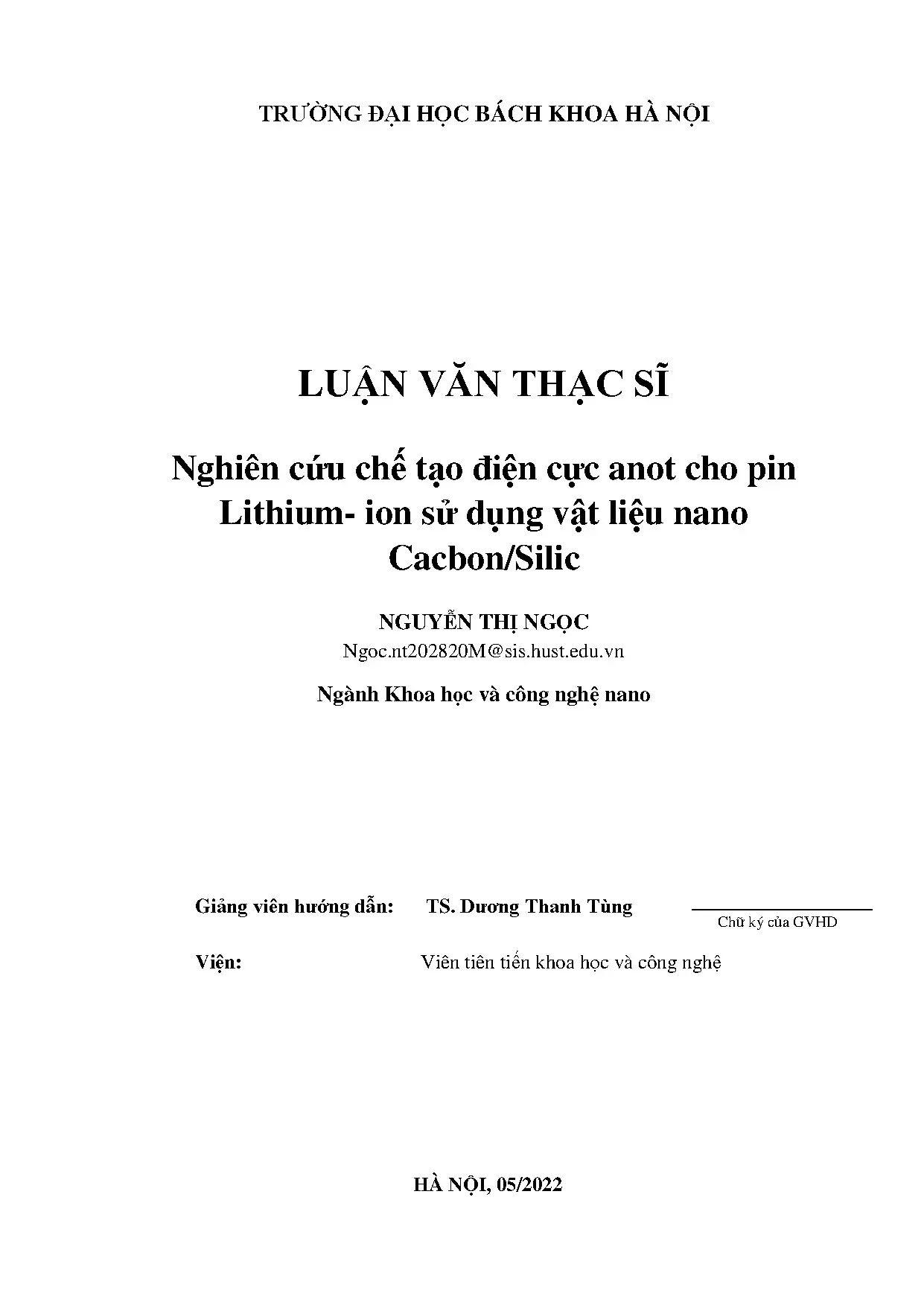

Nghiên Cứu Chế Tạo Điện Cực Anot Cho Pin Lithium-Ion Sử Dụng Vật Liệu Nano Cacbon/Silic

Chuyên khảo kỹ thuật phân tích Nghiên cứu chế tạo điện cực anot cho pin lithium ion sử dụng vật liệu nano cacbon silic, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu

• Tác giả: Nguyễn Thị Ngọc
• Người hướng dẫn: TS. Dương Thanh Tùng
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Khoa Học Và Công Nghệ Nano
• Đề tài: Nghiên Cứu Chế Tạo Điện Cực Anot Cho Pin Lithium-Ion Sử Dụng Vật Liệu Nano Cacbon/Silic
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2022
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: GIỚI THIỆU
• 1.1. Tổng quan về pin Li-ion
• 1.1.1. Giới thiệu tổng quát về pin Li-ion
• 1.1.2. Lịch sử phát triển của pin Li-ion
• 1.1.3. Nguyên lý hoạt động của pin Li-ion
• 1.2. Vật liệu điện cực catot LiFePO4 cho pin Li-ion
• 1.3. Tổng quan về vật liệu điện cực anot cho pin Li-ion
• 1.3.1. Kim loại liti
• 1.3.2. Vật liệu cacbon graphit
• 1.3.3. Vật liệu graphen
• 1.3.4. Vật liệu silic
• 2. CHƯƠNG 2: THỰC NGHIỆM
• 2.1. Chế tạo vật liệu graphen oxit-khử (rGO)
• 2.1.1. Hóa chất và dụng cụ
• 2.1.2. Quy trình chế tạo
• 2.2. Chuẩn bị vật liệu cho điện cực anot
• 2.2.1. Chuẩn bị tổ hợp vật liệu graphit/Si xốp
• 2.2.2. Chuẩn bị tổ hợp vật liệu graphit/Si xốp/rGO/C
• 2.3. Chế tạo điện cực anot
• 2.4. Chế tạo điện cực catot
• 2.5. Chế tạo pin Li-ion cấu trúc đầy đủ
• 2.6. Một số phương pháp phân tích
• 2.6.1. Các phép đo cấu trúc hình thái của vật liệu
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Khảo sát cấu trúc hình thái tổ hợp vật liệu anot
• 3.1.1. Khảo sát cấu trúc tổ hợp vật liệu graphit/Si xốp
• 3.1.2. Khảo sát cấu trúc tổ hợp vật liệu graphit/Si xốp/rGO/C
• 3.2. Đặc tính hoạt động của pin Li-ion Graphit‖LFP; Graphit/Si‖LFP; Graphit/Si/C‖LFP và Graphit/Si/rGO/C‖LFP
• 3.2.1. Khảo sát tính chất điện hóa của tổ hợp vật liệu graphit/Si xốp
• 3.2.2. Đặc tính điện hóa của pin Li-ion graphit/Si xốp/rGO/C‖LFP
• 4. CHƯƠNG 4: KẾT LUẬN
• 4.1. Kết luận
• 4.2. Hướng phát triển của đồ án trong tương lai
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Pin Lithium Ion Vật Liệu Nano Cacbon Silic

Pin lithium-ion đang ngày càng trở nên quan trọng trong lưu trữ năng lượng, đặc biệt là cho xe điện và thiết bị di động. Điện cực anot là một thành phần quan trọng, và việc sử dụng vật liệu nano cacbon kết hợp với silic đang thu hút sự chú ý lớn. Silic có dung lượng lý thuyết cao hơn nhiều so với graphit truyền thống, nhưng lại gặp vấn đề về độ dẫn điện và giãn nở thể tích. Vật liệu nano cacbon, như graphene và ống nano cacbon, có thể giúp cải thiện độ dẫn điện và ổn định cấu trúc của điện cực anot. Nghiên cứu này tập trung vào việc chế tạo và đánh giá điện cực anot sử dụng tổ hợp nano cacbon/silic để nâng cao hiệu suất pin lithium-ion. Việc tối ưu hóa thành phần và cấu trúc của vật liệu là chìa khóa để đạt được dung lượng pin cao và tuổi thọ pin dài.

1.1. Lịch Sử Phát Triển và Ứng Dụng Pin Lithium Ion

Pin lithium-ion có một lịch sử phát triển lâu dài, bắt đầu từ những năm 1960 và đạt được bước đột phá lớn vào những năm 1990 với việc thương mại hóa bởi Sony. Ngày nay, chúng được sử dụng rộng rãi trong nhiều ứng dụng, từ thiết bị điện tử tiêu dùng đến xe điện và hệ thống lưu trữ năng lượng tái tạo. Sự phát triển của công nghệ pin liên tục hướng đến việc cải thiện mật độ năng lượng, mật độ công suất, an toàn pin và giá thành pin. Việc nghiên cứu vật liệu anot mới, như silic và các vật liệu nano cacbon, đóng vai trò quan trọng trong quá trình này.

1.2. Nguyên Lý Hoạt Động Cơ Bản của Pin Lithium Ion

Pin lithium-ion hoạt động dựa trên sự di chuyển của các ion Li+ giữa điện cực anot và catot thông qua chất điện phân. Trong quá trình sạc, các ion Li+ di chuyển từ catot sang anot, và ngược lại trong quá trình xả. Hiệu suất pin lithium-ion phụ thuộc vào nhiều yếu tố, bao gồm tính chất điện hóa của vật liệu anot và catot, độ dẫn ion của chất điện phân và cấu trúc của pin. Việc tối ưu hóa các yếu tố này là cần thiết để đạt được dung lượng pin cao, tuổi thọ pin dài và ổn định điện hóa tốt.

II. Thách Thức Điện Cực Anot Silic và Giải Pháp Nano Cacbon

Silic là một vật liệu anot đầy hứa hẹn cho pin lithium-ion thế hệ mới, với khả năng lưu trữ ion Li+ cao hơn nhiều so với graphit. Tuy nhiên, silic có độ dẫn điện thấp và thay đổi thể tích lớn trong quá trình sạc xả, dẫn đến suy giảm dung lượng pin nhanh chóng. Vật liệu nano cacbon, như graphene và ống nano cacbon, có thể giúp giải quyết những vấn đề này bằng cách tăng cường độ dẫn điện, tạo cấu trúc linh hoạt để chứa sự giãn nở thể tích và cải thiện ổn định điện hóa. Nghiên cứu này tập trung vào việc sử dụng vật liệu nano cacbon để tạo ra điện cực composite với silic, nhằm nâng cao hiệu suất pin lithium-ion.

2.1. Vấn Đề Độ Dẫn Điện Kém và Giãn Nở Thể Tích của Silic

Silic có độ dẫn điện thấp hơn nhiều so với graphit, điều này làm hạn chế tốc độ sạc xả của pin. Ngoài ra, sự giãn nở thể tích lớn của silic trong quá trình sạc xả gây ra ứng suất cơ học lớn, dẫn đến nứt vỡ và suy giảm dung lượng pin. Các giải pháp để giải quyết vấn đề này bao gồm việc sử dụng silicon nanowires, silicon nanoparticles và tạo cấu trúc xốp cho vật liệu anot.

2.2. Vai Trò của Nano Cacbon Graphene và Ống Nano Cacbon CNTs

Carbon nanotubes (CNTs) và graphene là những vật liệu dẫn điện tuyệt vời, có thể giúp tăng cường độ dẫn điện của điện cực anot silic. Chúng cũng có cấu trúc linh hoạt, có thể chứa sự giãn nở thể tích của silic và ngăn ngừa nứt vỡ. Ngoài ra, graphene có diện tích bề mặt lớn, có thể cung cấp nhiều vị trí để lưu trữ ion Li+.

2.3. Phương Pháp Chế Tạo Điện Cực Composite Nano Cacbon Silic

Có nhiều phương pháp chế tạo khác nhau để tạo ra điện cực composite nano cacbon/silic, bao gồm trộn cơ học, lắng đọng hóa học pha hơi (CVD) và phương pháp sol-gel. Mỗi phương pháp có ưu và nhược điểm riêng, và việc lựa chọn phương pháp phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng.

III. Phương Pháp Tổng Hợp rGO và Chế Tạo Điện Cực Anot Composite

Nghiên cứu này sử dụng phương pháp Hummer's cải tiến để tổng hợp graphene oxit-khử (rGO). Sau đó, rGO được kết hợp với graphit và silic xốp để tạo ra điện cực anot composite. Quá trình chế tạo bao gồm trộn các vật liệu, nghiền bi và xử lý nhiệt. Đặc tính vật liệu của điện cực anot được phân tích bằng các phương pháp như phân tích XRD, phân tích SEM và phân tích TEM. Tính chất điện hóa của pin được đánh giá bằng các phép đo chu kỳ sạc xả và phổ tổng trở.

3.1. Quy Trình Tổng Hợp Graphene Oxit Khử rGO Cải Tiến

Phương pháp Hummer's cải tiến là một phương pháp phổ biến để tổng hợp graphene oxit (GO). Sau đó, GO được khử để tạo thành rGO, một vật liệu nano cacbon có độ dẫn điện cao hơn. Quá trình khử có thể được thực hiện bằng hóa chất, nhiệt hoặc điện hóa.

3.2. Chuẩn Bị Vật Liệu và Chế Tạo Điện Cực Anot Composite

Vật liệu graphit, silic xốp và rGO được trộn với nhau theo tỷ lệ nhất định. Hỗn hợp này sau đó được nghiền bi để đảm bảo sự phân tán đồng đều của các thành phần. Cuối cùng, hỗn hợp được xử lý nhiệt để cải thiện tính chất điện hóa.

3.3. Các Phương Pháp Phân Tích Cấu Trúc và Hình Thái Vật Liệu

Phân tích XRD được sử dụng để xác định cấu trúc tinh thể của vật liệu. Phân tích SEM và phân tích TEM được sử dụng để quan sát hình thái và kích thước của các hạt nano. Các phương pháp này cung cấp thông tin quan trọng về đặc tính vật liệu của điện cực anot.

IV. Kết Quả Hiệu Suất Điện Hóa Của Điện Cực Anot rGO Silic

Kết quả nghiên cứu cho thấy rằng việc bổ sung rGO vào điện cực anot graphit/silic xốp giúp cải thiện dung lượng pin và khả năng duy trì dung lượng. Hiệu suất coulombic cũng được cải thiện, cho thấy sự ổn định của điện cực anot trong quá trình chu kỳ sạc xả. Phổ tổng trở cho thấy rằng rGO giúp giảm trở kháng của pin, cải thiện tính chất điện hóa.

4.1. Ảnh Hưởng của rGO Đến Dung Lượng và Khả Năng Duy Trì Dung Lượng

Việc bổ sung rGO giúp tăng dung lượng pin so với điện cực anot chỉ chứa graphit và silic xốp. rGO cũng giúp cải thiện khả năng duy trì dung lượng sau nhiều chu kỳ sạc xả, cho thấy sự ổn định của điện cực anot.

4.2. Cải Thiện Hiệu Suất Coulombic và Giảm Trở Kháng Pin

Hiệu suất coulombic cao cho thấy rằng quá trình sạc xả diễn ra hiệu quả và ít có phản ứng phụ. rGO giúp giảm trở kháng của pin, cho phép dòng điện di chuyển dễ dàng hơn và cải thiện tính chất điện hóa.

4.3. So Sánh Hiệu Suất Điện Hóa với Các Điện Cực Anot Khác

Kết quả nghiên cứu được so sánh với các nghiên cứu khác về điện cực anot silic và nano cacbon. So sánh này giúp đánh giá hiệu quả của phương pháp chế tạo và thành phần vật liệu được sử dụng trong nghiên cứu.

V. Ứng Dụng Tiềm Năng Điện Cực rGO Silic Cho Pin Thế Hệ Mới

Điện cực anot rGO/silic có tiềm năng lớn trong việc phát triển pin lithium-ion thế hệ mới với mật độ năng lượng cao hơn, mật độ công suất cao hơn và tuổi thọ pin dài hơn. Những cải tiến này có thể giúp mở rộng ứng dụng pin lithium-ion trong xe điện, thiết bị di động và lưu trữ năng lượng tái tạo. Tuy nhiên, cần có thêm nghiên cứu để tối ưu hóa quy trình chế tạo và giảm giá thành pin.

5.1. Ứng Dụng Trong Xe Điện và Thiết Bị Di Động

Pin lithium-ion với điện cực anot rGO/silic có thể cung cấp phạm vi hoạt động dài hơn cho xe điện và thời gian sử dụng lâu hơn cho thiết bị di động. Điều này có thể giúp thúc đẩy sự phát triển của các ngành công nghiệp này.

5.2. Tiềm Năng Lưu Trữ Năng Lượng Tái Tạo

Pin lithium-ion cũng có thể được sử dụng để lưu trữ năng lượng tái tạo từ các nguồn như năng lượng mặt trời và năng lượng gió. Điện cực anot rGO/silic có thể giúp tăng hiệu quả và độ tin cậy của các hệ thống lưu trữ năng lượng này.

5.3. Thách Thức và Hướng Nghiên Cứu Tương Lai

Mặc dù có nhiều tiềm năng, vẫn còn một số thách thức cần vượt qua để thương mại hóa điện cực anot rGO/silic. Những thách thức này bao gồm tối ưu hóa quy trình chế tạo, giảm giá thành pin và cải thiện an toàn pin.

VI. Kết Luận Hướng Phát Triển Vật Liệu Anot Nano Cacbon Silic

Nghiên cứu này đã chứng minh rằng việc sử dụng vật liệu nano cacbon như rGO có thể cải thiện hiệu suất của điện cực anot silic cho pin lithium-ion. Kết quả này mở ra hướng phát triển mới cho vật liệu anot thế hệ mới, với tiềm năng đáp ứng nhu cầu ngày càng tăng về lưu trữ năng lượng hiệu quả và bền vững. Nghiên cứu trong tương lai nên tập trung vào việc tối ưu hóa thành phần và cấu trúc của điện cực composite, cũng như phát triển các phương pháp chế tạo quy mô lớn và tái chế pin.

6.1. Tóm Tắt Kết Quả Nghiên Cứu và Đóng Góp

Nghiên cứu này đã thành công trong việc chế tạo và đánh giá điện cực anot rGO/silic với hiệu suất được cải thiện. Kết quả này đóng góp vào sự phát triển của vật liệu anot thế hệ mới cho pin lithium-ion.

6.2. Hướng Nghiên Cứu và Phát Triển Trong Tương Lai

Nghiên cứu trong tương lai nên tập trung vào việc tối ưu hóa thành phần và cấu trúc của điện cực composite, cũng như phát triển các phương pháp chế tạo quy mô lớn và tái chế pin. Việc nghiên cứu các vật liệu anot mới, như hợp kim silic và các vật liệu nano khác, cũng rất quan trọng.

6.3. Tầm Quan Trọng của Nghiên Cứu Đối Với Lưu Trữ Năng Lượng

Nghiên cứu về vật liệu anot nano cacbon/silic đóng vai trò quan trọng trong việc phát triển các hệ thống lưu trữ năng lượng hiệu quả và bền vững. Những hệ thống này có thể giúp giảm sự phụ thuộc vào nhiên liệu hóa thạch và thúc đẩy sự phát triển của năng lượng tái tạo.

Nội dung chính

Tổng quan nghiên cứu

Pin lithium-ion (Li-ion) hiện là công nghệ lưu trữ năng lượng hàng đầu với mật độ năng lượng cao nhất trong các loại pin có thể sạc lại, được ứng dụng rộng rãi trong thiết bị điện tử và xe điện. Theo báo cáo ngành, pin Li-ion chiếm ưu thế nhờ tuổi thọ dài, khả năng cung cấp năng lượng vượt trội và thiết kế linh hoạt. Tuy nhiên, để đáp ứng nhu cầu ngày càng cao về mật độ năng lượng và tuổi thọ chu kỳ, việc cải tiến vật liệu điện cực là rất cần thiết. Vật liệu anot truyền thống là graphit có dung lượng lý thuyết khoảng 372 mAh/g, không đủ đáp ứng yêu cầu công suất cao. Silic (Si) với dung lượng lý thuyết lên đến 4200 mAh/g, cao hơn 10 lần graphit, được xem là vật liệu anot thế hệ mới đầy tiềm năng. Tuy nhiên, Si gặp phải các vấn đề về độ dẫn điện thấp và giãn nở thể tích lớn (>400%) trong quá trình phản ứng điện hóa, gây đứt gãy cấu trúc và suy giảm hiệu suất nhanh chóng.

Nghiên cứu này tập trung vào việc chế tạo và khảo sát tổ hợp vật liệu anot dựa trên graphit, Si xốp và vật liệu nano cacbon graphen khử (rGO) nhằm cải thiện hiệu suất pin Li-ion. Các tổ hợp vật liệu được tổng hợp với tỷ lệ khác nhau và đánh giá đặc tính điện hóa trong pin cấu trúc đầy đủ sử dụng catot LiFePO4. Mục tiêu chính là khẳng định vai trò của rGO trong việc nâng cao khả năng dẫn điện, ổn định cấu trúc và tăng dung lượng lưu trữ ion Li+ của điện cực anot. Phạm vi nghiên cứu thực hiện tại Viện Tiên tiến Khoa học và Công nghệ, Trường Đại học Bách Khoa Hà Nội, trong năm 2022. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc phát triển pin Li-ion công suất cao, ổn định và có tiềm năng ứng dụng thương mại rộng rãi.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

• Nguyên lý hoạt động pin Li-ion: Ion Li+ di chuyển giữa catot và anot qua chất điện phân trong quá trình sạc/xả, phản ứng điện hóa thuận nghịch tại các điện cực quyết định hiệu suất pin.
• Vật liệu anot cho pin Li-ion: Graphit với cấu trúc lớp, dẫn điện tốt nhưng dung lượng thấp; Si với dung lượng cao nhưng giãn nở thể tích lớn gây hư hại cơ học; graphen với độ dẫn điện và diện tích bề mặt lớn hỗ trợ cải thiện khả năng dẫn điện và ổn định cấu trúc.
• Mô hình tổ hợp vật liệu anot: Kết hợp graphit, Si xốp và rGO nhằm tận dụng ưu điểm của từng thành phần, giảm thiểu nhược điểm giãn nở thể tích và tăng cường dẫn điện.
• Khái niệm lớp điện phân rắn SEI: Lớp SEI hình thành trên bề mặt anot giúp ổn định phản ứng điện hóa, giảm sự phân hủy chất điện phân và duy trì hiệu suất chu kỳ.

Các khái niệm chính bao gồm: dung lượng lý thuyết, hiệu suất coulombic, giãn nở thể tích, dẫn điện tử, khuếch tán ion Li+, và cấu trúc tinh thể vật liệu.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm kết hợp phân tích vật liệu và đánh giá điện hóa:

• Nguồn dữ liệu: Vật liệu graphit, Si xốp, rGO được tổng hợp và chế tạo thành điện cực anot; pin Li-ion cấu trúc đầy đủ với catot LiFePO4 thương mại.
• Quy trình tổng hợp vật liệu: Graphen oxit (GO) được tổng hợp bằng phương pháp Hummer’s cải tiến, sau đó khử thành rGO. Tổ hợp vật liệu graphit/Si xốp, graphit/Si xốp/C và graphit/Si xốp/rGO/C được chế tạo bằng phương pháp nghiền bi, trộn dung dịch, sấy và cacbon hóa ở 600°C trong khí argon.
• Chế tạo điện cực anot: Trộn vật liệu hoạt động với nano cacbon dẫn Super-P và chất kết dính PVDF theo tỷ lệ 80:10:10 trong dung môi NMP, phủ lên tấm đồng, sấy và nén để đạt mật độ tải 6 mg/cm².
• Chế tạo pin Li-ion: Lắp ráp pin dạng cúc áo với điện cực catot LiFePO4, điện cực anot đã chế tạo, màng phân cách PE và dung dịch chất điện phân 1M LiPF6 trong hỗn hợp EC:EMC:DMC (1:1:1).
• Phân tích cấu trúc vật liệu: Sử dụng kính hiển vi điện tử quét phát xạ trường (FE-SEM), nhiễu xạ tia X (XRD), phổ Raman và phương pháp hấp thụ đẳng nhiệt BET để khảo sát hình thái, pha và diện tích bề mặt.
• Đánh giá tính chất điện hóa: Thực hiện các phép đo sạc/xả, phổ tổng trở điện hóa (EIS) trên hệ thống Zhaner’s Zennium, đánh giá dung lượng, hiệu suất coulombic và trở kháng của pin.

Cỡ mẫu gồm các điện cực anot với tỷ lệ vật liệu khác nhau (graphit, Si xốp, rGO) được khảo sát chi tiết trong khoảng thời gian thử nghiệm 20 chu kỳ sạc/xả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của Si xốp trong tổ hợp vật liệu anot:

   • Mẫu anot graphit/Si xốp với tỷ lệ 95:5 (M2) đạt dung lượng 490 mAh/g, tăng 1.5 lần so với anot chỉ graphit (M1) có dung lượng 330 mAh/g.
   • Khi tỷ lệ Si tăng lên 15% (M3), dung lượng đạt 690 mAh/g, gấp gần 2 lần mẫu M1.
   • Kích thước hạt Si xốp khoảng 34 nm theo tính toán Scherrer, phân bố đều trong ma trận graphit, giúp tăng diện tích tiếp xúc và khả năng lưu trữ ion Li+.

2. Tác động của cacbon hóa và bổ sung rGO:

   • Tổ hợp graphit/Si xốp/C (M4) cho dung lượng tương đương M3 (~690 mAh/g) nhưng có độ ổn định điện hóa cao hơn, thể hiện qua đường dốc xả mượt và hiệu suất coulombic duy trì trên 92% sau 20 chu kỳ.
   • Tổ hợp graphit/Si xốp/rGO/C (M5) cải thiện dung lượng duy trì trên 83%, tăng khả năng dẫn điện và khuếch tán ion Li+, giảm trở kháng điện cực anot so với các mẫu không có rGO.

3. Cấu trúc vật liệu và đặc tính bề mặt:

   • Phân tích FE-SEM cho thấy rGO bao bọc xen kẽ các hạt Si xốp và graphit, tạo mạng lưới dẫn điện liên tục.
   • Diện tích bề mặt riêng của mẫu M3 đạt 5.646 m²/g, cao gấp 2.5 lần so với graphit đơn thuần (~2 m²/g), hỗ trợ tăng cường tiếp xúc chất điện phân và vận chuyển ion.
   • Phổ Raman và XRD xác nhận thành công quá trình tổng hợp rGO với tỷ lệ khuyết tật giảm (tỷ lệ ID/IG = 1.3), cấu trúc graphen đặc trưng.

4. Đặc tính điện hóa của pin Li-ion cấu trúc đầy đủ:

   • Pin sử dụng anot tổ hợp graphit/Si xốp/rGO/C có hiệu suất sạc/xả ổn định, dung lượng duy trì trên 80% sau 20 chu kỳ.
   • Phổ tổng trở điện hóa (EIS) cho thấy giảm điện trở màng SEI và điện trở truyền điện tích, đồng thời tăng khả năng khuếch tán ion Li+ trong mẫu có rGO.

Thảo luận kết quả

Sự gia tăng dung lượng pin khi bổ sung Si xốp là do dung lượng lý thuyết của Si cao gấp 10 lần graphit, đồng thời cấu trúc xốp giúp giảm áp lực giãn nở thể tích, hạn chế đứt gãy cơ học. Việc cacbon hóa sucrose tạo lớp cacbon liên kết giúp cải thiện độ dẫn điện và ổn định cấu trúc vật liệu. Sự bổ sung rGO tạo mạng lưới dẫn điện hiệu quả, tăng cường khả năng vận chuyển electron và ion Li+, đồng thời giảm thiểu sự hình thành lớp SEI không ổn định.

So với các nghiên cứu trước, tổ hợp vật liệu graphit/Si xốp/rGO/C cho thấy dung lượng và độ bền chu kỳ vượt trội, phù hợp với yêu cầu ứng dụng pin Li-ion công suất cao. Biểu đồ thế-dung lượng và hiệu suất sạc/xả minh họa rõ sự cải thiện hiệu suất điện hóa của các mẫu có Si và rGO. Các kết quả này khẳng định vai trò quan trọng của vật liệu nano cacbon trong việc nâng cao hiệu suất và tuổi thọ pin.

Đề xuất và khuyến nghị

1. Tối ưu tỷ lệ vật liệu trong tổ hợp anot:

   • Khuyến nghị sử dụng tỷ lệ graphit/Si xốp khoảng 85:15 kết hợp với 7% rGO để đạt dung lượng và độ ổn định tối ưu.
   • Thời gian thực hiện: 6-12 tháng, chủ thể: nhóm nghiên cứu vật liệu và kỹ thuật pin.

2. Phát triển quy trình cacbon hóa và phủ rGO ổn định:

   • Áp dụng quy trình cacbon hóa sucrose ở 600°C trong khí argon kết hợp xử lý rGO để tạo lớp dẫn điện bền vững.
   • Thời gian: 3-6 tháng, chủ thể: phòng thí nghiệm vật liệu nano.

3. Nâng cao chất lượng lớp SEI trên điện cực anot:

   • Nghiên cứu bổ sung các chất phụ gia hoặc lớp phủ bảo vệ nhằm ổn định lớp SEI, giảm suy giảm dung lượng trong chu kỳ đầu.
   • Thời gian: 12 tháng, chủ thể: nhóm nghiên cứu hóa học điện hóa.

4. Mở rộng thử nghiệm chu kỳ dài và điều kiện vận hành thực tế:

   • Thực hiện đánh giá hiệu suất pin trong hơn 100 chu kỳ sạc/xả và các điều kiện nhiệt độ khác nhau để đảm bảo tính ổn định lâu dài.
   • Thời gian: 12-18 tháng, chủ thể: phòng thí nghiệm kiểm định pin.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật liệu pin:

   • Lợi ích: Cập nhật quy trình tổng hợp vật liệu anot tổ hợp, hiểu rõ vai trò của rGO trong cải thiện hiệu suất pin.
   • Use case: Phát triển vật liệu anot mới cho pin Li-ion công suất cao.

2. Kỹ sư phát triển pin công nghiệp:

   • Lợi ích: Áp dụng quy trình chế tạo điện cực anot ổn định, tối ưu tỷ lệ vật liệu để nâng cao dung lượng và tuổi thọ pin.
   • Use case: Thiết kế pin Li-ion cho xe điện và thiết bị lưu trữ năng lượng.

3. Sinh viên và học viên cao học ngành khoa học vật liệu, công nghệ nano:

   • Lợi ích: Học hỏi phương pháp tổng hợp vật liệu nano, kỹ thuật phân tích cấu trúc và đánh giá điện hóa.
   • Use case: Tham khảo làm luận văn, nghiên cứu khoa học liên quan.

4. Chuyên gia trong lĩnh vực năng lượng tái tạo và lưu trữ năng lượng:

   • Lợi ích: Hiểu rõ tiềm năng và thách thức của vật liệu anot mới trong pin Li-ion, hỗ trợ phát triển lưới điện thông minh.
   • Use case: Tư vấn, phát triển công nghệ lưu trữ năng lượng bền vững.

Câu hỏi thường gặp

1. Tại sao Si xốp được ưu tiên sử dụng trong anot pin Li-ion?
   Si xốp có dung lượng lý thuyết cao (~4200 mAh/g), giúp tăng đáng kể dung lượng pin. Cấu trúc xốp giảm áp lực giãn nở thể tích, hạn chế đứt gãy cơ học, cải thiện độ bền chu kỳ so với Si khối.

2. Vai trò của rGO trong tổ hợp vật liệu anot là gì?
   rGO tạo mạng lưới dẫn điện hiệu quả, tăng khả năng vận chuyển electron và ion Li+, đồng thời giúp ổn định cấu trúc vật liệu, giảm trở kháng và tăng hiệu suất coulombic.

3. Phương pháp tổng hợp rGO được sử dụng trong nghiên cứu này?
   rGO được tổng hợp bằng phương pháp Hummer’s cải tiến, bao gồm quá trình oxy hóa graphit thành graphen oxit (GO) và khử GO thành rGO bằng xử lý nhiệt và hóa chất, đảm bảo chất lượng vật liệu cao.

4. Làm thế nào để đánh giá hiệu suất điện hóa của pin Li-ion?
   Hiệu suất được đánh giá qua các phép đo sạc/xả ở dòng điện không đổi, phổ tổng trở điện hóa (EIS) để xác định điện trở và khả năng khuếch tán ion, cùng với theo dõi dung lượng và hiệu suất coulombic qua nhiều chu kỳ.

5. Những thách thức chính khi sử dụng Si làm vật liệu anot là gì?
   Thách thức lớn nhất là giãn nở thể tích lớn (>400%) trong quá trình chèn/tách ion Li+, gây đứt gãy cấu trúc, mất kết nối điện và suy giảm dung lượng nhanh chóng. Ngoài ra, lớp SEI không ổn định cũng ảnh hưởng đến tuổi thọ pin.

Kết luận

• Đã thiết kế và chế tạo thành công tổ hợp vật liệu anot graphit/Si xốp và graphit/Si xốp/rGO/C với đặc trưng điện hóa vượt trội cho pin Li-ion.
• Tỷ lệ Si xốp 15% kết hợp với rGO 7% giúp tăng dung lượng pin lên gấp đôi so với anot chỉ graphit, đồng thời duy trì hiệu suất coulombic trên 92% sau 20 chu kỳ.
• Quy trình tổng hợp vật liệu và chế tạo điện cực anot có tính ổn định cao, phù hợp ứng dụng thực tế trong sản xuất pin công suất lớn.
• Kết quả nghiên cứu góp phần thúc đẩy phát triển công nghệ vật liệu nano cho pin Li-ion thế hệ mới, hỗ trợ các ứng dụng xe điện và lưu trữ năng lượng tái tạo.
• Đề xuất tiếp tục mở rộng nghiên cứu về ổn định lớp SEI và thử nghiệm chu kỳ dài để hoàn thiện công nghệ trước khi thương mại hóa.

Hành động tiếp theo: Triển khai thử nghiệm mở rộng, tối ưu quy trình sản xuất và hợp tác với doanh nghiệp để ứng dụng công nghệ vào sản xuất pin Li-ion công nghiệp.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: GIỚI THIỆU 1.1 Tổng quan về pin Li-ion 1.1 Giới thiệu tổng quát về pin Li-ion Pin Li-ion có mật độ năng lượng cao nhất trong số tất cả các hệ thống pin có thể sạc lại. Chúng được sử dụng rộng rãi làm nguồn điện cho các thiết bị điện tử như máy quay phim, máy tính xách tay và điện thoại di động, cung cấp mật độ năng lượng cao, thiết kế linh hoạt, trọng lượng nhẹ và tuổi thọ dài hơn. Đóng gói pin Li- ion quy mô lớn là lựa chọn hàng đầu làm nguồn năng lượng cho xe điện (EVs) và cho các ứng dụng cần nguồn năng lượng cao.1 so sánh mật độ năng lượng của các loại pin sạc khác nhau. Trong đó, pin Li -ion mang lại mật độ năng lượng cao nhất.1 So sánh các loại pin khác nhau về mật độ năng lượng theo thể tích và trọng lượng [3] Các hoạt động nghiên cứu chuyên sâu đã được thực hiện trên toàn thế giới để cải thiện mật độ năng lượng, tuổi thọ chu kỳ và độ an toàn của pin Li -ion [1].

Ngày nay, pin Li -ion thống trị thị trường pin sạc nhờ hiệu suất tuyệt vời của chúng.2 Lịch sử phát triển của pin Li -ion Tế bào điện hóa đầu tiên được phát hiện bởi nhà vật lý người Ý Alessandro Volta (năm 1800) vì ông đã chứng minh rằng hai kim loại khác nhau, kẽm và đồng có thể tạo ra dòng điện bằng các phân hủy nước và tạo ra hydro khi chúng được ngâm trong chất điện phân có tính axit. Sau một vài thập kỷ, những tiến bộ quan trọng của Michael Faraday’s trong việc phát triển các quy luật điện hóa học và sự phát triển tiếp theo của pin sạc lại có dung dịch chất điện giải, đặc biệt là pin chì-axit (Gaston Planté, 1859), pin niken- cadmium (Waldemar Jungner, 1899) và pin 1 niken –sắt (ThomasEdison, 1901). Pin niken-cadmium và niken- sắt là tiền thân của pin niken kim loại ngày này, được đưa vào thị trường năm 1989 [2]. Lịch sử của pin Li -ion được tóm tắt trong hình 1.2 Lịch sử của pin Li -ion [4] Pin sạc lại dựa trên kim loại liti được đề xuất đầu tiên vào những năm 1960 và trải qua một số lần biến đổi.

Ban đầu, kim loại liti được chọn làm điện cực anot trong hệ thống pin bởi liti là nguyên tố có độ âm điện cao nhất (-3.04 V so với điện cực hydro) và nguyên tố nhẹ nhất (6.53 g/cm3), sử dụng kim loại liti trong pin có thể thu được mật độ năng lượng cao. Tuy nhiên, điện cực anot sử dụng kim loại liti gây ra các nguy cơ mất an toàn nghiêm trọng do tua gai kim loại liti phát triển và xuyên qua màng phân cách trong quá trình sạc xả nhiều lần, cuối cùng gây ra đoản mạch. Bước đột phá trong công nghệ pin Li-ion của Sony vào năm 1991 giới thiệu loại pin có điện thế cao (~3.7 V) với pin Li-ion có cấu trúc LixC6/chất điện phân /LixCoO2 với mật độ năng lượng cao được ứng dụng rộng rãi trong các thiết bị điện tử di động. Hơn nữa, việc phát triển dung môi hữu cơ lỏng cacbonate cho phép phản ứng oxi hóa khử của ion Li+ ở điện thế cao trong pin Li -ion ít nhất lên đến 4.

Kể từ năm 1991, graphit là vật liệu điện cực anot được lựa chọn cho pin Li-ion nhờ sự ổn định về cấu trúc trong quá trình chèn và tách ion Li+[3].3 Nguyên lý hoạt động của pin Li-ion Pin Li-ion bao gồm: điện cực dương (catot), điện cực âm (anot), dung dịch chất điện phân có chứa các muối phân ly được phân tán trong dung môi hữu cơ (electrolyte) có độ dẫn ion tốt, là môi trường dẫn truyền ion Li+ giữa hai điện cực trong quá trình sạc/xả và một màng ngăn cách xốp (separator) được làm từ polymer nằm giữa hai điện cực ngăn chặn đoản mạch và cung cấp các lỗ nhỏ cho ion Li+ trong quá trình sạc/xả. Các ion Li+ di chuyển giữa hai điện cực thông qua hệ thống chất điện phân.3 mô tả nguyên lý hoạt động của pin Li - ion.3 Nguyên lí hoạt động của pin Li-ion [4] Trong quá trình sạc, các ion Li+ từ cực dương catot đi qua lỗ xốp của màng phân cách trong chất điện phân tới cực âm anot. Đồng thời, các điện tử được giải phóng khỏi điện cực catot sẽ đi qua mạch ngoài và tái hợp với các ion Li+ tại điện cực anot. Quá trình xả diễn ra ngược lại quá trình sạc.

Để đạt được hiệu xuất sạc xả cao và thời gian sử dụng lâu dài, sự di chuyển của các ion Li+ không được thay đổi hoặc làm hỏng cấu trúc tinh thể của vật liệu trong cấu trúc pin. Việc thiết kế vật liệu sử dụng trong pin Li-ion đòi hỏi phải lựa chọn cẩn thận các cặp điện cực để có được điện áp hở mạch cao (Voc). Do đó, điện thế hoạt động của cực dương (Φc) cần lớn và cực âm (Φa) cần nhỏ. Điện áp hở mạch Voc của pin có thể được tính theo công thức (1.1) và mô tả trong hình 1.1) Trong đó e là điện tử sạc Cacbon với thế điện hóa khoảng 0-0.8V so với kim loại liti là sự lựa chọn chính làm vật liệu anot cho pin Li-ion.

Vật liệu điện cực catot có thể được chọn từ vật liệu cấu trúc lớp LiCoO2, LiNiO2 và cấu trúc spinel LiMnO2, có thế oxy hóa- khử khoảng 4V so với Li/Li+. Pin Li- ion kết hợp giữa vật liệu cực âm có thế oxy hóa- khử thấp và vật liệu cực dương có thế oxy hóa-khử cao có thể cung cấp điện áp hoạt động của pin từ 3.8V, gấp 3 lần so với pin Ni-Cd hoặc Ni-MH.4 Điện áp của pin Li-ion LCO//graphit [4] Một pin Li - ion điển hình có thể xuất hiện dưới dạng: (-) Cn ‖ 1M LiPF6 – (EC+DEC) ‖ LiMOx (+) (1.2) Trong đó, C là vật liệu cacbon và M là một loại kim loại. Trên catot xảy ra phản ứng điện hóa dưới đây: Sạc LiMOx – ye- Xả Li1-y MOx +yLi+ (1.3) Trên anot phản ứng điện hóa xảy ra như sau: Sạc + - Cn + yLi + ye Xả LiyCn (1.4) Tổng hợp quá trình phản ứng: Sạc LiMOx + Cn Xả Li1-y MOx + LiyCn (1.5) Dung lượng của pin được định nghĩa là tổng lượng điện có thể nhận được thông qua quá trình sạc và xả trong các điều kiện cụ thể. Dung lượng lý thuyết của pin được xác định bởi lượng vật liệu điện cực hoạt động [4]: 𝑛.𝑀 𝑀 Trong đó Qcapacity là dung lượng lý thuyết, đơn vị Ah hoặc mAh (đơn vị mAh được sử dụng để tính khả năng chứa điện của những thiết bị sạc dự phòng và điện thoại có dung lượng nhỏ.

Còn với những thiết bị có dung lượng lớn như ắc quy ô tô, người ta chỉ sử dụng đơn vị tính là Ah), m0 là khối lượng vật liệu tham gia trong phản ứng điện hóa (g), M là khối lượng mol của vật liệu hoạt động (g/mol), F là hằng số Faraday (~96500 C/mol), n là số electron tham gia phản ứng.2 Vật liệu điện cực catot LiFePO4 cho pin Li-ion Trong pin sạc, điện cực catot là nguồn cung cấp ion Li+ cho phản ứng điện hóa. Bởi vậy, tính chất vật lý, cấu trúc tinh thể và điện hóa của chất liệu làm catot quyết định đến hiệu suất của pin. Một số đặc tính cơ bản của vật liệu catot như sau [4-5]: 1. Phản ứng xả cần có năng lượng tự do Gibbs âm lớn (thế oxi hóa-khử cao) 2.

Cấu trúc tinh thể của vật liệu phải có khối lượng nguyên tử thấp và có khả năng xen kẽ lượng lớn ion Li+ (dung lượng cao) 3. Cấu trúc vật liệu phải có hệ số khuếch tán ion Li+ cao (mật độ công suất cao) 4. Cấu trúc vật liệu thay đổi trong quá trình chèn và tách ion Li+ nên càng nhỏ càng tốt (tuổi thọ dài) 5. Các vật liệu phải ổn định trong dung dịch chất điện ly, không độc hại và rẻ tiền.

Vật liệu catot thường là tinh thể tổ hợp của các oxit kim loại chuyển tiếp (đa hóa trị) và kim loại liti có cấu trúc lớp. Trong quá trình sạc, phản ứng oxy hóa tại catot, các ion kim loại chuyển tiếp ở hóa trị thấp chuyển thành các hóa trị cao hơn khi ion Li+ bị loại bỏ. Trong quá trình oxy hóa -khử, thay đổi thành phần lớn thường dẫn đến sự thay đổi pha, hợp chất cần duy trì tính trung hòa về điện, vì vậy các hợp chất có cấu trúc tinh thể ổn định nên được sử dụng. Việc duy trì sự ổn định về cấu trúc tinh thể này là một thách thức trong quá trình sạc khi hầu hết (lý tưởng là tất cả) ion Li+ được lấy ra khỏi catot.

Trong quá trình xả, ion Li+ được đưa vào vật liệu catot và các electron từ anot khử các ion kim loại chuyển tiếp ở catot xuống hóa trị thấp hơn. Trong thời kỳ đầu nghiên cứu pin Li-ion, vật liệu catot đầu tiên được sử dụng là TiS2, MoS2 và mangan hoặc oxit vanadi [5]. Tuy nhiên, do yêu cầu ngày càng tăng về hiệu suất, dung lượng và độ an toàn, vật liệu catot được nghiên cứu cho pin Li-ion là LiMO2 cấu trúc tinh thể lớp (ví dụ LiCoO2, LiNiO2, …), các oxit mangan cấu trúc tinh thể spinel LiMn2O4 và cấu trúc tinh thể olivin LiFePO4 và các dẫn xuất của chúng. Các ion Li+ có thể chèn và tách ra trong các hợp chất 5 này với thế điện hóa > 3V so với Li/Li+.1 thể hiện một số đặc điểm của các loại vật liệu catot cho pin Li-ion.1 Đặc điểm của các vật liệu điện cực catot [5] Liti niken mangan coban oxit (NMC) là vật liệu điện cực catot được thiết kế có mật độ dung lượng và mật độ năng lượng cao.

Điều đặc biệt của NMC nằm ở việc kết hợp niken và mangan: niken được biết đến là vật liệu với mật độ dung lượng cao nhưng kém ổn định; mangan có lợi trong việc hình thành cấu trúc spinel để đạt được điện trở thấp nhưng cung cấp mật độ dung lượng thấp và coban có đặc điểm điện hóa ổn định. Sự kết hợp của các kim loại khác nhau (niken, mangan và coban) với tỷ lệ khác nhau đem lại các điểm mạnh khác nhau như độ an toàn, hiệu suất và giá thành cho vật liệu NMC. Các nhà nghiên cứu đang sử dụng các điện cực giàu niken để tăng mật độ năng lượng, đồng thời giảm lượng coban để làm giảm chi phí. Các nghiên cứu đã chuyển từ NMC111 (dung lượng xả: 154 Ah/kg ở 0.1C) đến NMC442 đến NMC622, và bây giờ là NMC811 (dung lượng xả: >185 Ah/kg ở 0.

Kết hợp niken và mangan nâng cao ưu điểm của cả hai vật liệu, làm cho NMC trở thành vật liệu ưu việt cho pin Li-ion.
