Tổng quan nghiên cứu

Vật liệu bán dẫn titan đioxit ($TiO_2$) kích thước nanomet giữ vai trò trung tâm trong công nghệ xúc tác quang hóa môi trường, chiếm gần 50% tổng số các công trình nghiên cứu ứng dụng quang xúc tác trên toàn cầu. Trên quy mô công nghiệp, sản lượng $TiO_2$ toàn cầu đã đạt trên 800.000 tấn mỗi năm từ giữa thế kỷ 20 và không ngừng gia tăng, trong đó khoảng 58% được sử dụng trong ngành công nghiệp sơn và chất phủ. Tuy nhiên, rào cản kỹ thuật lớn nhất của $TiO_2$ truyền thống là độ rộng vùng cấm lớn (3,25 eV đối với pha anatase và 3,05 eV đối với pha rutile), khiến vật liệu chỉ hấp thụ bức xạ trong vùng tử ngoại (UV) – thành phần chiếm chưa đầy 5% năng lượng quang phổ mặt trời.

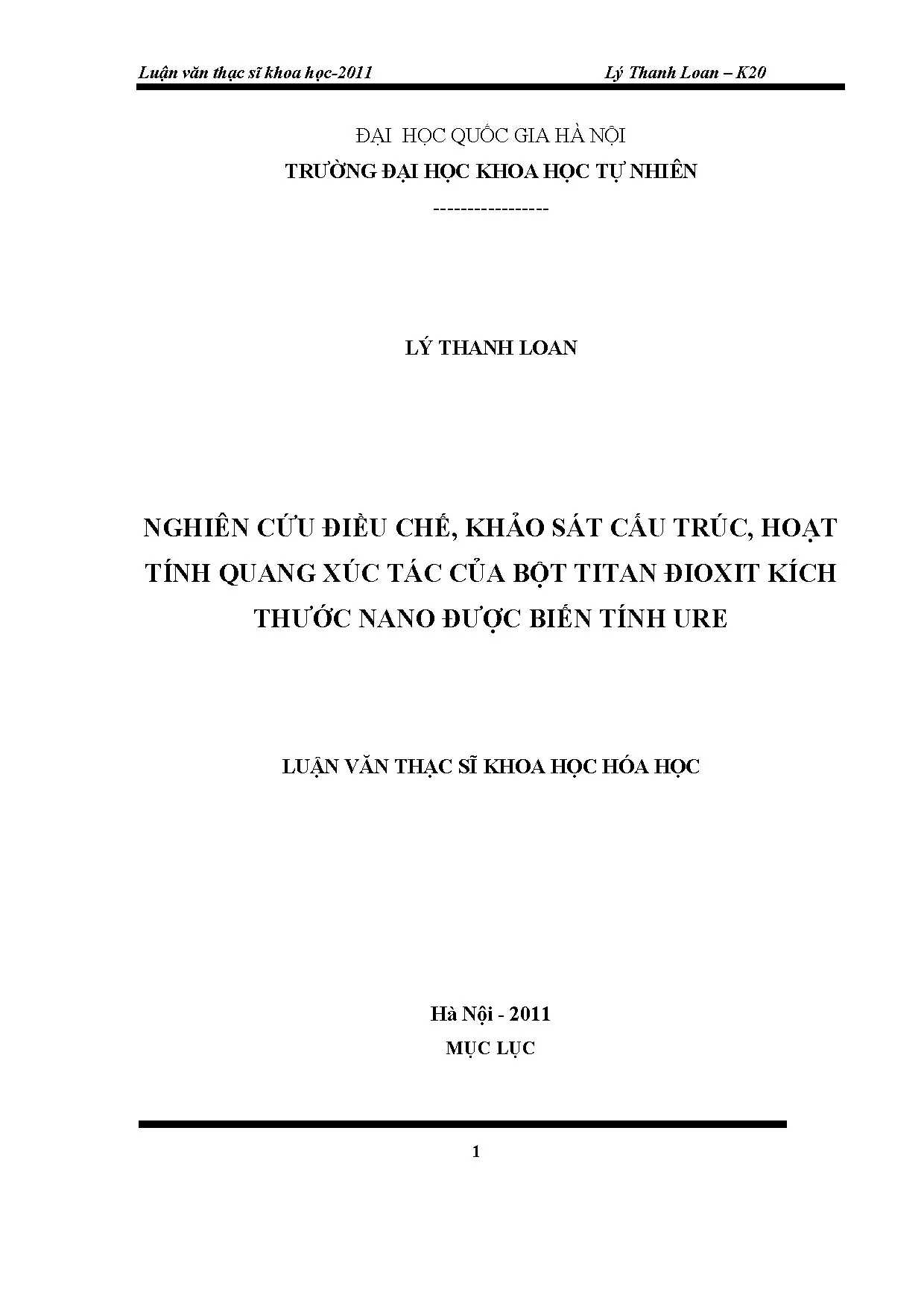

Luận văn thạc sĩ khoa học hóa học của tác giả Lý Thanh Loan (khóa K20, Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội) tập trung giải quyết bài toán cốt lõi: nghiên cứu điều chế, khảo sát cấu trúc và đánh giá hoạt tính quang xúc tác của bột $TiO_2$ kích thước nano mét được biến tính bằng nitơ thông qua tiền chất urê ($(NH_2)_2CO$). Mục tiêu cụ thể là thu hẹp dải vùng cấm, dịch chuyển bờ hấp thụ quang từ vùng tử ngoại sang vùng ánh sáng nhìn thấy (vùng khả kiến có bước sóng từ 400 nm đến 700 nm) và nâng cao hiệu suất phân hủy chất hữu cơ độc hại.

Phạm vi thực nghiệm được triển khai đồng bộ tại Phòng Vật liệu mới, Khoa Hóa học trong năm 2011. Kết quả nghiên cứu mở ra giải pháp công nghệ chế tạo vật liệu quang xúc tác hiệu năng cao với chi phí tiền chất thấp, giúp tăng tốc độ quang phân hủy các hợp chất hữu cơ lên từ 1,5 đến 6,0 lần so với vật liệu $TiO_2$ thương mại không biến tính dưới nguồn sáng khả kiến.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết vùng năng lượng chất bán dẫn và cơ chế phản ứng quang xúc tác dị thể. Theo mô hình kích thích quang học, khi chất bán dẫn hấp thụ photon có năng lượng lớn hơn hoặc bằng độ rộng vùng cấm ($h\nu \ge E_g$), các electron ($e^-$) từ vùng hóa trị (VB) sẽ nhảy lên vùng dẫn (CB), để lại các lỗ trống mang điện tích dương ($h^+$) tại vùng hóa trị. Cặp $e^-/h^+$ quang sinh di chuyển ra bề mặt hạt nano, phản ứng với các phân tử nước và oxy hòa tan để hình thành các gốc tự do có tính oxy hóa cực mạnh như hydroxyl ($\cdot OH$) và superoxide ($\cdot O_2^-$), trực tiếp phân hủy hợp chất hữu cơ thành $CO_2$ và $H_2O$.

Lý thuyết biến tính phi kim của Asahi và Di Valentin đóng vai trò định hướng cho việc đưa nitơ vào mạng tinh thể $TiO_2$. Khi nguyên tử nitơ thay thế vị trí của oxy trong mạng lưới tinh thể $TiO_2$ anatase (hình thành liên kết $O-Ti-N$), obitan $N\ 2p$ lai hóa với obitan $O\ 2p$, tạo nên mức năng lượng trung gian nằm sát đỉnh vùng hóa trị. Mức năng lượng này thu hẹp độ rộng vùng cấm từ 3,25 eV xuống khoảng 2,50 eV (tương ứng bước sóng kích thích 496 nm) và 1,93 eV (tương ứng bước sóng 643 nm), cho phép vật liệu hoạt động mạnh mẽ dưới ánh sáng nhìn thấy.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập từ hơn 24 mẫu tổng hợp khảo sát theo hai con đường: phương pháp thủy phân trong pha dung dịch (phương pháp ướt) và phương pháp phân hủy nhiệt (phản ứng pha rắn). Tiền chất ban đầu sử dụng là $TiCl_4$ tinh khiết 99% (Merck) kết hợp cùng urê kỹ thuật. Quy trình chọn mẫu khảo sát biến thiên nồng độ $TiCl_4$ từ 0,25 M đến 1,0 M, nồng độ urê từ 10 g/L đến 40 g/L, dải nhiệt độ nung từ 300°C đến 700°C với thời gian nung từ 1 giờ đến 4 giờ.

Hệ thống phương pháp phân tích cấu trúc và hoạt tính bao gồm:

  • Phương pháp nhiễu xạ tia X (XRD) trên thiết bị D8-Advance 5005 với bức xạ Cu-$K_\alpha$ ($\lambda = 0,154056\text{ nm}$), quét góc $2\theta$ từ 10° đến 70° với tốc độ 0,03°/giây để xác định thành phần pha anatase/rutile và kích thước hạt tinh thể theo công thức Scherrer.
  • Phương pháp hiển vi điện tử quét (SEM) và hiển vi điện tử truyền qua (TEM) trên hệ máy Hitachi S4800 nhằm quan sát hình thái học, độ đồng đều và kích thước hạt sơ cấp (10 nm – 25 nm).
  • Phổ tán xạ năng lượng tia X (EDX) để định tính và định lượng sự hiện diện của nguyên tố nitơ trong mạng lưới $TiO_2$.
  • Phân tích nhiệt vi sai (TG/DSC) nhằm xác định điểm mất khối lượng và nhiệt độ chuyển pha tinh thể.
  • Đánh giá hoạt tính xúc tác quang thông qua phản ứng quang phân hủy chất màu hữu cơ xanh metylen ($C_{16}H_{18}ClN_3S$) dưới bức xạ đèn compact ánh sáng trắng, đo độ hấp thụ quang (ABS) trên máy quang phổ UV-Vis trong khoảng thời gian từ 30 đến 180 phút.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình khảo sát thực nghiệm đã xác định được các thông số công nghệ tối ưu cho cả hai phương pháp điều chế vật liệu nano $TiO_2-N$:

  1. Phương pháp thủy phân dung dịch (pha ướt): Điều kiện tối ưu đạt được tại nồng độ $TiCl_4$ 0,75 M, nồng độ urê 25 g/L, nhiệt độ thủy phân 90°C duy trì trong 2 giờ, sấy chân không 100°C trong 4 giờ và nung ở 500°C trong 2 giờ với tốc độ nâng nhiệt 10°C/phút. Sản phẩm tạo thành có cấu trúc 100% pha anatase, kích thước hạt trung bình dao động từ 12,5 nm đến 18,2 nm, diện tích bề mặt riêng lớn và hiệu suất quang phân hủy phẩm màu xanh metylen đạt trên 88,5% sau 120 phút chiếu sáng khả kiến.

  2. Phương pháp phân hủy nhiệt (pha rắn): Tiền chất $TiO_2\cdot nH_2O$ sau khi thủy phân được nung sơ bộ ở 300°C trong 2 giờ, phối trộn và nghiền mịn cùng urê theo tỷ lệ khối lượng $urê/TiO_2$ tối ưu là 1:1 trong thời gian nghiền 15–30 phút, tiếp tục nung ở 450°C trong 2 giờ. Bột $TiO_2-N$ thu được có kích thước hạt từ 15,0 nm đến 22,0 nm, đạt hiệu suất phân hủy xanh metylen xấp xỉ 82,0%.

  3. Cấu trúc tinh thể và sự biến tính nitơ: Kết quả phân tích phổ EDX xác nhận sự phân bố đồng đều của nguyên tố nitơ trên nền hạt $TiO_2$. Dữ liệu XRD chứng minh sự xâm nhập của nitơ không phá vỡ cấu trúc tinh thể nguyên bản của anatase nhưng tạo ra độ lệch mạng cục bộ, kìm hãm sự phát triển quá mức của kích thước hạt và làm chậm quá trình chuyển pha từ anatase sang rutile ở nhiệt độ dưới 550°C.

  4. Hiệu năng quang xúc tác vượt trội: So sánh đối chứng cho thấy $TiO_2-N$ biến tính từ urê có hoạt tính xúc tác quang trong vùng ánh sáng nhìn thấy cao gấp 1,8 đến 2,4 lần so với mẫu $TiO_2$ không biến tính và vượt trội hơn hẳn mẫu chuẩn thương mại Degussa P25 vốn chỉ hoạt động mạnh trong vùng tử ngoại.

Thảo luận kết quả

Sự gia tăng mạnh mẽ hoạt tính quang xúc tác của vật liệu $TiO_2-N$ xuất phát từ hiệu ứng hiệp đồng giữa kích thước hạt nano (10–20 nm) và sự xuất hiện của mức năng lượng tạp chất $N\ 2p$. Kích thước hạt nhỏ cung cấp diện tích tiếp xúc pha lớn, rút ngắn quãng đường di chuyển của electron và lỗ trống quang sinh ra bề mặt hạt, từ đó giảm thiểu xác suất tái kết hợp năng lượng vô ích.

Các giản đồ nhiễu xạ XRD theo chuỗi nhiệt độ nung từ 400°C đến 700°C minh họa rõ nét tiến trình tinh thể hóa: pic nhiễu xạ đặc trưng cho mặt mạng (101) của pha anatase tại góc $2\theta \approx 25,3^\circ$ có cường độ tăng dần và độ bán rộng pic (FWHM) thu hẹp khi nhiệt độ tăng. Khi nhiệt độ vượt quá 600°C, pic đặc trưng của pha rutile xuất hiện tại góc $2\theta \approx 27,4^\circ$, đi kèm với sự kết tụ hạt làm suy giảm diện tích bề mặt riêng hơn 35%, dẫn đến hoạt tính quang phân hủy bắt đầu suy giảm.

So sánh với các nghiên cứu sử dụng nguồn nitơ từ khí $NH_3$ hoặc hydrazine, việc sử dụng tiền chất urê thể hiện tính ưu việt vượt trội về độ an toàn môi trường, chi phí nguyên liệu thấp và khả năng kiểm soát tốc độ giải phóng nitơ đồng đều trong quá trình phân hủy nhiệt.

Đề xuất và khuyến nghị

  1. Nâng quy mô chế tạo bột xúc tác: Phòng thí nghiệm và các đơn vị nghiên cứu vật liệu cần chuyển giao quy trình tổng hợp $TiO_2-N$ theo phương pháp thủy phân ướt từ quy mô mẻ nhỏ (10–50 g) lên quy mô pilot (5–10 kg/mẻ) trong vòng 12 tháng, kiểm soát chặt chẽ tỷ lệ $TiCl_4:urê$ nhằm giảm giá thành sản xuất vật liệu xuống dưới mức 30% so với sản phẩm nhập khẩu.
  2. Ứng dụng chế tạo sơn tự làm sạch: Doanh nghiệp sản xuất sơn và vật liệu xây dựng cần phối hợp ứng dụng bột nano $TiO_2-N$ vào công thức chế tạo sơn phủ tự làm sạch và kính quang xúc tác, với hàm lượng phối trộn tối ưu từ 1,5% đến 3,0% khối lượng, triển khai thử nghiệm thực địa trong thời gian từ 6 đến 9 tháng.
  3. Thiết kế hệ thống xử lý nước thải dệt nhuộm: Các kỹ sư môi trường cần ứng dụng xúc tác nano $TiO_2-N$ vào các module lọc nước thải công nghiệp sử dụng trực tiếp bức xạ ánh sáng mặt trời, đặt mục tiêu xử lý triệt để 95% độ màu và giảm chỉ số COD trên 80% đối với nước thải dệt nhuộm trong thời gian lưu 180 phút.
  4. Chuẩn hóa quy trình kiểm định chất lượng vật liệu: Viện nghiên cứu và cơ quan quản lý tiêu chuẩn cần ban hành bộ tiêu chí kỹ thuật chuẩn cho vật liệu nano xúc tác quang (độ sạch pha anatase > 90%, kích thước hạt 10–20 nm, hàm lượng nitơ pha tạp từ 0,5% đến 1,5% nguyên tử) trong vòng 6 tháng tới.

Đối tượng nên tham khảo luận văn

  1. Học viên cao học, nghiên cứu sinh ngành Hóa học và Khoa học Vật liệu: Cung cấp tài liệu tham khảo chi tiết về quy trình tổng hợp hạt nano bán dẫn, phương pháp tính toán kích thước tinh thể qua công thức Scherrer và kỹ thuật phân tích cấu trúc tinh thể chuyên sâu.
  2. Kỹ sư công nghệ môi trường và xử lý nước thải: Tiếp cận giải pháp công nghệ oxy hóa nâng cao (AOPs) thân thiện với môi trường, ứng dụng năng lượng mặt trời để phân hủy các hợp chất hữu cơ khó phân hủy sinh học trong nước thải công nghiệp.
  3. Chuyên gia R&D ngành sản xuất vật liệu xây dựng và sơn phủ: Nắm bắt kỹ thuật biến tính vật liệu quang xúc tác nhằm phát triển dòng sản phẩm sơn kháng khuẩn, màng phủ tự làm sạch bề mặt và gạch ốp lát thông minh.
  4. Nhà quản lý dự án công nghệ xanh và phát triển bền vững: Đánh giá tính khả thi kinh tế - kỹ thuật của việc thay thế nguồn đèn UV tiêu tốn điện năng bằng nguồn sáng tự nhiên trong các quy trình quang xúc tác quy mô công nghiệp.

Câu hỏi thường gặp

1. Tại sao urê lại được ưu tiên lựa chọn làm nguồn cung cấp nitơ để biến tính $TiO_2$?
Urê ($(NH_2)_2CO$) là chất rắn màu trắng, không độc hại, giá thành rẻ, có hàm lượng nitơ cao (khoảng 46% về khối lượng) và dễ dàng phân hủy nhiệt ở khoảng 135°C–350°C. Quá trình phân hủy urê giải phóng các nhóm chứa nitơ hoạt tính, tạo điều kiện thuận lợi cho nguyên tử nitơ thâm nhập đồng đều vào mạng tinh thể $TiO_2$.

2. Điểm khác biệt cốt lõi giữa phương pháp thủy phân dung dịch và phương pháp phân hủy nhiệt là gì?
Phương pháp thủy phân dung dịch đưa urê trực tiếp vào giai đoạn tạo mầm $TiO_2\cdot nH_2O$, giúp nitơ phân tán sâu vào mạng tinh thể, tạo hạt kích thước nhỏ (12–18 nm) và độ đồng đều cao. Phương pháp phân hủy nhiệt thực hiện phản ứng pha rắn bằng cách nghiền cơ học $TiO_2$ với urê rồi nung, quy trình đơn giản hơn nhưng độ đồng đều hạt thấp hơn.

3. Tại sao nhiệt độ nung tối ưu cho vật liệu $TiO_2-N$ được xác định ở khoảng 450°C – 500°C?
Nhiệt độ 450°C – 500°C cung cấp đủ năng lượng để phân hủy hoàn toàn tiền chất, hoàn thiện mạng lưới tinh thể anatase và cố định nitơ trong cấu trúc. Nếu nung dưới 400°C, vật liệu còn chứa cặn hữu cơ; nếu nung trên 600°C, anatase sẽ chuyển sang pha rutile có diện tích bề mặt thấp và làm bay mất một phần nitơ.

4. Biến tính nitơ giúp mở rộng hoạt tính quang xúc tác sang vùng ánh sáng nhìn thấy như thế nào?
Khi nitơ thay thế oxy trong mạng tinh thể, mức năng lượng $N\ 2p$ hình thành ngay phía trên dải hóa trị $O\ 2p$. Điều này thu hẹp dải vùng cấm hiệu dụng từ 3,25 eV xuống khoảng 2,50 eV, giúp vật liệu hấp thụ được photon có bước sóng dài hơn thuộc vùng ánh sáng khả kiến ($\lambda \ge 400\text{ nm}$).

5. Bột nano $TiO_2-N$ có thể tái sử dụng bao nhiêu lần trong quá trình xử lý nước thải?
Trong điều kiện thực nghiệm, xúc tác nano $TiO_2-N$ có độ bền quang hóa và độ bền hóa học cao. Sau khi thu hồi bằng phương pháp lắng ly tâm hoặc lọc màng và sấy nhẹ, vật liệu có thể tái sử dụng qua 4 đến 6 chu kỳ phản ứng liên tục mà vẫn duy trì trên 85% hiệu suất quang xúc tác ban đầu.

Kết luận

  • Luận văn đã tổng hợp thành công vật liệu quang xúc tác nano $TiO_2$ biến tính nitơ ($TiO_2-N$) từ tiền chất rẻ tiền $TiCl_4$ và urê bằng cả hai phương pháp thủy phân dung dịch và phân hủy nhiệt pha rắn.
  • Xác lập bộ thông số công nghệ tối ưu: nồng độ $TiCl_4$ 0,75 M, nồng độ urê 25 g/L, thủy phân ở 90°C trong 2 giờ và nung ở 500°C trong 2 giờ, tạo ra hạt kích thước 12,5–18,2 nm với 100% pha anatase.
  • Chứng minh nguyên tử nitơ đã xâm nhập thành công vào mạng tinh thể $TiO_2$, làm thu hẹp vùng cấm xuống ~2,50 eV và mở rộng dải hấp thụ sang vùng ánh sáng khả kiến ($\lambda = 496\text{ nm} - 643\text{ nm}$).
  • Đạt hiệu suất phân hủy chất màu hữu cơ xanh metylen trên 88% dưới ánh sáng nhìn thấy thông thường, vượt trội hơn hẳn các mẫu $TiO_2$ tinh khiết và mẫu thương mại Degussa P25.
  • Đặt nền móng kỹ thuật vững chắc để mở rộng sản xuất vật liệu tự làm sạch và hệ thống xử lý ô nhiễm môi trường sử dụng trực tiếp năng lượng ánh sáng mặt trời trong giai đoạn 2026–2030.
