Tổng quan nghiên cứu

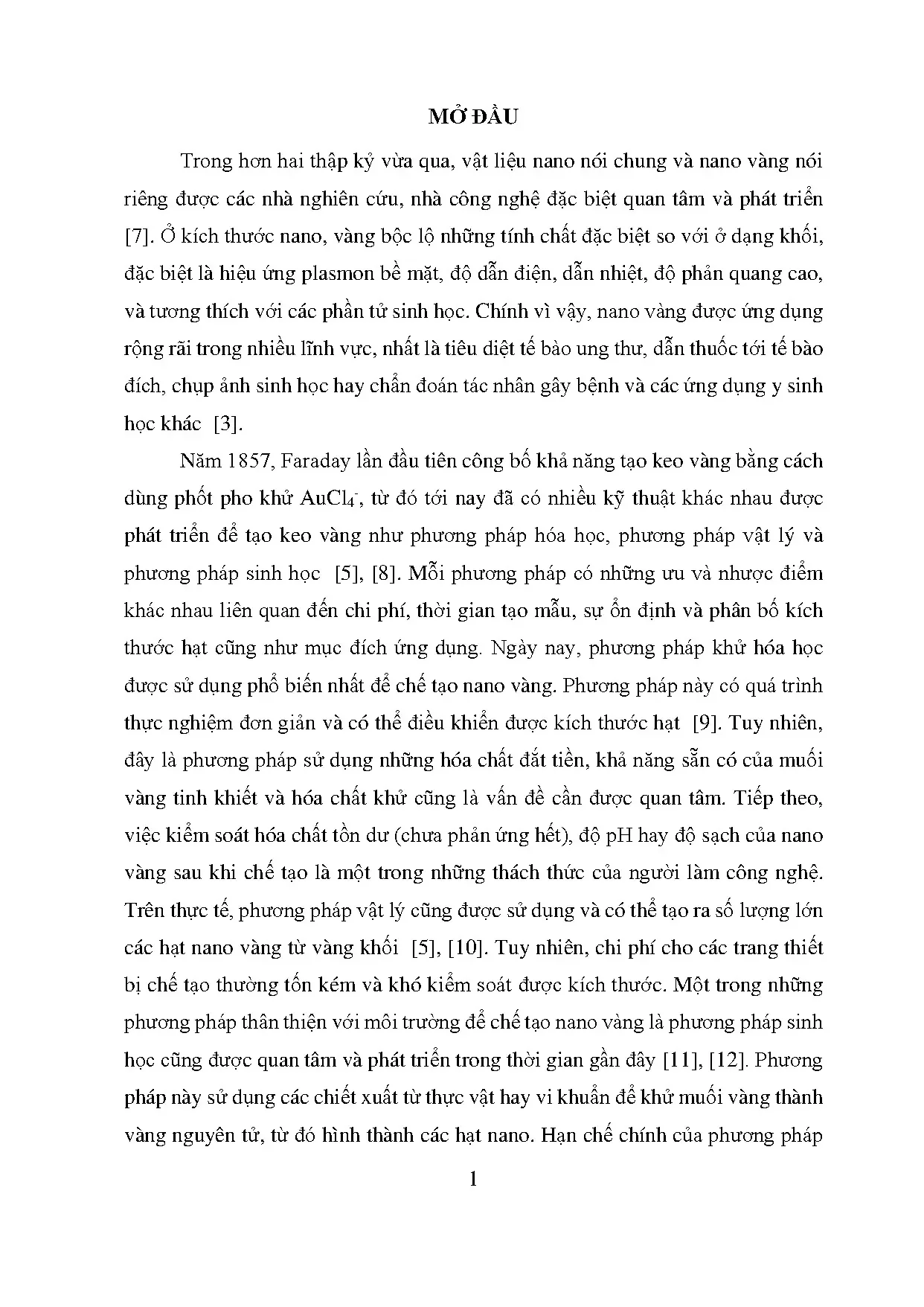

Trong hơn hai thập kỷ qua, vật liệu nano, đặc biệt là nano vàng, đã thu hút sự quan tâm mạnh mẽ của cộng đồng khoa học và công nghệ nhờ những tính chất đặc biệt vượt trội so với vàng dạng khối. Nano vàng thể hiện hiệu ứng plasmon bề mặt, độ dẫn điện và nhiệt cao, tính tương thích sinh học, từ đó mở ra nhiều ứng dụng trong y sinh như tiêu diệt tế bào ung thư, dẫn thuốc đến tế bào đích, chẩn đoán và phát hiện mầm bệnh. Tuy nhiên, việc chế tạo nano vàng với kích thước kiểm soát tốt, độ sạch cao và thân thiện môi trường vẫn là thách thức lớn. Các phương pháp truyền thống như khử hóa học, vật lý và sinh học đều có những hạn chế về chi phí, độ ổn định và khả năng kiểm soát kích thước.

Luận văn tập trung nghiên cứu phương pháp điện hóa để chế tạo nano vàng từ vàng khối trong nước cất, với mục tiêu tạo ra hạt nano có kích thước dưới 20 nm, đồng nhất, ổn định và phù hợp ứng dụng trong y sinh. Nghiên cứu khảo sát ảnh hưởng của các yếu tố như điện áp, nồng độ natri citrate và thời gian chế tạo đến tính chất quang học và kích thước hạt. Phạm vi nghiên cứu thực hiện trong điều kiện phòng thí nghiệm tại Việt Nam, với thời gian chế tạo từ 1 đến 3 giờ và lưu giữ mẫu đến 6 tháng. Kết quả nghiên cứu không chỉ góp phần phát triển phương pháp chế tạo nano vàng thân thiện môi trường, chi phí thấp mà còn mở rộng khả năng ứng dụng trong chẩn đoán và điều trị bệnh, đặc biệt là đánh dấu và phát hiện vi khuẩn E.coli O157.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

  • Hiệu ứng plasmon bề mặt (Surface Plasmon Resonance - SPR): Giải thích sự tương tác giữa sóng điện từ và các electron tự do trên bề mặt hạt nano vàng, tạo ra đặc tính quang học đặc biệt như sự thay đổi màu sắc dung dịch nano vàng theo kích thước hạt.

  • Cấu trúc tinh thể lập phương tâm mặt của vàng: Mô tả cấu trúc nguyên tử vàng với hằng số mạng a = 4,0786 Å, ảnh hưởng đến tính chất vật lý và hóa học của hạt nano.

  • Tính chất điện và hiệu ứng chắn Coulomb: Giải thích sự thay đổi tính dẫn điện khi kích thước hạt nano giảm xuống, làm xuất hiện các hiệu ứng lượng tử như hiệu ứng chắn Coulomb.

  • Tính chất nhiệt và xúc tác của nano vàng: Nhiệt độ nóng chảy giảm khi kích thước hạt giảm, hoạt tính xúc tác tối ưu ở kích thước dưới 10 nm.

  • Chức năng hóa hạt nano vàng với kháng thể: Mô hình liên kết vật lý giữa hạt nano và kháng thể để tạo phức hợp đánh dấu sinh học, phục vụ phát hiện mầm bệnh.

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Nano vàng được chế tạo từ hai thanh vàng khối (độ tinh khiết 99,99%) trong nước cất hai lần, sử dụng natri citrate làm chất hỗ trợ. Vi khuẩn E.coli O157 và kháng thể đa dòng kháng vi khuẩn được cung cấp bởi Viện Vệ sinh Dịch tễ Trung ương.

  • Phương pháp chế tạo: Phương pháp điện hóa với hệ điện cực gồm anot và catot bằng vàng, khoảng cách 2-15 cm, điện áp một chiều thay đổi từ 6V đến 15V, nồng độ natri citrate từ 0,08% đến 0,12%, thời gian chế tạo từ 1 đến 3 giờ. Dung dịch được khuấy từ nhẹ trong suốt quá trình.

  • Phân tích đặc trưng:

    • Phổ hấp thụ UV-vis để xác định sự hình thành hạt nano qua đỉnh hấp thụ trong khoảng 528-538 nm.
    • Kính hiển vi điện tử truyền qua (TEM) và quét (SEM) để quan sát hình thái, kích thước và phân bố hạt nano.
    • Phổ tán xạ năng lượng tia X (EDX) để xác định thành phần hóa học và độ sạch của hạt nano.
    • Nhiễu xạ tia X (XRD) để xác định cấu trúc tinh thể của nano vàng.
    • Đo thế Zeta để đánh giá tính ổn định của dung dịch nano vàng sau lưu giữ.

  • Chức năng hóa và đánh dấu sinh học: Nano vàng được chức năng hóa với kháng thể đa dòng kháng E.coli O157, sau đó thử nghiệm khả năng đánh dấu vi khuẩn bằng kỹ thuật miễn dịch hiển vi điện tử truyền qua.

  • Timeline nghiên cứu: Chế tạo và khảo sát trong 1-3 giờ, lưu giữ mẫu đến 6 tháng để đánh giá tính ổn định.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Chế tạo nano vàng thành công bằng phương pháp điện hóa:

    • Mẫu nano vàng có màu sắc thay đổi từ trắng trong sang hồng đậm tùy thuộc vào điện áp (6V-15V), nồng độ natri citrate (0,08%-0,12%) và thời gian chế tạo (1-3 giờ).
    • Phổ UV-vis cho thấy đỉnh hấp thụ duy nhất trong khoảng 528-538 nm, xác nhận sự hình thành hạt nano vàng. Cường độ đỉnh hấp thụ tăng theo điện áp và thời gian chế tạo, bước sóng đỉnh hấp thụ dịch chuyển nhẹ về phía dài hơn khi tăng điện áp và thời gian.

  2. Kích thước và hình thái hạt nano:

    • TEM cho thấy hạt nano vàng hình cầu, kích thước trung bình dưới 20 nm, phân bố kích thước hẹp.
    • Kích thước hạt dao động từ 10-13 nm ở 6V, 12-15 nm ở 9-12V và 12-18 nm ở 15V.
    • Thời gian chế tạo 1-2 giờ cho hạt kích thước ổn định (13-15 nm), sau 3 giờ xuất hiện hạt lớn hơn (~20 nm) và đa dạng hình dạng.
    • SEM xác nhận hình thái hình cầu, kích thước 15-20 nm, các hạt phân tách rõ ràng, ít kết tụ.

  3. Độ sạch và cấu trúc tinh thể:

    • Phân tích EDX chỉ phát hiện thành phần vàng cùng các nguyên tố C và O từ citrate bao bọc, không có tạp chất khác, chứng tỏ độ sạch cao.
    • Nhiễu xạ tia X xác nhận cấu trúc tinh thể lập phương tâm mặt của nano vàng, không phát hiện tạp chất hay cấu trúc khác.

  4. Tính ổn định dung dịch nano vàng:

    • Đo thế Zeta cho giá trị tuyệt đối khoảng 45 mV, thể hiện dung dịch rất ổn định sau 6 tháng lưu giữ ở 4°C.
    • Kích thước hạt và phổ hấp thụ UV-vis thay đổi rất nhẹ sau thời gian lưu giữ, chứng tỏ hạt nano duy trì trạng thái ổn định.

  5. Khả năng chức năng hóa và đánh dấu vi khuẩn:

    • Nano vàng chức năng hóa với kháng thể đa dòng kháng E.coli O157 thành công, tạo phức hợp ổn định.
    • Kỹ thuật miễn dịch hiển vi điện tử truyền qua cho thấy các hạt nano vàng gắn đặc hiệu xung quanh vi khuẩn E.coli O157, chứng minh khả năng đánh dấu chính xác.

Thảo luận kết quả

Sự thành công trong việc chế tạo nano vàng từ vàng khối bằng phương pháp điện hóa với các điều kiện đơn giản, chi phí thấp và thân thiện môi trường là điểm nổi bật của nghiên cứu. Việc kiểm soát kích thước hạt dưới 20 nm với phân bố hẹp và độ sạch cao đáp ứng yêu cầu ứng dụng trong y sinh học, đặc biệt trong chẩn đoán và điều trị bệnh. Kết quả phổ UV-vis và hình ảnh TEM, SEM đồng nhất cho thấy phương pháp này có khả năng tạo ra hạt nano đồng nhất về kích thước và hình thái.

So với các phương pháp truyền thống như khử hóa học sử dụng muối vàng HAuCl4 đắt tiền và có thể tồn dư độc tố, phương pháp điện hóa sử dụng vàng khối và natri citrate an toàn hơn, dễ kiểm soát và thân thiện với môi trường. Độ ổn định cao của dung dịch nano vàng sau 6 tháng lưu giữ là minh chứng cho tính ứng dụng thực tiễn của sản phẩm.

Khả năng chức năng hóa nano vàng với kháng thể và đánh dấu vi khuẩn E.coli O157 thành công mở ra tiềm năng ứng dụng rộng rãi trong kỹ thuật sắc ký miễn dịch và các phương pháp phát hiện sinh học khác. Kết quả này phù hợp với các nghiên cứu quốc tế về ứng dụng nano vàng trong y sinh, đồng thời khẳng định tính khả thi của phương pháp điện hóa trong việc sản xuất nano vàng sạch, ổn định và hiệu quả.

Dữ liệu có thể được trình bày qua các biểu đồ phổ UV-vis thể hiện sự thay đổi đỉnh hấp thụ theo điện áp, nồng độ natri citrate và thời gian; bảng phân bố kích thước hạt nano từ TEM và SEM; biểu đồ thế Zeta thể hiện độ ổn định dung dịch; hình ảnh TEM minh họa sự gắn kết nano vàng với vi khuẩn.

Đề xuất và khuyến nghị

  1. Mở rộng khảo sát điều kiện chế tạo:

    • Thực hiện nghiên cứu sâu hơn về ảnh hưởng của điện áp và nồng độ natri citrate trong dải rộng hơn để tối ưu hóa kích thước và tính chất quang học của nano vàng.
    • Thời gian thực hiện: 6-12 tháng.
    • Chủ thể: Nhóm nghiên cứu và phòng thí nghiệm chuyên ngành.

  2. Nghiên cứu chức năng hóa nano vàng với các loại kháng thể khác:

    • Mở rộng chức năng hóa với kháng thể kháng các mầm bệnh khác nhau để phát triển các bộ kit chẩn đoán nhanh và chính xác.
    • Thời gian thực hiện: 12 tháng.
    • Chủ thể: Viện nghiên cứu y sinh và công ty công nghệ sinh học.

  3. Phát triển quy trình sản xuất nano vàng quy mô công nghiệp:

    • Thiết kế và thử nghiệm quy trình sản xuất nano vàng điện hóa trên quy mô lớn, đảm bảo tính đồng nhất và ổn định sản phẩm.
    • Thời gian thực hiện: 18-24 tháng.
    • Chủ thể: Doanh nghiệp công nghệ vật liệu và viện nghiên cứu.

  4. Ứng dụng nano vàng trong các kỹ thuật chẩn đoán và điều trị:

    • Thử nghiệm ứng dụng nano vàng chức năng hóa trong các kỹ thuật sắc ký miễn dịch, phát hiện mầm bệnh và dẫn thuốc hướng đích.
    • Thời gian thực hiện: 12-18 tháng.
    • Chủ thể: Trung tâm y sinh, bệnh viện và viện nghiên cứu.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu và sinh viên ngành vật liệu nano:

    • Lợi ích: Hiểu rõ phương pháp chế tạo nano vàng điện hóa, các kỹ thuật phân tích đặc trưng và ứng dụng trong y sinh.
    • Use case: Phát triển đề tài nghiên cứu mới hoặc cải tiến quy trình chế tạo nano.

  2. Chuyên gia công nghệ sinh học và y sinh:

    • Lợi ích: Áp dụng nano vàng chức năng hóa trong phát triển bộ kit chẩn đoán nhanh, thuốc điều trị hướng đích.
    • Use case: Thiết kế sản phẩm sinh học dựa trên vật liệu nano vàng sạch và ổn định.

  3. Doanh nghiệp sản xuất vật liệu nano và thiết bị y tế:

    • Lợi ích: Nắm bắt công nghệ chế tạo nano vàng thân thiện môi trường, chi phí thấp, khả năng sản xuất quy mô lớn.
    • Use case: Đầu tư phát triển sản phẩm nano vàng phục vụ thị trường y tế và công nghiệp.

  4. Cơ quan quản lý và hoạch định chính sách khoa học công nghệ:

    • Lợi ích: Đánh giá tiềm năng công nghệ nano vàng trong y sinh, định hướng hỗ trợ nghiên cứu và ứng dụng.
    • Use case: Xây dựng chính sách phát triển công nghệ nano và y sinh bền vững.

Câu hỏi thường gặp

  1. Phương pháp điện hóa có ưu điểm gì so với các phương pháp khác trong chế tạo nano vàng?
    Phương pháp điện hóa cho phép kiểm soát kích thước hạt, tạo ra sản phẩm có độ sạch cao, chi phí thấp và thân thiện với môi trường. Khác với phương pháp khử hóa học sử dụng muối vàng đắt tiền, điện hóa dùng vàng khối làm nguyên liệu dễ tìm, giảm thiểu chất tồn dư độc hại.

  2. Kích thước hạt nano vàng ảnh hưởng như thế nào đến tính chất quang học?
    Kích thước hạt nano vàng quyết định vị trí và cường độ đỉnh hấp thụ plasmon bề mặt trong phổ UV-vis. Hạt nhỏ hơn thường có đỉnh hấp thụ ở bước sóng ngắn hơn, màu sắc dung dịch thay đổi từ hồng nhạt đến đỏ tía tùy kích thước.

  3. Làm thế nào để đánh giá độ ổn định của dung dịch nano vàng?
    Đo thế Zeta là phương pháp phổ biến để đánh giá độ ổn định dung dịch. Giá trị tuyệt đối thế Zeta từ 40-50 mV cho thấy dung dịch rất ổn định, hạt nano không bị kết tụ hay lắng đọng trong thời gian lưu giữ.

  4. Nano vàng có thể được chức năng hóa với những loại kháng thể nào?
    Nano vàng có thể chức năng hóa với nhiều loại kháng thể đa dòng hoặc đơn dòng kháng các mầm bệnh khác nhau, miễn là có khả năng liên kết vật lý hoặc hóa học với bề mặt hạt. Nghiên cứu đã chứng minh thành công với kháng thể kháng E.coli O157.

  5. Ứng dụng thực tiễn của nano vàng chế tạo bằng phương pháp điện hóa trong y sinh là gì?
    Nano vàng này có thể dùng làm chất chỉ thị trong kỹ thuật sắc ký miễn dịch, phát hiện nhanh mầm bệnh, dẫn thuốc hướng đích trong điều trị ung thư và các bệnh nhiễm khuẩn, nhờ tính đồng nhất, độ sạch và khả năng chức năng hóa hiệu quả.

Kết luận

  • Đã chế tạo thành công nano vàng từ vàng khối bằng phương pháp điện hóa với kích thước dưới 20 nm, đồng nhất và ổn định trong ít nhất 6 tháng.
  • Các đặc trưng quang học và kích thước hạt được kiểm soát thông qua điện áp, nồng độ natri citrate và thời gian chế tạo.
  • Nano vàng có độ sạch cao, cấu trúc tinh thể lập phương tâm mặt, không chứa tạp chất độc hại.
  • Khả năng chức năng hóa với kháng thể đa dòng kháng E.coli O157 và đánh dấu vi khuẩn bằng kỹ thuật miễn dịch hiển vi điện tử được chứng minh thành công.
  • Nghiên cứu mở ra hướng phát triển công nghệ chế tạo nano vàng thân thiện môi trường, chi phí thấp, ứng dụng rộng rãi trong y sinh học và công nghiệp.

Next steps: Mở rộng nghiên cứu điều kiện chế tạo, phát triển quy trình sản xuất quy mô lớn, ứng dụng nano vàng trong các kỹ thuật chẩn đoán và điều trị.

Call-to-action: Các nhà nghiên cứu và doanh nghiệp trong lĩnh vực vật liệu nano và y sinh được khuyến khích áp dụng và phát triển công nghệ này để nâng cao hiệu quả và mở rộng ứng dụng trong thực tiễn.
