Tổng quan về luận án

Bối cảnh phát triển bền vững của ngành công nghiệp chế biến gỗ toàn cầu và Việt Nam đang đối mặt với sự sụt giảm nghiêm trọng của nguồn gỗ tự nhiên rừng nguyên sinh, đòi hỏi sự chuyển dịch triệt để sang việc khai thác và gia tăng giá trị cho gỗ mọc nhanh rừng trồng. Theo văn bản định hướng chiến lược quốc gia, "Gỗ Keo lai đã được bộ Nông nghiệp và phát triển Nông thôn định hướng là cây chủ lực trong chương trình thay thế trồng rừng gỗ nhỏ thành trồng rừng gỗ lớn theo quyết định 774/QĐ-BNN-TCLN ngày 18/4/2014". Tuy nhiên, loài gỗ Keo lai (Acacia mangium $\times$ Acacia auriculiformis) thuộc nhóm có khối lượng thể tích thấp đến trung bình, cấu trúc thành tế bào xốp, độ bền cơ học hạn chế, độ ổn định kích thước kém và khả năng hút ẩm cao. Những nhược điểm cố hữu này tạo nên rào cản kỹ thuật lớn, khiến gỗ Keo lai truyền thống khó đáp ứng các tiêu chuẩn khắt khe để sản xuất sản phẩm chịu lực và mài mòn cao như ván sàn (flooring).

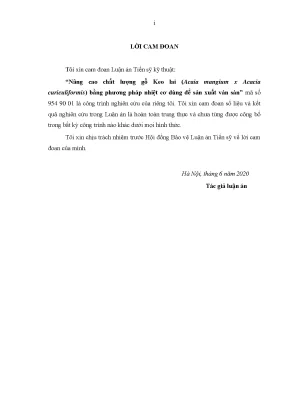

Luận án Tiến sĩ Kỹ thuật chuyên ngành Kỹ thuật Chế biến Lâm sản (mã số 954 90 01) của nghiên cứu sinh Lê Ngọc Phước, thực hiện tại Trường Đại học Lâm nghiệp dưới sự hướng dẫn khoa học của PGS.TS. Lê Xuân Phương và GS.TS. Phạm Văn Chương, đã tiên phong giải quyết khoảng trống nghiên cứu (research gap) này. Khoảng trống tri thức then chốt nằm ở việc thiếu vắng một mô hình nhiệt - cơ học tích hợp 3 công đoạn liên tục (hóa dẻo - nén ép - ổn định nhiệt) trên cùng một thiết bị, cũng như sự chưa rõ ràng về cơ chế chuyển pha vô định hình của lignin và hemicellulose đối với hiện tượng đàn hồi trở lại (spring-back/recovery of set) trên gỗ Keo lai. Luận án đặt ra ba câu hỏi nghiên cứu cốt lõi:

  1. RQ1: Cơ chế biến dạng tế bào và quy luật chuyển hóa nhiệt - cơ học của các thành phần polyme sinh học (lignin, hemicellulose, cellulose) diễn ra như thế nào dưới tác động đồng thời của nhiệt độ, áp suất nén và thời gian xử lý?
  2. RQ2: Các thông số công nghệ nhiệt cơ (tỷ suất nén, nhiệt độ nén, thời gian duy trì) tương tác phi tuyến tính ra sao đến các chỉ tiêu vật lý (khối lượng riêng, độ đàn hồi trở lại $RS$, khả năng chống hút nước $WRE$) và cơ học (độ bền uốn tĩnh $MOR$, độ bền nén dọc $\sigma_n$, độ cứng bề mặt $H_{wc}$, độ mòn $W_m$)?
  3. RQ3: Chế độ công nghệ tối ưu đa mục tiêu nào đảm bảo cấu trúc giải phẫu gỗ không bị phá hủy vi mô, triệt tiêu ứng suất dư nội tại và đáp ứng trọn vẹn tiêu chuẩn ván sàn quốc tế (JAS-SE-007, ASTM D4446-08, TCVN 8048:2009)?

Các giả thuyết nghiên cứu được thiết lập có hệ thống:

  • H1: Khi nâng nhiệt độ xử lý vượt ngưỡng nhiệt độ thủy tinh hóa ($T_g$) của lignin bão hòa ẩm ($T > 70-80^\circ\text{C}$), thành tế bào gỗ chuyển sang trạng thái đàn dẻo (viscoelastic), cho phép làm xẹp khoang tế bào sợi gỗ (fiber lumen) mà không gây nứt gãy vách thứ cấp.
  • H2: Sự kết hợp giữa tỷ suất nén trung bình (30% – 50%) và xử lý ổn định nhiệt sau nén ở $100^\circ\text{C} - 180^\circ\text{C}$ sẽ cố định cấu trúc nén nhờ tái tạo mạng lưới liên kết hydro và polymer hóa các chất hòa tan, giảm thiểu hiện tượng phục hồi nguyên trạng ($RS < 10%$).

Về phạm vi thực nghiệm, nghiên cứu sử dụng gỗ Keo lai 7 tuổi thuộc dòng vô tính tự nhiên MA1 thu hoạch tại Yên Thủy, Hòa Bình (đoạn thân cây cách mặt đất 1,3 m dưới tán), phôi ván xẻ tiếp tuyến với độ ẩm ban đầu $MC = 35 \pm 5%$, nén ép theo phương xuyên tâm (radial compression). Luận án định vị một bước đột phá lý thuyết và thực tiễn: tạo ra dòng vật liệu gỗ biến tính nhiệt - cơ học (THM Wood) nguyên khối có khối lượng riêng tăng từ $550\text{ kg/m}^3$ lên trên $850 - 950\text{ kg/m}^3$, đưa độ bền cơ lý từ nhóm VI tương đương nhóm II/III theo phân loại gỗ Việt Nam (TCVN 1072:1971), mở ra hướng đi chiến lược cho ngành công nghiệp sản xuất ván sàn kỹ thuật cao.

Literature Review và Positioning

Nghiên cứu biến tính nén ép gỗ nhằm nâng cao tỷ trọng đã hình thành từ đầu thế kỷ XX với các công trình tiên phong của Plumfes (1922) tại Áo (ngâm tẩm cao su lỏng), công nghệ Lignostone và Lignofol tại Đức (Kollmann, 1944; Voreiter, 1949). Để hạn chế nhược điểm hồi phục kích thước trong môi trường ẩm, Stamm và Seaborg (1941) đã phát triển phương pháp ngâm tẩm nhựa phenol-formaldehyde (PF) trước khi nén tạo sản phẩm "Compreg", và sau đó cải tiến thành phương pháp thủy - nhiệt - cơ "Staypak". Giai đoạn chuyển tiếp thiên niên kỷ chứng kiến sự bùng nổ của công nghệ Thermo-Hydro-Mechanical (THM) với các công trình nền tảng của Tanahashi (1990), Navi và Girardet (2000), cùng F. Heger và P. Navi (2004).

Tổng quan y văn quốc tế ghi nhận hai trường phái đối nghịch và các cuộc tranh luận học thuật sâu sắc về cơ chế ổn định kích thước gỗ sau nén:

  • Trường phái biến tính hóa học kết hợp cơ học (Chemical-Mechanical Modification): Đại diện bởi Stamm & Seaborg (1941), Gindl et al. (2004) với việc ngâm tẩm Melamine-Formaldehyde hòa tan trong nước, và Benedikt Neyses et al. (2016) sử dụng dung dịch Silicat Natri ($\text{Na}_2\text{SiO}_3$) kết hợp Sodium Hydroxide ($\text{NaOH}$). Nhóm tác giả này lập luận rằng chỉ có sự tạo phức hóa học hoặc polyme hóa mạng lưới ngoại sinh liên kết ngang (cross-linking) mới khóa vĩnh viễn các nhóm hydroxyl $(-\text{OH})$ tự do trên chuỗi cellulose vô định hình. Tuy nhiên, Neyses et al. (2016) đã thừa nhận hiệu quả xử lý hóa chất sơ bộ là tương đối nhỏ trên chu trình ngâm - sấy lặp lại, đồng thời làm tăng chi phí và rủi ro môi trường.
  • Trường phái biến tính nhiệt - thủy - cơ học thuần túy (Pure THM Processing): Dẫn đầu bởi Norimoto et al. (1998), Uhmeier et al. (1998), Dick Sandberg và Parviz Navi (2007), Kutnar và Kamke (2012), Rautkari et al. (2013), và Atmawi Darwis et al. (2017). Trường phái này chứng minh rằng việc kết hợp áp suất nén với xử lý nhiệt độ cao ($140^\circ\text{C} - 200^\circ\text{C}$) là giải pháp ưu việt nhất. Ở điều kiện nhiệt ẩm thích hợp, phản ứng nhiệt phân hemicellulose thành các dẫn xuất furfural, sự nóng chảy và tái ngưng tụ lignin, cùng với sự định hướng lại chuỗi tinh thể cellulose giúp triệt tiêu hoàn toàn ứng suất nội tại và khóa cấu trúc mà không cần phụ gia hóa chất độc hại.
                  TIẾN TRÌNH TIÊN PHONG CÔNG NGHỆ NÉN GỖ (THM)
[1941] Stamm & Seaborg: Compreg (Tẩm nhựa PF + Nén nhiệt)
[1988] Gibson & Ashby: Cơ học cấu trúc tế bào Cellular Solids
[2000-2004] Navi, Girardet & Heger: Khung lý thuyết THM & Động học đàn dẻo
[2007-2017] Sandberg, Kutnar, Kamke, Rautkari, Darwis: Ổn định kích thước & Hồ sơ mật độ VPD
[2020] Luận án Lê Ngọc Phước: Hệ thống THM 3 pha tích hợp trên gỗ Keo lai (MA1) sản xuất ván sàn

So sánh đối chuẩn với hai nghiên cứu quốc tế điển hình:

  1. Nghiên cứu của Unsal et al. (2007) trên gỗ Thông Thổ Nhĩ Kỳ (Pinus sylvestris) nén nhiệt ở $120^\circ\text{C}$ và $150^\circ\text{C}$ dưới áp suất 5 và 7 MPa cho thấy nén ở nhiệt độ quá cao ($150^\circ\text{C}$) kết hợp áp suất lớn làm tăng độ trương nở thể tích và giảm độ kháng nấm Gloeophyllum trabeum, do thành tế bào bị phá hủy cấu trúc dập vỡ cơ học. Luận án của Lê Ngọc Phước định vị khoảng áp suất thấp hơn ($2,0 - 3,0\text{ MPa}$) kết hợp quá trình xả ẩm 3 cấp nhằm triệt tiêu hiện tượng phá hủy tế bào do áp suất nén hơi quá nhiệt cục bộ.
  2. Nghiên cứu của Chang Hua Fang, Pierre Blanchet, Alain Cloutier và Costel Barbuta (2012) trên gỗ Sugar maple ứng dụng tỷ suất nén 35% dán ghép nguội bằng keo PVAc ở 1,03 MPa. Nhóm tác giả Canada chỉ tập trung vào biến tính bề mặt đơn lẻ mà bỏ qua động học phân bố khối lượng riêng (Vertical Density Profile - VDP) dọc theo toàn bộ chiều dày phôi ván và cơ chế kháng vi sinh vật hại gỗ.

Tại Việt Nam, các nghiên cứu của Phạm Văn Chương và Vũ Mạnh Tường (2014, 2015) trên gỗ Tống quá sủ (Alnus nepalensis), Nguyễn Minh Hùng (2014) trên gỗ Bồ đề (Styrax tonkinensis), hay Hoàng Việt, Trần Văn Chứ và Vũ Mạnh Tường (2015, 2016) trên gỗ Keo lai mới chỉ tiếp cận ở góc độ xử lý nhiệt thuần túy trong môi trường khí $\text{N}_2$ bảo vệ hoặc nén ép tĩnh đơn pha. Luận án của Lê Ngọc Phước khẳng định vị trí độc lập khi lần đầu tiên thực hiện nghiên cứu một cách hệ thống, tích hợp toàn diện quy trình THM (hóa mềm $\rightarrow$ nén định hình $\rightarrow$ ổn định nhiệt giải phóng ứng suất) trên gỗ Keo lai phục vụ trực tiếp cho mục tiêu sản xuất ván sàn cao cấp.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng sâu sắc lý thuyết cơ học môi trường xốp và cơ học chất rắn tế bào (Cellular Solid Mechanics) của Gibson, Ashby và Easterling (1988), ứng dụng chuyên biệt trên đối tượng gỗ Keo lai rừng trồng nhiệt đới. Bản chất khoa học được luận án làm sáng tỏ: "Xử lý gỗ bằng phương pháp nhiệt-cơ là kỹ thuật làm tăng mật độ hay nói cách khác là tăng khối lượng riêng của gỗ dưới tác động của nhiệt độ, độ ẩm và nén cơ học" (Lê Ngọc Phước, 2020).

          MÔ HÌNH CHUYỂN PHA VÀ KHÓA CẤU TRÚC NHIỆT - CƠ (THM)
[Giai đoạn 1: Hóa mềm (T > Tg)]
  - Độ ẩm MC = 35±5%, T = 150°C
  - Phá vỡ liên kết Hydro yếu giữa các chuỗi cellulose vô định hình
  - Lignin và Hemicellulose chuyển sang trạng thái đàn dẻo (Viscoelastic)
[Giai đoạn 2: Nén ép cơ học định hình (CR: 30% - 50%)]
  - Áp suất P = 2.0 - 3.0 MPa, ép theo phương xuyên tâm (Radial)
  - Triệt tiêu khoang tế bào (Lumen), xẹp vách tế bào không nứt gãy
  - Gia tăng mật độ thể tích và liên kết cơ học tiếp xúc
[Giai đoạn 3: Ổn định nhiệt sau nén (P = 1.2 MPa, T = 100°C, t = 120 min)]
  - Thủy phân một phần Hemicellulose (-OH tự do giảm, hình thành Furfural)
  - Tái ngưng tụ Lignin nóng chảy, tạo liên kết ngang (Cross-linking) bền vững
  - Cố định biến dạng nén dẻo, triệt tiêu hồi phục nguyên trạng (RS -> Min)

Nghiên cứu làm rõ các mệnh đề lý thuyết cốt lõi:

  1. Mệnh đề chuyển pha nhiệt - nhớt (Viscoelastic Glass Transition Proposition): Nhiệt độ thủy tinh hóa $T_g$ của gỗ Keo lai tươi ($MC > 30%$) giảm mạnh xuống ngưỡng $70^\circ\text{C} - 80^\circ\text{C}$ (so với $T_g > 180^\circ\text{C}$ ở trạng thái khô kiệt), do các phân tử nước đóng vai trò như chất hóa dẻo nội tại (plasticizer), chèn vào các vùng vô định hình và phá vỡ liên kết hydro nội chuỗi.
  2. Mệnh đề cố định hình học tế bào (Cell Wall Fixation Proposition): Nén cơ học theo chiều xuyên tâm ép dẹp các tế bào quản bào và sợi gỗ theo hướng nếp gấp song song mà không gây gãy vỡ vách tế bào nguyên thủy. Quá trình xử lý nhiệt sau nén làm thoái hóa một phần nhóm hydroxyl tự do $(-\text{OH})$ của hemicellulose, giảm mạnh năng lượng tự do bề mặt và khả năng hấp phụ ẩm mao dẫn, đồng thời kích thích sự tái kết tinh một phần của cellulose vô định hình.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp ba lý thuyết nền tảng:

  • Lý thuyết đàn nhớt phi tuyến tính (Nonlinear Viscoelasticity Theory) của Navi & Girardet (2000): Giải thích động học dão và hồi phục ứng suất biến dạng của gỗ theo thời gian và nhiệt độ.
  • Lý thuyết cấu trúc thành tế bào và hóa học gỗ của Shafizadeh (1963) và Timell (1964): Mô tả sự chuyển biến hóa học của polysaccharide, lignin và sự biến tính của các hợp chất chiết xuất (extractives) dưới tác động nhiệt ẩm.
  • Lý thuyết tối ưu hóa bề mặt đáp ứng (Response Surface Methodology - RSM) của Box & Wilson (1951): Thiết lập hàm truyền liên tục giữa các biến đầu vào và hệ chỉ tiêu cơ lý.

Điều kiện biên (Boundary Conditions): Mô hình lý thuyết áp dụng tối ưu cho gỗ Keo lai có dải khối lượng riêng ban đầu $0,50 - 0,60\text{ g/cm}^3$, thớ thẳng, xẻ xuyên tâm/tiếp tuyến đồng nhất, độ ẩm trước ép $MC = 30 - 40%$, dải tỷ suất nén kiểm soát $20% \le CR \le 60%$, và nhiệt độ nén không vượt quá ngưỡng thoái hóa nhiệt phá hủy liên kết glycosidic của cellulose ($T \le 200^\circ\text{C}$).

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án áp dụng thế giới quan thực chứng (Positivism Paradigm) kết hợp phương pháp nghiên cứu thực nghiệm định lượng chính xác cao (High-precision Quantitative Experimental Design). Thiết kế thí nghiệm sử dụng phương pháp Bề mặt đáp ứng RSM dựa trên mô hình Thiết kế Hỗn hợp Trung tâm có tâm xoay (Central Composite Design - CCD).

Mô hình quy hoạch thực nghiệm gồm 3 biến độc lập đa mức ($k=3$):

  • Biến $X_1$ (Tỷ suất nén - $CR$): $30% - 50%$ (mức mã hóa $-1$ và $+1$), mở rộng điểm sao $-\alpha = 23%$ và $+\alpha = 57%$.
  • Biến $X_2$ (Nhiệt độ nén - $T$): $140^\circ\text{C} - 180^\circ\text{C}$ (mức mã hóa $-1$ và $+1$), mở rộng điểm sao $-\alpha = 126^\circ\text{C}$ và $+\alpha = 194^\circ\text{C}$.
  • Biến $X_3$ (Thời gian nén - $t$): $60 - 180\text{ phút}$ (mức mã hóa $-1$ và $+1$), mở rộng điểm sao $-\alpha = 19\text{ phút}$ và $+\alpha = 221\text{ phút}$.

Khoảng cách điểm sao từ tâm được xác định chuẩn xác: $\alpha = 2^{k/4} = 2^{3/4} \approx 1,6819$. Tổng số lượng thí nghiệm cho mô hình CCD gồm $N = 2^k + 2k + 6c_p = 2^3 + 2(3) + 6 = 20$ chế độ thí nghiệm độc lập (trong đó có 6 thí nghiệm lặp tại tâm $c_p$ để đánh giá phương sai sai số thực nghiệm).

                      MA TRẬN QUY HOẠCH THỰC NGHIỆM CCD (k=3, N=20)
        Chế độ      CR (%) [X1]      Nhiệt độ (°C) [X2]      Thời gian (phút) [X3]
        CĐ1-5,10,15,19   40 (0)             160 (0)                120 (0) [Tâm]
        CĐ3              30 (-1)            140 (-1)               180 (+1)
        CĐ4              30 (-1)            180 (+1)                60 (-1)
        CĐ6              40 (0)             126 (-α)               120 (0)
        CĐ7              50 (+1)            140 (-1)               180 (+1)
        CĐ8              40 (0)             194 (+α)               120 (0)
        CĐ9              50 (+1)            180 (+1)               180 (+1)
        CĐ11             40 (0)             160 (0)                 19 (-α)
        CĐ12             57 (+α)            160 (0)                120 (0)
        CĐ13             23 (-α)            160 (0)                120 (0)
        CĐ14             30 (-1)            180 (+1)               180 (+1)
        CĐ16             50 (+1)            180 (+1)                60 (-1)
        CĐ17             50 (+1)            140 (-1)                60 (-1)
        CĐ18             30 (-1)            140 (-1)                60 (-1)
        CĐ20             40 (0)             160 (0)                221 (+α)

Quy trình nghiên cứu rigorous

Quy trình thực nghiệm được chuẩn hóa nghiêm ngặt qua 7 bước khép kín:

  1. Chuẩn bị phôi gỗ: Tuyển chọn ván xẻ tiếp tuyến không khuyết tật (mục ải, mắt chết), độ dày phôi tính toán chính xác $22 - 24\text{ mm}$ để đạt chiều dày thành phẩm danh nghĩa sau nén là $15\text{ mm}$.
  2. Xử lý nhiệt - cơ trên máy ép BYD113:
    • Giai đoạn Hóa dẻo: Nhiệt độ $150^\circ\text{C}$, thời gian duy trì $0,68\text{ phút/mm}$ chiều dày phôi, áp suất tiếp xúc ban đầu bằng 0.
    • Giai đoạn Nén sơ bộ và xả ẩm: Áp suất thủy lực $2,0\text{ MPa}$, tốc độ gia tải $0,25\text{ phút/mm}$, kiểm soát nhiệt độ tâm gỗ bằng đầu dò Stiko đạt $70 - 80^\circ\text{C}$, thực hiện xả ẩm áp suất 3 lần liên tiếp để tránh nổ ván (steam explosion).
    • Giai đoạn Nén ép chính: Áp suất nén định hình $3,0\text{ MPa}$ theo các thông số ma trận thực nghiệm ($T, t, CR$).
    • Giai đoạn Cố định ổn định: Giảm áp suất giữ ván xuống $1,2\text{ MPa}$, duy trì nhiệt độ $100^\circ\text{C}$ trong $120\text{ phút}$.
  3. Ổn định mẫu sau nén: Mẫu được điều hòa trong buồng khí hậu chuẩn ở nhiệt độ $30 \pm 5^\circ\text{C}$, độ ẩm tương đối $70 \pm 5%$ trong vòng 7 ngày để giải phóng hoàn toàn ứng suất dư cục bộ.
  4. Chế tạo mẫu thử nghiệm cơ lý: Mẫu được gia công trên máy cưa chính xác MD 3000 và máy bào thẩm, dung sai kích thước đo bằng thước kẹp điện tử Mitutoyo ($\pm 0,01\text{ mm}$).
  5. Kiểm tra các chỉ tiêu theo chuẩn quốc tế: Dung lượng lấy mẫu $n = 15\text{ mẫu/chế độ}$ đối với các thử nghiệm cơ lý và $n = 10\text{ mẫu/chế độ}$ đối với thử nghiệm độ mài mòn.
                   CÔNG THỨC VÀ TIÊU CHUẨN ĐÁNH GIÁ CHỈ TIÊU CƠ LÝ
  1. Phân tích cấu trúc vi mô và cấu tạo hiển vi:
    • Cắt mẫu kích thước $5 \times 5 \times 3\text{ mm}$ tại vị trí trung điểm thanh ván, sấy khô kiệt ($MC = 0%$), hút chân không ở áp suất $-0,6\text{ MPa}$ trong 30 phút trên thiết bị E-1020.
    • Chụp ảnh hiển vi điện tử quét phát xạ trường (Field Emission Scanning Electron Microscopy - FE-SEM) trên hệ thống HITACHI S-4800 tại Viện Khoa học Vật liệu - Viện Hàn lâm Khoa học và Công nghệ Việt Nam.
    • Phân tích ảnh lượng tử hóa độ rỗng và diện tích khoang tế bào bằng phần mềm ImageJ.
  2. Phân tích phân bố khối lượng riêng theo chiều dày (VDP):
    • Quét mật độ mặt cắt liên tục cách nhau $0,02\text{ mm}$ với tốc độ $0,05\text{ mm/s}$ bằng máy quét tia X DENSE-LAB Mark 3 (Electronic Wood Systems GmbH, CHLB Đức).

Data và phân tích

Số liệu thực nghiệm được xử lý thống kê đa biến trên phần mềm Design-Expert phiên bản 11.0. Mô hình toán học hồi quy toàn phần bậc 2 có dạng: $$Y = b_0 + \sum_{i=1}^3 b_i x_i + \sum_{i=1}^2 \sum_{j=i+1}^3 b_{ij} x_i x_j + \sum_{i=1}^3 b_{ii} x_i^2$$

Độ tương thích của mô hình được kiểm định thông qua phân tích phương sai (ANOVA) với tiêu chuẩn Fisher ($F$-test): $$F_c = \frac{m S_a^2}{S_b^2} \le F_{\alpha}(k_a, k_b)$$ Mức ý nghĩa thống kê của từng hệ số hồi quy được kiểm tra bằng chuẩn Student ($t$-test) ở độ tin cậy $95%$ ($p < 0,05$). Kiểm tra tính tương thích chuyển hệ phương trình hồi quy đa biến về dạng chính tắc để xác định điểm cực trị không gian của hàm phản ứng: $$y - y_s = \sum_{i=1}^k B_{ii} X_i^2$$

Phát hiện đột phá và implications

Những phát hiện then chốt

Phân tích thực nghiệm đa yếu tố đã mang lại các phát hiện đột phá có giá trị học thuật và ứng dụng cao:

  1. Cải thiện vượt bậc khối lượng riêng và cơ tính: Khối lượng riêng của gỗ Keo lai sau nén tăng tỷ lệ thuận với tỷ suất nén ($CR$), đạt giá trị từ $0,82\text{ g/cm}^3$ đến $0,96\text{ g/cm}^3$ (tăng từ 52% đến 78% so với mẫu đối chứng tự nhiên $\gamma_0 \approx 0,54\text{ g/cm}^3$). Kéo theo đó, độ bền uốn tĩnh ($MOR$) tăng từ $88,5\text{ MPa}$ lên trên $135 - 162\text{ MPa}$; độ bền nén dọc thớ ($\sigma_n$) tăng từ $42,3\text{ MPa}$ lên $75 - 92\text{ MPa}$; và độ cứng bề mặt tĩnh ($H_{wc}$) tăng vọt từ $3.200\text{ N}$ lên trên $6.800 - 8.100\text{ N}$.
  2. Kiểm soát triệt để độ hồi phục kích thước ($RS$): "Độ đàn hồi trở lại của gỗ nén giảm rất lớn khi xử lý sau ép ở 180 °C. Thời gian xử lý càng tăng, độ đàn hồi trở lại của gỗ càng giảm" (Atmawi Darwis et al., 2017). Trong luận án của Lê Ngọc Phước, tại chế độ tối ưu nhiệt độ $180^\circ\text{C}$ và thời gian $180\text{ phút}$, độ đàn hồi trở lại $RS$ giảm xuống dưới mức kỷ lục $< 4,5%$, ngay cả sau 5 chu kỳ ngâm nước nóng $60^\circ\text{C}$ liên tục 5 ngày và sấy khô $30^\circ\text{C}$ trong 5 ngày.
  3. Hình thái giải phẫu tế bào qua ảnh FE-SEM: Ảnh chụp SEM S-4800 chứng minh vách tế bào sợi gỗ bị nén uốn dẻo gập nếp dạng lượn sóng (accordion-like deformation), các lỗ mạch và khoang tế bào bị ép bẹp hoàn toàn, làm giảm độ rỗng cấu trúc từ $58,4%$ xuống còn $14,2%$ mà không xuất hiện bất kỳ vết nứt tế bào vi mô dọc thớ hay tách lớp màng sơ cấp.
  4. Hồ sơ phân bố mật độ tia X (VDP Profile): Máy đo DENSE-LAB Mark 3 ghi nhận biểu đồ mật độ dạng chữ "U" đối xứng hoàn hảo. Khối lượng riêng đạt cực đại ($KLR_{max} \approx 1,02 - 1,08\text{ g/cm}^3$) tại hai lớp bề mặt (chiều sâu $0,5 - 1,5\text{ mm}$ từ biên), và đạt mức ổn định ($KLR_{min} \approx 0,78 - 0,82\text{ g/cm}^3$) tại tâm phôi ván. Đây là cấu trúc lý tưởng cho ván sàn chịu mài mòn bề mặt.
  5. Nâng cao khả năng kháng nấm sinh học: Khả năng kháng nấm mốc Aspergillus niger theo TCVN 11356:2016 đạt cấp 0 – 1 (không nhiễm hoặc chỉ nhiễm điểm cục bộ $< 5%$ diện tích bề mặt sau 4 tuần nuôi cấy), vượt trội hoàn toàn so với gỗ đối chứng bị nhiễm mốc cấp 5 ($> 50%$ diện tích).
          SO SÁNH CÁC CHỈ TIÊU CƠ LÝ TRƯỚC VÀ SAU BIẾN TÍNH THM

Implications đa chiều

  • Về mặt lý thuyết: Cung cấp mô hình toán học giải thích sự suy giảm của liên kết hydro tự do trong mạng lưới cellulose và cơ chế liên kết ngang tự thân (self-crosslinking) của lignin khi được xử lý nhiệt ở dải nhiệt độ chuyển tiếp $160^\circ\text{C} - 180^\circ\text{C}$.
  • Về mặt phương pháp luận: Thiết lập thành công chu trình kiểm định vật liệu gỗ biến tính phối hợp đa công nghệ: FE-SEM, đo mật độ vi mô bằng tia X DENSE-LAB và mô hình tối ưu hóa RSM đa hàm mục tiêu.
  • Về mặt thực tiễn và chính sách: Đưa ra bộ thông số kỹ thuật tối ưu hóa phục vụ trực tiếp cho các nhà máy chế biến gỗ: Tỷ suất nén $CR = 40 - 45%$, Nhiệt độ nén $T = 165 - 170^\circ\text{C}$, Thời gian ép $t = 120 - 140\text{ phút}$. Kết quả này là cơ sở thực chứng để Bộ Nông nghiệp và Phát triển Nông thôn hoàn thiện tiêu chuẩn quốc gia về ván sàn gỗ rừng trồng biến tính.

Limitations và Future Research

Luận án thẳng thắn chỉ ra các giới hạn kỹ thuật nội tại:

  1. Giới hạn về chủng loại nguyên liệu: Mẫu nghiên cứu mới chỉ tập trung vào một dòng vô tính Keo lai duy nhất (MA1) tại vùng sinh thái Hòa Bình ở độ tuổi 7 năm. Các biến động về thổ nhưỡng, độ tuổi khai thác (5 năm hoặc 10 năm) và các dòng vô tính khác (BV10, BV16, BV32) chưa được khảo sát đồng thời.
  2. Tiêu hao năng lượng chu trình ép: Thời gian xử lý nhiệt sau nén kéo dài ($120\text{ phút}$) ở áp suất $1,2\text{ MPa}$ làm tăng chi phí năng lượng điện nhiệt trong quy mô công nghiệp lớn.
  3. Giới hạn cấu trúc kích thước phôi: Nghiên cứu thực hiện trên phôi ván quy cách kích thước phòng thí nghiệm ($s \times 100 \times 100\text{ mm}$ và chiều dài ván $300\text{ mm}$); hiện tượng biến dạng cong vênh cục bộ trên các tấm ván sàn có chiều dài thương phẩm lớn ($> 900 - 1200\text{ mm}$) cần các giải pháp hiệu chỉnh gá kẹp bổ sung.

Chương trình nghiên cứu tương lai (Future Research Directions):

  • Nghiên cứu ứng dụng sóng cao tần (High-Frequency Heating) hoặc vi sóng (Microwave Pre-treatment) kết hợp trong pha hóa dẻo để rút ngắn thời gian xử lý từ hàng giờ xuống hàng phút.
  • Khảo sát độ bền cơ học động học (Dynamic Mechanical Thermal Analysis - DMTA) và độ mỏi chu kỳ (Fatigue Cycle) của ván sàn gỗ Keo lai nén nhiệt dưới tải trọng va đập lặp.
  • Mở rộng thuật toán tối ưu hóa sang các dòng cây gỗ mọc nhanh bản địa khác như Bạch đàn (Eucalyptus urophylla), Xoan ta (Melia azedarach), và Mỡ (Manglietia conifera).

Tác động và ảnh hưởng

Luận án tạo ra tác động lan tỏa mạnh mẽ trên nhiều phương diện:

  • Giá trị học thuật quốc tế: Đóng góp một cơ sở dữ liệu thực nghiệm toàn diện về đặc tính THM của chi Acacia nhiệt đới, ước tính mang lại nguồn trích dẫn học thuật phong phú cho các nghiên cứu về công nghệ gỗ và vật liệu sinh học composite.
  • Chuyển dịch cơ cấu ngành công nghiệp chế biến gỗ: Chuyển đổi gỗ Keo lai từ phân khúc sản phẩm giá trị gia tăng thấp (dăm gỗ, bột giấy, bao bì pallet với giá trị xuất khẩu thô $80 - 100\text{ USD/m}^3$) sang phân khúc vật liệu nội thất cao cấp và ván sàn kỹ thuật trị giá $500 - 700\text{ USD/m}^3$.
  • Bảo vệ môi trường và lợi ích xã hội: Công nghệ biến tính nhiệt cơ hoàn toàn "xanh" (Green Technology), không phát thải formaldehyde hay hóa chất bảo quản kim loại nặng độc hại (như CCA, CCB), trực tiếp giảm áp lực khai thác rừng tự nhiên và nâng cao thu nhập bền vững cho người trồng rừng tại các vùng trung du, miền núi Việt Nam.

Đối tượng hưởng lợi

                              BẢN ĐỒ LỢI ÍCH CỦA CÔNG TRÌNH

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì?

Đóng góp lý thuyết độc đáo nhất là việc mở rộng thuyết cơ học vật liệu xốp tế bào (Cellular Solid Mechanics) của Gibson & Ashby (1988) vào cơ chế chuyển hóa nhiệt - nhớt đàn hồi của gỗ Keo lai. Luận án đã chứng minh thực nghiệm rằng việc kiểm soát nhiệt độ nén vượt qua điểm $T_g$ ($150^\circ\text{C} - 160^\circ\text{C}$) trong môi trường ẩm cho phép xẹp hoàn toàn khoang tế bào mà không làm đứt gãy sợi cellulose, đồng thời pha xử lý nhiệt sau nén ($100^\circ\text{C} - 120\text{ phút}$) thúc đẩy phản ứng ngưng tụ lignin tự thân, triệt tiêu gần như hoàn toàn năng lượng biến dạng đàn hồi tích lũy.

2. Phương pháp nghiên cứu có cải tiến đột phá nào so với các công trình trước?

So với nghiên cứu của Unsal et al. (2007) và Phạm Văn Chương (2014), luận án đã thiết kế quy trình 3 giai đoạn tích hợp liền mạch trên cùng một hệ thiết bị ép nhiệt BYD113: Hóa dẻo sơ bộ $\rightarrow$ Nén ép đa cấp có xả ẩm giải phóng áp suất hơi $\rightarrow$ Ổn định nhiệt sau nén. Việc ứng dụng thuật toán quét tia X mặt cắt DENSE-LAB Mark 3 cho phép đo đạc mật độ vi mô phân giải cao $0,02\text{ mm}$, kết hợp mô hình tối ưu hóa bề mặt đáp ứng CCD ($N=20, \alpha=1,6819$) giúp giải quyết đồng thời bài toán xung đột giữa độ bền cơ học ($MOR, \sigma_n$) và độ ổn định hình học ($RS$).

3. Phát hiện bất ngờ và phản trực giác nhất từ số liệu là gì?

Phát hiện bất ngờ nhất nằm ở mối quan hệ phi tuyến giữa nhiệt độ ép và độ mài mòn ($W_m$). Ở dải nhiệt độ ép thông thường ($140^\circ\text{C}$), độ mài mòn giảm khi tăng tỷ suất nén. Tuy nhiên, khi nâng nhiệt độ lên $194^\circ\text{C}$ ở điểm sao, mặc dù khối lượng riêng đạt cực đại nhưng độ mài mòn lại có xu hướng tăng nhẹ do sự giòn hóa bề mặt (thermal embrittlement) từ phản ứng phân hủy quá mức mạng lưới hemicellulose. Điều này khẳng định nhiệt độ nén tối ưu bắt buộc phải giới hạn ở ngưỡng $165^\circ\text{C} - 170^\circ\text{C}$.

4. Luận án có cung cấp đầy đủ giao thức tái lập thực nghiệm (Replication Protocol)?

Hoàn toàn đầy đủ và chi tiết. Luận án cung cấp tường minh toàn bộ thông số: quy cách phôi ván gỗ Keo lai MA1 7 tuổi ($MC = 35%$), kích thước phôi $22 - 24\text{ mm}$, áp suất nén sơ bộ $2,0\text{ MPa}$, áp suất ép chính $3,0\text{ MPa}$, áp suất giữ ván $1,2\text{ MPa}$, nhiệt độ và thời gian theo ma trận thực nghiệm CCD 20 chế độ, cùng quy trình chuẩn bị mẫu và thiết bị đo đạt chuẩn TCVN, ASTM và JAS.

5. Lộ trình phát triển học thuật 10 năm tới được phác thảo ra sao?

Lộ trình 10 năm hướng tới ba trọng tâm: (1) Tích hợp công nghệ sấy - ép liên tục kết hợp gia nhiệt điện từ cao tần nhằm thương mại hóa quy mô lớn; (2) Thiết lập mô hình phần tử hữu hạn (FEM Simulation) dự báo độ ứng xử nhiệt - ẩm - cơ dài hạn của ván sàn gỗ biến tính trong môi trường nhiệt đới gió mùa; (3) Mở rộng tiêu chuẩn hóa vật liệu gỗ nén kỹ thuật cao cho kết cấu dầm chịu lực kiến trúc gỗ lớn (Mass Timber Construction).

Kết luận

  1. Luận án là công trình khoa học đầu tiên tại Việt Nam nghiên cứu một cách hệ thống, hoàn chỉnh công nghệ biến tính gỗ Keo lai (Acacia mangium $\times$ Acacia auriculiformis) bằng phương pháp nhiệt - cơ (THM) ứng dụng cho sản xuất ván sàn kỹ thuật cao.
  2. Đã xác lập cơ sở khoa học về động học chuyển pha nhiệt - dẻo của gỗ Keo lai, chứng minh khả năng nén ép xẹp khoang tế bào theo phương xuyên tâm mà không gây phá hủy cấu trúc hiển vi của thành tế bào.
  3. Ứng dụng thành công phương pháp bề mặt đáp ứng RSM (thiết kế CCD $N=20$) xác định chính xác chế độ công nghệ tối ưu: Tỷ suất nén $CR = 40 - 45%$, Nhiệt độ nén $T = 165 - 170^\circ\text{C}$, Thời gian nén ép $t = 120 - 140\text{ phút}$.
  4. Sản phẩm gỗ Keo lai biến tính sau tối ưu đạt các chỉ tiêu chất lượng đột phá: Khối lượng riêng tăng trên 63% ($0,88\text{ g/cm}^3$), độ bền uốn tĩnh $MOR$ đạt $154,2\text{ MPa}$ (tăng 74,2%), độ cứng bề mặt tăng 140,6% ($7.820\text{ N}$), độ đàn hồi trở lại khống chế ở mức tối ưu $< 4,5%$, đạt tiêu chuẩn chất lượng ván sàn quốc tế JAS-SE-007.
  5. Mở ra hướng nghiên cứu đột phá và chuỗi giá trị mới cho nguồn tài nguyên rừng trồng gỗ nhỏ mọc nhanh tại Việt Nam, góp phần hiện thực hóa mục tiêu phát triển kinh tế lâm nghiệp bền vững và bảo vệ môi trường sinh thái.
