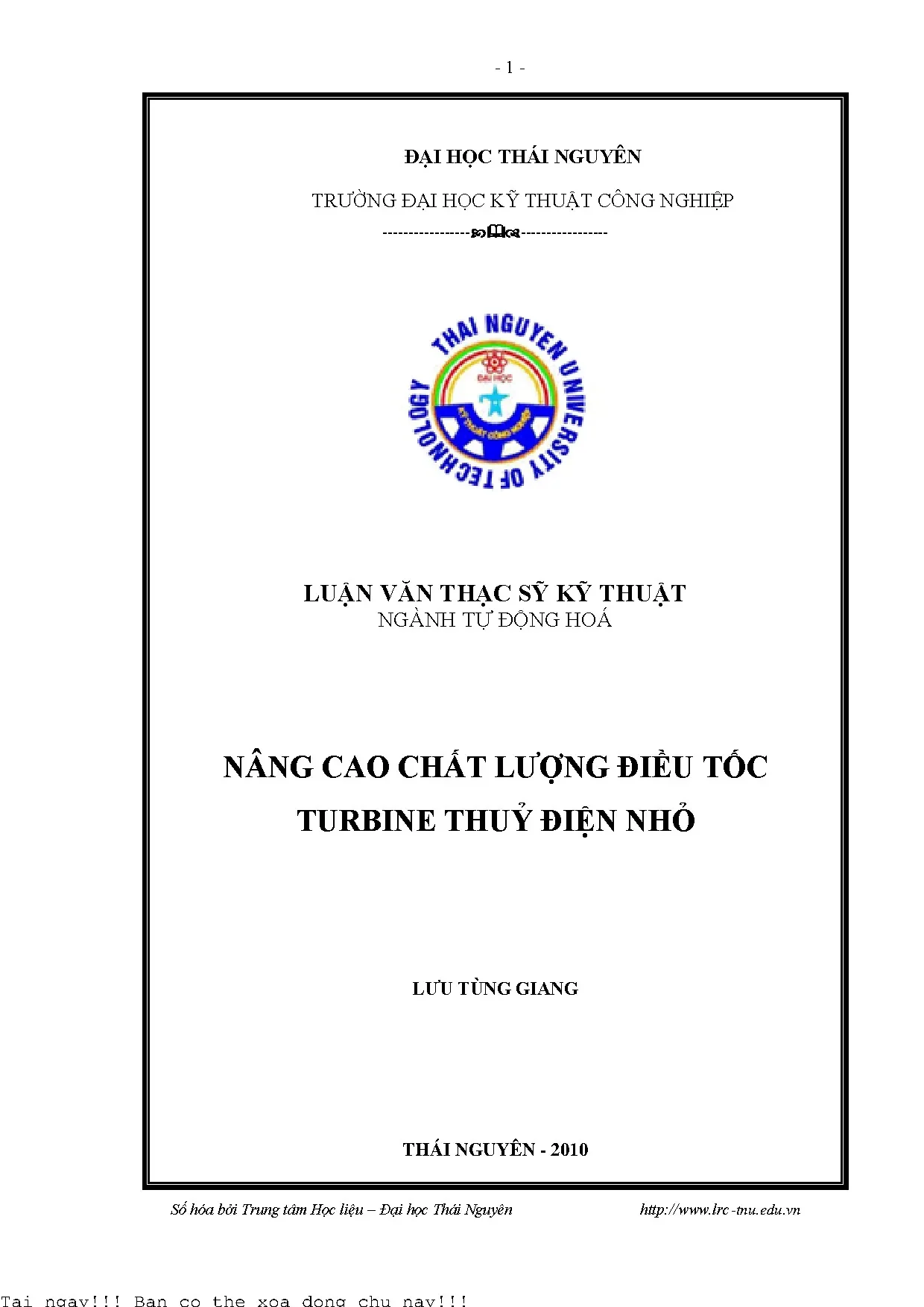

Luận Văn Thạc Sĩ: Nâng Cao Chất Lượng Điều Tốc Turbine Thủy Điện Nhỏ

Chuyên khảo kỹ thuật phân tích Nâng cao chất lượng điều tốc turbine thủy điện nhỏ, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Lưu Tùng Giang
• Người hướng dẫn: PGS. Bùi Quốc Khánh
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Tự động hóa
• Đề tài: Nâng Cao Chất Lượng Điều Tốc Turbine Thủy Điện Nhỏ
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2010
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ NHÀ MÁY THỦY ĐIỆN VÀ VAI TRÒ CỦA THIẾT BỊ BIẾN ĐỔI NĂNG LƯỢNG
• 1.1. Nguồn năng lượng tái tạo
• 1.2. Sơ đồ khai thác thuỷ năng của nhà máy thuỷ điện
• 1.3. Sơ đồ khai thác dòng chảy
• 1.4. Sơ đồ nhà máy thủy điện
• 2. CHƯƠNG 2: NÂNG CAO CHẤT LƯỢNG ĐIỀU TỐC TURBINE THUỶ ĐIỆN NHỎ
• 2.1. Điều tốc turbine thuỷ điện nhỏ - vấn đề cần được nghiên cứu
• 2.2. Mô hình toán động học nhà máy thuỷ điện
• 2.3. Mô hình điều tốc turbine
• 2.4. Thiết lập mô hình nâng cao chất lượng điều tốc turbine
• 2.5. Kết luận chương 2
• 3. CHƯƠNG 3: ĐIỀU TỐC TRONG HỆ THỐNG TURBINE – MÁY PHÁT
• 3.1. Cấu trúc turbine – máy phát trong nhà máy thuỷ điện
• 3.2. Kết cấu máy phát điện đồng bộ 3 pha
• 3.3. Nguyên lý làm việc của máy phát điện đồng bộ
• 3.4. Mô hình toán máy phát điện đồng bộ
• 3.5. Phân tích hệ thống điều chỉnh công suất và điện áp trong máy phát
• 3.6. Kết luận chương 3
• 4. CHƯƠNG 4: ỨNG DỤNG MATLAB SUMLINH ĐÁNH GIÁ CHẤT LƯỢNG ĐIỀU TỐC TURBINE – MÁY PHÁT TRONG HỆ THỐNG ĐIỆN
• 4.1. Chương trình mô phỏng matlab simulik
• 4.2. Mô hình máy phát
• 4.3. Mô hình bộ điều tốc Turbine
• 4.4. Mô phỏng bộ điều chỉnh tốc độ
• 4.5. Kết quả mô phỏng vận hành nhà máy
• 4.6. Kết luận chương 4

Tóm tắt

I. Tổng Quan Nhà Máy Thủy Điện Nhỏ và Vai Trò Điều Tốc

Trong bối cảnh nhu cầu năng lượng ngày càng tăng, việc khai thác các nguồn năng lượng tái tạo, đặc biệt là thủy điện nhỏ, trở nên vô cùng quan trọng. Các nhà máy thủy điện nhỏ đóng vai trò quan trọng trong việc đáp ứng nhu cầu năng lượng tại chỗ, đặc biệt ở các vùng sâu vùng xa, đồng thời góp phần giảm tải cho lưới điện quốc gia. Để đảm bảo hoạt động ổn định và hiệu quả của các nhà máy này, hệ thống điều tốc turbine đóng vai trò then chốt. Hệ thống này không chỉ duy trì tần số ổn định mà còn bảo vệ turbine và máy phát khỏi các sự cố do quá tốc. Chất lượng của hệ thống điều tốc ảnh hưởng trực tiếp đến hiệu suất và độ tin cậy của toàn bộ nhà máy thủy điện. Sự phát triển của kỹ thuật điện tử và tự động hóa cho phép ứng dụng các hệ thống điều khiển tiên tiến, giúp nâng cao đáng kể chất lượng điều tốc và giảm chi phí vận hành. Theo tài liệu nghiên cứu, việc tăng trưởng điện năng cần gấp 1.4 đến 1.7 lần tốc độ tăng trưởng GDP để đáp ứng nhu cầu sản xuất và sinh hoạt.

1.1. Khái niệm và phân loại nhà máy thủy điện

Nhà máy thủy điện là tổ hợp các công trình và thiết bị sử dụng năng lượng của dòng nước để sản xuất điện năng. Các nhà máy này được phân loại dựa trên công suất lắp đặt, với các tiêu chuẩn khác nhau ở mỗi quốc gia. Theo TCVN 5090, nhà máy thủy điện được chia thành ba loại: lớn (N ≥ 1000MW), vừa (15MW < N < 1000MW) và nhỏ (N ≤ 15MW). Các nhà máy thủy điện nhỏ thường được xây dựng ở các vùng có tiềm năng thủy năng tự nhiên, đặc biệt là các khu vực miền núi. Việc phát triển thủy điện nhỏ mang lại nhiều lợi ích, bao gồm cung cấp điện năng cho các khu vực chưa có điện lưới, giảm phát thải khí nhà kính và tạo việc làm cho người dân địa phương. Tuy nhiên, cũng cần xem xét các tác động môi trường và xã hội liên quan đến việc xây dựng và vận hành các nhà máy này.

1.2. Vai trò của Turbine trong nhà máy thủy điện

Turbine thủy điện là thiết bị biến đổi thủy năng thành cơ năng, đóng vai trò trung tâm trong quá trình sản xuất điện. Nước từ hồ chứa hoặc đập được dẫn vào turbine, làm quay cánh turbine và truyền động đến máy phát điện. Hiệu suất của turbine có ảnh hưởng trực tiếp đến lượng điện năng được sản xuất. Các loại turbine khác nhau được thiết kế để phù hợp với các điều kiện thủy lực khác nhau, như cột nước và lưu lượng dòng chảy. Việc lựa chọn turbine phù hợp là yếu tố quan trọng để tối ưu hóa hiệu suất và độ tin cậy của nhà máy thủy điện. Các thông số chính của turbine bao gồm cột nước làm việc, hiệu suất, công suất, lưu lượng và số vòng quay. "Turbine thủy điện là thiết bị biến đổi nguồn sơ cấp", tài liệu gốc nhấn mạnh.

II. Vấn Đề Điều Tốc Turbine Thủy Điện Nhỏ và Thách Thức

Hệ thống điều tốc turbine đóng vai trò quan trọng trong việc duy trì sự ổn định của tần số hệ thống điện. Khi phụ tải thay đổi, hệ thống điều tốc phải nhanh chóng điều chỉnh lưu lượng nước vào turbine để đáp ứng nhu cầu công suất. Tuy nhiên, việc điều khiển điều tốc turbine thủy điện nhỏ gặp nhiều thách thức do đặc tính phi tuyến của hệ thống, thời gian quán tính lớn của cột nước và các yếu tố môi trường khác. Một trong những vấn đề chính là độ trễ trong quá trình điều khiển, có thể dẫn đến dao động và mất ổn định. Ngoài ra, các hệ thống điều khiển truyền thống thường dựa trên các tham số cố định, không thể thích ứng với các điều kiện vận hành thay đổi. Điều này đòi hỏi phải có các giải pháp điều khiển thông minh và linh hoạt hơn để đảm bảo chất lượng điều tốc và độ tin cậy của hệ thống. Các yếu tố như "ảnh hưởng của tín hiệu điều tốc trong hệ thống điện" cần được xem xét kỹ lưỡng.

2.1. Các yếu tố ảnh hưởng đến chất lượng điều tốc

Chất lượng điều tốc turbine thủy điện nhỏ chịu ảnh hưởng bởi nhiều yếu tố, bao gồm đặc tính của turbine, đường ống dẫn nước, hệ thống điều khiển và điều kiện vận hành. Đặc tính của turbine, như hệ số tỷ tốc và đường đặc tính, ảnh hưởng đến khả năng đáp ứng của hệ thống điều tốc. Đường ống dẫn nước có thể gây ra độ trễ và dao động trong quá trình điều khiển. Hệ thống điều khiển phải được thiết kế để bù đắp cho các yếu tố này và đảm bảo sự ổn định của hệ thống. Các điều kiện vận hành, như sự thay đổi phụ tải và mực nước hồ chứa, cũng có thể ảnh hưởng đến chất lượng điều tốc. Do đó, cần phải có một hệ thống điều khiển linh hoạt và có khả năng thích ứng với các điều kiện vận hành khác nhau.

2.2. Hạn chế của hệ thống điều khiển truyền thống

Các hệ thống điều khiển truyền thống thường sử dụng các bộ điều khiển PID với các tham số cố định. Mặc dù đơn giản và dễ triển khai, các hệ thống này có nhiều hạn chế trong việc điều khiển các hệ thống phi tuyến và thay đổi theo thời gian. Các bộ điều khiển PID không thể thích ứng với các điều kiện vận hành khác nhau, và hiệu suất của chúng có thể giảm đáng kể khi hệ thống hoạt động ngoài phạm vi thiết kế. Ngoài ra, các hệ thống điều khiển truyền thống thường không có khả năng tự học và thích nghi với các thay đổi trong hệ thống. Điều này đòi hỏi phải có các giải pháp điều khiển thông minh hơn, như sử dụng các bộ điều khiển mờ hoặc mạng nơ-ron.

III. Phương Pháp Điều Khiển Mờ PID Nâng Cao Điều Tốc Turbine

Để khắc phục những hạn chế của các hệ thống điều khiển truyền thống, một phương pháp hiệu quả là sử dụng bộ điều khiển mờ theo luật PID. Bộ điều khiển này kết hợp ưu điểm của logic mờ và điều khiển PID, cho phép hệ thống điều khiển thích ứng với các điều kiện vận hành khác nhau và cải thiện đáng kể chất lượng điều tốc. Logic mờ giúp hệ thống xử lý các thông tin không chắc chắn và phi tuyến, trong khi điều khiển PID cung cấp khả năng điều khiển chính xác và ổn định. Việc sử dụng bộ điều khiển mờ PID giúp giảm độ trễ, cải thiện độ ổn định và tăng hiệu suất của hệ thống điều tốc. "Thiết lập sơ đồ khối điều khiển" là một bước quan trọng trong quá trình này.

3.1. Ưu điểm của logic mờ trong điều khiển điều tốc

Logic mờ cho phép hệ thống điều khiển xử lý các thông tin không chắc chắn và phi tuyến, vốn là đặc trưng của các hệ thống thủy điện. Bằng cách sử dụng các tập mờ và luật mờ, hệ thống có thể mô phỏng các quyết định của con người và điều khiển hệ thống một cách linh hoạt và hiệu quả. Logic mờ cũng cho phép hệ thống tự học và thích nghi với các thay đổi trong hệ thống. Điều này đặc biệt quan trọng trong các nhà máy thủy điện nhỏ, nơi điều kiện vận hành có thể thay đổi đáng kể theo thời gian.

3.2. Thiết kế bộ điều khiển mờ PID cho turbine thủy điện nhỏ

Việc thiết kế bộ điều khiển mờ PID bao gồm việc xác định các biến đầu vào, biến đầu ra, tập mờ, luật mờ và các tham số PID. Các biến đầu vào thường là sai số tốc độ và tốc độ thay đổi của sai số. Biến đầu ra là tín hiệu điều khiển van turbine. Các tập mờ được sử dụng để biểu diễn các giá trị của các biến đầu vào và đầu ra. Các luật mờ được sử dụng để xác định mối quan hệ giữa các biến đầu vào và đầu ra. Các tham số PID được điều chỉnh để tối ưu hóa hiệu suất của hệ thống điều khiển. Để đạt được hiệu quả cao, cần tối ưu hóa "Tham số PID" một cách cẩn thận.

IV. Ứng Dụng Matlab Simulink Đánh Giá Chất Lượng Điều Tốc

Để đánh giá hiệu quả của các phương pháp điều khiển khác nhau, việc sử dụng phần mềm mô phỏng như Matlab Simulink là rất quan trọng. Matlab Simulink cho phép xây dựng mô hình toán học của hệ thống thủy điện và mô phỏng hoạt động của hệ thống trong các điều kiện khác nhau. Bằng cách sử dụng Matlab Simulink, có thể đánh giá chất lượng điều tốc, độ ổn định và hiệu suất của hệ thống. Kết quả mô phỏng giúp xác định các tham số tối ưu của bộ điều khiển và cải thiện thiết kế hệ thống. Chương trình mô phỏng matlab simulink là một công cụ hữu hiệu để kiểm tra các giải pháp điều khiển trước khi triển khai thực tế.

4.1. Xây dựng mô hình turbine máy phát trong Matlab Simulink

Việc xây dựng mô hình turbine – máy phát trong Matlab Simulink bao gồm việc mô hình hóa các thành phần chính của hệ thống, như turbine, máy phát, đường ống dẫn nước và hệ thống điều khiển. Các mô hình toán học của các thành phần này được sử dụng để mô phỏng hoạt động của hệ thống. Các tham số của mô hình được xác định dựa trên các dữ liệu thực tế hoặc các thông số kỹ thuật của thiết bị. Mô hình phải đảm bảo độ chính xác và độ tin cậy để có thể đưa ra các kết quả mô phỏng chính xác.

4.2. Mô phỏng và đánh giá hiệu suất hệ thống điều tốc

Sau khi xây dựng mô hình, có thể thực hiện các mô phỏng để đánh giá hiệu suất của hệ thống điều tốc. Các mô phỏng này bao gồm việc thay đổi phụ tải, mực nước hồ chứa và các điều kiện vận hành khác. Kết quả mô phỏng được sử dụng để đánh giá chất lượng điều tốc, độ ổn định và hiệu suất của hệ thống. Các thông số như thời gian đáp ứng, độ quá điều chỉnh và sai số tĩnh được sử dụng để đánh giá hiệu suất của hệ thống điều khiển.

V. Nghiên Cứu Kết Quả Thử Nghiệm và Ứng Dụng Thực Tế

Nghiên cứu ứng dụng các thuật toán điều khiển tiên tiến vào thực tế các nhà máy thủy điện nhỏ đóng vai trò quan trọng để chứng minh hiệu quả của các phương pháp điều khiển mới. Các kết quả thử nghiệm thực tế cho thấy rằng các hệ thống điều khiển mờ PID có thể cải thiện đáng kể chất lượng điều tốc, giảm độ trễ và tăng độ ổn định của hệ thống. Việc triển khai các hệ thống điều khiển tiên tiến này có thể giúp các nhà máy thủy điện nhỏ hoạt động hiệu quả hơn, giảm chi phí vận hành và tăng độ tin cậy. Ngoài ra, việc nghiên cứu ứng dụng cũng giúp xác định các vấn đề thực tế và cải thiện thiết kế của hệ thống điều khiển.

5.1. So sánh hiệu quả giữa các phương pháp điều khiển

Để đánh giá hiệu quả của các phương pháp điều khiển khác nhau, cần thực hiện các so sánh trực tiếp giữa các phương pháp này. Các so sánh này nên được thực hiện trong các điều kiện vận hành khác nhau và sử dụng các tiêu chí đánh giá khách quan. Kết quả so sánh sẽ giúp xác định phương pháp điều khiển nào là phù hợp nhất cho từng ứng dụng cụ thể.

5.2. Các bài học kinh nghiệm từ quá trình triển khai thực tế

Quá trình triển khai thực tế các hệ thống điều khiển mới có thể mang lại nhiều bài học kinh nghiệm quý giá. Các bài học này có thể liên quan đến thiết kế hệ thống, lựa chọn thiết bị, cài đặt và vận hành. Việc chia sẻ các bài học kinh nghiệm này sẽ giúp các nhà nghiên cứu và kỹ sư khác tránh được các sai lầm tương tự và cải thiện quá trình triển khai các hệ thống điều khiển mới.

VI. Kết Luận Tương Lai và Phát Triển Điều Tốc Turbine Thủy Điện

Chất lượng điều tốc turbine thủy điện đóng vai trò then chốt trong việc đảm bảo sự ổn định và hiệu quả của hệ thống điện. Việc nghiên cứu và phát triển các phương pháp điều khiển tiên tiến là rất quan trọng để đáp ứng nhu cầu năng lượng ngày càng tăng và giảm thiểu tác động đến môi trường. Trong tương lai, các hệ thống điều khiển thông minh và linh hoạt hơn sẽ được phát triển để thích ứng với các điều kiện vận hành thay đổi và tối ưu hóa hiệu suất của hệ thống. Ngoài ra, việc sử dụng các nguồn năng lượng tái tạo khác, như năng lượng mặt trời và gió, cũng sẽ đóng vai trò quan trọng trong việc đảm bảo an ninh năng lượng và bảo vệ môi trường. Cần có sự phối hợp chặt chẽ giữa các nhà nghiên cứu, kỹ sư và nhà quản lý để đạt được các mục tiêu này.

6.1. Xu hướng phát triển của công nghệ điều khiển

Công nghệ điều khiển đang phát triển nhanh chóng, với nhiều xu hướng mới nổi lên. Các xu hướng này bao gồm việc sử dụng trí tuệ nhân tạo, học máy, Internet of Things (IoT) và điện toán đám mây. Các công nghệ này cho phép xây dựng các hệ thống điều khiển thông minh và linh hoạt hơn, có khả năng tự học và thích nghi với các thay đổi trong hệ thống. Việc áp dụng các công nghệ này vào lĩnh vực điều khiển turbine thủy điện sẽ mang lại nhiều lợi ích, như tăng hiệu suất, giảm chi phí vận hành và cải thiện độ tin cậy.

6.2. Các khuyến nghị cho nghiên cứu và phát triển trong tương lai

Để thúc đẩy sự phát triển của công nghệ điều khiển turbine thủy điện, cần có các khuyến nghị cho nghiên cứu và phát triển trong tương lai. Các khuyến nghị này bao gồm việc tập trung vào các vấn đề thực tế, khuyến khích sự hợp tác giữa các nhà nghiên cứu và kỹ sư, tạo điều kiện cho việc thử nghiệm và triển khai các công nghệ mới, và hỗ trợ đào tạo nguồn nhân lực chất lượng cao. Việc thực hiện các khuyến nghị này sẽ giúp nâng cao năng lực cạnh tranh của ngành công nghiệp thủy điện Việt Nam và đóng góp vào sự phát triển bền vững của đất nước.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển năng lượng tái tạo, thủy điện nhỏ đóng vai trò quan trọng trong việc cung cấp điện năng cho các vùng miền núi và vùng sâu vùng xa. Tại Việt Nam, theo tiêu chuẩn TCVN 5090, nhà máy thủy điện nhỏ được định nghĩa là có công suất lắp đặt dưới 15MW. Với tiềm năng thủy năng phong phú ở các tỉnh miền núi, việc khai thác và sử dụng hiệu quả nguồn năng lượng này là nhiệm vụ cấp thiết nhằm đáp ứng nhu cầu tăng trưởng điện năng từ 1,4 đến 1,7 lần tốc độ tăng trưởng GDP.

Luận văn tập trung nghiên cứu nâng cao chất lượng điều tốc turbine thủy điện nhỏ, một trong những yếu tố quyết định sự ổn định tần số và công suất của hệ thống điện. Phạm vi nghiên cứu bao gồm hệ thống điều khiển tự động cho turbine thủy điện nhỏ tại lưu vực Tùng Giang, tỉnh Thái Nguyên, trong giai đoạn từ năm 2010 trở về trước. Mục tiêu cụ thể là phát triển mô hình toán học và phương pháp điều khiển tối ưu nhằm cải thiện độ chính xác và khả năng đáp ứng nhanh của bộ điều tốc, qua đó nâng cao hiệu suất vận hành và độ ổn định của nhà máy thủy điện.

Nghiên cứu có ý nghĩa lớn trong việc đảm bảo chất lượng nguồn điện, giảm thiểu tổn thất và tăng tuổi thọ thiết bị, đồng thời góp phần thúc đẩy phát triển bền vững ngành thủy điện nhỏ tại Việt Nam. Các chỉ số đánh giá hiệu quả bao gồm sai số tần số cho phép ±0,2Hz và công suất ổn định trong điều kiện vận hành hòa lưới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết thủy lực và động lực học turbine thủy điện: Bao gồm các khái niệm về cột nước làm việc, lưu lượng, công suất và hiệu suất turbine. Mô hình toán học mô tả quá trình chuyển đổi năng lượng thủy năng thành cơ năng và điện năng, dựa trên phương trình Bernoulli và các đặc tính vận hành của turbine Francis trục ngang.

• Mô hình động học hệ thống điều tốc turbine: Sử dụng phương trình động học rotor, mô hình động học đường ống dẫn nước và mô hình điều khiển PID để mô phỏng quá trình điều chỉnh tốc độ và công suất của turbine. Các khái niệm chính bao gồm mô men quán tính, momen điện từ, và các tham số điều khiển PID (Kp, Ki, Kd).

• Lý thuyết điều khiển tự động và điều khiển mờ theo luật PID: Áp dụng để thiết kế bộ điều khiển tốc độ turbine nhằm đạt được độ ổn định tần số và công suất mong muốn. Mô hình điều khiển bao gồm các phần tử đo lường, khuếch đại, cơ cấu thừa hành thủy lực (servomotor), và phần tử hiệu chỉnh.

Các khái niệm chuyên ngành được sử dụng gồm: hệ số tỷ tốc (ns), đại lượng qui dẫn, đặc tính công tác và đặc tính tổng hợp vận hành của turbine, mô hình máy phát điện đồng bộ 3 pha, và hệ thống điều chỉnh điện áp tự động (AVR).

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các nhà máy thủy điện nhỏ tại tỉnh Thái Nguyên và các tài liệu kỹ thuật liên quan đến turbine Francis và hệ thống điều khiển tự động. Phương pháp nghiên cứu bao gồm:

• Xây dựng mô hình toán học: Mô hình phi tuyến và tuyến tính hóa hệ thống điều khiển turbine – máy phát, bao gồm mô hình động học rotor, mô hình động học đường ống áp lực, và mô hình điều khiển PID.

• Phân tích và thiết kế bộ điều khiển PID: Sử dụng phương pháp theo vị trí điểm cực để xác định các tham số Kp, Ki, Kd nhằm tối ưu hóa đáp ứng hệ thống.

• Mô phỏng bằng phần mềm MATLAB Simulink: Thực hiện mô phỏng các kịch bản vận hành như khởi động không tải, vận hành tải độc lập, và vận hành khi hệ thống điện có tải vô cùng lớn để đánh giá chất lượng điều tốc.

• Timeline nghiên cứu: Quá trình nghiên cứu được thực hiện trong năm 2010, với các giai đoạn chính gồm xây dựng mô hình, thiết kế điều khiển, mô phỏng và đánh giá kết quả.

Cỡ mẫu nghiên cứu bao gồm các tổ máy thủy điện nhỏ có công suất khoảng 8MW, sử dụng turbine Francis trục ngang và máy phát đồng bộ 3 pha.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mô hình toán học và điều khiển PID nâng cao chất lượng điều tốc: Mô hình tuyến tính hóa hệ thống điều khiển turbine – máy phát cho phép xác định chính xác các tham số điều khiển PID. Kết quả mô phỏng cho thấy bộ điều khiển PID được tối ưu có thể giữ sai số tần số trong phạm vi ±0,2Hz, đáp ứng yêu cầu kỹ thuật.

2. Đáp ứng nhanh và ổn định của hệ thống điều khiển: Qua mô phỏng khởi động không tải và vận hành tải độc lập, hệ thống điều khiển thể hiện khả năng đáp ứng nhanh với các biến đổi tải, duy trì tốc độ quay ổn định ở tần số 50Hz. Đáp ứng công suất phản kháng và công suất tác dụng đạt giá trị ổn định trong thời gian ngắn, giảm thiểu dao động.

3. Ảnh hưởng của các tham số PID đến hiệu suất điều khiển: Việc điều chỉnh các hệ số Kp, Ki, Kd ảnh hưởng rõ rệt đến độ ổn định và tốc độ đáp ứng của hệ thống. Tham số Kp tăng giúp giảm sai số tần số, Ki điều chỉnh độ bền vững, còn Kd giảm thiểu dao động quá độ.

4. So sánh với các phương pháp điều khiển truyền thống: Hệ thống điều khiển mờ theo luật PID cho hiệu quả vượt trội so với điều khiển cơ khí – thủy lực truyền thống, thể hiện qua độ chính xác cao hơn và khả năng tự động điều chỉnh linh hoạt theo điều kiện vận hành.

Thảo luận kết quả

Nguyên nhân của các kết quả trên xuất phát từ việc áp dụng mô hình toán học chi tiết và phương pháp điều khiển hiện đại, giúp hệ thống điều tốc turbine thủy điện nhỏ vận hành ổn định và chính xác hơn. So với các nghiên cứu trước đây chỉ tập trung vào điều khiển cơ khí hoặc thủy lực đơn giản, nghiên cứu này đã tích hợp điều khiển điện tử và mô phỏng số để tối ưu hóa hiệu suất.

Kết quả mô phỏng có thể được trình bày qua các biểu đồ đáp ứng tần số, công suất và góc tải theo thời gian, minh họa sự ổn định và khả năng thích ứng của hệ thống điều khiển. Bảng so sánh các tham số PID và hiệu quả điều khiển cũng giúp làm rõ ảnh hưởng của từng tham số đến chất lượng điều tốc.

Ý nghĩa của nghiên cứu không chỉ nằm ở việc nâng cao hiệu quả vận hành nhà máy thủy điện nhỏ mà còn góp phần đảm bảo chất lượng điện năng cho hệ thống lưới điện quốc gia, giảm thiểu rủi ro quá tốc và sự cố hệ thống.

Đề xuất và khuyến nghị

1. Triển khai áp dụng bộ điều khiển PID tối ưu cho các nhà máy thủy điện nhỏ: Khuyến nghị các đơn vị vận hành tích hợp hệ thống điều khiển tự động hiện đại, nhằm nâng cao độ chính xác và ổn định tần số, giảm thiểu tổn thất điện năng. Thời gian thực hiện trong vòng 1-2 năm, chủ thể là các công ty thủy điện và cơ quan quản lý năng lượng.

2. Đào tạo và nâng cao năng lực kỹ thuật cho nhân viên vận hành: Tổ chức các khóa đào tạo chuyên sâu về mô hình toán học và điều khiển tự động cho đội ngũ kỹ thuật viên, giúp họ hiểu và vận hành hiệu quả hệ thống điều khiển mới. Thời gian đào tạo kéo dài 6-12 tháng, do các trường đại học và trung tâm đào tạo kỹ thuật thực hiện.

3. Nâng cấp hệ thống giám sát và thu thập dữ liệu vận hành: Lắp đặt các cảm biến và thiết bị đo hiện đại để thu thập dữ liệu vận hành theo thời gian thực, phục vụ cho việc phân tích và điều chỉnh hệ thống điều khiển. Chủ thể thực hiện là các nhà máy thủy điện phối hợp với các nhà cung cấp thiết bị công nghiệp.

4. Nghiên cứu mở rộng ứng dụng mô hình điều khiển cho các loại turbine khác và hệ thống điện phức tạp hơn: Khuyến khích các viện nghiên cứu và trường đại học tiếp tục phát triển mô hình và thuật toán điều khiển phù hợp với các điều kiện vận hành đa dạng, nhằm tối ưu hóa hiệu suất toàn hệ thống. Thời gian nghiên cứu dự kiến 3-5 năm.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên gia vận hành nhà máy thủy điện nhỏ: Giúp hiểu rõ về mô hình toán học và phương pháp điều khiển hiện đại, từ đó áp dụng để nâng cao hiệu quả vận hành và ổn định hệ thống.

2. Nhà nghiên cứu và sinh viên ngành tự động hóa và kỹ thuật điện: Cung cấp kiến thức chuyên sâu về điều khiển PID, mô hình động học turbine và máy phát, cũng như ứng dụng phần mềm mô phỏng MATLAB Simulink trong nghiên cứu.

3. Các cơ quan quản lý năng lượng và chính sách phát triển năng lượng tái tạo: Hỗ trợ trong việc xây dựng các tiêu chuẩn kỹ thuật và chính sách hỗ trợ phát triển thủy điện nhỏ bền vững, đảm bảo chất lượng nguồn điện.

4. Nhà sản xuất thiết bị điều khiển và tự động hóa công nghiệp: Tham khảo để phát triển các sản phẩm điều khiển phù hợp với đặc thù vận hành của nhà máy thủy điện nhỏ, nâng cao tính cạnh tranh và hiệu quả sản phẩm.

Câu hỏi thường gặp

1. Tại sao cần nâng cao chất lượng điều tốc turbine thủy điện nhỏ?
   Điều tốc turbine quyết định sự ổn định tần số và công suất của nhà máy thủy điện. Nâng cao chất lượng điều tốc giúp giảm sai số tần số trong phạm vi ±0,2Hz, đảm bảo vận hành ổn định và an toàn cho hệ thống điện.

2. Mô hình toán học nào được sử dụng để mô phỏng hệ thống điều khiển?
   Mô hình bao gồm động học rotor, động học đường ống áp lực, và mô hình điều khiển PID tuyến tính hóa tại điểm vận hành. Mô hình này phản ánh chính xác quá trình chuyển đổi năng lượng và điều chỉnh tốc độ.

3. Phương pháp điều khiển PID có ưu điểm gì so với điều khiển cơ khí truyền thống?
   Điều khiển PID cho phép điều chỉnh tự động, đáp ứng nhanh và chính xác hơn, giảm thiểu dao động và tổn thất, đồng thời dễ dàng tích hợp với hệ thống điều khiển số và giám sát hiện đại.

4. Làm thế nào để xác định các tham số Kp, Ki, Kd trong bộ điều khiển PID?
   Các tham số được xác định bằng phương pháp theo vị trí điểm cực, dựa trên phân tích đa thức đặc trưng của hệ thống vòng kín, nhằm tối ưu hóa đáp ứng và độ ổn định của hệ thống.

5. Ứng dụng phần mềm MATLAB Simulink trong nghiên cứu có vai trò gì?
   MATLAB Simulink được sử dụng để mô phỏng các kịch bản vận hành thực tế, đánh giá hiệu quả điều khiển, kiểm tra đáp ứng hệ thống trong các điều kiện tải khác nhau, từ đó hỗ trợ thiết kế và tối ưu bộ điều khiển.

Kết luận

• Luận văn đã xây dựng thành công mô hình toán học chi tiết và mô hình điều khiển PID nâng cao chất lượng điều tốc turbine thủy điện nhỏ, đáp ứng yêu cầu kỹ thuật về ổn định tần số và công suất.
• Kết quả mô phỏng cho thấy hệ thống điều khiển mới có khả năng đáp ứng nhanh, chính xác, giữ sai số tần số trong phạm vi ±0,2Hz.
• Phương pháp điều khiển mờ theo luật PID vượt trội so với các phương pháp truyền thống, góp phần nâng cao hiệu suất và độ bền thiết bị.
• Đề xuất các giải pháp triển khai thực tế bao gồm áp dụng bộ điều khiển PID, đào tạo nhân lực, nâng cấp hệ thống giám sát và nghiên cứu mở rộng.
• Các bước tiếp theo là triển khai thử nghiệm thực tế tại các nhà máy thủy điện nhỏ, đồng thời phát triển mô hình điều khiển cho các hệ thống phức tạp hơn nhằm tối ưu hóa toàn diện hiệu quả vận hành.

Hành động ngay hôm nay để nâng cao hiệu quả vận hành nhà máy thủy điện nhỏ và góp phần phát triển năng lượng tái tạo bền vững!

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN VỀ NHÀ MÁY THỦY ĐIỆN VÀ VAI TRÒ CỦA THIẾT BỊ BIẾN ĐỔI NĂNG LƯỢNG 1. Nguồn năng lượng tái tạo Năng lượng điện hay còn gọi là điện năng, là dạng năng lượng thứ cấp được tạo ra từ nhiều nguồn năng lượng thứ cấp khác nhau như nhiệt năng (dầu, khí đốt, than, năng lượng phóng xạ, năng lượng mặt trời…), thủy năng (sông, suối, sóng biển, thủy chiều…), năng lượng gió… Đây là loại năng lượng đóng vai trò quan trọng và được sử dụng trên khắp thế giới trong nhiều lĩnh vực của cuộc sống, ngày nay như công nghiệp, nông nghiệp, giao thông, sinh hoạt … Thuỷ năng là một dạng năng lượng tái tạo được. Đây là đặc tính ưu việt nhất của nguồn năng lượng này, các nguồn năng lượng khác như : Nguyên tử, than, dầu… không thể tái tạo được. Trong quá trình biến đổi năng lượng, chỉ có thuỷ năng sau khi biến đổi thành cơ năng rồi biến đổi thành điện năng để phục vụ cho hoạt động sản xuất và sinh hoạt của đời sống con người, còn các dạng năng lượng khác trong quá trình biến đổi không tự tái tạo trong tự nhiên.

Các nhà máy thuỷ điện nhỏ đang được phát triển nhiều ở khu vực vùng sâu vùng xa có điều kiện tự nhiên về nguồn thuỷ năng do địa hình cấu tạo nên. Sự phát triển của khoa học công nghệ, công nghệ thông tin trong những năm gần đây đã làm tăng số lượng các bộ biến đổi tĩnh sử dụng các thiết bị điện tử, đa số các thiết bị áp dụng kỹ thuật tin học sử dụng vào quá trình hoạt động, đặc biệt trong các thiết bị tự động điều khiển, điều chỉnh, tự động kiểm tra, các quá trình tạo và biến đổi năng lượng điện, tất cả các thiết bị đó đều có chung một đòi hỏi về chất lượng nguồn điện cấp từ trạm phát. Về công suất nhà máy phân chia theo công suất lắp đặt, cách phân loại này phụ thuộc từng quốc gia. Ở Việt Nam sự phân loại theo tiêu chuẩn TCVN: 5090 gồm: + Nhà máy thuỷ điện lớn: N ≥ 1000MW + Nhà máy thuỷ điện vừa: 15MW < N < 1000MW + Nhà máy thuỷ điện nhỏ: N ≤ 15MW Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www.

Sơ đồ khai thác thuỷ năng của nhà máy thuỷ điện 1. Sơ đồ khai thác thuỷ năng Nước trên sông, suối chảy từ nguồn ra biển, đi từ cao đến thấp mang theo nó một năng lượng, năng lượng này gọi là thuỷ năng. Các nhà máy thủy điện dựa trên phương pháp tập trung năng lượng như sau: Nước trên các triền sông, suối chảy từ nguồn ra biển, đi từ cao đến thấp mang theo nó một năng lượng, năng lượng này gọi là thủy năng. Người ta lợi dụng các dòng chảy này để nắn dòng, dẫn nước tạo áp lực để sản xuất ra điện năng theo hình 1-1.

Trong thực tế có 3 phương pháp tập trung năng lượng của dòng nước tương ứng với ba sơ đồ nhà máy thủy điện: Nhà máy thủy điện kiểu lòng sông, nhà máy thủy điện đường dẫn và nhà máy thủy điện kiểu tổng hợp. Để xác định năng lượng đó ta chia dòng chảy trên sông thành đoạn ngắn có chiều dài là l, được giới hạn bởi các tiết diện 1-1 và 2-2 của hình 1-2. Sơ đồ khai thác dòng chảy Hình 1-2. Dòng chảy cơ sở Muốn xác định năng lượng tiềm tàng của dòng chảy trong sông thiên nhiên (hình 1-2) từ mặt cắt (1-1) đến (2-2) ta xét năng lượng mà khối nước W di chuyển trong đoạn ấy đã tiêu hao đi, nghĩa là tìm hiệu số năng lượng giữa hai mặt cắt đó: Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www.

Dựa vào phương trình Bec-Nuli chúng ta biết được năng lượng tiềm năng chứa trong thể tích nước W(m3) khi chảy qua mặt cắt (1-1) trong thời gian hp1 1V12 t(s) sẽ là: E1  ( Z1   )w ( Jun) (1.1)  2g Trong đó: + Z1 , Z2 là cao trình mặt nước tại mặt cắt 1-1, 2-2 + hp1, hp2 là áp suất trên mặt nước tại mặt cắt 1-1, 2-2 + γ là trọng lượng thể tích của nước; γ = 9,81.103 N/m3 + V1, V2 là vận tốc dòng chảy tại mặt cắt 1-1, 2-2 + α1, α2 là hệ số xét đến sự phân bố lưu tốc tại mặt cắt 1-1, 2-2 + g là gia tốc trọng trường. Giả thiết rằng trong đoạn sông đang xét không có sông nhánh đổ vào, nghĩa là coi lượng nước W chảy qua mặt cắt (1-1) và (2-2) là không đổi. Khi đó lượng nước W chảy qua mặt cắt (2-2) sẽ có một năng lượng tiềm năng là: hp 2  2V22 E2  ( Z 2   ) ( Jun) (1.2)  2g Ý nghĩa các ký hiệu trong biểu thức (1-2) như các ký hiệu của(1-1).Vậy năng lượng tiềm năng của đoạn sông sẽ là:  hp1 1V1  2  h  V2   E12  E1 - E2  Z1    W   Z 2  p 2  2 2  W   2g    2g     h -h  V 2 -  2V22  (1.3)   Z1  Z 2  p1 p 2  1 1  W ( Jun)   2g  hp Trong đó: , Z , V ,  - áp năng, vị năng, vận tốc trung bình tại mặt cắt và hệ  số điều chỉnh động năng. Phân tích biểu thức (1.3) ta thấy E cũng chính là công sản ra trong t giây để di chuyển lượng nước W từ mặt cắt (1-1) sang (2-2) với cột nước toàn phần là (ký hiệu là H)  h -h  V 2 -  2V22  H12  ( Z1  Z 2 )  p1 p 2  1 1  W (Jun) (1.5) Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www.vn - 15 - Xét cột nước toàn phần, ta thấy nó gồm 3 thành phần: - Cột nước địa hình: H dh  (Z1  Z2 ) (hp1  hp 2 ) - Cột nước áp suất: H as   - Cột nước lưu tốc: H lt  (1V1   2V2 ) 2 2 2g Do đó H1-2 có có: H1-2 = Hđh + Has + Hlt Trong thực tế, trị số áp suất hp1, hp2 ở hai đầu đoạn sông nghiên cứu thường chênh lệch nhau rất ít.

Mặt khác giả thiết lượng nước trong đoạn sông đang xét không đổi, nên khi các đặc trưng về hình dạng của hai mặt cắt sông gần giống nhau thì sẽ dẫn đến V≈V2 ; α1 ≈ α2, nghĩa là coi h p1 hp 2  V2  V2  và 11  2 2   2g 2g Khi bỏ qua sai số không đáng kể biểu thức (1.3) có thể viết dưới dạng đơn giản.7) chính là công thức cho phép ta xác định năng lượng tiềm năng của bất kỳ đoạn sông nào.103 N/m3 vào biểu thức trên thì ta được: E = 9,81.8) Nếu thay đơn vị điện lượng jun bằng kwh với 1kwh =3600.103 jun, ta sẽ có: H .9) 367, 2 Từ biểu thức (1.9) ta có thể xác định công suất N của dòng nước trong một đoạn sông theo công thức chung: N = E /t.11) Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www.vn - 16 - Công thức (1.11) được coi là công thức cơ bản nhất để tính toán thuỷ năng, thường được áp dụng nhiều trong công tác quy hoạch, khảo sát, điều tra trữ lượng thuỷ năng tiềm tàng của sông ngòi. Sơ đồ nhà máy thủy điện Nhà máy thủy điện là một tổ hợp phức tạp, sử dụng năng lượng của sông suối, để sản xuất điện năng bao gồm 3 tuyến theo hình 1-3. Tuyến năng lượng. Tuyến áp +Kênh vào +Cửa van lực: +Đường hầm (gồm Tháp và van) Hạ lưu: -Hồ chứa +Đường ống Nhà máy : - Kênh xả -Bể áp lực + Thiết bị cơ khí chính; Turbine -Bể lắng cho từng tổ máy; Phụ : (các thiết bị - Các cửa khác) cát van hạ lưu + Thiết bị điện kỹ thuật -Đập tràn - Tổ máy Turbine Các van xả + Turbine, cánh hướng … + Bộ điều tốc M¸y ph¸t + M¸y ph¸t + HÖ thèng kÝch tõ.

Sơ đồ các tuyến của nhà máy thủy điện Sơ đồ tuyến gồm: Tuyến áp lực (tuyến đầu mối); Tuyến năng lượng; Tuyến hạ lưu. Nhà máy thuỷ điện kiểu lòng sông (hay sau đập) Để tập trung năng lượng người ta dùng đập cột áp H là độ chênh mực nước trước và sau đập (tương ứng thượng lưu và hạ lưu). Đập có hồ chứa nước lớn để điều tiết lưu lượng dòng sông. Nhà máy thường đặt sau đập đối với cột nước lớn, hoặc là một bộ phận của đập đối với cột nước nhỏ.

Các trạm thuỷ điện với phương pháp tập trung năng lượng bằng đập, gọi là nhà máy kiểu lòng sông hay sau đập. Áp dụng cho các con sông ở đồng bằng, trung du nơi có độ dốc lòng sông nhỏ, lưu lượng sông lớn. Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www.vn - 17 - Trong thực tế, chiều cao của đập bị hạn chế bởi kỹ thuật đắp đập và diện tích bị ngập. Cột áp ở các trạm thủy điện này không lớn, thông thường không lớn hơn 30 đến 40m.

Sơ đồ Nhà máy thủy điện kiểu lòng sông 1. Nhà máy thủy điện đường dẫn Nước được ngăn bởi một đập thấp rồi chảy theo đường dẫn (kênh, máng, tuylen, ống dẫn) đến nhà máy thủy điện. Cột áp cơ bản là do đường dẫn tạo nên, còn đập chỉ để ngăn nước lại để đưa vào đường dẫn. Đường dẫn có độ dốc nhỏ hơn độ dốc lòng sông.

Kiểu trạm này thường dùng ở các sông suối có độ dốc lòng sông lớn và lưu lượng nhỏ. Sơ đồ Nhà máy thủy điện kiểu đường dẫn 1. Nhà máy thủy điện tổng hợp Nhà máy thuỷ điện tổng hợp được thể hiện trên hình 1-6. Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www.

Sơ đồ nhà máy thuỷ điện kiểu tổng hợp. Năng lượng nước được tập trung là nhờ đập và cả đường dẫn. Cột áp của trạm gồm 2 phần: một phần do đập tạo nên, phần còn lại do đường dẫn tạo nên. Nhà máy kiểu này được dùng cho các đoạn sông có độ dốc nhỏ, thì xây đập ngăn nước và hồ chứa, còn ở phía dưới có độ dốc lớn thì xây dựng đường dẫn.
