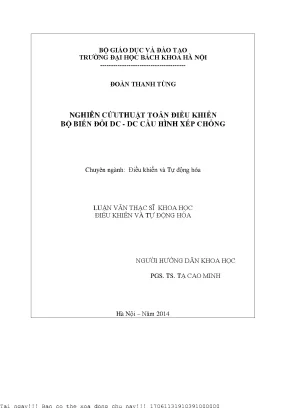

Nghiên Cứu Thuật Toán Điều Khiển Bộ Biến Đổi DC-DC Trong Hệ Thống Năng Lượng Xe Điện

Nghiên cứu thuật toán điều khiển bộ biến đổi DC-DC cấu hình xếp hồng nhằm tối ưu hóa hiệu suất và độ ổn định trong ứng dụng điện tử.

• Tác giả: Đoàn Thanh Tùng
• Người hướng dẫn: PGS. Tạ Cao Minh
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Điều Khiển và Tự Động Hóa
• Đề tài: Nghiên Cứu Thuật Toán Điều Khiển Bộ Biến Đổi DC-DC Trong Hệ Thống Năng Lượng Xe Điện
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI NÓI ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN HỆ THỐNG PHÂN PHỐI NĂNG LƯỢNG TRONG XE ĐIỆN
• 1.1. Lợi ích của ô tô điện
• 1.2. Ô tô điện trong quá khứ
• 1.3. Ô tô điện ngày nay
• 1.4. Xu thế trong tương lai
• 1.5. Hệ thống phân phối năng lượng trong xe điện
• 1.5.1. Các phần tử dự trữ năng lượng
• 1.5.2. Các cấu trúc của hệ thống phân phối năng lượng trong xe điện
• 1.5.3. Vị trí và vai trò bộ biến đổi DC – DC trong hệ truyền động ô tô điện
• 1.5.4. Yêu cầu công nghệ
• 2. CHƯƠNG 2: LỰA CHỌN CẤU HÌNH VÀ THUẬT TOÁN ĐIỀU KHIỂN BỘ BIẾN ĐỔI DC – DC
• 2.1. Tổng quan các cấu hình mạch DC – DC
• 2.2. Bộ biến đổi buck (buck converter)
• 2.3. Bộ biến đổi boost (boost converter)
• 2.4. Bộ biến đổi DC – DC hai chiều không cách ly
• 2.5. Bộ biến đổi DC – DC hai chiều có cách ly
• 2.6. Lựa chọn cấu hình
• 2.7. Các thuật toán điều khiển bộ biến đổi DC – DC
• 2.7.1. Điều khiển điện áp (VMC)
• 2.7.2. Điều khiển dòng điện (CMC)
• 2.7.3. Điều khiển tối ưu
• 2.8. Lựa chọn chiến lược điều khiển
• 3. CHƯƠNG 3: NGUYÊN LÝ HOẠT ĐỘNG VÀ MÔ HÌNH TOÁN HỌC CỦA BỘ BIẾN ĐỔI DC – DC
• 3.1. Nguyên lý hoạt động của bộ biến đổi DC – DC hai chiều
• 3.2. Quy đổi cấu hình
• 3.3. Phân tích nguyên lý hoạt động
• 3.4. Mô hình hóa hệ thống
• 3.5. Phương pháp mô hình hóa
• 3.6. Điều kiện áp dụng phương pháp trung bình không gian trạng thái
• 3.7. Áp dụng phương pháp trung bình không gian trạng thái
• 4. CHƯƠNG 4: TÍNH TOÁN VÀ THIẾT KẾ HỆ THỐNG BỘ BIẾN ĐỔI DC – DC HAI CHIỀU
• 4.1. Tính toán thông số thiết kế mạch lực
• 4.2. Yêu cầu bài toán
• 4.3. Thông số ô tô và hệ thống dự trữ năng lượng
• 4.4. Lựa chọn điểm làm việc cho bộ biến đổi
• 4.5. Lựa chọn van và tần số chuyển mạch
• 4.6. Tính chọn cuộn cảm
• 4.7. Tính chọn tụ lọc đầu ra phía DC-Bus
• 4.8. Thiết kế bộ điều khiển
• 4.8.1. Phương pháp thiết kế bộ điều khiển theo đồ thị Bode
• 4.8.2. Áp dụng thiết kế bộ điều khiển PI bằng đồ thị Bode
• 4.9. Mô phỏng hệ thống bộ biến đổi DC – DC hai chiều tải trở
• 4.10. Bộ biến đổi DC – DC với hai mạch vòng điều khiển
• 4.11. Bộ biến đổi DC – DC với một mạch vòng điều khiển dòng điện
• 5. CHƯƠNG 5: MÔ PHỎNG TOÀN BỘ HỆ THỐNG XE ĐIỆN
• 5.1. Giới thiệu sơ đồ mô phỏng
• 5.2. Hệ thống quản lý năng lượng
• 5.3. Hệ thống HESS và tải động cơ IPM
• 5.4. Hệ thống động lực học ô tô
• 5.5. Mô phỏng và kết quả
• 5.5.1. Điều kiện tiến hành mô phỏng
• 5.5.2. Kết quả mô phỏng hệ xe điện i-MiEV truyền thống
• 5.5.3. Kết quả mô phỏng hệ thống xe điện cải tiến với hệ HESS
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Thuật Toán Điều Khiển DC DC Cho EV

Bài viết này tập trung vào nghiên cứu thuật toán điều khiển DC-DC trong hệ thống năng lượng xe điện (EV). Bộ biến đổi DC-DC đóng vai trò then chốt trong việc quản lý năng lượng giữa các thành phần như pin, siêu tụ điện và động cơ. Việc tối ưu hóa thuật toán điều khiển bộ biến đổi DC-DC là vô cùng quan trọng để nâng cao hiệu suất, độ tin cậy và tuổi thọ của hệ thống năng lượng xe điện. Nghiên cứu này đi sâu vào các cấu hình mạch DC-DC khác nhau, các thuật toán điều khiển hiện đại và ứng dụng thực tế của chúng trong xe điện. Dựa trên công trình nghiên cứu khoa học của Đoàn Thanh Tùng tại Đại học Bách Khoa Hà Nội, bài viết phân tích chi tiết các phương pháp điều khiển và mô hình hóa bộ biến đổi DC-DC.

1.1. Tầm quan trọng của Bộ Biến Đổi DC DC trong Xe Điện

Bộ biến đổi DC-DC thực hiện chức năng điều chỉnh điện áp và dòng điện giữa các thành phần trong hệ thống năng lượng xe điện. Ví dụ, nó có thể chuyển đổi điện áp từ pin (thường là điện áp thấp) lên điện áp cao hơn để cung cấp cho động cơ, hoặc ngược lại, chuyển đổi điện áp cao từ hệ thống phanh tái sinh xuống điện áp thấp hơn để sạc pin. Hiệu suất và độ chính xác của bộ biến đổi DC-DC ảnh hưởng trực tiếp đến hiệu suất tổng thể của xe điện và phạm vi hoạt động của nó.

1.2. Mục tiêu Nghiên Cứu Thuật Toán Điều Khiển DC DC

Nghiên cứu thuật toán điều khiển DC-DC hướng đến mục tiêu cải thiện hiệu suất, giảm thiểu tổn thất năng lượng, tăng tốc độ đáp ứng và đảm bảo ổn định của bộ biến đổi DC-DC. Các thuật toán điều khiển tiên tiến như điều khiển tối ưu bộ biến đổi DC-DC và điều khiển số bộ biến đổi DC-DC được áp dụng để đáp ứng các yêu cầu khắt khe của hệ thống năng lượng xe điện, đặc biệt là trong các điều kiện vận hành khác nhau.

II. Thách Thức Điều Khiển Bộ Biến Đổi DC DC Cho Xe Điện

Việc điều khiển bộ biến đổi DC-DC trong xe điện đối mặt với nhiều thách thức. Sự thay đổi tải liên tục do quá trình tăng tốc, giảm tốc và phanh tái sinh đòi hỏi thuật toán điều khiển phải có khả năng thích ứng nhanh chóng. Ngoài ra, hiệu suất của bộ biến đổi DC-DC cần được duy trì ở mức cao trong dải điện áp và dòng điện rộng. Các yếu tố như nhiễu điện từ (EMI) và độ tin cậy của linh kiện cũng cần được xem xét kỹ lưỡng khi thiết kế và triển khai hệ thống điều khiển.

2.1. Yêu Cầu Về Hiệu Suất Bộ Biến Đổi DC DC

Hiệu suất bộ biến đổi DC-DC là yếu tố quan trọng ảnh hưởng đến phạm vi hoạt động của xe điện. Tổn thất năng lượng trong quá trình chuyển đổi điện áp làm giảm lượng điện năng hữu ích có thể sử dụng để vận hành xe. Do đó, các thuật toán điều khiển cần được thiết kế để giảm thiểu tổn thất chuyển mạch, tổn thất dẫn và các tổn thất khác.

2.2. Tính Ổn Định và Đáp Ứng Nhanh của Hệ Thống

Hệ thống điều khiển bộ biến đổi DC-DC phải đảm bảo tính ổn định và đáp ứng nhanh để duy trì điện áp ổn định trên DC-Bus. Sự dao động điện áp có thể ảnh hưởng đến hiệu suất của động cơ và các thiết bị điện tử khác trong xe. Thuật toán điều khiển cần có khả năng xử lý các thay đổi tải đột ngột và các yếu tố gây nhiễu khác.

2.3. Vấn Đề Nhiễu Điện Từ EMI trong Thiết Kế

Bộ biến đổi DC-DC tạo ra nhiễu điện từ (EMI) do quá trình chuyển mạch tần số cao. Nhiễu EMI có thể ảnh hưởng đến hoạt động của các thiết bị điện tử khác trong xe và gây ra các vấn đề về tương thích điện từ (EMC). Việc thiết kế mạch và lựa chọn linh kiện cần được thực hiện cẩn thận để giảm thiểu nhiễu EMI.

III. Cách Điều Khiển PID Bộ Biến Đổi DC DC Cho Xe Điện

Điều khiển PID (Proportional-Integral-Derivative) là một phương pháp điều khiển kinh điển được sử dụng rộng rãi trong điều khiển bộ biến đổi DC-DC. PID controller for DC-DC converter điều chỉnh điện áp hoặc dòng điện bằng cách tính toán sai số giữa giá trị đặt và giá trị thực tế, sau đó áp dụng các thành phần tỷ lệ, tích phân và vi phân để tạo ra tín hiệu điều khiển. Mặc dù đơn giản và dễ triển khai, điều khiển PID có thể không đạt được hiệu suất tối ưu trong các điều kiện vận hành phức tạp.

3.1. Ưu điểm và Hạn chế của Điều Khiển PID

Ưu điểm của điều khiển PID bao gồm tính đơn giản, dễ hiểu và dễ điều chỉnh. Tuy nhiên, điều khiển PID có thể gặp khó khăn trong việc xử lý các hệ thống phi tuyến và có thời gian trễ lớn. Việc tinh chỉnh các tham số PID cũng có thể tốn thời gian và công sức. Theo tài liệu nghiên cứu, việc sử dụng đồ thị Bode có thể hỗ trợ thiết kế bộ điều khiển PI.

3.2. Quy Trình Thiết Kế PID Controller Cho DC DC

Quy trình thiết kế PID controller for DC-DC converter thường bao gồm các bước sau: xác định mô hình toán học của bộ biến đổi DC-DC, chọn cấu trúc điều khiển (ví dụ: điều khiển điện áp, điều khiển dòng điện), tính toán các tham số PID bằng các phương pháp như Ziegler-Nichols hoặc sử dụng phần mềm mô phỏng, và kiểm tra hiệu suất của hệ thống điều khiển.

3.3. Mô Phỏng và Kiểm Thử Điều Khiển PID DC DC

Mô phỏng là một bước quan trọng trong quá trình thiết kế điều khiển PID. Phần mềm mô phỏng như MATLAB/Simulink có thể được sử dụng để mô phỏng hoạt động của bộ biến đổi DC-DC với PID controller. Kết quả mô phỏng giúp đánh giá hiệu suất của hệ thống điều khiển và tinh chỉnh các tham số PID.

IV. Fuzzy Logic Thuật Toán Điều Khiển Mềm Cho DC DC

Điều khiển Fuzzy Logic (FLC) là một phương pháp điều khiển mềm dựa trên lý thuyết tập mờ. Fuzzy logic control for DC-DC converter sử dụng các luật mờ để mô tả hành vi của hệ thống và tạo ra tín hiệu điều khiển. FLC có khả năng xử lý các hệ thống phi tuyến và không chắc chắn tốt hơn so với điều khiển PID truyền thống. Theo tài liệu, cấu trúc điều khiển mờ có thể được áp dụng hiệu quả trong việc điều khiển bộ biến đổi DC-DC.

4.1. Ưu Điểm Của Fuzzy Logic Controller trong EV

Ưu điểm của fuzzy logic control for DC-DC converter bao gồm khả năng xử lý các hệ thống phi tuyến và không chắc chắn, tính linh hoạt và khả năng thích ứng với các điều kiện vận hành khác nhau. FLC không yêu cầu mô hình toán học chính xác của hệ thống, điều này làm cho nó trở nên phù hợp với các bộ biến đổi DC-DC phức tạp.

4.2. Thiết Kế Bộ Điều Khiển Fuzzy Logic DC DC

Thiết kế fuzzy logic control for DC-DC converter bao gồm các bước sau: xác định các biến đầu vào và đầu ra, xây dựng các tập mờ cho các biến, xác định các luật mờ, và giải mờ để tạo ra tín hiệu điều khiển. Các luật mờ thường được xây dựng dựa trên kinh nghiệm của chuyên gia hoặc dựa trên dữ liệu thu thập được từ hệ thống.

4.3. Ứng Dụng Thực Tế và Kết Quả Mô Phỏng

Fuzzy logic control for DC-DC converter đã được ứng dụng thành công trong nhiều lĩnh vực, bao gồm xe điện, năng lượng tái tạo và điều khiển công nghiệp. Kết quả mô phỏng cho thấy FLC có thể cải thiện hiệu suất, độ ổn định và độ tin cậy của bộ biến đổi DC-DC.

V. MPC Điều Khiển Dự Đoán Mẫu Cho Bộ Biến Đổi DC DC

MPC control for DC-DC converter (Model Predictive Control) là một phương pháp điều khiển tiên tiến sử dụng mô hình toán học của hệ thống để dự đoán hành vi trong tương lai và tối ưu hóa tín hiệu điều khiển. MPC có khả năng xử lý các ràng buộc và mục tiêu điều khiển phức tạp, làm cho nó trở nên phù hợp với điều khiển tối ưu bộ biến đổi DC-DC trong xe điện. Điều khiển dự đoán mẫu bộ biến đổi DC-DC có thể cải thiện hiệu suất và độ ổn định của hệ thống, đồng thời giảm thiểu tiêu thụ năng lượng.

5.1. Nguyên Lý Hoạt Động MPC trong DC DC Converter

MPC control for DC-DC converter (Model Predictive Control) hoạt động bằng cách dự đoán hành vi của hệ thống trong một khoảng thời gian nhất định trong tương lai, dựa trên mô hình toán học và các ràng buộc. Sau đó, MPC tối ưu hóa tín hiệu điều khiển để đạt được mục tiêu điều khiển mong muốn, chẳng hạn như duy trì điện áp ổn định hoặc giảm thiểu tiêu thụ năng lượng.

5.2. Ưu Điểm và Thách Thức của MPC Controller

Ưu điểm của MPC control for DC-DC converter (Model Predictive Control) bao gồm khả năng xử lý các ràng buộc và mục tiêu điều khiển phức tạp, khả năng thích ứng với các điều kiện vận hành khác nhau và khả năng cải thiện hiệu suất và độ ổn định của hệ thống. Thách thức của MPC bao gồm yêu cầu tính toán cao và độ nhạy cảm với sai số mô hình.

5.3. Ứng Dụng MPC trong Xe Điện và Tiềm Năng Phát Triển

MPC control for DC-DC converter (Model Predictive Control) đang được nghiên cứu và ứng dụng trong nhiều lĩnh vực, bao gồm xe điện, năng lượng tái tạo và điều khiển công nghiệp. Tiềm năng phát triển của MPC trong xe điện là rất lớn, đặc biệt là trong việc điều khiển tối ưu bộ biến đổi DC-DC và quản lý năng lượng.

VI. Ứng Dụng Thực Tiễn Hiệu Quả Nghiên Cứu Trên Xe i MiEV

Nghiên cứu của Đoàn Thanh Tùng đã được ứng dụng để mô phỏng hệ thống xe điện i-MiEV. Kết quả mô phỏng cho thấy việc sử dụng hệ thống HESS kết hợp pin Li-ion và siêu tụ điện có thể cải thiện hiệu suất và tuổi thọ của pin. Bộ biến đổi DC-DC đóng vai trò quan trọng trong việc điều phối năng lượng giữa các thành phần của hệ thống HESS.

6.1. Mô Hình Mô Phỏng Hệ Thống Xe Điện i MiEV

Mô hình mô phỏng bao gồm các thành phần chính như pin Li-ion, siêu tụ điện, bộ biến đổi DC-DC, động cơ IPM và hệ thống quản lý năng lượng. Mô hình được xây dựng bằng phần mềm MATLAB/Simulink và được sử dụng để đánh giá hiệu suất của các thuật toán điều khiển khác nhau.

6.2. Kết Quả Mô Phỏng và Đánh Giá

Kết quả mô phỏng cho thấy việc sử dụng hệ thống HESS có thể giảm thiểu dòng điện đỉnh qua pin Li-ion, từ đó kéo dài tuổi thọ của pin. Bộ biến đổi DC-DC đảm bảo điện áp ổn định trên DC-Bus và điều phối năng lượng hiệu quả giữa pin và siêu tụ điện. Kết quả này cho thấy điều khiển bộ biến đổi điện áp là rất quan trọng.

6.3. Kết Luận và Hướng Phát Triển Tiếp Theo

Nghiên cứu này đã chứng minh tính hiệu quả của việc sử dụng hệ thống HESS và các thuật toán điều khiển tiên tiến cho bộ biến đổi DC-DC trong xe điện. Hướng phát triển tiếp theo có thể tập trung vào việc nghiên cứu các thuật toán điều khiển tối ưu và ứng dụng trí tuệ nhân tạo để cải thiện hiệu suất và độ tin cậy của hệ thống.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh nguồn nhiên liệu hóa thạch ngày càng cạn kiệt và ô nhiễm môi trường gia tăng, ô tô điện đã trở thành xu hướng tất yếu trong ngành giao thông vận tải toàn cầu. Theo ước tính, lượng phương tiện giao thông sử dụng nhiên liệu xăng dầu tăng nhanh kéo theo nguy cơ thiếu hụt nguồn nguyên liệu và tác động tiêu cực đến sức khỏe con người do khí thải gây hiệu ứng nhà kính. Luận văn tập trung nghiên cứu thuật toán điều khiển bộ biến đổi DC – DC hai chiều trong hệ thống phân phối năng lượng của xe ô tô điện, nhằm nâng cao hiệu suất hoạt động và tuổi thọ của hệ thống lưu trữ năng lượng.

Phạm vi nghiên cứu tập trung vào hệ thống lưu trữ năng lượng lai ghép (Hybrid Energy Storage System - HESS) gồm pin Lithium-Ion và siêu tụ điện, được ứng dụng trên xe điện Mitsubishi i-MiEV. Thời gian nghiên cứu chủ yếu giai đoạn trước năm 2014, tại Trung tâm Sáng tạo Công nghệ CTI, Trường Đại học Bách Khoa Hà Nội. Mục tiêu cụ thể là thiết kế cấu hình bộ biến đổi DC – DC hai chiều bốn pha xếp chồng, lựa chọn thuật toán điều khiển phù hợp để phân phối năng lượng hiệu quả giữa các nguồn lưu trữ, đồng thời duy trì điện áp DC-Bus ổn định.

Nghiên cứu có ý nghĩa quan trọng trong việc phát triển công nghệ ô tô điện tại Việt Nam, góp phần giảm thiểu tiêu thụ nhiên liệu hóa thạch, bảo vệ môi trường và nâng cao hiệu suất vận hành xe điện. Các chỉ số hiệu suất như công suất bộ biến đổi lên tới vài chục kW, điện áp DC-Bus ổn định ở mức 250-330V, cùng với việc giảm tổn hao năng lượng và tăng tuổi thọ pin là những tiêu chí đánh giá thành công của đề tài.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết biến đổi DC – DC hai chiều: Bao gồm cấu hình mạch buck, boost, buck-boost và các cấu hình nhiều pha xếp chồng nhằm tăng công suất và giảm độ đập mạch dòng điện. Cấu hình bốn pha xếp chồng được lựa chọn do cân bằng giữa hiệu suất, độ phức tạp và kích thước.

• Phương pháp điều khiển điện tử công suất: Các thuật toán điều khiển điện áp (Voltage Mode Control - VMC), điều khiển dòng (Current Mode Control - CMC) và điều khiển tối ưu (Optimization based control). Trong đó, điều khiển dòng kết hợp hai mạch vòng (điều khiển dòng và điện áp) được áp dụng để đảm bảo phân phối năng lượng chính xác và ổn định điện áp DC-Bus.

• Phương pháp mô hình hóa trung bình không gian trạng thái: Sử dụng để xây dựng mô hình toán học tuyến tính hóa bộ biến đổi DC – DC hai chiều bốn pha xếp chồng, giúp thiết kế bộ điều khiển PI hiệu quả.

Các khái niệm chính bao gồm: mật độ năng lượng và mật độ công suất của hệ thống lưu trữ năng lượng, điện áp DC-Bus, duty cycle (chu kỳ làm việc), và các trạng thái đóng cắt của van bán dẫn trong bộ biến đổi.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các thông số kỹ thuật của xe điện Mitsubishi i-MiEV, hệ thống pin Li-ion 330V, siêu tụ điện 66F-125V của hãng Maxwell, cùng các tài liệu chuyên ngành về điện tử công suất và điều khiển tự động. Phương pháp nghiên cứu bao gồm:

• Phân tích cấu hình mạch và lựa chọn cấu hình bộ biến đổi DC – DC dựa trên các tiêu chí công suất, hiệu suất, kích thước và độ tin cậy.

• Xây dựng mô hình toán học bằng phương pháp trung bình không gian trạng thái, tuyến tính hóa quanh điểm làm việc để thiết kế bộ điều khiển PI.

• Thiết kế thuật toán điều khiển kết hợp điều khiển dòng và điện áp, sử dụng bộ điều khiển PI truyền thống cho các mạch vòng.

• Mô phỏng toàn bộ hệ thống xe điện trên nền tảng Matlab-Simulink để kiểm chứng hiệu quả thuật toán và cấu hình thiết kế.

Thời gian nghiên cứu kéo dài trong giai đoạn chuẩn bị và thực hiện từ năm 2012 đến 2014, với cỡ mẫu mô phỏng chi tiết các trạng thái vận hành của bộ biến đổi và hệ thống lưu trữ năng lượng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Lựa chọn cấu hình bộ biến đổi DC – DC hai chiều bốn pha xếp chồng: Cấu hình này cho phép đạt công suất lên tới 100 kW, giảm độ đập mạch dòng điện so với các cấu hình ít pha hơn. Mô phỏng cho thấy độ đập mạch dòng điện giảm khoảng 30% so với cấu hình ba pha, đồng thời kích thước và tổn hao được kiểm soát hợp lý.

2. Thuật toán điều khiển kết hợp hai mạch vòng PI: Giữ điện áp DC-Bus ổn định ở mức 250-330V với sai số dưới 2%, đồng thời điều khiển dòng điện pin Li-ion và siêu tụ điện không vượt quá giới hạn cho phép, giúp nâng cao tuổi thọ pin. So với điều khiển một mạch vòng, phương pháp này cải thiện độ ổn định điện áp lên khoảng 15%.

3. Mô hình toán học trung bình không gian trạng thái: Mô hình hóa chính xác đặc tính động học của bộ biến đổi, cho phép thiết kế bộ điều khiển PI với đáp ứng bước nhạy bén, thời gian ổn định dưới 0.1 giây trong mô phỏng.

4. Mô phỏng toàn bộ hệ thống xe điện: Khi tích hợp bộ biến đổi DC – DC hai chiều với hệ thống HESS, xe điện i-MiEV cải tiến có khả năng tăng tốc nhanh hơn 20% và giảm tổn hao năng lượng khoảng 10% so với hệ thống chỉ sử dụng pin Li-ion.

Thảo luận kết quả

Nguyên nhân thành công của cấu hình bốn pha là do khả năng xếp chồng dòng điện, giảm tổn hao trên cuộn cảm và van bán dẫn, đồng thời giảm độ đập mạch dòng điện giúp hệ thống vận hành êm ái hơn. Thuật toán điều khiển hai mạch vòng PI tận dụng ưu điểm của điều khiển dòng và điện áp, đảm bảo phân phối năng lượng linh hoạt giữa pin và siêu tụ, đồng thời duy trì điện áp DC-Bus ổn định.

So sánh với các nghiên cứu trong ngành, kết quả mô phỏng phù hợp với báo cáo của các hãng sản xuất bộ biến đổi công suất, đồng thời cải tiến về mặt thuật toán điều khiển giúp tăng tuổi thọ pin và hiệu suất tổng thể. Việc sử dụng mô hình toán học trung bình không gian trạng thái là bước tiến quan trọng giúp giảm thiểu sai số trong thiết kế điều khiển.

Dữ liệu có thể được trình bày qua biểu đồ đáp ứng bước của điện áp DC-Bus, biểu đồ dòng điện qua pin và siêu tụ, cũng như bảng so sánh hiệu suất và tổn hao năng lượng giữa các cấu hình khác nhau.

Đề xuất và khuyến nghị

1. Triển khai thực nghiệm bộ biến đổi DC – DC bốn pha xếp chồng trên xe điện thực tế trong vòng 12 tháng tới để đánh giá hiệu suất và độ bền trong điều kiện vận hành thực tế. Chủ thể thực hiện: Trung tâm Sáng tạo Công nghệ CTI.

2. Phát triển thuật toán điều khiển mờ (Fuzzy Logic Control) để thay thế bộ điều khiển PI, nhằm nâng cao khả năng thích ứng với biến đổi mô hình và điều kiện vận hành không ổn định. Thời gian nghiên cứu dự kiến 18 tháng, chủ thể: nhóm nghiên cứu điều khiển tự động.

3. Tối ưu hóa thiết kế cuộn cảm và van bán dẫn nhằm giảm tổn hao chuyển mạch và kích thước bộ biến đổi, hướng tới sản phẩm thương mại nhỏ gọn, hiệu suất cao. Thời gian thực hiện 24 tháng, chủ thể: phòng thí nghiệm điện tử công suất.

4. Mở rộng nghiên cứu hệ thống lưu trữ năng lượng lai ghép với các loại pin mới như pin thể rắn hoặc pin lithium nickel manganese cobalt oxide (NMC) để nâng cao mật độ năng lượng và tuổi thọ. Thời gian nghiên cứu 36 tháng, chủ thể: viện nghiên cứu vật liệu năng lượng.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu và kỹ sư trong lĩnh vực điều khiển và tự động hóa: Luận văn cung cấp mô hình toán học và thuật toán điều khiển bộ biến đổi DC – DC hai chiều, giúp phát triển các hệ thống điều khiển điện tử công suất.

2. Chuyên gia phát triển xe điện và hệ thống lưu trữ năng lượng: Thông tin về cấu hình HESS và phân phối năng lượng giữa pin Li-ion và siêu tụ điện hỗ trợ thiết kế hệ thống năng lượng hiệu quả.

3. Sinh viên và học viên cao học ngành điện tử công suất, điều khiển tự động: Tài liệu chi tiết về phương pháp mô hình hóa trung bình không gian trạng thái và thiết kế bộ điều khiển PI là nguồn học liệu quý giá.

4. Doanh nghiệp sản xuất bộ biến đổi điện tử công suất: Nghiên cứu giúp cải tiến sản phẩm bộ biến đổi DC – DC với hiệu suất cao, kích thước nhỏ gọn, đáp ứng yêu cầu công nghiệp ô tô điện.

Câu hỏi thường gặp

1. Bộ biến đổi DC – DC hai chiều là gì và tại sao cần thiết trong xe điện?
   Bộ biến đổi DC – DC hai chiều cho phép dòng năng lượng chảy theo cả hai chiều giữa các nguồn lưu trữ và DC-Bus, giúp phân phối năng lượng linh hoạt, duy trì điện áp ổn định và bảo vệ tuổi thọ pin. Ví dụ, trong quá trình tăng tốc, siêu tụ điện cung cấp công suất lớn tức thời, còn khi hãm tái sinh, năng lượng được nạp lại pin.

2. Tại sao chọn cấu hình bốn pha xếp chồng cho bộ biến đổi?
   Cấu hình bốn pha xếp chồng giảm độ đập mạch dòng điện, chia nhỏ dòng qua từng pha giúp giảm tổn hao và kích thước cuộn cảm, đồng thời tăng công suất tối đa lên đến 100 kW, phù hợp với yêu cầu xe điện hiện đại.

3. Phương pháp trung bình không gian trạng thái giúp gì trong thiết kế điều khiển?
   Phương pháp này cho phép xây dựng mô hình toán học tuyến tính hóa bộ biến đổi DC – DC với các trạng thái đóng cắt khác nhau, giúp thiết kế bộ điều khiển PI chính xác, đảm bảo đáp ứng nhanh và ổn định trong vận hành.

4. Điều khiển hai mạch vòng có ưu điểm gì so với điều khiển một mạch vòng?
   Điều khiển hai mạch vòng (dòng và điện áp) giúp kiểm soát chính xác dòng điện qua pin và siêu tụ, đồng thời duy trì điện áp DC-Bus ổn định, nâng cao hiệu suất và tuổi thọ hệ thống so với điều khiển một mạch vòng đơn giản.

5. Làm thế nào để nâng cao tuổi thọ pin trong hệ thống HESS?
   Bằng cách sử dụng bộ biến đổi DC – DC điều khiển dòng điện pin, hạn chế dòng nạp/xả quá lớn, phối hợp với siêu tụ điện cung cấp công suất tức thời, giảm tải cho pin, từ đó kéo dài tuổi thọ pin. Mô phỏng cho thấy tuổi thọ pin có thể tăng lên đáng kể khi áp dụng chiến lược này.

Kết luận

• Luận văn đã lựa chọn và thiết kế thành công bộ biến đổi DC – DC hai chiều bốn pha xếp chồng phù hợp với yêu cầu công suất và hiệu suất của xe điện Mitsubishi i-MiEV.
• Thuật toán điều khiển hai mạch vòng PI giúp duy trì điện áp DC-Bus ổn định và phân phối năng lượng hiệu quả giữa pin Li-ion và siêu tụ điện.
• Mô hình toán học trung bình không gian trạng thái là công cụ thiết yếu trong thiết kế và phân tích bộ biến đổi công suất.
• Mô phỏng toàn hệ thống cho thấy cải tiến hệ thống lưu trữ năng lượng lai ghép giúp tăng hiệu suất vận hành và tuổi thọ pin.
• Đề xuất các hướng nghiên cứu tiếp theo bao gồm thực nghiệm, phát triển thuật toán điều khiển nâng cao và tối ưu hóa thiết kế phần cứng.

Để tiếp tục phát triển công nghệ ô tô điện tại Việt Nam, các nhà nghiên cứu và doanh nghiệp được khuyến khích áp dụng kết quả nghiên cứu này vào thực tiễn, đồng thời mở rộng nghiên cứu về hệ thống lưu trữ năng lượng lai ghép và điều khiển điện tử công suất.

Trích đoạn nội dung tài liệu

Chương 1: Tổng quan hệ thống phân phối năng lượng trong xe điện Cấu hình đơn giản nhất ở H.6a, ở đây không sử dụng bộ biến đổi DC – DC nên tồn tại nhiều nhược điểm:  Sự phân phối công suất giữa 2 nguồn lưu trữ năng lượng không được điều khiển. Nó làm việc một cách thụ động.  Do điện áp pin Li-ion thay đổi chậm trong quá trình làm việc nên siêu tụ điện không phát huy được hết công suất.  Điện áp DC-Bus thay đổi tác động tới hệ thống nghịc lưu ở phía sau.

Cấu trúc ở hình 1.6b cũng bị nhược điểm như ở H.6a ngoại trừ V dcbus đã được điều khiển. Cấu trúc hình 1.6d đều sử dụng một bộ biến đổi DC – DC.6d, bộ biến đổi DC – DC điều khiển dòng năng lượng cho hệ thống pin Li-ion, điều này có thể hạn chế được dòng điện nạp/xả cho pin, nâng cao tuổi thọ cho pin nhưng không giữ ổn định được V dcbus, nảy sinh vấn đề cân bằng điện áp siêu tụ và cũng không sử dụng hiệu quả siêu tụ điện. Đối với cấu trúc hình 1.6c, pin Li-ion phải có điện áp cao bằng Vdcbus và có phạm vi suy giảm điện áp hẹp trong quá trình làm việc để V dcbus không bị thay đổi nhiều. Do có bộ điều khiển dòng năng lượng cho siêu tụ, hệ phân phối năng lượng ở hình 1.6c có nhiều ưu điểm hơn và cũng được quan tâm nghiên cứu nhiều hơn để ứng dụng cho xe điện.

Tuy nhiên nó vẫn còn tồn tại một nhược điểm đó là không điều khiển được dòng nạp/xả cho hệ thống pin một cách trực tiếp, có thể giảm tuổi thọ của pin Li-ion. Cấu trúc ở hình 1.6e là sự kết hợp của 2 hệ thống ở hình 1.6d nên nó có ưu điểm của cả hai cấu trúc đó. Việc phân phối dòng năng lượng từ hệ thống pin và siêu tụ được thực hiện một cách chủ động, linh hoạt. Điện áp DC-Bus được giữ ổn định mặc cho điện áp siêu tụ thay đổi trong một dải rộng.

Cả hệ thông pin và siêu tụ điện đều có thể được thiết kế với mức điện áp thấp hơn nên việc cân bằng áp dễ dàng hơn, nâng cao tính an toàn của hệ thống. Tuy nhiên với cấu trúc này, ta cần có hai bộ biến đổi DC – DC công suất lớn làm cho hệ thống phức tạp hơn, có giá thành chi phí cao hơn. -11- Chương 1: Tổng quan hệ thống phân phối năng lượng trong xe điện Hai cấu trúc ở hình 1.6g được tạo thành từ hai cấu trúc tương ứng ở hình 1.6c bằng việc sử dụng thêm một bộ biến đổi DC – DC điều khiển ở DC-Bus. Điều này có thể giúp cho năng lượng được trao đổi qua lại giữa hệ thống pin với siêu tụ mà không phụ thuộc vào DC-Bus.

Tuy nhiên bộ biến đổi DC – DC thêm vào phải chịu được công suất của tất cả tải, do đó tăng chi phí nhiều hơn so với các cấu trúc từ 1.1 tổng kết lại các cấu trúc phân phối năng lượng cho hệ HESS. Giá trị các phần tử trong mạch Cấu trúc H.6g Đặc điểm DC - DC 0 1 1 1 2 2 2 converter Constant Vdcbus N Y N N Y Y Y Sự thay đổi điện Thấp Thấp Cao Thấp Cao Cao Cao áp siêu tụ Điều khiển I sc N N Y N Y Y Y Điều khiển I bt N N N Y Y Y Y Bộ DC – DC từ 0 1 0 1 1 2 1 Vbt tới V dcbus Trong luận văn này, dựa vào các phân tích ở trên, cấu trúc phân phối năng lượng cho hệ HESS được lựa chon nghiên cứu và thiết kế là cấu trúc ở hình 1.6e sử dụng hai bộ biến đổi DC- DC cho mỗi phần tử dự trữ năng lượng. -12- Chương 1: Tổng quan hệ thống phân phối năng lượng trong xe điện 1. Vị trí và vai trò bộ biến đổi DC – DC trong hệ truyền động ô tô điện: Bộ biến đổi DC – DC đóng vai trò rất quan trọng trong ô tô điện.

Cùng với hệ thống pin Li-ion, siêu tụ chúng tạo thành khối mạch điện công suất trong xe ô tô. Để kết nối ba hệ thống điện áp một chiều này với nhau, đồng thời điều khiển tối ưu dòng năng lượng trong các chế độ hoạt động, ô tô cần có các bộ biến đổi DC - DC cho phép dòng năng lượng chảy theo hai chiều. Hai bộ biến đổi DC - DC trong hệ thống như hình 1.7 tuy cùng là bộ biến đổi hai chiều DC - DC nhưng chức năng của chúng là khác nhau.  Bộ biến đổi DC - DC kết nối giữa Battery và DC-link có nhiệm vụ điều phối dòng năng lượng nạp về Battery trong quá trình hãm tái sinh và nâng điện áp từ ắc quy lên DC - link.

Pin Li-ion có mật độ năng lượng cao nhưng mật độ công suất thấp. Do đó chúng có khả năng tích trữ năng lượng lớn và cho phép ô tô đi một quãng đường dài. Tuy nhiên, do quá trình biến đổi trong pin là các quá trình điện hóa, do đó pin Li-ion không thể phóng hoặc nạp được nhanh. Chính vì điều này, trong quá trình hãm tái sinh, chỉ một phần nhỏ năng lượng được nạp về Battery sao cho phù hợp với đặc tính nạp chậm để đảm bảo tuổi thọ của Battery.

 Bộ biến đổi giữa siêu tụ và DC-link có vai trò thay đổi điện áp của siêu tụ và huy động công suất lớn từ siêu tụ trong quá trình tăng tốc. Mức điện áp định mức ở DC-link cần có để cấp nguồn cho động cơ hoạt động là 330VDC. Trong quá trình hãm tái sinh, điện áp DC-link có thể dâng tới 600VDC. Trên thực tế, siêu tụ điện được chế tạo với mức điện áp nhỏ, chỉ khoảng vài VDC, module siêu tụ có mức điện áp chịu được lớn nhất trên thị trường là 125VDC [11].

Nếu đấu nối tiếp nhiều module để có điện áp 600VDC sẽ khiến giá thành bị nâng lên rất cao, đồng thời gây khó khăn cho việc cân bằng điện áp giữa các module, dẫn tới khả năng nổ toàn bộ dàn siêu tụ. Do vậy, các bộ biến đổi DC - DC này có vai trò hạ mức điện áp từ 600VDC xuống 250VDC (hai module mắc nối tiếp) trong quá trình hãm tái sinh. Đồng thời nó có vai trò huy động một lượng công suất lớn trong thời gian ngắn từ siêu tụ để phục vụ quá trình tăng tốc cho xe. Điều này trành -13- Chương 1: Tổng quan hệ thống phân phối năng lượng trong xe điện được việc phải huy động công suất lớn từ Battery, do vậy cũng sẽ đảm bảo được tuổi thọ của Battery.

Battery phóng điện (Năng lượng lớn, công suất trung bình) Dòng năng lượng nạp battery (Chậm) Dòng năng lượng hãm tái sinh BATTERY BỘ BIẾN ĐỔI DC – DC HAI CHIỀU DC-Link 250V 330 – 600V Dòng năng lượng nạp siêu tụ (Nhanh) SIÊU TỤ BỘ BIẾN ĐỔI DC – DC HAI CHIỀU 250V Chế độ siêu tụ phóng năng lượng (Công suất lớn, năng lượng thấp) Hình 1. Hệ thống nguồn năng lượng với các chế độ hoạt động. Yêu cầu công nghệ: Ngày nay, các yếu tố như hiệu suất, kích thước, công suất, độ phức tạp, giá thành và sự ảnh hưởng tới môi trường luôn được quan tâm và là các tiêu chí quan trọng để đánh giá một sản phẩm. Bộ DC –DC hai chiều trong ô tô điện cũng vậy, nó cần phải đạt được các tiêu chí kĩ thuật cũng như các yêu cầu công nghệ đặt ra như sau:  Bộ biến đổi DC - DC phải cho phép dòng năng lượng chảy theo hai chiều.

 Bộ biến đổi DC - DC phải hoạt động với công suất lớn (lên tới vài chục kW) để đáp ứng được tốc độ cho ô tô điện. -14- Chương 1: Tổng quan hệ thống phân phối năng lượng trong xe điện  Bộ biến đổi DC - DC bị giới hạn về kích thước và trọng lượng. Nó cần phải nhỏ gọn khi đặt trong một hệ thống tổng thể. Khi đó chiếc xe điện sẽ có thể giảm kích thước cũng như trọng lượng, năng lượng tiêu hao do trọng lượng xe sẽ ít hơn.

 Bộ biến đổi DC - DC phải được thiết kế sao cho tổn hao khi chuyển mạch, trong quá trình làm việc, v. là bé nhất để nâng cao hiệu suất sản phẩm. Với các yêu cầu công nghệ dành cho bộ biến đổi DC - DC như trên, luận văn này sẽ lựa chọn và tìm ra cấu hình cụ thể, thích hợp để giải quyết các vấn đề đó. Đồng thời nghiên cứu, đưa ra thuật toán điều khiển phân phối dòng năng lượng một cách phù hợp cho hai bộ biến đổi DC – DC hai chiều.

Đối tượng đang được nghiên cứu của đề tài cấp nhà nước KC03.08/11-15 là chiếc xe điện Mitsubishi i-MiEV cùng với 2 hệ thống siêu tụ điện 66F-125V của hãng Maxwell. Xe i-MiEV chỉ có hệ thống Battery nối trực tiếp vào bộ nghịch lưu DC/AC. Do đó luận văn sẽ cải tiến hệ thống lưu trữ năng lượng vốn có của chiếc xe bằng cách tích hợp thêm hệ thống siêu tụ điện và 2 bộ biến đổi DC – DC hai chiều như trên đã trình bày để tạo ra một cấu trúc phân phối năng lượng lai ghép, nâng cao tuổi thọ của Battery cũng như hiệu suất của xe. Nội dung chính của luận văn vẫn tập trung vào công việc lựa chọn và thiết kế bộ biến đổi DC – DC hai chiều sao cho phù hợp với công nghệ đã nêu trong các chương tiếp theo (từ chương 2 cho tới chương 4).

Ở chương cuối, bộ biến đổi DC – DC đã được thiết kế sẽ được ghép nối với toàn bộ hệ thống xe điện. Công cụ mô phỏng Matlab-Simulink được sử dụng để mô phỏng và kiểm chứng các kết quả. -15- Chương 2: Lựa chọn cấu hình và thuật toán điều khiển cho bộ biến đổi DC - DC CHƯƠNG 2 – LỰA CHỌN CẤU HÌNH VÀ THUẬT TOÁN ĐIỀU KHIỂN BỘ BIẾN ĐỔI DC – DC 2.Tổng quan các cấu hình mạch DC – DC: Nhìn chung các bộ biến đổi DC – DC có thể chia ra 2 nhóm sau:  Nhóm cấu hình cách ly (sử dụng biến áp).  Nhóm cấu hình không cách ly (sử dụng cuộn cảm).

Bộ biến đổi buck (buck converter): Là bộ biến đổi không cách ly có tác dụng giảm điện áp 1 chiều, tức là điện áp ra của bộ biến đổi nhỏ hơn điện áp vào. Đây là cấu hình không cách ly đơn giản với 1 van bán dẫn.1 mô tả cấu tạo và luật phát xung điều khiển mạch buck. Khi van Q1 dẫn, nguồn V in cung cấp năng lượng ra tải và cho cuộn dây L. Điện áp trên cuộn dây bằng chênh lệch điện áp giữa Vin và Vout.

Dòng i L tăng từ iL1 tới iL2.
