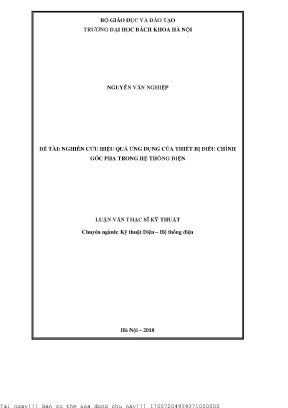

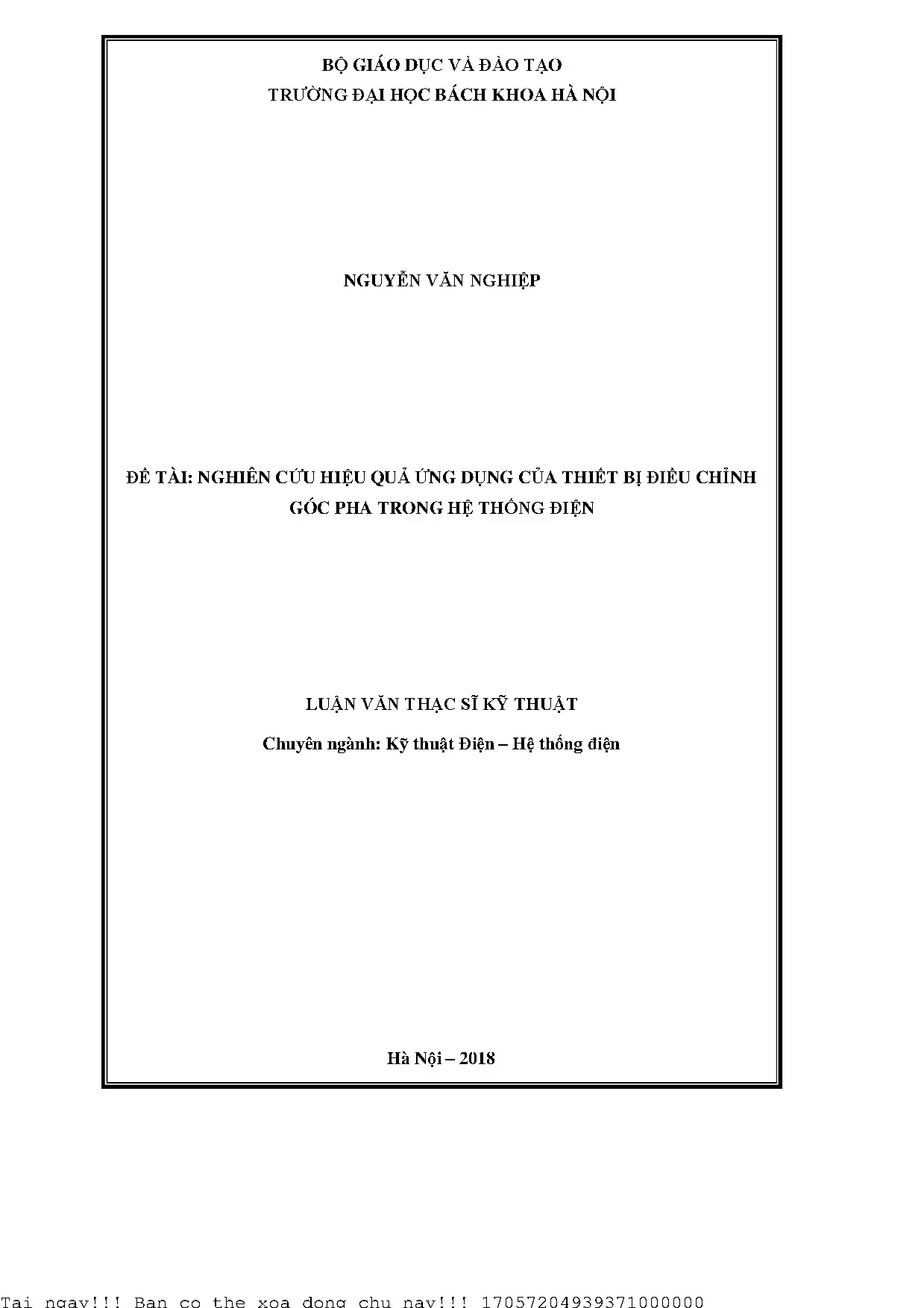

Nghiên Cứu Hiệu Quả Ứng Dụng Của Thiết Bị Điều Chỉnh Góc Pha Trong Hệ Thống Điện

Chuyên khảo ứng dụng thiết bị điều chỉnh góc pha trong hệ thống điện phân tích chuyên sâu các khía cạnh quan trọng trong lĩnh vực điện - điện tử

• Tác giả: Nguyễn Văn Nghiệp
• Người hướng dẫn: GS.TS Lã Văn Út
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Điện – Hệ Thống Điện
• Đề tài: Nghiên Cứu Ứng Dụng Thiết Bị Điều Chỉnh Góc Pha Trong Hệ Thống Điện
• Loại tài liệu: Luận Văn Thạc Sĩ Kỹ Thuật
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ THIẾT BỊ FACTS ỨNG DỤNG TRONG HỆ THỐNG ĐIỆN
• 1.1. Giới thiệu chung
• 1.2. Phân loại các thiết bị FACTS
• 1.3. Kháng điều khiển bằng thyristor TCR
• 1.4. Kháng đóng cắt bằng thyristor TSR
• 1.5. Tụ đóng cắt bằng thyristor TSC
• 1.6. Hiệu quả cơ bản và ứng dụng các thiết bị FACTS
• 1.7. Kết luận
• 2. CHƯƠNG 2: CẤU TẠO VÀ NGUYÊN LÝ LÀM VIỆC CỦA THIẾT BỊ ĐIỀU CHỈNH GÓC PHA
• 2.1. Các máy biến áp điều chỉnh nối tiếp và khả năng điều chỉnh góc pha
• 2.2. Cấu tạo và nguyên lý làm việc
• 2.3. Khả năng thay đổi góc pha và hiệu quả tác động
• 2.4. Cấu trúc điều khiển bằng Thyristor của TCPAP
• 2.5. Điều chỉnh rời rạc
• 2.6. Nguyên lý hoạt động
• 2.7. Hiệu quả ứng dụng của thiết bị điều chỉnh góc pha khắc phục hậu quả nghẽn mạch
• 2.8. Kết luận
• 3. CHƯƠNG 3: MÔ HÌNH TCPAR TRONG TÍNH TOÁN CHẾ ĐỘ XÁC LẬP
• 3.1. Sơ đồ thay thế các phần tử cơ bản
• 3.2. Các đường dây tải điện. Các máy biến áp điện lực. Mô hình tính toán CĐXL HTĐ có máy biến áp (nhiều cấp điện áp)
• 3.3. Trường hợp có thể quy đổi lưới về sơ đồ về một cấp điện áp
• 3.4. Mô hình CĐXL HTĐ xét đến sự thay đổi góc pha các máy biến áp
• 3.5. Mô hình tính toán TCPAR. Kết luận chương 3
• 4. CHƯƠNG 4: ỨNG DỤNG TCPAR TRONG HỆ THỐNG ĐIỆN
• 4.1. Giới thiệu phần mềm tính toán hệ thống điện CONUS
• 4.2. Nội dung nghiên cứu ứng dụng TCPAR điều chỉnh CĐXL của HTĐ
• 4.3. Kết quả tính toán phân bố công suất trong lưới khi chưa đặt TCPAR
• 4.4. Kết quả tính toán phân bố công suất trong lưới khi có sử dụng TCPAR
• 4.5. Sử lí nghẽn mạch khi phụ tải đạt 95% phụ tải cực đại (trong khoảng thời gian từ (8-10)h; (16-20)h). Sử lí nghẽn mạch khi phụ tải đạt 100% phụ tải cực đại (trong khoảng thời gian từ (12-16)h)
• KẾT LUẬN CHUNG VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC 1
• PHỤ LỤC 2
• PHỤ LỤC 3
• PHỤ LỤC 4

Tóm tắt

I. Giới Thiệu Tổng Quan Về Thiết Bị FACTS Trong Hệ Thống Điện

Xu hướng liên kết các hệ thống điện (HTĐ) nhỏ thành HTĐ hợp nhất đang phát triển mạnh mẽ trên toàn cầu. Mục tiêu là nâng cao hiệu quả kinh tế trong sản xuất và vận hành. Tuy nhiên, khả năng truyền tải công suất giữa các HTĐ bị giới hạn bởi nhiều yếu tố như giới hạn về nhiệt, cách điện, và ổn định. Các giới hạn này ảnh hưởng trực tiếp đến công suất tối đa truyền tải. Việc xây dựng đường dây mới đòi hỏi đầu tư lớn và thời gian thi công dài. Do đó, cần có công nghệ mới để khai thác tối đa khả năng của HTĐ hiện có. Các thiết bị FACTS (Flexible AC Transmission System), dựa trên công nghệ điện tử công suất, ra đời để đáp ứng nhu cầu này. Chúng không chỉ tăng khả năng truyền tải mà còn điều khiển linh hoạt công suất trong hệ thống. Từ những năm 1974, Mỹ đã bắt đầu nghiên cứu và ứng dụng các thiết bị điều chỉnh điện tử công suất. FACTS giải quyết bài toán tăng khả năng truyền tải điện và điều khiển linh hoạt công suất điện. IEEE định nghĩa FACTS là "Hệ thống sử dụng các thiết bị điện tử công suất và các thiết bị tĩnh khác để điều khiển một hoặc nhiều thông số của hệ thống đường dây tải điện xoay chiều, qua đó nâng cao khả năng điều khiển và khả năng truyền tải công suất".

1.1. Mục Tiêu Chính Của Thiết Bị FACTS Trong HTĐ

Các thiết bị FACTS được sử dụng để giải quyết hai vấn đề chính: tăng khả năng truyền tải của đường dây và điều khiển linh hoạt công suất trong hệ thống điện. Điều này giúp tối ưu hóa việc sử dụng cơ sở hạ tầng hiện có và giảm thiểu nhu cầu xây dựng các đường dây mới, tốn kém. Việc kiểm soát chính xác dòng công suất cũng làm giảm nguy cơ quá tải và tăng cường độ tin cậy của lưới điện. Theo tài liệu, ứng dụng FACTS, đặc biệt là các thiết bị phát nguồn công suất phản kháng, đảm bảo sự ổn định cho hệ thống.

1.2. Yêu Cầu Hoạt Động Của Hệ Thống Điện Xoay Chiều

Hệ thống điện xoay chiều phải đáp ứng các yêu cầu quan trọng. Các máy phát điện phải hoạt động đồng bộ, điện áp và tần số phải nằm trong giới hạn cho phép, phụ tải phải được cung cấp đầy đủ điện năng, và các đường dây không được quá tải. Điều này đòi hỏi sự giám sát và điều khiển liên tục để đảm bảo hoạt động ổn định và tin cậy của hệ thống. Để thỏa mãn các yêu cầu trên, việc sử dụng các thiết bị FACTS là một giải pháp hiệu quả.

II. Khám Phá Vấn Đề Quá Tải Giải Pháp Điều Chỉnh Góc Pha

Trong quá trình vận hành hệ thống điện, hiện tượng quá tải trên một số đường dây là không thể tránh khỏi. Để giải quyết vấn đề này, có nhiều phương pháp như tăng tiết diện dây dẫn hoặc bù công suất phản kháng. Một giải pháp hiệu quả khác là điều chỉnh góc pha để phân bố lại dòng công suất trên các đường dây. Phương pháp truyền thống sử dụng máy biến áp để điều chỉnh góc pha, tuy nhiên có nhược điểm là điều khiển chậm, không linh hoạt và chỉ phù hợp với công suất nhỏ. Sự phát triển của công nghệ điều khiển số đã mở ra cơ hội ứng dụng các thiết bị điều chỉnh góc pha (TCPAR) vào hệ thống điện. Nghiên cứu về TCPAR giúp giải quyết vấn đề điều chỉnh góc pha một cách nhanh chóng, linh hoạt và hiệu quả hơn, đồng thời cho phép điều chỉnh với các góc nhỏ mà phương pháp truyền thống không thể đáp ứng.

2.1. Ảnh Hưởng Của Góc Pha Đến Truyền Tải Công Suất

Công suất truyền tải trên đường dây phụ thuộc vào tổng trở đường dây, điện áp và góc truyền tải giữa điểm đầu và điểm cuối. Việc điều chỉnh góc pha sẽ thay đổi dòng công suất trên đường dây. Bằng cách điều chỉnh góc pha một cách thích hợp, có thể giảm tải cho các đường dây bị quá tải và tăng tải cho các đường dây non tải, từ đó tối ưu hóa hiệu suất truyền tải điện của toàn bộ hệ thống.

2.2. TCPAR Giải Pháp Hiện Đại Thay Thế Phương Pháp Truyền Thống

Thiết bị điều chỉnh góc pha điều khiển bằng Thyristor (TCPAR) cung cấp khả năng điều chỉnh nhanh chóng và linh hoạt hơn so với phương pháp sử dụng máy biến áp truyền thống. TCPAR có thể điều chỉnh góc pha một cách liên tục hoặc theo các bước nhỏ, cho phép kiểm soát chính xác dòng công suất. Sử dụng TCPAR không chỉ giúp giảm quá tải mà còn cải thiện ổn định hệ thống và giảm tổn thất điện năng.

III. Cấu Tạo Nguyên Lý Hoạt Động Của Thiết Bị Điều Chỉnh Góc Pha

Thiết bị điều chỉnh góc pha (TCPAR) sử dụng các máy biến áp điều chỉnh nối tiếp để điều chỉnh góc pha. Cấu trúc điều khiển bằng Thyristor cho phép điều chỉnh góc pha một cách linh hoạt. TCPAR có khả năng thay đổi góc pha và tác động hiệu quả đến việc phân bố công suất. Về cơ bản, TCPAR hoạt động bằng cách chèn một điện áp vào đường dây, điện áp này có biên độ và pha điều khiển được. Điện áp này sẽ thay đổi góc pha giữa điện áp đầu và cuối đường dây, từ đó ảnh hưởng đến dòng công suất chạy trên đường dây. Điều chỉnh TCPAR khắc phục tình trạng nghẽn mạch. Nguyên lý hoạt động dựa trên sự thay đổi góc pha và hiệu quả tác động, cấu trúc điều khiển bằng Thyristor của TCPAR cho phép điều chỉnh rời rạc và hoạt động.

3.1. Khả Năng Thay Đổi Góc Pha Của TCPAR

TCPAR có khả năng thay đổi góc pha một cách nhanh chóng và chính xác. Điều này cho phép điều khiển dòng công suất trên các đường dây một cách linh hoạt, giúp giảm quá tải và cải thiện ổn định hệ thống. Theo tài liệu, TCPAR có thể điều chỉnh góc pha liên tục hoặc theo các bước nhỏ, tùy thuộc vào thiết kế cụ thể của thiết bị.

3.2. Điều Khiển Bằng Thyristor Nguyên Tắc Hoạt Động

Cấu trúc điều khiển bằng Thyristor là một phần quan trọng của TCPAR. Các Thyristor được sử dụng để điều khiển việc đóng cắt các cuộn dây phụ của máy biến áp, từ đó thay đổi tỷ số biến áp và điều chỉnh góc pha. Việc điều khiển Thyristor cho phép thực hiện điều chỉnh góc pha một cách nhanh chóng và chính xác.

3.3. Hiệu quả khắc phục nghẽn mạch

TCPAR có thể điều khiển dòng công suất trên các đường dây một cách linh hoạt, giúp giảm quá tải và cải thiện ổn định hệ thống. TCPAR có thể điều chỉnh góc pha liên tục hoặc theo các bước nhỏ, tùy thuộc vào thiết kế cụ thể của thiết bị, từ đó giảm thiểu các vấn đề về nghẽn mạch trong hệ thống điện.

IV. Ứng Dụng Thực Tế TCPAR Mô Hình Trong Tính Toán Chế Độ

Để mô phỏng và phân tích hoạt động của TCPAR trong hệ thống điện, cần xây dựng mô hình tính toán chế độ xác lập. Mô hình này bao gồm sơ đồ thay thế các phần tử cơ bản, các đường dây tải điện và máy biến áp điện lực. Có thể quy đổi lưới về sơ đồ một cấp điện áp hoặc xét đến sự thay đổi góc pha của các máy biến áp. Từ đó, xây dựng mô hình tính toán TCPAR và đánh giá hiệu quả của nó trong việc điều khiển dòng công suất và cải thiện ổn định hệ thống. Phân tích chế độ xác lập rất quan trọng để đảm bảo hệ thống điện hoạt động an toàn và hiệu quả.

4.1. Sơ Đồ Thay Thế Các Phần Tử Cơ Bản Trong HTĐ

Mô hình hóa chính xác các phần tử cơ bản như đường dây tải điện và máy biến áp là rất quan trọng để đảm bảo độ tin cậy của kết quả mô phỏng. Các đường dây tải điện thường được mô hình hóa bằng các sơ đồ tương đương π. Máy biến áp có thể được mô hình hóa bằng sơ đồ thay thế tương đương với các thông số điện trở và điện kháng phù hợp.

4.2. Mô Hình Tính Toán TCPAR Trong Chế Độ Xác Lập

Mô hình tính toán TCPAR cần phải thể hiện được khả năng điều chỉnh góc pha của thiết bị và ảnh hưởng của nó đến dòng công suất trên các đường dây. Mô hình này có thể được tích hợp vào các phần mềm mô phỏng hệ thống điện để phân tích và đánh giá hiệu quả hoạt động của TCPAR trong các điều kiện vận hành khác nhau.

V. Nghiên Cứu Ứng Dụng TCPAR Điều Chỉnh Chế Độ Vận Hành HTĐ

Nghiên cứu ứng dụng TCPAR trong điều chỉnh chế độ vận hành hệ thống điện tập trung vào việc phân tích hiệu quả của thiết bị trong việc phân bố công suất trên các đường dây. Bằng cách điều chỉnh góc pha, TCPAR giúp giảm quá tải trên các đường dây và cải thiện ổn định hệ thống. Nghiên cứu sử dụng phần mềm tính toán hệ thống điện CONUS để mô phỏng và phân tích các kịch bản vận hành khác nhau. Kết quả cho thấy TCPAR có thể giải quyết vấn đề nghẽn mạch và tối ưu hóa việc truyền tải công suất trong hệ thống điện.

5.1. Giới Thiệu Phần Mềm CONUS Trong Mô Phỏng HTĐ

Phần mềm CONUS là một công cụ mạnh mẽ để mô phỏng và phân tích hệ thống điện. CONUS cho phép mô hình hóa chi tiết các phần tử trong hệ thống điện, bao gồm đường dây tải điện, máy biến áp và các thiết bị điều khiển. Phần mềm này cũng cung cấp các công cụ để phân tích chế độ xác lập và chế độ quá độ của hệ thống điện.

5.2. Kết Quả Mô Phỏng Khi Chưa Sử Dụng TCPAR

Kết quả mô phỏng khi chưa sử dụng TCPAR cho thấy có hiện tượng quá tải trên một số đường dây khi phụ tải đạt mức cao. Dòng điện trên các đường dây này vượt quá giới hạn cho phép, gây nguy hiểm cho hoạt động của hệ thống điện. Điều này cho thấy sự cần thiết phải sử dụng các giải pháp để giảm quá tải và cải thiện ổn định hệ thống.

5.3. Kết Quả Mô Phỏng Với TCPAR Xử Lý Nghẽn Mạch

Kết quả mô phỏng khi sử dụng TCPAR cho thấy thiết bị có thể giảm đáng kể tình trạng quá tải trên các đường dây. Bằng cách điều chỉnh góc pha, TCPAR giúp phân bố lại dòng công suất trên các đường dây, từ đó giảm tải cho các đường dây bị quá tải và tăng tải cho các đường dây non tải. Điều này giúp cải thiện hiệu suất truyền tải điện của toàn bộ hệ thống.

VI. Tổng Kết Triển Vọng Nghiên Cứu Thiết Bị Điều Chỉnh Góc Pha

Nghiên cứu về ứng dụng thiết bị điều chỉnh góc pha (TCPAR) trong hệ thống điện đã chứng minh hiệu quả của thiết bị trong việc giảm quá tải, cải thiện ổn định và tối ưu hóa truyền tải công suất. Việc ứng dụng TCPAR là một giải pháp hiệu quả và kinh tế để nâng cao hiệu suất và độ tin cậy của hệ thống điện. Các nghiên cứu tiếp theo nên tập trung vào việc phát triển các thuật toán điều khiển TCPAR thông minh hơn, cũng như tích hợp TCPAR vào các hệ thống điều khiển và giám sát hệ thống điện tiên tiến.

6.1. Ưu Điểm Nổi Bật Của TCPAR Trong HTĐ

TCPAR mang lại nhiều ưu điểm vượt trội so với các giải pháp truyền thống. Khả năng điều chỉnh góc pha nhanh chóng và linh hoạt, khả năng giảm quá tải và cải thiện ổn định hệ thống, và khả năng tối ưu hóa việc truyền tải công suất là những ưu điểm quan trọng giúp TCPAR trở thành một giải pháp hấp dẫn cho các hệ thống điện hiện đại.

6.2. Hướng Phát Triển Nghiên Cứu Về TCPAR Trong Tương Lai

Nghiên cứu trong tương lai nên tập trung vào việc phát triển các thuật toán điều khiển TCPAR thông minh hơn, sử dụng các kỹ thuật trí tuệ nhân tạo và học máy để tối ưu hóa hoạt động của thiết bị. Việc tích hợp TCPAR vào các hệ thống điều khiển và giám sát hệ thống điện tiên tiến cũng là một hướng đi quan trọng, giúp nâng cao hiệu quả và độ tin cậy của toàn bộ hệ thống điện.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống điện hiện đại ngày càng phát triển theo xu hướng liên kết các lưới điện nhỏ thành một hệ thống hợp nhất nhằm nâng cao hiệu quả kinh tế và kỹ thuật trong sản xuất, vận hành. Tuy nhiên, sự phức tạp về quy mô và không gian của hệ thống điện đặt ra nhiều thách thức kỹ thuật, đặc biệt là hiện tượng quá tải trên một số đường dây truyền tải. Theo ước tính, trong các giờ cao điểm, phụ tải có thể đạt tới 95-100% công suất cực đại, dẫn đến hiện tượng nghẽn mạch và mất ổn định hệ thống. Mục tiêu nghiên cứu của luận văn là đánh giá hiệu quả ứng dụng của thiết bị điều chỉnh góc pha (TCPAR) trong việc phân bố lại dòng công suất trên các đoạn đường dây, từ đó giảm thiểu hiện tượng quá tải và nâng cao độ ổn định của hệ thống điện.

Phạm vi nghiên cứu tập trung vào hệ thống điện Việt Nam trong giai đoạn vận hành hiện tại, với các mô hình tính toán và phân tích dựa trên phần mềm CONUS. Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp giải pháp kỹ thuật linh hoạt, nhanh chóng và kinh tế để điều chỉnh góc pha, góp phần nâng cao khả năng truyền tải và ổn định điện áp trong hệ thống điện. Các chỉ số hiệu quả được đánh giá bao gồm mức độ giảm dòng điện quá tải trên các đường dây, khả năng điều chỉnh góc pha trong khoảng từ 1 đến 10 độ, và thời gian đáp ứng của thiết bị TCPAR so với phương pháp truyền thống.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết điều khiển công suất trong hệ thống điện xoay chiều và mô hình thiết bị FACTS (Flexible AC Transmission System). Lý thuyết điều khiển công suất xoay quanh mối quan hệ giữa điện áp, điện kháng và góc pha trên đường dây truyền tải, trong đó công suất truyền tải được biểu diễn theo công thức:

$$ P = \frac{V_1 V_2}{X} \sin \delta $$

với $V_1, V_2$ là điện áp hai đầu đường dây, $X$ là điện kháng, và $\delta$ là góc lệch pha.

Mô hình FACTS được sử dụng để điều khiển linh hoạt các thông số này nhằm tối ưu hóa dòng công suất và nâng cao ổn định hệ thống. Trong đó, thiết bị TCPAR (Thyristor Controlled Phase Angle Regulator) là một dạng máy biến áp điều chỉnh nối tiếp có khả năng điều chỉnh góc pha nhanh và liên tục nhờ bộ điều khiển thyristor, giúp phân bố lại dòng công suất trên các đường dây một cách tức thời.

Các khái niệm chính bao gồm:

• Góc pha ($\delta$): Đại lượng quyết định phân bố công suất trên đường dây.
• Thiết bị FACTS: Hệ thống sử dụng thiết bị điện tử công suất để điều khiển các thông số hệ thống điện.
• TCPAR: Thiết bị điều chỉnh góc pha bằng thyristor, cải thiện tốc độ và độ linh hoạt so với máy biến áp truyền thống.
• Chế độ xác lập (CĐXL): Trạng thái vận hành ổn định của hệ thống điện được mô hình hóa để phân tích phân bố công suất.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ mô phỏng hệ thống điện Việt Nam sử dụng phần mềm CONUS, với cỡ mẫu mô hình lưới điện gồm nhiều nút và đường dây truyền tải có điện áp từ 35kV đến siêu cao áp. Phương pháp chọn mẫu là mô hình hóa hệ thống điện thực tế với các thông số kỹ thuật được chuẩn hóa và cập nhật theo điều kiện vận hành hiện tại.

Phân tích được thực hiện thông qua mô hình hóa chế độ xác lập, xây dựng hệ phương trình trạng thái cân bằng dòng và công suất tại các nút lưới, trong đó mô hình TCPAR được tích hợp để đánh giá ảnh hưởng của việc điều chỉnh góc pha. Timeline nghiên cứu kéo dài trong năm 2018, bao gồm giai đoạn thu thập dữ liệu, xây dựng mô hình, mô phỏng và phân tích kết quả.

Phương pháp phân tích bao gồm:

• Mô phỏng phân bố công suất trên các đoạn đường dây khi không có TCPAR.
• Mô phỏng phân bố công suất khi có TCPAR với các góc pha điều chỉnh khác nhau (từ 1 đến 10 độ).
• So sánh dòng điện và công suất trên các đường dây trong các điều kiện phụ tải đạt 95% và 100% công suất cực đại.
• Đánh giá hiệu quả giảm nghẽn mạch và cải thiện ổn định hệ thống.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Giảm dòng điện quá tải trên đường dây: Khi sử dụng TCPAR với góc pha điều chỉnh từ 2 đến 7 độ, dòng điện trên các đường dây quá tải giảm đáng kể. Ví dụ, tại phụ tải đạt 95% công suất cực đại, dòng điện trên đường dây BC giảm từ 1600 MW xuống còn khoảng 1250 MW, tương đương giảm khoảng 22%. Tương tự, ở phụ tải 100% công suất cực đại, dòng điện giảm từ 1700 MW xuống còn khoảng 1300 MW.

2. Phân bố công suất cân bằng hơn: Việc điều chỉnh góc pha giúp phân bố lại công suất trên các đường dây, làm tăng công suất trên các đường dây ít tải và giảm tải trên các đường dây quá tải. Điều này được thể hiện qua biểu đồ phân bố công suất trong các khoảng thời gian khác nhau, cho thấy sự dịch chuyển công suất từ các đường dây ngắn sang các đường dây dài hơn.

3. Tăng khả năng ổn định quá độ: TCPAR cho phép điều chỉnh góc pha gần như tức thời, giúp giảm dao động góc lệch trong chế độ sự cố. Quá trình điều khiển nâng cao ổn định động khi ngắn mạch được mô phỏng cho thấy diện tích hãm tăng lên, giúp hệ thống duy trì trạng thái ổn định.

4. Hiệu quả kinh tế và kỹ thuật: So với phương pháp truyền thống sử dụng máy biến áp điều chỉnh pha, TCPAR có tốc độ điều khiển nhanh hơn, linh hoạt hơn và chi phí vận hành thấp hơn do chỉ cần điều chỉnh trong các giờ quá tải. Ngoài ra, thiết bị này không làm tăng tổn thất điện năng đáng kể.

Thảo luận kết quả

Nguyên nhân chính của hiệu quả trên là do TCPAR sử dụng bộ điều khiển thyristor cho phép điều chỉnh liên tục số vòng dây trong máy biến áp nối tiếp, từ đó thay đổi góc pha điện áp một cách nhanh chóng và chính xác. So với các thiết bị FACTS khác như SVC hay STATCOM, TCPAR có khả năng điều khiển dòng công suất tác dụng rất tốt, đặc biệt trong việc phân bố lại công suất trên các đường dây truyền tải.

Kết quả mô phỏng phù hợp với các nghiên cứu trong ngành cho thấy việc ứng dụng TCPAR giúp nâng cao độ tin cậy và khả năng vận hành của hệ thống điện, đồng thời giảm thiểu đầu tư xây dựng đường dây mới. Biểu đồ phân bố công suất và bảng số liệu dòng điện trên các đoạn đường dây minh họa rõ ràng sự cải thiện khi có TCPAR, đặc biệt trong các giờ cao điểm phụ tải.

Tuy nhiên, việc lựa chọn góc pha điều chỉnh cần được tối ưu dựa trên điều kiện vận hành thực tế để tránh gây dao động không mong muốn hoặc tăng tổn thất. Ngoài ra, việc phối hợp TCPAR với các thiết bị FACTS khác cũng là hướng nghiên cứu tiềm năng nhằm nâng cao hiệu quả tổng thể của hệ thống điện.

Đề xuất và khuyến nghị

1. Triển khai lắp đặt TCPAR tại các vị trí nghẽn mạch trọng điểm: Ưu tiên các đường dây có hiện tượng quá tải thường xuyên, đặc biệt trong các giờ cao điểm phụ tải. Thời gian thực hiện trong vòng 1-2 năm, do chủ thể là các công ty điện lực và đơn vị vận hành hệ thống điện.

2. Phát triển hệ thống điều khiển tự động tích hợp TCPAR: Xây dựng phần mềm điều khiển và giám sát để tự động điều chỉnh góc pha theo biến động phụ tải và sự cố, nhằm tối ưu hóa phân bố công suất. Mục tiêu giảm thời gian phản ứng xuống dưới 1 giây.

3. Đào tạo nhân lực vận hành và bảo trì TCPAR: Tổ chức các khóa đào tạo chuyên sâu cho kỹ sư vận hành và bảo trì nhằm đảm bảo thiết bị hoạt động ổn định và hiệu quả lâu dài. Thời gian đào tạo dự kiến 6 tháng.

4. Nghiên cứu phối hợp TCPAR với các thiết bị FACTS khác: Tăng cường nghiên cứu ứng dụng đồng bộ TCPAR với SVC, STATCOM để nâng cao khả năng điều khiển công suất và ổn định hệ thống trong các tình huống phức tạp. Chủ thể là các viện nghiên cứu và trường đại học.

Đối tượng nên tham khảo luận văn

1. Kỹ sư vận hành hệ thống điện: Nắm bắt kiến thức về thiết bị TCPAR và các thiết bị FACTS để áp dụng trong điều khiển và phân bố công suất, giảm thiểu hiện tượng quá tải và nghẽn mạch.

2. Nhà quản lý ngành điện: Hiểu rõ hiệu quả kinh tế và kỹ thuật của việc đầu tư thiết bị điều chỉnh góc pha, từ đó hoạch định chiến lược phát triển lưới điện và nâng cao độ tin cậy cung cấp điện.

3. Giảng viên và sinh viên ngành kỹ thuật điện: Tài liệu tham khảo chuyên sâu về mô hình hóa, phân tích và ứng dụng thiết bị FACTS trong hệ thống điện xoay chiều, phục vụ nghiên cứu và giảng dạy.

4. Các nhà nghiên cứu và phát triển công nghệ điện: Cung cấp cơ sở lý thuyết và kết quả thực nghiệm để phát triển các thiết bị điều khiển công suất mới, nâng cao hiệu quả vận hành hệ thống điện hiện đại.

Câu hỏi thường gặp

1. TCPAR là gì và khác gì so với máy biến áp điều chỉnh pha truyền thống?
   TCPAR là thiết bị điều chỉnh góc pha sử dụng thyristor để điều khiển số vòng dây máy biến áp nối tiếp một cách liên tục và nhanh chóng, trong khi máy biến áp truyền thống điều chỉnh chậm và chỉ theo các bước rời rạc. Ví dụ, TCPAR có thể điều chỉnh góc pha trong phạm vi ±10 độ với độ chính xác cao và thời gian đáp ứng dưới 1 giây.

2. Lợi ích chính của việc sử dụng TCPAR trong hệ thống điện là gì?
   TCPAR giúp phân bố lại dòng công suất trên các đường dây, giảm hiện tượng quá tải, nâng cao ổn định quá độ và giảm tổn thất điện năng. Trong thực tế, việc sử dụng TCPAR đã giúp giảm dòng điện quá tải trên đường dây BC từ 1600 MW xuống còn khoảng 1250 MW trong giờ cao điểm.

3. Phạm vi ứng dụng của TCPAR trong hệ thống điện hiện nay?
   TCPAR phù hợp với các hệ thống điện có lưới điện phức tạp, nhiều nhánh và thường xuyên xảy ra hiện tượng nghẽn mạch, đặc biệt là các lưới điện siêu cao áp và lưới điện hợp nhất. Thiết bị này được ứng dụng rộng rãi tại các quốc gia phát triển như Mỹ, Canada và Brazil.

4. Phần mềm nào được sử dụng để mô phỏng và phân tích hiệu quả TCPAR?
   Phần mềm CONUS được sử dụng để mô phỏng hệ thống điện và phân tích phân bố công suất khi có và không có TCPAR. Phần mềm này cho phép mô hình hóa chi tiết các phần tử trong hệ thống và đánh giá hiệu quả điều chỉnh góc pha.

5. Những thách thức khi triển khai TCPAR trong thực tế là gì?
   Thách thức bao gồm việc lựa chọn vị trí lắp đặt tối ưu, điều chỉnh góc pha phù hợp với điều kiện vận hành, đào tạo nhân lực vận hành và bảo trì, cũng như phối hợp với các thiết bị FACTS khác để đảm bảo hiệu quả tổng thể. Ngoài ra, cần đảm bảo thiết bị hoạt động ổn định trong các điều kiện sự cố và biến động phụ tải.

Kết luận

• TCPAR là thiết bị điều chỉnh góc pha tiên tiến, cho phép điều khiển nhanh, linh hoạt và chính xác trong hệ thống điện xoay chiều.
• Việc ứng dụng TCPAR giúp giảm hiện tượng quá tải trên các đường dây truyền tải, nâng cao độ ổn định và hiệu quả vận hành hệ thống điện.
• Mô hình tính toán chế độ xác lập tích hợp TCPAR trên phần mềm CONUS cho thấy hiệu quả rõ rệt trong phân bố công suất và giảm nghẽn mạch.
• Đề xuất triển khai TCPAR tại các vị trí trọng điểm, phát triển hệ thống điều khiển tự động và đào tạo nhân lực để tối ưu hóa hiệu quả sử dụng.
• Nghiên cứu tiếp theo nên tập trung vào phối hợp TCPAR với các thiết bị FACTS khác và mở rộng ứng dụng trong các hệ thống điện phức tạp hơn.

Hành động tiếp theo là triển khai thử nghiệm thực tế TCPAR tại các khu vực có hiện tượng nghẽn mạch cao, đồng thời phát triển phần mềm điều khiển tích hợp để nâng cao hiệu quả vận hành. Các đơn vị quản lý và vận hành hệ thống điện được khuyến nghị nghiên cứu và áp dụng giải pháp này nhằm đảm bảo cung cấp điện ổn định và an toàn.

Trích đoạn nội dung tài liệu

Đặt vấn đề: Để hệ thống điện hoạt động linh hoạt ở mọi tình huống, kể cả tình huống sự cố nghiêm trọng nhất, thì phải có thiết bị để điều khiển các đại lượng trong hệ thống điện. Đại lượng được nghiên cứu trong luận văn này chính là đại lượn g góc lệch pha, theo nhận định trong quá trình vận hành thực tế lưới điện nhu cầu công suất của các phụ tải biến đổi liên tục, vì vậy trong quá trình vận hành thường xảy ra hiện tượng có một số đường dây bị quá tải trong khi một số đường dây khác lại non tải vẫn còn khả năng mang thêm tải. Hiện tượng quá tải nó có thể gây ra mất ổn định của hệ thống điện. Việc phân bố công suất truyền tải trên các đường dây để đảm bảo các đường dây làm việc bình thường không bị quá tải (nghẽn mạch) là rất quan trọng, nếu xảy ra quá tải trên một số đường dây với dòng điện chạy trên đường dây lớn hơn nhiều so với giới hạn cho phép của dây dẫn sẽ không đảm bảo kỹ thuật.

Học viên: Nguyễn Văn Nghiệp 15 MHHV: CA160496-KTĐ Đế tài: Nghiên cứu hiệu quả ứng dụng của thiết bị điều chỉnh góc pha trong HTĐ Trước đây, khi mà thiết bị điện tử công suất cao chưa phát triển mạnh thì việc điều chỉnh phân bố công suất trên các đường dây dùng các máy biến áp (phương pháp truyền thống) bị hạn chế và thời gian đáp ứng cũng rất chậm, bởi vì lúc đó ta phải thực hiện việc đóng cắt các khóa cơ khí các phần tử điện như là cuộn dây, tụ điện, bộ chuyển đổi nấc máy biến áp…. Ngày nay, với sự phát triển mạnh và nhanh của các thiết bị điện tử công suất lớn, điện áp cao cho nên công nghệ FACTS ra đời nhằm giúp cho quá trình thực hiện điều khiển công suất trên các đường dây của hệ thống điện, cụ thể là đường dây truyền tải được linh hoạt và nhanh chóng, một số nước tiên tiến đã sử dụng thiết bị FACTS trong mạng truyền tải, cụ thể như Mỹ, Canada, Brazil… là những nước tiên phong sử dụng công nghệ FACTS. Các thiết bị FACTS thường được sử dụng là: - SVC (Static Var Compensator): Bộ bù công suất VAR tĩnh. - UPFC (Unified Power Flow Controller): Bộ điều khiển dòng công suất hợp nhất.

- STATCOM (Static Synchronous Compensator): Bộ bù đồng bộ tĩnh. -TCSC (Thyristor Controlled Series Compensator): Bộ bù dọc điều khiển thyristor. - SSSC (Static synchronous series compensator): Bộ bù nối tiếp đồng bộ tĩnh. - HVDC (Hight voltage direct current): Dòng một chiều điện áp cao.

Phân loại thiết bị FACTS: FACTS được định nghĩa bởi IEEE là: “Hệ thống sử dụng các thiết bị điện tử công suất và các thiết bị tĩnh khác để điều khiển mộ t hoặc nhiều thông số của hệ thống đường dây tải điện xoay chiều, qua đó nâng cao khả năng điều khiển và khả năng truyền tải công suất”. Các thiết bị FACTS có phép thay đổi các thông số hệ thống, thông số chế độ bao gồm điện kháng đường dây, điện áp, dòng điện, góc pha và các dao động ở các tần số khác so với tần số cơ bản. Các thông số này được điều chỉnh không vượt quá trị số cho phép mà vẫn giữ cho hệ thống ổn định như, nâng cao tối đa khả năng mang tải của đường dây. Bằng việc sử dụng các thiết bị có tính linh hoạt cao, FACTS cho Học viên: Nguyễn Văn Nghiệp 16 MHHV: CA160496-KTĐ Đế tài: Nghiên cứu hiệu quả ứng dụng của thiết bị điều chỉnh góc pha trong HTĐ phép điều khiển công suất gần như tức thời, làm tăng khả năng điều khiển HTĐ.

Nhưng cũng cần nói thêm các thiết bị FACTS là các thiết bị bổ trợ, chứ không thể thay thế hoàn toàn các thiết bị đóng cắt cơ khí. Các thiết bị FACTS có thể chia thành 3 loại: Các thiết bị mắc nối tiếp: (Hình 1.a) Có thể là một điện kháng (tụ điện hay kháng điện) có thể thay đổi giá trị hoặc là một bộ biến đổi nguồn có tần số bằng tần số lưới dựa trên các thiết bị điện tử công suất. Các thiết bị này đưa vào một điện áp nối tiếp với đường dây, nó chỉ cung cấp hoặc tiêu thụ công suất phản kháng.a: Các thiết bị mắc nối tiếp Các thiết bị mắc song song: (Hình 1.b) Giống như ở trên, các thiết bị này có thể là một điện kháng (tụ điện hay kháng điện) có thể thay đổi giá trị hoặc là một nguồn có thể thay đổi dựa trên các thiết bị điện tử công suất, về nguyên lý, tất cả các thiết bị này đưa thêm vào đường dây 1 nguồn dòng tại điểm nối vào. Khi tổng trở song song được mắc vào dây nguồn, tạo ra dòng điện biến đổi khi đó nó được thay thế như một nguồn dòng bù vào dây dẫn.b: Các thiết bị mắc song song Các thiết bị mắc hỗn hợp: + Các thiết bị mắc nối tiếp – nối tiếp: (Hình 1.c) Có thể là các sự kết hợp của các bộ điều khiển nối tiếp riêng lẻ, được điều khiển phối hợp trong hệ thống Học viên: Nguyễn Văn Nghiệp 17 MHHV: CA160496-KTĐ Đế tài: Nghiên cứu hiệu quả ứng dụng của thiết bị điều chỉnh góc pha trong HTĐ nhiều đường dây truyền tải.

Hoặc nó cũng có thể là một bộ điều khiển khối, trong đó bộ điều khiển nối tiếp bù công suất phản kháng nối tiếp độc lập cho mỗi đường dây nhưng cũng truyền công suất tác dụng giữa các đường dây qua đường truyền công suất. Khả năng truyền công suất tác dụng của thiết bị nối tiếp - nối tiếp được coi như có khả năng cân bằng cả dòng công suất tác dụng, công suất phản kháng, do đó tận dụng tối đa khả năng sử dụng của hệ thống truyền tải.c: Các thiết bị mắc nối tiếp-nối tiếp + Các thiết bị mắc nối tiếp - song song: (Hình 1.d, e) Đây có thể là sự kết hợp những thiết bị điều khiển song song và nối tiếp riêng biệt được điều khiển kết hợp hoặc điều khiển hợp nhất dòng năng lượng với các phần tử nối tiếp và song song. Về nguyên tắc, bộ điều khiển kết hợp nối tiếp - song song đưa dòng vào hệ thống nhờ phần tử song song của bộ điều khiển, bộ điều khiển hợp nhất nối tiếp - song song sẽ có sự trao đổi công suất tác dụng giữa bộ điều khiển nối tiếp và song song thông qua đường dẫn công suất.d: Các thiết bị mắc nối tiếp-song song Học viên: Nguyễn Văn Nghiệp 18 MHHV: CA160496-KTĐ Đế tài: Nghiên cứu hiệu quả ứng dụng của thiết bị điều chỉnh góc pha trong HTĐ Hình 1.e: Các thiết bị mắc nối tiếp-song song 1. Kháng điều khiển bằng thyristor TCR.

Cấu tạo và nguyên lý hoạt động TCR: Về cấu tạo, TCR bao gồm cuộn dây điện cảm với 2 Thyristor nối ngược chiều nhau (Hình 1. Để phân bố hợp lý về điện áp trên cách điện cuộn dây, người ta thường chia cuộn cảm thành 2 phần, Thyristor nối vào điển giữa.2: Sơ đồ nguyên lý của TCR Hình 1. Cấu tạo của TCR Dòng điện trong điện kháng có thể được điều khiển bằng cách điều khiển góc mở thyristor. Góc điều khiển (góc mở) α là góc tính từ thời điểm mở tự nhiên đến thời điểm thyristor được phát xung vào cực điều khiển để mở van.

Thời điểm mở tự nhiên là thời điểm mà ở đó nếu van là diode thì nó bắt đầu dẫn. Góc mở có thể thay đổi trong khoảng từ 00 đến 900, với α thay đổi, dòng điện thay đổi có dạng biến thiên phức tạp như hình 2. Dòng điện IL chạy qua TCR thay đổi từ giá trị lớn nhất Imax giảm đến 0. Với góc α thay đổi theo thời gian (khi góc mở α = 900).

Dòng điện này không có dạng hình sin mà có dạng hàm chu kỳ với tần số bằng tần số của nguồn (f = 50Hz). Giá trị của dòng điện chạy qua TCR là một hàm biến thiên phụ thuộc vào góc điều khiển α. Học viên: Nguyễn Văn Nghiệp 19 MHHV: CA160496-KTĐ Đế tài: Nghiên cứu hiệu quả ứng dụng của thiết bị điều chỉnh góc pha trong HTĐ Ta thấy thyristor sẽ bị khóa khi dòng điện qua 0, do đó ta có thể chủ động được khoảng dẫn dòng của thyristor, người ta đưa ra khái niệm góc dẫn dòng. Khi góc mở α tăng thì góc dẫn dòng α giảm, khi α = 900 thì góc dẫn dòng và dòng qua điện kháng bằng 0.

Tuy nhiên, việc điều chỉnh dòng điện trong điện kháng chỉ diễn ra 1 lần trong mỗi nửa chu kỳ, trong khoảng thời gian từ 0 đến π/2.3: Dạng sóng theo góc mở α Đặc tính điều chỉnh của TCR. Xét quan hệ biên độ của thành phần dòng điện cơ bản với góc trễ α. Để dễ biểu diễn hàm ta sử dụng góc ζ=α-π/2. Góc này thay đổi từ 0 0 đến 900.

Khi ζ=0 thyristor mở liên tục cho dòng điện chạy qua tương ứng với mạch điện cảm L thông thường. Với dòng điện chậm sau điện áp góc π/2 biên độ. Phân tích iL(t) ta có biên độ của thành phần dòng điện cơ bản I IF(α) có thể được biểu thị là hàm của góc α như sau: V 2 1 I LF ( )  (1   sin 2 ) (2.1 có thể viết theo quan hệ tổng dẫn IIF(α) = V.L XL Học viên: Nguyễn Văn Nghiệp 20 MHHV: CA160496-KTĐ Đế tài: Nghiên cứu hiệu quả ứng dụng của thiết bị điều chỉnh góc pha trong HTĐ Hình 1. Biên độ của thành phần cơ bản dòng điện qua TCR phụ thuộc góc mở α Theo công thức (2.2), điện dẫn BTCR(α) được xác định từ biên độ của thành phần dòng điện cơ bản I LF(α) trong TCR ở 1 điện áp nguồn cho trước.

Với TCR, biên độ lớn nhất của điện áp nguồn và của dòng điện bị giới hạn bởi các giá trị định mức công suất của điện kháng và thyristor. Do dó TCR có thể làm việc ở bất cứ điểm nào trong vùng V-I xác định, đường biên của nó xác định bằng điện dẫn lớn nhất có thể đạt được, điện áp và dòng điện định mức, như minh họa trên hình 1. Giới hạn của TCR được thiết lập khi thiết kế từ yêu cầu vận hành thực tế. Đặc tính V-I của TCR Khi điều khiển góc mở dẫn đến dạng sóng của dòng điện không còn là hình sin.

Nói cách khác, ngoài thành phần cơ bản, TCR còn sinh ra các sóng hài. Trong nửa chu kỳ dòng điện dương, âm xác định, chỉ có các sóng hài bậc lẻ mới được tạo ra. Biên độ của các sóng này là hàm của góc trễ α, biểu thị trong công thức sau: Học viên: Nguyễn Văn Nghiệp 21 MHHV: CA160496-KTĐ Đế tài: Nghiên cứu hiệu quả ứng dụng của thiết bị điều chỉnh góc pha trong HTĐ 4.
