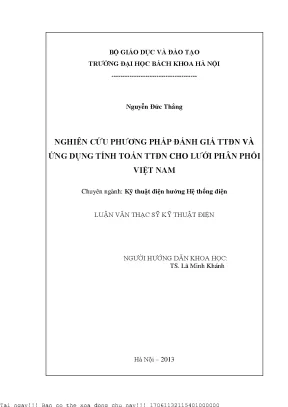

Nghiên Cứu Phương Pháp Đánh Giá Tổn Thất Điện Năng Trong Lưới Phân Phối Việt Nam

Chuyên khảo kỹ thuật phân tích Nghiên ứu phương pháp đánh giá tổn thất điện năng và ứng dụng tính toán tổn thất điện năng ho lưới, đánh giá các khía cạnh quan trọng, đề xuất hướng

• Tác giả: Nguyễn Đức Thắng
• Người hướng dẫn: TS. Lã Minh Khánh
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật điện
• Đề tài: Nghiên Cứu Phương Pháp Đánh Giá Tổn Thất Điện Năng Trong Lưới Phân Phối Việt Nam
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• PHẦN MỞ ĐẦU
• 1. CHƯƠNG 1: MỘT SỐ PHƯƠNG PHÁP TÍNH TỔN THẤT ĐIỆN NĂNG TRONG HỆ THỐNG ĐIỆN
• 1.1. Khái niệm và phân loại TTĐN trong hệ thống điện
• 1.2. Cơ sở tính toán TTĐN trên lưới điện
• 1.3. Một số phương pháp gần đúng tính toán TTĐN cho lưới điện
• 1.4. Nhận xét và kết luận chương 1
• 2. CHƯƠNG 2: SO SÁNH VÀ XÂY DỰNG QUY TRÌNH ĐÁNH GIÁ TTĐN TRONG LƯỚI ĐIỆN PHÂN PHỐI
• 2.1. Mục đích, yêu cầu khi đánh giá TTĐN cho LĐPP
• 2.2. Mối quan hệ của các thông số và so sánh giữa các phương pháp đánh giá TTĐN
• 2.3. Quy trình xây dựng ĐTPT và tính toán, đánh giá TTĐN cho lưới phân phối
• 2.4. Nhận xét và kết luận chương 2
• 3. CHƯƠNG 3: KẾT QUẢ ĐÁNH GIÁ CÁC PHƯƠNG PHÁP TÍNH TTĐN TRÊN CƠ SỐ LIỆU PHỤ TẢI CỦA LĐPP VIỆT NAM NĂM 2001-2010
• 3.1. Sơ đồ khối tính toán đánh giá TTĐN
• 3.2. Các bước tính toán và đánh giá cụ thể
• 3.3. Xử lý số liệu tính toán
• 3.4. Tính toán và xây dựng ĐTPT điển hình
• 3.5. Kết quả đánh giá sự chênh lệch giữa τ cx và τ kn, LsF cx và LsF kn, I2 tbbp từ ĐTPT và các công thức kinh nghiệm
• 3.6. Áp dụng tính toán TTĐN cho LĐPP Việt Nam
• 3.7. Kết luận chương 3
• KẾT LUẬN

Tóm tắt

I. Tổng Quan Về Tổn Thất Điện Năng Lưới Phân Phối 55 ký tự

Trong bối cảnh phát triển của ngành điện Việt Nam, việc đảm bảo cung cấp điện an toàn, liên tục và ổn định là ưu tiên hàng đầu. Tổn thất điện năng không chỉ ảnh hưởng đến hiệu quả kinh tế mà còn bộc lộ những vấn đề trong thiết kế, quy hoạch và vận hành lưới điện phân phối. Nghiên cứu các phương pháp tính toán và giảm tiêu hao điện năng lưới điện là một yêu cầu cấp thiết. Điều này không chỉ mang lại hiệu quả kinh tế mà còn giúp nhìn nhận những bất hợp lý trong khâu thiết kế, quy hoạch, cải tạo, vận hành lưới điện và sử dụng điện năng.

1.1. Khái niệm cơ bản về tổn thất điện năng kỹ thuật

Tổn thất điện năng (TTĐN) là lượng điện năng tiêu hao trong quá trình truyền tải và phân phối điện. Nó bao gồm tổn thất điện kỹ thuật (do tính chất vật lý) và tổn thất phi kỹ thuật (do quản lý). Việc xác định chính xác tổn thất điện năng kỹ thuật là rất quan trọng để đánh giá hiệu quả hoạt động của lưới điện phân phối và đưa ra các giải pháp cải thiện.

1.2. Phân loại tổn thất điện năng Kỹ thuật và phi kỹ thuật

Tổn thất điện năng được chia thành hai loại chính: tổn thất điện kỹ thuật (∆A KT) và tổn thất điện phi kỹ thuật (∆A PKT). Tổn thất điện kỹ thuật là do hao phí trên các phần tử của lưới điện, không thể loại bỏ hoàn toàn. Tổn thất phi kỹ thuật phát sinh do các vấn đề quản lý, như trộm cắp điện hoặc sai sót trong đo đếm. Trong đó, tổn thất điện kỹ thuật phụ thuộc vào dòng điện (I2) và điện áp (U2), liên quan đến phát nóng trên đường dây và các cuộn dây MBA.

II. Thách Thức Trong Đánh Giá Tổn Thất Điện Năng Hiện Nay 59 ký tự

Việc tính toán tổn thất điện năng một cách chính xác là yếu tố then chốt để đưa ra các giải pháp giảm thiểu. Tuy nhiên, phương pháp tính toán hiện tại ở Việt Nam còn nhiều hạn chế, đặc biệt là trong lưới phân phối Việt Nam khi số liệu thống kê chưa đầy đủ và chính xác. Các công thức kinh nghiệm được sử dụng thường dựa trên các đánh giá gần đúng từ nước ngoài, gây khó khăn trong việc xác định độ chính xác đối với điều kiện lưới điện Việt Nam.

2.1. Sự không thống nhất trong phương pháp tính toán hiện tại

Phương pháp tính toán tổn thất điện năng hiện đang được sử dụng tại Việt Nam chưa thống nhất giữa các đơn vị thực hiện, cũng như không thực sự đầy đủ và phù hợp với số liệu thống kê. Điều này gây khó khăn trong việc so sánh và đánh giá hiệu quả của các giải pháp giảm tổn thất điện năng.

2.2. Thiếu số liệu thống kê chi tiết cho lưới điện phân phối

Một trong những thách thức lớn nhất trong việc đánh giá tổn thất điện năng là sự thiếu hụt số liệu thống kê chi tiết, đặc biệt là trong lưới điện phân phối. Các số liệu về phụ tải, điện áp lưới phân phối, dòng điện và công suất lưới phân phối thường không được thu thập đầy đủ và chính xác, gây khó khăn cho việc tính toán và phân tích.

2.3. Áp dụng công thức kinh nghiệm từ nước ngoài

Các công thức kinh nghiệm được sử dụng để xác định mức tổn thất điện năng thường dựa trên các đánh giá gần đúng từ nước ngoài. Điều này có thể không phù hợp với điều kiện thực tế của lưới phân phối Việt Nam, do sự khác biệt về cấu trúc, phụ tải và điều kiện vận hành.

III. Phương Pháp Đánh Giá Tổn Thất Điện Năng Các Bước 52 ký tự

Để đánh giá tổn thất điện năng hiệu quả, cần một quy trình rõ ràng và chính xác. Quy trình này bao gồm các bước thu thập dữ liệu, xử lý số liệu, xây dựng mô hình, tính toán và phân tích kết quả. Việc áp dụng các phương pháp tính toán khác nhau, như phương pháp thời gian tổn thất công suất lớn nhất và phương pháp hệ số tổn hao điện năng, sẽ cho phép so sánh và đánh giá tính chính xác của từng phương pháp.

3.1. Thu thập và xử lý dữ liệu về phụ tải và lưới điện

Việc thu thập và xử lý dữ liệu là bước quan trọng nhất trong quy trình đánh giá tổn thất điện năng. Dữ liệu cần thu thập bao gồm số liệu về phụ tải, điện áp lưới phân phối, dòng điện, công suất lưới phân phối, thông số kỹ thuật của các thiết bị điện và sơ đồ mô hình lưới điện phân phối.

3.2. Xây dựng mô hình lưới điện phân phối và mô phỏng

Sau khi thu thập và xử lý dữ liệu, cần xây dựng mô hình lưới điện phân phối để mô phỏng lưới điện. Mô hình này cần phản ánh chính xác cấu trúc và thông số kỹ thuật của lưới điện. Các phần mềm mô phỏng lưới điện chuyên dụng có thể được sử dụng để tính toán tổn thất điện năng trong các điều kiện vận hành khác nhau.

3.3. Áp dụng các phương pháp tính toán tổn thất điện năng

Có nhiều phương pháp tính toán tổn thất điện năng, bao gồm phương pháp thời gian tổn thất công suất lớn nhất, phương pháp hệ số tổn hao điện năng và phương pháp phương sai dòng điện. Mỗi phương pháp có ưu và nhược điểm riêng, và cần được lựa chọn phù hợp với điều kiện cụ thể của lưới điện phân phối.

IV. Ứng Dụng Đánh Giá Tổn Thất Điện Năng tại Việt Nam 57 ký tự

Việc áp dụng các phương pháp đánh giá tổn thất điện năng cần phải phù hợp với đặc thù của lưới phân phối Việt Nam. Dữ liệu thực tế từ các tỉnh thành được sử dụng để so sánh và đánh giá các phương pháp khác nhau. Kết quả cho thấy sự chênh lệch giữa các phương pháp và sự cần thiết của việc xây dựng một phương pháp phù hợp hơn.

4.1. Sử dụng dữ liệu thực tế từ các lưới điện phân phối

Để đánh giá tổn thất điện năng một cách chính xác, cần sử dụng dữ liệu thực tế từ các lưới điện phân phối tại Việt Nam. Dữ liệu này bao gồm số liệu về phụ tải, điện áp lưới phân phối, dòng điện và công suất lưới phân phối từ các tỉnh thành khác nhau.

4.2. So sánh kết quả tính toán từ các phương pháp khác nhau

Sau khi có dữ liệu thực tế, cần so sánh kết quả tính toán từ các phương pháp khác nhau, như phương pháp thời gian tổn thất công suất lớn nhất và phương pháp hệ số tổn hao điện năng. Sự chênh lệch giữa các phương pháp sẽ cho thấy tính chính xác của từng phương pháp và sự cần thiết của việc xây dựng một phương pháp phù hợp hơn.

4.3. Đánh giá sự chênh lệch giữa các phương pháp tính toán

Việc đánh giá sự chênh lệch giữa các phương pháp tính toán là rất quan trọng để xác định phương pháp nào phù hợp nhất với điều kiện của lưới phân phối Việt Nam. Sự chênh lệch này có thể do sự khác biệt về cấu trúc, phụ tải và điều kiện vận hành của lưới điện.

V. Giải Pháp Giảm Tổn Thất Điện Năng Hướng Dẫn Chi Tiết 59 ký tự

Giảm tổn thất điện năng đòi hỏi các giải pháp đồng bộ, từ cải thiện cơ sở hạ tầng đến nâng cao hiệu quả vận hành và quản lý. Việc áp dụng các công nghệ mới, như điện kế thông minh và hệ thống SCADA, cũng đóng vai trò quan trọng. Bên cạnh đó, việc bù công suất phản kháng và quản lý hệ số công suất cũng giúp giảm tiêu hao điện năng lưới điện.

5.1. Cải thiện cơ sở hạ tầng và nâng cấp lưới điện

Một trong những giải pháp quan trọng nhất để giảm tổn thất điện năng là cải thiện cơ sở hạ tầng và nâng cấp lưới điện. Điều này bao gồm việc thay thế các đường dây cũ, nâng cấp trạm biến áp và cải thiện chất lượng điện năng.

5.2. Ứng dụng công nghệ điện kế thông minh và hệ thống SCADA

Việc ứng dụng công nghệ điện kế thông minh và hệ thống SCADA giúp thu thập dữ liệu và điều khiển lưới điện một cách hiệu quả hơn. Điều này cho phép giám sát tổn thất điện năng theo thời gian thực và đưa ra các biện pháp khắc phục kịp thời.

5.3. Bù công suất phản kháng và quản lý hệ số công suất

Việc bù công suất phản kháng và quản lý hệ số công suất giúp giảm dòng điện chạy trên lưới điện, từ đó giảm tổn thất điện năng. Điều này có thể được thực hiện bằng cách lắp đặt các tụ bù tại các trạm biến áp hoặc tại các hộ tiêu thụ.

VI. Kết Luận và Hướng Nghiên Cứu Về Tổn Thất Điện Năng 59 ký tự

Nghiên cứu đánh giá tổn thất điện năng trong lưới phân phối Việt Nam là một vấn đề phức tạp nhưng vô cùng quan trọng. Việc tiếp tục nghiên cứu và phát triển các phương pháp đánh giá chính xác hơn, cũng như các giải pháp giảm thiểu hiệu quả hơn, sẽ góp phần nâng cao hiệu quả hoạt động của ngành điện.

6.1. Tầm quan trọng của việc tiếp tục nghiên cứu và phát triển

Việc tiếp tục nghiên cứu và phát triển các phương pháp đánh giá tổn thất điện năng chính xác hơn là rất quan trọng để nâng cao hiệu quả hoạt động của ngành điện. Các nghiên cứu này cần tập trung vào việc xây dựng các mô hình lưới điện phù hợp với điều kiện Việt Nam và phát triển các phương pháp tính toán tiên tiến hơn.

6.2. Các hướng nghiên cứu tiềm năng trong tương lai

Các hướng nghiên cứu tiềm năng trong tương lai bao gồm việc ứng dụng trí tuệ nhân tạo (AI) và học máy (Machine Learning) để dự báo tổn thất điện năng, phát triển các hệ thống quản lý năng lượng thông minh và nghiên cứu các giải pháp lưu trữ năng lượng hiệu quả.

Nội dung chính

Tổng quan nghiên cứu

Tổn thất điện năng (TTĐN) là một trong những vấn đề quan trọng ảnh hưởng trực tiếp đến hiệu quả vận hành và chi phí sản xuất trong hệ thống điện Việt Nam. Năm 2009, tổng điện năng sản xuất đạt khoảng 86,9 tỷ kWh, trong khi điện năng tiêu thụ là 74,5 tỷ kWh, cho thấy mức tổn thất điện năng chiếm khoảng 14%. Với sự phát triển nhanh chóng của nền kinh tế và nhu cầu sử dụng điện ngày càng tăng, việc đánh giá chính xác TTĐN trong lưới điện phân phối (LĐPP) trở nên cấp thiết nhằm nâng cao hiệu quả quản lý và vận hành hệ thống điện.

Luận văn tập trung nghiên cứu các phương pháp đánh giá TTĐN kỹ thuật trong LĐPP Việt Nam giai đoạn 2001-2010, so sánh ưu nhược điểm của các phương pháp truyền thống và đề xuất phương pháp tính toán phù hợp với đặc thù lưới điện Việt Nam. Phạm vi nghiên cứu bao gồm phân tích số liệu phụ tải điển hình của các phân ngành công nghiệp, nông nghiệp, thương mại, dân dụng và công cộng tại nhiều tỉnh, thành phố trong nước. Mục tiêu chính là xây dựng quy trình đánh giá TTĐN chính xác, phù hợp với số liệu thực tế, góp phần giảm tổn thất và nâng cao hiệu quả kinh tế cho ngành điện.

Việc nghiên cứu có ý nghĩa quan trọng trong việc hỗ trợ công tác quy hoạch, thiết kế và vận hành lưới điện, đồng thời giúp các đơn vị điện lực có cơ sở khoa học để đề xuất các giải pháp giảm tổn thất, từ đó góp phần phát triển bền vững hệ thống điện Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên ba lý thuyết và mô hình chính trong đánh giá TTĐN:

1. Phương pháp thời gian tổn thất công suất lớn nhất (τ): Đây là phương pháp tính toán tổn thất dựa trên thời gian mà công suất tổn thất đạt cực đại trong năm. Thời gian τ được xác định như hàm số phụ thuộc vào thời gian sử dụng công suất lớn nhất T_max và hệ số công suất cosφ của phụ tải. Phương pháp này đơn giản, phù hợp với lưới điện hình tia, nhưng có độ chính xác thấp do không xét đến đặc trưng riêng của từng lưới.

2. Phương pháp hệ số tổn hao điện năng (Loss Factor - LsF): Phương pháp này sử dụng hệ số tổn thất LsF, tỷ lệ giữa tổn hao công suất trung bình và tổn hao công suất cực đại, liên quan mật thiết đến hệ số tải LF (Load Factor). LsF được xác định qua các công thức kinh nghiệm dựa trên số liệu phụ tải, giúp tính toán nhanh tổn thất điện năng khi không có đồ thị phụ tải chi tiết.

3. Phương pháp phương sai dòng điện (σ²): Phương pháp mới được phát triển dựa trên lý thuyết xác suất thống kê, sử dụng dòng điện trung bình bình phương I²_tbbp và điện trở đẳng trị R_đt của lưới để tính toán tổn thất. Phương pháp này tính toán chính xác hơn, phù hợp với đặc thù lưới điện phân phối Việt Nam, tuy nhiên đòi hỏi số liệu phức tạp và chưa được áp dụng rộng rãi.

Các khái niệm chính bao gồm: tổn thất điện năng kỹ thuật, tổn thất phi kỹ thuật, hệ số tổn hao điện năng LsF, hệ số tải LF, thời gian tổn thất công suất lớn nhất τ, dòng điện trung bình bình phương I²_tbbp, điện trở đẳng trị R_đt.

Phương pháp nghiên cứu

Luận văn sử dụng số liệu phụ tải thực tế của lưới điện phân phối Việt Nam giai đoạn 2001-2010, thu thập từ Cục Điều tiết Điện lực và các đơn vị điện lực địa phương. Cỡ mẫu bao gồm dữ liệu điện năng tiêu thụ của nhiều tỉnh, thành phố và quận huyện, với phân loại theo 5 thành phần phụ tải chính: công nghiệp, nông nghiệp, thương mại, dân dụng và công cộng.

Phương pháp chọn mẫu là lấy mẫu đại diện các khu vực có đặc điểm phụ tải đa dạng nhằm đảm bảo tính tổng quát của kết quả. Phân tích dữ liệu được thực hiện bằng cách xây dựng đồ thị phụ tải điển hình, tính toán các hệ số τ, LsF và σ² theo từng phương pháp, sau đó so sánh kết quả với phương pháp tính toán giải tích dựa trên đồ thị phụ tải điển hình (ĐTPT) được coi là chuẩn.

Timeline nghiên cứu kéo dài trong khoảng 1 năm, bao gồm các bước: thu thập số liệu, xây dựng đồ thị phụ tải, tính toán theo các phương pháp, so sánh và đánh giá kết quả, đề xuất phương pháp phù hợp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ chính xác của phương pháp phương sai dòng điện σ²: So sánh với phương pháp giải tích, phương pháp σ² cho sai số tương đối dưới 5% (khoảng 3,5%), thể hiện tính chính xác cao trong tính toán TTĐN cho lưới điện phân phối. Ví dụ, tổn thất tính theo phương pháp giải tích là 710,48 kWh, trong khi phương pháp σ² cho kết quả 685,4 kWh.

2. Mối quan hệ giữa hệ số tổn hao LsF và hệ số tải LF: Kết quả phân tích số liệu thực tế cho thấy quan hệ LsF = 0,3 × LF là phù hợp với lưới điện Việt Nam, tương tự như các nghiên cứu quốc tế. Hệ số k trong công thức LsF = k × LF dao động trong khoảng 0,08 đến 0,3 tùy theo đặc điểm phụ tải.

3. Giới hạn của phương pháp thời gian tổn thất công suất lớn nhất τ: Phương pháp này đơn giản, dễ áp dụng nhưng có độ chính xác thấp do không phản ánh đầy đủ đặc trưng biến đổi phụ tải và cấu trúc lưới điện. Sai số có thể lớn khi phụ tải các nút trong lưới có T_max khác nhau.

4. Khó khăn trong thu thập số liệu đồng bộ: Việc lấy số liệu điện năng tiêu thụ đồng thời tại nhiều trạm biến áp gặp nhiều khó khăn do địa hình và quy mô lưới điện, ảnh hưởng đến độ chính xác của các phương pháp tính toán.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy phương pháp phương sai dòng điện σ² có tiềm năng ứng dụng cao trong điều kiện lưới điện phân phối Việt Nam nhờ khả năng tính toán chính xác và phù hợp với đặc điểm phụ tải địa phương. So với phương pháp truyền thống như τ và LsF, phương pháp σ² cung cấp kết quả gần với thực tế hơn, đặc biệt khi có số liệu phụ tải chi tiết.

Tuy nhiên, phương pháp σ² đòi hỏi số liệu phức tạp hơn, bao gồm dòng điện cực đại, cực tiểu, trung bình và phương sai dòng điện, điều này gây khó khăn trong thực tế vận hành và quản lý dữ liệu. Do đó, việc phát triển hệ thống đo đếm và thu thập dữ liệu đồng bộ là cần thiết để tận dụng tối đa ưu điểm của phương pháp này.

Phương pháp τ và LsF vẫn giữ vai trò quan trọng trong tính toán nhanh và quy hoạch lưới điện nhờ tính đơn giản và yêu cầu số liệu thấp. Tuy nhiên, các công thức kinh nghiệm hiện tại cần được hiệu chỉnh dựa trên số liệu thực tế của Việt Nam để nâng cao độ chính xác.

Dữ liệu có thể được trình bày qua các biểu đồ phụ tải điển hình, bảng so sánh các hệ số τ, LsF và σ² giữa các tỉnh, thành phố, giúp minh họa rõ ràng mức độ chênh lệch và hiệu quả từng phương pháp.

Đề xuất và khuyến nghị

1. Phát triển hệ thống đo đếm điện năng đồng bộ: Đầu tư nâng cấp hệ thống đo đếm tại các trạm biến áp và điểm giao nhận điện năng nhằm thu thập số liệu chính xác, đồng bộ theo thời gian, phục vụ cho việc tính toán TTĐN chính xác theo phương pháp σ². Chủ thể thực hiện: EVN và các đơn vị điện lực địa phương; Timeline: 2-3 năm.

2. Hiệu chỉnh công thức kinh nghiệm LsF và τ: Dựa trên số liệu phụ tải thực tế của Việt Nam, xây dựng và hiệu chỉnh các công thức tính toán hệ số tổn hao điện năng và thời gian tổn thất công suất lớn nhất phù hợp với đặc điểm phụ tải và cấu trúc lưới điện trong nước. Chủ thể thực hiện: Viện Năng lượng, các trường đại học kỹ thuật; Timeline: 1-2 năm.

3. Áp dụng phương pháp phương sai dòng điện σ² trong tính toán và quy hoạch: Khuyến khích các đơn vị điện lực áp dụng phương pháp σ² trong đánh giá TTĐN để nâng cao độ chính xác, đặc biệt trong các dự án quy hoạch và cải tạo lưới điện phân phối. Chủ thể thực hiện: Ban Kỹ thuật sản xuất EVN, các tổng công ty điện lực; Timeline: 1-3 năm.

4. Đào tạo và nâng cao năng lực chuyên môn: Tổ chức các khóa đào tạo chuyên sâu về các phương pháp tính toán TTĐN, đặc biệt là phương pháp σ², cho cán bộ kỹ thuật và quản lý ngành điện nhằm nâng cao năng lực áp dụng và phân tích số liệu. Chủ thể thực hiện: Trường Đại học Bách Khoa Hà Nội, EVN; Timeline: liên tục.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên gia ngành điện: Giúp hiểu rõ các phương pháp tính toán TTĐN, lựa chọn phương pháp phù hợp cho từng loại lưới điện, nâng cao hiệu quả vận hành và quản lý.

2. Các nhà quản lý và hoạch định chính sách ngành điện: Cung cấp cơ sở khoa học để xây dựng chính sách giảm tổn thất điện năng, đầu tư phát triển hạ tầng đo đếm và quy hoạch lưới điện.

3. Các nhà nghiên cứu và sinh viên kỹ thuật điện: Là tài liệu tham khảo chuyên sâu về lý thuyết, phương pháp và ứng dụng tính toán TTĐN trong lưới điện phân phối Việt Nam.

4. Các đơn vị tư vấn thiết kế và quy hoạch lưới điện: Hỗ trợ trong việc lựa chọn phương pháp tính toán phù hợp, nâng cao độ chính xác trong thiết kế và đánh giá hiệu quả các phương án phát triển lưới điện.

Câu hỏi thường gặp

1. Tổn thất điện năng kỹ thuật là gì và tại sao cần tính toán chính xác?
   Tổn thất kỹ thuật là điện năng tiêu hao do tính chất vật lý của quá trình truyền tải, không thể loại bỏ hoàn toàn. Tính toán chính xác giúp giảm chi phí vận hành, nâng cao hiệu quả lưới điện và hỗ trợ quy hoạch hợp lý.

2. Phương pháp nào phù hợp nhất để tính TTĐN cho lưới điện phân phối Việt Nam?
   Phương pháp phương sai dòng điện σ² được đánh giá có độ chính xác cao và phù hợp với đặc thù lưới điện Việt Nam, tuy nhiên cần số liệu chi tiết và đồng bộ. Phương pháp LsF và τ vẫn được sử dụng phổ biến do tính đơn giản.

3. Làm thế nào để thu thập số liệu phụ tải đồng bộ và chính xác?
   Cần đầu tư hệ thống đo đếm điện năng hiện đại, đồng bộ thời gian tại các trạm biến áp và điểm giao nhận điện năng, đồng thời xây dựng quy trình thu thập và xử lý dữ liệu khoa học.

4. Hệ số tổn hao điện năng LsF và hệ số tải LF có mối quan hệ như thế nào?
   LsF là tỷ lệ tổn hao công suất trung bình trên tổn hao công suất cực đại, liên quan mật thiết đến LF là tỷ lệ công suất trung bình trên công suất cực đại. Quan hệ này giúp tính nhanh tổn thất khi không có đồ thị phụ tải chi tiết.

5. Phương pháp thời gian tổn thất công suất lớn nhất τ có ưu điểm và hạn chế gì?
   Ưu điểm là đơn giản, dễ áp dụng cho lưới điện hình tia. Hạn chế là độ chính xác thấp, không phản ánh đầy đủ đặc trưng biến đổi phụ tải và cấu trúc lưới, dễ gây sai số khi áp dụng cho lưới phức tạp.

Kết luận

• Luận văn đã phân tích và so sánh ba phương pháp tính toán TTĐN chính: thời gian tổn thất công suất lớn nhất τ, hệ số tổn hao điện năng LsF và phương sai dòng điện σ², dựa trên số liệu phụ tải thực tế của lưới điện phân phối Việt Nam giai đoạn 2001-2010.
• Phương pháp σ² cho kết quả chính xác nhất với sai số dưới 5% so với phương pháp giải tích, phù hợp với đặc thù lưới điện Việt Nam.
• Các công thức kinh nghiệm về τ và LsF cần được hiệu chỉnh dựa trên số liệu thực tế để nâng cao độ chính xác trong tính toán và quy hoạch.
• Đề xuất phát triển hệ thống đo đếm đồng bộ, áp dụng phương pháp σ² và đào tạo chuyên môn nhằm nâng cao hiệu quả quản lý tổn thất điện năng.
• Các bước tiếp theo bao gồm triển khai thực nghiệm phương pháp σ² trên diện rộng, hoàn thiện công thức kinh nghiệm và xây dựng phần mềm hỗ trợ tính toán TTĐN cho ngành điện Việt Nam.

Hành động ngay: Các đơn vị điện lực và nhà nghiên cứu nên phối hợp triển khai thu thập số liệu đồng bộ và áp dụng phương pháp σ² để nâng cao hiệu quả quản lý tổn thất điện năng trong hệ thống điện phân phối.

Trích đoạn nội dung tài liệu

đặt vấn đề tính toán đánh giá dung lượng tổn thất phi kỹ thuật, do đó sẽ sử dụng ký hiệu chung là ∆A cho tổn thất điện năng kỹ thuật. Do đó, để xác định tổn thất kỹ thuật, có 3 thành phần chính cần phải tính toán: TTĐN do phát nóng trên điện trở tác dụng của đường dây, do phát nóng trên điện trở tác dụng của các cuộn dây MBA (phụ thuộc vào dòng điện và có thể được xác định dựa trên tính toán chế độ xác lập của lưới điện) và TTĐN trong lõi thép của các MBA (không phụ thuộc vào phụ tải và được xác định từ tổn thất công suất không tải). Như vậy, phần TTĐN do phát nóng phụ thuộc vào điện trở tác dụng của các phần tử chính trong lưới điện và phân bố công suất trên lưới. Việc xác định TTĐN trong các phần của hệ thống điện chịu ảnh hưởng nhiều bởi cấu trúc lưới điện tính toán.

Có thể phân biệt việc xác định TTĐN trong lưới điện truyền tải và lưới điện phân phối. Lưới điện truyền tải là phần lưới điện nối từ các nguồn điện (các nhà máy điện) đến các TBA trung gian cung cấp điện cho các cụm phụ tải địa phương [2]. Trong hệ thống điện Việt Nam, lưới điện truyền tải bao gồm các mạng lưới điện có cấp điện áp 110kV, 220kV và 500kV. Việc tính toán tổn thất trong lưới điện truyền tải tương đối phức tạp, do lưới điện có thể có dạng mạch vòng kín hoặc do nhiều nguồn điện cung cấp công suất, khi đó phân bố công suất trên các đoạn lưới không chỉ phụ Líp:10KT§HT§-KH - 2010B 6 LuËn V¨n Th¹c Sü Kü ThuËt §iÖn H­íng HT§ thuộc vào sự biến đổi công suất của mỗi phụ tải, mà còn vào chế độ làm việc của các nguồn điện và cấu trúc lưới điện.

Lưới điện phân phối là phần lưới điện nối từ các trạm biến áp trung gian, trực tiếp cung cấp điện cho các hộ tiêu thụ ([2,3]). Lưới phân phối thường bao gồm 2 cấp điện áp: lưới trung áp (có điện áp 1÷35kV) và lưới hạ áp (380V), do các đơn vị điện lực thuộc EVN quản lý. Hiện nay có một số lưới điện phân phối cũng bao gồm các đường dây và trạm biến áp có điện áp 110kV có chức năng phân phối điện. Hầu hết lưới điện phân phối đều có dạng mạch hở hoặc là lưới kín nhưng vận hành hở, khi đó công suất trên các đoạn lưới có thể coi như biến đổi theo công suất của phụ tải ở cuối mỗi đoạn.

Cơ sở tính toán TTĐN trên lưới điện. Từ định nghĩa về TTĐN ta thấy rằng khi truyền tải điện năng từ thanh cái nhà máy điện đến phụ tải. Khi có dòng điện chạy qua, do có điện trở và điện kháng trên đường dây nên nó đã gây ra tổn thất công suất dẫn đến tổn thất về điện năng. Trị số tổn thất điện năng trong bất kỳ một phần tử nào của mạng điện phụ thuộc chủ yếu vào tính chất của phụ tải và sự thay đổi của phụ tải trong thời gian khảo sát.

Nếu phụ tải của đường dây không thay đổi và xác định được tổn thất công suất tác dụng trên đường dây là ∆P thì khi đó tổn thất điện năng trong thời gian t sẽ là: P2 + Q2 T T T T S2 ∆A = ∫ ∆P ( t ) dt =3R ∫ I dt = R ∫ t2 dt = R ∫ t 2 t dt 2 t (1.4) 0 0 0 Ut 0 Ut Nhưng trong thực tế phụ tải luôn thay đổi. Khi đó ta phải biểu diễn gần đúng đường cong i(t), và s(t) dưới dạng bậc thang hoá để tính toán tổn thất năng lượng với điện áp định mức đuờng dây luôn luôn biến thiên theo thời gian nên tính toán như trên không chính xác. Tuy nhiên, trong tính toán thường không biết đồ thị p(t), q(t). Để tính tổn thất năng lượng ta phải dùng phương pháp gần đúng dựa theo một số khái niệm quy ước như thời gian tổn thất công suất cực đại (τ max ) và hệ số tổn hao điện năng (LsF).

Líp:10KT§HT§-KH - 2010B 7 LuËn V¨n Th¹c Sü Kü ThuËt §iÖn H­íng HT§ Ngoài ra còn có thể sử dụng một số phương pháp khác như sử dụng công tơ, tính theo đồ thị phụ tải, theo đặc tính xác suất của phụ tải,… Tính chính xác TTĐN theo số liệu đo đếm. Việc đánh giá TTĐN bằng các thiết bị đo đếm cho kết quả chính xác trên cơ sở định nghĩa của EVN, xác định theo công thức (1.1), kết quả xác định được sẽ bao gồm cả TTĐN kỹ thuật và TTĐN phi kỹ thuật. Tổng TTĐN được xác định bằng cách đo như sau: A1Nhận A1Giao. (ΔA) AmNhận AnGiao Hình 1.

Sơ đồ xác định tổn thất điện năng trên lưới điện bằng thiết bị đo Phương pháp đo: sử dụng các thiết bị đo đếm điện năng được đồng bộ trong cùng thời gian khảo sát tại tất cả các mạch vào và ra (tại ranh giới giao và nhận điện năng) khỏi khu vực lưới điện cần xác định TTĐN.6) Với: - ΔA là tổn thất điện năng trên lưới điện đang xét (kWh), xác định trong khoảng thời gian T; - A N là tổng điện năng nhận (kWh) từ các thiết bị đo tại nguồn của lưới điện trong khoảng thời gian T; - A G là tổng điện năng tiêu thụ (kWh) ) từ các thiết bị đo tại nơi giao (tiêu thụ) điện năng trong khoảng thời gian T. Líp:10KT§HT§-KH - 2010B 8 LuËn V¨n Th¹c Sü Kü ThuËt §iÖn H­íng HT§ Cụ thể, theo [5], tổng điện năng sản xuất của Việt Nam năm 2009 là 86,9 tỷ kWh, điện năng tiêu thụ cùng kỳ là 74,5 tỷ kWh. Khi đó tổng TTĐN trong năm tính được theo công thức (1.109 (kWh) Tương tự như vậy, trên bảng 1.1 là số liệu về tình hình TTĐN một số quốc gia trên thế giới, [14]. Điện năng Điện năng Năm lấy TTĐN TTĐN TT Tên nước sản xuất tiêu thụ số liệu 106 kWh % (106 kWh) (106 kWh) 1 Mỹ 2008 4.

Thống kê tổn thất điện năng tại một số quốc gia. Nếu có đầy đủ số liệu ta hoàn toàn có thể xác định TTĐN một cách chính xác. Từ đó ta có một số nhận xét về cách xác định tổng TTĐN trong lưới điện bằng các thông số đo lường như sau: - Kết quả xác định TTĐN phụ thuộc vào độ chính xác của số liệu đo và thống kê, yêu cầu các số liệu từ thiết bị đo lường phải được đồng bộ tuyệt đối về thời gian ghi lại dữ liệu. Đối với HTĐ Việt Nam, ta thường gặp khó khăn trong khâu thu thập số liệu, nhất là đối với LPP trung áp.

- Cách thức tính toán này thường dùng để đánh giá TTĐN thực tế trong công tác vận hành và quản lý mạng lưới điện. Kết quả thu được bao gồm cả TTĐN phi kỹ thuật, còn gọi là tổn thất kinh doanh nhưng không thể biết được TTĐN kỹ thuật do đặc điểm cấu trúc lưới điện và đặc trưng của phụ tải. Để đánh giá mức độ tổn thất phi kỹ thuật, cần xác định được tỷ lệ tổn thất kỹ thuật trong tổng TTĐN.3 Một số phương pháp gần đúng tính toán TTĐN cho lưới điện Líp:10KT§HT§-KH - 2010B 9 LuËn V¨n Th¹c Sü Kü ThuËt §iÖn H­íng HT§ 1. Phương pháp thời gian tổn thất công suất lớn nhất.

Tổn thất công suất tác dụng gây ra TTĐN trên điện trở R của đường dây, trong khoảng thời gian T đó là tích phân của tổn thất công suất theo thời gian vận hành, để tiện trình bày các chỉ số đường dây i, j được bỏ qua: T T T S t2 ∆A = ∫ ∆P(t )dt = 3R ∫ I dt = R ∫ 2 dt t 2 (1.7) 0 0 0 Ut Nếu đồ thị phụ tải (ĐTPT) có hình bậc thang với n bậc, mỗi bậc dài ∆t i và có công suất không đổi (h.1) thì : Si2 n  n Pi 2 n Qi2  ∆A = R.8) 1 Ui  1 Ui 1 Ui  S Si ∆t1 ∆t2 ∆t3 ∆ti ∆tn 0 t(h) Hình 1.2 : Đồ thị phụ tải hình bậc thang. Nếu không biết giá trị của U t thì có thể tính gần đúng bằng cách lấy U t = U đm : R  n 2 n 2 ∆A = 2 .9) U đm  1 1  Líp:10KT§HT§-KH - 2010B 10 LuËn V¨n Th¹c Sü Kü ThuËt §iÖn H­íng HT§ Tổn thất điện năng năm thường tính theo ĐTPT kéo dài năm ∆t i = 1 h: R  8760 2 8760 2  ∆A = 2 .10) U đm  t =1 t =1  Nếu đồ thị phụ tải là trơn ta có thể viết như sau: R   ( ) 8760 8760 R ∆A = 2  ∫ Pt dt + ∫ Qt2 dt  = 2 Pmax 2 2 τ P + Qmax 2 τQ (1.11) U dm  t =1 t =1  U dm Trong đó : - τ P là thời gian tổn thất công suất lớn nhất do công suất tác dụng (CSTD) gây ra - τ Q là thời gian tổn thất lớn nhất do công suất phản kháng (CSPK) gây ra, chúng phụ thuộc vào đồ thị CSTD và CSPK của phụ tải. 8760 8760 ∑ P dt ∫ P dt 2 2 i t τ P = t =1 2 = 0 2 Pmax Pmax 8760 8760 (1.12) ∑ Q dt ∫ Q dt 2 2 i t τ Q = t =1 2 = 0 2 Qmax Qmax Trong thực tế tính toán, thường giả thiết rằng đồ thị CSPK và CSTD gần giống nhau, cũng có nghĩa là cosϕ của phụ tải không đổi trong năm. Với giả thiết này τ Q = τ P = τ và có thể viết : .τ ( ) 2 R S max ∆A = 2 Pmax + Qmax .13) U dm U dm Líp:10KT§HT§-KH - 2010B 11 LuËn V¨n Th¹c Sü Kü ThuËt §iÖn H­íng HT§ 8760 8760 ∑ S dt ∫ I dt 2 2 i t τ = t =1 2 = 0 2 ( thời gian tổn thất công suất lớn nhất (1.14) S max I max Ý nghĩa của τ rất rõ ràng, nếu dòng điện I t = I max không đổi thì trong thời gian τ (h) nó gây ra tổn thất đúng bằng TTĐN do dòng điện thật gây ra trong cả năm.

Giá trị τ được tính toán cho các loại đồ thị phụ tải có quy luật biến đổi ổn định, sau đó đưa vào các cẩm nang để sử dụng trong quy hoạch và thiết kế điện. Như vậy có thể coi τ là hàm số phụ thuộc T max và hệ số công suất cosφ: τ = f(T max , cosφ) (1.15) Ngoài ra có thể xác định τ theo công thức kinh nghiệm hoặc đồ thị lập từ số liệu thống kê về qui luật hoạt động của phụ tải, công thức thường áp dụng là [12]: τ = (0,124 + T max .
