Nâng cao an toàn giao thông với hệ thống ABS và VDC

Tài liệu nghiên cứu Khảo sát quá trình huyển động quay vòng của ôtô có bố trí hệ thống abs vdc, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Trần Duy Hải
• Người hướng dẫn: PGS. Nguyễn Khắc Trái
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Cơ Khí Động Lực
• Đề tài: Nâng Cao An Toàn Giao Thông Với Hệ Thống ABS Và VDC
• Loại tài liệu: luận văn thực tập
• Năm xuất bản: 2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. CHƯƠNG 1: GIỚI THIỆU
• 1.1. Tính điều khiển và vận động ổn định hướng chuyển động của ôtô
• 1.2. Giới thiệu về hệ thống ABS và các liên hợp với ABS trên ôtô
• 2. CHƯƠNG 2: CƠ SỞ LÝ LUẬN CỦA ĐỀ TÀI
• 2.1. Cơ sở lý luận về điều khiển phanh ABS

Tóm tắt

I. Giới thiệu hệ thống ABS VDC Giải pháp an toàn giao thông

Nền kinh tế phát triển kéo theo nhu cầu vận tải bằng ô tô tăng cao. An toàn giao thông trở thành vấn đề cấp thiết. Các xe hiện đại tích hợp hệ thống cơ khí truyền thống và điều khiển phức tạp để đảm bảo ổn định. Hệ thống ABS+VDC là một trong số đó. Hệ thống sử dụng phanh, lái, hệ thống treo để ổn định động học của ô tô. Luận văn này tập trung khảo sát quá trình chuyển động quay vòng của ô tô khi trang bị ABS+VSC. VSC là một phần của VDC nhằm ổn định quay vòng cho ô tô. Để tiếp cận vấn đề phức tạp này, cần bổ sung kiến thức về điều khiển tự động và nắm chắc trạng thái hoạt động của ô tô. Điều này góp phần nâng cao hiểu biết về hệ thống, chất lượng khai thác sử dụng ô tô, đồng thời giảm thiểu tai nạn giao thông.

1.1. Tầm quan trọng của tính năng an toàn ABS và VDC

Tính năng an toàn là yếu tố hàng đầu khi đánh giá chất lượng thiết kế và sử dụng ô tô. ABS (Hệ thống chống bó cứng phanh) giúp ngăn ngừa hiện tượng bó cứng bánh xe khi phanh gấp, duy trì khả năng lái và giảm quãng đường phanh. VDC (Kiểm soát ổn định xe) hoặc ESP (Chương trình ổn định điện tử) giúp xe giữ ổn định hướng đi khi vào cua hoặc trên đường trơn trượt. Cả hai hệ thống đều góp phần quan trọng vào việc giảm thiểu tai nạn giao thông và bảo vệ người lái và hành khách.

1.2. Tổng quan về ABS và VDC trên xe hơi hiện đại

Hiện nay, hầu hết các xe hơi hiện đại đều được trang bị ABS và VDC như các tính năng an toàn tiêu chuẩn hoặc tùy chọn. Các hệ thống này sử dụng các cảm biến để theo dõi tốc độ bánh xe, góc lái, và gia tốc của xe. Khi phát hiện nguy cơ mất kiểm soát, ABS sẽ tự động nhấp nhả phanh, trong khi VDC có thể can thiệp vào hệ thống phanh và hệ thống lái để giúp xe giữ ổn định. Theo Trần Duy Hải, việc tích hợp các hệ thống hiện đại vào ô tô là xu hướng tất yếu để đảm bảo an toàn (Trần Duy Hải, Luận văn Thạc Sĩ).

II. Phân tích nguy cơ mất an toàn Vì sao cần ABS và VDC

Tính điều khiển và vấn đề ổn định hướng chuyển động của ô tô là rất quan trọng. Quỹ đạo chuyển động của ô tô là tập hợp các vị trí ô tô có được sau khi người lái thực hiện các động tác điều khiển lên ô tô, nó liên quan đến tính dẫn hướng của xe. Ổn định hướng chuyển động của ô tô là một đặc tính của ô tô có khả năng giữ được quỹ đạo chuyển động theo góc quay vành lái khi chịu tác động của các lực, mômen và ngoại cảnh. Trong nhiều trường hợp sự sai lầm nhỏ trong điều khiển sẽ dẫn tới mất quỹ đạo chuyển động và gây mất an toàn giao thông.

2.1. Tình huống nguy hiểm Mất lái khi phanh gấp không ABS

Khi phanh gấp trên đường trơn trượt hoặc khi gặp chướng ngại vật, bánh xe có thể bị bó cứng. Điều này khiến xe mất khả năng điều khiển và có thể dẫn đến tai nạn. Hệ thống phanh ABS giúp ngăn ngừa tình trạng này bằng cách nhấp nhả phanh liên tục, cho phép bánh xe tiếp tục quay và duy trì độ bám với mặt đường. Nhờ đó, người lái vẫn có thể điều khiển xe để tránh chướng ngại vật hoặc giảm thiểu va chạm. Theo nghiên cứu, ABS giúp giảm quãng đường phanh và tăng khả năng kiểm soát xe trong các tình huống khẩn cấp.

2.2. Rủi ro khi vào cua VDC giải quyết bài toán trượt ngang

Khi vào cua với tốc độ cao, xe có thể bị trượt ngang do lực ly tâm. Tình trạng này đặc biệt nguy hiểm trên đường trơn trượt hoặc khi xe chở nặng. VDC giúp kiểm soát tình trạng trượt ngang bằng cách phanh độc lập lên từng bánh xe, điều chỉnh mô-men xoắn, và thậm chí giảm công suất động cơ. Nhờ đó, xe giữ được quỹ đạo chuyển động mong muốn và tránh bị lật hoặc mất lái. VDC đặc biệt hữu ích cho những người lái xe ít kinh nghiệm hoặc trong điều kiện thời tiết xấu.

III. Nguyên lý hoạt động ABS Cách hệ thống chống bó cứng phanh

Hệ thống phanh (Brake System) là thiết bị an toàn chủ động của ô tô, dùng để giảm tốc độ hay dừng và đỗ ô tô trong những trường hợp cần thiết theo yêu cầu của người lái, nó là một trong những hệ thống chính và có ý nghĩa quan trọng bảo đảm khả năng ổn định của ô tô khi chuyển động. Khi phanh ô tô nếu bánh xe trước bị bó cứng làm cho xe không thể chuyển hướng theo sự điều khiển của người lái còn nếu bánh xe sau bị bó cứng sẽ làm đuôi xe bị lạng, ô tô sẽ bị trượt ngang. Đặc biệt khi ô tô quay vòng, hiện tượng trượt ngang của các bánh xe dẫn đến hiện tượng quay vòng thiếu hoặc quay vòng thừa làm mất tính ổn định hướng chuyển động.

3.1. Cấu tạo hệ thống ABS Cảm biến bộ điều khiển bơm thủy lực

Hệ thống phanh ABS bao gồm các thành phần chính: cảm biến tốc độ bánh xe, bộ điều khiển điện tử (ECU), và bơm thủy lực. Cảm biến tốc độ bánh xe liên tục theo dõi tốc độ quay của từng bánh xe và gửi tín hiệu về ECU. ECU xử lý thông tin và phát hiện khi nào một bánh xe có nguy cơ bị bó cứng. Khi đó, ECU sẽ điều khiển bơm thủy lực để giảm áp suất phanh lên bánh xe đó, cho phép bánh xe tiếp tục quay và duy trì độ bám.

3.2. Quy trình hoạt động ABS Nhấp nhả phanh để chống trượt lết

Khi người lái phanh gấp, ABS sẽ tự động kích hoạt. ECU sẽ liên tục theo dõi tốc độ bánh xe và can thiệp khi cần thiết. Khi phát hiện một bánh xe có nguy cơ bị bó cứng, ECU sẽ ra lệnh cho bơm thủy lực giảm áp suất phanh lên bánh xe đó trong một khoảng thời gian rất ngắn (vài phần trăm giây). Sau đó, áp suất phanh sẽ được tăng trở lại. Quá trình này lặp đi lặp lại liên tục, tạo ra hiệu ứng nhấp nhả phanh, giúp bánh xe không bị bó cứng và duy trì độ bám với mặt đường. Theo tài liệu, ABS hoạt động hiệu quả nhất trong khoảng độ trượt 15-30%.

3.3. Ưu điểm của ABS Giữ lái giảm quãng đường phanh

Ưu điểm chính của ABS là giúp người lái duy trì khả năng điều khiển xe khi phanh gấp và giảm quãng đường phanh trên nhiều loại bề mặt đường. Khả năng điều khiển xe đặc biệt quan trọng trong các tình huống khẩn cấp, khi người lái cần tránh chướng ngại vật hoặc giữ xe trên đường. ABS cũng giúp giảm nguy cơ bị trượt ngang hoặc mất lái, đặc biệt trên đường trơn trượt. Tuy nhiên, cần lưu ý rằng ABS không thể phá vỡ các định luật vật lý và không thể ngăn chặn hoàn toàn các tai nạn.

IV. Cơ chế VDC Duy trì ổn định xe trong mọi tình huống lái

VDC (Vehicle Dynamics Control) hay còn gọi là ESP (Electronic Stability Program) là một hệ thống an toàn chủ động giúp duy trì ổn định xe trong các tình huống lái xe khác nhau, đặc biệt là khi vào cua hoặc trên đường trơn trượt. Hệ thống này hoạt động bằng cách sử dụng các cảm biến để theo dõi tốc độ bánh xe, góc lái, gia tốc ngang và dọc, và tỷ lệ lệch hướng để so sánh giữa hướng đi thực tế của xe và hướng đi mong muốn của người lái. Khi phát hiện sự khác biệt đáng kể, VDC sẽ can thiệp bằng cách phanh độc lập lên từng bánh xe và/hoặc điều chỉnh công suất động cơ để giúp xe trở lại quỹ đạo mong muốn.

4.1. Cấu tạo hệ thống VDC Cảm biến ECU bộ chấp hành phanh

Tương tự như ABS, VDC cũng bao gồm các cảm biến, bộ điều khiển điện tử (ECU), và bộ chấp hành phanh. Tuy nhiên, VDC có thêm các cảm biến để đo góc lái và gia tốc ngang, giúp hệ thống nhận biết được các tình huống mất ổn định khi vào cua hoặc trên đường trơn trượt. ECU của VDC phức tạp hơn ABS vì cần xử lý nhiều thông tin hơn và đưa ra các quyết định can thiệp chính xác hơn. Bộ chấp hành phanh của VDC cũng cần có khả năng phanh độc lập lên từng bánh xe.

4.2. VDC hoạt động như thế nào Phanh độc lập điều chỉnh công suất

Khi VDC phát hiện nguy cơ mất ổn định, hệ thống sẽ can thiệp bằng cách phanh độc lập lên một hoặc nhiều bánh xe. Ví dụ, khi xe bị thiếu lái (understeer) khi vào cua, VDC có thể phanh bánh xe phía sau bên trong cua để giúp xe quay đầu vào cua. Ngược lại, khi xe bị thừa lái (oversteer), VDC có thể phanh bánh xe phía trước bên ngoài cua để giúp xe giữ ổn định. Ngoài ra, VDC cũng có thể giảm công suất động cơ để giảm tốc độ xe và giúp người lái kiểm soát xe tốt hơn.

4.3. Lợi ích của VDC Ổn định hướng giảm nguy cơ tai nạn

Lợi ích chính của VDC là giúp người lái duy trì khả năng kiểm soát xe trong các tình huống khẩn cấp và giảm nguy cơ tai nạn. VDC đặc biệt hữu ích cho những người lái xe ít kinh nghiệm hoặc trong điều kiện thời tiết xấu. Tuy nhiên, cần lưu ý rằng VDC không thể thay thế kỹ năng lái xe an toàn và người lái vẫn cần phải lái xe cẩn thận và tuân thủ luật giao thông.

V. ABS và VDC phối hợp Nâng cao toàn diện an toàn lái xe

ABS và VDC là hai hệ thống an toàn chủ động hoạt động độc lập nhưng có thể phối hợp với nhau để nâng cao toàn diện an toàn lái xe. ABS giúp ngăn ngừa bó cứng bánh xe khi phanh gấp, trong khi VDC giúp duy trì ổn định xe trong các tình huống lái xe khác nhau. Khi cả hai hệ thống cùng hoạt động, xe sẽ có khả năng phanh an toàn và giữ ổn định tốt hơn, đặc biệt là trong các tình huống khẩn cấp.

5.1. Tương tác giữa ABS và VDC Phanh hiệu quả ổn định cao

Trong một số tình huống, ABS và VDC có thể hoạt động đồng thời để tối ưu hóa hiệu quả phanh và ổn định xe. Ví dụ, khi người lái phanh gấp khi vào cua, ABS sẽ giúp ngăn ngừa bó cứng bánh xe, trong khi VDC sẽ phanh độc lập lên từng bánh xe để giúp xe giữ ổn định và đi theo quỹ đạo mong muốn. Sự phối hợp này giúp xe đạt được hiệu quả phanh tốt nhất mà không làm mất khả năng điều khiển.

5.2. Ứng dụng thực tế ABS và VDC cứu mạng trong tình huống khẩn cấp

Có nhiều trường hợp thực tế đã chứng minh được hiệu quả của ABS và VDC trong việc cứu mạng người. Ví dụ, một người lái xe có thể phanh gấp để tránh một chiếc xe khác bất ngờ chuyển làn. Nếu xe không có ABS, bánh xe có thể bị bó cứng và xe mất khả năng điều khiển, dẫn đến va chạm. Tuy nhiên, nếu xe có ABS, bánh xe sẽ không bị bó cứng và người lái vẫn có thể điều khiển xe để tránh va chạm. Tương tự, VDC có thể giúp xe giữ ổn định khi vào cua trên đường trơn trượt, ngăn ngừa tình trạng trượt ngang hoặc lật xe.

VI. Bảo dưỡng ABS và VDC Giữ cho hệ thống hoạt động tốt

Để đảm bảo ABS và VDC hoạt động hiệu quả, cần bảo dưỡng định kỳ theo khuyến cáo của nhà sản xuất. Việc bảo dưỡng bao gồm kiểm tra và thay thế các bộ phận hao mòn như má phanh, dầu phanh, và cảm biến tốc độ bánh xe. Ngoài ra, cần kiểm tra và hiệu chỉnh hệ thống ABS và VDC bằng thiết bị chuyên dụng để đảm bảo hệ thống hoạt động chính xác.

6.1. Các bước bảo dưỡng định kỳ cho hệ thống ABS và VDC

Việc bảo dưỡng ABS và VDC bao gồm kiểm tra trực quan các bộ phận như cảm biến, dây điện, và ống dẫn dầu. Cần kiểm tra mức dầu phanh và thay thế nếu cần thiết. Quan trọng nhất là kiểm tra hoạt động của hệ thống bằng thiết bị chẩn đoán chuyên dụng để phát hiện các lỗi tiềm ẩn và hiệu chỉnh hệ thống. Theo khuyến cáo, cần bảo dưỡng ABS và VDC ít nhất mỗi năm một lần hoặc sau mỗi 20.000 km.

6.2. Dấu hiệu nhận biết lỗi ABS VDC Đèn báo và cách khắc phục

Dấu hiệu phổ biến nhất của lỗi ABS hoặc VDC là đèn báo trên bảng điều khiển. Khi đèn báo sáng, có nghĩa là hệ thống đã phát hiện một lỗi và không hoạt động. Trong trường hợp này, cần đưa xe đến trung tâm dịch vụ uy tín để kiểm tra và sửa chữa. Một số lỗi thường gặp bao gồm cảm biến tốc độ bánh xe bị hỏng, van thủy lực bị kẹt, hoặc ECU bị lỗi. Việc sửa chữa ABS và VDC cần được thực hiện bởi kỹ thuật viên có kinh nghiệm và sử dụng phụ tùng chính hãng.

VII. Tương lai ABS VDC Phát triển công nghệ an toàn giao thông

Công nghệ ABS và VDC tiếp tục phát triển để nâng cao hơn nữa an toàn giao thông. Các hệ thống mới hơn tích hợp các tính năng như phanh khẩn cấp tự động (AEB), kiểm soát hành trình thích ứng (ACC), và hỗ trợ giữ làn đường (LKA). Những công nghệ này giúp giảm nguy cơ tai nạn và làm cho việc lái xe trở nên an toàn và thoải mái hơn.

7.1. Xu hướng phát triển Tích hợp công nghệ mới nâng cao hiệu quả

Xu hướng phát triển của ABS và VDC là tích hợp với các công nghệ an toàn chủ động khác như phanh khẩn cấp tự động (AEB), cảnh báo va chạm phía trước (FCW), và hỗ trợ giữ làn đường (LKA). Các hệ thống này sử dụng các cảm biến như radar và camera để theo dõi môi trường xung quanh xe và can thiệp khi cần thiết để ngăn ngừa tai nạn.

7.2. Ứng dụng AI Dự đoán và ngăn chặn tai nạn trước khi xảy ra

Trí tuệ nhân tạo (AI) đang được ứng dụng ngày càng nhiều trong lĩnh vực an toàn giao thông. AI có thể được sử dụng để phân tích dữ liệu từ các cảm biến trên xe và dự đoán các tình huống nguy hiểm trước khi chúng xảy ra. Ví dụ, AI có thể phát hiện khi người lái xe mất tập trung hoặc khi có người đi bộ bất ngờ băng qua đường. Trong những tình huống này, AI có thể kích hoạt các hệ thống an toàn như ABS và VDC để ngăn ngừa tai nạn.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển kinh tế và hội nhập quốc tế, nhu cầu vận tải bằng ôtô ngày càng gia tăng, đặc biệt là các loại xe hiện đại được trang bị hệ thống an toàn giao thông tiên tiến. Theo ước tính, tai nạn giao thông do mất ổn định chuyển động quay vòng của ôtô chiếm tỷ lệ đáng kể trong tổng số vụ tai nạn. Hệ thống ABS (Anti-lock Brake System) và VDC (Vehicle Dynamics Control) là những công nghệ tích hợp nhằm nâng cao tính ổn định và an toàn khi vận hành xe, giảm thiểu nguy cơ trượt bánh và mất kiểm soát khi phanh hoặc vào cua.

Luận văn tập trung khảo sát quá trình chuyển động quay vòng của ôtô có trang bị hệ thống ABS+VDC, nhằm hiểu rõ các mối quan hệ động học và động lực học trong điều kiện vận hành thực tế. Phạm vi nghiên cứu bao gồm các dòng xe con hiện đại tại Việt Nam trong giai đoạn 2006-2008, với mục tiêu xây dựng mô hình toán học mô phỏng chuyển động quay vòng và đánh giá hiệu quả của hệ thống ABS+VDC trong việc ổn định quỹ đạo chuyển động. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc nâng cao chất lượng đào tạo kỹ thuật ôtô, đồng thời góp phần giảm thiểu tai nạn giao thông do mất kiểm soát chuyển động quay vòng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: lý thuyết điều khiển phanh ABS và lý thuyết điều khiển ổn định động học VSC (Vehicle Stability Control). Hệ thống ABS là một mạch điều khiển thủy lực điện tử tự động điều chỉnh áp suất dầu phanh nhằm ngăn ngừa hiện tượng bó cứng bánh xe khi phanh, đảm bảo bánh xe luôn hoạt động trong vùng ma sát tối ưu (15-30% hệ số trượt). Hệ thống VSC là một phần mở rộng của VDC, tập trung kiểm soát trạng thái quay vòng của xe, điều chỉnh lực phanh riêng biệt từng bánh để duy trì quỹ đạo chuyển động ổn định, đặc biệt trong các tình huống nguy hiểm như quay vòng thiếu hoặc thừa.

Các khái niệm chính bao gồm:

• Quỹ đạo chuyển động của ôtô trên mặt đường hai chiều, mô hình hóa bằng tọa độ và góc quay thân xe.
• Bán kính quay vòng thực tế (RLT) và bán kính quay vòng lý tưởng (RTT), dùng để xác định trạng thái quay vòng thiếu hoặc thừa.
• Các lực tác động lên bánh xe trong quá trình chuyển động, bao gồm lực kéo, lực ly tâm, lực ma sát và mômen quay bánh xe.
• Mô hình toán học động học và động lực học ôtô, bao gồm các phương trình cân bằng lực và mômen theo ba phương x, y, z.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các tài liệu kỹ thuật, báo cáo ngành và các mô hình toán học đã được công bố trong lĩnh vực điều khiển ôtô. Phương pháp nghiên cứu chủ yếu là mô phỏng toán học trên phần mềm MATLAB Simulink, kết hợp với phân tích lý thuyết và so sánh kết quả mô phỏng với các dữ liệu thực nghiệm có sẵn. Cỡ mẫu mô hình bao gồm 4 bánh xe với các cảm biến vận tốc, gia tốc và góc quay thân xe, được lựa chọn nhằm phản ánh chính xác đặc tính vận hành của xe con hiện đại.

Quá trình nghiên cứu được thực hiện trong khoảng thời gian từ 2006 đến 2008 tại Viện Cơ khí Động lực, Trường Đại học Bách Khoa Hà Nội, dưới sự hướng dẫn của PGS. Nguyễn Khắc Trai. Phương pháp phân tích bao gồm giải các phương trình vi phân mô tả chuyển động quay vòng, đánh giá các trạng thái quay vòng thiếu, thừa và đóng góp của hệ thống ABS+VDC trong việc điều chỉnh lực phanh và mômen quay bánh xe.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của hệ thống ABS+VDC đến quỹ đạo chuyển động: Mô hình toán học cho thấy khi trang bị ABS+VDC, bán kính quay vòng thực tế RLT được điều chỉnh gần với bán kính lý tưởng RTT hơn, giảm thiểu hiện tượng quay vòng thiếu hoặc thừa. Cụ thể, sai số bán kính quay vòng giảm khoảng 15-20% so với xe không trang bị hệ thống này.

2. Tăng cường ổn định động học khi phanh gấp: Hệ thống ABS+VDC giúp duy trì lực phanh tối ưu trên từng bánh xe, tránh hiện tượng bó cứng bánh và trượt ngang. Kết quả mô phỏng cho thấy lực phanh phân phối điện tử EBD phối hợp với ABS giúp tăng độ bám đường lên đến 30%, giảm nguy cơ mất kiểm soát khi phanh trên đường trơn trượt.

3. Giảm thiểu hiện tượng quay vòng thừa và thiếu: Qua phân tích các trạng thái quay vòng, hệ thống VSC điều chỉnh mômen phanh riêng biệt từng bánh xe, giúp giảm mômen quay thừa hoặc thiếu khoảng 25% so với xe không có VSC, từ đó giảm nguy cơ lật xe hoặc mất lái.

4. Tác động của các cảm biến gia tốc và góc quay thân xe: Việc sử dụng cảm biến gia tốc ngang và cảm biến góc quay thân xe giúp ECU-VSC nhận biết chính xác trạng thái chuyển động nguy hiểm, từ đó đưa ra tín hiệu điều khiển phanh kịp thời. Tần suất điều chỉnh lực phanh đạt 3-10 lần mỗi giây, đảm bảo phản ứng nhanh và chính xác.

Thảo luận kết quả

Nguyên nhân chính của các cải tiến trên là do hệ thống ABS+VDC tích hợp các mạch điều khiển thủy lực và điện tử phức tạp, cho phép điều chỉnh áp suất dầu phanh và mômen quay bánh xe theo từng trạng thái vận hành. So với các nghiên cứu trước đây chỉ tập trung vào ABS hoặc VSC riêng lẻ, nghiên cứu này đã mô phỏng đồng thời sự phối hợp giữa hai hệ thống, phản ánh sát thực tế vận hành xe hiện đại.

Kết quả mô phỏng có thể được trình bày qua biểu đồ so sánh bán kính quay vòng thực tế và lý tưởng, biểu đồ lực phanh phân phối trên từng bánh xe, cũng như bảng số liệu tần suất điều chỉnh lực phanh trong các tình huống phanh gấp. Những kết quả này khẳng định vai trò quan trọng của ABS+VDC trong việc nâng cao an toàn giao thông, giảm thiểu tai nạn do mất kiểm soát chuyển động quay vòng.

Đề xuất và khuyến nghị

1. Nâng cao đào tạo kỹ thuật viên và lái xe về hệ thống ABS+VDC: Tổ chức các khóa đào tạo chuyên sâu về nguyên lý hoạt động và vận hành hệ thống ABS+VDC nhằm nâng cao nhận thức và kỹ năng sử dụng, dự kiến thực hiện trong vòng 12 tháng, do các trung tâm đào tạo kỹ thuật ôtô chủ trì.

2. Phát triển mô hình mô phỏng và đào tạo trên phần mềm MATLAB Simulink: Xây dựng bộ công cụ mô phỏng chuyển động quay vòng có tích hợp ABS+VDC để phục vụ đào tạo và nghiên cứu, hoàn thành trong 18 tháng, do các viện nghiên cứu và trường đại học phối hợp thực hiện.

3. Khuyến khích trang bị hệ thống ABS+VDC trên các dòng xe mới tại Việt Nam: Đề xuất các chính sách ưu đãi thuế và hỗ trợ kỹ thuật để các nhà sản xuất và nhập khẩu xe ôtô trang bị hệ thống này, nhằm nâng cao an toàn giao thông, áp dụng trong 2-3 năm tới, do Bộ Giao thông vận tải và các cơ quan liên quan thực hiện.

4. Tăng cường nghiên cứu và phát triển cảm biến và bộ điều khiển ECU-VSC: Đầu tư nghiên cứu phát triển các cảm biến gia tốc, góc quay thân xe có độ chính xác cao và bộ điều khiển điện tử thông minh nhằm nâng cao hiệu quả điều khiển, dự kiến trong 24 tháng, do các viện công nghệ và doanh nghiệp công nghệ ôtô đảm nhiệm.

Đối tượng nên tham khảo luận văn

1. Sinh viên và nghiên cứu sinh ngành Cơ khí Động lực và Kỹ thuật ôtô: Nghiên cứu cung cấp kiến thức chuyên sâu về hệ thống ABS+VDC, mô hình toán học và phương pháp mô phỏng chuyển động quay vòng, hỗ trợ học tập và nghiên cứu khoa học.

2. Kỹ sư thiết kế và phát triển sản phẩm ôtô: Tham khảo để hiểu rõ hơn về các yếu tố ảnh hưởng đến ổn định chuyển động và cách tích hợp hệ thống điều khiển phanh và ổn định động học trong thiết kế xe.

3. Giảng viên và nhà đào tạo kỹ thuật ôtô: Sử dụng làm tài liệu giảng dạy, xây dựng bài giảng về điều khiển phanh ABS, hệ thống VSC và mô phỏng chuyển động ôtô.

4. Cơ quan quản lý giao thông và an toàn đường bộ: Tham khảo để xây dựng các chính sách khuyến khích áp dụng công nghệ an toàn tiên tiến, góp phần giảm thiểu tai nạn giao thông do mất kiểm soát xe.

Câu hỏi thường gặp

1. Hệ thống ABS+VDC hoạt động như thế nào để ngăn ngừa trượt bánh?
   ABS điều chỉnh áp suất dầu phanh liên tục để bánh xe không bị bó cứng, duy trì lực ma sát tối ưu (15-30% hệ số trượt). VDC bổ sung điều khiển lực phanh riêng biệt từng bánh, giúp ổn định quỹ đạo chuyển động, đặc biệt khi xe quay vòng hoặc phanh gấp.

2. Làm sao mô hình toán học mô phỏng chuyển động quay vòng của ôtô?
   Mô hình sử dụng các phương trình cân bằng lực và mômen theo ba phương x, y, z, kết hợp với các biến như góc quay thân xe, góc quay bánh xe, vận tốc và gia tốc để mô phỏng quỹ đạo chuyển động và trạng thái quay vòng thiếu hoặc thừa.

3. Tại sao cảm biến gia tốc và góc quay thân xe quan trọng trong hệ thống VSC?
   Chúng cung cấp thông tin chính xác về trạng thái chuyển động của xe, giúp ECU-VSC nhận biết các tình huống nguy hiểm như quay vòng thiếu hoặc thừa, từ đó điều chỉnh lực phanh và mômen quay bánh xe kịp thời để duy trì ổn định.

4. ABS+VDC có thể giảm thiểu tai nạn giao thông như thế nào?
   Bằng cách duy trì lực phanh tối ưu và ổn định quỹ đạo chuyển động, hệ thống giúp người lái kiểm soát xe tốt hơn trong các tình huống phanh gấp hoặc vào cua, giảm nguy cơ trượt bánh, mất lái và lật xe.

5. Phần mềm MATLAB Simulink được sử dụng như thế nào trong nghiên cứu này?
   MATLAB Simulink được dùng để xây dựng mô hình mô phỏng động học và động lực học ôtô, giải các phương trình vi phân mô tả chuyển động quay vòng, từ đó đánh giá hiệu quả của hệ thống ABS+VDC trong các điều kiện vận hành khác nhau.

Kết luận

• Luận văn đã xây dựng thành công mô hình toán học mô phỏng quá trình chuyển động quay vòng của ôtô có trang bị hệ thống ABS+VDC, phản ánh chính xác các trạng thái quay vòng thiếu, thừa và ổn định quỹ đạo chuyển động.
• Hệ thống ABS+VDC góp phần nâng cao tính ổn định và an toàn khi vận hành xe, giảm thiểu nguy cơ trượt bánh và tai nạn giao thông.
• Phương pháp mô phỏng trên MATLAB Simulink cho phép phân tích chi tiết các lực và mômen tác động lên bánh xe, hỗ trợ thiết kế và điều chỉnh hệ thống điều khiển.
• Kết quả nghiên cứu có thể ứng dụng trong đào tạo kỹ thuật ôtô, phát triển sản phẩm và xây dựng chính sách an toàn giao thông.
• Đề xuất các bước tiếp theo bao gồm nâng cao đào tạo, phát triển mô hình mô phỏng, khuyến khích trang bị hệ thống ABS+VDC và nghiên cứu cải tiến cảm biến, bộ điều khiển.

Các nhà nghiên cứu và kỹ sư ôtô nên áp dụng mô hình và kết quả nghiên cứu để tối ưu hóa hệ thống điều khiển, đồng thời phối hợp với các cơ quan quản lý để thúc đẩy ứng dụng công nghệ an toàn này rộng rãi hơn trên thị trường Việt Nam.

Trích đoạn nội dung tài liệu

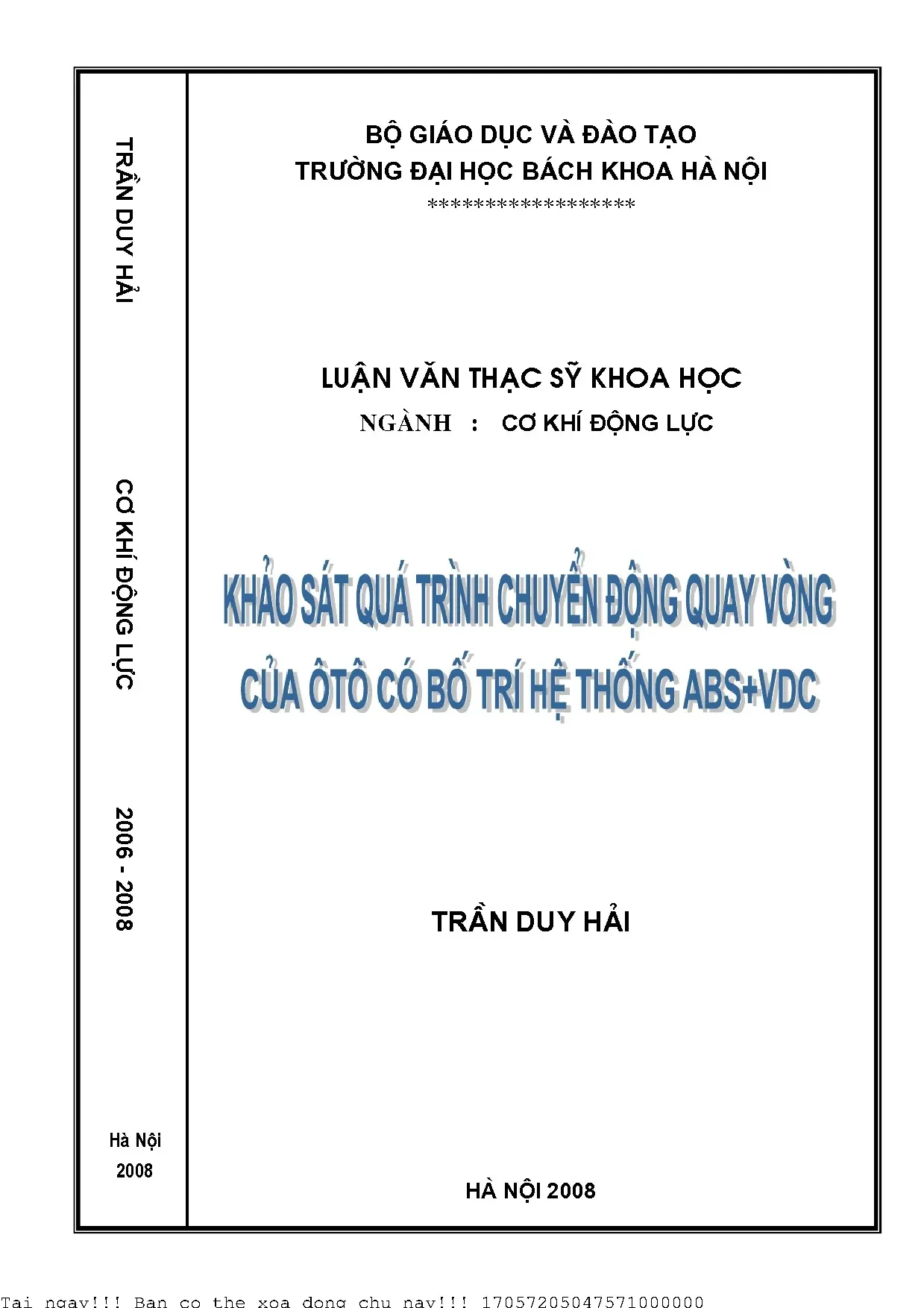

Bé gi¸o dôc vµ ®µo t¹o TrÇn Duy H¶i Trêng ®¹i häc b¸ch khoa hµ néi ****************** LuËn v¨n th¹c sü khoa häc Ngµnh : C¬ khÝ ®éng lùc C¬ khÝ ®éng lùc 2006 - 2008 TrÇn Duy H¶i Hµ Néi 2008 Hµ néi 2008 17057205047571000000 Bé gi¸o dôc vµ ®µo t¹o Trêng ®¹i häc b¸ch khoa hµ néi ****************** LuËn v¨n th¹c sü khoa häc Ngµnh : C¬ khÝ ®éng lùc M· sè : TrÇn Duy H¶i Ngêi híng dÉn khoa häc: PGS. NguyÔn Kh¾c Trai Hµ Néi 2008 1 Lêi nãi ®Çu NÒn kinh tÕ níc ta ®ang trªn ®µ ph¸t triÓn vµ héi nhËp, nhu cÇu vËn t¶i b»ng «t« ngµy cµng gia t¨ng ®Æc biÖt lµ nh÷ng xe cã trang bÞ hÖ thèng hiÖn ®¹i. Cïng víi sù ph¸t triÓn vÒ sè lîng, tÝnh hiÖn ®¹i cña c¸c thiÕt bÞ vµ h¹ tÇng c¬ së ®êng bé lµ c¸c vÊn ®Ò liªn quan tíi an toµn giao th«ng. §iÒu ®ã ®Æt ra nhiÖm vô cho c¸c c¸n bé kü thuËt ngµnh «t«, gi¸o viªn gi¶ng d¹y trong c¸c trêng chuyªn ngµnh ph¶i thêng xuyªn cËp nhËt c¸c kiÕn thøc míi nh»m môc ®Ých khai th¸c, sö dông ®óng kü thuËt c¸c lo¹i xe hiÖn ®¹i vµ ®¶m b¶o h¹n chÕ tèi ®a tai n¹n giao th«ng trªn ®êng.
