Tổng quan nghiên cứu

Sét là hiện tượng tự nhiên phổ biến và có tần suất xuất hiện cao tại nhiều vùng địa lý khác nhau, đặc biệt tại Việt Nam – một trong những quốc gia có mật độ sét cao trong khu vực và trên thế giới. Theo ước tính, số ngày có giông sét hàng năm tại Việt Nam dao động từ 30 đến hơn 100 ngày tùy vùng, với mật độ sét trung bình từ 1 đến 16 lần/km²/năm tại các tỉnh như Ninh Thuận, Phú Yên, Long An, Đắk Lắk, và Bình Phước. Hiện tượng sét đánh gây ra thiệt hại nghiêm trọng về kinh tế và an ninh quốc gia, đặc biệt ảnh hưởng đến các ngành điện lực, viễn thông và y tế. Trong hệ thống điện, đường dây trung áp là mắt xích quan trọng nhưng lại chịu ảnh hưởng trực tiếp từ sét do đặc điểm trải dài trên nhiều địa hình và khí hậu khác nhau, với tỷ lệ sự cố cắt điện do sét chiếm phần lớn.

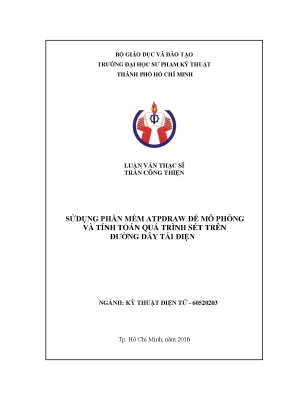

Mục tiêu nghiên cứu của luận văn là sử dụng phần mềm mô phỏng ATPDraw để mô phỏng và tính toán quá trình sét trên đường dây tải điện trung áp, từ đó đề xuất giải pháp lựa chọn và bố trí thiết bị chống sét van (CSV) hợp lý nhằm nâng cao độ tin cậy và chất lượng điện năng. Phạm vi nghiên cứu tập trung vào lưới điện trung áp 22kV tại Việt Nam, với các mô hình tính toán sét, cấu trúc đường dây, thiết bị chống sét và các hiện tượng quá độ điện từ liên quan. Ý nghĩa nghiên cứu thể hiện qua việc cung cấp công cụ mô phỏng chính xác, giúp đánh giá hiệu quả bảo vệ chống sét, giảm thiểu sự cố và tổn thất điện năng, đồng thời hỗ trợ thiết kế và đầu tư hợp lý cho hệ thống điện trung áp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

  • Lý thuyết phóng điện sét và quá độ điện từ: Mô tả quá trình hình thành và phát triển của sét trong khí quyển, đặc tính dòng điện sét dạng sóng xung (1,2/50 µs), biên độ dòng điện và xác suất xuất hiện dòng điện sét lớn tại các vùng địa lý khác nhau.
  • Mô hình điện trở phi tuyến của chống sét van (CSV): Mô hình IEEE với các phần tử điện trở phi tuyến (MOV-Type 92) kết hợp bộ lọc R, L để mô phỏng đặc tính V-I của CSV trong ATPDraw.
  • Mô hình đường dây trung áp: Sử dụng mô hình JMatrix và các mô hình tham số phân bố (Clarke, KCLee) để mô phỏng đường dây 22kV, bao gồm các thành phần dây dẫn, cột, cách điện và trở kháng đất.
  • Mô hình phóng điện và cách điện: Mô hình tương đương điện dung và điện trở của chuỗi sứ cách điện, thanh xà và cột bê tông, tính toán điện áp phóng điện dựa trên chiều dài cách điện và thời gian sét đánh.
  • Lý thuyết xác suất phóng điện và suất cắt đường dây: Xác định xác suất phóng điện trên cách điện, số lần sét đánh trực tiếp vào đường dây và suất cắt đường dây dựa trên mật độ sét, số ngày sét và các tham số hệ thống.

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Thu thập số liệu mật độ sét, số ngày sét, đặc tính kỹ thuật của thiết bị chống sét van và cấu trúc đường dây trung áp từ các trạm khí tượng, viện nghiên cứu và tài liệu kỹ thuật ngành điện.
  • Phương pháp phân tích: Sử dụng phần mềm mô phỏng ATPDraw/EMTP để xây dựng mô hình hệ thống điện trung áp, mô phỏng dòng điện và điện áp sét tại các vị trí khác nhau trên đường dây. Phân tích đặc tính hoạt động của chống sét van, xác định cấu trúc bảo vệ chống sét tối ưu.
  • Cỡ mẫu và chọn mẫu: Mô hình đường dây trung áp dài 100 km với các phần tử dây dẫn, cột, cách điện và thiết bị chống sét được mô phỏng chi tiết. Lựa chọn các vị trí đặt chống sét van dựa trên đặc điểm địa hình và mật độ sét thực tế.
  • Timeline nghiên cứu: Nghiên cứu và thu thập tài liệu (3 tháng), xây dựng mô hình và mô phỏng (4 tháng), phân tích kết quả và đề xuất giải pháp (2 tháng), hoàn thiện luận văn (1 tháng).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Mô phỏng dòng điện và điện áp sét trên đường dây trung áp: Kết quả mô phỏng cho thấy biên độ dòng điện sét có thể đạt đến hàng chục kA với dạng sóng xung 1,2/50 µs, điện áp quá độ trên cách điện có thể vượt quá mức chịu đựng của thiết bị nếu không có biện pháp bảo vệ. Ví dụ, tại vị trí cột số 50 trên đường dây 100 km, điện áp xung sét đo được lên đến khoảng 120 kV, vượt xa điện áp định mức 22 kV.
  2. Hiệu quả của chống sét van (CSV): Việc lắp đặt CSV tại các vị trí chiến lược giúp giảm đáng kể điện áp xung sét trên cách điện, giảm xác suất phóng điện và suất cắt đường dây trung áp. Mô phỏng cho thấy khi bố trí CSV đúng cách, điện áp xung sét giảm trung bình 40-60% so với trường hợp không có CSV.
  3. Ảnh hưởng vị trí đặt CSV: Vị trí đặt CSV gần thiết bị cần bảo vệ và tại các cột có điện trở đất thấp giúp tăng hiệu quả bảo vệ, giảm suất cắt đường dây từ khoảng 15 lần/năm xuống còn dưới 5 lần/năm, tương ứng giảm hơn 65% sự cố do sét.
  4. So sánh các cấu hình chống sét: Cấu hình lắp đặt CSV toàn pha tại các cột trọng điểm cho hiệu quả bảo vệ cao nhất nhưng chi phí đầu tư lớn. Giải pháp bố trí CSV chọn lọc theo phân tích mô phỏng giúp cân bằng giữa hiệu quả kỹ thuật và chi phí, giảm chi phí đầu tư khoảng 30% so với bố trí toàn pha.

Thảo luận kết quả

Nguyên nhân chính của các phát hiện trên là do đặc tính phóng điện sét có biên độ lớn và thời gian đầu sóng ngắn, gây ra quá điện áp đột ngột trên hệ thống điện trung áp. Việc sử dụng phần mềm ATPDraw cho phép mô phỏng chính xác các hiện tượng quá độ điện từ, giúp đánh giá chi tiết ảnh hưởng của sét và hiệu quả của các thiết bị chống sét. Kết quả phù hợp với các nghiên cứu quốc tế về mô phỏng sét và bảo vệ chống sét, đồng thời phản ánh đúng đặc thù địa hình và khí hậu Việt Nam với mật độ sét cao và điện trở đất biến đổi lớn.

Dữ liệu có thể được trình bày qua các biểu đồ dạng sóng dòng điện sét, điện áp xung trên cách điện tại các vị trí khác nhau, bảng so sánh suất cắt đường dây với và không có CSV, cũng như biểu đồ chi phí đầu tư và hiệu quả bảo vệ của các cấu hình chống sét khác nhau.

Đề xuất và khuyến nghị

  1. Lắp đặt chống sét van chọn lọc: Đề nghị bố trí CSV tại các vị trí cột có mật độ sét cao và điện trở đất thấp để tối ưu hiệu quả bảo vệ và giảm chi phí đầu tư. Thời gian thực hiện trong vòng 1-2 năm, do ngành điện chủ trì phối hợp với các đơn vị kỹ thuật.
  2. Nâng cao chất lượng hệ thống nối đất: Tăng cường đầu tư cải thiện hệ thống nối đất tại các vùng có điện trở đất cao, đặc biệt ở khu vực đồi núi và đất cát, nhằm giảm suất cắt và tăng độ tin cậy vận hành. Thời gian thực hiện 3-5 năm, ưu tiên các tuyến đường dây trọng điểm.
  3. Ứng dụng phần mềm mô phỏng ATPDraw trong thiết kế và vận hành: Khuyến khích các đơn vị kỹ thuật sử dụng ATPDraw để mô phỏng, đánh giá và lựa chọn thiết bị chống sét phù hợp cho từng tuyến đường dây trung áp, nâng cao hiệu quả bảo vệ và giảm thiểu sự cố.
  4. Đào tạo và nâng cao năng lực chuyên môn: Tổ chức các khóa đào tạo về mô phỏng quá độ điện từ và kỹ thuật chống sét cho cán bộ kỹ thuật ngành điện, nhằm nâng cao nhận thức và kỹ năng vận hành, bảo trì hệ thống chống sét. Thời gian triển khai liên tục hàng năm.
  5. Xây dựng tiêu chuẩn và quy trình lựa chọn chống sét van: Phát triển các tiêu chuẩn kỹ thuật và quy trình hướng dẫn lựa chọn, bố trí CSV phù hợp với đặc thù địa phương và điều kiện vận hành thực tế, đảm bảo tính đồng bộ và hiệu quả trong toàn ngành.

Đối tượng nên tham khảo luận văn

  1. Kỹ sư và chuyên gia ngành điện: Hỗ trợ trong việc thiết kế, vận hành và bảo trì hệ thống điện trung áp, đặc biệt trong công tác bảo vệ chống sét và nâng cao độ tin cậy lưới điện.
  2. Nhà quản lý và hoạch định chính sách ngành điện: Cung cấp cơ sở khoa học để xây dựng chính sách đầu tư, phát triển hạ tầng điện lực và quy định kỹ thuật về bảo vệ chống sét.
  3. Giảng viên và sinh viên ngành kỹ thuật điện: Là tài liệu tham khảo chuyên sâu về mô phỏng quá độ điện từ, mô hình chống sét và ứng dụng phần mềm ATPDraw trong nghiên cứu và giảng dạy.
  4. Các nhà nghiên cứu và phát triển công nghệ: Tham khảo để phát triển các giải pháp chống sét mới, cải tiến thiết bị và nâng cao hiệu quả bảo vệ hệ thống điện trong điều kiện khí hậu và địa hình đặc thù.

Câu hỏi thường gặp

  1. ATPDraw là gì và tại sao được sử dụng trong nghiên cứu này?
    ATPDraw là phần mềm mô phỏng quá độ điện từ trong hệ thống điện, cho phép xây dựng mô hình mạch điện và mô phỏng các hiện tượng sét đánh, quá điện áp. Nó được sử dụng vì tính chính xác, khả năng mô phỏng các phần tử phi tuyến và phổ biến trong ngành điện quốc tế.

  2. Chống sét van hoạt động như thế nào để bảo vệ đường dây trung áp?
    Chống sét van có điện trở phi tuyến giảm mạnh khi có điện áp sét, tạo đường dẫn dòng điện sét về đất, giảm điện áp xung trên cách điện và ngăn ngừa phóng điện làm hư hỏng thiết bị.

  3. Tại sao cần bố trí chống sét van chọn lọc thay vì lắp đặt toàn bộ?
    Lắp đặt toàn bộ CSV trên tất cả các cột gây chi phí đầu tư lớn. Bố trí chọn lọc dựa trên mô phỏng giúp tối ưu hiệu quả bảo vệ, giảm suất cắt và tiết kiệm chi phí mà vẫn đảm bảo an toàn vận hành.

  4. Mật độ sét ảnh hưởng như thế nào đến hệ thống điện trung áp?
    Mật độ sét cao làm tăng số lần sét đánh trực tiếp vào đường dây, gây quá điện áp, phóng điện và sự cố cắt điện. Do đó, vùng có mật độ sét cao cần biện pháp bảo vệ chống sét hiệu quả hơn.

  5. Làm thế nào để cải thiện hệ thống nối đất trong điều kiện địa hình khó khăn?
    Cần sử dụng các kỹ thuật nối đất đặc biệt như cọc nối đất sâu, vật liệu dẫn điện tốt, kết hợp nhiều cọc nối đất và thiết kế hệ thống nối đất phù hợp với đặc điểm địa hình để giảm điện trở nối đất.

Kết luận

  • Luận văn đã xây dựng thành công mô hình mô phỏng quá độ điện từ và sét đánh trên đường dây trung áp 22kV bằng phần mềm ATPDraw, phản ánh chính xác đặc tính dòng điện và điện áp sét.
  • Đã xác định được hiệu quả bảo vệ của chống sét van, đồng thời đề xuất phương án bố trí chọn lọc giúp giảm suất cắt và chi phí đầu tư.
  • Nghiên cứu cung cấp cơ sở khoa học cho việc thiết kế, lựa chọn thiết bị chống sét phù hợp với điều kiện thực tế tại Việt Nam.
  • Kết quả mô phỏng và đề xuất giải pháp có thể áp dụng rộng rãi trong ngành điện để nâng cao độ tin cậy và chất lượng điện năng.
  • Đề nghị triển khai áp dụng mô hình và giải pháp trong thực tế, đồng thời tiếp tục nghiên cứu mở rộng cho các cấp điện áp khác và điều kiện địa hình đa dạng hơn.

Hãy áp dụng các giải pháp bảo vệ chống sét được đề xuất để nâng cao an toàn và ổn định cho hệ thống điện trung áp, góp phần phát triển bền vững ngành điện Việt Nam.
