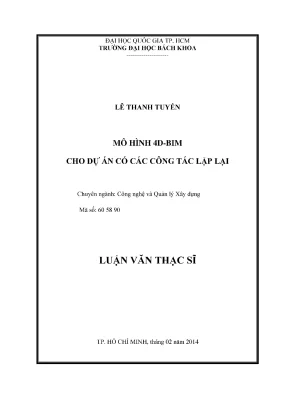

Mô Hình 4D-BIM Cho Dự Án Có Các Công Tác Lặp Lại

Luận văn thạc sĩ nghiên cứu quản lý xây dựng mô hình 4d bim cho dự án có các công tác lặp lại, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện pháp hoàn thiện trong lĩnh vực

• Tác giả: Lê Thanh Tuyến
• Người hướng dẫn: TS. Lương Đức Long
• Trường học: Đại học Quốc gia TP. HCM
• Chuyên ngành: Công nghệ và Quản lý Xây dựng
• Đề tài: Mô Hình 4D-BIM Trong Quản Lý Dự Án Xây Dựng Lặp Lại
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: TP. HCM

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: GIỚI THIỆU
• 1.1. Đặc điểm của dự án
• 1.2. Các phương pháp lập tiến độ dự án lặp
• 1.3. Hạn chế của các phương pháp lập tiến độ lặp
• 1.4. Khả năng ứng dụng của mô hình 4D-BIM
• 1.5. Quy mô và mục tiêu nghiên cứu
• 1.6. Cấu trúc của luận văn
• 2. CHƯƠNG 2: TỔNG QUAN
• 2.1. Các phương pháp lập tiến độ cho dự án lặp
• 2.2. Phương pháp sơ đồ mạng CPM
• 2.3. Các phương pháp đồ họa
• 2.4. Line of Balance (LOB)
• 2.5. Repetitive Scheduling Method (RSM)
• 2.6. Building Information Modeling (BIM)
• 2.7. BIM - Nền tảng cho Integrated Project Delivery (IPD)
• 2.8. Chi phí cho việc thực hiện BIM
• 2.9. Trách nhiệm của các bên tham gia trong quá trình thực hiện dự án BIM
• 2.10. Công tác quản lý các mô hình BIM
• 2.11. Các ứng dụng của BIM
• 2.12. Sự kết hợp của 4D-BIM và phương pháp lập tiến độ lặp
• 3. CHƯƠNG 3: LẬP TIẾN ĐỘ LẶP ĐỊNH HƯỚNG BỞI TÀI NGUYÊN
• 3.1. Dữ liệu đầu vào cho quá trình lập tiến độ lặp
• 3.2. Nguyên nhân gây ra các mối quan hệ theo phương đứng
• 3.3. Sự luân lưu tài nguyên
• 3.4. Chuyển ràng buộc về giới hạn tài nguyên thành ràng buộc về mối quan hệ
• 3.5. Bước nhảy trong mối quan hệ trước sau
• 3.6. Mối quan hệ không có bước nhảy
• 3.7. Mối quan hệ với bước nhảy âm
• 3.8. Mối quan hệ với bước nhảy dương
• 3.9. Mối quan hệ kép ngược hướng (mối quan hệ tương hỗ)
• 3.10. Mối quan hệ kép cùng hướng
• 3.11. Giải thuật lập tiến độ lặp
• 3.12. Trường hợp 1 — Không có mối quan hệ theo phương đứng với các công tác
• 3.13. Trường hợp 2 — Tồn tại mối quan hệ tương hỗ
• 3.14. Trường hợp 3 — Tồn tại mối quan hệ kép cùng chiều
• 3.15. Biểu diễn tiến độ lặp ở dạng tiến độ ngang
• 3.16. Trình tự chuyển đổi tiến độ xiên sang tiến độ ngang
• 3.17. Ưu và nhược điểm của tiến độ ngang
• 3.18. Ví dụ minh họa
• 4. CHƯƠNG 4: MÔ HÌNH 4D-BIM
• 4.1. Quá trình xây dựng mô hình 4D
• 4.1.1. Giai đoạn 1 - Xây dựng mô hình 3D-BIM
• 4.1.2. Giai đoạn 2 - Lập cấu phân chia công việc (WBS)
• 4.1.3. Giai đoạn 3 - Xây dựng cấu thứ bậc các phần tử trong mô hình 4D
• 4.1.4. Giai đoạn 4 - Lập tiến độ
• 4.1.5. Giai đoạn 5 - Cập nhật dữ liệu tiến độ thực hiện vào mô hình 3D
• 4.2. Tính động trong mô hình 4D-BIM
• 4.3. Ví dụ minh họa
• 4.4. Xây dựng mô hình 4D-BIM với phần mềm 4D-Planning
• 4.5. Các ứng dụng của mô hình 4D-BIM
• 4.6. Trực quan hóa kế hoạch thực hiện
• 4.7. Tự động bóc tách khối lượng
• 5. CHƯƠNG 5: KẾT LUẬN
• 5.1. Giới hạn và hướng phát triển
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới Thiệu Mô Hình 4D BIM Trong Quản Lý Dự Án Xây Dựng

Trong ngành xây dựng, dự án lặp lại như nhà cao tầng, cầu đường ngày càng phổ biến. Các công tác thi công được lặp đi lặp lại giữa các phân khu, đòi hỏi sự quản lý tiến độ hiệu quả. Mô hình 4D-BIM tích hợp thông tin tiến độ vào mô hình 3D, hứa hẹn giải pháp quản lý dự án tối ưu. Nghiên cứu này sẽ đi sâu vào ứng dụng 4D-BIM trong dự án lặp lại, khắc phục hạn chế của phương pháp truyền thống. Mục tiêu là phát triển phương pháp lập tiến độ mới và xây dựng mô hình 4D-BIM tích hợp, đem lại hiệu quả cao hơn trong quản lý dự án xây dựng.

1.1. Đặc Điểm Của Dự Án Xây Dựng Lặp Lại và Thách Thức

Dự án lặp lại có các phân khu tương tự nhau, các công tác thi công lặp đi lặp lại. Tổ đội công nhân di chuyển liên tục giữa các phân khu. Mục tiêu là đảm bảo quá trình di chuyển liên tục, không gián đoạn. Sự gián đoạn gây ra công việc phát sinh, giảm năng suất. Làm việc liên tục giúp nâng cao năng suất nhờ hiệu ứng học tập. Mô hình 4D-BIM giúp trực quan hóa tiến độ, phát hiện xung đột, hỗ trợ ra quyết định tối ưu.

1.2. Tổng Quan Các Phương Pháp Lập Tiến Độ Truyền Thống

Phương pháp sơ đồ mạng CPM được sử dụng phổ biến nhưng có nhiều khuyết điểm cho dự án lặp. Quá nhiều công tác giống nhau, khó trình bày, không đảm bảo liên tục tài nguyên. Nhiều nghiên cứu phát triển phương pháp đồ họa riêng cho dự án lặp. Các phương pháp này biểu diễn công tác dạng đoạn thẳng trên biểu đồ thời gian - vị trí. Các phương pháp đồ họa gia định thời gian thực hiện không đổi, công tác liên tục, nhưng thực tế khó đáp ứng.

II. Thách Thức Quản Lý Tiến Độ Dự Án Xây Dựng Lặp Lại

Các phương pháp lập tiến độ truyền thống còn nhiều hạn chế. Sơ đồ mạng chỉ xét mối quan hệ ngang giữa công tác khác nhau cùng phân khu và mối quan hệ đứng giữa công tác giống nhau khác phân khu. Thực tế còn có mối quan hệ đứng giữa công tác khác nhau khác phân khu. Vấn đề này cũng được đề cập trong nghiên cứu của Thabet và Beliveau (1994). Tuy nhiên, nghiên cứu này chỉ mới xét đến trường hợp công tác đứng trước nằm ở tầng trên so với công tác đứng sau.

2.1. Giới Hạn Về Ràng Buộc Tài Nguyên Trong Lập Kế Hoạch

Các phương pháp lập tiến độ truyền thống giả định tài nguyên luôn sẵn có, cung cấp đầy đủ theo tiến độ. Do đó, lập tiến độ chỉ quan tâm ràng buộc quan hệ giữa công tác và ràng buộc liên tục. Thực tế, một số tài nguyên cung cấp theo nhu cầu, số lượng giới hạn, tái sử dụng nhiều lần. Ví dụ, cốp pha là một tài nguyên quan trọng. Các nhà thầu muốn giảm thiểu số lượng cốp pha, tối đa hóa số lần luân chuyển cốp pha để tiết kiệm chi phí.

2.2. Khả Năng Ứng Dụng Mô Hình 4D BIM Trong Thực Tế

Mô hình 4D tích hợp tiến độ thi công vào mô hình 3D thông thường. Các phần tử chứa thông tin kích thước hình học 3D và thông tin thời điểm bắt đầu/kết thúc thi công. Công nghệ này thu hút sự quan tâm của nhiều nhà nghiên cứu và công ty phần mềm. Mô hình 4D-BIM có khả năng ứng dụng đa dạng trong nhiều giai đoạn dự án. Mô hình này có thể được sử dụng bởi người lập kế hoạch, kỹ sư để xem tiến độ một cách trực quan.

III. Phương Pháp Lập Tiến Độ Lặp Định Hướng Bởi Tài Nguyên

Nghiên cứu phát triển phương pháp lập tiến độ mới cho dự án lặp. Phương pháp này giúp xác định tiến độ thực hiện các công tác khi tài nguyên dự án bị giới hạn và tái sử dụng nhiều lần. Các thông số đầu vào cần được xác định chính xác. Nguyên nhân gây ra các mối quan hệ theo phương đứng cần được phân tích. Giải thuật lập tiến độ lặp được xây dựng dựa trên các ràng buộc tài nguyên và quan hệ công việc. Biểu diễn tiến độ lặp ở dạng tiến độ ngang được trình bày.

3.1. Dữ Liệu Đầu Vào và Nguyên Tắc Lập Tiến Độ Lặp

Quá trình lập tiến độ lặp cần dữ liệu đầu vào chính xác. Các loại dữ liệu bao gồm thông tin về công việc, tài nguyên, ràng buộc. Nguyên tắc lập tiến độ lặp bao gồm tối ưu hóa tài nguyên, giảm thiểu thời gian và chi phí. Sự luân chuyển tài nguyên cần được quản lý chặt chẽ để đảm bảo tiến độ. Chuyển ràng buộc về giới hạn tài nguyên thành ràng buộc quan hệ giữa các công tác.

3.2. Xác Định Mối Quan Hệ Giữa Các Công Tác và Giải Thuật

Mối quan hệ giữa các công tác được xác định dựa trên yêu cầu kỹ thuật và tài nguyên. Các loại mối quan hệ bao gồm mối quan hệ trước sau, mối quan hệ song song. Giải thuật lập tiến độ lặp được xây dựng dựa trên các loại mối quan hệ này. Trường hợp không có mối quan hệ theo phương đứng cần được xem xét. Các trường hợp có mối quan hệ tương hỗ và kép cùng chiều cần được giải quyết.

3.3. Biểu Diễn và Ưu Nhược Điểm Của Tiến Độ Lặp

Tiến độ lặp có thể được biểu diễn ở dạng tiến độ ngang. Trình tự chuyển đổi tiến độ xiên sang tiến độ ngang được thực hiện. Tiến độ ngang dễ đọc, dễ hiểu, nhưng khó thể hiện sự lặp lại. Ưu điểm của tiến độ lặp là tối ưu hóa tài nguyên, giảm thiểu thời gian. Nhược điểm là khó quản lý khi dự án phức tạp. Cần có công cụ hỗ trợ để quản lý tiến độ lặp hiệu quả.

IV. Xây Dựng Mô Hình 4D BIM Tích Hợp Trong Dự Án Xây Dựng

Nghiên cứu xây dựng mô hình 4D-BIM, một mô hình tích hợp tiến độ vào mô hình không gian 3 chiều 3D-BIM. Trong mô hình này, các phần tử không chỉ chứa thông tin hình học 3D mà còn chứa thông tin thời điểm bắt đầu và kết thúc thi công các cấu kiện. Quá trình xây dựng mô hình 4D bao gồm nhiều giai đoạn. Tính động trong mô hình 4D-BIM được đảm bảo thông qua cập nhật tiến độ thực tế.

4.1. Quy Trình Xây Dựng Mô Hình 4D BIM Chi Tiết

Giai đoạn 1 là xây dựng mô hình 3D-BIM. Giai đoạn 2 là lập cơ cấu phân chia công việc (WBS). Giai đoạn 3 là xây dựng cơ cấu thứ bậc các phân tử trong mô hình 4D. Giai đoạn 4: Lập tiến độ thi công chi tiết. Giai đoạn 5: Cập nhật dữ liệu tiến độ thực hiện vào mô hình 3D. Cần phần mềm chuyên dụng để xây dựng mô hình 4D-BIM hiệu quả.

4.2. Ứng Dụng Thực Tế và Trực Quan Hóa Kế Hoạch Thi Công

Xây dựng mô hình 4D-BIM với phần mềm 4D-Planning. Các ứng dụng của mô hình 4D-BIM: Trực quan hóa kế hoạch thực hiện. Tự động bóc tách khối lượng. Mô hình 4D giúp người quản lý dự án dễ dàng theo dõi tiến độ. Các thành viên dự án hiểu rõ kế hoạch, phối hợp nhịp nhàng. Phát hiện xung đột sớm, giảm thiểu rủi ro.

4.3. Tiện Ích Vượt Trội Của Mô Hình 4D BIM So Với 3D BIM

Mô hình 4D-BIM cung cấp nhiều tiện ích so với mô hình 3D-BIM thông thường. Mô hình 4D cho phép xem tiến độ thi công theo thời gian thực. Mô hình 4D giúp phát hiện xung đột không gian và thời gian. Mô hình 4D hỗ trợ quản lý tài nguyên hiệu quả. Mô hình 4D giúp cải thiện giao tiếp và phối hợp giữa các bên liên quan.

V. Kết Luận và Hướng Phát Triển Mô Hình 4D BIM Tương Lai

Luận văn trình bày phương pháp lập tiến độ mới cho dự án lặp và xây dựng mô hình 4D-BIM tích hợp. Mô hình 4D-BIM giúp trực quan hóa tiến độ, hỗ trợ quản lý tài nguyên và ra quyết định. Nghiên cứu có đóng góp vào lĩnh vực quản lý dự án xây dựng. Tuy nhiên, nghiên cứu vẫn còn một số giới hạn cần khắc phục trong tương lai.

5.1. Giới Hạn Của Nghiên Cứu và Các Bài Học Kinh Nghiệm

Quá trình xây dựng mô hình còn phức tạp và khó khăn, đặc biệt khi được áp dụng ở giai đoạn có mức độ chi tiết cao. Thứ hai, việc sử dụng chương trình mô phỏng 4D như là một công cụ riêng biệt, chưa được tích hợp vào những quy trình quản lý dự án hiện hành cũng góp phần cản trở quá trình ứng dụng công nghệ này trong ngành công nghiệp xây dựng.

5.2. Đề Xuất Hướng Nghiên Cứu và Phát Triển Mô Hình 4D BIM

Cần tiếp tục nghiên cứu để đơn giản hóa quy trình xây dựng mô hình. Cần tích hợp mô hình 4D-BIM vào quy trình quản lý dự án hiện hành. Cần tăng cường ứng dụng mô hình 4D-BIM trong giai đoạn thi công. Cần phát triển mô hình 4D dựa trên tiến độ thực tế để theo dõi tiến triển dự án.

Nội dung chính

Tổng quan nghiên cứu

Trong ngành công nghiệp xây dựng, đặc biệt là các dự án nhà cao tầng, việc quản lý tiến độ thi công các công tác lặp lại đóng vai trò then chốt trong việc nâng cao hiệu quả và giảm thiểu chi phí. Theo ước tính, các dự án xây dựng nhà cao tầng thường được chia thành nhiều phân khu thi công tương tự nhau, trong đó các công tác được lặp đi lặp lại qua từng phân khu. Việc lập tiến độ thi công cho các dự án này gặp nhiều thách thức do sự phức tạp trong việc đảm bảo tính liên tục của tổ đội thi công và ràng buộc về tài nguyên như cốp pha, nhân công. Mục tiêu chính của nghiên cứu là phát triển một mô hình 4D-BIM tích hợp tiến độ thi công lặp vào mô hình 3D nhằm hỗ trợ lập kế hoạch và tổ chức thi công hiệu quả cho các dự án có công tác lặp lại, đặc biệt là nhà cao tầng.

Nghiên cứu được thực hiện trong khoảng thời gian từ tháng 6 đến tháng 11 năm 2013 tại Trường Đại học Bách Khoa, Đại học Quốc gia TP. Hồ Chí Minh. Phạm vi nghiên cứu tập trung vào việc phát triển giải thuật lập tiến độ lặp định hướng bởi tài nguyên và tích hợp tiến độ này vào mô hình 3D để tạo thành mô hình 4D-BIM. Ý nghĩa của nghiên cứu được thể hiện qua khả năng trực quan hóa kế hoạch thi công, tối ưu hóa việc sử dụng tài nguyên, giảm thiểu gián đoạn trong thi công và nâng cao năng suất lao động thông qua hiệu ứng học tập. Mô hình 4D-BIM còn giúp tự động bóc tách khối lượng, hỗ trợ đánh giá và lựa chọn phương án thi công phù hợp, góp phần tiết kiệm thời gian và chi phí cho dự án.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên hai lý thuyết và mô hình chính:

1. Phương pháp lập tiến độ lặp (Repetitive Scheduling Method - RSM): Đây là phương pháp lập tiến độ dành riêng cho các dự án có công tác lặp lại, cho phép mô hình hóa các mối quan hệ theo phương ngang và phương đứng giữa các công tác trong các phân khu khác nhau. RSM cho phép tính toán thời gian thực hiện linh hoạt, không yêu cầu sự liên tục tuyệt đối của tất cả các công tác, giúp giảm thời gian thi công tổng thể.

2. Mô hình 4D-BIM (Building Information Modeling tích hợp thời gian): Mô hình này tích hợp thông tin tiến độ thi công vào mô hình 3D của công trình, giúp trực quan hóa quá trình thi công theo thời gian. 4D-BIM hỗ trợ phát hiện xung đột không gian, đánh giá phương án thi công, ước tính chi phí và quản lý nguồn lực hiệu quả.

Các khái niệm chuyên ngành quan trọng bao gồm:

• Tiến độ lặp: Chuỗi các công tác thi công được lặp lại qua các phân khu tương tự nhau.
• Mối quan hệ theo phương đứng và phương ngang: Mối quan hệ trước sau giữa các công tác trong cùng phân khu (phương ngang) và giữa các công tác ở các phân khu khác nhau theo chiều đứng.
• Tài nguyên luân chuyển: Tài nguyên được sử dụng nhiều lần qua các phân khu, ví dụ như cốp pha và cây chống.
• Hiệu ứng học (Learning curve): Tăng năng suất lao động khi tổ đội thi công làm việc liên tục không bị gián đoạn.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các bản vẽ thi công, hồ sơ kỹ thuật và dữ liệu thực tế của các dự án nhà cao tầng có công tác lặp lại. Cỡ mẫu nghiên cứu bao gồm một dự án giả định với các thông số kỹ thuật và tiến độ thi công được mô phỏng chi tiết. Phương pháp chọn mẫu dựa trên đặc điểm điển hình của các dự án lặp trong ngành xây dựng.

Phương pháp phân tích bao gồm:

• Phát triển giải thuật lập tiến độ lặp định hướng bởi tài nguyên, chuyển hóa các ràng buộc tài nguyên thành các mối quan hệ trong sơ đồ mạng tiến độ.
• Tích hợp tiến độ thi công vào mô hình 3D bằng phần mềm Revit Structure dưới dạng add-in, tạo thành mô hình 4D-BIM.
• Chuyển đổi tiến độ biểu diễn dạng thanh xiên (tiến độ xiên) sang dạng thanh ngang để dễ dàng theo dõi tiến độ từng tổ đội thi công.
• Sử dụng các công thức tính toán thời điểm bắt đầu và kết thúc công tác dựa trên các mối quan hệ trước sau, tính liên tục và ràng buộc tài nguyên.
• Thời gian nghiên cứu kéo dài 5 tháng, từ tháng 6 đến tháng 11 năm 2013.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Phát triển thành công giải thuật lập tiến độ lặp định hướng bởi tài nguyên: Giải thuật cho phép xác định thời điểm bắt đầu và kết thúc các công tác trong dự án lặp, đồng thời đảm bảo tính liên tục của tổ đội thi công và ràng buộc về tài nguyên luân chuyển như cốp pha. Ví dụ, trong dự án giả định, thời gian thực hiện công tác được tính toán chính xác với các bước nhảy trong mối quan hệ trước sau, giúp giảm thiểu gián đoạn thi công.

2. Tích hợp tiến độ vào mô hình 3D tạo thành mô hình 4D-BIM: Mô hình 4D-BIM được xây dựng trên nền phần mềm Revit Structure, cho phép trực quan hóa tiến độ thi công theo thời gian và không gian. Mô hình này hỗ trợ tự động bóc tách khối lượng và theo dõi tiến độ thực tế, giúp giảm thiểu sai sót và tăng hiệu quả quản lý dự án.

3. Chuyển đổi tiến độ xiên sang tiến độ ngang giúp dễ dàng theo dõi: Phương pháp biểu diễn tiến độ ngang giảm số lượng công tác cần quản lý, đồng thời giúp nhận biết rõ ràng công tác nào được thi công liên tục và công tác nào có gián đoạn. Trong ví dụ minh họa, công tác “Task 3” được thể hiện liên tục, trong khi các công tác khác có các khoảng gián đoạn rõ ràng.

4. Ứng dụng mô hình 4D-BIM trong quản lý dự án: Mô hình giúp phát hiện xung đột không gian, đánh giá phương án thi công, tối ưu hóa sử dụng tài nguyên và hỗ trợ huấn luyện nhân sự. So với các phương pháp truyền thống, mô hình 4D-BIM giúp giảm thiểu chi phí phát sinh do sai sót thiết kế và trì hoãn thi công, với chi phí thiết kế tăng khoảng 5% nhưng chi phí thi công giảm tương ứng 5%.

Thảo luận kết quả

Nguyên nhân thành công của giải thuật lập tiến độ lặp định hướng bởi tài nguyên là do việc chuyển hóa các ràng buộc tài nguyên thành các mối quan hệ trong sơ đồ mạng tiến độ, giúp mô hình hóa chính xác hơn các điều kiện thực tế trên công trường. So với phương pháp CPM truyền thống, giải thuật này giảm đáng kể số lượng công tác cần quản lý và đảm bảo tính liên tục của tổ đội thi công, từ đó nâng cao năng suất lao động.

Mô hình 4D-BIM không chỉ giúp trực quan hóa tiến độ mà còn hỗ trợ tự động bóc tách khối lượng, giảm thời gian và chi phí cho công tác ước tính. Kết quả này phù hợp với các nghiên cứu trước đây về lợi ích của BIM trong xây dựng. Việc chuyển đổi tiến độ xiên sang tiến độ ngang giúp các bên liên quan dễ dàng theo dõi và phối hợp, giảm thiểu rủi ro gián đoạn thi công.

Tuy nhiên, việc xây dựng mô hình 4D-BIM đòi hỏi kỹ năng và thời gian đầu tư đáng kể, đặc biệt khi áp dụng ở mức độ chi tiết cao. Ngoài ra, việc tích hợp công nghệ này vào quy trình quản lý dự án hiện hành vẫn còn hạn chế, cần có sự phối hợp chặt chẽ giữa các bên tham gia dự án để phát huy tối đa hiệu quả.

Đề xuất và khuyến nghị

1. Áp dụng giải thuật lập tiến độ lặp định hướng bởi tài nguyên trong các dự án nhà cao tầng: Các nhà quản lý dự án nên sử dụng giải thuật này để lập kế hoạch thi công, nhằm đảm bảo tính liên tục của tổ đội và tối ưu hóa việc sử dụng tài nguyên luân chuyển như cốp pha. Thời gian áp dụng nên bắt đầu từ giai đoạn lập kế hoạch chi tiết.

2. Triển khai mô hình 4D-BIM tích hợp tiến độ thi công: Các đơn vị thi công và tư vấn nên đầu tư phát triển mô hình 4D-BIM trên nền tảng phần mềm Revit Structure hoặc tương tự để trực quan hóa tiến độ, phát hiện xung đột và tự động bóc tách khối lượng. Việc này nên được thực hiện song song với giai đoạn thiết kế và tiếp tục cập nhật trong thi công.

3. Đào tạo và nâng cao năng lực cho nhân sự về BIM và lập tiến độ lặp: Các tổ chức đào tạo và doanh nghiệp xây dựng cần tổ chức các khóa huấn luyện chuyên sâu về BIM, lập tiến độ lặp và quản lý tài nguyên nhằm nâng cao kỹ năng cho kỹ sư, quản lý dự án và tổ đội thi công. Khuyến nghị thực hiện định kỳ hàng năm.

4. Tăng cường phối hợp giữa các bên trong dự án: Chủ đầu tư, tư vấn thiết kế và nhà thầu cần áp dụng phương thức Integrated Project Delivery (IPD) dựa trên nền tảng BIM để tối ưu hóa sự phối hợp, giảm thiểu sai sót và rủi ro trong quá trình thi công. Việc ký kết hợp đồng tích hợp nên được thực hiện ngay từ giai đoạn thiết kế ý tưởng.

Đối tượng nên tham khảo luận văn

1. Quản lý dự án xây dựng: Giúp hiểu rõ về phương pháp lập tiến độ lặp định hướng bởi tài nguyên và ứng dụng mô hình 4D-BIM để nâng cao hiệu quả quản lý tiến độ và tài nguyên.

2. Kỹ sư lập kế hoạch thi công: Cung cấp công cụ và giải thuật mới để lập tiến độ chính xác, trực quan và dễ dàng điều chỉnh trong các dự án có công tác lặp lại.

3. Nhà thầu xây dựng: Hỗ trợ trong việc tối ưu hóa sử dụng tài nguyên luân chuyển, giảm thiểu gián đoạn thi công và nâng cao năng suất lao động thông qua mô hình 4D-BIM.

4. Các tổ chức đào tạo và nghiên cứu: Là tài liệu tham khảo quý giá cho việc giảng dạy và nghiên cứu về công nghệ BIM, lập tiến độ thi công và quản lý dự án xây dựng hiện đại.

Câu hỏi thường gặp

1. Mô hình 4D-BIM là gì và có lợi ích gì trong quản lý dự án xây dựng?
   Mô hình 4D-BIM là sự tích hợp tiến độ thi công vào mô hình 3D của công trình, giúp trực quan hóa quá trình thi công theo thời gian. Lợi ích bao gồm phát hiện xung đột không gian, tối ưu hóa tiến độ, tự động bóc tách khối lượng và nâng cao hiệu quả phối hợp giữa các bên.

2. Phương pháp lập tiến độ lặp định hướng bởi tài nguyên khác gì so với CPM truyền thống?
   Phương pháp này không chỉ xét mối quan hệ trước sau trong cùng phân khu mà còn tính đến các mối quan hệ theo phương đứng giữa các phân khu khác nhau và ràng buộc tài nguyên luân chuyển, giúp đảm bảo tính liên tục của tổ đội thi công và giảm số lượng công tác cần quản lý.

3. Làm thế nào để chuyển đổi tiến độ xiên sang tiến độ ngang và tại sao cần làm điều này?
   Tiến độ xiên biểu diễn công tác theo dạng thanh xiên trên đồ thị thời gian và vị trí, trong khi tiến độ ngang biểu diễn theo từng tổ đội thi công trên trục thời gian. Việc chuyển đổi giúp giảm số lượng công tác cần quản lý và dễ dàng nhận biết công tác liên tục hay gián đoạn, hỗ trợ theo dõi và phối hợp thi công.

4. Những khó khăn khi áp dụng mô hình 4D-BIM trong thực tế là gì?
   Khó khăn bao gồm yêu cầu kỹ năng cao và thời gian đầu tư lớn để xây dựng mô hình chi tiết, sự thiếu tích hợp với quy trình quản lý dự án hiện hành và cần sự phối hợp chặt chẽ giữa các bên tham gia để phát huy hiệu quả.

5. Mô hình 4D-BIM có thể hỗ trợ giảm chi phí dự án như thế nào?
   Mô hình giúp giảm thiểu sai sót thiết kế và xung đột không gian, từ đó giảm chi phí phát sinh do sửa chữa và trì hoãn thi công. Theo báo cáo ngành, chi phí thiết kế có thể tăng khoảng 5% nhưng chi phí thi công giảm tương ứng 5%, tổng chi phí dự án không tăng mà được phân bổ hợp lý hơn.

Kết luận

• Đã phát triển thành công giải thuật lập tiến độ lặp định hướng bởi tài nguyên, giúp mô hình hóa chính xác các ràng buộc thi công trong dự án lặp.
• Mô hình 4D-BIM tích hợp tiến độ thi công vào mô hình 3D được xây dựng trên nền phần mềm Revit Structure, hỗ trợ trực quan hóa và quản lý tiến độ hiệu quả.
• Phương pháp chuyển đổi tiến độ xiên sang tiến độ ngang giúp giảm thiểu số lượng công tác quản lý và dễ dàng theo dõi tiến độ từng tổ đội thi công.
• Mô hình 4D-BIM góp phần giảm chi phí phát sinh, nâng cao năng suất lao động và tăng hiệu quả phối hợp giữa các bên trong dự án xây dựng.
• Hướng phát triển tiếp theo là tích hợp sâu hơn mô hình 4D-BIM vào quy trình quản lý dự án và mở rộng ứng dụng trong giai đoạn thi công thực tế.

Để nâng cao hiệu quả quản lý dự án xây dựng có công tác lặp lại, các nhà quản lý và kỹ sư nên áp dụng giải thuật lập tiến độ lặp định hướng bởi tài nguyên kết hợp với mô hình 4D-BIM. Hãy bắt đầu triển khai ngay hôm nay để tối ưu hóa tiến độ và chi phí dự án!

Trích đoạn nội dung tài liệu

Chương 1 trình bay đặc điểm của dự án lặp, các phương pháp lập tiễn độ lặp và hạn chế của chúng. Ngoài ra, các lợi ich của mô hình 4D cũng được dé cap trong chương nay. Từ đó nêu lên các mục tiêu và phạm vi nghiên cứu cua luận van. Chương 2 cung cấp một cái nhìn tổng thé về các nghiên cứu trước đây liên quan đến các chủ đề như phương pháp lập tiến độ lặp, BIM và mô hình tích hợp 4D- BIM với phương pháp lập tiễn độ lặp.

Chương 3 mô tả quá trình phát triển phương pháp lập tiến độ lặp định hướng bởi tài nguyên. Bên cạnh đó, một ví dụ minh họa cho việc sử dụng phương pháp này được đưa ra ở phân sau của chương. Chương 4 trình bày quá trình tích hợp tiến độ vào mô hình 3D để tạo thành mô hình 4D. Sau đó, một một dự án giả định được áp dụng để minh họa quá trình xây dựng mô hình 4D trong phần mềm Revit Structure.

Qua đó, các ứng dụng của mô hình này như trực quan hóa tiễn độ, trực quan hóa dòng di chuyển của nhân công và tự động bóc tách khôi lượng được nêu lên ở phân cudi của chương. Chương 5 tổng kết những kết quả chính tìm được trong quá trình nghiên cứu và sau đó nêu lên những giới hạn cũng như hướng phát trién của đê tai. CHƯƠNG 2 TỔNG QUAN Chương nảy tổng kết những nghiên cứu trước đây liên quan đến phương pháp lập tiến độ dự án lặp và ứng dụng của BIM trong quá trình thực hiện dự án. Trước tiên chương này trình bày ưu và nhược điểm của các một số phương pháp lập tiễn độ cho dự án lặp.

Sau đó, các ứng dụng của BIM nói chung và 4D-BIM nói riêng được néu lên ở phân cuôi của chương. Các phương pháp lập tiễn độ cho dự án lặp 2. Phương pháp sơ đồ mạng CPM CPM là một phương pháp lập tiễn độ được phát triển và giới thiệu vào nữa sau của thập niên 50 bởi Morgan R. Trong phương pháp nay, một sơ dé mạng được sử dụng dé biéu diễn toàn bộ các công tac va mối quan hệ trước sau giữa chúng.

Thông qua hai lượt tính “Forward” và “Backward” tất cả các thông số của sơ dé mạng như khởi sớm - kết sớm, khởi muộn - kết muộn và thời gian dự trữ của từng công tác cũng như của của toàn dự án sẽ được xác định. Tuy nhiên, việc áp dụng CPM để lập tiễn độ cho dự án lặp gặp phải một số hạn chế như sau. Thứ nhất, sơ đồ mạng có SỐ lượng công tác lớn do việc thực hiện lặp đi lặp lại từ phân khu này sang phân khu khác. Thứ hai, việc tính toán thời điêm bat dau va kêt thúc công tác được tính toán với giả định về sự săn có của LF=6 LS=6 D=1 Phan khu 3 E3 LS=7 D=1 LF=8 4 | D3 | | | LS=6 D=1 LF=7 | l | ˆ | | | | | | | | | Ï | | | Phan khu 2 1 C1 nh / L§1 D=2 LF=3 | LS=4 D=1 LF=5 \ j \ Phân khu 1 M \ S0 D=1 LF=1 D=1 LF=6 less res oes D=1 LF=5 Hình 2.1 Sơ đồ mạng cho dự án lặp tài nguyên, và chỉ phụ thuộc vào mối quan hệ với các công tác đứng trước.

Do đó, điêu kiện về sự liên tục của các tô đội không được đảm bảo Hình 2.1 minh họa sơ đồ mạng cho một dự án lặp gồm có 5 công tác được lặp lại ở 3 phân khu. Trong vi dụ này, các công tác A, B và D được đảm bao tính liên tục, trong khi 2 công tác C và E bị gián đoạn khi di chuyển từ phân khu 1 sang phân khu 2.1 Các phương pháp đồ thị dé lập tiến độ dự án lặp (Huang và Sun, 2006) Tác gia Phương pháp | Tốc độ | Đa tài Tất cả thi công | nguyên | các công có thể được gan | tác đều thay đối | vào một | liên tục công tác Carr và Meyer |LOB N Y (1974) O’Brien (1975) VPM N N Y Selinger (1980) Const. planning Y N Y Johnston (1981) LSM Y N Dé nghi Stradal và Cacha | Time space Y N Dé nghi (1982) scheduling Arditi va Albulak |LOB N N Y (1986) Chrzanowski va |LSM Y N Y Johnston (1986) Reda (1990) RPM N N Y El-Rays va Moselhi | Resource driven | Y N N (1998) scheduling Harmelink va | Linear N N Y Rowings (1998) Scheduling Model Harris va loanou | RSM Y N N (1998) Hegazy va Wassef | Repetitive N N N (2001) nonserial activity scheduling 2. Các phương pháp đồ họa Đề khắc phục các nhược điểm về số lượng các công tác trong sơ đồ mạng và không đảm bảo tính liên của các tổ đội thi công khi sử dụng CPM để lập tiễn độ cho dự án lặp, nhiễu phương pháp khác nhau, được liệt kê ở bảng Bảng 2.1, được phát triển dành riêng cho loại dự án này.

Các phương pháp này có đặc điểm chung là biéu diễn các công tác trên một đồ thị với 2 trục thời gian và địa điểm. Tuy nhiên mỗi phương pháp lại có những đặc điểm và phạm vi ứng dụng II khác nhau. Các phan tiếp sau đây trình bay cụ thé hơn về 2 phương pháp tiêu biểu nhất đó là LOB va RSM, như sau. Line of Balance (LOB) Trong phương pháp nay tiến độ thực hiện dự án được biểu diễn trên một đồ thị gồm hai trục thời gian và vị trí như Hình 2.

Trong đó: ° Mỗi thanh xiên biểu diễn một công tác (A, B, C hay D) của dự án với bề rộng của nó tương ứng với thời gian thực hiện của công tác đó trong một phân khu. ° Mỗi thanh ngang tại một tung độ (tương ứng phân khu) bat kỳ có hoanh độ của điểm dau và cuối tương ứng với thời điểm bat đầu và kết thúc công việc trong phân khu đó. e Độ dôc của môi thanh xiên biêu diễn toc độ thi công theo kê hoạch. = — ob a cđ a Ww Sk CREW | oO ar CREW 2 5 5 Œ m- CREW | oe CREW | lứ =| = CREW | FE ưì =| Ss J CREW 2 iL rot re) a CREW | or CREW | ° z | | | | | rae Se (000 ee EE Eee SP cv (a) TIME, t (b) TIME, 1 Hình 2.2 Tiến độ thi công được biểu diễn theo phương pháp LOB (Arditi va Albulak, 1986) ° Thời điểm kết thúc của công tác cuối cùng ở phân khu cuối cùng quyết định thời điểm kết thúc của dự án.

e Trong trường hợp có nhiều tô đội cùng thực hiện một công tác thì các thanh ngang của công tác đó sẽ được ký hiệu hoặc ghi chú để phân biệt vị trí làm việc của từng tổ đội theo thời gian. Các giả định được sử dụng trong phương pháp nay bao gồm: e Tốc độ thi công của từng tô đội được được duy trì không đôi. e Nhân công va thiết bị làm việc liên tục xuyên suốt quá trình thực thi công. Phương pháp này đảm bảo tính liên tục của các tô đội thi công trong khi vân giữ môi quan hệ trước sau giữa các công tác trong cùng một phân khu thi công, và cung cap một cách biéu diên tiên độ cho các dự án với sô lượng các phân khu lớn.

Repetitive Scheduling Method (RSM) Phương pháp nay được Harris và Ioannou (1998) giới thiệu sau khi tong hop các phương pháp lập tiến độ dự án lặp đã có trước đó. Trong phương pháp này tiễn độ thi công cũng được thể hiện trên một biểu đồ gồm hai trục thời gian va trục vị trí, tương tự như phương pháp LOB. Mỗi công tác ở một phân khu thi công nhất định được biéu diễn bang mot doan thang có điểm bat đầu và kết thúc tương ứng với thời điểm bắt đầu và kết thúc công việc, như Hình 2.3 Biểu diễn tiến độ thi công theo phương pháp RSM Việc đảm bảo điều kiện liên tục cho tất các công tác sẽ làm gia tăng thời gian thực hiện dự án. Do đó, phương pháp này cho phép sự không liên tục của một số công tác không can thiết.

Day là điểm khác biệt của phương pháp nay so với phương pháp LOB. Ngoài ra, độ dốc của các đoạn thăng đại diện cho các phân khu khác nhau của cùng một công việc có thể khác nhau. Điều này đồng nghĩa rang tốc độ thực hiện (tinh bằng số phân khu/thời gian) của một tổ đội nao đó có thể khác nhau ở các phân khu khác nhau. Building Information Modeling (BIM) 2.

BIM là gì? BIM thực sự không chỉ là phần mềm như nhiều người vẫn nghĩ. BIM thực ra là một cách thức thực hiện dự án, trong đó, các thông tin liên quan đến dự án được lưu trữ và quản lý trong các mô hình số được gọi là các mô hình BIM. Nhờ vậy, nó góp phần nâng cao hiệu quả trong việc phối hợp giữa các bên và tạo điều kiện cho sự tham gia đầy đủ của các bên ngay từ giai đoạn đầu của quá trình 14 thực hiện dự án. Tùy theo nhu cầu sử dụng, các mô hình số này có thể chứa nhiều hơn các thông tin 3 chiều (3D Model), và khi đó chúng sẽ có các tên gọi khác như 4D (chứa thông tin về thời gian); hay 5D (thời gian và chi phi).

BIM - Nền tảng cho Integrated Project Delivery (IPD) Integrated Project Delivery (IPD) được tạm dịch là phương thức thực hiện dự án tích hợp. Đây là là một phương pháp tích hợp nhiều người, nhiều hệ thống, nhiều cơ cấu kinh doanh vào một quy trình duy nhất trong đó mọi thành viên cùng phối hợp để tối ưu hiệu quả dự án, tăng giá trị cho chủ đầu tư, giảm thiểu lãng phí, tăng hiệu quả trong tất cả các giai đoạn thiết kế, chế tạo và thi công (AIA) (2007). Theo Kent và Becerik-Gerber (2010), trong phương pháp thực hiện dự án truyền thống, chủ dau tư thường phải có 2 hợp đồng riêng biệt được ký kết với tư van thiết kế và nhà thầu. Khi IPD được áp dụng, chỉ có 1 hợp đồng duy nhất cho toàn bộ dự án và đồng thời được ký bởi chủ dau tư, tư vấn thiết kế, tong thầu va các bên khác liên quan đến dự án.

Đây là loại hợp đồng cho phép hiện thực hóa mục tiêu tối đa hóa hiệu quả phối hợp giữa các bên của phương thức IPD. Ngoài ra, loại hợp đồng này đảm bảo rằng tất cả các thành viên trong nhóm sẻ thực hiện dự án cùng hướng đến thành công chung của dự án và cùng chia sẻ rủi ro. Điều này khác so với phương pháp truyền thông khi mỗi bên đều muốn tối đa hóa lợi ích và tôi thiêu hóa rủi ro của riêng họ.
