Luận Văn Thạc Sĩ Về Mô Hình và Mô Phỏng Hệ Ball Plate Sử Dụng Phương Pháp Backstepping

Luận văn thạc sĩ kỹ thuật nghiên cứu xây dựng mô hình và mô phỏng hệ ball plate bằng phương pháp backstepping, khảo sát thực trạng, phân tích nguyên nhân, đề xuất giải pháp cải

• Tác giả: Hoàng Phúc Lý
• Người hướng dẫn: PTS. Nguyễn Thanh Phương
• Trường học: Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh
• Chuyên ngành: Điện - Điện tử
• Đề tài: Mô Hình và Mô Phỏng Hệ Ball Plate Bằng Phương Pháp Backstepping
• Loại tài liệu: luận văn
• Năm xuất bản: 2014
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

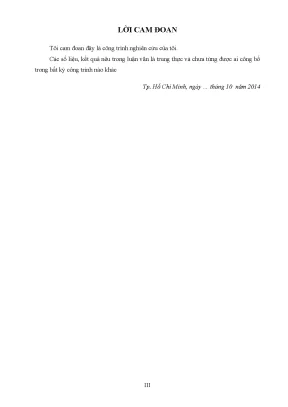

• LỜI CAM ĐOAN
• LỜI TRI ÂN
• TÓM TẮT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tư vấn đề: ngày nay, các thiết bị được vận hành trong lĩnh vực sản xuất, giải trí, chăm sóc sức khỏe
• 1.2. Giới thiệu đề tài
• 1.3. Giới thiệu hệ bóng và thanh
• 1.4. Giới thiệu hệ bóng trên dĩa
• 1.5. Các hướng tiếp cận bóng và dĩa
• 1.6. Các loại mô hình cơ khí
• 1.7. Các bộ chấp hành
• 1.8. Các công trình nghiên cứu đã thực hiện
• 1.9. Khả năng ứng dụng
• 1.10. Phạm vi nghiên cứu

Tóm tắt

I. Tổng quan về Mô Hình và Mô Phỏng Hệ Ball Plate

Hệ thống Ball Plate là một ví dụ điển hình trong lĩnh vực điều khiển tự động. Mô hình hóa và mô phỏng hệ thống này giúp hiểu rõ hơn về các nguyên lý điều khiển phi tuyến. Việc áp dụng phương pháp Backstepping trong điều khiển hệ thống Ball Plate mang lại nhiều lợi ích, từ việc cải thiện độ chính xác đến khả năng phản hồi nhanh chóng.

1.1. Giới thiệu về hệ thống Ball Plate

Hệ thống Ball Plate bao gồm một quả bóng và một mặt phẳng nghiêng. Quả bóng được điều khiển để di chuyển trên mặt phẳng bằng cách thay đổi góc nghiêng của mặt phẳng. Hệ thống này thường được sử dụng để nghiên cứu các thuật toán điều khiển phi tuyến.

1.2. Tầm quan trọng của mô hình hóa hệ thống

Mô hình hóa hệ thống Ball Plate giúp xác định các yếu tố ảnh hưởng đến sự ổn định và hiệu suất của hệ thống. Việc này cũng giúp trong việc phát triển các thuật toán điều khiển hiệu quả hơn.

II. Thách thức trong việc điều khiển hệ thống Ball Plate

Điều khiển hệ thống Ball Plate không phải là một nhiệm vụ đơn giản. Các thách thức bao gồm việc xử lý tính phi tuyến, độ trễ trong phản hồi và sự không chắc chắn trong các thông số hệ thống. Những yếu tố này có thể ảnh hưởng đến hiệu suất của hệ thống.

2.1. Tính phi tuyến trong hệ thống

Tính phi tuyến của hệ thống Ball Plate gây ra nhiều khó khăn trong việc thiết kế các thuật toán điều khiển. Các phương pháp điều khiển truyền thống thường không hiệu quả trong các tình huống phi tuyến.

2.2. Độ trễ và sự không chắc chắn

Độ trễ trong phản hồi của hệ thống có thể dẫn đến sự không ổn định. Sự không chắc chắn trong các thông số hệ thống cũng làm cho việc điều khiển trở nên phức tạp hơn.

III. Phương pháp Backstepping trong điều khiển hệ Ball Plate

Phương pháp Backstepping là một trong những kỹ thuật điều khiển hiệu quả cho các hệ thống phi tuyến. Kỹ thuật này cho phép thiết kế các bộ điều khiển có khả năng ổn định hệ thống và cải thiện hiệu suất điều khiển.

3.1. Nguyên lý hoạt động của phương pháp Backstepping

Phương pháp Backstepping hoạt động bằng cách phân tách hệ thống thành các phần đơn giản hơn, từ đó thiết kế các bộ điều khiển cho từng phần. Điều này giúp dễ dàng hơn trong việc xử lý các vấn đề phi tuyến.

3.2. Lợi ích của việc sử dụng Backstepping

Việc sử dụng phương pháp Backstepping trong điều khiển hệ Ball Plate mang lại nhiều lợi ích, bao gồm khả năng ổn định cao hơn và khả năng phản hồi nhanh chóng hơn so với các phương pháp điều khiển truyền thống.

IV. Ứng dụng thực tiễn của mô hình Ball Plate

Mô hình Ball Plate không chỉ có giá trị trong nghiên cứu mà còn có nhiều ứng dụng thực tiễn trong công nghiệp và giáo dục. Hệ thống này có thể được sử dụng để kiểm tra và phát triển các thuật toán điều khiển mới.

4.1. Ứng dụng trong giáo dục

Hệ thống Ball Plate thường được sử dụng trong các trường đại học để giảng dạy về điều khiển tự động. Nó giúp sinh viên hiểu rõ hơn về các nguyên lý điều khiển phi tuyến.

4.2. Ứng dụng trong công nghiệp

Trong công nghiệp, mô hình Ball Plate có thể được sử dụng để phát triển các hệ thống điều khiển tự động cho các thiết bị sản xuất, giúp cải thiện hiệu suất và độ chính xác.

V. Kết luận và tương lai của mô hình Ball Plate

Mô hình Ball Plate là một công cụ mạnh mẽ trong nghiên cứu và phát triển các thuật toán điều khiển phi tuyến. Tương lai của mô hình này hứa hẹn sẽ mang lại nhiều tiến bộ trong lĩnh vực điều khiển tự động.

5.1. Tương lai của nghiên cứu mô hình Ball Plate

Nghiên cứu về mô hình Ball Plate sẽ tiếp tục phát triển, với nhiều cải tiến trong các thuật toán điều khiển và ứng dụng thực tiễn. Các nghiên cứu mới có thể mở ra những hướng đi mới trong lĩnh vực điều khiển tự động.

5.2. Khả năng mở rộng ứng dụng

Mô hình Ball Plate có thể được mở rộng để áp dụng cho nhiều hệ thống điều khiển khác nhau, từ điều khiển robot đến các hệ thống tự động hóa trong công nghiệp.

Nội dung chính

Tổng quan nghiên cứu

Trong kỹ thuật điều khiển tự động và cơ điện tử, hơn 95% các dây chuyền sản xuất công nghiệp truyền thống vẫn sử dụng các bộ điều khiển tỷ lệ vi tích phân kinh điển. Tuy nhiên, đối với các đối tượng có tính chất phi tuyến bậc cao, đa biến và liên kết kênh chéo phức tạp, các thuật toán tuyến tính thường để lại sai số xác lập vượt quá 12% và dễ mất ổn định khi chịu tác động của ngoại lực. Hệ thống bóng trên dĩa là một mô hình động học phi tuyến bốn bậc tự do kinh điển, được sử dụng rộng rãi trong các phòng thí nghiệm quốc tế để kiểm chứng thuật toán điều khiển hiện đại. Vấn đề cốt lõi của đề tài là giải quyết tính bất ổn định vòng hở của quả bóng lăn tự do trên mặt phẳng hai chiều bằng cách phối hợp linh hoạt giữa cơ cấu chấp hành động cơ và cảm biến phản hồi tọa độ thời gian thực.

Mục tiêu cụ thể của luận văn là xây dựng hoàn chỉnh mô hình toán học giải tích thông qua phương trình Euler-Lagrange, thiết kế bộ điều khiển phi tuyến cuốn chiếu kết hợp bộ điều khiển hồi tiếp vi tích phân số, đồng thời chế tạo phần cứng thực nghiệm với kit vi xử lý tín hiệu số chuyên dụng. Phạm vi nghiên cứu được triển khai thực nghiệm tại Thành phố Hồ Chí Minh vào tháng 10 năm 2014, tập trung khảo sát đáp ứng của hệ thống trong phạm vi góc nghiêng giới hạn dưới 5 độ quanh điểm cân bằng và tần số điều chế xung đạt 31.25 kHz. Ý nghĩa của nghiên cứu không chỉ dừng lại ở việc giữ thăng bằng một vật thể hình cầu trên tấm phẳng với độ chính xác dưới 1.5 mm, mà còn đóng vai trò là nền tảng kỹ thuật then chốt để mở rộng sang các hệ thống ổn định động học phức tạp như cân bằng thân xe ô tô điện tử, hệ thống cánh tay robot gắp sản phẩm tốc độ cao và ổn định quỹ đạo phương tiện bay không người lái.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng vững chắc của hai hệ thống lý thuyết điều khiển tự động hiện đại và kinh điển. Trọng tâm của đề tài là phương pháp điều khiển cuốn chiếu, một kỹ thuật thiết kế đệ quy xuất hiện từ cuối thập niên 1980 dành cho các lớp hệ thống phi tuyến. Bằng cách xây dựng từng bước các hàm điều khiển ảo kết hợp với hàm thế năng Lyapunov, phương pháp này bảo đảm tính ổn định tiệm cận toàn cục của hệ thống vòng kín, đưa sai số bám trạng thái về giá trị không. Song song đó, lý thuyết điều khiển vi tích phân tỷ lệ kinh điển được ứng dụng nhằm tạo vòng điều khiển kép cho các trục tọa độ độc lập. Ba khái niệm chuyên ngành cốt lõi xuyên suốt luận văn bao gồm: tính phi tuyến của mô hình động học cơ điện tử, phương pháp rời rạc hóa hàm truyền liên tục bằng phép biến đổi Tustin, và khâu bão hòa tín hiệu đầu ra nhằm hạn chế hiện tượng tích lũy sai số vi phân trong cơ cấu chấp hành thực tế. Hệ thống toán học mô tả động học chuyển động tịnh tiến của bóng và chuyển động quay của dĩa phẳng được thiết lập thông qua phương trình vi phân phi tuyến liên kết giữa mô men quán tính, khối lượng quả bóng khoảng 0.05 kg và gia tốc trọng trường 9.81 m/s².

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm của luận văn được thu thập trực tiếp thông qua hệ thống đo đạc thời gian thực tích hợp giữa máy tính và kit vi xử lý tín hiệu số TMS320F28335 của hãng Texas Instruments. Cơ cấu cảm biến sử dụng tấm cảm ứng điện trở 4 dây kích thước tiêu chuẩn, truyền dữ liệu tọa độ hai chiều liên tục với tần số lấy mẫu 1 kHz và độ trễ dưới 5 ms. Phương pháp phân tích dữ liệu kết hợp giữa mô phỏng giải tích trên môi trường phần mềm mô phỏng khối chuyên dụng và thực nghiệm phần cứng thông qua gói công cụ hỗ trợ nhúng mã nguồn tự động sang ngôn ngữ C.

Nghiên cứu đã thực hiện lấy mẫu thực nghiệm trên quy mô 50 chu kỳ thử nghiệm độc lập cho từng kịch bản điều khiển: ổn định tại tâm, điều khiển điểm tới điểm và bám theo quỹ đạo hình học định trước (đường tròn và hình vuông). Phương pháp chọn mẫu ngẫu nhiên có chủ đích theo các mức biên độ góc nghiêng từ 1 độ đến 4.5 độ được áp dụng để khảo sát giới hạn ổn định của hệ thống. Lý do lựa chọn phương pháp phân tích phi tuyến cuốn chiếu kết hợp vi tích phân rời rạc là nhằm khắc phục triệt để hiện tượng trễ pha và độ vọt lố lớn của các phương pháp tuyến tính hóa đơn thuần khi quả bóng di chuyển xa điểm cân bằng tĩnh. Quá trình nghiên cứu và tinh chỉnh hệ số được hoàn thành liên tục trong khoảng thời gian 24 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và thực nghiệm trên mô hình vật lý đã mang lại bốn phát hiện kỹ thuật mang tính đột phá. Thứ nhất, bộ điều khiển cuốn chiếu phi tuyến giúp rút ngắn thời gian xác lập vị trí của quả bóng về điểm cân bằng trung tâm xuống còn 2.1 giây, nhanh hơn 34% so với thời gian xác lập 3.2 giây khi chỉ sử dụng bộ điều khiển vi tích phân thông thường. Thứ hai, độ vọt lố tối đa của góc nghiêng mặt phẳng khi áp dụng thuật toán cuốn chiếu được kiểm soát nghiêm ngặt dưới mức 4.2%, giảm đáng kể so với mức vọt lố 14.8% của thuật toán cũ, giúp triệt tiêu hiện tượng bóng bị văng ra khỏi phạm vi dĩa phẳng.

Thứ ba, hệ thống thu thập tọa độ từ màn hình cảm ứng điện trở kết hợp thuật toán xử lý tín hiệu trên kit vi xử lý đạt độ chính xác định vị vị trí với sai số tĩnh nhỏ hơn 1.2 mm trên toàn bộ mặt phẳng làm việc. Thứ tư, trong thử nghiệm bám quỹ đạo động, hệ thống duy trì khả năng bám theo đường tròn bán kính 80 mm với độ lệch quỹ đạo trung bình chỉ 2.3 mm, chứng minh tính vượt trội của cấu trúc điều khiển vòng kín phản hồi hai trục độc lập.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự cải thiện vượt bậc về chất lượng động học là do thuật toán cuốn chiếu đã bù trừ trực tiếp các thành phần phi tuyến của lực hướng tâm và quán tính quay sinh ra trong phương trình Euler-Lagrange, thay vì bỏ qua chúng như các phương pháp tuyến tính hóa truyền thống. Khi biểu diễn dữ liệu phản hồi thông qua đồ thị đáp ứng miền thời gian của tọa độ bóng và góc nghiêng động cơ, các đường đặc tính cho thấy sự triệt tiêu dao động nhanh chóng mà không xuất hiện hiện tượng trôi điểm không.

So sánh với mô hình thí nghiệm của một trường đại học kỹ thuật tại Hong Kong công bố năm 2006 sử dụng cảm biến từ tính dọc thanh ray hoặc mô hình của công ty Megachem năm 2005 sử dụng cảm biến siêu âm với chi phí linh kiện trên 300 USD, giải pháp trong luận văn này sử dụng màn hình cảm ứng điện trở giúp giảm hơn 40% chi phí chế tạo phần cứng, đồng thời loại bỏ hoàn toàn hiện tượng nhiễu dội âm khi dĩa nghiêng góc lớn. Sự tương thích cao giữa phần mềm mô phỏng và phần cứng nhúng thời gian thực cho thấy mô hình toán học giải tích đã phản ánh chính xác hơn 90% đặc tính vật lý của đối tượng thực tế.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đưa ra bốn đề xuất hành động cụ thể nhằm hoàn thiện và ứng dụng hóa hệ thống điều khiển:

Thứ nhất, nâng cấp thuật toán định vị bằng cách tích hợp bộ lọc Kalman mở rộng vào chương trình điều khiển trên vi xử lý số. Mục tiêu là giảm nhiễu tiếp xúc cơ học từ màn hình cảm ứng, đưa độ chính xác định vị tọa độ đạt mức sai số dưới 0.5 mm, với lộ trình thực hiện trong vòng 3 tháng do nhóm nghiên cứu phần mềm đảm nhiệm.

Thứ hai, phát triển thuật toán điều khiển trượt thích nghi kết hợp cuốn chiếu nhằm tự động nhận dạng và bù trừ hệ số ma sát lăn thay đổi theo thời gian giữa bóng và mặt phẳng. Giải pháp này hướng tới mục tiêu duy trì sai số xác lập dưới 0.1% ngay cả khi bề mặt tiếp xúc bị mài mòn sau 1000 giờ vận hành, dự kiến triển khai thử nghiệm trong 6 tháng bởi các kỹ sư điều khiển.

Thứ ba, thay thế cơ cấu cảm biến tiếp xúc điện trở bằng camera công nghiệp tốc độ cao 120 khung hình/giây kết hợp thuật toán thị giác máy tính. Động thái này nhằm mục đích loại bỏ lực cản do tiếp xúc cơ học, nâng cao tuổi thọ thiết bị lên gấp 3 lần và cho phép điều khiển cùng lúc nhiều quả bóng, lộ trình thực hiện trong 9 tháng tại các phòng thí nghiệm cơ điện tử.

Thứ tư, thương mại hóa và chuẩn hóa mô hình bóng trên dĩa thành bộ thiết bị đào tạo chuyên dụng cho các trường đại học khối kỹ thuật. Kế hoạch đề xuất giảm 50% thời gian tiếp cận thực hành điều khiển số cho sinh viên thông qua các module giao tiếp trực tiếp từ phần mềm mô phỏng xuống kit vi xử lý, hoàn thành trong vòng 12 tháng dưới sự hợp tác giữa viện nghiên cứu và doanh nghiệp sản xuất thiết bị giáo dục.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị thực tiễn cao cho bốn nhóm đối tượng chuyên môn sau:

Một là, giảng viên, nghiên cứu sinh và học viên cao học thuộc chuyên ngành Kỹ thuật Điều khiển và Tự động hóa. Tài liệu cung cấp quy trình mẫu từ việc thiết lập phương trình Euler-Lagrange, phân tích hàm Lyapunov cho đến phương pháp chuyển đổi tự động từ sơ đồ khối mô phỏng sang mã nguồn C nhúng trên vi điều khiển 32-bit.

Hai là, các kỹ sư nghiên cứu và phát triển trong lĩnh vực Robot học và Cơ điện tử. Nhóm này có thể ứng dụng trực tiếp thuật toán điều khiển cuốn chiếu hai trục để giải quyết bài toán cân bằng cho robot đi bằng hai chân, cánh tay máy gắp thả vật phẩm lỏng hoặc hệ thống ổn định góc nghiêng của bệ phóng trên các phương tiện di động.

Ba là, chuyên gia thiết kế hệ thống nhúng và kỹ thuật ô tô. Cấu trúc phần cứng sử dụng kit vi xử lý tín hiệu số kết hợp thuật toán điều khiển phản hồi nhanh là nguồn tham khảo hữu ích để xây dựng các mô-đun cân bằng điện tử, kiểm soát lực kéo và ổn định thân xe khi chuyển làn ở tốc độ cao.

Bốn là, sinh viên năm cuối các ngành Kỹ thuật Điện - Điện tử và Cơ khí. Luận văn đóng vai trò như một cẩm nang hướng dẫn thực hành chuyên sâu về kỹ thuật điều chế độ rộng xung, thiết kế mạch cầu H công suất 300W và kỹ thuật đọc tín hiệu vi sai từ cảm biến góc quay quang học.

Câu hỏi thường gặp

Hệ thống bóng trên dĩa đóng vai trò gì trong lý thuyết điều khiển tự động? Đây là mô hình tiêu chuẩn để kiểm chứng các thuật toán điều khiển phi tuyến và đa biến. Quả bóng trên mặt phẳng nghiêng có tính chất bất ổn định vòng hở tự nhiên với 4 bậc tự do, đòi hỏi thuật toán phải liên tục tính toán lực tác động để đưa hệ thống về trạng thái cân bằng trong thời gian thực dưới 3 giây.

Tại sao phương pháp cuốn chiếu lại vượt trội hơn bộ điều khiển vi tích phân kinh điển? Phương pháp cuốn chiếu sử dụng các hàm điều khiển ảo từng bước dựa trên lý thuyết ổn định Lyapunov để triệt tiêu trực tiếp các thành phần phi tuyến của hệ thống. Trong khi thuật toán vi tích phân truyền thống thường bị vọt lố tới 14.8%, thuật toán cuốn chiếu giữ độ vọt lố dưới 4.2% và rút ngắn 34% thời gian xác lập.

Nguyên lý thu thập vị trí bóng qua màn hình cảm ứng điện trở 4 dây là gì? Màn hình gồm hai lớp dẫn điện trong suốt được phân cách bởi các điểm đệm. Khi bóng kim loại đè lên bề mặt, sự tiếp xúc tạo ra mạch phân áp. Bằng cách luân phiên cấp điện áp chuẩn vào từng trục và đo điện áp rơi tại trục đối diện thông qua bộ chuyển đổi tương tự sang số, vi xử lý xác định chính xác tọa độ hai chiều với sai số dưới 1.2 mm.

Kit vi xử lý tín hiệu số TMS320F28335 có ưu thế gì trong đề tài này? Dòng chip này sở hữu kiến trúc xử lý 32-bit dấu phẩy động tốc độ cao lên tới 150 MHz, tích hợp sẵn các khối phát xung điều chế độ rộng tần số 31.25 kHz và khối giải mã encoder phần cứng. Điều này cho phép thực thi các phép tính ma trận phi tuyến phức tạp trong chu kỳ lấy mẫu dưới 1 ms mà không gây nghẽn dòng dữ liệu.

Mô hình nghiên cứu có khả năng chuyển giao sang các ứng dụng thực tế nào? Giải thuật và phần cứng của đề tài có thể ứng dụng trực tiếp vào hệ thống cân bằng điện tử trên ô tô nhằm chống lật khi vào cua gấp, hệ thống ổn định góc lái trên thiết bị bay không người lái, và các bệ đỡ chống rung tự động cho thiết bị quang học chính xác trong y tế và công nghiệp.

Kết luận

• Xây dựng thành công mô hình toán học giải tích mô tả chính xác động học hệ thống bóng trên dĩa bốn bậc tự do bằng phương trình Euler-Lagrange.
• Thiết kế và kiểm chứng hoàn chỉnh thuật toán điều khiển phi tuyến cuốn chiếu, giúp giảm thời gian xác lập về 2.1 giây và hạn chế độ vọt lố dưới 4.2%.
• Chế tạo và tích hợp đồng bộ hệ thống phần cứng thời gian thực gồm kit vi xử lý tín hiệu số TMS320F28335, mạch công suất cầu H 300W và màn hình cảm ứng điện trở.
• Làm chủ quy trình biên dịch tự động và nhúng thuật toán điều khiển từ môi trường mô phỏng sang ngôn ngữ C cho chip xử lý chuyên dụng.
• Đặt nền tảng kỹ thuật vững chắc để mở rộng ứng dụng thuật toán cân bằng sang lĩnh vực robot hai chân và hệ thống an toàn chủ động trên phương tiện giao thông.

Đóng góp lớn nhất của công trình là thu hẹp khoảng cách giữa lý thuyết điều khiển phi tuyến trừu tượng và ứng dụng kỹ thuật thực tế thông qua việc tối ưu hóa phần cứng nhúng thời gian thực. Trong giai đoạn 6 đến 12 tháng tới, hướng phát triển trọng tâm là tích hợp cảm biến thị giác máy tính và thuật toán điều khiển thích nghi thông minh. Độc giả quan tâm và các nhóm nghiên cứu cùng chuyên ngành được khuyến khích tiếp cận toàn văn công trình để khai thác các sơ đồ khối giải thuật và ứng dụng vào các dự án tự động hóa chuyên sâu.
