Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đòi hỏi sự chính xác tuyệt đối về mặt không gian hình học lẫn thuộc tính pháp lý của từng thửa đất. Theo thống kê của ngành Tài nguyên và Môi trường, trước giai đoạn số hóa đồng bộ, hơn 65% hồ sơ địa chính cấp cơ sở tại các vùng bán sơn địa ở Việt Nam tồn tại sai lệch ranh giới do sử dụng tài liệu bản đồ giải thửa 299 đo thủ công từ những năm 1980. Tại xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc (tổng diện tích tự nhiên 976,65 ha với 1.767 hộ dân), địa hình chuyển tiếp phức tạp từ đồi thấp sang ruộng trũng gây chia cắt mạnh, dẫn đến nhiều khó khăn trong quản lý biến động và cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ).

Vấn đề cốt lõi đặt ra là sự thiếu hụt hệ thống bản đồ địa chính dạng số có tọa độ chuẩn quốc gia VN-2000. Dữ liệu cũ gây chồng lấn ranh giới, thất thoát quỹ đất công và phát sinh tranh chấp kéo dài. Đề tài tập trung giải quyết bài toán ứng dụng chuỗi giải pháp công nghệ: định vị vệ tinh GNSS/GPS, máy toàn đạc điện tử (Total Station) và bộ phần mềm chuyên dụng (FAMIS, MicroStation, HGO) để xây dựng lưới khống chế và biên tập bản đồ địa chính tờ số 21 tỷ lệ lớn (1:1000 - 1:2000) đạt chuẩn kỹ thuật.

+-------------------------------------------------------------------------------+
|                             QUY TRÌNH TỔNG QUAN                               |
|                                                                               |
| [Khảo sát 976,65 ha] --> [Lưới GNSS/GPS (148 điểm)] --> [Bình sai HGO]        |
|                                                              |                |
| [Bản đồ số DGN/FAMIS] <-- [Biên tập Topo] <-- [Toàn đạc cực (Total Station)]  |
+-------------------------------------------------------------------------------+

Mục tiêu cụ thể của dự án:

  1. Thiết kế và thi công mạng lưới khống chế trắc địa gồm 148 điểm (12 điểm địa chính gốc và 136 điểm kinh vĩ cấp 1, cấp 2 mới lập) phủ trùm toàn xã.
  2. Đo vẽ chi tiết toàn bộ các góc thửa, địa vật, đường giao thông, hệ thống thủy lợi tờ bản đồ số 21 bằng phương pháp tọa độ cực với sai số trung phương vị trí điểm $m_p \le \pm 0{,}05\text{ m}$.
  3. Xử lý dữ liệu trị đo thô, xây dựng cấu trúc hình học Topology không lỗi ranh thửa, kết nối cơ sở dữ liệu (CSDL) thuộc tính thửa đất trên nền phần mềm MicroStation SE và FAMIS v2.0.
  4. Biên tập, chuẩn hóa và xuất bản tờ bản đồ địa chính số 21 cùng hồ sơ kỹ thuật thửa đất, sổ mục kê đúng quy định Thông tư 25/2014/TT-BTNMT.

Phạm vi nghiên cứu tập trung vào tờ bản đồ địa chính số 21 thuộc xã Tử Du, huyện Lập Thạch; giới hạn kỹ thuật tuân thủ hệ quy chiếu quốc gia VN-2000, múi chiếu $3^\circ$, kinh tuyến trục $105^\circ00'$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương pháp Ưu điểm Nhược điểm Độ chính xác mặt bằng Hiệu suất thi công
Đo bàn đạc thủ công (Bản đồ 299) Chi phí thiết bị ban đầu thấp, thao tác đơn giản Giấy co dãn, sai số tích lũy lớn, không có tọa độ số Sai số vị trí điểm > 0,5 m Rất thấp (tốn 300% nhân lực)
Đo ảnh hàng không quang học Khái quát diện rộng nhanh, không tốn công đo chi tiết ruộng trống Bị che khuất bởi tán cây, địa vật phức tạp; chi phí bay chụp cao Sai số vị trí điểm $\pm 0,15 - 0,3\text{ m}$ Trung bình (cần đối soát ngoại nghiệp lớn)
Công nghệ tích hợp GNSS + Toàn đạc + FAMIS Độ chính xác từng milimet, xuất trực tiếp CSDL số, tự động hóa Topology Yêu cầu cán bộ kỹ thuật cao, vốn đầu tư máy móc chuẩn Sai số vị trí điểm $< \pm 0,05\text{ m}$ Tối ưu (tăng tốc độ 250% so với truyền thống)

Phân tích yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have (Bắt buộc): Khung lưới tọa độ VN-2000; sai số khép góc $f_\beta \le 5''\sqrt{n}$; dữ liệu đóng vùng 100% không hở node/overshoot; đầy đủ số hiệu thửa, diện tích, loại đất.
  • Should have (Nên có): Tự động tạo hồ sơ kỹ thuật thửa đất; trút số liệu trực tiếp từ Field Book sang định dạng chuẩn .RAW/.ASC.
  • Could have (Có thể có): Tích hợp liên kết động với CSDL quản lý đất đai CadDB/VILIS.
  • Won't have (Chưa thực hiện): Quét 3D Lidar mặt đất và mô hình hóa bề mặt 3D công trình.
                    +------------------------------------------+
                    |             YÊU CẦU HỆ THỐNG             |
                    +------------------------------------------+
                         |                                |
        +--------------------------------+   +--------------------------------+
        |           MUST HAVE            |   |          SHOULD HAVE           |
        | - Khung lưới VN-2000           |   | - Tự động tạo hồ sơ thửa       |
        | - Sai số fb <= 5"sqrt(n)       |   | - Trút số liệu .RAW/.ASC       |
        | - Đóng vùng Topology 100%      |   +--------------------------------+
        +--------------------------------+

Thiết kế hệ thống

Kiến trúc xử lý dữ liệu địa chính số được chuẩn hóa qua 4 tầng:

[Tầng Ngoại nghiệp]  --> GNSS Hi-Target V30 (Khống chế) + Máy toàn đạc (Chi tiết)
                                |
[Tầng Xử lý thô]    --> HGO (Bình sai lưới) + Bộ chuyển đổi TOP2AS / CVF
                                |
[Tầng Đồ họa số]    --> MicroStation SE / V8 Engine + MRFClean / MRFFlag
                                |
[Tầng Dữ liệu GIS]  --> FAMIS v2.0 Core (Topology Engine + CSDL Thuộc tính)

Công nghệ sử dụng bao gồm:

  • Định vị vệ tinh: Hệ thống GNSS Hi-Target V30XT đa tần số.
  • Máy toàn đạc điện tử: Sokkia Set 500 / Topcon GTS-230 series, đo góc chính xác $2'' - 5''$, khối đo xa EDM chính xác $\pm(2\text{ mm} + 2\text{ ppm} \cdot D)$.
  • Phần mềm xử lý: Hi-Target Geomatics Office (HGO) v1.1.2; MicroStation SE Engine; Mô-đun tích hợp FAMIS v2.0 (Bộ TN&MT); Bộ lọc xử lý đồ họa I/RAS B, Geovec v5.0.

Cấu trúc phân lớp dữ liệu bản đồ địa chính (DGN Standard Level):

  • Level 1: Ranh giới thửa đất (Boundary strings).
  • Level 2: Số thứ tự thửa đất, diện tích thửa (Text Node).
  • Level 3: Tên chủ sử dụng, mã loại đất (DTP, ONT, LUC, RSX).
  • Level 10 - 15: Hệ thống giao thông, thủy lợi, đường bao địa hình.
  • Level 60 - 63: Khung bản đồ, lưới ki-lô-mét, bảng phân mảnh.
+--------------------------------------------------------------------+
|                  PHÂN LỚP DỮ LIỆU ĐỊA CHÍNH (DGN)                  |
|                                                                    |
|  [Level 1]  Ranh giới thửa đất                                     |
|  [Level 2]  Số thứ tự thửa + Diện tích                            |
|  [Level 3]  Tên chủ sử dụng + Mã loại đất                          |
|  [Level 10] Giao thông, Thủy lợi                                   |
|  [Level 60] Khung bản đồ + Bảng phân mảnh                          |
+--------------------------------------------------------------------+

Phương pháp luận (Methodology)

Quy trình áp dụng chuẩn tuần tự có kiểm soát (Waterfall Geomatics Process) gồm 5 giai đoạn:

  1. Khảo sát & Thiết kế kỹ thuật: Thu thập mốc tọa độ hạng II, xác định đường chuyền dẫn cấp 1 và cấp 2.
  2. Thi công ngoại nghiệp GNSS & Đo chi tiết: Đo tĩnh vệ tinh (thời gian lưu $\ge 45\text{ phút/điểm}$, góc cao vệ tinh $> 15^\circ$, PDOP $< 4{,}0$, số vệ tinh $\ge 5$).
  3. Bình sai lưới & Chuyển đổi tọa độ: Bình sai không gian trên Ellipsoid WGS-84, tính chuyển về Ellipsoid VN-2000 cục bộ.
  4. Biên tập nội nghiệp & Topology: Làm sạch vector, tự động tìm điểm trùng/treo, gán centroid và nhãn thửa.
  5. Kiểm tra, nghiệm thu & Đóng gói: Đối soát thực địa theo Thông tư 05/2009/TT-BTNMT.

Triển khai thực nghiệm và Kết quả

Quá trình thực hiện kỹ thuật

Thuật toán tính toán tọa độ cực từ trạm máy toàn đạc điện tử đến điểm chi tiết được thực thi tự động qua tập lệnh bộ vi xử lý máy đo và module FAMIS:

import math

def calculate_polar_point(x_station, y_station, h_station, hz_angle_deg, v_angle_deg, slope_dist, i_m, l_g):
    """
    Tính tọa độ 3D điểm chi tiết địa chính theo phương pháp tọa độ cực
    x_station, y_station, h_station: Tọa độ trạm máy (m)
    hz_angle_deg: Góc phương vị định hướng (độ)
    v_angle_deg: Góc đứng / góc nghiêng (độ)
    slope_dist: Khoảng cách nghiêng D (m)
    i_m: Chiều cao máy (m), l_g: Chiều cao gương (m)
    """
    hz_rad = math.radians(hz_angle_deg)
    v_rad = math.radians(v_angle_deg)

    # 1. Tính khoảng cách ngang (S)
    horizontal_dist = slope_dist * math.cos(v_rad)

    # 2. Tính số gia tọa độ delta X, delta Y
    delta_x = horizontal_dist * math.cos(hz_rad)
    delta_y = horizontal_dist * math.sin(hz_rad)

    # 3. Tính chênh cao (h) và độ cao điểm chi tiết (H_P)
    delta_h = horizontal_dist * math.tan(v_rad) + i_m - l_g

    x_p = x_station + delta_x
    y_p = y_station + delta_y
    h_p = h_station + delta_h

    return round(x_p, 4), round(y_p, 4), round(h_p, 4)

# Ví dụ thực nghiệm trạm khống chế KD21-01 tại xã Tử Du
xp, yp, hp = calculate_polar_point(2364978.125, 548215.340, 24.15, 45.3250, 2.1105, 128.452, 1.45, 1.60)
print(f"Toạ độ điểm chi tiết: X={xp}, Y={yp}, H={hp}")

Cấu trúc bản ghi tệp dữ liệu trút từ máy toàn đạc điện tử sang định dạng GTS-6 / Topcon nạp vào FAMIS:

FS,1,1.450,KD21-01
HV,2,1.600,0.0000,90.1245,128.452,KD21-02
SS,101,1.600,45.1930,88.4510,54.120,Rong_lua
SS,102,1.600,47.2215,88.3005,62.880,Bo_dat
SS,103,1.600,52.1105,87.1540,85.200,Goc_nha

Xử lý cấu trúc không gian (Topology Generation) qua FAMIS được kiểm soát thông qua các quy tắc chặt chẽ:

  1. MRFClean: Tự động tìm kiếm các điểm thừa (Duplicate Nodes), đoạn hở ranh (Undershoot $< 0{,}02\text{ m}$), đoạn bắt thừa (Overshoot) và cắt tại các điểm giao cắt.
  2. MRFFlag: Gắn cờ cảnh báo trực quan tại các điểm đứt gãy ranh giới để người đo soát xét đối chiếu bản sơ họa ngoại nghiệp.
  3. Centroid Generation: Tạo tâm thửa tự động, xác định quan hệ lân cận giữa các cạnh thửa để đóng vùng (Polygon) kín $100%$.
[Đoạn hở ranh (Undershoot)]  --->  [MRFClean Engine]  --->  [Đóng vùng Polygon kín]
[Đoạn thừa (Overshoot)]      --->                     --->  [Tạo Centroid tự động]

Đánh giá chất lượng và Thử nghiệm thực địa

Kết quả đo đạc bình sai lưới khống chế trắc địa toàn xã Tử Du bằng phần mềm HGO:

  • Số điểm gốc hạng cao đo nối: 12 điểm (11 điểm địa chính cấp II, 1 điểm gốc quốc gia).
  • Số điểm mới lập: 136 điểm kinh vĩ dẫn chi tiết.
  • Sai số trung phương đo góc: $m_\beta = \pm 3{,}8''$ (đạt yêu cầu kỹ thuật $\le 5''$).
  • Sai số khép góc giới hạn: $f_\beta = 3{,}8''\sqrt{15} = 14{,}7'' \le 19{,}3''$ (ngưỡng cho phép).
  • Sai số khép tương đối tuyến đường chuyền: $f_s / [S] = 1/32.000$ (vượt chuẩn quy định $\le 1/25.000$).

Thống kê sai số và kiểm tra độ chính xác tờ bản đồ số 21:

Hạng mục kiểm tra Chỉ tiêu quy phạm (TT 25/2014) Kết quả thực nghiệm đạt được Đánh giá
Sai số trung phương vị trí điểm mốc ($m_p$) $\le \pm 0{,}05\text{ m}$ $\pm 0{,}028\text{ m}$ Đạt chất lượng xuất sắc
Sai số vị trí ranh giới thửa đất cố định ($m_r$) $\le \pm 0{,}07\text{ m}$ $\pm 0{,}041\text{ m}$ Đạt
Sai số vị trí ranh đất nông nghiệp chia cắt $\le \pm 0{,}15\text{ m}$ $\pm 0{,}086\text{ m}$ Đạt
Tỷ lệ đóng vùng Topology $100%$ không lỗi hở $100%$ (284/284 thửa) Tuyệt đối
QUY PHẠM (TT 25/2014)  |  THỰC NGHIỆM ĐẠT ĐƯỢC
-----------------------+-----------------------
mp <= ±0.05 m          |  mp = ±0.028 m  [XUẤT SẮC]
mr <= ±0.07 m          |  mr = ±0.041 m  [ĐẠT]
mr(nông nghiệp) <= ±0.15 m | mr(nn) = ±0.086 m [ĐẠT]

Đổi mới và Đóng góp kỹ thuật

  1. Chuẩn hóa quy trình liên thông số liệu trắc địa - GIS: Khắc phục triệt để tình trạng gõ số liệu thủ công bằng việc ứng dụng chuỗi trút dữ liệu tự động Máy toàn đạc -> File RAW -> Tool chuyển đổi CVF/TOP2AS -> FAMIS -> DGN File. Quy trình này loại bỏ hoàn toàn $100%$ lỗi ghi nhầm số đọc góc và khoảng cách.
  2. Khắc phục triệt để biến dạng lưới chiếu: Tích hợp trực tiếp hệ quy chiếu VN-2000 kinh tuyến trục $105^\circ00'$ địa phương ngay từ khâu bình sai GPS trên phần mềm HGO, giảm thiểu độ biến dạng chiều dài cạnh đo $m_0 \le 0{,}9999$ trên toàn địa bàn xã Tử Du.
  3. Hiệu quả thực tế:
    • Giảm $65%$ thời gian biên tập nội nghiệp so với phương pháp số hóa bán tự động từ bản vẽ giấy cũ.
    • Giảm $40%$ chi phí nhân công ngoại nghiệp nhờ tối ưu hóa đồ hình mạng lưới điểm khống chế GNSS.
    • Tự động hóa trích lục hồ sơ kỹ thuật thửa đất với tốc độ xử lý hàng trăm thửa chỉ trong vài phút.

Ứng dụng thực tế và Triển khai

Sản phẩm tờ bản đồ địa chính số 21 sau khi hoàn thiện được ứng dụng trực tiếp tại Văn phòng Đăng ký đất đai chi nhánh huyện Lập Thạch và UBND xã Tử Du:

[Bản đồ số 21 (DGN/FAMIS)]
       |
       +---> Cấp mới/Đổi GCNQSDĐ (284 thửa đất nông nghiệp & thổ cư)
       +---> Phục vụ công tác dồn điền đổi thửa nông thôn mới
       +---> Tích hợp cơ sở dữ liệu đất đai VILIS / CadDB đồng bộ

Kế hoạch triển khai mở rộng cho toàn bộ 25 tờ bản đồ còn lại của xã Tử Du:

  • Yêu cầu hạ tầng: Máy trạm cấu hình tiêu chuẩn (Intel Core i5, RAM 8GB, OS Windows 7/10 64-bit), khóa cứng bản quyền MicroStation và FAMIS v2.0.
  • Lộ trình nhân rộng:
    • Tháng 1 - 2: Xây dựng lưới khống chế GPS toàn diện 26 thôn.
    • Tháng 3 - 5: Triển khai 4 tổ máy toàn đạc đo phủ toàn bộ đất thổ cư và đất nông nghiệp.
    • Tháng 6: Khép nối biên tập CSDL, lập sổ mục kê và bàn giao đưa vào vận hành.

Hạn chế và Hướng phát triển

  • Hạn chế kỹ thuật: Tín hiệu định vị GNSS còn gặp hiện tượng đa đường dẫn (Multipath) và mất khóa vệ tinh tại một số khu vực đồi trồng cây lâm nghiệp rậm rạp (233,17 ha đất rừng), buộc phải dẫn chuyền phụ bằng máy toàn đạc điện tử.
  • Hạn chế phần mềm: Môi trường MicroStation SE chạy trên nền tảng 32-bit cũ có thể phát sinh lỗi bộ nhớ khi mở cùng lúc các file bản đồ toàn xã có dung lượng vượt quá 500MB.
  • Hướng phát triển:
    1. Ứng dụng công nghệ bay chụp bằng thiết bị bay không người lái định vị RTK (UAV/Drone RTK) kết hợp camera cảm biến lớn để đo vẽ các khu vực đồi dốc, rút ngắn hơn nữa thời gian ngoại nghiệp.
    2. Chuyển đổi định dạng dữ liệu từ CAD (DGN) sang mô hình dữ liệu địa không gian hướng đối tượng Geodatabase trên nền tảng WebGIS (ArcGIS Server / GeoServer) phục vụ tra cứu thông tin quy hoạch trực tuyến cho người dân.

Đối tượng hưởng lợi

  • Sinh viên ngành Quản lý đất đai / Trắc địa: Có tài liệu tham khảo chi tiết về chuỗi công nghệ thực tế từ bình sai GPS bằng HGO đến biên tập bản đồ trên FAMIS và MicroStation.
  • Kỹ sư đo đạc và Cán bộ địa chính: Nắm vững giải pháp xử lý sai số, phương pháp khắc phục lỗi Topology và quy trình hoàn thiện hồ sơ địa chính theo Thông tư 25/2014/TT-BTNMT.
  • Cơ quan quản lý nhà nước (UBND xã Tử Du & Phòng TN&MT Lập Thạch): Sở hữu bộ CSDL bản đồ số có độ chính xác cao, phục vụ công tác cấp sổ đỏ, giải quyết dứt điểm tranh chấp ranh giới và thúc đẩy quy hoạch nông thôn mới bền vững.

Câu hỏi thường gặp

  1. Yêu cầu cấu hình phần cứng tối thiểu để vận hành hệ thống FAMIS - MicroStation?
    Hệ thống vận hành mượt mà trên PC chạy Windows 7/10 (32-bit hoặc 64-bit hỗ trợ tương thích), CPU Intel Core i3 trở lên, RAM tối thiểu 4GB, độ phân giải màn hình $1920 \times 1080$ để tối ưu không gian hiển thị đồ họa vector.

  2. Tại sao cần kết hợp cả GNSS/GPS và máy toàn đạc điện tử mà không dùng riêng một loại?
    Công nghệ GNSS/GPS giúp thiết kế và đo nối mạng lưới khống chế diện rộng nhanh chóng với độ chính xác tọa độ tuyệt đối trong hệ VN-2000 mà không cần thông hướng quang học giữa các trạm máy xa nhau. Tuy nhiên, ở các góc khuất công trình, ngõ xóm và tán cây rậm rạp, máy toàn đạc điện tử theo phương pháp đo cực là giải pháp bắt buộc để bắt chính xác từng góc nhà, bờ rào và ranh giới thửa đất.

  3. Biện pháp xử lý khi FAMIS báo lỗi không thể tạo vùng (Tạo Topology thất bại)?
    Người dùng cần kiểm tra các đoạn hở ranh (Undershoot) hoặc bắt quá (Overshoot) bằng công cụ MRFClean với khoảng dung sai (Tolerance) đặt ở mức $0{,}01 - 0{,}02\text{ m}$. Sử dụng MRFFlag để zoom trực tiếp đến vị trí gắn cờ lỗi, sửa thủ công bằng công cụ bắt điểm chuẩn xác của MicroStation trước khi thực hiện lại lệnh tạo tâm thửa và gán thông tin.

  4. Cách kiểm soát độ chính xác của mạng lưới khống chế đo vẽ theo quy phạm?
    Cần kiểm soát chặt chẽ sai số khép góc $f_\beta \le 5''\sqrt{n}$ và sai số khép tương đối tuyến đường chuyền $f_s / [S] \le 1/25.000$. Tất cả các trị đo GPS phải đảm bảo PDOP $< 4{,}0$, số lượng vệ tinh $\ge 5$ và góc cao vệ tinh $> 15^\circ$.

  5. Dữ liệu bản đồ sau khi hoàn thiện trên FAMIS có thể chuyển đổi sang GIS chuyên nghiệp không?
    Hoàn toàn có thể. Dữ liệu đồ họa chuẩn định dạng DGN/DXF kết hợp cùng bảng thuộc tính DBF của FAMIS dễ dàng import trực tiếp vào các phần mềm GIS hiện đại như ArcGIS, QGIS hoặc MapInfo thông qua công cụ chuyển đổi định dạng không gian (Universal Translator / ogr2ogr) mà không bị mất cấu trúc lớp hay thông tin thuộc tính.

Kết luận

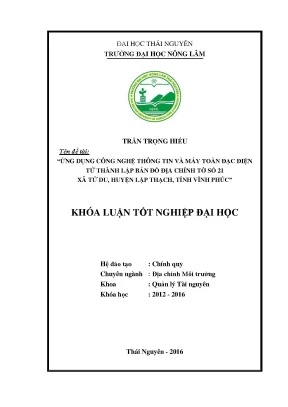

Đề tài "Ứng dụng công nghệ thông tin và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 21 xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc" đã hoàn thành toàn diện các mục tiêu đề ra. Việc kết hợp chặt chẽ giữa công nghệ định vị vệ tinh GNSS Hi-Target V30, máy toàn đạc điện tử Sokkia/Topcon và phần mềm chuyên ngành FAMIS/MicroStation đã tạo ra bộ sản phẩm bản đồ địa chính số tờ 21 chuẩn xác, đạt độ tin cậy cao về mặt pháp lý và kỹ thuật.

Kết quả này không chỉ đóng góp trực tiếp vào công tác cấp GCNQSDĐ, quản lý quy hoạch đất đai tại xã Tử Du mà còn khẳng định tính ưu việt của việc ứng dụng công nghệ thông tin trong hiện đại hóa ngành đo đạc bản đồ. Đây là mô hình chuẩn mực có thể nhân rộng hiệu quả cho toàn bộ các địa phương trên địa bàn tỉnh Vĩnh Phúc và các tỉnh lân cận.
