Luận Văn Thạc Sĩ Về Mô Hình Tải Trong Phân Tích Trạng Thái Hệ Thống Điện Hạ Áp DC

Luận văn thạc sĩ phân tích mô hình tải cho trạng thái xác lập và quá độ hệ thống điện hạ áp DC, cung cấp kiến thức chuyên sâu và ứng dụng thực tiễn.

• Tác giả: Võ Thị Hồng Dúng
• Người hướng dẫn: PGS.TS Quyền Huy Ánh
• Trường học: Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh
• Chuyên ngành: Điện - Điện tử
• Đề tài: Mô Hình Tải Trong Phân Tích Hệ Thống Điện Hạ Áp DC
• Loại tài liệu: Luận văn Thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

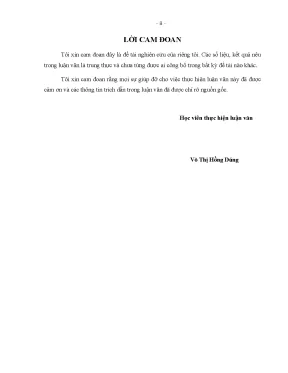

• LỜI CAM ĐOAN
• LỜI CÁM ƠN
• TÓM TẮT LUẬN VĂN
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Mục tiêu, nhiệm vụ nghiên cứu
• 1.2. Nội dung nghiên cứu
• 1.3. Phương pháp nghiên cứu
• 1.4. Các kết quả nghiên cứu trong và nước đã công bố
• 2. CHƯƠNG 2: CƠ SỞ LÍ THUYẾT
• 2.1. Qui trình đo
• 2.1.1. Đo các tải trong nguồn AC
• 2.1.2. Đo các tải trong nguồn DC
• 2.1.3. Phân tích phổ tần số
• 2.2. Phân tích dữ liệu đo
• 2.2.1. Sự mô tả đặc tính tải
• 2.2.2. Phân tích phổ tần số
• 2.2.3. Phân tích quá độ
• 2.3. Các mạch mô phỏng trong Matlab
• 2.3.1. Mạch mô phỏng phân tích phổ tần
• 2.3.2. Mạch mô phỏng ở chế độ xác lập
• 2.3.3. Mạch mô phỏng ở chế độ quá độ
• 3. CHƯƠNG 3: MÔ HÌNH TẢI THUẦN TRỞ
• 3.1. Đặc tính tải
• 3.1.1. Các thiết bị gia nhiệt
• 3.1.2. Các thiết bị chiếu sáng
• 3.2. Phân tích phổ tần
• 3.2.1. Các thiết bị gia nhiệt
• 3.2.2. Các thiết bị chiếu sáng
• 3.3. Phân tích quá độ
• 3.3.1. Các thiết bị gia nhiệt
• 3.3.2. Các thiết bị chiếu sáng
• 4. CHƯƠNG 4: MÔ HÌNH ĐỘNG CƠ QUAY
• 4.1. Đặc tính tải
• 4.1.1. Các động cơ vạn năng
• 4.2. Phân tích phổ tần
• 4.2.1. Các động cơ vạn năng
• 4.3. Phân tích quá độ
• 4.3.1. Các động cơ vạn năng
• 5. CHƯƠNG 5: MÔ HÌNH TẢI ĐIỆN TỬ
• 5.1. Đặc tính tải
• 5.1.1. Các thiết bị chiếu sáng
• 5.1.2. Các thiết bị điện tử
• 5.2. Phân tích phổ tần
• 5.2.1. Các thiết bị chiếu sáng
• 5.2.2. Các thiết bị điện tử
• 5.3. Phân tích quá độ
• 5.3.1. Các thiết bị chiếu sáng
• 5.3.2. Các thiết bị điện tử
• 6. CHƯƠNG 6: KẾT LUẬN VÀ HƯỚNG NGHIÊN CỨU PHÁT TRIỂN
• 6.1. Kết luận
• 6.2. Hướng nghiên cứu phát triển
• Tài liệu tham khảo

Tóm tắt

I. Tổng quan về Mô Hình Tải trong Phân Tích Hệ Thống Điện Hạ Áp DC

Mô hình tải trong phân tích hệ thống điện hạ áp DC đóng vai trò quan trọng trong việc đánh giá hiệu suất và tính tương thích của các thiết bị điện. Việc nghiên cứu mô hình tải giúp xác định trạng thái ổn định và quá độ của tải khi được cung cấp nguồn điện một chiều. Điều này không chỉ giúp cải thiện chất lượng điện năng mà còn tối ưu hóa hiệu suất hoạt động của hệ thống.

1.1. Định nghĩa và vai trò của mô hình tải trong hệ thống điện

Mô hình tải là một công cụ quan trọng trong việc phân tích và dự đoán hành vi của các thiết bị điện khi hoạt động dưới nguồn DC. Nó giúp xác định các thông số như điện áp, dòng điện và công suất tiêu thụ.

1.2. Lịch sử phát triển của hệ thống điện hạ áp DC

Hệ thống điện hạ áp DC đã trải qua nhiều giai đoạn phát triển, từ việc sử dụng dòng điện một chiều trong các ứng dụng công nghiệp đến việc áp dụng rộng rãi trong các hộ gia đình và văn phòng hiện đại.

II. Vấn đề và Thách thức trong Phân Tích Hệ Thống Điện Hạ Áp DC

Mặc dù hệ thống điện hạ áp DC mang lại nhiều lợi ích, nhưng vẫn tồn tại một số thách thức trong việc phân tích và mô hình hóa tải. Các vấn đề như độ chính xác của mô hình, sự tương thích của tải và ảnh hưởng của nhiễu điện từ cần được xem xét kỹ lưỡng.

2.1. Các vấn đề về độ chính xác trong mô hình tải

Độ chính xác của mô hình tải ảnh hưởng trực tiếp đến khả năng dự đoán hành vi của hệ thống. Việc lựa chọn các thông số mô hình phù hợp là rất quan trọng để đảm bảo tính chính xác trong phân tích.

2.2. Tương thích của tải với nguồn DC

Nhiều thiết bị điện hiện nay được thiết kế để hoạt động với nguồn AC, do đó, việc chuyển đổi sang nguồn DC có thể gây ra các vấn đề về hiệu suất và độ tin cậy.

III. Phương Pháp Nghiên Cứu Mô Hình Tải trong Hệ Thống Điện Hạ Áp DC

Để xây dựng mô hình tải chính xác, cần áp dụng các phương pháp nghiên cứu khoa học như phân tích số liệu, mô phỏng và thực nghiệm. Các phương pháp này giúp xác định các đặc tính của tải và đánh giá hiệu suất của hệ thống.

3.1. Phân tích số liệu và mô phỏng

Phân tích số liệu từ các thí nghiệm thực tế giúp xác định các thông số quan trọng của tải. Mô phỏng bằng phần mềm như Matlab cho phép kiểm tra các kịch bản khác nhau trong hệ thống.

3.2. Thực nghiệm và đo lường

Thực hiện các thí nghiệm đo lường trên các tải khác nhau giúp thu thập dữ liệu cần thiết để xây dựng mô hình tải chính xác và đáng tin cậy.

IV. Ứng Dụng Thực Tiễn của Mô Hình Tải trong Hệ Thống Điện Hạ Áp DC

Mô hình tải không chỉ có giá trị trong nghiên cứu mà còn có nhiều ứng dụng thực tiễn trong thiết kế và vận hành hệ thống điện hạ áp DC. Việc áp dụng mô hình tải giúp tối ưu hóa hiệu suất và giảm thiểu tổn thất điện năng.

4.1. Tối ưu hóa hiệu suất hệ thống

Sử dụng mô hình tải giúp xác định các điểm tối ưu trong hệ thống, từ đó cải thiện hiệu suất hoạt động và giảm thiểu tổn thất điện năng.

4.2. Đánh giá độ tin cậy của hệ thống

Mô hình tải cho phép đánh giá độ tin cậy của hệ thống điện hạ áp DC, từ đó đưa ra các biện pháp cải thiện và bảo trì hợp lý.

V. Kết Luận và Tương Lai của Mô Hình Tải trong Hệ Thống Điện Hạ Áp DC

Mô hình tải trong phân tích hệ thống điện hạ áp DC là một lĩnh vực nghiên cứu quan trọng, với nhiều tiềm năng phát triển trong tương lai. Việc cải tiến các mô hình và phương pháp phân tích sẽ giúp nâng cao hiệu quả và độ tin cậy của hệ thống.

5.1. Tương lai của nghiên cứu mô hình tải

Nghiên cứu mô hình tải sẽ tiếp tục phát triển, với sự xuất hiện của các công nghệ mới và phương pháp phân tích tiên tiến, giúp cải thiện tính chính xác và hiệu quả.

5.2. Ứng dụng công nghệ mới trong mô hình hóa

Công nghệ mới như trí tuệ nhân tạo và học máy có thể được áp dụng để tối ưu hóa mô hình tải, từ đó nâng cao khả năng dự đoán và phân tích hệ thống.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh bùng nổ các nguồn năng lượng tái tạo phân tán như pin quang điện mặt trời, pin nhiên liệu và hệ thống tích trữ ắc quy, xu hướng sử dụng lưới điện một chiều hạ áp đang nhận được sự quan tâm mạnh mẽ của giới học thuật và công nghiệp. Thực tế cho thấy, khoảng 60% đến 70% các thiết bị điện tử dân dụng và văn phòng hiện đại về bản chất đều hoạt động bằng nguồn điện một chiều thông qua các bộ chuyển đổi chỉnh lưu nội bộ. Việc duy trì lưới điện phân phối xoay chiều truyền thống đòi hỏi nhiều khâu biến đổi trung gian giữa xoay chiều và một chiều, gây ra tổn thất năng lượng ước tính từ 10% đến 15%, đồng thời phát sinh sóng hài bậc cao làm suy giảm chất lượng điện năng nghiêm trọng.

Nghiên cứu tập trung giải quyết bài toán cấp thiết: đánh giá toàn diện tính tương thích của các loại phụ tải sinh hoạt khi chuyển đổi sang sử dụng trực tiếp nguồn một chiều ở cấp điện áp danh định 230V DC. Mục tiêu cốt lõi của đề tài là khảo sát thực nghiệm phản ứng tĩnh và động lực học của tải, phân tích phổ tần số và xây dựng mô hình toán học chính xác trên công cụ Matlab để phục vụ công tác mô phỏng, tính toán phân bố công suất, sụt áp và dòng ngắn mạch.

Phạm vi nghiên cứu được triển khai thông qua các phép đo đạc thực nghiệm chuyên sâu tại phòng thí nghiệm Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh kết hợp cùng Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng Thành phố Hồ Chí Minh. Kết quả nghiên cứu cung cấp cơ sở dữ liệu thực nghiệm chuẩn xác, chứng minh khả năng cắt giảm hơn 80% độ méo điện áp và nâng cao hiệu suất truyền tải điện năng cuối đường dây, tạo tiền đề vững chắc cho việc thiết kế lưới điện hạ áp một chiều thông minh trong tương lai.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng lý thuyết truyền tải và phân phối điện một chiều hạ áp, kết hợp lý thuyết mô hình hóa tải điện phi tuyến và lý thuyết chất lượng điện năng. Trong hệ thống phân phối một chiều, đặc tính tĩnh của tải được biểu diễn toán học thông qua hàm phi tuyến quan hệ giữa điện áp và dòng điện, hoặc quan hệ giữa công suất và điện áp theo các phương trình đa thức:

$$U(I) = R_{p2}I^2 + R_{p1}I + R_{p0}$$

$$I(U) = Y_{p2}U^2 + Y_{p1}U + Y_{p0}$$

$$P(U) = A_{p2}U^2 + A_{p1}U + A_{p0}$$

Trong đó, các hệ số phản ánh đặc tính vật lý của tải như điện trở thuần, điện dẫn tương đương và sự phụ thuộc phi tuyến theo nhiệt độ. Đối với các thiết bị chiếu sáng sợi đốt và halogen, nghiên cứu tích hợp lý thuyết nhiệt điện trở của dây tóc kim loại vonfram. Khi nhiệt độ dây tóc biến thiên mạnh từ 500°C đến hơn 1000°C trong quá trình phát quang, điện trở tải không còn là hằng số mà biến thiên tỷ lệ thuận theo bình phương cường độ dòng điện chạy qua.

Bên cạnh đó, để đánh giá chất lượng điện năng và khả năng tương thích khi so sánh giữa hai chế độ cấp nguồn, nghiên cứu áp dụng các chỉ số tiêu chuẩn bao gồm: hệ số công suất thực xác định theo tỷ số dòng điện cơ bản trên dòng hiệu dụng tổng, hệ số dịch chuyển pha ở tần số 50Hz, và độ méo sóng hài tổng đối với cả tín hiệu dòng điện và điện áp.

Phương pháp nghiên cứu

Đề tài sử dụng phương pháp chọn mẫu thực nghiệm có chủ đích với quy mô gồm 22 thiết bị phụ tải điển hình thuộc 3 nhóm đại diện: tải thuần trở gia nhiệt (máy pha cà phê công suất 850W và 1000W, bình đun siêu tốc 2000W và 2025W, bếp điện 1200W, máy uốn tóc 11W, máy nướng bánh sandwich 800W); tải chiếu sáng bức xạ nhiệt (5 cấp công suất đèn nung sáng từ 25W đến 100W, đèn halogen 150W); nhóm động cơ quay vạn năng và thiết bị điện tử tiêu dùng (máy hút bụi, máy xay sinh tố, máy sấy tóc, màn hình LCD, bộ nguồn sạc).

Quy trình thu thập dữ liệu được thực hiện trên hệ thống mạch đo chuyên dụng với nguồn một chiều điều chỉnh từ 110V đến 350V với bước nhảy 10V để xác định đặc tính xác lập. Đồng thời, mạch đo sụt áp tức thời được thiết kế để tạo ra các mức sụt giảm điện áp từ 0.0 pu đến 1.0 pu nhằm khảo sát phản ứng quá độ. Độ tin cậy của số liệu đo đạc được bảo đảm bằng các thiết bị đo kiểm chuẩn cao cấp: đầu đo dòng điện LeCroy Current Probe AP011 (sai số định mức ±1%, dải tần DC đến 120 kHz), đầu đo điện áp vi sai LeCroy Differential Probe AP032 (sai số ±2%, dải tần DC đến 15 MHz), đồng hồ đo điện áp Fluke 77 (độ chính xác ±0.3%), đồng hồ đo dòng điện Fluke 87 (độ chính xác ±0.1%), dao động ký LeCroy 9304CM băng thông 200 MHz với chu kỳ lấy mẫu 100 ms/mẫu, và máy phân tích chất lượng điện năng Fluke 435 Series II.

Lý do lựa chọn phương pháp phân tích hồi quy bình phương tối thiểu trên công cụ Matlab và Cftool là khả năng tối ưu hóa sai số bình phương giữa giá trị thực nghiệm và mô hình lý thuyết. Phép biến đổi Fourier nhanh (FFT) trên Matlab được tích hợp nhằm trích xuất phổ tần số sóng hài, giúp đánh giá độ méo dạng tín hiệu một cách tường minh và khoa học.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thực nghiệm đo đạc và mô phỏng trên các nhóm tải dân dụng mang lại bốn phát hiện khoa học quan trọng:

Thứ nhất, toàn bộ các thiết bị gia nhiệt hoạt động như tải thuần trở tuyến tính lý tưởng khi cấp nguồn một chiều. Mối quan hệ điện áp - dòng điện tuân thủ chặt chẽ định luật Ohm với hệ số phi tuyến bậc hai xấp xỉ bằng 0. Điển hình, máy pha cà phê công suất danh định 1000W có giá trị điện trở xác định ở mức 52.38 Ohm với sai số mô hình chỉ 1.38%; máy pha cà phê 850W đạt điện trở 62.08 Ohm với sai số 0.38%; bình đun siêu tốc 2025W có điện trở 26.95 Ohm với sai số 2.95%; máy nướng bánh sandwich đạt điện trở 66.02 Ohm với sai số 6.02%; và bếp điện 1200W có điện trở 44.65 Ohm với sai số 4.65%.

Thứ hai, nhóm thiết bị chiếu sáng bức xạ sợi đốt thể hiện tính chất phi tuyến bậc hai rõ rệt do ảnh hưởng nhiệt độ cao của dây tóc vonfram. Hệ số điện trở phụ thuộc dòng điện rất lớn so với điện trở ban đầu. Mô hình hàm bậc hai của đèn nung sáng 25W có dạng biểu thức điện trở $R = 13540I + 852.03$ với sai số cực nhỏ chỉ 0.03%; trong khi đèn Halogen 150W có giá trị điện trở xác lập 335.96 Ohm với sai số mô hình tương ứng là 1.34%.

Thứ ba, phân tích phổ tần số bằng công cụ FFT chứng minh rằng các tải thuần trở và chiếu sáng khi vận hành trong môi trường điện một chiều chỉ tạo ra độ méo sóng hài điện áp cực thấp, dao động trong khoảng từ 0.48% đến 0.69%. Mức méo hài này giảm hơn 85% so với hiện tượng méo dạng sóng do các bộ chỉnh lưu gây ra trên lưới điện xoay chiều truyền thống.

Thứ tư, trong phép thử quá độ với 4 nấc sụt áp đột ngột từ 0.0 pu đến 1.0 pu, dòng điện của tải thuần trở suy giảm ngay lập tức theo tỷ lệ tương ứng của điện áp sụt mà không tạo ra bất kỳ xung quá dòng hay hiện tượng dao động ký sinh nguy hiểm nào cho hệ thống.

Thảo luận kết quả

Các kết quả thực nghiệm được minh họa rõ nét thông qua các hệ thống đồ thị đặc tính và bảng số liệu so sánh. Biểu đồ quan hệ điện áp theo dòng điện và công suất theo điện áp của nhóm gia nhiệt thể hiện sự trùng khớp gần như tuyệt đối giữa đường cong mô phỏng lý thuyết và các điểm đo thực tế. Ngược lại, đồ thị của đèn dây tóc thể hiện rõ độ cong phi tuyến của hàm bậc hai, khẳng định việc áp dụng mô hình điện trở cố định cho thiết bị chiếu sáng sợi đốt trong lưới một chiều sẽ dẫn đến sai số tính toán nghiêm trọng.

Nguyên nhân vật lý của sự khác biệt này nằm ở cơ chế phát nhiệt và tản nhiệt: thanh nhiệt của thiết bị gia nhiệt có diện tích tiếp xúc môi trường lớn và nhiệt độ vận hành ổn định dưới 200°C, giữ cho điện trở suất của hợp kim đốt nóng không đổi. Trong khi đó, dây tóc bóng đèn bị nung nóng chân không cục bộ vượt ngưỡng 1000°C, khiến điện trở suất tăng vọt theo mật độ dòng điện.

So với các nghiên cứu vận hành trên lưới xoay chiều vốn chịu ảnh hưởng nặng bởi dòng phản kháng và méo sóng hài do chỉnh lưu đi-ốt, việc cấp điện một chiều trực tiếp giúp loại bỏ hoàn toàn góc lệch pha giữa dòng và áp, đưa hệ số công suất thực đạt mức xấp xỉ bằng 1.0. Điều này giúp loại bỏ hoàn toàn tổn thất công suất phản kháng, nâng cao hiệu suất truyền tải tổng thể thêm từ 5% đến 10% tại các khu vực phụ tải phân tán.

Đề xuất và khuyến nghị

Dựa trên các kết quả mô hình hóa và thực nghiệm, nghiên cứu đưa ra 4 nhóm giải pháp kỹ thuật và chính sách ứng dụng cụ thể:

Thứ nhất, chuẩn hóa cấp điện áp định mức 230V DC cho mạng phân phối hạ áp nội bộ. Bộ Công Thương phối hợp cùng Tập đoàn Điện lực Việt Nam và các viện nghiên cứu chuyên ngành cần chủ trì xây dựng bộ quy chuẩn kỹ thuật quốc gia về lưới điện một chiều hạ áp trong giai đoạn 2026-2028, với mục tiêu ứng dụng thí điểm tại 100% các khu đô thị sinh thái và tòa nhà văn phòng thông minh mới.

Thứ hai, triển khai mô hình kết nối trực tiếp hệ thống điện mặt trời áp mái và hệ thống lưu trữ năng lượng pin vào thanh cái một chiều dân dụng. Các chủ đầu tư công trình xanh cần phối hợp cùng các đơn vị tư vấn thiết kế hoàn thiện phương án đấu nối trực tiếp trong vòng 12 đến 24 tháng tới, hướng đến mục tiêu cắt giảm tổn thất chuyển đổi biến tần xuống dưới mức 3%.

Thứ ba, thúc đẩy các doanh nghiệp sản xuất thiết bị gia dụng nội địa thiết kế và chế tạo các dòng sản phẩm lưỡng dụng tương thích trực tiếp với nguồn 230V DC. Mục tiêu đặt ra trong giai đoạn 2026-2030 là đạt 100% các thiết bị gia nhiệt, chiếu sáng và động cơ điện tử gia dụng có nhãn chứng nhận vận hành an toàn trên nguồn điện một chiều hạ áp.

Thứ tư, phát triển và ứng dụng các thiết bị bảo vệ chuyên dụng chống sự cố phóng điện hồ quang một chiều. Các công ty công nghệ thiết bị đóng cắt cần hoàn thiện dòng aptomat và cầu chì một chiều thông minh có thời gian cắt dòng ngắn mạch dưới 10 mili-giây, áp dụng ngay tại các dự án thử nghiệm lưới phân phối độc lập Microgrid.

Đối tượng nên tham khảo luận văn

Nội dung và dữ liệu thực nghiệm của luận văn là tài liệu tham khảo giá trị cho 4 nhóm đối tượng chính:

Thứ nhất, kỹ sư thiết kế hệ thống điện và chuyên gia phát triển lưới điện thông minh Microgrid. Nhóm chuyên môn này có thể ứng dụng trực tiếp các phương trình mô hình tải toán học trên phần mềm Matlab/Simulink để thực hiện các bài toán phân tích trào lưu công suất, tính toán sụt áp và phân tích dòng ngắn mạch trong các dự án lưới điện phân phối một chiều.

Thứ two, các kỹ sư nghiên cứu và phát triển sản phẩm tại các doanh nghiệp sản xuất thiết bị gia dụng và thiết bị chiếu sáng. Luận văn cung cấp số liệu thực nghiệm chi tiết về hành vi nhiệt điện trở và phổ tần số, giúp các kỹ sư tối ưu hóa vật liệu dây đốt nóng và mạch bảo vệ quá áp cho thiết bị khi vận hành ở nguồn một chiều.

Thứ ba, giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành Kỹ thuật Điện - Tự động hóa. Đề tài đóng vai trò là tài liệu tham khảo mẫu mực về quy trình thiết lập mạch đo thực nghiệm, kỹ thuật phân tích sai số bằng phương pháp bình phương tối thiểu và cách thức xử lý dữ liệu sóng hài bằng công cụ FFT.

Thứ tư, các nhà hoạch định chính sách năng lượng và cán bộ quản lý tiêu chuẩn đo lường chất lượng. Tài liệu cung cấp luận cứ khoa học thực chứng để xây dựng các khung tiêu chuẩn kỹ thuật, định mức an toàn và quy chế thử nghiệm cho các công trình tích hợp năng lượng tái tạo phân tán.

Câu hỏi thường gặp

Các thiết bị gia nhiệt thông thường có thể cắm trực tiếp vào nguồn điện một chiều 230V DC được không? Có thể cắm trực tiếp. Kết quả nghiên cứu chứng minh các thiết bị gia nhiệt như bình đun, máy pha cà phê, bếp điện có bản chất thuần trở tuyến tính, vận hành ổn định và đạt công suất tương đương định mức khi cấp nguồn điện một chiều 230V DC mà không bị ảnh hưởng chức năng hay suy giảm tuổi thọ.

Tại sao đèn chiếu sáng sợi đốt lại thể hiện đặc tính phi tuyến bậc hai khi cấp nguồn điện một chiều? Hiện tượng này xảy ra do dây tóc kim loại vonfram bị đốt nóng lên nhiệt độ trên 1000°C trong quá trình phát sáng, làm điện trở suất tăng mạnh theo nhiệt độ. Khi điện áp thay đổi, cường độ dòng điện biến thiên kéo theo sự thay đổi điện trở theo dạng hàm bậc hai chứ không phải hằng số cố định.

Độ méo sóng hài tổng trong hệ thống phân phối một chiều có đáng lo ngại không? Hoàn toàn không đáng lo ngại. Số liệu phân tích phổ tần số FFT chỉ ra rằng độ méo sóng hài điện áp trên các tải trở và chiếu sáng khi cấp nguồn DC chỉ dao động ở mức cực thấp từ 0.48% đến 0.69%, thấp hơn rất nhiều so với tiêu chuẩn giới hạn cho phép trên lưới điện truyền thống.

Phần mềm Matlab đóng vai trò gì trong việc xây dựng và kiểm chứng mô hình tải? Matlab cung cấp công cụ Cftool để khớp dữ liệu thực nghiệm theo phương pháp bình phương tối thiểu, giúp trích xuất các hệ số phương trình toán học và tính toán sai số mô hình dưới 3%. Đồng thời, môi trường Simulink cho phép mô phỏng chính xác đáp ứng quá độ của tải khi điện áp biến thiên sụt nấc.

Ưu điểm nổi bật nhất của việc cấp điện một chiều trực tiếp cho tải sinh hoạt là gì? Ưu điểm lớn nhất là loại bỏ các khâu chuyển đổi AC/DC trung gian, triệt tiêu tổn thất công suất phản kháng và dòng sóng hài, từ đó nâng cao hiệu suất sử dụng năng lượng thêm 5% đến 10% và tạo điều kiện tối ưu để tích hợp trực tiếp nguồn pin mặt trời áp mái.

Kết luận

Đề tài đã hoàn thành xuất sắc các mục tiêu nghiên cứu và mang lại 5 đóng góp học thuật cốt lõi:

• Chứng minh khả năng tương thích kỹ thuật và vận hành an toàn của 22 thiết bị phụ tải sinh hoạt phổ biến khi chuyển sang nguồn điện một chiều hạ áp 230V DC.
• Xác lập các mô hình toán học giải tích chính xác mô tả trạng thái xác lập của tải gia nhiệt với sai số thực nghiệm thấp dưới 3% so với thông số danh định.
• Khám phá và mô hình hóa thành công đặc tính phi tuyến bậc hai của nhóm tải chiếu sáng bức xạ nhiệt dựa trên hiệu ứng biến thiên nhiệt trở dây tóc vonfram.
• Phân tích định lượng chất lượng điện năng, chứng minh độ méo sóng hài điện áp của phụ tải khi cấp nguồn DC duy trì ở mức tối ưu từ 0.48% đến 0.69%.
• Xây dựng hoàn chỉnh bộ thư viện mô hình mô phỏng quá độ trên nền tảng phần mềm Matlab/Simulink, đáp ứng chính xác các kịch bản sụt áp từ 0.0 pu đến 1.0 pu.

Trong giai đoạn tiếp theo từ năm 2026 đến năm 2028, hướng phát triển trọng tâm của đề tài là mở rộng quy mô khảo sát trên các hệ thống động cơ biến tần, thiết bị điện tử công suất lớn và xây dựng hệ thống điều khiển bảo vệ hoàn chỉnh cho lưới phân phối một chiều thông minh. Quý độc giả, kỹ sư và nhà nghiên cứu quan tâm có thể khai thác bộ dữ liệu tham số mô hình trong công trình này để triển khai tính toán mô phỏng thực tế cho các dự án Microgrid hiện đại.

Trích đoạn nội dung tài liệu

Chương 1: Tổng quan. Chương 2: Cơ sở lí thuyết. Võ Thị Hồng Dúng 3 Luận Văn Thạc Sỹ GVHD: PGS.TS Quyền Huy Ánh Chương 3: Mô hình tải thuần trở. Chương 4: Mô hình động cơ quay.

Chương 5: Mô hình tải điện tử. Chương 6: Kết luận và hướng nghiên cứu phát triển.4 Phƣơng pháp nghiên cứu  Phân tích, tổng hợp.  Mô hình hóa và mô phỏng.5 Các kết quả nghiên cứu trong và ngoài nƣớc đã công bố TT Tên bài Nội dung nghiên cứu Ƣu điểm Nhƣợc điểm POSSIBILITIES OF Đưa ra các khái niệm - Cho phép sử dụng - Tuổi thọ của THE LOW VOLTAGE cơ bản về hệ thống hạ điện áp định mức cao các thiết bị DC DISTRIBUTION áp DC và phân tích hơn so với hệ thống điện tử thường SYSTEMS những tiềm năng về AC ngắn hơn các kinh tế - kỹ thuật. Giới - Tổn thất điện áp nhỏ phần tử mạng thiệu những định hướng hơn hệ thống AC vì truyền thống của sự phát triển đòi các điện kháng của hệ - Các thiết bị hỏi sử dụng các thiết bị thống không ảnh điện tử công điện tử công suất đối hưởng đến tính liên suất thường với hệ thống hạ áp DC tục cung cấp điện hao phí lớn và - Không có dòng phản tạo ra sóng hài kháng cho mạng 1 - Giảm tổn thất điện - Chi phí tổng áp và tổn thất công tăng do phải suất do điện trở DC sử dụng các nhỏ hơn điện trở AC.

bộ lọc sóng - Hệ thống DC được hài ứng dụng để giảm các - Số thiết bị dao động điện áp của điện tử công các hộ ở cuối đường suất tăng nên dây và giữ điện áp làm có thể tăng số việc gần như không lần sự cố đổi (nhưng chỉ ảnh hưởng cục bộ) Modeling, Control and Kiểm tra các tải hạ áp - Cải thiện được chất - Phải sử dụng Protection of Low- dân dụng hiện có khi lượng điện năng rất nhiều thiết Voltage DC được cung cấp bằng - Đơn giản hệ thống bị điện tử 2 Microgrids nguồn DC và xây dựng điện hơn bằng cách công suất nên các mô hình tải để có kết nối trực tiếp các tạo ra sóng hài thể sử dụng trong công nguồn phát một chiều mà cần phải cụ mô phỏng. Xây đến DC bus. khắc phục Võ Thị Hồng Dúng 4 Luận Văn Thạc Sỹ GVHD: PGS.TS Quyền Huy Ánh dựng các cấu hình giao - Dễ dàng điều khiển - Dễ xảy ra sự diện AC/DC khác nhau được tốc độ của các cố cục bộ do và điều khiển hoạt động động cơ DC. linh kiện điện của chúng.

Xây dựng - Giảm được chi phí tử bị hư hỏng hệ thống hạ áp DC cỡ đầu tư; Giảm được tổn nhỏ để có thể thực hiện thất điện áp và tổn thất các thí nghiệm. Xác công suất trong lưới định những ứng dụng điện. mới tiện lợi cho việc sử - Hạn chế được dòng dụng phân phối hạ áp điện không hình sin DC và xây dựng hệ như trong mạng AC thống bảo vệ và điều - Tạo ra những ứng khiển cho hệ thống hạ dụng mới tiện dụng áp DC. cho hệ thống hạ áp DC Load Modelling for Nghiên cứu mô hình - Tạo ra được các mô - Có thể có Steady-State and của các tải đối với hệ hình tải đơn giản, những sai số Transient Analysis of thống DC.

Tiến hành thuận tiện cho việc nhất định Low-Voltage dc Systems đo trên 8 tải khác nhau phân tích ổn định và trong quá trình khi nó được cung cấp quá độ trong hệ thống đo do thiết bị bằng nguồn DC. Kết phân phối hạ áp DC. và điều kiện tự quả từ các phép đo - Làm tiền đề cho việc nhiên được sử dụng để phát thay thế hệ thống - Phải sử dụng triển các mô hình tải truyền tải AC bằng hệ rất nhiều các đơn giản, có thề sử thống DC để phát huy thiết bị điện tử dụng cho tính toán quá hết tìm năng về kinh tế nên thường độ và ổn định của hệ cũng như kỹ thuật. tạo ra sự cố 3 thống hạ áp DC.

Các - Giảm tổn thất điện (cục bộ) do mô hình này còn có thể áp và tổn thất công tuổi thọ của nó được sử dụng cùng với suất ngắn và dễ bị các tiêu chuẩn hiện có - Sử dụng được các hỏng để tính toán độ dốc điện nguồn năng lượng tái - Ngoài ra các áp và dòng ngắn mạch sinh như hệ thống thiết bị điện tử trong hệ thống hạ áp quang điện và các pin còn tạo ra DC. sóng hài nên phải sử dụng bộ lọc sóng hài làm cho chi phí tăng DC distribution system Nghiên cứu những khả - Sử dụng dòng điện for home and office năng có thể để thay thế một chiều cho hệ nguồn AC hiện tại thống phân phối hạ áp trong hệ thống phân trong nhà và văn 4 phối dân dụng bằng phòng sẽ đạt được một nguồn DC; đánh hiệu quả tổng thể cao giá những thuận lợi và - Tất cả các bộ phát khó khăn đối với hệ nguồn một chiều có thống phân phối AC thể được kết nối trực Võ Thị Hồng Dúng 5 Luận Văn Thạc Sỹ GVHD: PGS.TS Quyền Huy Ánh hiện tại tiếp với mạng hạ áp DC, rất thuận tiện cho các ứng dụng trong gia đình. - Ít nguy hiểm hơn dòng điện xoay chiều - Giảm trường điện từ - Cải thiện được chất lượng điện năng Hiện nay, việc sử dụng ngày càng tăng các thiết bị điện DC cùng với những ưu điểm khi truyền tải DC như: Giá thành rẻ, giảm nhiễu, hiệu suất cao và dễ sử dụng nguồn năng lượng tái tạo (pin mặc trời, pin nhiên liệu, …), nên cần xem xét khả năng cung cấp trực tiếp điện DC cho các thiết bị điện bằng một mạch điện DC chuyên dụng để tránh trường hợp phải biến đổi AC/DC như hiện nay. Để thực hiện được điều này, cần phải phân tích tính khả thi của hệ thống phân phối hạ áp DC cho các tải gia đình và văn phòng và đánh giá những thuận lợi, hạn chế so với sự phân phối dòng AC.

Công việc này được tiến hành bằng cách đo thử thực tế đặc tuyến tải khi cấp nguồn DC ở các chế độ khác nhau bằng các mạch đo và thiết bị đo chuyên dụng. Sau đó, sử dụng các kết quả này để xây dựng mô hình tải, mô phỏng trạng thái hoạt động của các tải này và so sánh kết quả mô phỏng và kết quả đo thực tế để đánh giá độ chính xác của mô hình. Võ Thị Hồng Dúng 6 Luận Văn Thạc Sỹ GVHD: PGS.TS Quyền Huy Ánh CHƢƠNG 2 CƠ SỞ LÍ THUYẾT 2.1 Qui trình đo Đầu tiên tất cả các tải thử nghiệm được đo kiểm đặc tính ngõ vào và ngõ ra trong nguồn AC ở điều kiện hoạt động bình thường. Kết quả đo được sử dụng để đánh giá và so sánh khi thiết bị thử nghiệm được cấp điện DC.

Kết quả đo kiểm cũng được sử dụng để xác định mối quan hệ giữa dòng và áp của tải thử nghiệm khi được cấp điện DC. Phổ tần của các tải thử nghiệm được phân tích dưới điều kiện điện áp danh định. Sau đó, để xác định trạng thái quá độ của tải thử nghiệm cần thay đổi mức điện áp cung cấp. Thiết bị đo được liệt kê trong Bảng 2.1 cùng với sai số định mức trong phạm vi cho phép.

Thiết bị đo Đại lƣợng Sai số Dãy đo LeCroy Current Probe AP011 Dòng điện ±1% DC – 120 kHz LeCroy Differential Probe AP032 Điện áp ±2% DC – 15 MHz Fluke 77 Điện áp ± 0.3 % - Fluke 87 Dòng điện ± 0.1: Độ chính xác của phép đo và băng tần số của các thiết bị đo. Dao động kí được sử dụng trong quá trình đo là LeCroy 9304 CM với băng rộng 200 MHz, thời gian lấy mẫu là 100 ms/mẫu.1 Đo các tải trong nguồn AC Số liệu của phép đo này được sử dụng để xác định xem tính tương thích của các tải thử nghiệm với nguồn DC. Có những tải mà điều kiện chính để hoạt động là từ trường biến thiên, chẳng hạn như máy biến áp hoặc động cơ cảm ứng một pha… những thiết bị có thể bão hòa khi cấp nguồn DC, làm mất đi nguyên lý hoạt động, hoặc đơn giản là không thực hiện chức năng của chúng. Một cách để đánh giá khi các tải thực hiện đúng chức năng trên DC là đo hệ số công suất thực PF và độ chuyển vị của nó (DPF) của tải.

Chúng được xác định như sau: Võ Thị Hồng Dúng 7 Luận Văn Thạc Sỹ GVHD: PGS.TS Quyền Huy Ánh I S1 PF = cos(1 ) (2.1) IS DPF = cos(1 ) (2.2) Trong đó: θ1 là góc lệch pha giữa thành phần điện áp với dòng điện ở tần số 50Hz; IS1 là giá trị của dòng điện ở tần số cơ bản và IS là giá trị hiệu dụng tổng. Phương trình 2.1 được gọi là phương trình hệ số công suất thực. Còn phương trình 2.2 được gọi là phương trình dịch chuyển hệ số công suất. Mạch đo áp và dòng của tải thử nghiệm trình bày ở Hình 2.1: Mạch đo đối với các phép đo AC.

Ngoài ra, tổng độ méo sóng hài THD được tính theo biểu thức: n x k 2 2 k THD  .3) X1 Với xn là thành phần tần số thứ n và X1 là thành phần tần số cơ bản. Biểu thức này được sử dụng cho cả hai tín hiệu áp và dòng.2 Đo các tải trong nguồn DC Để mô tả các tải, quan hệ giữa dòng và áp được đo. Đầu tiên, các tải được phân loại theo nguyên lý hoạt động của chúng và thành phần cấu tạo. Những loại này bao gồm: các tải thuần trở như: các điện trở đơn giản; các tải quay như: động cơ và các tải điện tử (gồm các thiết bị tích cực và thụ động).

Mạch đo được trình bày ở Hình 2. Võ Thị Hồng Dúng 8 Luận Văn Thạc Sỹ GVHD: PGS.TS Quyền Huy Ánh Trong đó: nguồn DC thay đổi được. Trong mạch đo này, Fluke 77 và Fluke 87 được sử dụng để đo dòng điện và điện áp tương ứng. Hai tụ mỗi tụ có dung lượng 3300μF được nối mắc song song với nguồn DC để lọc nhiễu và tạo tín hiệu điện áp DC phẳng.

Để tìm được mối quan hệ giữa dòng và áp, cho điện áp thay đổi từ 110V đến 350V và ghi lại các giá trị đo bởi 2 Fluke.2: Mạch đo đối với các phép đo DC ở trạng thái ổn định.3 Phân tích phổ tần Việc phân tích phổ tần tín hiệu của các tải thử nghiệm được thực hiện với sự trợ giúp của thiết bị phân tích chất lượng điện năng và việc phân tích phổ tần của mô hình tải được thực hiện với sự trợ giúp của công cụ FFT - phần mềm Matlab.
