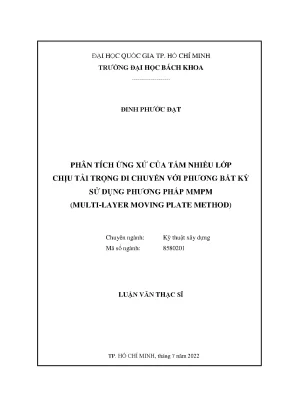

Luận Văn: Phân Tích Ứng Xử Tấm Nhiều Lớp Chịu Tải Trọng Di Chuyển Phương Bất Kỳ (MMPM)

Luận văn thạc sĩ: Phân tích ứng xử tấm nhiều lớp chịu tải trọng di chuyển bất kỳ bằng phương pháp MMPM. Nghiên cứu kỹ thuật xây dựng chuyên sâu.

• Tác giả: Đinh Phước Đạt
• Người hướng dẫn: PGS. Lương Văn Hải
• Trường học: Trường Đại học Bách Khoa - Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật xây dựng
• Đề tài: Phân Tích Ứng Xử Của Tấm Nhiều Lớp Chịu Tải Trọng Di Chuyển Với Phương Bất Kỳ Sử Dụng Phương Pháp MMPM (Multi-Layer Moving Plate Method)
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2022
• Địa điểm: TP. Hồ Chí Minh

Tóm tắt

I. Tổng Quan Phân Tích Ứng Xử Tấm Nhiều Lớp Với MMPM

Các công trình xây dựng ngày càng hiện đại, đòi hỏi nghiên cứu sâu hơn về ứng xử động. Phân tích kết cấu tấm, dao động tấm, đặc biệt khi chịu tải trọng động, trở nên quan trọng. Tải trọng động bao gồm khối lượng và lực tác động của vật chuyển động. Mô hình tấm và nền được dùng để phân tích động lực học trên nền đàn nhớt, với độ cứng đàn hồi kf và hệ số cản nhớt cf. Thiết kế đường băng, đường cao tốc cần xác định ứng xử kết cấu khi chịu tải trọng di chuyển. Áo đường thường được mô hình hóa như dầm hoặc tấm đàn hồi trên nền đất. Nền đất có thể là lò xo Winkler, nền đồng nhất hoặc nhiều lớp. Phân tích thường giả định vật liệu tấm đàn hồi tuyến tính, hiếm khi đàn dẻo. Hầu hết nghiên cứu sử dụng phương pháp phần tử hữu hạn (FEM). Tuy nhiên, FEM gặp khó khăn khi tải di chuyển gần biên hoặc vượt ra ngoài. Do đó, giải bài toán tấm dài vô hạn tốn kém thời gian và chi phí. Các nghiên cứu trước đây thường chỉ mô hình kết cấu tấm nền một lớp đàn hồi hay nền đàn nhớt,… tuy nhiên ít xét đến mức độ tương tác giữa các lớp nền. 'Do đó, phát triển của Luận văn là mô phỏng chính xác hơn kết cấu tấm nhiều lớp và có xét đến sự tương tác giữa các lớp.'

1.1. Ứng Dụng Vật Liệu Composite Trong Kết Cấu Tấm

Vật liệu composite ngày càng được ứng dụng rộng rãi trong xây dựng nhờ vào đặc tính nhẹ, độ bền cao, khả năng chống ăn mòn tốt. Việc sử dụng vật liệu composite trong kết cấu tấm nhiều lớp giúp tăng khả năng chịu tải, giảm trọng lượng công trình, và kéo dài tuổi thọ. Phân tích ứng xử của tấm composite dưới tác dụng của tải trọng di chuyển là vô cùng quan trọng để đảm bảo an toàn và hiệu quả sử dụng. Các lớp composite khác nhau có thể được sử dụng để tối ưu hóa hiệu suất của tấm.

1.2. Tổng Quan Về Phương Pháp Phần Tử Hữu Hạn FEM

Phương pháp phần tử hữu hạn (FEM) là một công cụ mạnh mẽ để phân tích ứng xử kết cấu. FEM chia kết cấu thành các phần tử nhỏ, giải các phương trình vi phân để tính toán chuyển vị, ứng suất. Tuy nhiên, FEM gặp khó khăn khi mô phỏng tải trọng di chuyển trên tấm dài vô hạn do yêu cầu cập nhật liên tục vị trí tải trọng và tốn nhiều thời gian tính toán. Cần có các phương pháp hiệu quả hơn để giải quyết vấn đề này.

II. Vấn Đề Phân Tích Tấm Nhiều Lớp Chịu Tải Trọng Di Chuyển

Việc phân tích ứng xử của tấm nhiều lớp chịu tải trọng di chuyển đặt ra nhiều thách thức. Các phương pháp truyền thống như FEM gặp hạn chế khi mô phỏng tải trọng di chuyển trên tấm dài vô hạn. Việc bỏ qua tương tác giữa các lớp trong tấm nhiều lớp dẫn đến kết quả không chính xác. Cần có phương pháp hiệu quả hơn, tính đến tương tác giữa các lớp và giảm thiểu thời gian tính toán. Ngoài ra, việc mô phỏng chính xác các điều kiện biên, hình dạng tấm, vật liệu cấu tạo, bề dày lớp, và góc phương lớp cũng là yếu tố quan trọng. Việc bỏ qua các yếu tố này có thể dẫn đến sai số lớn trong kết quả phân tích.

2.1. Ảnh Hưởng Của Vận Tốc Tải Trọng Di Chuyển

Vận tốc của tải trọng di chuyển có ảnh hưởng đáng kể đến ứng xử của tấm. Vận tốc càng cao, lực quán tính càng lớn, dẫn đến dao động và ứng suất lớn hơn. Cần phân tích kỹ lưỡng ảnh hưởng của vận tốc để thiết kế kết cấu tấm an toàn và hiệu quả. Dao động quá mức có thể gây ra các vấn đề về độ bền và tuổi thọ của kết cấu.

2.2. Tương Tác Giữa Các Lớp Trong Tấm Composite

Tương tác giữa các lớp trong tấm composite nhiều lớp ảnh hưởng đến ứng xử tổng thể của tấm. Sự trượt giữa các lớp có thể làm giảm độ cứng và độ bền của tấm. Cần mô hình hóa chính xác tương tác giữa các lớp để có kết quả phân tích chính xác. Liên kết giữa các lớp có thể được tăng cường bằng cách sử dụng chất kết dính hoặc phương pháp gia công phù hợp.

2.3. Khó khăn trong mô hình nền đất trong tính toán kết cấu

Mô hình nền đất một cách chính xác là một thách thức lớn trong bài toán phân tích. Nền đất có thể là Winkler, nền đồng nhất hoặc nhiều lớp. Mỗi loại nền lại có những đặc tính khác nhau. Việc chọn mô hình nền đất phù hợp là yếu tố then chốt để có kết quả phân tích chính xác, phải xem xét các yếu tố về độ cứng đàn hồi, hệ số cản nhớt.

III. Giải Pháp Ứng Dụng Phương Pháp MMPM Phân Tích Tấm

Phương pháp MMPM (Modified Moving Particle Mesh) là một giải pháp hiệu quả để phân tích ứng xử của tấm nhiều lớp chịu tải trọng di chuyển. MMPM khắc phục hạn chế của FEM bằng cách di chuyển phần tử tấm, giữ tải trọng cố định. Điều này giúp giải quyết bài toán tấm dài vô hạn một cách hiệu quả, giảm thiểu thời gian tính toán. MMPM đặc biệt hữu ích khi xét đến tải trọng di chuyển theo phương bất kỳ. Ngoài ra, phương pháp này cũng cho phép phần tử hữu hạn có kích thước không bằng nhau và điều này có thể hữu ích khi các tải tác dụng tại các điểm tùy ý.

3.1. Ưu Điểm Của Phương Pháp MMPM So Với FEM

MMPM có nhiều ưu điểm so với FEM trong bài toán phân tích tấm chịu tải trọng di chuyển. MMPM không yêu cầu cập nhật vị trí tải trọng, giảm thiểu thời gian tính toán. MMPM phù hợp với tấm dài vô hạn, khắc phục hạn chế của FEM. MMPM cho phép sử dụng phần tử có kích thước khác nhau, tăng tính linh hoạt. MMPM phù hợp để phân tích dao động của đường trong khoảng thời gian tăng tốc và giảm tốc và hiện tượng nảy bánh xe của tàu cao tốc.

3.2. Thiết Lập Ma Trận Trong Phương Pháp MMPM

Thiết lập ma trận khối lượng, ma trận độ cứng, và ma trận cản là bước quan trọng trong MMPM. Các ma trận này mô tả đặc tính của tấm và nền. Việc thiết lập ma trận chính xác đảm bảo kết quả phân tích tin cậy. 'Cách thiết lập các ma trận khối lượng, ma trận độ cứng và ma trận cản cho hệ kết cấu tấm nhiều lớp và ma trận tổng thể cho bài toán động lực học của tấm dày được trình bày trong Chương 2'.

IV. Nghiên Cứu Ứng Xử Tấm Nhiều Lớp Với Tải Trọng Động

Luận văn này tập trung vào việc phân tích ứng xử của tấm nhiều lớp chịu tải trọng di chuyển sử dụng phương pháp MMPM. Chương trình tính toán được phát triển để phân tích tổng quát hơn về ứng xử của tấm. Các kết quả phân tích số được sử dụng để nghiên cứu ảnh hưởng của các yếu tố quan trọng như vận tốc, độ dày, liên kết giữa các tấm, độ cứng và hệ số cản của đất nền. Kết quả nghiên cứu hy vọng là tài liệu tham khảo hữu ích cho thiết kế, thi công, bảo dưỡng hệ thống mặt đường.

4.1. Khảo Sát Ảnh Hưởng Của Vận Tốc Tải Trọng

Vận tốc của tải trọng di chuyển ảnh hưởng lớn đến độ võng và ứng suất của tấm. Vận tốc cao có thể gây ra dao động và làm giảm tuổi thọ của tấm. Nghiên cứu này khảo sát ảnh hưởng của vận tốc đến ứng xử của tấm. 'Các kết quả phân tích số sẽ được triển khai nhằm nghiên cứu ảnh hưởng của những yếu tố quan trọng đến ứng xử của tấm dày, ví dụ như vận tốc, độ dày, liên kết giữa các tấm với nhau, độ cứng và hệ số cản của đất nền.'

4.2. Đánh Giá Ảnh Hưởng Của Liên Kết Giữa Các Tấm

Liên kết giữa các lớp trong tấm nhiều lớp ảnh hưởng đến khả năng chịu tải của tấm. Liên kết tốt giúp phân phối tải trọng đều hơn, tăng độ bền của tấm. Nghiên cứu này đánh giá ảnh hưởng của liên kết đến ứng xử của tấm. 'Ngoài ra, sự tương tác qua lại giữa các tấm và giữa tấm với đất nền cũng được khảo sát và trình bày vì đây là một trong những yếu tố quan trọng ảnh hưởng đến sự vận hành an toàn của mặt đường.'

V. Kết Luận Hướng Phát Triển Phân Tích Tấm MMPM

Luận văn đã thành công trong việc áp dụng phương pháp MMPM để phân tích ứng xử của tấm nhiều lớp chịu tải trọng di chuyển. Kết quả nghiên cứu cung cấp thông tin hữu ích cho việc thiết kế và bảo trì các kết cấu tấm. Hướng phát triển trong tương lai có thể tập trung vào việc mở rộng MMPM để phân tích các loại vật liệu phức tạp hơn, kể đến các yếu tố phi tuyến và không đồng nhất. Việc kết hợp các thuật toán tối ưu hóa cũng hứa hẹn mang lại hiệu quả cao trong thiết kế kết cấu tấm chịu tải trọng di chuyển.

5.1. Ứng Dụng Thực Tế Của Nghiên Cứu

Kết quả nghiên cứu có thể được ứng dụng trong thiết kế đường băng, đường cao tốc, cầu, và các công trình kết cấu khác. Việc hiểu rõ ứng xử của tấm giúp kỹ sư thiết kế kết cấu an toàn và hiệu quả hơn. Ứng dụng thực tế bao gồm tối ưu hóa thiết kế, lựa chọn vật liệu, và dự đoán tuổi thọ công trình.

5.2. Hướng Phát Triển Của Phương Pháp MMPM

Phương pháp MMPM có tiềm năng phát triển lớn. Có thể mở rộng MMPM để phân tích các loại vật liệu phức tạp hơn, kể đến các yếu tố phi tuyến và không đồng nhất. Phát triển các thuật toán tối ưu hóa để tìm ra thiết kế tấm tối ưu cũng là một hướng đi đầy hứa hẹn. Cần nghiên cứu thêm các yếu tố ảnh hưởng đến độ chính xác của MMPM để nâng cao độ tin cậy của phương pháp.

Trích đoạn nội dung tài liệu

CHƯƠNG 1.1 Giới thiệu Càng ngày, các công trình xây dựng càng hiện đại hơn và việc nghiên cứu ứng xử động của công trình cần phải được quan tâm ngày càng nhiều hơn. Trong một khoảng thời gian ngắn đã có rất nhiều vấn đề, đề tài và bài toán phân tích kết cấu tấm, dao động của tấm, đặc biệt là ứng xử của tấm khi chịu tải trọng động. Trong đó, thành phần động của tải trọng bao gồm: khối lượng của vật chuyển động và lực tác động của vật gây ra khi chuyển động. Mô hình tấm và nền đã được áp dụng để phân tích động lực học bài toán tấm trên nền đàn nhớt.

Trong đó có các thông số đặc trưng của nền như độ cứng đàn hồi kf và hệ số cản nhớt cf. Đối với việc thiết kế đường băng hay đường cao tốc thì việc xác định ứng xử của kết cấu khi chịu tải trọng chuyển động mang ý nghĩa hết sức quan trọng. Tải trọng chuyển động có thể là lực phân bố trên một đơn vị diện tích hữu hạn hay lực tập trung, vận tốc di chuyển có thể là hằng số hay biến thiên. Áo đường thường được mô hình như là dầm hay tấm đàn hồi đặt trên nền đất.

Nền đất thường được mô hình như các lò xo Winkler, nền đồng nhất hay nền nhiều lớp. Bài toán tấm chịu tải trọng chuyển động thường được giải quyết trong điều kiện ứng xử của vật liệu tấm là đàn hồi tuyến tính và rất hiếm giả thiết là vật liệu đàn dẻo. Đa số các nghiên cứu trước đây đều sử dụng phương pháp phần tử hữu hạn truyền thống (Finite Element Method) được thể hiện trong Hình 1.1 với tải trọng chuyển động trên tấm nên gặp khó khăn khi tải di động tiến đến gần biên của miền hữu hạn phần tử và di chuyển vượt ra ngoài biên, ngoài ra phương pháp này yêu cầu phải luôn cập nhật vị trí của véctơ tải trọng. Do đó để giải quyết bài toán tấm dài vô hạn sẽ tốn nhiều thời gian và chi phí tính toán.

Tổng quan 2 Bài toán tấm dài vô hạn đã được giải quyết tiết tiệm thời gian và chi phí hơn bằng phương pháp phần tử chuyển động MEM (Moving Element Method) được thể hiện trong Hình 1. Ưu điểm của phương pháp này là tải di động sẽ không bao giờ đến biên vì phần tử luôn chuyển động. Ngoài ra, tải di động sẽ không phải di chuyển từ phần tử này đến phần tử khác, do đó tránh được việc cập nhật véctơ tải trọng. Hơn nữa, phương pháp này cho phép phần tử hữu hạn có kích thước không bằng nhau và điều này có thể hữu ích khi các tải tác dụng tại các điểm tùy ý.

Nghiên cứu này cho thấy MEM là phương pháp thích hợp để phân tích các bài toán động lực học cho kết cấu tấm dài vô hạn trên nền đàn nhớt. Mô hình tấm cố định và tải trọng di chuyển (FEM). Mô hình tải trọng cố định và phần tử tấm di chuyển (MEM) Tổng quan 3 1.2 Tình hình nghiên cứu và tính cấp thiết của đề tài 1.1 Các công trình nghiên cứu trên thế giới Bài toán phân tích ứng xử của tấm cũng được nghiên cứu từ rất lâu. Theo Xiang- Sheng (1987) [1] đã phân tích ứng xử động của kết cấu tấm mỏng các mặt tựa đơn trên nền đàn hồi dưới tác dụng của tải trọng di chuyển với vận tốc không đổi.

Theo Sun (2003) [2] đã xây dựng lời giải giải tích cho tấm Kirchhoff trên nền đàn nhớt chịu tải điều hòa bằng chuỗi Fourier. Kim (2004) [3] đã phân tích mất ổn định và dao động của tấm mỏng trên nền đàn nhớt Winkler dưới tác dụng của tải trọng động bằng phương pháp biến đổi Double Fourier Transform. Nghiên cứu phân tích ảnh hưởng của các thông số như vận tốc tải di chuyển, tần số, hệ số cản, hình dạng cũng như chuyển vị lớn nhất và xét đến ảnh hưởng của nén bề mặt tác động đến ổn định và dao động của kết cấu. Tiếp theo đó, Kim và Rosset (1988) [4] đã nghiên cứu đến trạng thái ứng xử của một tấm vô hạn trên nền đàn hồi chịu tải trọng chuyển động điều hòa không đổi.

Theo Xiang và cộng sự (1994) [5] đã thực hiện phân tích dao động của tấm dày Mindlin biên tựa đơn trên nền Pasternak. Nghiên cứu còn được ứng dụng trên nền Winkler khi giả thuyết ảnh hưởng biến dạng của lớp cắt bằng không. Theo Liew và cộng sự (1996) [6] đã giải quyết bài toán tấm Mindlin trên nền Winkler bằng phương pháp DQM (Differential Quadrature Method) với điều kiện biên tựa đơn, tự do và ngàm. Sau đó, Al-Hosani và cộng sự (1999) [7] đã phân tích tấm dày với hình dáng bất kỳ trên nền Winkler sử dụng bằng phương pháp biến đổi tích phân Fourier and Hankel.

Tiếp đó, Huang và Thambiratnam (2001) [8] đã sử dụng phương pháp dải hữu hạn để phân tích ứng xử của kết cấu tấm trên nền đàn hồi. Theo Xing và Liu (2009) [9] đã trình bày phương pháp giải quyết bài toán dao động của tấm chữ nhật Mindlin. Lời giải của bài toán rất hữu ích cho việc thiết kế các thông số ban đầu cũng như phân tích nó trong thực tiễn. Theo Li và cộng sự (2013) [10] đã phân tích ứng xử động của tấm chữ nhật nền đàn nhớt dưới tác dụng vận tốc vật di chuyển thay đổi.

Trong các bài báo này các tác giả tập trung vào các yếu tố khác biệt trong trường hợp áp dụng tấm dày, dùng lý thuyết tấm dày Mindlin có kể đến biến dạng trượt, thực hiện so sánh với lý thuyết tấm mỏng Kirchhoff. Tổng quan 4 Để khắc phục những khó khăn khi giải quyết bài toán chịu tải di động, Koh và cộng sự (2003) [11] đã đề xuất sử dụng phương pháp phần tử chuyển động MEM trong việc khảo sát ứng xử động của tàu cao tốc. Nghiên cứu này đã cho thấy rằng MEM là phương pháp thích hợp nhất để phân tích bài toán động lực học khi vận tốc biến đổi cũng như thay đổi các điểm tương tác so với phương pháp truyền thống FEM. Sau đó, Koh và cộng sự (2007) [11] đã khảo sát đến ứng xử động của nền bán không gian đàn hồi sử dụng phương pháp MEM.

Tiếp đến, Ang và cộng sự (2013) [12] đã sử dụng MEM để khảo sát đến dao động của đường trong khoảng thời gian tăng tốc và giảm tốc và hiện tượng nảy bánh xe của tàu cao tốc [13]. Sau đó, Thi và cộng sự (2013) [14] đã phân tích động lực học của tàu cao tốc trên nền hai thông số. Theo Lei và Wang (2013) [15] đã đề xuất một cách tiếp cận mới tên là phần tử khung chuyển động cho đường ray, dựa trên phần tử xe và phần tử nền để đánh giá ứng xử động của tàu và hệ thống nền ba lớp. Gần đây, Xu và cộng sự (2009) [16] sử dụng phương pháp MEM để phân tích dao động ngẫu nhiên của tấm Kirchhoff trên nền Kelvin chịu tải trọng di động sử dụng phần tử 2D chuyển động.2 Các công trình nghiên cứu trong nước Một số Luận văn Cao học Ngành Xây dựng Công trình Dân dụng và Công nghiệp tại trường Đại học Bách Khoa Thành phố Hồ Chí Minh cũng đã giải quyết một số bài toán tải trọng chuyển động đối với dầm và tấm.

Theo Nhi (2014) [18] đã phân tích động lực học tấm Mindlin trên nền đàn nhớt chịu tải trọng di động sử dụng phương pháp phần tử 2-D chuyển động. Theo Kiều (2016) [19] đã phân tích ứng xử động kết cấu dầm trên nền hai thông số chịu tải trọng động có xét đến ảnh hưởng của lực dọc. Theo Quí (2017) [20] đã phân tích động lực học tấm chịu tải trọng chuyển động với vận tốc không đều sử dụng phương pháp MEM cải tiến. Theo Phú (2019) [21] đã phân tích ứng xử kết cấu tấm nổi chịu tải trọng di động biến thiên tuần hoàn theo thời gian sử dụng phương pháp BEM- MEM.3 Tính cấp thiết của đề tài Với tính ứng dụng rộng rãi của mô hình bài toán tấm vì thế đã có rất nhiều nghiên cứu về ứng xử động của kết cấu tấm.

Có nhiều đề tài đã phân tích và nghiên cứu tấm sử dụng phương pháp phần tử chuyển động (MEM), nhưng chỉ dừng lại ở mức độ đơn giản là phân tích với tấm một lớp, có một số bài nghiên cứu về tấm nhiều lớp nhưng chỉ xét đến chuyển động theo một phương cố định. Vì vậy, học viên dưới sự hướng dẫn của PGS.TS Lương Văn Hải và TS. Cao Tấn Ngọc Thân, đã tiến hành lên ý tưởng cho việc phát triển những nghiên cứu ứng dụng phương pháp phần tử chuyển động (MEM) của tấm nhiều lớp với chuyển động theo phương bất kỳ.3 Mục tiêu và hướng nghiên cứu Mục tiêu của Luận văn nhằm phân tích ứng xử của tấm nhiều lớp (2 lớp) chịu tải trọng di động di chuyển theo phương bất kỳ (phương xiên, hướng di chuyển của tải trọng hợp với phương ngang một góc ). Trong đó phương pháp phần tử tấm nhiều lớp chuyển động MMPM được sử dụng cùng với véctơ chuyển động theo phương xiên nhằm mô phỏng chính xác sự chuyển động và ảnh hưởng của tải trọng lên hệ kết cấu tấm-nền nhiều lớp.

Để đạt được mục tiêu trên, các vấn đề nghiên cứu trong phạm vi Luận văn sẽ được thực hiện:  Thiết lập mô hình tấm 2 lớp, thành lập các ma trận khối lượng, ma trận độ cứng và ma trận cản của nhiều lớp nền sử dụng phương pháp phần tử tấm nhiều lớp chuyển động MMPM.  Phát triển thuật toán, sử dụng ngôn ngữ lập trình Matlab để xây dựng chương trình tính toán, giải hệ phương trình động tổng thể và phân tích kết quả.  Các kết quả thu được của Luận văn được phân tích, kiểm tra và so sánh độ tin cậy của chương trình tính với phần mềm và nghiên cứu của tác giả khác.  Thành lập và thực hiện các ví dụ số để khảo sát sự ảnh hưởng của các đại lượng khác nhau đến ứng xử động của bài toán, từ đó rút ra kết luận.4 Cấu trúc Luận văn Nội dung trong Luận văn được trình bày như sau: Chương 1: Giới thiệu tổng quan về tấm chịu tải trọng động, tình hình nghiên cứu trong và ngoài nước, cũng như mục tiêu và hướng nghiên cứu của đề tài.

Chương 2: Trình bày các công thức phần tử hữu hạn để phân tích tấm nhiều lớp chịu tải trọng di động sử dụng phương pháp MMPM. Chương 3: Đưa ra một số ví dụ bài toán số. Chương 4: Kết luận và kiến nghị. Tài liệu tham khảo: Trích dẫn các tài liệu liên quan phục vụ cho mục đích nghiên cứu của đề tài.

Phụ lục: Một số đoạn mã lập trình Matlab chính để tính toán các ví dụ số trong chương 3.
