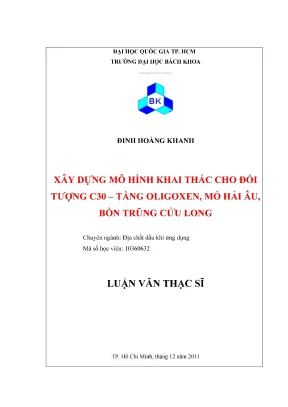

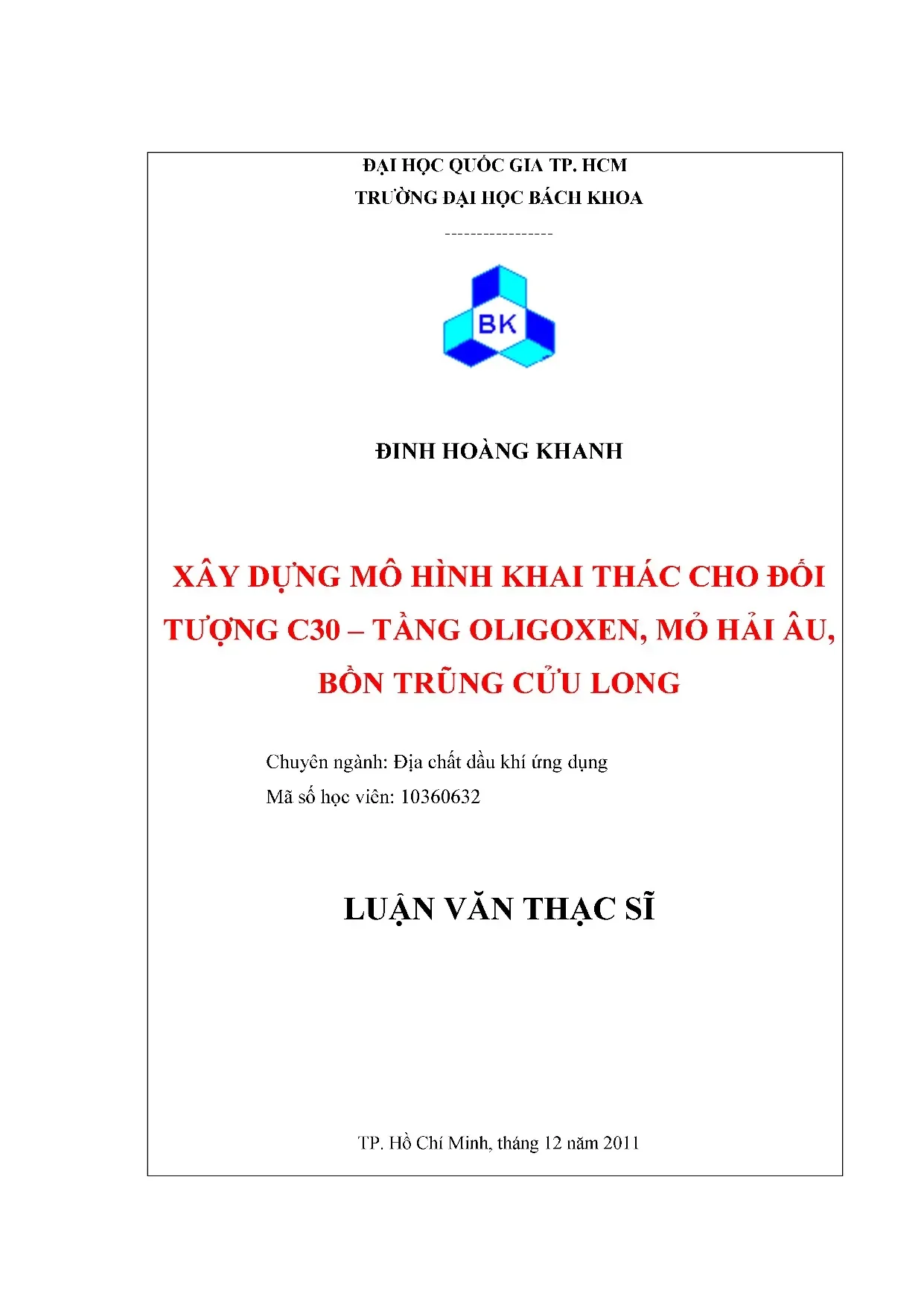

Luận văn thạc sĩ địa chất dầu khí ứng dụng xây dựng mô hình khai thác cho đối tượng c30 tầng oligoxen mỏ hải âu bồn trũng cửu long

Luận văn thạc sĩ địa chất dầu khí ứng dụng xây dựng mô hình khai thác cho đối tượng C30 tầng Oligoxen mỏ Hải Âu, bồn trũng Cửu Long.

• Tác giả: Đinh Hoàng Khanh
• Người hướng dẫn: TS. Mai Cao Lân
• Trường học: Đại học Bách Khoa, Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Địa chất dầu khí ứng dụng
• Đề tài: Xây dựng mô hình khai thác cho đối tượng C30 - tầng Oligoxen, mỏ Hải Âu, bồn trũng Cửu Long
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2011
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CÁM ƠN
• TÓM TẮT LUẬN VĂN
• 1. CHƯƠNG 1: ĐẶC ĐIỂM ĐỊA CHẤT KHU VỰC NGHIÊN CỨU
• 1.1. Đặc điểm địa chất bồn trũng Cửu Long
• 1.2. Vị trí địa lý và lịch sử phát triển bồn trũng Cửu Long
• 1.3. Địa tầng bồn trũng Cửu Long
• 1.4. Đặc điểm địa chất mỏ Hải Âu
• 1.5. Tiềm năng dầu khí mỏ Hải Âu
• 1.6. Đặc điểm đối tượng C30 — tầng Oligoxen
• 1.7. Môi trường trầm tích
• 1.8. Chất lượng vỉa
• 1.9. Trữ lượng dầu và khí
• 1.10. Mô hình địa chất
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT XÂY DỰNG MÔ HÌNH KHAI THÁC
• 2.1. Giới thiệu chung về xây dựng mô hình khai thác
• 2.2. Các phương trình cơ bản sử dụng trong quá trình mô phỏng vỉa
• 2.2.1. Phương trình cân bằng vật chất
• 2.2.2. Phương trình Darcy
• 2.2.3. Phương trình liên tục
• 2.2.4. Định luật mô tả trạng thái của vật
• 2.3. Phương trình dòng chảy chất lưu vỉa
• 2.3.1. Giải phương trình dòng chảy vỉa
• 2.3.2. Phương pháp hiện
• 2.3.3. Phương pháp An
• 2.3.4. Phương pháp bán ấn
• 2.4. Xây dựng mô hình khai thác có sự trợ giúp của bộ phần mềm ECLIPSE
• 2.5. Dữ liệu đầu vào
• 2.5.1. Nội dung cho mỗi từ khóa của dữ liệu đầu vào
• 2.5.2. Mô tả chi tiết cho mỗi từ khóa
• 2.6. Chạy mô phỏng mô hình với ECLIPSE
• 3. CHƯƠNG 3: XÂY DỰNG MÔ HÌNH KHAI THÁC CHO ĐỐI TƯỢNG C30 — TẦNG OLIGOXEN, MỎ HẢI ÂU, BỒN TRŨNG CỬU LONG
• 3.1. Dữ liệu đầu vào
• 3.2. Lưới mô hình
• 3.3. Xây dựng quan hệ độ rỗng — độ thấm
• 3.4. Phân chia loại đất đá
• 3.5. Xây dựng biểu đồ độ thấm pha dầu - nước
• 3.6. Các thông số PVT của chất lưu vỉa
• 3.7. Ranh giới dầu nước
• 3.8. Mô hình tầng chứa nước
• 3.9. Dữ liệu lịch sử khai thác
• 3.10. Xây dựng mô hình thủy động lực ban đầu cho đối tượng C30
• 3.11. Hiệu chỉnh mô hình thủy động lực ban đầu phù hợp số liệu lịch sử khai thác
• 3.12. Sơ đồ tổng thể của quá trình phù hợp số liệu lịch sử khai thác
• 3.13. Hiệu chỉnh áp suất đáy và hàm lượng nước
• 4. CHƯƠNG 4: DỰ BÁO SẢN LƯỢNG KHAI THÁC CỦA ĐỐI TƯỢNG C30 — TẦNG OLIGOXEN, MỎ HẢI ÂU
• 4.1. Dự báo sản lượng khai thác ở chế độ hiện tại
• 4.2. Phương án cơ sở
• 4.3. Nghiên cứu phát triển giếng khai thác
• 4.4. Nghiên cứu khoan giếng bơm ép nước
• 4.5. Trữ lượng thu hồi
• KẾT LUẬN & KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• LÝ LỊCH TRÍCH NGUỒN

Tóm tắt

I. Địa chất dầu khí và mô hình khai thác

Luận văn tập trung vào việc ứng dụng địa chất dầu khí để xây dựng mô hình khai thác cho đối tượng C30 tại tầng Oligoxen, mỏ Hải Âu, bồn trũng Cửu Long. Nghiên cứu nhấn mạnh tầm quan trọng của việc phân tích địa chất trong việc xác định các thông số kỹ thuật khai thác. Các yếu tố như độ rỗng, độ thấm, và mối quan hệ giữa chất lưu và đất đá được phân tích chi tiết để tăng độ tin cậy của mô hình.

1.1. Phân tích địa chất

Phân tích địa chất bao gồm việc kiểm tra và xử lý dữ liệu đầu vào từ mẫu lõi HA-2P. Các thông số như độ rỗng, độ thấm, và phân loại đất đá được đánh giá kỹ lưỡng. Biểu đồ độ thấm pha dầu - nước và khí - chất lỏng được xây dựng để mô tả mối quan hệ giữa đất đá và chất lưu. Điều này giúp tăng độ chính xác của mô hình khai thác.

1.2. Xây dựng mô hình tầng chứa nước

Mô hình tầng chứa nước được xây dựng dựa trên phương pháp phân tích khai thác. Mục tiêu là giảm thiểu sự không chắc chắn về thể tích tầng chứa nước. Phương pháp này hỗ trợ xác định các thông số cần thiết để đưa vào mô hình khai thác, từ đó tăng độ tin cậy của dự báo sản lượng.

II. Kỹ thuật khai thác và mô hình địa chất

Luận văn đề cập đến các kỹ thuật khai thác và mô hình địa chất được sử dụng để tối ưu hóa quá trình khai thác dầu khí. Các phương pháp như phương trình Darcy, phương trình liên tục, và định luật mô tả trạng thái vật chất được áp dụng để mô phỏng dòng chảy trong vỉa. Phần mềm ECLIPSE được sử dụng để hỗ trợ xây dựng và hiệu chỉnh mô hình.

2.1. Phương pháp mô phỏng vỉa

Phương pháp mô phỏng vỉa bao gồm việc giải các phương trình dòng chảy và sử dụng phần mềm ECLIPSE để mô phỏng các tình huống khai thác. Các thông số như áp suất, lưu lượng dầu, khí, và nước được hiệu chỉnh để phù hợp với số liệu lịch sử khai thác. Điều này giúp tăng độ chính xác của dự báo sản lượng.

2.2. Hiệu chỉnh mô hình

Hiệu chỉnh mô hình là bước quan trọng để đảm bảo mô hình phù hợp với thực tế khai thác. Các thông số như áp suất đáy và hàm lượng nước được điều chỉnh dựa trên số liệu lịch sử. Quá trình này giúp tăng độ tin cậy của mô hình và cải thiện khả năng dự báo sản lượng.

III. Dự báo sản lượng và tối ưu hóa khai thác

Luận văn đưa ra các dự báo về sản lượng khai thác dựa trên mô hình đã xây dựng. Các phương án khai thác được đánh giá để tìm ra phương án tối ưu nhất. Nghiên cứu chỉ ra rằng việc chuyển sang bơm ép nước và khoan thêm giếng bơm ép có thể tăng sản lượng dầu thu hồi lên 0.42 triệu thùng so với phương án cơ sở.

3.1. Đánh giá phương án khai thác

Các phương án khai thác được đánh giá dựa trên ảnh hưởng của số lượng giếng khai thác và bơm ép, vị trí giếng, và chế độ khai thác. Phương án tối ưu được lựa chọn dựa trên khả năng duy trì áp suất vỉa và tăng sản lượng dầu thu hồi.

3.2. Dự báo sản lượng

Dự báo sản lượng được thực hiện dựa trên mô hình đã hiệu chỉnh. Các kịch bản khai thác được mô phỏng để đánh giá tiềm năng khai thác của đối tượng C30. Kết quả cho thấy việc khoan thêm giếng bơm ép có thể tăng đáng kể sản lượng dầu thu hồi.

IV. Giá trị thực tiễn và ứng dụng

Luận văn có giá trị thực tiễn cao trong việc quản lý và phát triển mỏ Hải Âu. Mô hình khai thác được xây dựng giúp lập kế hoạch phát triển lâu dài và tối ưu hóa sản lượng khai thác. Nghiên cứu cũng cung cấp cơ sở khoa học cho các dự án khai thác dầu khí trong tương lai tại bồn trũng Cửu Long.

4.1. Ứng dụng trong quản lý mỏ

Mô hình khai thác giúp theo dõi và quản lý hiệu quả các giếng khai thác. Nó cung cấp thông tin quan trọng về áp suất vỉa, hàm lượng nước, và sản lượng khai thác, từ đó hỗ trợ ra quyết định trong việc khoan thêm giếng hoặc chuyển sang bơm ép.

4.2. Cơ sở cho nghiên cứu tương lai

Nghiên cứu này là tiền đề cho các công trình nghiên cứu tiếp theo về khai thác dầu khí dưới áp suất bão hòa. Nó cung cấp dữ liệu và phương pháp luận quan trọng để xây dựng các mô hình khai thác hiệu quả hơn trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Bồn trũng Cửu Long, với diện tích khoảng 56.000 km², là khu vực có tiềm năng dầu khí lớn nhất trên thềm lục địa Việt Nam, trải dài từ 9° đến 11° vĩ độ Bắc và 106°30’ đến 109° kinh độ Đông. Mỏ Hải Âu, nằm trong bồn trũng này, đã được khai thác từ năm 2003 với lưu lượng khai thác ban đầu khoảng 60.000 thùng dầu/ngày. Đối tượng nghiên cứu chính là tầng Oligoxen (đối tượng C30) trong mỏ Hải Âu, nơi sau khoảng 10 tháng khai thác đã xuất hiện nhiều rủi ro liên quan đến các yếu tố không chắc chắn về thông số đất đá, mối quan hệ giữa chất lưu và đất đá, cũng như tầng chứa nước. Hiện tượng áp suất vỉa suy giảm và sự xuất hiện nước tại các giếng khai thác đặt ra yêu cầu cấp thiết về việc xây dựng mô hình khai thác chính xác, nhằm quản lý và phát triển mỏ hiệu quả.

Mục tiêu nghiên cứu tập trung vào việc tăng độ tin cậy của dữ liệu đầu vào, giảm thiểu sự không chắc chắn về tầng chứa nước, khảo sát tiềm năng khai thác và lập kế hoạch phát triển mỏ thông qua đánh giá ảnh hưởng của số lượng giếng khai thác, vị trí giếng, chế độ khai thác và duy trì năng lượng vỉa. Phạm vi nghiên cứu bao gồm khu vực mỏ Hải Âu, bồn trũng Cửu Long, với dữ liệu thu thập từ các giếng khoan và mẫu lõi trong giai đoạn từ năm 2003 đến 2011. Việc xây dựng mô hình khai thác không chỉ giúp dự báo sản lượng khai thác đến cuối đời mỏ mà còn hỗ trợ lựa chọn phương án tối ưu như bơm ép nước để duy trì áp suất vỉa, góp phần nâng cao hiệu quả thu hồi dầu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình cơ bản trong địa chất dầu khí và mô phỏng khai thác vỉa, bao gồm:

• Phương trình Darcy: Mô tả dòng chảy chất lưu qua môi trường đa lỗ rỗng, là cơ sở cho việc mô phỏng dòng chảy trong tầng chứa.
• Phương trình cân bằng vật chất: Đảm bảo sự bảo toàn khối lượng trong quá trình khai thác và bơm ép.
• Mô hình tầng chứa nước số (Numerical Aquifer Model): Hỗ trợ xác định thể tích và ảnh hưởng của tầng chứa nước đến áp suất vỉa.
• Mô hình tướng trầm tích (Facies Modeling): Sử dụng phương pháp mô hình hóa ngẫu nhiên (Object Modeling - Stochastic) để mô phỏng phân bố các tướng trầm tích như cát chỉ lưu sông, côn cát cửa sông, và cát khe nứt vỡ đê.
• Mối quan hệ độ rỗng - độ thấm và áp suất mao dẫn: Phân tích mẫu lõi HA-2P để xây dựng các biểu đồ đặc trưng, giúp hiệu chỉnh mô hình khai thác phù hợp với thực tế.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm:

• Dữ liệu địa chất: tài liệu đặc điểm địa chất bồn trũng Cửu Long, mô hình địa chất thô, mẫu lõi HA-2P.
• Dữ liệu giếng khoan: phân tích địa vật lý, kết quả phân tích mẫu lõi, dữ liệu PVT (áp suất, thể tích, nhiệt độ).
• Dữ liệu khai thác thực tế: áp suất, lưu lượng dầu, khí, nước, tỷ số khí dầu từ các giếng khai thác.
• Tài liệu tham khảo từ các nghiên cứu và báo cáo khoa học trong ngành dầu khí.

Phương pháp phân tích bao gồm:

• Kiểm tra và xử lý dữ liệu đầu vào, đặc biệt là quan hệ độ rỗng - độ thấm, phân loại đất đá và xây dựng biểu đồ độ thấm pha dầu - nước, khí - chất lỏng.
• Xây dựng mô hình tầng chứa nước bằng mô hình số và phân tích khai thác để xác định thể tích tầng chứa nước.
• Sử dụng phần mềm ECLIPSE 100, VFPI, Schedule, Petrel, Topaze và Excel để xây dựng và hiệu chỉnh mô hình khai thác.
• Hiệu chỉnh mô hình dựa trên số liệu lịch sử khai thác của ba giếng chính (HA-1PST, HA-4PST, HA-10PIST).
• Dự báo sản lượng khai thác và đánh giá các phương án phát triển mỏ, bao gồm khoan thêm giếng khai thác và bơm ép nước.

Cỡ mẫu nghiên cứu bao gồm 11 giếng khoan qua đối tượng C30 từ năm 2005 đến 2009, với dữ liệu chi tiết về đặc tính địa chất và khai thác. Phương pháp chọn mẫu dựa trên tính đại diện và khả năng cung cấp dữ liệu đầy đủ cho mô hình hóa.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Đặc tính địa chất và trầm tích tầng C30: Mô hình tướng trầm tích cho thấy tầng cát kết Oligoxen là môi trường sông-delta chịu ảnh hưởng thủy triều, với các tướng chính gồm cát chỉ lưu sông (41,25% diện tích), côn cát cửa sông và cát khe nứt vỡ đê. Độ rỗng trung bình của các tập cát đạt khoảng 19-22,4%, độ bão hòa nước trung bình khoảng 41%.
2. Mối quan hệ độ rỗng - độ thấm và áp suất mao dẫn: Phân tích mẫu lõi HA-2P cho thấy mối quan hệ chặt chẽ giữa độ rỗng và độ thấm, giúp xây dựng biểu đồ độ thấm pha dầu - nước và khí - chất lỏng, tăng độ tin cậy cho dữ liệu đầu vào mô hình khai thác.
3. Hiệu chỉnh mô hình khai thác: Mô hình thủy động lực được hiệu chỉnh phù hợp với số liệu lịch sử khai thác của ba giếng chính, thể hiện qua các biểu đồ áp suất đáy giếng và lưu lượng khai thác, với sai số nhỏ, đảm bảo độ chính xác của mô hình.
4. Dự báo sản lượng và phương án phát triển mỏ: Các phương án bơm ép nước, đặc biệt là bơm ép giếng HA-10PIST từ tháng 6/2012 và khoan thêm giếng bơm ép HA-AI, được dự báo sẽ tăng sản lượng thu hồi thêm khoảng 0,42 triệu thùng dầu so với phương án cơ sở, đồng thời duy trì áp suất vỉa hiệu quả.

Thảo luận kết quả

Nguyên nhân của các hiện tượng áp suất vỉa suy giảm và xuất hiện nước tại các giếng khai thác được giải thích bởi sự không đồng nhất trong đặc tính đất đá và ảnh hưởng của tầng chứa nước. Việc xây dựng mô hình khai thác dựa trên dữ liệu đầu vào được kiểm tra và xử lý kỹ lưỡng đã giúp giảm thiểu sự không chắc chắn này. So sánh với các nghiên cứu trước đây trong bồn trũng Cửu Long và các mô hình tương tự trên thế giới cho thấy mô hình này có độ tin cậy cao và phù hợp với thực tế khai thác.

Dữ liệu có thể được trình bày qua các biểu đồ phân bố tướng trầm tích, biểu đồ quan hệ độ rỗng - độ thấm, biểu đồ áp suất đáy giếng và lưu lượng khai thác theo thời gian, giúp minh họa rõ ràng quá trình hiệu chỉnh và dự báo mô hình.

Đề xuất và khuyến nghị

1. Cập nhật liên tục dữ liệu khai thác: Thực hiện thu thập và xử lý dữ liệu mới trong quá trình khai thác để cập nhật mô hình, nâng cao độ chính xác dự báo sản lượng. Chủ thể thực hiện: Ban kỹ thuật mỏ, timeline: hàng quý.
2. Triển khai phương án bơm ép nước: Áp dụng bơm ép nước tại giếng HA-10PIST và khoan thêm giếng bơm ép HA-AI nhằm duy trì áp suất vỉa và tăng hệ số thu hồi dầu. Chủ thể thực hiện: Ban quản lý mỏ, timeline: từ tháng 6/2012.
3. Tối ưu hóa vị trí và số lượng giếng khai thác: Đánh giá và lựa chọn vị trí khoan giếng mới dựa trên mô hình khai thác để tối đa hóa hiệu quả khai thác và giảm thiểu rủi ro. Chủ thể thực hiện: Phòng địa chất và khai thác, timeline: 6-12 tháng.
4. Nâng cao năng lực phân tích và mô phỏng: Đào tạo nhân sự sử dụng thành thạo các phần mềm mô phỏng như ECLIPSE, Petrel, Topaze để đảm bảo mô hình luôn được hiệu chỉnh và vận hành chính xác. Chủ thể thực hiện: Ban nhân sự và đào tạo, timeline: 12 tháng.

Đối tượng nên tham khảo luận văn

1. Chuyên gia địa chất dầu khí: Nắm bắt chi tiết về đặc điểm địa chất và trầm tích tầng Oligoxen, hỗ trợ trong việc đánh giá tiềm năng và lập kế hoạch phát triển mỏ.
2. Kỹ sư khai thác mỏ: Áp dụng mô hình khai thác để tối ưu hóa chế độ khai thác, lựa chọn phương án bơm ép và khoan giếng mới nhằm nâng cao hiệu quả thu hồi dầu.
3. Nhà quản lý dự án dầu khí: Sử dụng kết quả dự báo sản lượng và phân tích rủi ro để lập kế hoạch phát triển mỏ dài hạn, đảm bảo hiệu quả kinh tế và kỹ thuật.
4. Nhà nghiên cứu và sinh viên ngành địa chất dầu khí: Tham khảo phương pháp xây dựng mô hình khai thác, xử lý dữ liệu đầu vào và ứng dụng phần mềm mô phỏng trong nghiên cứu khoa học và đào tạo.

Câu hỏi thường gặp

1. Mô hình khai thác có thể áp dụng cho các mỏ khác không?
   Mô hình được xây dựng dựa trên đặc điểm địa chất và dữ liệu thực tế của mỏ Hải Âu, tuy nhiên phương pháp và quy trình có thể được điều chỉnh để áp dụng cho các mỏ có điều kiện tương tự, đặc biệt trong bồn trũng Cửu Long.

2. Làm thế nào để giảm thiểu rủi ro liên quan đến tầng chứa nước?
   Việc xây dựng mô hình tầng chứa nước số và phân tích khai thác giúp xác định thể tích và ảnh hưởng của tầng chứa nước, từ đó đưa ra các biện pháp bơm ép nước phù hợp nhằm duy trì áp suất vỉa và hạn chế sự xâm nhập nước vào giếng khai thác.

3. Phần mềm ECLIPSE có vai trò gì trong nghiên cứu?
   ECLIPSE là phần mềm mô phỏng khai thác vỉa được sử dụng để xây dựng, hiệu chỉnh và dự báo mô hình khai thác, giúp mô phỏng chính xác dòng chảy chất lưu và áp suất trong tầng chứa.

4. Dữ liệu đầu vào được xử lý như thế nào để tăng độ tin cậy?
   Dữ liệu đầu vào được kiểm tra kỹ lưỡng, bao gồm phân tích mẫu lõi, xây dựng quan hệ độ rỗng - độ thấm, biểu đồ độ thấm pha dầu - nước và khí - chất lỏng, nhằm đảm bảo tính chính xác và phù hợp với thực tế.

5. Phương án bơm ép nước có hiệu quả như thế nào?
   Dự báo mô hình cho thấy phương án bơm ép nước tại giếng HA-10PIST kết hợp khoan thêm giếng HA-AI sẽ tăng sản lượng thu hồi thêm khoảng 0,42 triệu thùng dầu và duy trì áp suất vỉa, góp phần kéo dài tuổi thọ mỏ.

Kết luận

• Đã xây dựng thành công mô hình khai thác cho đối tượng C30 - tầng Oligoxen, mỏ Hải Âu, dựa trên dữ liệu địa chất, mẫu lõi và số liệu khai thác thực tế.
• Mô hình được hiệu chỉnh phù hợp với số liệu lịch sử khai thác, đảm bảo độ tin cậy cao trong dự báo sản lượng.
• Phương án bơm ép nước và khoan thêm giếng bơm ép được xác định là tối ưu để duy trì áp suất vỉa và tăng hệ số thu hồi dầu.
• Mô hình giúp lập kế hoạch phát triển mỏ hiệu quả, đánh giá ảnh hưởng của số lượng giếng, vị trí và chế độ khai thác.
• Đề xuất cập nhật mô hình liên tục và nâng cao năng lực phân tích nhằm hoàn thiện mô hình và hỗ trợ quyết định khai thác trong tương lai.

Triển khai áp dụng mô hình trong quản lý khai thác, cập nhật dữ liệu mới và thực hiện các phương án bơm ép nước theo kế hoạch đã đề ra để tối ưu hóa hiệu quả khai thác mỏ.

Trích đoạn nội dung tài liệu

Chương 1: Đặc điểm địa chất khu vực nghiên cứu Phức hệ Định Quán: chủ yếu là đá granodiorit, đôi chỗ gặp monzonit-biotit- thạch anh đa sắc. Đá thuộc loại kiềm vôi, có thành phan axit vừa phải SiO, dao động 63-67%. Các thành tao của phức hệ xâm nhập nay có mức độ giập vỡ và biến đối cao. Hầu hết các khe nứt đều được lấp day bởi các khoáng vật thứ sinh: calcit, zeolit, thạch anh và clorit.

Trong đới biến đôi mạnh, biotit thường bị clorit hóa. Phức hệ Định Quán có tuôi Jura, tuôi tuyệt đối dao động từ 130 đến 155 triệu năm. Phức hệ Ca Na: là phức hệ magma phat triển và gặp pho biến nhất trên toàn bồn tring Cửu Long. Phức hệ đặc trưng là granit, thủy mica và biotit, thuộc loại natri-kali, du nhôm (Al=2.98%), Si (~69%) và ít Ca.

Đá có tuôi tuyệt đối khoảng 90-100 triệu năm, thuộc Jura muộn. Các khối granitoid phức hệ magma xâm nhập này thành tao đồng tạo núi và phân bố dọc theo hướng trục bổn trũng. Đá bị giập vỡ, nhưng mức độ biến đồi thứ sinh yếu hơn so với hai phức hệ trên. Trầm tích Kainozoi: Trầm tích Kainozoi là một bộ phận quan trọng của bồn trũng Cửu Long có cầu tạo phức tạp.

nam bat chỉnh hop trén mat da mong két tinh bao mon va phong hóa, voi độ day từ 2.5 đến 8km, càng đi về trung tâm bồn trũng, độ day càng tang, chỗ sâu nhất lớn hơn 8km. Địa tang được mô ta từ dưới lên, nghĩa là từ cô đến trẻ. Địa tầng khái quát trầm tích Kainozoi của bồn trũng Cửu Long: Hệ Paleogene Thống Eocene Hệ tang Cà Céi (E;ec) Tuổi: Eocene. Thành phân bao gom: cuội kết, sạn, soi két, cát hạt thô sáng màu xen lân với các tập sét màu xám dày.

Môi trường trầm tích: lục địa. Bè dày: khoảng 400m. Chương 1: Đặc điểm địa chất khu vực nghiên cứu Các hóa thạch bào tử phan hoa được tìm thấy trong tầng trầm tích nay bao gồm: Soagnum, Pteridaceae, Cyaphidites, Foramea,. Đây là tầng trầm tích mới được phát hiện nên chưa có nhiều nghiên cứu.

Hệ Paleogene Thống Oligoxen Hệ tầng Trà Cú (E;'tc) Tuổi: Oligoxen sớm. Thành phan: chủ yếu là cát kết màu trang xám (hạt trung) lẫn cuội thạch anh hạt nhỏ, kẹp một số lớp sét kết mong, màu xám. trong đó có lẫn nhiều bột. Xi măng chủ yêu là cacbonat.

Môi trường trâm tích: sông, châu thô, ở gân vùng cao, có thê là hô ở phân trung tâm bồn tring. Bé dày tối đa tổng cộng của hệ tang Tra Cú lên đến 1500m. Hệ tang Tra Cu duoc chia lam hai phan: = Phần dưới: là một tập trầm tích lục nguyên gồm các lớp cát va sét xen kẽ nhau va có độ dày tương đối ngang nhau. " Phân trên: là một lớp tram tích hat min, bao gôm sét két và bột kêt màu lam xám, xám tôi và xám nâu thâm.

Tâng trâm tích này có chiêu dày cực đại đạt tới 120m nhưng ở một số khu vực chúng văng mặt do bị bào mòn. Các hóa thạch bào tử phan hoa đặc trưng cho hệ tầng nay bao gồm: Trudopoll, Ephedera, Cycas,. Đây là tập chứa dầu đáng được quan tâm do có các tập sét day xen kẽ các lớp cát. Hệ tang Trà Tân (Es”tt) Tuoi: Oligoxen muộn.

Chương 1: Đặc điểm địa chất khu vực nghiên cứu Thanh phan chủ yếu bao gém: sét kết nâu xám, bột kết mau đen (có lẫn than) cùng một số lớp cát kết xen kẽ. Xi măng chủ yếu là kaolinit. Môi trường trầm tích: lòng sông, hồ, biển nông. Đặc biệt là môi trường tam giác châu (do sự có mặt phẫn hoa và Foraminifera).

Bé day trầm tích tổng cộng khoảng 1300m. Hệ tầng Trà Tân được chia thành ba đới: "- Đới dưới: có chiêu dày từ 0m dén 880m, bao gôm các lớp cát kêt mỏng mau xám sáng xen kẽ giữa các lớp sét dày. Có nơi đới tram tích này năm trực tiép lên tang đá móng trước Kainozoi. = Đới giữa: có chiều day từ 45m đến 600m chủ yếu là sét kết, có xen kẽ một vài tập cát kết mỏng không đáng kể.

Trong đới này có mặt các đá magma phun trào. = Đới trên: có chiều dày từ 0m đến 400m, là một đới bao gồm sét kết xen kẽ cát kết với tỷ lệ cát cao hơn so với hai đới dưới nó ở phần Nam của khu vực nghiên cứu, ở phan Bac đới này, sét chiêm ưu thê. Các hóa thạch bao tử phan hoa tìm thấy được trong hệ tang Tra Tân này bao gom: Rhizohone, Fussiena,. Đây là tang đá sinh dau rất tốt, đặc biệt là tập D.

Ngoài ra, hệ tang Tra Tan cũng là một tầng chắn địa phương khá tốt. Hệ Neogene Thống Mioxen Phụ thống Mioxen dưới Hệ tang Bạch Hỗ (N,'bh) Tuổi: Mioxen sớm. Thanh phan chủ yếu là: sét kết xen kẽ với cát kết và bột kết. Tầng sét Rotalia năm ở phan trên cùng của mặt cắt (dày khoảng 50 đến 100m).

Chương 1: Đặc điểm địa chất khu vực nghiên cứu Môi trường trầm tích: đồng bang lòng sông, đồng băng ven bờ (phan dưới nhiều cát, phần trên nhiều sét). Môi trường chuyển dan từ tam giác châu sang lục địa, đầm hồ bị kiệt nước. Bé dày của hệ tầng vào khoảng 1000m, trong đó tập sét Rotalia có độ day vào khoảng 100 đến 200m. Hệ tầng này phân rõ hai phần: = Phan trên: đặc trưng bởi tang sét kết Rotalia có màu xám xanh, xám nâu, dẻo, dính, với thành phần chủ yếu là monmorilonit, giàu vi cô sinh, có chiều dày đạt tới 150 đến 200m và theo nhiều nhà nghiên cứu tầng sét này là tầng chăn tốt mang tính khu vực.

= Phần dưới: là trầm tích lục nguyên cát kết, bột kết, sét kết có màu xám, nâu hồng loang 16 xen kẽ nhau. Sét ở đây chủ yếu là kaolinit, thủy mica, monmorilonit. Phổ biến là cát kết arkoz có cỡ hạt từ thô đến mịn, gan kết yếu, xi măng sét là chủ yếu. Các hóa thạch tim thay đặc trưng cho tầng trầm tích này bao gồm: Rotalia, Orbuline Univerca, Rhizophora Animia, đặc biệt là Florsfhuetzia Semilobata,.

Phu thong Mioxen giữa Hệ tang Côn Sơn (N,’cs) Tuổi: Mioxen giữa. Thành phan: cát kết arkoz-lithic, xen kẽ bột kết, san, sỏi kết (50%), màu x4m vàng, xám sang. Phan dưới thường gặp các tap cát mau nâu, xám, hông loang lô, xen kẽ với các tập sét vôi. Thỉnh thoảng gặp các thấu kính than nâu mỏng.

Bè dày: biến đổi từ 250 đến 900m. Môi trường trầm tích: chuyển dan từ biển nông sang trầm tích sông, đầm lầy ven biên. Chương 1: Đặc điểm địa chất khu vực nghiên cứu Hóa thạch bào tử phan hoa trong tầng trầm tích khá phong phú thuộc: Florsthuetzia, Foraminifera, Rhizophora, Levopoli,. Hệ tang nay gần như không có triển vọng về dầu khí do không có tang chan khu vực mặc dù độ rỗng khá lớn (15-20%).

Phu thong Mioxen trên Hệ tầng Đồng Nai (N/đn) Tuổi: Mioxen muộn. Thành phan gồm: cát kết thạch anh, hạt thô đến trung bình, sạn, sỏi có lẫn lớp sét mỏng, phong phú glauconit. Xi măng thường là cacbonat monmorilonit. Cac trầm tích sét vôi có màu xám, nâu, trăng và vàng.

Đôi khi gặp tầng sét và sét vôi mỏng. xen kẽ là các thấu kính than nâu. Bé day trầm tích: biến đôi 600 đến 900m. Môi trường trầm tích bao gồm: đầm lay, đồng bang ven bờ, biến nông.

Hệ tang này không có tiềm năng dau khí do không có tang chan. Hệ Neogene — Dé Tứ Thong Pliocene — PleiHAocene Hệ tầng Biển Đông (N;-Qbđ) Tuổi: Pliocene-PleiHAocene. Môi trường trầm tích: biển nông. Thành phan: chu yếu cát hạt mịn, sét kết, bột kết và chứa nhiều glauconit, xen ké là soi, sạn màu xám, xám vàng.

Hệ tang nay không có tiềm năng dau khí. Chương 1: Đặc điểm địa chất khu vực nghiên cứu 1. Đặc điểm địa chất mỏ Hải Âu: 1. Tổng quan Lô X năm ở phía bắc của phụ bồn trũng bắc Cửu Long, cách Thành Phố Hỗ Chi Minh 180km về phía Đông Nam, trải rộng trên diện tích 4.

Các yếu tố cau trúc của phụ bồn trũng nói chung cũng như trong phạm vi lô X nói riêng chủ yếu phát triển theo hướng Đông Bắc — Tây Nam. Chiếm một nửa diện tích lô X là đơn nghiêng Tây Bắc. Ở đây trầm tích có bề dày nhỏ hơn 2 km. Chuyến từ đơn nghiêng Tây Bắc theo hướng Đông Bắc — Tây Nam là đơn nghiêng Trà Tân, đây là một dai cấu trúc nửa dia hào, nghiêng dốc về phía Đông Nam, là yếu tổ cấu trúc quan trọng nhất trong lô.

Nơi đây trầm tích có bề dày trong khoảng 2 — 4 km và phát triển các cau tạo lớn kế thừa từ các khối nhô móng granite trước Dé Tam. Phan còn lại của lô X thuộc địa hào sông Ba, nơi có bề dày trầm tích đạt tới 4 — 6 km. Trong phạm vi lô X, hệ thống đứt gay hướng Đông Bắc — Tây Nam và Đông Tây là phố biến nhất. Đặc biệt, những đứt gãy có phương Đông Bắc — Tây Nam là các đứt gãy giới hạn cấu tạo.

Các đứt gãy Đông Tây được phát triển sau các đứt gãy Đông Bắc — Tây Nam. Hầu hết các đứt gãy biến mất ở nóc Oligoxen. Cấu tạo Hải Âu thuộc lô X nam ở phan Bắc — Đông Bắc bồn trũng Cửu Long thuộc thêm lục địa Việt Nam,co diện tích bao phủ khoảng 84,3 km”. Nóc của móng cầu trúc Hải Âu xuất hiện ở độ sâu 2,483 m tính từ mực nước biển.

Cấu tạo thừa kế từ các khối móng nhô cao được hình thành trong thời ki tao rift (trước Oligoxen sớm) và sau đó bị bao phủ bởi trầm tích trong thời kì Oligoxen thành tạo các cau tạo lồi khép kín va bị giới han bởi các đứt gãy tách giãn trong giai đoạn đầu tạo bề (theo hướng Đông Bắc - TâyNam, từ Creta đến Oligoxen sớm). Các đứt gãy Đông — Tây được thành tao do sự dịch chuyển trượt bang phải của đứt gãy chính Đông Bắc — Tây Nam trong giai đoạn Oligoxen muộn đến Mioxen sớm. Dọc theo đứt gãy chính Đông Bac — Tây Nam, một số đứt gãy nhỏ kết thúc ở phần nóc của móng. Tuy nhiên cũng có nhiều đứt gãy có thể tìm thấy bên trong đá móng theo hướng Bắc Đông Bắc — Nam Tay Nam, Đông — Tây, Tây Nam — Đông Bắc.

-8- Chương 1: Đặc điểm địa chất khu vực nghiên cứu 107' owe 198" 00° £ tQ2' OG E cal + 03/97 |128 129 LAM SON 20C€ HAI AU FIELD oon + 130 02/97 = F 451 Ss s 03 oO > xt 132 04.2 04 1 Legend: Active Area er Pipeline Open Area Hình 1. Vị trí lô X bồn tring Cửu Long Nhà thầu HAJOC được thành lập ngày 26/10/1998 với ba năm đầu là giai đoạn thăm dò, sau đó được gia hạn thêm một năm đến 25/10/2002.
