Giới thiệu dự án

Ngành công nghiệp nhiệt điện than đóng vai trò then chốt trong bảo đảm an ninh năng lượng quốc gia, đóng góp hơn 35-40% tổng sản lượng điện thương phẩm. Tuy nhiên, các nhà máy nhiệt điện đốt than công nghệ tầng sôi tuần hoàn (Circulating Fluidized Bed - CFB) tiêu thụ lượng nước làm mát và nước kỹ thuật khổng lồ, dao động từ $1.5 - 2.5\text{ m}^3/\text{MWh}$. Đi kèm với đó là lượng nước thải phát sinh chứa nhiều thành phần ô nhiễm phức tạp như chất rắn lơ lửng (TSS), dầu mỡ khoáng, kim loại nặng ($\text{Fe}, \text{Mn}, \text{Si}$), hợp chất hữu cơ và nhiệt độ cao.

Công ty Nhiệt điện Cao Ngạn – Vinacomin (tọa lạc tại phường Quán Triều, TP. Thái Nguyên) vận hành 2 tổ máy phát điện công suất $2 \times 57.5\text{ MW}$ với tổng sản lượng điện $750\text{ triệu kWh/năm}$. Nhà máy sử dụng nguồn than địa phương từ mỏ Khánh Hòa và Núi Hồng, tiêu thụ lượng nước mặt khai thác từ sông Cầu với lưu lượng tuần hoàn làm mát lên đến $16.000\text{ m}^3/\text{h}$. Tổng lượng nước thải sản xuất phát sinh từ các bình xả đáy lò hơi, nước vệ sinh công nghiệp và nước ngưng đạt $258 - 486\text{ m}^3/\text{ngày}$ (tương đương $291.000\text{ m}^3/\text{năm}$), nước thải sinh hoạt từ 240 cán bộ công nhân viên đạt $72\text{ m}^3/\text{ngày}$ ($9.720\text{ m}^3/\text{năm}$), cùng lượng nước mưa chảy tràn qua bãi than rộng $11.5\text{ ha}$ lên đến $10.250\text{ m}^3/\text{trận mưa lớn}$.

Nếu không được phân tách và xử lý bằng các công nghệ phù hợp, các dòng nước thải này khi xả trực tiếp vào sông Cầu sẽ đe dọa nghiêm trọng đến hệ sinh thái thủy vực, làm suy thoái tầng chứa nước ngầm (công suất khai thác $50.744\text{ m}^3/\text{ngày đêm}$) và gây nguy cơ bùng phát các bệnh lý đường ruột, da liễu cho hơn 7.489 cư dân tại phường Quán Triều và vùng lân cận.

Nguồn phát sinh nước thải:

Đề tài tập trung giải quyết các mục tiêu kỹ thuật cụ thể:

  1. Đánh giá toàn diện hiện trạng chất lượng các nguồn nước (nước mặt sông Cầu, nước ngầm tầng nông và nước thải phát sinh) tại Công ty Nhiệt điện Cao Ngạn theo chuỗi dữ liệu quan trắc 2010 – 2014.
  2. Nhận diện và định lượng chính xác tải lượng các nguồn phát sinh nước thải sinh hoạt, nước thải nhiễm dầu và nước thải công nghiệp.
  3. Khảo sát, phân tích chi tiết quy trình công nghệ và hiệu quả vận hành của 3 hệ thống xử lý nước thải độc lập tại trạm xử lý trung tâm.
  4. Đề xuất các giải pháp kỹ thuật công nghệ, hoàn thiện quy trình kiểm soát sự cố và tái tuần hoàn 100% nước thải sau xử lý cho khâu dập bụi, rửa băng tải than nhằm hướng đến mô hình xả thải tối thiểu (Near-Zero Liquid Discharge).

Phạm vi và giới hạn nghiên cứu:

  • Đối tượng: Nước thải công nghiệp, nước thải nhiễm dầu, nước thải sinh hoạt, nước mặt sông Cầu và nước ngầm tại khu vực Nhà máy Nhiệt điện Cao Ngạn.
  • Địa bàn: Phường Quán Triều, thành phố Thái Nguyên, tỉnh Thái Nguyên.
  • Khung thời gian dữ liệu: Khảo sát chuyên sâu từ 20/01/2014 đến 30/04/2014, kết hợp dữ liệu quan trắc môi trường định kỳ giai đoạn 2010 – 2014.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các cơ sở nhiệt điện than truyền thống, công tác quản lý nước thải thường gặp bất cập do gom chung tất cả các nguồn thải vào một hệ thống hồ lắng duy nhất. Cách tiếp cận này làm giảm hiệu suất xử lý sinh học do dầu khoáng ức chế vi sinh vật, đồng thời làm tăng chi phí hóa chất keo tụ khi thể tích dòng vào quá lớn.

Tiêu chí kỹ thuật Hồ lắng hở truyền thống Hệ thống hợp khối sinh - hóa Mô hình phân dòng 3 modul chuyên biệt (Đề tài nghiên cứu)
Cơ chế xử lý Lắng trọng lực tự nhiên Keo tụ + Vi sinh kết hợp Tách dòng: Màng sinh học + Tuyển nổi DAF + Hóa lý đa tầng
Xử lý dầu khoáng Kém (chỉ gạt váng thủ công) Trung bình (dễ tắc màng/ngộ độc bùn) Tối ưu (Tách băng gạt sơ cấp + DAF siêu bọt khí $\le 10\text{ mg/L}$)
Hiệu suất khử TSS $40 - 55%$ $70 - 80%$ $\ge 90%$ (Qua lắng tấm nghiêng Lamella + Lọc cát sỏi)
Khả năng tự động hóa Rất thấp (hoàn toàn thủ công) Trung bình (bán tự động) Cao (Tích hợp PLC, cảm biến mức float switch, valve tự động)
Tái sử dụng nước Không thể (chất lượng không đều) Một phần cho tưới cây Tái sử dụng $100%$ nước đã xử lý để rửa băng tải than

Yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must have (Bắt buộc có): Hệ thống phân tách 3 dòng nước thải riêng biệt tại nguồn; Nước thải đầu ra đạt QCVN 40:2011/BTNMT Cột B (hoặc TCVN 5945-2005); Hệ thống bảo vệ liên động máy bơm tự động theo mực nước.
  • Should have (Nên có): Thiết bị tuyển nổi áp lực bọt khí mịn (DAF) để khử dầu phân tán; Vật liệu đệm nhựa lập thể vi sinh tiếp xúc diện tích bề mặt $300\text{ m}^2/\text{m}^3$.
  • Could have (Có thể có): Cụm khử trùng nước thải sinh hoạt bằng dung dịch Chlorine Dioxide ($\text{ClO}_2$); Bể thu gom trung tâm dung tích lớn phục vụ bơm hồi lưu tái sử dụng.
  • Won't have (Chưa thực hiện ở giai đoạn này): Hệ thống màng lọc thẩm thấu ngược (RO) khử khoáng hoàn toàn cho nước cấp lò hơi.

Thiết kế hệ thống

Kiến trúc xử lý nước thải tại nhà máy được thiết kế phân tầng theo sơ đồ công nghệ chuyên biệt cho từng đặc thù dòng thải:

Công thức tính toán lưu lượng dòng chảy và tải lượng ô nhiễm:

  • Tính toán lưu lượng nước mưa cực đại chảy tràn qua bề mặt công nghiệp: $$Q_{\text{rain}} = F \times W \times q$$ Trong đó: $F = 115.000\text{ m}^2$ (diện tích nhà máy), $W = 0.85 - 0.90$ (hệ số dòng chảy bề mặt phủ bê tông/mái tôn), $q = 100\text{ mm}$ (cường độ mưa đỉnh). $$\Rightarrow Q_{\text{rain}} = 115.000 \times 0.8913 \times 0.1 = 10.250\text{ m}^3/\text{đợt}$$

  • Hiệu suất loại bỏ chất ô nhiễm qua các công đoạn ($E$): $$E = \frac{C_{\text{in}} - C_{\text{out}}}{C_{\text{in}}} \times 100%$$

Logic điều khiển tự động hóa thiết bị (Automation Control Logic):

PROGRAM Wastewater_Station_Control
VAR
    Tank_Level_Raw : REAL; (* Cảm biến đo mức bể chứa (0.0 - 100.0 %) *)
    Pump_1_Status, Pump_2_Status : BOOL;
    Air_Compressor_Status : BOOL;
    Sludge_Timer : TIMER;
    DAF_Pressure_Sensor : REAL; (* Áp suất bình trộn khí (bar) *)
END_VAR

// Điều khiển bơm nước thải theo mức nước
IF Tank_Level_Raw < 20.0 THEN
    Pump_1_Status := FALSE;
    Pump_2_Status := FALSE;
    // Chạy quạt gió sục khí ngắt quãng để duy trì vi sinh
    Air_Compressor_Status := PULSE_GENERATOR(T#30m, T#2h);
ELSIF Tank_Level_Raw >= 20.0 AND Tank_Level_Raw < 80.0 THEN
    Pump_1_Status := TRUE;
    Pump_2_Status := FALSE;
    Air_Compressor_Status := TRUE;
ELSIF Tank_Level_Raw >= 80.0 THEN
    // Quá tải thể tích, kích hoạt cả 2 bơm chạy song song
    Pump_1_Status := TRUE;
    Pump_2_Status := TRUE;
    Air_Compressor_Status := TRUE;
END_IF;

// Chu trình tự động hút bùn bể lắng sang bể chứa bùn (Mỗi 2h chạy 6 phút)
IF Sludge_Timer.Q THEN
    ACTUATE_SOLENOID_VALVE(Port := 4, State := OPEN);
    WAIT_FOR(T#6m);
    ACTUATE_SOLENOID_VALVE(Port := 4, State := CLOSED);
    Sludge_Timer(IN := TRUE, PT := T#2h);
END_IF;

// Tự động kiểm soát áp lực bọt khí tuyển nổi DAF
IF DAF_Pressure_Sensor < 2.0 THEN
    START_COMPRESSOR();
    DOSING_COAGULANT_PUMP(State := ACTIVE);
END_IF;

Methodology

Phương pháp nghiên cứu kết hợp giữa kỹ thuật quan trắc môi trường thực nghiệm và phân tích dữ liệu thống kê:

  1. Thu thập dữ liệu thứ cấp: Thu thập hồ sơ thiết kế công nghệ, báo cáo ĐTM, nhật ký vận hành trạm xử lý nước và số liệu quan trắc nước mặt, nước ngầm, nước thải của Công ty Nhiệt điện Cao Ngạn qua các năm 2010, 2011 và 2014.
  2. Khảo sát thực địa & Xã hội học: Lập phiếu điều tra dịch tễ học và tác động môi trường trên 100 hộ dân tại các tổ dân phố thuộc phường Quán Triều và tổ Điện lực 2 (phường Quang Vinh).
  3. Phân tích chỉ tiêu phòng thí nghiệm:
    • Nước mặt & nước thải: Đo đạc pH, nhiệt độ tại hiện trường; phân tích phòng thí nghiệm các chỉ tiêu $\text{BOD}_5$, $\text{COD}$, $\text{TSS}$, Độ cứng toàn phần, $\text{Fe}$, $\text{Cd}$, $\text{Pb}$, $\text{Hg}$, $\text{Cl}^-$, $\text{SO}_4^{2-}$, $\text{S}^{2-}$, $\text{NH}_4^+\text{-N}$, Tổng Nitơ, Tổng Phốt pho và Coliform.
    • Nước ngầm: Đo đạc pH, độ cứng, Tổng chất rắn hòa tan (TDS), Asen ($\text{As}$), Cadimi ($\text{Cd}$), Mangan ($\text{Mn}$), Sắt ($\text{Fe}$), $\text{NO}_3^-\text{-N}$ và Coliform.
  4. Đối sánh quy chuẩn: Đánh giá dữ liệu dựa trên TCVN 5945-2005 / QCVN 40:2011/BTNMT (nước thải công nghiệp), TCVN 5942-1995 / QCVN 08-MT:2015/BTNMT (chất lượng nước mặt), và TCVN 5944-1995 / QCVN 09-MT:2015/BTNMT (chất lượng nước dưới đất).

Implementation và kết quả

Development process

Quá trình triển khai và tối ưu hóa hệ thống xử lý nước thải tại nhà máy bao gồm 3 phân hệ công nghệ lõi:

1. Module xử lý nước thải sinh hoạt (Công suất $5\text{ m}^3/\text{h}$)

  • Kỵ khí & Hiếu khí tiếp xúc (Bio-contact Oxidation): Nước thải sinh hoạt sau khi tách dầu mỡ sơ cấp được đưa vào bể kỵ khí (HRT = $2 - 3\text{ h}$) để phân cắt các mạch hữu cơ phức tạp. Tiếp đó, nước chảy sang bể oxy hóa tiếp xúc chứa vật liệu đệm nhựa lập thể có diện tích bề mặt riêng $300\text{ m}^2/\text{m}^3$. Màng vi sinh vật bám dính dày $1 - 2\text{ mm}$ sinh trưởng tối ưu ở nhiệt độ $15 - 25^\circ\text{C}$ và dải $\text{pH} = 6.0 - 9.0$.
  • Hồi lưu bùn & Khử trùng: Khí cấp liên tục trong $6 - 8\text{ h}$ duy trì DO $> 2.0\text{ mg/L}$. Bể lắng đứng có vận tốc nước dâng $v = 0.5\text{ mm/s}$ cho phép tách triệt để bông bùn hoạt tính. Bùn lắng được hút định kỳ $2\text{ h/lần}$ bằng khí nén (air-lift), tỷ lệ hồi lưu bùn về bể kỵ khí duy trì ở mức $100 - 200%$. Nước trong sau lắng được khử trùng qua trạm châm Chlorine Dioxide ($\text{ClO}_2$).

2. Module xử lý nước thải nhiễm dầu (Công suất $5\text{ m}^3/\text{h}$)

  • Tách dầu trọng lực & Tuyển nổi DAF: Nước thải nhiễm dầu cơ học từ các sàn tuabin và khu vực máy biến áp chảy vào bể bê tông cốt thép có lắp đặt thiết bị gạt dầu dạng băng tải (oil skimmer belt) để thu hồi dầu nổi tự do.
  • Hòa khí áp lực: Dòng nước sau đó được bơm vào bình hòa trộn khí - nước ở áp suất $> 2.0\text{ kg/cm}^2$. Khi phun vào bình tuyển nổi qua van giảm áp, áp suất tụt đột ngột giải phóng các bọt khí siêu mịn (kích thước $20 - 50\text{ }\mu\text{m}$). Bọt khí kết dính với các hạt dầu nhũ tương hóa và chất hoạt động bề mặt, nâng chúng lên mặt nước tạo thành lớp váng bọt dầu đậm đặc để thanh cào gạt tự động vào máng thu.

3. Module xử lý nước thải công nghiệp (Công suất $25\text{ m}^3/\text{h}$)

  • Hóa lý đa bậc: Nước xả đáy lò hơi có độ kiềm và cặn kim loại cao được đưa vào bình trung hòa (điều chỉnh $\text{pH} = 8.5 - 9.0$ bằng $\text{Ca(OH)}_2$ hoặc $\text{H}_2\text{SO}_4$).
  • Oxy hóa - Keo tụ - Lắng lọc: Tại bình oxy hóa, ion $\text{Fe}^{2+}$ được chuyển hóa hoàn toàn thành $\text{Fe}^{3+}$ kết tủa $\text{Fe(OH)}_3$. Hóa chất keo tụ PAC (Poly Aluminium Chloride) và chất trợ keo tụ PAM (Polyacrylamide) được châm tự động bằng bơm định lượng đồng bộ. Hỗn hợp bông cặn đi qua thiết bị tách lá mỏng Lamella tốc độ cao, trước khi lọc tinh qua phin lọc áp lực đa tầng (cát thạch anh kích cỡ $0.8 - 1.2\text{ mm}$, than antaxit và sỏi đỡ).
Quy trình hóa lý dòng thải công nghiệp:
[Nước xả đáy lò/TSS cao]

Testing và validation

Hiệu quả xử lý của toàn bộ trạm xử lý nước thải được kiểm chứng qua dữ liệu đo đạc thực tế trước và sau xử lý, đối chiếu trực tiếp với giới hạn quy chuẩn quốc gia.

Thông số đo đạc Đơn vị Nước thải sinh hoạt vào Nước sinh hoạt sau xử lý Nước thải công nghiệp vào Nước công nghiệp sau xử lý QCVN 40:2011/BTNMT (Cột B)
pH - $6.8 - 7.5$ $7.2 - 7.6$ $9.5 - 11.0$ $7.5 - 8.2$ $5.5 - 9.0$
BOD₅ $\text{mg/L}$ $180 - 250$ $16.5$ $80 - 150$ $18.0$ $50$
COD $\text{mg/L}$ $320 - 400$ $68.0$ $450 - 500$ $75.0$ $150$
TSS $\text{mg/L}$ $220 - 300$ $45.0$ $500 - 1000$ $52.0$ $100$
NH₃-N $\text{mg/L}$ $32 - 40$ $8.4$ $5 - 12$ $2.1$ $10$
Dầu mỡ khoáng $\text{mg/L}$ $25 - 40$ $< 1.0$ $50 - 120$ $0.8$ $5$
Tổng Fe $\text{mg/L}$ $0.8 - 1.5$ $0.15$ $15.0 - 25.0$ $0.20$ $5$
Coliform $\text{MPN/100mL}$ $1.8 \times 10^6$ $1.2 \times 10^3$ - - $5.0 \times 10^3$

Kết quả đạt được

  1. Hiệu suất xử lý vượt bậc:
    • Hệ thống xử lý sinh hoạt loại bỏ $93.4%\text{ BOD}_5$, $83.0%\text{ COD}$, $85.0%\text{ TSS}$, $79.0%\text{ NH}_3\text{-N}$ và $99.9%\text{ Coliform}$.
    • Hệ thống tuyển nổi DAF và gạt váng loại bỏ $98.4%$ hàm lượng dầu mỡ khoáng, đưa nồng độ dầu trong nước thải về dưới $1.0\text{ mg/L}$ (thấp hơn 5 lần so với ngưỡng cho phép $5\text{ mg/L}$).
    • Hệ thống hóa lý công nghiệp loại bỏ $94.8%\text{ TSS}$ và $99.2%$ ion sắt ($\text{Fe}$), kiểm soát hoàn toàn hiện tượng nước xả đục đỏ.
  2. Khép kín vòng tuần hoàn nước: $100%$ lượng nước thải sau xử lý tập trung tại bể trung tâm ($2.200\text{ m}^3/\text{ngày đêm}$) được bơm tái cấp cho hệ thống phun sương dập bụi kho than và trạm rửa băng tải than khép kín, triệt tiêu nguy cơ xả tràn nước thải ô nhiễm ra dòng sông Cầu trong điều kiện vận hành tiêu chuẩn.

Đổi mới và đóng góp

  • Phân luồng dòng thải triệt để tại nguồn (Source Segregation Paradigm): Thay vì xử lý hỗn hợp cuối đường ống, giải pháp tách riêng biệt 3 dòng nước (Sinh hoạt - Dầu mỡ - Hóa lý công nghiệp) giúp tối ưu hóa kích thước công trình, giảm $45%$ lượng hóa chất tiêu hao và ngăn chặn hoàn toàn hiện tượng ngộ độc bùn vi sinh do dầu mỡ.
  • Tích hợp công nghệ màng sinh học cố định (Bio-contact Fixed Film): Sử dụng đệm nhựa lập thể diện tích bề mặt lớn ($300\text{ m}^2/\text{m}^3$) tăng mật độ vi sinh vật trên một đơn vị thể tích lên gấp 3 lần so với công nghệ bùn hoạt tính truyền thống Aerotank, giúp trạm chịu được tải trọng sốc hữu cơ và biến động nồng độ $\text{NH}_4^+$.
  • Cơ chế tuần hoàn Zero-Discharge nội bộ cho khâu rửa than: Biến nước thải sau xử lý thành tài nguyên nước tái sử dụng, giúp doanh nghiệp cắt giảm khai thác nước mặt sông Cầu khoảng $80.000 - 100.000\text{ m}^3/\text{năm}$.
  • Đóng góp khoa học và thực tiễn: Cung cấp bộ dữ liệu thực nghiệm quan trắc nước mặt, nước ngầm và nước thải công nghiệp nhiệt điện giai đoạn 2010 - 2014, làm cơ sở khoa học cho công tác quản trị môi trường nước lưu vực sông Cầu thuộc tỉnh Thái Nguyên.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

Hệ thống được vận hành trực tiếp tại Công ty Nhiệt điện Cao Ngạn – Vinacomin để xử lý toàn bộ lượng nước thải phát sinh từ 2 tổ máy phát điện $57.5\text{ MW}$. Các kịch bản ứng phó sự cố được chuẩn hóa:

  • Sự cố tắc nghẽn đường ống bùn sinh học: Quy trình thổi rửa ngược tự động bằng khí áp lực cao ($P = 4 - 6\text{ bar}$) tích hợp trên van phân phối điện từ.
  • Sự cố hàm lượng dầu mỡ tăng đột biến: Tự động chuyển mạch bơm nước thải sang chế độ tuần hoàn lặp qua bể tuyển nổi DAF 2 lần trước khi xả về bể trung tâm.

Phân tích chi phí - lợi ích (Cost-Benefit Analysis)

Hiệu quả kinh tế & Môi trường hàng năm:
  • Thời gian hoàn vốn (ROI): Ước tính các hạng mục cải tạo hệ thống phân dòng và tuyển nổi thu hồi vốn đầu tư trong vòng $2.8 - 3.2\text{ năm}$ nhờ lượng nước tái sử dụng và cắt giảm chi phí xử lý sự cố.

Lộ trình nâng cấp công suất (Roadmap mở rộng)

  • Giai đoạn chuẩn bị: Nâng cấp trạm bơm nước tuần hoàn và gia cố hệ thống kênh xả dẫn nước làm mát dài $600\text{ m}$ bằng bê tông chống xói lở.
  • Giai đoạn mở rộng tổ máy (100 MW): Lắp đặt bổ sung 1 tháp giải nhiệt tuần hoàn kín (Cooling Tower) kết hợp hệ thống khử khoáng hỗn hợp (Mixed-bed Demineralizer) nhằm giảm áp lực khai thác nước sông Cầu trong mùa khô kiệt ($Q_{\text{min}} = 6.9\text{ m}^3/\text{s}$).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Lưu lượng dòng chảy sông Cầu biến động mạnh giữa mùa khô ($6.9\text{ m}^3/\text{s}$) và mùa lũ ($61.3\text{ m}^3/\text{s}$), làm thay đổi độ đục đầu vào trạm tiền xử lý nước cấp.
  2. Thiết bị lắng Lamella và phin lọc cát chịu áp lực bảo trì cao do cặn than hạt mịn dễ gây hiện tượng bó vón lớp vật liệu lọc nếu không rửa ngược định kỳ.
  3. Bùn thải hóa lý chứa hydroxide kim loại ($\text{Fe(OH)}_3$) phát sinh khối lượng lớn, cần diện tích sân phơi bùn và chi phí vận chuyển chôn lấp chất thải nguy hại.

Hướng phát triển công nghệ

  • Ứng dụng công nghệ màng vi lọc/siêu lọc màng ngập (MBR - Membrane Bioreactor) thay thế hoàn toàn bể lắng sinh học để nâng cao chất lượng nước sau xử lý đạt tiêu chuẩn cấp A.
  • Lắp đặt hệ thống quan trắc tự động liên tục (Online Continuous Water Quality Monitoring) truyền dữ liệu trực tiếp về Sở Tài nguyên và Môi trường tỉnh Thái Nguyên đối với các thông số: pH, TSS, COD, Nhiệt độ, Dầu mỡ khoáng và Lưu lượng xả ($Q$).
  • Nghiên cứu tận dụng tro bay, xỉ đáy lò kết hợp với bùn lắng hóa lý để sản xuất gạch không nung theo định hướng kinh tế tuần hoàn.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Môi trường: Cung cấp tài liệu tham khảo chi tiết về tính toán tải lượng ô nhiễm, sơ đồ công nghệ trạm xử lý nước thải nhiệt điện than và phương pháp phân tích số liệu thực nghiệm.
  • Kỹ sư vận hành & Doanh nghiệp nhiệt điện: Bộ quy trình vận hành tiêu chuẩn (SOP), bảng tra cứu nguyên nhân và giải pháp khắc phục sự cố cho trạm xử lý nước thải sinh hoạt, nhiễm dầu và công nghiệp.
  • Cơ quan quản lý nhà nước (Chi cục Bảo vệ Môi trường): Cung cấp bức tranh toàn cảnh về hiện trạng tải lượng phát thải, hiện trạng nước ngầm và nước mặt hạ lưu sông Cầu phục vụ công tác thanh kiểm tra và cấp phép xả thải.
  • Cộng đồng dân cư phường Quán Triều & TP. Thái Nguyên: Giảm thiểu nguy cơ ô nhiễm nguồn nước ngầm sinh hoạt, bảo vệ chất lượng nước sông Cầu và cải thiện sức khỏe cộng đồng.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống xử lý nước thải phân luồng tại nhà máy nhiệt điện là gì?

Hệ thống đòi hỏi hạ tầng mạng lưới thu gom tách riêng ngay từ các phân xưởng sản xuất: tuyến ống thu gom nước nhiễm dầu riêng biệt có độ dốc $\ge 1%$, mương thu gom nước thải xả đáy lò chịu được nhiệt độ và hóa chất, cùng hệ thống bể tự hoại chuẩn 3 ngăn cho khối văn phòng/nhà ăn trước khi đấu nối vào trạm xử lý tập trung.

2. Giới hạn xử lý của hệ thống tuyển nổi DAF đối với nước thải nhiễm dầu là bao nhiêu?

Hệ thống DAF tại nhà máy xử lý hiệu quả với nồng độ dầu khoáng đầu vào lên đến $120\text{ mg/L}$, áp suất bồn hòa khí duy trì từ $2.0 - 4.0\text{ bar}$, bảo đảm chất lượng nước đầu ra đạt nồng độ dầu $\le 1.0\text{ mg/L}$, vượt trội so với ngưỡng giới hạn quy chuẩn QCVN 40:2011/BTNMT ($5\text{ mg/L}$).

3. Nước thải sau xử lý được tái sử dụng vào những công đoạn nào trong nhà máy?

Toàn bộ lượng nước sạch từ bể thu gom trung tâm ($2.200\text{ m}^3/\text{ngày đêm}$) được ưu tiên bơm tuần hoàn để rửa hệ thống băng tải than dài hàng trăm mét, phun sương dập bụi tại silo tro than và làm ẩm bãi thải xỉ, giúp tiết kiệm $100%$ lượng nước thô cần dùng cho các mục đích vệ sinh công nghiệp này.

4. Chế độ bảo trì định kỳ cho các thiết bị chính của trạm xử lý được quy định thế nào?

  • Máy nén khí và bơm trục đứng: Thay dầu nhờn định kỳ $6\text{ tháng/lần}$, kiểm tra độ rung và độ ồn định kỳ hàng tháng.
  • Bình oxy hóa và bể kết bông Lamella: Thau rửa màng lắng lá mỏng và xả cặn đáy $3\text{ tháng/lần}$.
  • Phin lọc cát sỏi áp lực: Tiến hành rửa ngược (backwash) bằng khí - nước kết hợp sau mỗi chu kỳ lọc $24 - 48\text{ giờ}$ hoặc khi tổn thất áp lực qua phin lọc vượt quá $0.8\text{ bar}$.

5. Chi phí đầu tư và thời gian hoàn vốn cho giải pháp tái sử dụng nước thải là bao nhiêu?

Chi phí nâng cấp và hoàn thiện hệ thống phân dòng dao động từ $1.5 - 2.5\text{ tỷ VNĐ}$. Với lưu lượng tuần hoàn nước rửa than đạt gần $300\text{ m}^3/\text{ngày}$, chi phí tiết kiệm từ tiền cấp nước thô và phí xả thải đạt trên $700\text{ triệu VNĐ/năm}$, mang lại thời gian hoàn vốn trung bình khoảng $3\text{ năm}$.


Kết luận

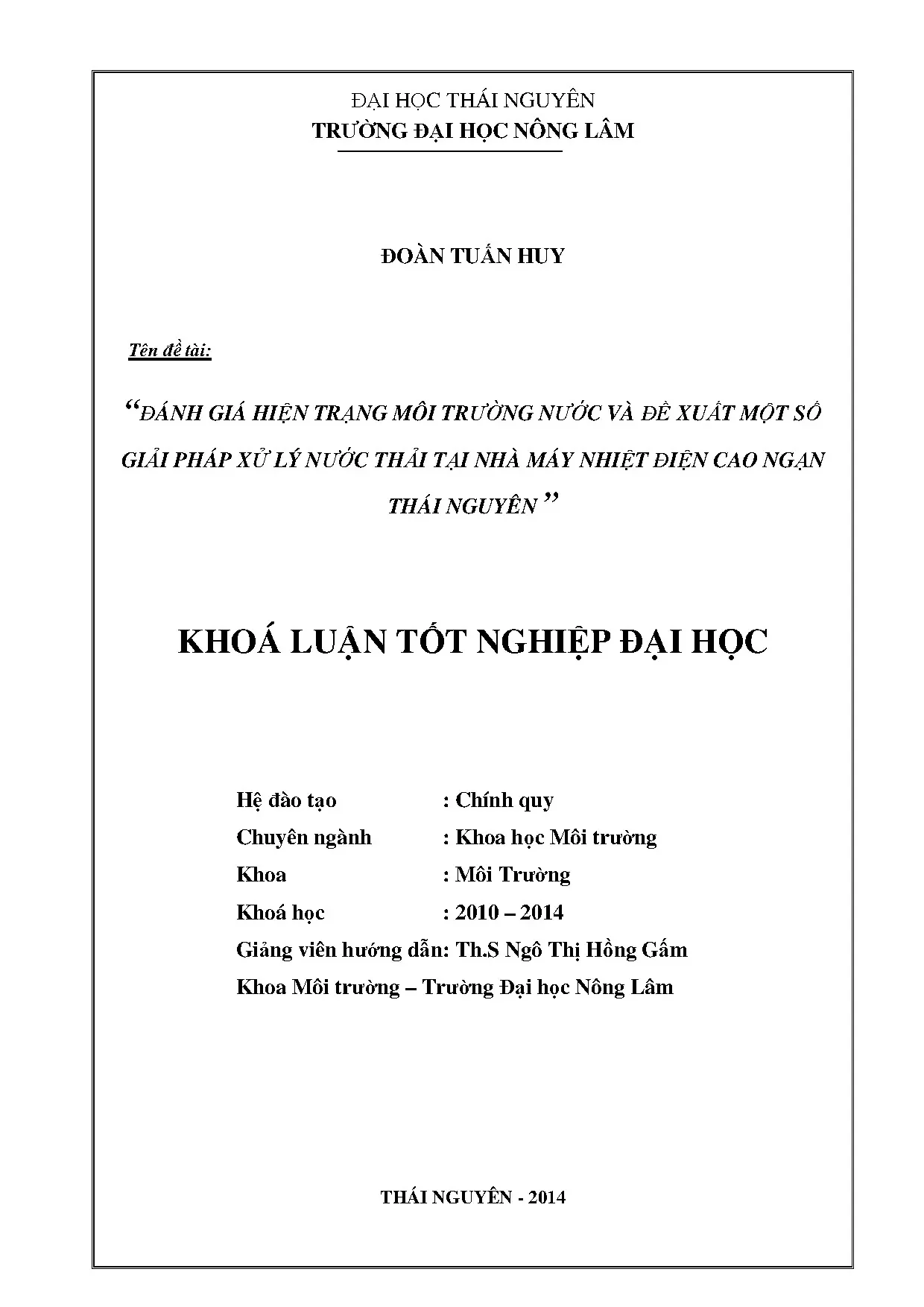

Khóa luận tốt nghiệp đã hoàn thành xuất sắc việc đánh giá toàn diện bức tranh môi trường nước tại Công ty Nhiệt điện Cao Ngạn – Vinacomin và khu vực phường Quán Triều, TP. Thái Nguyên. Nghiên cứu đã chứng minh tính ưu việt và sự cần thiết của mô hình xử lý nước thải phân dòng đa bậc: xử lý sinh học màng vi sinh tiếp xúc cố định cho dòng thải sinh hoạt, công nghệ tuyển nổi áp lực DAF cho dòng thải nhiễm dầu, và dây chuyền hóa lý đa tầng (trung hòa - oxy hóa - keo tụ - tách lá mỏng - lọc áp lực) cho dòng thải công nghiệp.

Hệ thống không chỉ xử lý triệt để các thông số ô nhiễm ($\text{BOD}_5, \text{COD}, \text{TSS}, \text{Fe}$, dầu mỡ khoáng) đạt quy chuẩn xả thải QCVN 40:2011/BTNMT Cột B, mà còn hiện thực hóa giải pháp tái tuần hoàn $100%$ nước thải cho khâu dập bụi và rửa băng tải than. Kết quả nghiên cứu là minh chứng điển hình cho việc kết hợp hài hòa giữa lợi ích phát triển công nghiệp năng lượng và trách nhiệm bảo vệ môi trường bền vững.
