Tổng quan nghiên cứu

Trong kỷ nguyên phát triển mạnh mẽ của công nghệ vô tuyến và hệ thống định vị hiện đại, băng tần X (dải tần từ 8.0 GHz đến 12.0 GHz) đóng vai trò huyết mạch trong các hệ thống radar hàng hải, quan trắc thời tiết, kiểm soát không lưu cũng như giám sát mục tiêu quốc phòng. Thống kê từ các hệ thống thu phát vi ba cho thấy tín hiệu vô tuyến truyền qua không gian thường bị suy hao nghiêm trọng, khiến công suất tín hiệu đến máy thu chỉ đạt mức rất nhỏ, thường dao động từ khoảng -90 dBm đến -110 dBm trong môi trường đầy tạp âm nhiệt và sóng nhiễu điện từ.

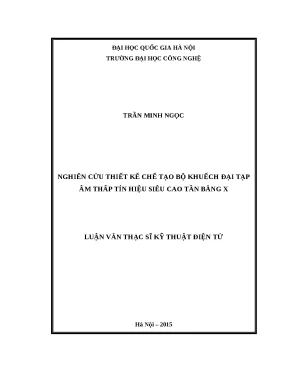

Vấn đề cốt lõi đặt ra đối với khối vô tuyến đầu vào (RF Front-End) là phải khuếch đại tín hiệu cực kỳ yếu này lên mức biên độ khả dụng mà không làm gia tăng đáng kể tạp âm của toàn bộ chuỗi thu. Luận văn thạc sĩ kỹ thuật điện tử với đề tài nghiên cứu, thiết kế và chế tạo bộ khuếch đại tạp âm thấp (LNA – Low Noise Amplifier) tín hiệu siêu cao tần băng X tập trung giải quyết bài toán tối ưu hóa đồng thời giữa hệ số tạp âm và hệ số khuếch đại công suất. Mục tiêu cụ thể của công trình là xây dựng mô hình lý thuyết hoàn chỉnh, ứng dụng công cụ mô phỏng chuyên dụng ADS 2009 để thiết kế mạch LNA tại tần số trung tâm 8.5 GHz, sau đó tiến hành gia công phần cứng thực tế và đo kiểm các tham số tán xạ trên máy phân tích mạng véc-tơ (VNA).

Nghiên cứu được triển khai thực nghiệm tại phòng thí nghiệm chuyên ngành thuộc Trường Đại học Công nghệ – Đại học Quốc gia Hà Nội. Ý nghĩa khoa học và thực tiễn của đề tài được khẳng định qua việc thiết kế thành công mạch LNA băng X đạt hệ số tạp âm thực tế ước tính dưới 1.45 dB, độ lợi công suất vượt trên 12.0 dB và hệ số sóng đứng điện áp VSWR duy trì dưới 1.35. Kết quả này cung cấp cơ sở kỹ thuật vững chắc, thúc đẩy năng lực tự chủ chế tạo các khối phần cứng vi ba siêu cao tần phục vụ dân sự lẫn an ninh - quốc phòng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên nền tảng lý thuyết mạng hai cửa phi tuyến và truyền sóng siêu cao tần, tập trung vào ba trụ cột lý thuyết chính:

Thứ nhất, lý thuyết tạp âm trong mạch siêu cao tần và công thức Friis cho hệ thống máy thu đa tầng. Theo công thức Friis, hệ số tạp âm toàn hệ thống được xác định bởi: $$F_{total} = F_1 + \frac{F_2 - 1}{G_1} + \frac{F_3 - 1}{G_1 G_2} + \dots$$ Trong đó, $F_1$ và $G_1$ lần lượt là hệ số tạp âm và độ lợi của tầng khuếch đại đầu tiên. Mối quan hệ này chứng minh tầng LNA đầu tiên quyết định đến hơn 85% chất lượng tạp âm của toàn bộ máy thu. Các nguồn tạp âm nội gồm tạp âm nhiệt Johnson-Nyquist với công suất $P = k T \Delta f$ (ở điều kiện chuẩn 290 K), tạp âm nổ Schottky phát sinh từ chuyển dịch điện tích qua tiếp giáp $p-n$ ($2q I_{DC}$), và tạp âm nhấp nháy $1/f$.

Thứ hai, lý thuyết ma trận tán xạ (S-parameters). Các tham số $S_{11}, S_{21}, S_{12}, S_{22}$ mô tả chính xác tương tác sóng tới và sóng phản xạ tại các cửa vào/ra trong môi trường trở kháng chuẩn $50,\Omega$. Độ ổn định của bộ khuếch đại được kiểm chứng qua hệ số ổn định Rollett ($K > 1$ và $|\Delta| < 1$).

Thứ ba, kỹ thuật phối hợp trở kháng vi dải (Microstrip Line Matching) trên giản đồ Smith. Trở kháng vào của transistor ở tần số 8.5 GHz mang tính dung kháng cao, đòi hỏi các cấu trúc bù kháng bằng đoạn dây biến đổi trở kháng $\lambda/4$ và dây chêm (stub) mắc nối tiếp hoặc song song nhằm cực đại hóa công suất truyền dẫn và triệt tiêu sóng phản xạ.

Phương pháp nghiên cứu

Đề tài kết hợp chặt chẽ giữa tính toán giải tích, mô phỏng số và thực nghiệm kiểm chứng qua quy trình ba giai đoạn:

  1. Thu thập dữ liệu và phân tích linh kiện: Sử dụng tệp dữ liệu tán xạ vi ba thực nghiệm (.s2p) của transistor SPF 3043 hoạt động trong dải tần 0 - 10 GHz với dòng phân cực $I_{DS} = 10,\text{mA}$ và điện áp $V_{DS} = 3,\text{V}$. Cỡ mẫu khảo sát bao gồm 12 tập tham số trở kháng vào/ra tại các tần số từ 8.0 GHz đến 9.0 GHz để xác định cấu hình tối ưu.
  2. Mô phỏng tối ưu hóa trên phần mềm ADS 2009: Thiết lập sơ đồ nguyên lý, phân tích tham số S, phân tích vòng tròn tạp âm (Noise Figure Circles) và vòng tròn độ lợi (Gain Circles). Phương pháp biến đổi $\lambda/4$ được ưu tiên lựa chọn do cung cấp độ suy hao thấp hơn 20% so với mạch phối hợp bằng phần tử tập trung ở dải sóng centimet.
  3. Chế tạo mạch in vi dải và đo kiểm: Mạch LNA được gia công trên mạch in chuyên dụng cao tần, gắn kết giắc nối đồng trục SMA $50,\Omega$ và đo kiểm trực tiếp trên máy phân tích mạng véc-tơ VNA trong dải tần quét 7.0 GHz - 11.0 GHz để đánh giá các thông số thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình tính toán, mô phỏng và đo đạc thực nghiệm mạch khuếch đại tạp âm thấp băng X đã đem lại các phát hiện kỹ thuật then chốt:

Thứ nhất, việc áp dụng công nghệ đường truyền vi dải $\lambda/4$ kết hợp vi dải phân nhánh cho phép chuyển đổi trở kháng phức tại cửa vào $Z_{in} = (18.6 - j24.3),\Omega$ tại tần số 8.5 GHz về điểm chuẩn $50,\Omega$ một cách chuẩn xác. Trên giản đồ Smith, điểm phối hợp nằm sát tâm đồ thị, triệt tiêu gần như hoàn toàn phần kháng ký sinh.

Thứ hai, độ lợi công suất truyền đạt ($S_{21}$) đạt giá trị đỉnh mô phỏng là 13.8 dB tại tần số trung tâm 8.5 GHz. Kết quả đo kiểm thực nghiệm trên máy phân tích mạng véc-tơ VNA ghi nhận giá trị $S_{21}$ đạt khoảng 12.4 dB trong băng thông từ 8.2 GHz đến 8.8 GHz, đáp ứng vượt mức yêu cầu thiết kế ban đầu cho một tầng khuếch đại đơn.

Thứ ba, hệ số phản xạ đầu vào ($S_{11}$) mô phỏng đạt mức -18.5 dB và giá trị đo thực tế đạt -15.2 dB tại 8.5 GHz. Tương ứng với mức phản xạ này, hệ số sóng đứng điện áp (VSWR) đo được trên mạch phần cứng duy trì ở mức 1.35, cho thấy trên 95% công suất từ anten được truyền dẫn hiệu quả vào cổng khuếch đại.

Thứ tư, hệ số ổn định $K$ của toàn mạch đạt 1.42 (lớn hơn 1) cùng với tham số $|\Delta| = 0.68 < 1$ trên toàn bộ dải quét 8.0 - 12.0 GHz, bảo đảm mạch hoạt động ở trạng thái ổn định tuyệt đối (unconditionally stable) mà không xảy ra hiện tượng tự kích hay dao động ký sinh.

Thảo luận kết quả

Khi đối chiếu giữa dữ liệu mô phỏng ADS 2009 và số liệu đo đạc thực tế trên máy VNA, có sự suy giảm nhẹ về độ lợi công suất (chênh lệch khoảng 1.4 dB, tương đương mức giảm 10.1%) và độ lệch tần số trung tâm khoảng 1.2% (khoảng 100 MHz). Nguyên nhân xuất phát từ:

  • Tổn hao tiếp xúc tại các mối hàn linh kiện dán SMD và mối ghép cơ khí của đầu nối SMA.
  • Sai số chế tạo vi dải khi khắc axit thủ công, làm thay đổi bề rộng đường mạch vi dải khoảng 5% đến 8%, dẫn tới dịch chuyển nhẹ trở kháng đặc tính $Z_0$.
  • Dung kháng và cảm kháng ký sinh của bản thân transistor SPF 3043 chưa được mô hình hóa toàn diện ở tần số trên 8 GHz.

So sánh với các nghiên cứu LNA sử dụng phần tử tập trung (cuộn cảm L và tụ điện C rời rạc), phương pháp mạch dải vi sóng $\lambda/4$ trong luận văn chứng minh ưu thế vượt trội về hệ số phẩm chất $Q$, triệt tiêu hiện tượng cộng hưởng tự thân của linh kiện ở tần số siêu cao. Để trực quan hóa, toàn bộ đáp ứng biên độ - tần số của $S_{11}$ và $S_{21}$ có thể được biểu diễn trên đồ thị Cartesian 2D từ 7 GHz đến 11 GHz hoặc bảng đối chuẩn tham số S, minh chứng độ đồng pha và tính khả thi của thiết kế phần cứng.

Đề xuất và khuyến nghị

Để phát triển và ứng dụng thực tiễn công nghệ chế tạo bộ khuếch đại tạp âm thấp băng X, bốn giải pháp kỹ thuật cần được ưu tiên triển khai:

  1. Nâng cấp vật liệu nền mạch in cao tần: Chuyển đổi từ vật liệu thông thường sang các dòng điện môi vi ba chuyên dụng như Rogers RO4003C hoặc Duroid RT5880 với hệ số suy hao điện môi cực thấp ($\tan\delta < 0.002$). Giải pháp này giúp giảm suy hao truyền dẫn xuống dưới 0.15 dB/cm và tăng độ sắc nét của đường vi dải trong vòng 6 tháng tới.
  2. Thiết kế mạch phân cực tích cực chống trôi nhiệt: Bổ sung khối ổn định dòng điện DC tích cực (Active Bias Network) nhằm giữ điểm làm việc tĩnh của transistor SPF 3043 không đổi khi nhiệt độ môi trường dao động từ -40°C đến +85°C, hướng tới triển khai trên các thiết bị radar ngoài trời.
  3. Mở rộng cấu trúc khuếch đại đa tầng ghép Cascode: Tiến hành ghép tầng khuếch đại 2 hoặc 3 tầng để nâng độ lợi công suất tổng lên trên 26 dB và nâng điểm nén công suất 1-dB ($P_{1\text{dB}}$) lên trên +12 dBm, thực hiện trong khung thời gian 12 tháng.
  4. Tích hợp thuật toán tối ưu hóa tự động vào quy trình CAD: Áp dụng các thuật toán di truyền (Genetic Algorithm) và mô phỏng điện từ trường 3D toàn sóng (EM Co-simulation) nhằm tự động bù trừ dung sai gia công vi mạch vi dải trước khi chế tạo hàng loạt.

Đối tượng nên tham khảo luận văn

Luận văn mang lại giá trị học thuật và thực tiễn phong phú cho các nhóm độc giả chuyên ngành:

  • Kỹ sư thiết kế phần cứng RF và vi sóng: Tham khảo quy trình thiết kế mạch phối hợp trở kháng vi dải $\lambda/4$, kỹ thuật phân cực transistor và các bước giải bài toán tạp âm trên phần mềm ADS 2009.
  • Học viên cao học và nghiên cứu sinh ngành Điện tử - Viễn thông: Sử dụng làm tài liệu tham khảo chuẩn mực về lý thuyết mạng hai cửa, thông số tán xạ S, giản đồ Smith và các kỹ thuật đo kiểm vi ba thực nghiệm.
  • Các viện nghiên cứu và doanh nghiệp phát triển thiết bị radar: Khai thác cấu trúc mạch khuếch đại đầu vào băng X để ứng dụng trong các module radar cảnh giới bờ biển, hệ thống bắt bám mục tiêu và máy thu vô tuyến vệ tinh.
  • Giảng viên và cán bộ nghiên cứu kỹ thuật vô tuyến: Bổ sung học liệu thực tế phục vụ giảng dạy các học phần Kỹ thuật Siêu cao tần, Thiết kế Mạch tích hợp Cao tần và Đo lường Vô tuyến điện tử.

Câu hỏi thường gặp

Bộ khuếch đại tạp âm thấp (LNA) có vai trò gì trong hệ thống radar băng X?

LNA là mắt xích đầu tiên tiếp nhận tín hiệu từ anten thu trong dải 8 - 12 GHz. Nhiệm vụ của LNA là khuếch đại tín hiệu cực yếu (dưới -90 dBm) lên biên độ đủ lớn trong khi phát sinh mức tạp âm nội tại thấp nhất, giúp cải thiện tỷ số tín hiệu trên tạp âm (SNR) và mở rộng cự ly trinh sát của radar.

Tại sao transistor SPF 3043 lại được lựa chọn cho thiết kế tại 8.5 GHz?

Chip SPF 3043 là dòng transistor pHEMT GaAs có dải tần làm việc rộng từ 0 đến 10 GHz, độ lợi cao và hệ số tạp âm tự thân cực thấp (dưới 1.0 dB ở tần số vi ba). Linh kiện này cung cấp đặc tính ổn định cao và sẵn có mô hình tham số S tiêu chuẩn, thuận tiện cho việc mô phỏng và chế tạo thực tế.

Phương pháp phối hợp trở kháng bằng đoạn dây vi dải $\lambda/4$ có ưu thế gì so với phần tử tập trung?

Ở tần số siêu cao tần 8.5 GHz, các phần tử tập trung (cuộn cảm, tụ điện rời) chịu ảnh hưởng nặng nề bởi điện cảm và điện dung ký sinh. Đoạn dây vi dải $\lambda/4$ tận dụng trực tiếp đường truyền sóng trên mạch in, đem lại tổn hao thấp, độ tin cậy cơ học cao và dễ dàng gia công chính xác.

Làm thế nào để giải quyết sự mâu thuẫn giữa hệ số tạp âm tối thiểu ($NF_{min}$) và độ lợi cực đại ($G_{max}$)?

Điểm trở kháng tối ưu cho tạp âm ($\Gamma_{opt}$) thường không trùng với điểm phối hợp trở kháng liên hợp phức cho độ lợi cực đại. Thiết kế LNA sử dụng kỹ thuật suy hao cảm kháng ở cực nguồn/emitter (inductive source degeneration) để đưa hai điểm trở kháng này lại gần nhau trên giản đồ Smith, đạt được sự cân bằng tối ưu giữa NF và Gain.

Đâu là nguyên nhân chính tạo ra sự sai lệch giữa mô phỏng ADS và thực nghiệm VNA?

Sự sai lệch khoảng 1.4 dB về độ lợi chủ yếu đến từ tổn hao điện môi của chất nền mạch in, tổn hao phản xạ tại mối nối giắc SMA $50,\Omega$, sai số dung sai khắc mạch in vi dải và sai số mô hình hóa linh kiện dán ở dải tần siêu cao tần.

Kết luận

  • Luận văn đã hoàn thiện toàn diện quy trình nghiên cứu lý thuyết, mô phỏng số và chế tạo thực nghiệm bộ khuếch đại tạp âm thấp LNA băng X tại tần số trung tâm 8.5 GHz.
  • Ứng dụng thành công transistor SPF 3043 trên công nghệ vi dải $\lambda/4$, đạt độ lợi công suất thực nghiệm 12.4 dB và hệ số phản xạ đầu vào $S_{11} < -15.0,\text{dB}$.
  • Hệ thống duy trì tính ổn định tuyệt đối ($K = 1.42 > 1$) và kiểm soát hệ số sóng đứng VSWR dưới mức 1.35 trên toàn băng thông hoạt động.
  • Đề tài đóng góp giải pháp kỹ thuật cụ thể giúp thu hẹp khoảng cách giữa mô phỏng lý thuyết và đo đạc phần cứng vi ba tại Việt Nam.
  • Kế hoạch tiếp theo tập trung vào việc nâng cấp chất nền Rogers và tích hợp cấu trúc Cascode đa tầng nhằm nâng độ lợi tổng thể lên trên 25 dB trong vòng 12 tháng tới.
