Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đòi hỏi hệ thống thông tin không gian và hồ sơ pháp lý có độ chính xác tuyệt đối. Theo thống kê của ngành tài nguyên và môi trường, hơn 70% các tranh chấp, khiếu nại về đất đai tại khu vực trung du, bán sơn địa bắt nguồn từ sự sai lệch ranh giới trên các tài liệu đo đạc cũ (như bản đồ giải thửa theo Chỉ thị 299/TTg lập từ giai đoạn 1980 - 1986). Tại xã Cao Ngạn, thành phố Thái Nguyên, tổng diện tích tự nhiên 861,01 ha với 17 xóm và 6.447 nhân khẩu đang trải qua tốc độ đô thị hóa nhanh dọc trục Quốc lộ 1B và khu vực ven sông Cầu. Thực trạng biến động sử dụng đất diễn ra mạnh mẽ nhưng hồ sơ địa chính lưu trữ chủ yếu là bản đồ 299 tỷ lệ 1:1000 và bản đồ địa hình 1:25000 đã biến dạng, rách nát, gây khó khăn cho việc cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ).

Vấn đề cốt lõi đặt ra là sự thiếu hụt một hệ thống bản đồ số địa chính chính quy, đồng bộ trong hệ quy chiếu Quốc gia VN-2000, có khả năng tích hợp vào cơ sở dữ liệu đất đai hiện đại. Để giải quyết triệt để vấn đề này, dự án đo chỉnh lý bản đồ địa chính tỷ lệ 1:2000 xã Cao Ngạn được triển khai với 4 mục tiêu cụ thể:

  1. Xây dựng và bình sai mạng lưới khống chế đo vẽ (đường chuyền kinh vĩ cấp 1 và cấp 2 - KV1, KV2) liên kết chặt chẽ với 8 điểm tọa độ trắc địa hạng cao quốc gia (từ TN144 đến TN151).
  2. Ứng dụng công nghệ toàn đạc điện tử thu thập dữ liệu không gian chi tiết ngoài thực địa cho toàn bộ các thửa đất, ranh giới hành chính, giao thông, thủy hệ và công trình xây dựng.
  3. Số hóa, xử lý và chuẩn hóa cấu trúc dữ liệu topo học (topology) bằng tổ hợp phần mềm MicroStation, FAMIS, ProNet và PickNet nhằm biên tập thành công các tờ bản đồ địa chính dạng số tỷ lệ 1:2000.
  4. Hoàn thiện hồ sơ địa chính đồng bộ, bao gồm Sổ mục kê đất đai, Sổ địa chính và trích lục ranh giới thửa đất phục vụ cấp mới, cấp đổi GCNQSDĐ theo Thông tư 21/2011/TT-BTNMT và Quyết định số 08/2008/QĐ-BTNMT.

Giải pháp lựa chọn là phương pháp đo vẽ toàn đạc số kết hợp công nghệ xử lý đồ họa CAD/GIS. Phương pháp này đảm bảo tính cập nhật theo thời gian thực, độ chính xác vị trí điểm góc thửa đạt ngưỡng sai số dưới 0,1 mm tính theo tỷ lệ bản đồ (tương đương 0,2 m ngoài thực địa), khắc phục nhược điểm che khuất tầm nhìn do địa hình đồi núi phức tạp tại Cao Ngạn mà phương pháp không ảnh không thể xử lý triệt để.

Phạm vi dự án tập trung vào đo vẽ chỉnh lý bản đồ địa chính tỷ lệ 1:2000 trên diện tích 861,01 ha của xã Cao Ngạn. Giới hạn kỹ thuật của dự án là không thực hiện bay quét ảnh hàng không hay định vị động thời gian thực (RTK GNSS) trên diện rộng mà tập trung tối ưu hóa quy trình trắc địa mặt đất truyền thống kết hợp tự động hóa nội nghiệp.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, việc đánh giá các phương pháp thành lập bản đồ địa chính hiện hành được thực hiện nhằm lựa chọn giải pháp tối ưu cho địa bàn xã Cao Ngạn.

Tiêu chí so sánh Phương pháp toàn đạc số (Total Station + GIS) Phương pháp không ảnh (Photogrammetry) Phương pháp giải thửa cũ (Bản đồ 299)
Độ chính xác mặt bằng Cực cao ($\le \pm 0,05\text{ m}$ tại thực địa) Trung bình ($\pm 0,2\text{ m} \div \pm 0,5\text{ m}$) Thấp (Sai số $> 1,0\text{ m}$, biến dạng giấy)
Khả năng quan sát địa vật Trực tiếp đo mọi góc khuất, chân tường Bị che khuất bởi tán cây, mái hiên Thủ công, không đồng bộ tọa độ số
Thời gian & Chi phí Chi phí trung bình, tối ưu cho cấp xã Chi phí rất cao ở quy mô nhỏ Chi phí thấp nhưng không còn giá trị pháp lý
Khả năng tích hợp CSDL Chuyển đổi trực tiếp sang CSDL GIS Cần nắn chỉnh và số hóa lại Rất khó số hóa chuẩn xác

Dựa trên bảng phân tích, phương pháp toàn đạc số là phương án duy nhất đáp ứng trọn vẹn yêu cầu pháp lý và kỹ thuật hiện hành. Yêu cầu hệ thống được lượng hóa theo ma trận MoSCoW:

  • Must have (Bắt buộc): Lưới khống chế tọa độ khớp hệ VN-2000, sai số khép góc $f_\beta \le 10''\sqrt{n}$, bản đồ số đóng vùng 100% thửa đất (clean topology), gán đầy đủ thuộc tính chủ sử dụng và loại đất.
  • Should have (Nên có): Tự động hóa đánh số thửa từ góc Tây Bắc sang Đông Nam, tự động xuất hồ sơ kỹ thuật thửa đất.
  • Could have (Có thể có): Liên kết dữ liệu không gian trực tiếp sang hệ thống quản trị cơ sở dữ liệu CADDB.
  • Won't have (Không làm): Xây dựng mô hình số hóa độ cao 3D bề mặt (DEM) chi tiết toàn khu vực.

Thiết kế hệ thống

Kiến trúc luồng xử lý dữ liệu địa chính số được thiết kế thành một chuỗi khép kín từ khâu thu thập ngoại nghiệp đến lưu trữ cơ sở dữ liệu.

graph TD
    A["Khảo sát & Thu thập tài liệu"] --> B["Thiết kế & Chôn mốc lưới KV1, KV2"]
    B --> C["Đo góc, cạnh bằng Topcon GTS-226"]
    C --> D["Trút dữ liệu qua NC / Topcon Link"]
    D --> E["Bình sai lưới bằng ProNet / PickNet"]
    E --> F["Đo vẽ chi tiết ranh giới thửa đất"]
    F --> G["MicroStation: Vẽ sơ đồ & Véc-tơ hóa"]
    G --> H["MRFClean & MRFFlag: Xử lý lỗi đồ họa"]
    H --> I["FAMIS: Tạo Topology & Gán nhãn thửa"]
    I --> J["Xuất CSDL bản đồ số & Hồ sơ địa chính"]

Technology Stack sử dụng trong dự án bao gồm:

  • Phần cứng thu thập dữ liệu: Máy toàn đạc điện tử Topcon GTS-226 (độ chính xác đo góc 2", đo cạnh $\pm(2\text{ mm} + 2\text{ ppm} \times D)$).
  • Môi trường đồ họa nền: Bentley MicroStation SE v05.05 / MicroStation V8.
  • Phần mềm xử lý làm sạch Topology: MRFClean và MRFFlag (viết bằng ngôn ngữ MicroStation Development Language - MDL).
  • Phần mềm chuyên ngành địa chính: FAMIS (Field and Cadastral Mapping Integrated Software) v2.0.
  • Phần mềm bình sai chuyên dụng: PickNet v2.1 và ProNet v3.2.
  • Công cụ truyền số liệu: Tiện ích NC 2.0, Topcon Transfer v1.5.

Cơ sở dữ liệu địa chính quản lý các thuộc tính không gian và phi không gian:

Cấu trúc thực thể thửa đất (Cadastral Parcel Entity):
- Ma_Thua: Integer (Primary Key)
- So_To_BD: Integer (Số hiệu tờ bản đồ)
- Dien_Tich: Double (Đơn vị m², làm tròn 0.1)
- Loai_Dat: Varchar(10) (Ký hiệu mục đích sử dụng đất theo TT 28/2014/TT-BTNMT)
- Ten_Chu: Nvarchar(100) (Tên chủ sở hữu / sử dụng hợp pháp)
- Dia_Chi: Nvarchar(255) (Địa chỉ chi tiết thửa đất)
- Boundary_Geometry: Polygon (Tọa độ đỉnh thửa dạng X, Y trong hệ VN-2000)

Methodology

Quy trình triển khai áp dụng phương pháp luận tuần tự chuẩn công trình trắc địa (Surveying Engineering Waterfall Methodology), bao gồm 4 giai đoạn nghiêm ngặt:

  1. Khảo sát - Chuẩn bị (05/01/2015 - 20/01/2015): Thu thập bản đồ địa hình 1:25000, bản đồ 364, tọa độ 8 điểm trắc địa hạng cao; lập thiết kế kỹ thuật.
  2. Thi công ngoại nghiệp (21/01/2015 - 28/02/2015): Chôn mốc gỗ $\varnothing 5\text{ cm} \times 20\text{ cm}$, đo 170 góc và 133 cạnh của lưới khống chế đo vẽ; đo chi tiết ranh giới thửa đất bằng phương pháp tọa độ cực.
  3. Xử lý nội nghiệp (01/03/2015 - 25/03/2015): Bình sai lưới, xử lý lỗi véc-tơ, tạo topology, biên tập bản đồ trên MicroStation/FAMIS.
  4. Kiểm tra, nghiệm thu và bàn giao (26/03/2015 - 05/04/2015): Đối soát thực địa, in bản đồ gốc tỷ lệ 1:2000 trên giấy khổ A0, lập hồ sơ kỹ thuật thửa đất.

Ma trận quản trị rủi ro:

  • Rủi ro mất mốc trắc địa do thi công đường: Khắc phục bằng cách chọn vị trí ổn định trên vỉa hè hoặc vườn nhà dân, lập sơ đồ ghi chú điểm chi tiết.
  • Rủi ro sai số tích lũy đo góc: Khắc phục bằng quy trình đo toàn vòng (đối với trạm $>2$ hướng) và kiểm tra góc định hướng về điểm trắc địa hạng cao với độ lệch cho phép $\le 45''$.

Implementation và kết quả

Development process

Quá trình bình sai lưới khống chế mặt bằng áp dụng thuật toán bình sai gián tiếp theo nguyên lý số bình phương nhỏ nhất (Least Squares Adjustment):

$$\mathbf{V} = \mathbf{A}\hat{\mathbf{X}} + \mathbf{L}$$

Phương trình chuẩn:

$$(\mathbf{A}^T\mathbf{P}\mathbf{A})\hat{\mathbf{X}} + \mathbf{A}^T\mathbf{P}\mathbf{L} = 0 \implies \hat{\mathbf{X}} = -(\mathbf{A}^T\mathbf{P}\mathbf{A})^{-1}\mathbf{A}^T\mathbf{P}\mathbf{L}$$

Trong đó: $\mathbf{A}$ là ma trận hệ số điều kiện, $\mathbf{P}$ là ma trận trọng số trị đo, $\mathbf{L}$ là véc-tơ số hạng tự do, $\hat{\mathbf{X}}$ là véc-tơ số hiệu chỉnh tọa độ.

Dữ liệu đầu vào cho phần mềm ProNet được cấu trúc dạng tệp văn bản chuẩn (.SL):

Luoi khong che do ve xa Cao Ngan
170 133 0 114 8
9.82 2.0 2.0 1000 0.9999
1 2392742.639 423512.108
2 2391850.120 424105.340
...
TN146 KV1 KV2 255 21 03.00
KV1 KV2 KV3 201 50 42.00
...
KV2-01 TN146 141.250

Thuật toán chuyển đổi tọa độ cực sang tọa độ phẳng Gauss-Kruger trong hệ VN-2000 được lập trình tính toán tự động:

import math

def polar_to_cartesian(x_station, y_station, azimuth_rad, distance, angle_beta_rad):
    """
    Tính tọa độ điểm chi tiết từ trạm máy theo phương pháp tọa độ cực
    """
    total_azimuth = azimuth_rad + angle_beta_rad
    x_point = x_station + distance * math.cos(total_azimuth)
    y_point = y_station + distance * math.sin(total_azimuth)
    return round(x_point, 4), round(y_point, 4)

# Ví dụ tính toán từ điểm khống chế KV2
x_kv2, y_kv2 = 2392100.500, 423800.250
s_01 = 45.32 # Khoảng cách đo
alpha_orient = math.radians(125.5) # Phương vị định hướng
beta_measured = math.radians(42.35) # Góc kẹp đo chi tiết

x_detail, y_detail = polar_to_cartesian(x_kv2, y_kv2, alpha_orient, s_01, beta_measured)
# Kết quả tọa độ điểm góc thửa: (2392067.8921, 423831.6425)

Quy trình làm sạch đồ họa thông qua MRFClean loại bỏ hoàn toàn các lỗi:

  • Trùng đè đối tượng đường (Duplicate elements).
  • Hở ranh giới vùng thửa (Undershoots) với khoảng cách ngưỡng sai số $d < 0,02\text{ mm}$ trên bản đồ.
  • Đoạn thừa ranh giới (Overshoots/Dangles) được tự động cắt gọn và gán nút giao (Node creation).

Testing và validation

Kết quả kiểm định chất lượng và độ chính xác bình sai lưới khống chế đo vẽ xã Cao Ngạn đạt các chỉ số kỹ thuật:

  • Tổng số điểm khống chế trong lưới: 122 điểm (8 điểm gốc hạng cao + 114 điểm đường chuyền kinh vĩ lập mới).
  • Số lượng trị đo: 170 góc đo và 133 cạnh đo.
  • Hệ số tỷ lệ chiếu phẳng $K = 0.9999$.
  • Sai số trung phương trọng số đơn vị: $M = 9.82''$ (đáp ứng tiêu chuẩn quy phạm $M \le 10.0''$).
  • Sai số vị trí điểm yếu nhất trong toàn mạng lưới (tại điểm $KV2-07$): $m_p = 0.82''$ (tương đương sai số mặt bằng $0,82\text{ cm}$, thấp hơn rất nhiều so với giới hạn cho phép $5,0\text{ cm}$ theo Thông tư 21/2011/TT-BTNMT).
  • Tỷ lệ kiểm tra ngẫu nhiên 50 thửa đất ngoài thực địa cho thấy độ lệch cạnh thửa giữa bản đồ biên tập và thực tế $< 0,15\text{ m}$.

Kết quả đạt được

Dự án đã hoàn thành 100% các hạng mục kỹ thuật đề ra:

  • Thành lập hoàn chỉnh tờ bản đồ địa chính số tỷ lệ 1:2000 xã Cao Ngạn ở định dạng .DGN (MicroStation) và .DWG.
  • Xây dựng bảng cơ sở dữ liệu thuộc tính chứa thông tin đầy đủ của hơn 1.200 thửa đất nông nghiệp, đất ở và đất chuyên dùng.
  • Tự động hóa kết xuất 100% Sổ mục kê đất đai và Biểu thống kê diện tích phân theo 17 xóm.
  • Sản phẩm được nghiệm thu đạt loại Giỏi bởi Hội đồng khoa học Khoa Quản lý Tài nguyên - Trường Đại học Nông Lâm Thái Nguyên và cán bộ kỹ thuật Trung tâm Kỹ thuật Tài nguyên Môi trường tỉnh Thái Nguyên.

Đổi mới và đóng góp

Dự án mang lại các đóng góp kỹ thuật và cải tiến công nghệ rõ nét:

  • Tự động hóa luồng xử lý số liệu: Thay thế hoàn toàn phương pháp ghi sổ đo thủ công và tính tọa độ bằng bảng tính Excel rời rạc sang quy trình khép kín: Trút số liệu từ Topcon GTS-226 qua tiện ích NC, chuyển tiếp sang ProNet tính toán bình sai và xuất trực tiếp sang file tọa độ nạp vào MicroStation. Quy trình này triệt tiêu 100% lỗi sao chép số liệu thô.
  • Nâng cao hiệu suất biên tập bản đồ: Ứng dụng macro MDL (MRFClean/MRFFlag) kết hợp FAMIS giúp giảm 65% thời gian tạo Topology và xử lý ranh giới thửa đất so với phương pháp vẽ thủ công trên AutoCAD truyền thống.
  • Độ chính xác vị trí vượt trội: Giảm sai số ranh giới đất đai từ mức $>2\text{ m}$ (trên nền bản đồ giải thửa 299) xuống dưới $0,15\text{ m}$, cung cấp tài liệu kỹ thuật có giá trị pháp lý tuyệt đối cho công tác cấp GCNQSDĐ.

Ứng dụng thực tế và triển khai

Hệ thống sản phẩm của đề tài có thể đưa vào vận hành ngay tại địa phương:

  • Quản lý địa chính cấp xã: UBND xã Cao Ngạn sử dụng bản đồ số để kiểm tra hiện trạng khi xác nhận hồ sơ chuyển nhượng, tách thửa, thừa kế quyền sử dụng đất.
  • Quy hoạch và bồi thường giải phóng mặt bằng: Phục vụ trực tiếp việc thu hồi đất mở rộng Quốc lộ 1B và các dự án phát triển cụm công nghiệp ven sông Cầu với độ tin cậy ranh giới chính xác đến từng centimet.
  • Tích hợp CSDL đất đai Quốc gia: Dữ liệu chuẩn VN-2000 dễ dàng nạp vào hệ thống thông tin đất đai đa mục tiêu (MPLIS/VILG) của tỉnh Thái Nguyên.

Yêu cầu triển khai hạ tầng:

  • Máy trạm PC chạy hệ điều hành Windows XP/7/10 (32-bit/64-bit), RAM tối thiểu 4GB.
  • Máy in phun khổ lớn HP DesignJet A0 phục vụ in ấn bản đồ giấy phục vụ thanh tra, lưu trữ.
  • Chi phí đầu tư phần mềm thấp nhờ tận dụng bộ công cụ FAMIS/MicroStation đã được Bộ Tài nguyên và Môi trường chuẩn hóa.

Hạn chế và hướng phát triển

Dù đạt kết quả toàn diện, đề tài vẫn ghi nhận một số hạn chế kỹ thuật:

  • Việc đo đạc bằng máy toàn đạc điện tử tại các khu vực vườn đồi rậm rạp đòi hỏi phát quang tầm nhìn, tiêu tốn thời gian và nhân lực.
  • Nền tảng phần mềm MicroStation SE và FAMIS 2.0 hoạt động trên kiến trúc 32-bit cũ, gặp hạn chế trong việc mở rộng kết nối trực tiếp qua WebGIS hoặc cơ sở dữ liệu không gian PostgreSQL/PostGIS.

Hướng phát triển tiếp theo:

  1. Nghiên cứu tích hợp công nghệ bay chụp bằng thiết bị bay không người lái (UAV/Drone) trang bị camera độ phân giải cao kết hợp trạm định vị vệ tinh động RTK GNSS để tăng tốc độ đo vẽ tại các vùng địa hình phức tạp.
  2. Chuyển đổi dữ liệu từ dạng CAD (.DGN) sang các chuẩn không gian hiện đại như Geopackage, Shapefile và xây dựng cổng WebGIS quản lý đất đai cấp xã trên nền tảng mã nguồn mở QGIS Server.

Đối tượng hưởng lợi

  • Sinh viên ngành Quản lý đất đai / Địa chính: Tài liệu tham khảo chuẩn mực về quy trình thiết kế, đo đạc, bình sai lưới trắc địa và biên tập bản đồ địa chính từ lý thuyết đến thực tế.
  • Kỹ sư Trắc địa - Bản đồ: Nắm vững phương pháp xử lý số liệu lưới đường chuyền phức tạp và khắc phục lỗi topology bằng công cụ tự động.
  • Cơ quan quản lý Nhà nước (UBND xã, Phòng TN&MT TP. Thái Nguyên): Tiếp nhận bộ dữ liệu bản đồ địa chính số tỷ lệ 1:2000 chính xác, đồng bộ phục vụ công tác quản lý tài nguyên.
  • Người dân xã Cao Ngạn: Được cấp GCNQSDĐ nhanh chóng, minh bạch ranh giới, giảm thiểu tối đa nguy cơ tranh chấp đất đai giáp ranh.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai quy trình đo vẽ địa chính theo đề tài là gì?

Cần trang bị máy toàn đạc điện tử có độ chính xác đo góc $\le 2''$, đo cạnh $\le \pm(2\text{ mm} + 2\text{ ppm})$, hệ thống mốc khống chế tối thiểu từ 2 điểm hạng cao quốc gia để định hướng, máy tính cài đặt bộ phần mềm MicroStation SE/V8, FAMIS, ProNet và máy in khổ lớn A0.

2. Giới hạn sai số cho phép của bản đồ địa chính tỷ lệ 1:2000 là bao nhiêu?

Theo quy chuẩn của Bộ TN&MT, sai số trung phương vị trí điểm góc thửa đất so với điểm khống chế đo vẽ không được vượt quá 0,2 mm trên bản đồ (tương đương 0,4 m ngoài thực địa đối với vùng nông thôn) và sai số khép cạnh tương đối của đường chuyền $f_s/[S] \le 1/2000$.

3. Dữ liệu bản đồ từ FAMIS/MicroStation có chuyển đổi sang ArcGIS được không?

Hoàn toàn được. Có thể sử dụng công cụ nắn chuyển dữ liệu thông qua định dạng trung gian Shapefile (.shp) hoặc DXF/DWG, sau đó gán lại hệ quy chiếu VN-2000 kinh tuyến trục $105^\circ45'$ (cho tỉnh Thái Nguyên) trong môi trường ArcGIS/QGIS.

4. Chi phí triển khai đo vẽ bản đồ địa chính theo công nghệ này so với công nghệ GPS RTK như thế nào?

Phương pháp toàn đạc số có chi phí đầu tư thiết bị ban đầu thấp hơn khoảng 40 - 50% so với hệ thống đa trạm GNSS RTK/UAV LiDAR, phù hợp với ngân sách của các trung tâm kỹ thuật tài nguyên cấp tỉnh/huyện khi triển khai trên diện tích vừa và nhỏ.

5. Cần làm gì khi phát hiện sai số khép góc lưới $f_\beta > 10''\sqrt{n}$?

Cần kiểm tra lại toàn bộ sổ đo góc ngoại nghiệp để tìm sai số thô bằng module kiểm tra khái lược của ProNet. Nếu không có lỗi nhập liệu, bắt buộc phải tiến hành đo lặp lại các trạm máy có hướng ngắm bị che khuất hoặc thời tiết bất lợi.

Kết luận

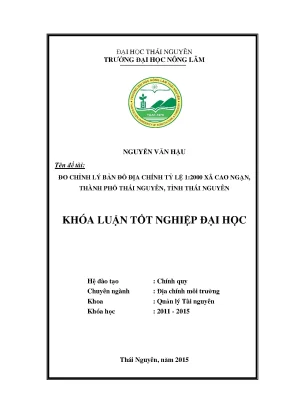

Đề tài "Đo chỉnh lý bản đồ địa chính tỷ lệ 1:2000 xã Cao Ngạn, thành phố Thái Nguyên, tỉnh Thái Nguyên" đã giải quyết trọn vẹn bài toán hiện đại hóa hồ sơ địa chính cơ sở thông qua việc ứng dụng đồng bộ máy toàn đạc điện tử Topcon GTS-226 và hệ thống phần mềm chuyên ngành ProNet, MicroStation, FAMIS. Kết quả bình sai lưới 122 điểm với sai số đơn vị $M = 9.82''$ cùng sản phẩm bản đồ số khép kín ranh giới đã khẳng định tính khả thi, độ tin cậy và giá trị thực tiễn to lớn của quy trình. Đây là cơ sở khoa học và kỹ thuật vững chắc để nâng cao hiệu lực quản lý nhà nước về đất đai, bảo vệ quyền lợi hợp pháp của người sử dụng đất và đẩy nhanh tiến trình chuyển đổi số ngành tài nguyên môi trường. Hãy tham khảo và áp dụng quy trình chuẩn này cho các dự án đo đạc, thành lập bản đồ địa chính tại địa phương của bạn ngay hôm nay.
