Giáo Trình Kỹ Thuật Sấy Nông Sản Thực Phẩm

Tổng quan về giáo trình

Giáo trình Kỹ thuật sấy nông sản thực phẩm là tài liệu học tập chuyên ngành thuộc chương trình đào tạo kỹ sư và cử nhân ngành Công nghệ Thực phẩm, Kỹ thuật Sau thu hoạch và Quá trình – Thiết bị Công nghệ Hóa chất & Thực phẩm. Tài liệu cung cấp hệ thống kiến thức nền tảng về nhiệt động lực học quá trình sấy, cơ chế liên kết và dịch chuyển ẩm trong vật liệu sinh học, phương pháp tính toán cân bằng vật chất – năng lượng, cùng nguyên lý cấu tạo và vận hành các hệ thống máy sấy công nghiệp.

Mục tiêu học tập của giáo trình nhằm trang bị cho người học:

  • Khả năng phân loại vật liệu ẩm và xác định các dạng liên kết ẩm trong cấu trúc nông sản, thực phẩm.
  • Khả năng thiết lập và giải các phương trình cân bằng vật chất, cân bằng nhiệt lượng, ứng dụng đồ thị $I-X$ (hoặc $i-X$) để tính toán quá trình sấy một cấp, nhiều cấp và tuần hoàn.
  • Khả năng phân tích động học sấy (giai đoạn tốc độ sấy không đổi và giai đoạn tốc độ sấy giảm dần) để xác định thời gian sấy và chế độ sấy công nghệ thích hợp.
  • Năng lực tính toán, lựa chọn và thiết kế các thiết bị sấy chính (đối lưu, tiếp xúc, bức xạ, thăng hoa, điện trường cao tần/vi sóng) và các thiết bị phụ trợ (calorife, quạt thông gió, buồng lắng bụi).
  • Khả năng phân tích các biến đổi chất lượng sản phẩm (hiện tượng cứng vỏ, co ngót, biến đổi màu sắc, độ hòa tan của bột thực phẩm) để tối ưu hóa quá trình chế biến.

Cấu trúc giáo trình được xây dựng tuần tự theo logic khoa học kỹ thuật: đi từ bản chất lý hóa của vật liệu và tác nhân sấy, phát triển lên mô hình tính toán nhiệt – ẩm của thiết bị, và kết thúc bằng công nghệ sấy chuyên biệt cùng các giải pháp kiểm soát chất lượng nông sản thực phẩm sau sấy.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc nội dung giáo trình được tổ chức thành các chương trọng tâm với sự liên kết chặt chẽ:

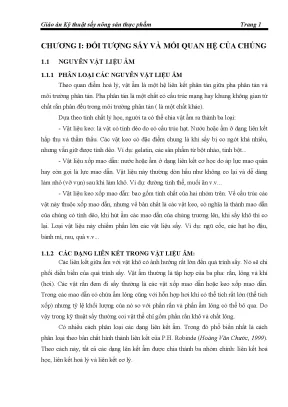

  • Chương I: Đối tượng sấy và mối quan hệ của chúng

    • Phân loại nguyên vật liệu ẩm: Phân tích vật liệu ẩm dưới góc độ hệ phân tán lý hóa, chia thành 3 nhóm đặc trưng: vật liệu keo (gelatin, tinh bột, bột nhào), vật liệu xốp mao dẫn (đường tinh thể, muối ăn) và vật liệu keo xốp mao dẫn (ngũ cốc, hạt họ đậu, rau quả, bánh mì).
    • Các dạng liên kết trong vật liệu ẩm: Phân loại theo bản chất liên kết của P.A. Rebinder, gồm liên kết hóa học (dạng phân tử hydrat hoặc liên kết ion), liên kết hóa lý (liên kết hấp phụ trên bề mặt hạt keo kích thước $10^{-9} - 10^{-7}\text{ m}$ và liên kết thẩm thấu do chênh lệch nồng độ), và liên kết cơ lý (liên kết cấu trúc, liên kết mao dẫn, liên kết dính ướt).
    • Đặc trưng trạng thái ẩm: Thiết lập công thức tính độ ẩm tuyệt đối $X = \frac{W}{m_0} \times 100(%)$, độ ẩm tương đối $w = \frac{W}{m} \times 100(%)$, mối quan hệ chuyển đổi $X = \frac{w}{1-w}$, khối lượng chất khô $m_0 = m(1-w)$, và công thức xác định lượng ẩm bốc hơi $\Delta W$.
    • Tác nhân sấy: Phân tích không khí ẩm (các thông số áp suất Dalton $P = P_{KKK} + P_{hn}$, nhiệt độ, độ ẩm tuyệt đối $\rho$, độ ẩm tương đối $\phi$, độ chứa ẩm $d = 622 \frac{P_{hn}}{P - P_{hn}}$, khối lượng riêng $\rho_{hh} = 1,29 \frac{273}{273+t}\left(1 - 0,378\frac{P_{hn}}{P}\right)$ theo nghiên cứu của Hoàng Văn Chước (1999), nhiệt dung riêng $C_{hh}$); nguyên lý và ưu nhược điểm của hệ thống sấy bằng khói lò.
    • Cân bằng ẩm: Trạng thái cân bằng ẩm $W_{cb}$, đường hấp thụ và thải ẩm đẳng nhiệt $W_{cb} = f(\phi)$, độ ẩm tới hạn $W_{th}$ tại điểm bão hòa không khí $\phi = 100%$.

  • Chương II: Cơ sở kỹ thuật sấy

    • Cân bằng vật chất và năng lượng: Thiết lập phương trình cân bằng cho máy sấy lý thuyết ($Q_{bs} = 0, Q_{tt} = 0$), xác định nhu cầu riêng về không khí $l = \frac{1}{X_3 - X_1}$ và nhu cầu riêng về nhiệt $q = \frac{i_3 - i_1}{X_3 - X_1} = \frac{di}{dx}$; phân tích cân bằng máy sấy thực tế có tính đến tổn thất nhiệt $Q_{tt}$ và nhiệt đun nóng sản phẩm.
    • Ứng dụng biểu đồ $I-X$ trong tính toán: Biểu diễn quá trình sấy cho hệ thống máy sấy một cấp, máy sấy nhiều cấp (giảm nhiệt độ đun nóng không khí), và máy sấy tuần hoàn khí thải ($m_{KKm} + m_{th} = m_{KK}$).
    • Chuyển động ẩm trong vật liệu: Hiện tượng độ dẫn ẩm theo gradient độ ẩm $m_{\Delta w} = K_w \frac{w_1 - w_2}{b}$ và hiện tượng dẫn nhiệt ẩm cản trở chuyển động của ẩm $m_{\Delta t} = K_t \frac{t_1 - t_2}{b}$; tổng lượng ẩm dịch chuyển $m_w = m_{\Delta w} - m_{\Delta t}$.
    • Động học và vận tốc sấy: Đường cong sấy $W = f(T)$ và đường cong vận tốc sấy $u = -\frac{dW}{F \cdot dT}$; phân kỳ hai giai đoạn: giai đoạn vận tốc sấy không đổi (đẳng tốc $u_1 = k_t \Delta t$) và giai đoạn vận tốc sấy giảm dần ($u_2 = k_w (W - W_{cb})$).
    • Phương pháp và thiết bị sấy: Nguyên lý cấu tạo và ứng dụng của các hệ thống sấy tự nhiên/năng lượng mặt trời; sấy đối lưu (buồng sấy, thùng sấy, lò sấy, hầm sấy, băng chuyền, thảm bọt, thùng quay, tầng sôi Torbed/spin-flash/ly tâm, khí động dạng đứng và dạng vòng, sấy phun vòi ly tâm/áp suất/khí động); máy sấy tiếp xúc (tang trống trục đơn/trục kép, sấy bằng quả cầu nóng, sấy băng chuyền/kệ chân không, sấy nổ phồng); sấy thăng hoa (AFD, chu trình làm lạnh đông, thăng hoa ở áp suất dưới 4,58 mmHg / 610,5 Pa, nhả ẩm đẳng nhiệt desorption); sấy bức xạ (đèn thạch anh, que đốt điện nicrôm, vật phát bức xạ gốm với bước sóng hồng ngoại $\lambda = 0,77 - 300,\mu\text{m}$); sấy điện trường cao tần và vi sóng (tần số 915 MHz và 2450 MHz, tính toán năng lượng hấp thụ $P = 55,61 \times 10^{-14} f E_f^2 \varepsilon''$).
    • Tính toán thiết kế thiết bị sấy: Trình tự tính toán lượng ẩm bốc hơi $\Delta W$, lượng không khí tiêu tốn $L$, lượng nhiệt tiêu tốn $Q_1$, nhiệt đun nóng sản phẩm $Q_2$, tính chọn diện tích truyền nhiệt calorife (hơi nước, lò đốt, điện trở), tính chọn quạt thông gió, tính hiệu suất nhiệt hữu ích $\eta_{hi} = \frac{q_{hi}}{q_{sd}}$ và hiệu suất chung $\eta_{chung}$.

  • Chương III: Công nghệ sấy nông sản, thực phẩm và thức ăn gia súc

    • Biến đổi chất lượng sản phẩm sấy: Phân loại các biến đổi lý học (sứt mẻ, rạn nứt), biến đổi hóa lý (biến tính keo cao phân tử), biến đổi hóa sinh (oxy hóa chất béo, sẫm màu phi enzym Maillard, phản ứng enzym) và biến đổi do vi sinh vật.
    • Biến đổi cấu trúc: Sự co ngót, nứt nãy tế bào; cơ chế hình thành hiện tượng "cứng vỏ" (case hardening) do sự di chuyển và cô đặc của chất tan ở bề mặt; các biện pháp kiểm soát chênh lệch ẩm và tốc độ bay hơi.
    • Đặc tính bột sấy và công nghệ hòa tan hóa: Đánh giá đặc tính dung lượng, độ dễ chảy, các chỉ tiêu độ thấm ướt, độ chìm, độ phân tán, độ hòa tan; kỹ thuật làm kết cục bột bằng hơi nước, thiết bị tầng sôi hoặc bổ sung chất tạo nhũ như lecithin.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống cơ sở lý thuyết kỹ thuật vững chắc:

  1. Lý thuyết hệ phân tán và liên kết ẩm: Bản chất tương tác phân tử và mao quản giữa nước và pha rắn trong các cấu trúc sinh học.
  2. Nhiệt động lực học không khí ẩm: Các định luật Dalton, phương trình trạng thái khí lý tưởng áp dụng cho hỗn hợp khí - hơi, và biểu đồ entanpi - độ chứa ẩm ($I-X$).
  3. Động học truyền nhiệt và truyền chất: Cơ chế khuếch tán ẩm nội tại (gradient nồng độ ẩm và gradient nhiệt độ) kết hợp với truyền chất bề mặt vào pha khí.

Kỹ năng phát triển

Thông qua nội dung học phần, người học hình thành các kỹ năng kỹ thuật cụ thể:

  • Kỹ năng tính toán công nghệ: Tra cứu đồ thị $I-X$, lập bảng cân bằng vật chất - nhiệt lượng cho các sơ đồ công nghệ sấy một cấp, nhiều cấp và tuần hoàn.
  • Kỹ năng thiết kế hệ thống: Tính toán kích thước thiết bị sấy, xác định diện tích bề mặt truyền nhiệt của calorife hơi nước/điện trở, tính toán trở lực và công suất quạt thông gió.
  • Kỹ năng phân tích và lựa chọn thiết bị: Căn cứ vào trạng thái pha (lỏng, sệt, hạt, lát), độ nhạy cảm nhiệt và yêu cầu kinh tế để lựa chọn phương pháp sấy tối ưu (sấy phun, tầng sôi, tang trống, vi sóng hay sấy thăng hoa).

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm

Giáo trình được thiết kế theo phương pháp diễn dịch kết hợp ứng dụng thực hành:

  • Bắt đầu từ các tiên đề nhiệt động lực học và hóa lý chất keo để xây dựng các phương trình truyền nhiệt - truyền chất.
  • Chuyển tiếp các mô hình toán học giải tích thành các công thức tính toán kỹ thuật và biểu đồ đồ họa ($I-X$, đồ thị 3 pha của nước).
  • Gắn kết lý thuyết với phân tích cấu tạo cơ khí và sơ đồ công nghệ thực tế của từng loại máy sấy.

Bài tập và case studies

  • Bài toán cân bằng nhiệt ẩm: Tính toán lượng không khí $L$, nhiệt lượng tiêu tốn $Q_{cal}$ và lượng nhiên liệu tiêu hao $B$ cho quá trình sấy một loại nông sản từ độ ẩm $w_1$ về độ ẩm $w_2$.
  • Case studies so sánh công nghệ: Đánh giá ưu nhược điểm của sấy khói lò so với sấy không khí nóng dùng calorife gián tiếp; phân tích kinh tế - kỹ thuật giữa sấy phun kết hợp tầng sôi và sấy tang trống trong sản xuất sữa bột và tinh bột biến tính.

Thực hành và phương pháp đánh giá

  • Thí nghiệm sấy thực hành: Tiến hành sấy thực nghiệm trên mô hình buồng sấy đối lưu hoặc sấy tầng sôi; đo đạc nhiệt độ bầu khô, nhiệt độ bầu ướt; cân khối lượng mẫu theo chu kỳ thời gian để vẽ đường cong sấy $W = f(T)$ và xác định điểm tới hạn $W_{th}$.
  • Đánh giá học phần: Kết hợp giữa bài tập lớn/đồ án thiết kế hệ thống sấy nông sản (tính toán chi tiết máy sấy, calorife, chọn quạt, buồng lắng), các bài kiểm tra định kỳ về động học sấy và thi lý thuyết kết thúc học phần.

Hướng dẫn tự học

  • Người học cần tự rèn luyện kỹ năng tra cứu đồ thị $I-X$ để xác định nhanh các thông số điểm sương, độ ẩm tương đối $\phi$, entanpi $i$ và độ chứa ẩm $d$.
  • Rà soát các thông số kỹ thuật tiêu chuẩn từ bảng lựa chọn phương pháp sấy (Bảng 2.2 trong tài liệu) để áp dụng vào tính toán kích thước công nghiệp.

Điểm nổi bật và cập nhật

  • Tính hệ thống và chuyên sâu về phân loại liên kết: Phân chia rành mạch các dạng liên kết ẩm (hóa học, hấp phụ, thẩm thấu, cấu trúc, mao dẫn, dính ướt) và chỉ rõ phạm vi tách ẩm trong kỹ thuật sấy thực phẩm (chỉ tác động lên liên kết hóa lý và cơ lý, không tách ẩm liên kết hóa học).
  • Cập nhật đầy đủ các công nghệ sấy công nghiệp đặc thù:
    • Sấy tầng sôi nâng cao: Tích hợp các kiểu thiết kế đặc biệt như máy sấy Torbed (tốc độ truyền nhiệt - truyền chất cao, có bộ vi xử lý điều khiển dùng nướng/rang hạt), máy sấy spin-flash (buồng sấy gắn rotor tiếp tuyến đáy sấy được mẫu nhão/dính như thịt cua, kẹo gôm), máy sấy tầng sôi ly tâm.
    • Sấy thảm bọt (Foam-mat drying): Kỹ thuật tạo bọt bền với khí nitơ hoặc không khí, giúp tốc độ sấy nhanh gấp 3 lần sấy lỏng thông thường trên băng chuyền.
    • Sấy thăng hoa nhanh (AFD - Accelerated Freeze Drying): Phân tích quy trình 2 giai đoạn (thăng hoa băng đá dưới $4,58\text{ mmHg}$ và nhả ẩm đẳng nhiệt desorption về độ ẩm $2%$).
    • Sấy điện trường cao tần và vi sóng: Đưa ra công thức tính toán chính xác tổn hao điện môi $\varepsilon''$ (loss factor) và chiều sâu thâm nhập bức xạ $D = \frac{\lambda_0}{2\pi(\varepsilon'')^{1/2}}$.
  • Liên kết chặt chẽ với chất lượng hóa sinh của sản phẩm: Phân tích bản chất hiện tượng "cứng vỏ" (case hardening), cơ chế tái kết tụ bột hòa tan hóa (instant powders) và kiểm soát biến tính nhiệt của protein, tinh bột, chất béo trong quá trình làm khô.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Sinh viên các năm cuối chuyên ngành Công nghệ Thực phẩm, Kỹ thuật Sau thu hoạch, Công nghệ Sinh học, Kỹ thuật Hóa học cần tài liệu phục vụ môn học Kỹ thuật sấy và thực hiện Đồ án môn học Quá trình & Thiết bị.
  • Học viên cao học và nghiên cứu sinh: Sử dụng tài liệu để nghiên cứu sâu về mô hình truyền nhiệt - truyền chất trong môi trường xốp, tối ưu hóa động học quá trình sấy và nghiên cứu công nghệ sấy chân không, thăng hoa, vi sóng.
  • Giảng viên: Sử dụng làm đề cương bài giảng chuẩn, xây dựng ngân hàng câu hỏi bài tập tính toán thiết bị sấy, hướng dẫn thí nghiệm và đồ án thiết kế thiết bị chế biến thực phẩm.
  • Kỹ sư và cán bộ kỹ thuật tại doanh nghiệp: Tài liệu tham khảo hữu ích cho việc tính toán cải tiến hiệu suất nhiệt của lò sấy, thiết kế hệ thống sấy tầng sôi, sấy phun công nghiệp và xử lý sự cố chất lượng nông sản sấy trong thực tế sản xuất.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn cho sinh viên, học viên cao học, giảng viên thuộc khối ngành Công nghệ Thực phẩm, Kỹ thuật Sau thu hoạch, Kỹ thuật Nhiệt và các kỹ sư vận hành hệ thống sấy công nghiệp.

2. Cần kiến thức nền nào để học tốt giáo trình này?

Người học cần nắm vững kiến thức về Toán cao cấp (giải phương trình vi phân), Vật lý đại cương (nhiệt học, cơ học chất lưu), Hóa lý (hệ keo, hiện tượng bề mặt) và các nguyên lý cơ bản của môn học Truyền nhiệt – Truyền khối.

3. Điểm khác biệt của giáo trình này so với các giáo trình kỹ thuật sấy thông thường là gì?

Giáo trình tập trung chuyên sâu vào đối tượng nông sản và thực phẩm. Bên cạnh việc tính toán nhiệt kỹ thuật, tài liệu đi sâu vào phân tích cấu trúc keo xốp mao dẫn, các dạng biến đổi chất lượng sinh hóa (phản ứng Maillard, oxy hóa chất béo, độ dẫn nhiệt ẩm), hiện tượng cứng vỏ và các công nghệ chuyên biệt như sấy phun, sấy thảm bọt, sấy tầng sôi Torbed, sấy thăng hoa AFD.

4. Làm sao để tự học và ứng dụng các công thức tính toán trong giáo trình hiệu quả?

Người học nên kết hợp đọc lý thuyết với việc thực hành vẽ và tra cứu trên biểu đồ $I-X$ không khí ẩm. Tiếp theo, áp dụng tuần tự 7 bước tính toán thiết kế thiết bị sấy được trình bày ở Chương II (tính $\Delta W \rightarrow L \rightarrow Q \rightarrow$ chọn calorife $\rightarrow$ quạt thông gió $\rightarrow$ tính hiệu suất $\eta$).

5. Có những công cụ bổ trợ nào cần chuẩn bị kèm theo giáo trình?

Cần chuẩn bị biểu đồ entanpi - hàm ẩm ($I-X$) của không khí ẩm, đồ thị ba pha của nước, các bảng tra cứu nhiệt dung riêng, khối lượng riêng và áp suất hơi nước bão hòa ở các khoảng nhiệt độ khác nhau.

Kết luận

Giáo trình Kỹ thuật sấy nông sản thực phẩm cung cấp cơ sở khoa học và phương pháp tính toán kỹ thuật toàn diện về quá trình làm khô nông sản, thực phẩm. Nội dung sách gắn kết chặt chẽ giữa hiện tượng truyền nhiệt - truyền chất lý thuyết với các giải pháp thiết kế thiết bị công nghiệp thực tế.

Lộ trình học tập khuyến nghị:

  1. Nắm vững bản chất liên kết ẩm và nhiệt động học không khí ẩm ở Chương I.
  2. Thực hành thuần thục các phép tính cân bằng vật chất, cân bằng năng lượng và tra cứu biểu đồ $I-X$ ở Chương II.
  3. Nghiên cứu cấu tạo, tiêu chí lựa chọn các hệ thống máy sấy công nghiệp và ứng dụng kiểm soát biến đổi chất lượng sản phẩm nông sản thực phẩm ở Chương III.

Tài liệu tham khảo bổ trợ: Các công trình nghiên cứu về kỹ thuật sấy của PGS.TS. Hoàng Văn Chước (1999) và các sổ tay quá trình – thiết bị công nghệ hóa chất & thực phẩm.
