Tổng quan về giáo trình

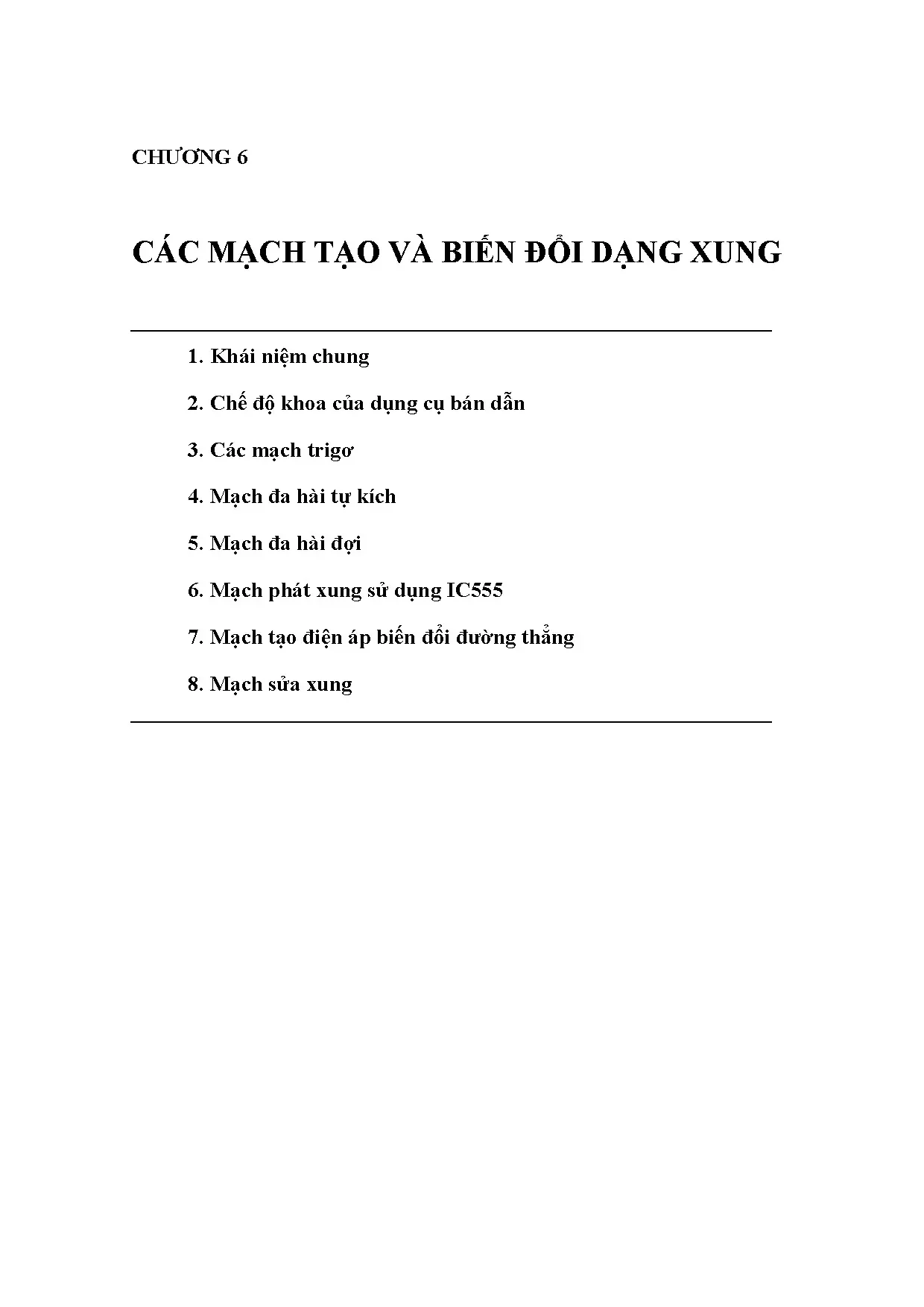

Tài liệu học thuật này tập trung vào nội dung "Chương 6: Các mạch tạo và biến đổi dạng xung", thuộc học phần Kỹ thuật xung – số trong chương trình đào tạo kỹ sư các ngành Kỹ thuật Điện tử, Tự động hóa và Kỹ thuật Tin học. Nội dung chương giữ vai trò cấu nối trung gian giữa kỹ thuật điện tử tương tự và kỹ thuật số, cung cấp cơ sở phân tích chế độ làm việc gián đoạn của mạch điện tử.

Mục tiêu học tập của giáo trình bao gồm:

  • Nắm vững khái niệm về tín hiệu xung, các tham số đặc trưng của dãy xung ($T_x, f_x, Q_x, \gamma, t_x, t_{s1}, t_{s2}, S_s, \delta$) và quá trình quá độ trong mạch.
  • Phân tích nguyên lý hoạt động ở chế độ khóa của các dụng cụ bán dẫn rời rạc (BJT, FET) và vi mạch tích hợp tuyến tính (Op-Amp).
  • Tính toán thiết kế và xác lập giản đồ thời gian cho các mạch chức năng: mạch so sánh một ngưỡng/hai ngưỡng, mạch Trigơ (Flip-Flop), Trigơ Schmitt, mạch đa hài tự kích, mạch đa hài đợi, mạch định thì IC555, mạch tạo điện áp răng cưa và mạch sửa xung.

Cấu trúc tài liệu được thiết lập theo phương pháp quy nạp giải tích: bắt đầu từ việc thiết lập các mô hình toán học và tham số tín hiệu gián đoạn, chuyển sang khảo sát đặc tuyến phi tuyến của linh kiện đóng cắt bằng phương pháp tuyến tính hóa từng đoạn, và kết thúc bằng việc phân tích cấu trúc nguyên lý của từng dạng mạch cụ thể. Điểm đặc thù của tài liệu là sự tích hợp chặt chẽ giữa hệ phương trình vi phân mô tả quá trình nạp/phóng năng lượng của tụ điện với giản đồ điện áp theo thời gian tại các nút mạch quan trọng.

Nội dung kiến thức cốt lõi

+---------------------------------------------------------------------------------------+
|                 CẤU TRÚC LOGIC CỦA KỸ THUẬT TẠO VÀ BIẾN ĐỔI DẠNG XUNG                 |
+---------------------------------------------------------------------------------------+
                                           |
                                           v
  +-----------------------------------------------------------------------------------+
  | 1. Cơ sở tín hiệu xung & Chế độ khóa bán dẫn (BJT, FET, Op-Amp, Mạch so sánh)     |
  +-----------------------------------------------------------------------------------+
                                           |
                    +----------------------+----------------------+
                    |                                             |
                    v                                             v
  +-----------------------------------+         +-------------------------------------+
  | 2. Mạch tạo dao động xung vuông   |         | 3. Mạch quét & biến đổi dạng sóng   |
  | - Trigơ (RS Flip-Flop, Schmitt)   |         | - Điện áp răng cưa (Tích phân,      |
  | - Đa hài tự kích (BJT, Op-Amp)    |         |   Nguồn dòng, BAĐB, Bù áp Bootstrap)|
  | - Đa hài đợi (Rơle thời gian)     |         | - Mạch sửa xung (Op-Amp, Vi phân,   |
  | - Định thì chuyên dụng IC555      |         |   Diode Zener cho Thyristor)        |
  +-----------------------------------+         +-------------------------------------+

Các chương/chủ đề chính

Nội dung văn bản bao gồm 8 phần kiến thức kỹ thuật cơ bản:

  1. Khái niệm chung và tham số xung (§1): Phân loại tín hiệu liên tục (tương tự) và gián đoạn (xung/số). Định lượng các tham số dãy xung: chu kỳ lặp lại $T_x$, tần số $f_x = 1/T_x$, độ rỗng $Q_x = T_x/t_x$, hệ số đầy $\gamma = t_x/T_x = 1/Q_x$, độ rộng xung $t_x$, biên độ cực đại $U_m$, độ rộng sườn trước $t_{s1}$ (từ $0,1U_m$ đến $0,9U_m$), độ rộng sườn sau $t_{s2}$ (từ $0,9U_m$ đến $0,1U_m$), độ dốc sườn $S_{s1} = U_m/t_{s1}$, và độ sụt đỉnh tương đối $\delta = \Delta U / U_m$. Quy ước mức logic trạng thái có xung mức cao $U_H \approx \frac{1}{2}E$, mức thấp $U_L$, và dải cấm $U_L < u_{ra} < U_H$.

  2. Chế độ khóa của dụng cụ bán dẫn (§2): Phân tích cơ chế đóng mở của BJT với thời gian chuyển trạng thái nhanh ($10^{-9} - 10^{-6}\text{s}$) giữa hai vùng bão hòa ($u_{ra} \le U_L \approx 0,2 - 0,4\text{V}$) và cắt dòng ($u_{ra} \approx E$). Phân tích chế độ khóa của Op-Amp qua mạch so sánh 1 ngưỡng, bộ so sánh 2 ngưỡng kết hợp cổng logic AND, và bộ so sánh tổng $u_1 + u_2 = 0$ dùng để so sánh điện áp điều khiển $u_{đk}$ với điện áp răng cưa $u_{rc}$. Khảo sát các vi mạch so sánh chuyên dụng như $\mu\text{A}710, \mu\text{A}110, \text{LM310-339}, \text{NE521}$ có tốc độ chuyển trạng thái đạt cỡ $\text{V/ns}$.

  3. Mạch Trigơ (§3):

    • Trigơ đối xứng RS dùng Transistor: Cơ chế hồi tiếp dương xác lập hai trạng thái ổn định bền $Q=1, \overline{Q}=0$ hoặc $Q=0, \overline{Q}=1$; trạng thái cấm $R=S=1$.
    • Trigơ Schmitt dùng Transistor: Tạo trễ chuyển mạch $\Delta U_{tr\tilde{e}} = u_{vđóng} - u_{vngắt}$; cấu trúc ghép Emitter vi sai giúp tránh bão hòa, nâng tần số chuyển mạch lên mức 100MHz.
    • Trigơ Schmitt dùng Op-Amp: Thiết lập dạng đảo với ngưỡng lật $U_{Pmax} = \frac{R_1}{R_1+R_2}U_{ra(max)}^+$ và dạng không đảo với độ trễ $\Delta U_{tr\tilde{e}} = \frac{R_1}{R_2}(U_{ra(max)}^+ - U_{ra(max)}^-)$.

  4. Mạch đa hài tự kích (§4):

    • Đa hài BJT: Hoạt động theo nguyên lý phóng nạp chéo qua tụ $C_1, C_2$ và điện trở cực gốc $R_{B1}, R_{B2}$; chu kỳ dao động đối xứng $T = 2\tau\ln 2 \approx 1,4RC$.
    • Đa hài Op-Amp ($\mu\text{A}741$): Giải phương trình vi phân quá độ nạp/phóng qua $R, C$ giữa hai mức ngưỡng của Trigơ Schmitt; chu kỳ xác định bởi $T = 2RC\ln(1 + 2R_1/R_2) \approx 2,2RC$ khi $R_1=R_2$. Điều chỉnh độ bất đối xứng thông qua nhánh điốt $D_1-R_3$ và $D_2-R_4$.

  5. Mạch đa hài đợi (§5): Cấu trúc mạch một trạng thái ổn định bền (chế độ chờ) và một trạng thái không bền kéo dài $t_x$. Mạch BJT cho độ rộng xung $t_x = RC\ln 2 \approx 0,7RC$. Mạch Op-Amp xác định thời gian tạo xung $t_x = RC\ln(1 + R_1/R_2)$ và thời gian hồi phục $t_{hp} = RC\ln(1 - \beta)$, thỏa mãn điều kiện làm việc $t_x + t_{hp} < T_v$.

  6. Mạch tạo xung vuông dùng IC555 (§6): Khảo sát sơ đồ chân và cấu trúc bên trong gồm thang phân áp $3 \times 5\text{k}\Omega$ tạo hai ngưỡng $\frac{1}{3}U_{CC}$ và $\frac{2}{3}U_{CC}$, hai bộ so sánh $A_1, A_2$, Trigơ RS, transistor xả điện $T$ (chân 7) và transistor Reset $T_0$ (chân 4, ngưỡng $1,4\text{V}$). Thiết kế mạch đa hài tự kích với thời gian nạp $t_n = \ln 2 (R_A + R_B)C \approx 0,7(R_A + R_B)C$, thời gian phóng $t_p = \ln 2 R_B C \approx 0,7 R_B C$, và chu kỳ tổng $T = 0,7(R_A + 2R_B)C$.

  7. Mạch tạo điện áp răng cưa (§7): Khảo sát các tham số xung quét: biên độ $U_m$, thời gian quét thuận $t_q$, thời gian quét ngược $t_{hp}$, hệ số sử dụng nguồn $\xi = U_m/E$, và hệ số không đường thẳng $\beta = \frac{u_q'(0) - u_q'(t_q)}{u_q'(0)} \times 100%$. Phân tích các phương pháp ổn định dòng nạp $i_C(t) = \text{const}$:

    • Mạch tích phân RC đơn giản.
    • Mạch nạp qua khâu ổn dòng Transistor bazơ chung bù nhiệt bằng diode Zener $D_Z$, điều khiển đồng bộ qua biến áp BAĐB.
    • Mạch bù điện áp hồi tiếp dương (Bootstrap) dùng tụ $C_2$.
    • Mạch tích phân thuật toán Op-Amp một cực tính và hai cực tính thỏa mãn điều kiện tuyến tính $R_2/R_1 = R_4/R_3$, cho phương trình điện áp $u_C(t) = \frac{1}{R_3 C}(E - E_0)t$.

  8. Mạch sửa xung (§8): Phương pháp biến đổi dạng sóng xung không làm trễ thời điểm xuất hiện xung gốc, ứng dụng tầng vi phân kết hợp Op-Amp và diode Zener để phục vụ kích mở linh kiện bán dẫn công suất (Thyristor).

Kiến thức nền tảng được xây dựng

Văn bản xây dựng hệ thống kiến thức dựa trên các nền tảng giải tích mạch:

  • Phương pháp tuyến tính hóa từng đoạn: Thay thế đặc tuyến truyền đạt phi tuyến thực tế của đèn điện tử, BJT, FET bằng các đoạn thẳng gãy để tính toán chế độ đóng/cắt.
  • Lý thuyết quá trình quá độ trong mạch RC: Phương trình vi phân tích phân mô tả đáp ứng điện áp $u_C(t) = u_C(\infty) + [u_C(0) - u_C(\infty)]e^{-t/\tau}$.
  • Nguyên lý cân bằng động và nguồn dòng không đổi: Ứng dụng quan hệ $u_C(t) = \frac{1}{C}\int i_C(t)dt = \frac{I_C}{C}t$ để tạo tín hiệu quét tuyến tính bậc nhất.

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật: Xác định thông số điện trở phân cực cực gốc $R_B$ cho BJT bão hòa sâu dựa trên hệ số khuếch đại $\beta$ và hệ số dự trữ; tính toán chọn các giá trị linh kiện định thì $R, C, R_A, R_B, W_R$ để đạt chu kỳ $T$, tần số $f$ và độ đầy $\gamma$ mong muốn.
  • Kỹ năng phân tích mạch: Đọc hiểu và đối chiếu giản đồ thời gian điện áp tại nhiều điểm đo ($u_{vào}, u_{B1}, u_{C1}, u_N, u_P, u_{ra}$) qua các mốc thời gian quá độ $t_0, t_1, t_2, t_3$.
  • Kỹ năng thiết kế hệ thống: Tích hợp khối so sánh, khối quét răng cưa và khối định thì phục vụ các hệ thống đo lường (máy hiện sóng CRT) và điều khiển công suất.

Phương pháp giảng dạy và học tập

+---------------------------------------------------------------------------------------+
|                   TIẾN TRÌNH SƯ PHẠM VÀ PHÂN TÍCH MẠCH XUNG                           |
+---------------------------------------------------------------------------------------+
  [1. Thiết lập mô hình mạch]
         |--> Nhận diện cấu trúc linh kiện (BJT, Op-Amp, IC555) và nhánh hồi tiếp
  [2. Xác định điều kiện biên]
         |--> Trạng thái tĩnh ban đầu (Cắt dòng/Bão hòa; Điện áp tụ u_C(0))
  [3. Giải phương trình quá độ]
         |--> Thiết lập biểu thức nạp/phóng năng lượng u(t) theo hằng số thời gian tau = RC
  [4. Chuẩn hóa giản đồ xung]
         |--> Xác định các mốc lật trạng thái và vẽ dạng sóng điện áp theo thời gian

Phương pháp tiếp cận sư phạm (Pedagogical approach)

Giáo trình triển khai bài giảng kết hợp giữa chứng minh giải tích toán học và mô hình hóa trạng thái vật lý của linh kiện:

  1. Mô hình hóa lý thuyết: Thiết lập phương trình vi phân cấp 1 mô tả sự biến thiên điện áp trên tụ điện $C$ tại đầu vào vi mạch Op-Amp: $\frac{du_N}{dt} = \frac{U_{ra,max} - u_N}{RC}$.
  2. Suy diễn giải tích: Giải phương trình vi phân với điều kiện đầu để suy ra nghiệm giải tích chính xác, từ đó chuẩn hóa thành công thức tính chu kỳ xung $T = 2\tau\ln(1 + 2R_1/R_2)$.
  3. Minh họa trực quan: Đối chiếu trực tiếp từng pha nạp/phóng của linh kiện với các bước nhảy trạng thái trên giản đồ thời gian $u(t)$.

Bài tập ví dụ và bài tập thực hành

  • Bài toán tính phân cực khóa BJT: Xác định điện trở bazơ $R_B$ để $u_v = 1,5\text{V}$ thì $u_{ra} \le 0,4\text{V}$. Với thông số $I_{Cbh} = 1\text{mA}, \beta = 100 \Rightarrow I_{Bbh} = 10\mu\text{A}$. Chọn dòng dự trữ gấp 10 lần ($I_B = 100\mu\text{A}$) và $U_{BE} = 0,6\text{V}$, ta tính được $R_B = \frac{1,5\text{V} - 0,6\text{V}}{100\mu\text{A}} = 9\text{k}\Omega$.
  • Thiết kế mạch định thì IC555: Tính chọn $R_A, R_B, C_1$ để thay đổi chu kỳ $T$ độc lập thông qua việc bố trí điốt $D_1$ mắc song song với $R_B$, đưa công thức thời gian nạp về $t_n \approx 0,69R_A C$.
  • Tính toán độ trễ Trigơ Schmitt: Xác định khoảng dịch chuyển điện áp $\Delta U_{tr\tilde{e}} = u_{vđóng} - u_{vngắt}$ khi thay đổi tỷ số phân áp hồi tiếp $R_1/(R_1 + R_2)$.

Phương pháp đánh giá và hướng dẫn tự học

  • Đánh giá năng lực: Kiểm tra khả năng giải tích mạch quá độ qua việc tính toán các tham số $t_q, t_{hp}, \beta$ của mạch xung răng cưa; vẽ chính xác giản đồ điện áp ra $u_{ra}(t)$ tương ứng với tín hiệu kích thích đầu vào $u_{vào}(t)$.
  • Quy trình tự học: Sinh viên cần phân tích hoạt động của mạch theo 4 bước tuần tự:
    1. Xác định trạng thái ban đầu khi chưa có xung kích;
    2. Xác định tác động của xung kích lên tiếp giáp $P-N$ hoặc đầu vào đảo/không đảo;
    3. Tính toán phương trình phóng/nạp năng lượng của tụ điện $C$;
    4. Xác định điều kiện lật trạng thái và thời gian hồi phục của sơ đồ.

Điểm nổi bật và thông số kỹ thuật

Mở rộng cấu trúc phần tử đóng cắt

Tài liệu so sánh chi tiết giữa việc thực thi chức năng xung bằng linh kiện bán dẫn rời rạc (Transistor silic nhãn hiệu C828, C945) và việc sử dụng các IC chuyên dụng:

  • Op-Amp chuẩn ($\mu\text{A}741$) có giới hạn tốc độ tăng điện áp ra cỡ $\text{V}/\mu\text{s}$, thích hợp cho dải tần thấp ($< 1000\text{Hz}$).
  • Các IC so sánh điện áp chuyên dụng ($\mu\text{A}710, \mu\text{A}110, \text{LM310-339}, \text{NE521}$) nâng tốc độ chuyển biến trạng thái lên cỡ $\text{V/ns}$.
  • Khảo sát cấu trúc vi mạch định thời kinh điển IC555 tích hợp sẵn bộ chia áp chuẩn, hai bộ so sánh ngưỡng và tầng lái dòng ngõ ra.
Linh kiện / Mạch Loại phần tử Thời gian chuyển mạch / Tần số tối đa Ứng dụng đặc trưng trong văn bản
BJT (C828, C945) Bán dẫn rời rạc $10^{-9} - 10^{-6}\text{s}$ Khóa điện tử, Đa hài tự kích, Trigơ RS
Schmitt vi sai ghép Emitter Mạch BJT vi sai Lên đến $100\text{MHz}$ Chuyển đổi sóng sin thành xung vuông
Op-Amp $\mu\text{A}741$ Vi mạch khuếch đại thuật toán Tốc độ tăng $\approx \text{V}/\mu\text{s}$ ($f < 1000\text{Hz}$) Mạch so sánh 1-2 ngưỡng, Đa hài tự kích
IC So sánh chuyên dụng $\mu\text{A}710, \text{LM310-339}, \text{NE521}$ Tốc độ chuyển trạng thái $\approx \text{V/ns}$ Bộ so sánh xung đòi hỏi độ chính xác cao
Vi mạch định thì 555 IC định thì chuyên dụng Phụ thuộc hằng số $RC$ ngoài Phát xung vuông, định thời gian trễ

Gắn kết ứng dụng thực tế

  • Ống tia điện tử (CRT): Ứng dụng điện áp quét răng cưa để điều khiển lệch chùm tia điện tử trong máy hiện sóng và máy thu hình. Đòi hỏi khắt khe về hệ số không đường thẳng $\beta \approx 0,1 - 10%$ (trong máy hiện sóng $\beta \le 10%$, truyền hình $\beta \le 5%$, radar $\beta \le 0,1%$).
  • Đồng bộ hóa trong điều khiển công nghiệp: Sử dụng biến áp đồng bộ (BAĐB) trích xuất điện áp xoay chiều $u_{đb}$ để điều khiển khóa chuyển mạch bán dẫn, kết hợp tầng vi phân và Op-Amp tạo xung nhọn sửa dạng kích mở van công suất Thyristor.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên đại học năm thứ 2 hoặc năm thứ 3 thuộc các ngành Kỹ thuật Điện, Điện tử – Viễn thông, Kỹ thuật Điều khiển và Tự động hóa, Kỹ thuật Máy tính.
  • Kiến thức tiên quyết (Prerequisites):
    • Học phần Lý thuyết Mạch điện: Nắm vững định luật Kirchhoff, định lý Thevenin/Norton, và bài toán phân tích mạch quá độ cấp 1 (mạch vi phân/tích phân $RC$).
    • Học phần Linh kiện điện tử / Điện tử tương tự: Hiểu rõ cấu tạo, nguyên lý phân cực, đặc tuyến V-A của Diode, BJT, FET và mô hình lý tưởng của khuếch đại thuật toán (Op-Amp).
    • Học phần Toán giải tích: Kỹ năng giải phương trình vi phân tuyến tính cấp 1.
  • Giảng viên và nghiên cứu viên: Sử dụng các sơ đồ nguyên lý chuẩn, phương trình phân tích và bài toán thiết kế mẫu làm tài liệu biên soạn bài giảng học phần Kỹ thuật xung – số hoặc thiết kế bài thí nghiệm điện tử thực hành.
  • Kỹ sư kỹ thuật: Tài liệu cung cấp công thức tính toán phục vụ việc thiết kế các khối mạch tạo trễ, mạch phát dao động chuẩn, và mạch xử lý tín hiệu điều khiển phần cứng.

Câu hỏi thường gặp

+---------------------------------------------------------------------------------------+
|                             GIẢI ĐÁP CÁC CÂU HỎI THƯỜNG GẶP                           |
+---------------------------------------------------------------------------------------+
  [1. Đối tượng phù hợp]       --> Sinh viên, giảng viên, kỹ sư ngành Điện - Tự động hóa
  [2. Kiến thức nền tảng]      --> Mạch điện quá độ RC, Linh kiện bán dẫn, Toán giải tích
  [3. Điểm đặc trưng]          --> Phân tích giải tích toán học kết hợp giản đồ thời gian
  [4. Phương pháp tự học]      --> Tuân thủ quy trình phân tích 4 bước (Tĩnh -> Quá độ)
  [5. Tài liệu/Công cụ bổ trợ] --> Datasheet linh kiện, Phần mềm mô phỏng mạch điện tử

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế cho sinh viên bậc đại học và sau đại học chuyên ngành Điện tử, Tự động hóa, Tin học công nghiệp, đồng thời là tài liệu tra cứu tính toán cho kỹ sư thiết kế phần cứng điện tử.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học?

Người học cần nắm vững lý thuyết giải tích mạch quá độ (đặc biệt là mạch phóng nạp tụ điện $RC$), nguyên lý làm việc của transistor BJT (vùng bão hòa, vùng cắt), tính chất khuếch đại thuật toán Op-Amp và kỹ năng giải phương trình vi phân cấp 1.

3. Điểm khác biệt của giáo trình so với các tài liệu khác là gì?

Tài liệu tập trung trực tiếp vào bản chất quá trình quá độ và cơ chế chuyển mạch, sử dụng phương pháp tuyến tính hóa từng đoạn kết hợp chặt chẽ giữa công thức giải tích tham số ($t_x, T, \beta$) và giản đồ thời gian chi tiết tại từng nút mạch.

4. Làm thế nào để tự học nội dung giáo trình hiệu quả?

Người học nên kết hợp đọc sơ đồ nguyên lý với việc viết lại phương trình dòng/áp tại các nút mạch (áp dụng định luật Kirchhoff), tự giải phương trình vi phân nạp/phóng của tụ điện và đối chiếu kết quả với giản đồ thời gian đi kèm trong mỗi mục.

5. Cần các tài liệu hoặc công cụ bổ trợ nào khi học chương này?

Người học cần sử dụng thêm sổ tay tra cứu thông số linh kiện (datasheet của các IC $\mu\text{A}741, \text{IC555}, \mu\text{A}710$ và transistor $\text{C828, C945}$) cùng các phần mềm mô phỏng mạch điện tử (SPICE, Proteus) để kiểm chứng dạng sóng đầu ra.

Kết luận

Nội dung chương "Các mạch tạo và biến đổi dạng xung" cung cấp hệ thống lý thuyết hoàn chỉnh về kỹ thuật xung, từ việc xác lập các tham số tín hiệu gián đoạn, phân tích chế độ khóa của linh kiện bán dẫn đến việc thiết kế các sơ đồ tạo dao động xung vuông, xung răng cưa và sửa xung.

Lộ trình học tập đề xuất:

  1. Nắm vững định nghĩa các tham số xung và tiêu chuẩn mức logic ($U_H, U_L$).
  2. Khảo sát chế độ khóa của Transistor và các mạch so sánh dùng Op-Amp.
  3. Phân tích nguyên lý mạch Trigơ, mạch đa hài tự kích và mạch đa hài đợi (cả dạng BJT và Op-Amp).
  4. Thiết kế mạch định thời chuyên dụng với IC555.
  5. Nghiên cứu các phương pháp tạo điện áp quét răng cưa tuyến tính và mạch sửa xung kích mở Thyristor.

Tài liệu yêu cầu người học kết hợp tra cứu datasheet linh kiện thực tế và ứng dụng các công cụ mô phỏng để củng cố kỹ năng phân tích và thiết kế mạch xung.
