Báo Cáo Thư Mục Và Mô Tả Nội Dung Giáo Trình: Kiểm Tra Chất Lượng Mối Hàn Theo Tiêu Chuẩn Quốc Tế

Tổng quan về giáo trình

Giáo trình "Kiểm Tra Chất Lượng Mối Hàn Theo Tiêu Chuẩn Quốc Tế" là tài liệu học thuật chuyên ngành thuộc chương trình đào tạo kỹ sư và kỹ thuật viên ngành Kỹ thuật Cơ khí, Công nghệ Hàn, Kỹ thuật Vật liệu và Kiểm tra không phá hủy (NDT - Non-Destructive Testing). Giáo trình giữ vị trí trọng tâm trong khối kiến thức kiểm định chất lượng công trình và chế tạo kết cấu hàn, đóng vai trò kết nối giữa cơ sở lý thuyết luyện kim, biến dạng liên kết hàn với các quy phạm kỹ thuật thực tế trong công nghiệp sản xuất, xây dựng, năng lượng và dầu khí.

Mục tiêu học tập của giáo trình được thiết kế nhằm trang bị cho người học năng lực:

  • Trình bày bản chất vật lý và quy trình kỹ thuật của các phương pháp kiểm tra không phá hủy, trọng tâm là phương pháp kiểm tra thẩm thấu (PT), kiểm tra từ tính (MT), kiểm tra siêu âm (UT), kiểm tra chụp ảnh phóng xạ (RT) và kiểm tra ngoại dạng trực quan (VT).
  • Vận dụng chính xác các bộ tiêu chuẩn quốc tế bao gồm AWS (Hiệp hội Hàn Hoa Kỳ - American Welding Society), ASME (Hiệp hội Kỹ sư Cơ khí Hoa Kỳ - American Society of Mechanical Engineers), và API (Viện Dầu khí Hoa Kỳ - American Petroleum Institute) để phân loại, đánh giá mức độ khuyết tật và đưa ra quyết định chấp nhận hoặc sửa chữa mối hàn.
  • Thực hiện đúng quy trình an toàn lao động, vệ sinh công nghiệp khi làm việc với hóa chất độc hại, bức xạ và thiết bị phát tia cực tím.

Giáo trình được cấu trúc theo phương pháp diễn dịch kết hợp quy trình chuẩn hóa: khởi đầu từ nguyên lý vật lý, thiết bị, quy trình thao tác của từng phương pháp kiểm tra, sau đó đi sâu vào việc tra cứu, đối chiếu các bảng tiêu chuẩn định lượng của từng hiệp hội chuyên ngành đối với từng dạng kết cấu chịu tải khác nhau (tải trọng tĩnh, tải trọng chu kỳ, chịu kéo, chịu nén, kết cấu ống và bình áp lực). Điểm đặc sắc của tài liệu là hệ thống hóa đầy đủ các công thức tính mức chỉ thị siêu âm ($d = a - b - c$), phân cấp độ nhạy thẩm thấu, bảng thông số nghiệm thu kích thước khuyết tật theo chiều dày liên kết và hệ thống hóa tiêu chuẩn đánh giá kết quả học tập theo thang đo ba chiều: kiến thức (30%), kỹ năng (50%), thái độ (20%).

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Tài liệu bao gồm 4 bài học chuyên đề được phát triển theo tiến trình logic từ thực hành phương pháp đến đối chiếu tiêu chuẩn chuyên sâu:

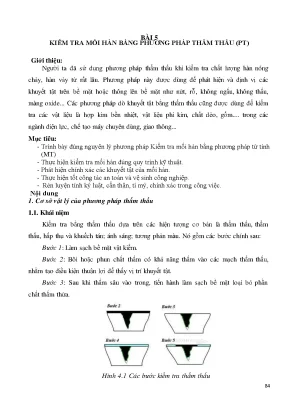

  • Bài 5: Kiểm tra mối hàn bằng phương pháp thẩm thấu (PT): Trình bày cơ sở vật lý của hiện tượng thẩm thấu mao dẫn, hấp thụ, khuếch tán, ánh sáng và tương phản màu. Quy trình kiểm tra chuẩn 6 bước: (1) Làm sạch bề mặt, (2) Thấm chất lỏng, (3) Làm sạch chất thấm thừa, (4) Phun chất hiện hình, (5) Giải đoán chỉ thị, (6) Làm sạch hoàn thiện. Phân tích các yếu tố ảnh hưởng như độ nhớt, sức căng bề mặt, góc thấm ướt ($\le 5^\circ$), nhiệt độ làm việc ($\le 60^\circ\text{C}$). Phân loại 4 cấp độ nhạy chất thấm (từ Mức 1 đến Mức 4), hệ thống phun tĩnh điện, nguồn sáng đen tia cực tím ($\lambda = 300\text{ nm} - 400\text{ nm}$, cường độ tối thiểu $0{,}8\text{ mW/cm}^2$), cùng kỹ thuật chế tạo mẫu chuẩn nhôm (hợp kim 2024-T3/đuyra Д16 nung $510^\circ\text{C} - 520^\circ\text{C}$) và mẫu chuẩn niken mạ crom.
  • Bài 6: Đánh giá chất lượng mối hàn theo tiêu chuẩn AWS: Giới thiệu bộ tiêu chuẩn AWS D1.1 cho kết cấu thép tấm dày, quy trình phê duyệt WPS và mẫu thử PQR. Quy định nghiệm thu khuyết tật chụp ảnh phóng xạ (RT) cho kết cấu không phải dạng ống chịu tải trọng tĩnh và chịu tải trọng đều (chịu kéo, chịu nén). Tiêu chuẩn kiểm tra siêu âm (UT) thiết lập qua các định nghĩa: Ngưỡng so sánh gốc ($b$), Ngưỡng chỉ thị ($a$), Hệ số suy giảm ($c = 2 \times (\text{đường truyền} - 1\text{ inch})$), Mức chỉ thị ($d = a - b - c$ hoặc $b - a - c$) và phân loại mức độ nguy hiểm thành 4 nhóm (Class A, B, C, D). Quy chuẩn nghiệm thu mối nối dạng ống nhóm R và nhóm X (liên kết chữ T, Y, K). Tiêu chuẩn nghiệm thu MT, PT, VT đối với nứt, không ngấu, cháy chân và rỗ khí.
  • Bài 7: Đánh giá chất lượng mối hàn theo tiêu chuẩn ASME: Hệ thống hóa các tiêu chuẩn NDT theo các phân nhánh:
    • ASME Section VIII Division 1: Áp dụng cho thiết bị nồi hơi và bồn chịu áp lực. Tiêu chuẩn đánh giá RT, UT (dựa trên đường cong so sánh DAC ngưỡng 20%), MT (Phụ lục 6) và PT (Phụ lục 8), bảng giới hạn khuyết tật tròn và rỗ chùm.
    • ASME Section I: Áp dụng cho thiết bị lò hơi nhà máy điện. Tiêu chuẩn chấp nhận khuyết tật RT (Phụ lục A-250) và UT.
    • ASME B31.1: Quy định cho hệ thống đường ống chịu áp lực nhà máy điện.
    • ASME B31.3: Áp dụng cho đường ống nhà máy hóa chất và lọc dầu, phân loại chất lỏng thành Nhóm D, Nhóm M, áp suất cao và chất lỏng thông thường.
    • Quy trình thực nghiệm cơ học phá hủy bổ trợ: Cắt phôi ngang, gá kéo và uốn mối hàn trên máy thử vạn năng.
  • Bài 8: Đánh giá chất lượng mối hàn theo tiêu chuẩn API (API 1104): Tiêu chuẩn kiểm tra đường ống vận chuyển dầu thô, khí đốt và trạm bơm nén. Phân loại và định lượng sai hỏng chi tiết trên ảnh RT: Hàn không thấu không lệch mép (IP), hàn không thấu có lệch mép (IPD), hàn không thấu hai phía (ICP), hàn không ngấu (IF), hàn không ngấu do co rút (IFD), quá chảy (BT), kẹt xỉ chuỗi (ESI) và xỉ đơn (ISI), rỗ khí đơn (P), rỗ khí chùm (CP), rỗ khí lỗ rỗng (HB), nứt (C), cháy chân (EU/IU), khuyết tật hỗn hợp (AD), mảnh vụn xỉ (DB). Tiêu chuẩn UT phân định theo chỉ thị đường bề mặt (LS), chỉ thị dài dưới bề mặt (LB), chỉ thị ngang (T), chỉ thị khối đơn (VI), khối chùm (VC), khối chân đường hàn (VR) và chỉ thị kết hợp (AR).

Kiến thức nền tảng được xây dựng

  1. Nguyên lý tương tác bề mặt và vật lý quang học: Hiện tượng mao dẫn, động học thâm nhập của chất lỏng qua mạch thẩm thấu phụ thuộc góc thấm ướt và độ nhớt; cơ chế phát xạ huỳnh quang dưới bức xạ tử ngoại bước sóng $350\text{ nm} - 380\text{ nm}$.
  2. Nguyên lý truyền sóng và suy giảm âm học: Cơ chế phản hồi sóng siêu âm từ bề mặt phân cách khuyết tật, xác định đường biên xung phản hồi, kỹ thuật lập đường cong hiệu chỉnh biên độ theo khoảng cách (DAC) và bù trừ độ suy giảm truyền âm theo khoảng cách quét.
  3. Cơ sở phân loại tải trọng và phá hủy kết cấu: Nguyên lý phân tích ứng suất trong liên kết hàn (chịu kéo, chịu nén, chịu uốn, tải tĩnh và tải chu kỳ), sự tập trung ứng suất tại các dạng bất liên tục hình học (cháy chân, nứt, không ngấu, rỗ khí).
  4. Hệ thống quy chuẩn kỹ thuật quốc tế: Cấu trúc tổ chức, phạm vi áp dụng và tính tương đương pháp lý của các bộ quy phạm kỹ thuật hàn của Hoa Kỳ (AWS, ASME, API) và tiêu chuẩn đăng kiểm ABS.

Kỹ năng phát triển

  • Kỹ năng thực hành kỹ thuật: Vận hành thiết bị làm sạch cơ học/hóa học, súng phun tĩnh điện, nguồn sáng đen; sử dụng thước đo chuyên dụng để đo kích thước hình học mối hàn (góc vát mép, độ lệch cạnh, độ sâu cháy chân, độ lồi, khe hở đáy); vận hành máy thử cơ tính để thực hiện bài thử kéo, thử uốn mối hàn.
  • Kỹ năng đo đạc và tính toán thông số NDT: Hiệu chuẩn mức so sánh gốc ($b$) trên khối chuẩn IIW, tính toán hệ số suy giảm ($c$), thiết lập mức chỉ thị ($d$), xác định kích thước tương đương của khuyết tật thông qua độ suy giảm decibel (dB).
  • Kỹ năng giải đoán chỉ thị: Phân biệt chính xác chỉ thị thực tế (nứt, không thấu, lẫn xỉ, rỗ chùm) với các chỉ thị giả phát sinh do gia công cơ khí, nhiễm bẩn hoặc vân tay; giải đoán phim chụp X-quang/RT và phổ xung màn hình UT.
  • Kỹ năng lập hồ sơ kỹ thuật: Đối chiếu kích thước và vị trí khuyết tật với các bảng tiêu chuẩn định lượng để lập biên bản đánh giá chấp nhận hay loại bỏ (Accept/Reject), lập báo cáo kiểm tra theo quy định của mã tiêu chuẩn tương ứng.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp tiếp cận sư phạm tích hợp giữa lý thuyết tiêu chuẩn hóa và kỹ năng thực nghiệm định lượng. Nội dung lý thuyết không tách rời thực hành mà luôn gắn liền với các bước công nghệ, bảng tra kích thước và hướng dẫn thao tác cụ thể.

  • Phương pháp sư phạm: Giảng dạy theo tình huống kỹ thuật thực tế (Case Studies). Người học được tiếp cận các bản vẽ mối nối, phim chụp X-quang và mẫu khuyết tật thực tế trên các dạng kết cấu: bồn bể áp lực (ASME VIII), lò hơi (ASME I), kết cấu khung dầm thép (AWS D1.1) và đường ống dẫn dầu (API 1104).
  • Bài tập và thực hành xưởng:
    • Bài tập đo đạc sai lệch hình học: Sử dụng thước đo mối hàn để kiểm tra độ góc vát mép, khe hở liên kết và độ lệch cạnh phôi hàn.
    • Bài tập chế tạo và thử nghiệm mẫu chuẩn: Tiến hành nung và làm nguội đột ngột tấm nhôm 2024-T3 để tạo mạng vết nứt tế vi phục vụ hiệu chuẩn chất thấm.
    • Bài tập phân tích dữ liệu kiểm tra: Cho trước kích thước khuyết tật, chiều dày liên kết $t$, loại tải trọng và vị trí, yêu cầu người học tra cứu bảng quy chuẩn để ra quyết định kỹ thuật.
    • Bài tập cơ tính: Cắt phôi mẫu hàn ngang trên máy phay/cưa, gá kẹp trên máy kéo vạn năng, thực hiện uốn mẫu và đọc vị trí nứt gãy.
  • Khung đánh giá kết quả học tập: Kết quả học tập của từng bài học được chuẩn hóa theo hệ số thành phần thống nhất:
Tiêu chí đánh giá Nội dung đánh giá Trọng số (Hệ số)
Kiến thức Khả năng trình bày nguyên lý, nắm vững phạm vi và thông số tiêu chuẩn 0.3
Kỹ năng Độ chính xác khi thao tác thiết bị, đo đạc, phát hiện và phân loại khuyết tật 0.5
Thái độ Tác phong công nghiệp, tuân thủ an toàn lao động và vệ sinh phân xưởng 0.2
  • Hướng dẫn tự học: Người học cần chủ động rèn luyện kỹ năng tra cứu bảng tiêu chuẩn nhanh; lập các sơ đồ tư duy so sánh ngưỡng chấp nhận khuyết tật giữa các tiêu chuẩn; thực hiện giải các bài tập tình huống nhận diện dạng chỉ thị trên phim RT và màn hình UT được cung cấp ở cuối mỗi bài học.

Điểm nổi bật và cập nhật của giáo trình

Giáo trình thể hiện tính chuẩn mực học thuật và tính ứng dụng công nghiệp thông qua các điểm đặc trưng sau:

  1. Hệ thống hóa toàn diện các bộ quy chuẩn công nghiệp hàng đầu: Giáo trình tích hợp đồng thời 3 hệ thống tiêu chuẩn kỹ thuật có giá trị pháp lý quốc tế lớn nhất trong ngành cơ khí - xây dựng: AWS D1.1 (kết cấu thép), ASME Boiler and Pressure Vessel Code (Section I, Section VIII Div 1, B31.1, B31.3) và API 1104 (đường ống dầu khí phiên bản 1999).
  2. Chi tiết hóa các thông số kỹ thuật định lượng: Tài liệu cung cấp chính xác các bảng thông số số học dùng trong nghiệm thu, bao gồm:
    • Giới hạn khuyết tật dài theo chiều dày mối hàn ($t \le 19\text{ mm}$, $19 < t < 57\text{ mm}$, $t \ge 57\text{ mm}$).
    • Mức năng lượng và độ nhạy siêu âm (ngưỡng DAC 20%, khoảng suy giảm 6 dB).
    • Mật độ phân bố rỗ khí (tổng chiều dài rỗ trên đoạn 1 inch hoặc 12 inch đường hàn liên tục, giới hạn tỷ lệ $\le 8%$ tổng chiều dài đường hàn).
  3. Gắn kết chặt chẽ giữa NDT và các phương pháp cơ học: Bên cạnh các phương pháp thử nghiệm không phá hủy, giáo trình tích hợp các nội dung thực hành phá hủy (phay phôi, thử uốn, thử kéo) theo tiêu chuẩn ASME, giúp người học có cái nhìn đối chứng toàn diện giữa bất liên tục phát hiện qua NDT và sự suy giảm cơ tính thực tế của liên kết.
  4. Quy định an toàn lao động cụ thể: Giáo trình nêu rõ các cảnh báo an toàn chuyên biệt: kiểm soát độc tính của dung môi tẩy rửa, phòng chống cháy nổ do dung môi chất hiện, biện pháp chống độc đường hô hấp do hạt bụi chất hiện siêu mịn, và nguyên tắc che chắn bức xạ tia cực tím đối với da và mắt người thao tác.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học và học viên cao học:
    • Sinh viên năm thứ 3 và năm thứ 4 chuyên ngành Kỹ thuật Cơ khí, Công nghệ Hàn, Kỹ thuật Luyện kim & Vật liệu, Kỹ thuật Xây dựng Công trình Thủy/Dầu khí.
    • Học viên cao học theo đuổi hướng nghiên cứu Đảm bảo chất lượng (QA/QC), Đánh giá độ tin cậy kết cấu và Công nghệ kiểm định công trình.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần:
    • Vật lý đại cương (Phần Quang học, Sóng cơ học và Từ học).
    • Kim loại học và Nhiệt luyện (Cấu trúc tinh thể, chuyển pha khi hàn).
    • Công nghệ hàn đại cương (Các phương pháp hàn hồ quang SMAW, GMAW, GTAW, SAW).
    • Sức bền vật liệu và Cơ học kết cấu.
  • Giảng viên và cán bộ đào tạo: Sử dụng giáo trình làm đề cương giảng dạy các môn học Kiểm tra chất lượng mối hàn, Thí nghiệm NDT; xây dựng ngân hàng câu hỏi đánh giá và thiết kế bài tập thực hành phân xưởng.
  • Kỹ sư và chuyên gia thực tế: Tài liệu là sổ tay tham chiếu cần thiết cho kỹ sư QA/QC, giám sát hàn (Welding Inspector), kỹ thuật viên NDT bậc II/III làm việc tại các nhà máy đóng tàu, xí nghiệp chế tạo bồn bể áp lực, nhà máy lọc hóa dầu và các tổ chức đăng kiểm công nghiệp (như ABS).

Câu hỏi thường gặp

1. Giáo trình này tập trung vào các phương pháp kiểm tra chất lượng mối hàn nào?

Giáo trình tập trung vào 5 phương pháp kiểm tra không phá hủy chính: Kiểm tra thẩm thấu (PT), Kiểm tra từ tính (MT), Kiểm tra siêu âm (UT), Kiểm tra chụp ảnh phóng xạ (RT), Kiểm tra ngoại dạng (VT); đồng thời kết hợp các phương pháp thử nghiệm phá hủy như thử uốn và thử kéo mẫu hàn.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi nghiên cứu giáo trình?

Người học cần có kiến thức cơ sở về vật lý (sóng âm, quang học tia cực tím, tĩnh điện), công nghệ hàn (các kiểu liên kết giáp mối, chồng mí, chữ T; các loại nguồn nhiệt hàn) và sức bền vật liệu (ứng suất kéo, nén, tải trọng tĩnh và tải trọng chu kỳ).

3. Sự khác biệt trong phạm vi áp dụng giữa các tiêu chuẩn AWS, ASME và API trong tài liệu là gì?

  • AWS D1.1: Chuyên sâu cho kết cấu thép công trình, dầm tấm dày, phân định rõ theo điều kiện tải trọng tĩnh, chu kỳ và kết cấu ống liên kết T, Y, K.
  • ASME (Section I, VIII, B31): Áp dụng cho các thiết bị chịu áp lực cao gồm nồi hơi, bồn bể áp lực và hệ thống đường ống công nghiệp/nhà máy điện.
  • API 1104: Áp dụng đặc thù cho mối hàn đường ống dẫn dầu thô, khí đốt, trạm nén khí và các hệ thống phân phối nhiên liệu.

4. Phương pháp kiểm tra thẩm thấu (PT) trong tài liệu đòi hỏi những điều kiện kỹ thuật và an toàn cốt lõi nào?

Quy trình PT yêu cầu chất thấm có góc thấm ướt $\le 5^\circ$, nhiệt độ bề mặt $\le 60^\circ\text{C}$, cường độ sáng trắng khi quan sát đạt khoảng 500 lx hoặc nguồn sáng cực tím đạt tối thiểu $0{,}8\text{ mW/cm}^2$ ($\lambda = 350\text{ nm} - 380\text{ nm}$) trong buồng tối. Về an toàn, bắt buộc phòng ngừa hít phải bụi chất hiện, tránh để tia cực tím chiếu trực tiếp vào mắt/da và kiểm soát nguy cơ cháy nổ từ dung môi hữu cơ.

5. Cơ cấu tính điểm đánh giá kết quả học tập trong giáo trình được phân bổ như thế nào?

Theo quy định chuẩn trong giáo trình, mỗi bài học được đánh giá theo 3 tiêu chí: Kiến thức lý thuyết (hệ số 0.3), Kỹ năng thực hành thao tác và đo đạc (hệ số 0.5), Tác phong công nghiệp và an toàn lao động (hệ số 0.2).

Kết luận

Giáo trình "Kiểm Tra Chất Lượng Mối Hàn Theo Tiêu Chuẩn Quốc Tế" cung cấp một hệ thống lý thuyết khoa học và bộ tiêu chuẩn kỹ thuật đầy đủ cho công tác đánh giá chất lượng liên kết hàn. Bằng việc tích hợp chặt chẽ giữa cơ sở vật lý của các phương pháp NDT với các quy phạm định lượng nghiêm ngặt từ AWS D1.1, ASME và API 1104, tài liệu định hình phương pháp luận phân tích và năng lực đánh giá chính xác cho kỹ sư cơ khí - hàn.

Lộ trình học tập đề xuất:

  1. Nắm vững nguyên lý và quy trình 6 bước của phương pháp kiểm tra thẩm thấu (PT), thực hành trên mẫu chuẩn nhôm và niken.
  2. Rèn luyện kỹ năng sử dụng dụng cụ đo hình học liên kết hàn và làm chủ các kỹ thuật giải đoán chỉ thị.
  3. Nghiên cứu và thực hành đối chiếu tiêu chuẩn kết cấu AWS D1.1 cho các phương pháp RT, UT, VT.
  4. Chuyển tiếp sang đánh giá bình áp lực, bồn chứa và đường ống dẫn theo ASME và API 1104.

Tài liệu bổ trợ khuyến nghị bao gồm: Tiêu chuẩn nguyên bản AWS D1.1/D1.1M, ASME Boiler and Pressure Vessel Code (Section I, VIII, B31.1, B31.3), tiêu chuẩn API Standard 1104, cùng các hướng dẫn sử dụng khối chuẩn siêu âm IIW.
