Bối cảnh và vấn đề nghiên cứu

Vật liệu kích thước nanomet (1–100 nm) thu hút sự quan tâm lớn trong khoa học và công nghệ nhờ diện tích bề mặt riêng lớn cùng hiệu ứng giam giữ lượng tử, mang lại những tính chất quang học, điện từ và xúc tác vượt trội so với vật liệu khối. Trong nhóm vật liệu cấu trúc perovskite ($ABX_3$), các oxide perovskite kết hợp ion kim loại chuyển tiếp họ d với cation đất hiếm ($RE$) thể hiện nhiều tính chất đặc trưng như tính sắt điện, siêu dẫn, áp điện, đa sắt và hiệu ứng điện trở từ khổng lồ (CMR). Trong đó, orthoferrite đất hiếm $TbFeO_3$ (terbium orthoferrite) có độ ổn định cấu trúc cao, mang đặc tính phản sắt từ spin-canted ($spin-canted\ antiferromagnetism$), mở ra tiềm năng ứng dụng trong xúc tác quang xử lý môi trường, cảm biến điện hóa, pin nhiên liệu và y sinh học.

Tuy nhiên, các phương pháp tổng hợp $TbFeO_3$ truyền thống như phản ứng pha rắn (phương pháp gốm) đòi hỏi nhiệt độ nung cao, thời gian xử lý dài và sản phẩm thiếu tính đồng nhất. Các phương pháp hóa ướt khác như sol-gel, thủy nhiệt, gel polyacrylamide hay đốt cháy dung dịch có quy trình tương đối phức tạp, tiêu tốn năng lượng hoặc đòi hỏi hóa chất chi phí cao. Phương pháp đồng kết tủa được đánh giá là giải pháp phù hợp nhờ quy trình thực hiện đơn giản, nhiệt độ tổng hợp thấp, chi phí hợp lý và khả năng kiểm soát kích thước hạt tốt. Mặc dù vậy, hướng tiếp cận thủy phân cation trong nước sôi rồi để nguội trước khi kết tủa bằng tác nhân dung dịch potassium hydroxide ($KOH$) đối với hệ $TbFeO_3$ chưa từng được khảo sát trước đây.

Mục tiêu nghiên cứu của đề tài:

  1. Tổng hợp thành công vật liệu nano perovskite $TbFeO_3$ bằng phương pháp đồng kết tủa sử dụng tác nhân kết tủa $KOH$.
  2. Xác định cấu trúc tinh thể, hình thái học và các đặc trưng tính chất của vật liệu nano bột $TbFeO_3$ thu được qua các phép đo hóa lý thực nghiệm.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng: Vật liệu nano perovskite $TbFeO_3$.
  • Phạm vi nghiên cứu: Khảo sát đặc trưng cấu trúc tinh thể, dao động liên kết hóa học, hình thái bề mặt, tính chất quang học và từ tính của bột nano $TbFeO_3$ tổng hợp trong dung môi nước, nung xử lý nhiệt ở các mức nhiệt độ 750°C, 850°C và 950°C trong thời gian 1 giờ.

Cơ sở lý thuyết và phương pháp

Khung lý thuyết và mô hình cấu trúc

Cấu trúc tinh thể perovskite lý tưởng có dạng lập phương thuộc nhóm không gian đối xứng cao ($SrTiO_3$). Đối với hệ perovskite oxide tổng quát $ABO_3$, mức độ biến dạng mạng tinh thể được đánh giá thông qua hệ số dung sai Goldschmidt ($t$):

$$t = \frac{r_A + r_O}{\sqrt{2}(r_B + r_O)}$$

Trong đó $r_A$, $r_B$, $r_O$ lần lượt là bán kính của cation vị trí A, cation vị trí B và anion oxygen. Với hệ $TbFeO_3$, các bán kính ion tương ứng là $r(Tb^{3+}) = 1,24\text{ \AA}$, $r(Fe^{3+}) = 0,67\text{ \AA}$, và $r(O^{2-}) = 0,83\text{ \AA}$. Giá trị dung sai $t$ tính toán nằm trong khoảng $0,76 < t < 0,96$, quy định $TbFeO_3$ kết tinh ở dạng cấu trúc trực thoi (orthorhombic).

Về mặt từ tính, tính chất của $TbFeO_3$ được hình thành từ sự đóng góp đồng thời của hai phân mạng: tương tác siêu trao đổi gián tiếp $Fe^{3+}-O^{2-}-Fe^{3+}$ tạo nên trật tự phản sắt từ có góc nghiêng spin và đóng góp thuận từ của các ion đất hiếm $Tb^{3+}$ có electron chưa ghép đôi trên phân lớp 4f.

Phương pháp nghiên cứu thực nghiệm

Nghiên cứu áp dụng quy trình thực nghiệm đồng kết tủa hóa học kết hợp xử lý nhiệt, sau đó sử dụng hệ thống các phương pháp phân tích cấu trúc và tính chất vật liệu chuyên dụng:

Phương pháp phân tích Thiết bị / Thông số kỹ thuật Mục đích phân tích
Nhiễu xạ tia X bột (PXRD) Máy EMPYREAN - PANalytical (Hà Lan), bức xạ $CuK\alpha$ ($\lambda = 0,15406\text{ nm}$), góc quét $2\theta = 10^\circ - 80^\circ$, tốc độ $0,02^\circ/\text{giây}$ Xác định pha tinh thể, độ kết tinh, thông số mạng ($a, b, c$), kích thước tinh thể qua phương trình Debye-Scherrer ($k = 0,94$)
Quang phổ hồng ngoại biến đổi Fourier (FTIR) Máy NICOLET 6700 (Hãng Thermo) Nhận diện các liên kết đặc trưng $Fe-O$, $Tb-O$, nhóm $-OH$ và các tạp chất hấp phụ bề mặt
Kính hiển vi điện tử truyền qua (TEM) Hệ thiết bị điện tử truyền qua cao năng Đánh giá hình thái hạt, biên giới hạt, mức độ phân tán và kết tụ
Phổ tán sắc năng lượng tia X (EDX) & SEM Thiết bị phân tích vi mô tích hợp kính hiển vi điện tử quét Xác định thành phần định tính và tỷ lệ định lượng các nguyên tố $Tb, Fe, O$
Quang phổ hấp thụ tử ngoại - khả kiến (UV-Vis) Máy UV-2600 (Hãng Shimadzu, Nhật Bản) Khảo sát phổ hấp thụ quang và xác định độ rộng vùng cấm năng lượng ($E_g$) theo phương trình Tauc
Từ kế mẫu rung (VSM) Hệ đo từ kế mẫu rung trong từ trường ngoài Xác định đường cong từ trễ, lực kháng từ ($H_c$), độ từ hóa bão hòa ($M_s$) và độ từ dư ($M_r$)

Nội dung chính theo từng chương

Chương 1: Tổng quan

Chương 1 hệ thống hóa cơ sở lý luận về khoa học nano, phân loại vật liệu nano theo số chiều không gian (0D, 1D, 2D, 3D) và hai hướng tiếp cận chế tạo: từ trên xuống (Top-down: nghiền cơ học, phún xạ, phóng điện hồ quang, bốc bay laser) và từ dưới lên (Bottom-up: lắng đọng hơi hóa học CVD, thủy nhiệt, sol-gel, micelle đảo, đồng kết tủa).

Chương này trình bày chi tiết về cấu trúc tinh thể perovskite $ABX_3$, cơ chế biến dạng mạng từ lập phương lý tưởng sang trực thoi do hiệu ứng kích thước ion và định luật Goldschmidt. Tác giả tổng hợp các tính chất vật lý - hóa học đặc trưng của nhóm vật liệu như điện môi, quang học, sắt điện, siêu dẫn, áp điện, đa sắt và hiệu ứng điện trở từ khổng lồ (CMR).

Phần tổng quan tài liệu điểm lại các công trình nghiên cứu tiêu biểu về $TbFeO_3$:

  • Nghiên cứu của H. Yang và cộng sự (2013): Tổng hợp hạt nano $TbFeO_3$ bằng phương pháp gel polyacrylamide, kích thước 50 nm, vùng cấm quang học xác định qua UV-Vis, khảo sát hoạt tính phân hủy quang xúc tác các thuốc nhuộm hữu cơ (methyl da cam MO, Rhodamine B, methylene blue, acid fuchsine, Congo red).
  • Công trình của Peisong Tang và cộng sự (2015): Tổng hợp $TbFeO_3$ đơn pha dạng hạt 40–100 nm bằng vi sóng một bước từ $Tb_4O_7$ và $Fe(NO_3)_3\cdot 9H_2O$.
  • Nghiên cứu của Martinson và cộng sự: Dùng kỹ thuật đốt dung dịch glycine - nitrate thu được các biến thể $o-TbFeO_3$ trực thoi ($29 \pm 3\text{ nm}$), $h-TbFeO_3$ lục giác ($15 \pm 2\text{ nm}$) và $am-TbFeO_3$ vô định hình.
  • Các công trình của Pourya Mehdizadeh và cộng sự (2020, 2021): Tổng hợp xanh cấu trúc nano $TbFeO_3$ dùng nước cam làm chất hoạt động bề mặt cho hoạt tính quang xúc tác cao, và phương pháp vi sóng nhanh ứng dụng lưu trữ hydrogen điện hóa.
  • Nghiên cứu của Nguyen Anh Tien và cộng sự (2023): Tổng hợp $TbFeO_3$ trực thoi bằng phương pháp đồng kết tủa sử dụng tác nhân $Na_2CO_3\ 0,15\text{ M}$, tạo đơn pha ở nhiệt độ nung 850°C với kích thước tinh thể 45–76 nm.

Chương 2: Thực nghiệm

Chương 2 mô tả chi tiết danh mục hóa chất sử dụng, bao gồm Terbium(III) nitrate hexahydrate ($Tb(NO_3)_3\cdot 6H_2O$, 453,032 g/mol, độ tinh khiết 98%), Iron(III) nitrate nonahydrate ($Fe(NO_3)_3\cdot 9H_2O$, 403,997 g/mol, 99%), Potassium hydroxide ($KOH$, 56,106 g/mol, 85%) và nước cất. Thiết bị thực nghiệm gồm cân phân tích Kern AES 120, máy khuấy từ, máy lọc hút chân không Neuberger cùng các hệ đo quang phổ và cấu trúc.

Quy trình tổng hợp được thực hiện theo 7 bước nghiêm ngặt:

  1. Hòa tan chính xác 4,0399 g $Fe(NO_3)_3\cdot 9H_2O$ và 4,5303 g $Tb(NO_3)_3\cdot 6H_2O$ vào cốc thủy tinh, thêm nước cất vừa đủ 50 mL tạo dung dịch đồng nhất màu cam.
  2. Đun sôi 650 mL nước cất trong cốc 1000 mL có đậy nắp.
  3. Chuyển dung dịch hỗn hợp hai muối lên buret đã được rửa và tráng sạch.
  4. Nhỏ từ từ từng giọt dung dịch muối từ buret vào cốc chứa 650 mL nước cất đang sôi trên máy khuấy nhiệt.
  5. Sau khi nhỏ hết, tiếp tục đun sôi dung dịch rồi để nguội về nhiệt độ phòng.
  6. Nhỏ từ từ dung dịch $KOH$ 5% vào hỗn hợp đã nguội, theo dõi bằng giấy quỳ tím đến khi đạt $\text{pH} = 9$, xuất hiện kết tủa màu nâu đỏ; duy trì khuấy từ trong 45 phút.
  7. Để lắng, lọc hút chân không, rửa sạch kết tủa nhiều lần bằng nước cất và ethanol, phơi khô tự nhiên ở nhiệt độ phòng trong 5–7 ngày, sau đó nghiền mịn thành bột và tiến hành nung ở 750°C, 850°C, 950°C trong 1 giờ.

Chương này cũng thiết lập đầy đủ các phương trình tính toán: công thức Debye-Scherrer $D = \frac{k\lambda}{\beta \cos\theta}$, phương trình khoảng cách mặt mạng cho hệ trực thoi $\frac{1}{d^2} = \frac{h^2}{a^2} + \frac{k^2}{b^2} + \frac{l^2}{c^2}$, định luật Lambert - Beer và phương trình Tauc $\alpha h\nu = A(h\nu - E_g)^n$.

Chương 3: Kết quả thực nghiệm

Chương 3 trình bày và thảo luận các kết quả phân tích thu được từ mẫu bột nano $TbFeO_3$:

  • Phân tích PXRD: Giản đồ nhiễu xạ tia X của các mẫu nung ở 750°C, 850°C và 950°C đều xuất hiện các đỉnh sắc nhọn, trùng khớp hoàn toàn với cấu trúc trực thoi (orthorhombic) của thẻ chuẩn JCPDS số 01-082-9460. Các mặt mạng tinh thể đặc trưng được ghi nhận gồm (101), (002), (111), (020), (112), (200), (021), (202), (220), (211) và (312). Đơn pha hình thành rõ ràng ngay từ nhiệt độ nung 750°C trong 1 giờ. Đỉnh nhiễu xạ cực đại nằm ở góc $2\theta$ trong khoảng 32–33°. Khi nhiệt độ nung tăng từ 750°C lên 950°C, cường độ đỉnh tăng, độ rộng bán phổ (FWHM) giảm, thể tích ô mạng tăng, kéo theo kích thước tinh thể trung bình tăng từ 37,5 nm đến 48,9 nm (giá trị trung bình đạt $D = 42,9696\text{ nm}$).
Nhiệt độ nung Kích thước tinh thể $D$ (nm) Nhận xét pha tinh thể
750°C (1h) 37,5 Đơn pha orthorhombic hình thành, đường nền phẳng, kết tinh tốt
850°C (1h) Trong khoảng 37,5 – 48,9 Đơn pha, cường độ peak tăng, độ rộng FWHM giảm
950°C (1h) 48,9 Đơn pha, độ kết tinh cao nhất, thể tích ô mạng mở rộng

So sánh đối chiếu cho thấy kích thước hạt tổng hợp trong nghiên cứu này ($D \approx 42,97\text{ nm}$) nhỏ hơn khoảng 36,7 nm so với mẫu tổng hợp bằng phương pháp đốt dung dịch của Tikhanova S.M (2023). Tại cùng mốc nhiệt độ nung 750°C, kích thước hạt của nghiên cứu này nhỏ hơn khoảng 9 nm so với công trình của Nguyen Anh Tien (2023) vốn sử dụng tác nhân kết tủa $Na_2CO_3$ (46,5 nm).

  • Phân tích phổ FTIR:

    • Tín hiệu ở số sóng 3419,7–3421,0 cm⁻¹ có dạng đỉnh tù đặc trưng cho dao động kéo dãn của nhóm $-OH$ liên kết hydro từ nước hấp phụ trên bề mặt hạt.
    • Tín hiệu yếu tại 2916,5–2918,3 cm⁻¹ ứng với dao động kéo dãn $C-H$ (trong nhóm $-\text{CH}_3, -\text{CH}_2$) xuất phát từ vết methanol dùng khi vệ sinh thiết bị.
    • Các dải hấp thụ tại 1382,9–1384,1 cm⁻¹ và 1107,2–1111,0 cm⁻¹ thuộc về dao động kéo dãn $C-O$ của nhóm carbonate $CO_3^{2-}$, hình thành do ion đất hiếm trên bề mặt hạt hấp phụ $CO_2$ từ không khí.
    • Dải hấp thụ mạnh tại 556–562,9 cm⁻¹ được gán cho dao động của liên kết $Fe-O$ trong bát diện phối trí $[FeO_6]$, xác nhận sự hình thành cấu trúc orthoferrite.
    • Dải hấp thụ ở vùng 427,9–430,5 cm⁻¹ đặc trưng cho dao động liên kết $Tb-O$.

  • Phân tích kính hiển vi điện tử truyền qua (TEM): Ảnh TEM mẫu nung ở 850°C xác nhận các hạt nano có hình thái dạng cầu với kích thước tương đối đồng đều. Ranh giới giữa các hạt có thể phân biệt rõ, tuy nhiên các hạt có xu hướng kết tụ thành các chuỗi hoặc cụm hạt dài do tương tác từ tính tự nhiên giữa các hạt nano và hiệu ứng thiêu kết khi nung ở nhiệt độ cao.

Kết quả và đóng góp

Kết quả chính

  • Xác lập thành công quy trình thực nghiệm tổng hợp vật liệu nano perovskite $TbFeO_3$ bằng phương pháp đồng kết tủa qua quá trình thủy phân cation trong nước sôi và kết tủa bằng $KOH$ 5%.
  • Sản phẩm thu được đạt trạng thái đơn pha trực thoi (orthorhombic) ngay từ nhiệt độ nung 750°C trong thời gian 1 giờ, với kích thước tinh thể dao động từ 37,5 nm đến 48,9 nm (trung bình đạt 42,9696 nm).
  • Nhận diện đầy đủ các dao động liên kết hóa học đặc trưng của cấu trúc mạng perovskite orthoferrite thông qua phổ FTIR, tiêu biểu là liên kết $Fe-O$ (556–562,9 cm⁻¹) và $Tb-O$ (427,9–430,5 cm⁻¹).
  • Khảo sát hình thái học qua ảnh TEM chứng minh sản phẩm tạo thành gồm các hạt nano hình cầu đồng đều, dù có sự kết tụ cục bộ do lực từ và xử lý nhiệt.

Đóng góp so với các nghiên cứu trước

  • Khóa luận đã chứng minh tính khả thi của việc sử dụng tác nhân kết tủa mới là dung dịch potassium hydroxide ($KOH$) 5% kết hợp kỹ thuật thủy phân cation trong nước nóng trước khi làm nguội và kiềm hóa.
  • So với nghiên cứu đồng kết tủa trước đây của tác giả Nguyen Anh Tien (2023) sử dụng tác nhân $Na_2CO_3$ (đòi hỏi nhiệt độ nung 850°C mới đạt đơn pha hoàn toàn và kích thước hạt ở 750°C là 46,5 nm), quy trình dùng $KOH$ giúp hình thành đơn pha sớm hơn (ngay tại 750°C) và tạo ra kích thước tinh thể nhỏ hơn (37,5 nm tại 750°C).
  • Cung cấp dữ liệu thực nghiệm có độ tin cậy cao về cấu trúc mạng và dao động liên kết của hệ vật liệu nano $TbFeO_3$.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế: Các hạt nano sau khi nung ở nhiệt độ cao có xu hướng kết tụ mạnh tạo thành chùm hạt do tương tác từ tính và hiệu ứng thiêu kết bề mặt, gây khó khăn cho việc phân tán trong dung dịch. Bề mặt vật liệu dễ hấp phụ hơi ẩm và khí $CO_2$ từ môi trường tạo thành các nhóm tạp hydroxy và carbonate (thể hiện qua các đỉnh hấp thụ trên phổ FTIR).
  • Hướng mở: Khảo sát bổ sung các chất hoạt động bề mặt phù hợp nhằm hạn chế hiện tượng kết tụ hạt trong giai đoạn kết tủa và sấy; nghiên cứu mở rộng các tính chất ứng dụng thực tế của mẫu nano $TbFeO_3$ như hoạt tính xúc tác quang phân hủy các chất ô nhiễm hữu cơ và khả năng tích trữ năng lượng điện hóa.

Giá trị tham khảo

Tài liệu là nguồn tham khảo hữu ích cho sinh viên, học viên cao học và cán bộ nghiên cứu thuộc các chuyên ngành Hóa vô cơ, Khoa học vật liệu, Vật lý chất rắn và Công nghệ nano. Cụ thể:

  • Quy trình tổng hợp (Chương 2): Cung cấp các bước thực nghiệm chi tiết, tỷ lệ mol hóa chất và điều kiện phản ứng đồng kết tủa dễ tái lập tại các phòng thí nghiệm tiêu chuẩn.
  • Phương pháp phân tích phổ (Chương 2 và Chương 3): Cung cấp phương pháp tính toán thông số mạng trực thoi, độ rộng vùng cấm và kích thước tinh thể theo phương trình Debye-Scherrer dựa trên dữ liệu PXRD và FTIR thực nghiệm.

Câu hỏi thường gặp

1. Tác nhân kết tủa được sử dụng trong khóa luận là gì và điểm khác biệt trong quy trình là gì?

Tác nhân kết tủa được sử dụng là dung dịch potassium hydroxide ($KOH$) 5%. Quy trình thực hiện điểm khác biệt là hòa tan hỗn hợp muối nitrate của sắt và terbium, nhỏ giọt vào nước cất đang sôi để thủy phân trước, sau đó để nguội dung dịch hoàn toàn rồi mới nhỏ từ từ $KOH$ đến $\text{pH} = 9$ để tạo kết tủa.

2. Mẫu nano $TbFeO_3$ kết tinh theo hệ tinh thể nào và đạt trạng thái đơn pha ở nhiệt độ nung nào?

Mẫu nano $TbFeO_3$ kết tinh theo hệ trực thoi (orthorhombic), hoàn toàn trùng khớp với thẻ chuẩn JCPDS số 01-082-9460. Vật liệu hình thành pha tinh thể trực thoi đơn pha hoàn chỉnh ngay từ nhiệt độ nung 750°C trong thời gian 1 giờ.

3. Kích thước tinh thể trung bình của vật liệu nano $TbFeO_3$ là bao nhiêu và biến đổi ra sao theo nhiệt độ?

Kích thước tinh thể tính theo phương trình Debye-Scherrer dao động trong khoảng từ 37,5 nm đến 48,9 nm, với giá trị trung bình là 42,9696 nm. Khi nhiệt độ nung tăng từ 750°C lên 950°C, kích thước tinh thể tăng dần do độ rộng bán phổ FWHM của các pic nhiễu xạ giảm.

4. Phổ hồng ngoại biến đổi (FTIR) xác nhận sự hiện diện của các liên kết kim loại - oxy nào?

Phổ FTIR ghi nhận dải hấp thụ mạnh ở số sóng 556–562,9 cm⁻¹ đặc trưng cho dao động của liên kết $Fe-O$ trong bát diện $[FeO_6]$ (khẳng định cấu trúc orthoferrite) và dải hấp thụ ở vùng 427,9–430,5 cm⁻¹ đặc trưng cho dao động của liên kết $Tb-O$.

5. Kích thước tinh thể của mẫu tổng hợp trong đề tài có sự khác biệt như thế nào so với các công trình trước?

Ở cùng nhiệt độ nung 750°C, mẫu $TbFeO_3$ tổng hợp bằng tác nhân $KOH$ có kích thước tinh thể (37,5 nm) nhỏ hơn khoảng 9 nm so với nghiên cứu của Nguyen Anh Tien (2023) dùng tác nhân $Na_2CO_3$ (46,5 nm), đồng thời nhỏ hơn khoảng 36,7 nm so với phương pháp đốt dung dịch của Tikhanova S.M (2023).

Kết luận

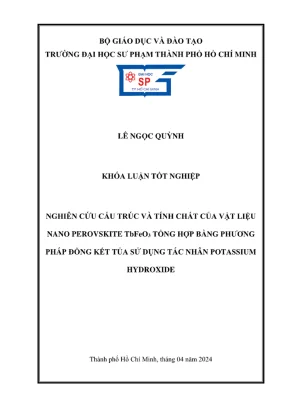

Khóa luận tốt nghiệp của sinh viên Lê Ngọc Quỳnh đã tổng hợp thành công vật liệu nano perovskite $TbFeO_3$ đơn pha cấu trúc trực thoi (orthorhombic) bằng phương pháp đồng kết tủa cải tiến sử dụng tác nhân $KOH$ 5%. Các kết quả phân tích PXRD, FTIR và TEM đã xác thực độ kết tinh cao, kích thước tinh thể trung bình 42,9696 nm và sự hình thành đầy đủ các liên kết phối trí $Fe-O$, $Tb-O$ đặc trưng. Công trình đã chứng minh việc sử dụng tác nhân $KOH$ giúp hạ nhiệt độ hình thành đơn pha xuống 750°C và kiểm soát kích thước hạt nhỏ hơn so với các phương pháp trước đó, đóng góp thêm cơ sở thực nghiệm giá trị cho hướng nghiên cứu chế tạo vật liệu nano orthoferrite đất hiếm.
