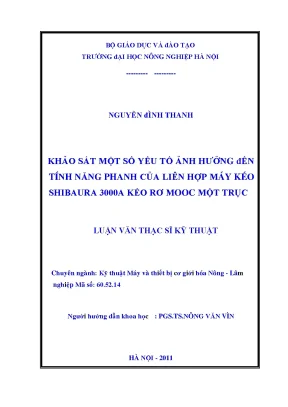

Khảo Sát Tình Năng Phanh Của Liên Hợp Máy Kéo Shibaura 3000A

Khảo sát các yếu tố ảnh hưởng đến tính năng phanh của máy kéo Shibaura 3000A khi kéo rơ mooc một trục, cung cấp thông tin hữu ích cho người sử dụng.

• Người hướng dẫn: PGS. Nguyễn Đình Thạnh
• Trường học: Trường Đại Học Nông Nghiệp Hà Nội
• Chuyên ngành: Kỹ Thuật Máy Và Thiết Bị Cơ Giới Hóa
• Đề tài: Khảo Sát Tình Năng Phanh Của Liên Hợp Máy Kéo Shibaura 3000A
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC BẢNG
• DANH MỤC HÌNH
• MỤC ĐÍCH NGHIÊN CỨU CỦA ĐỀ TÀI
• NHIỆM VỤ NGHIÊN CỨU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU
• 1.1. TÌM HIỂU VỀ TÍNH CHẤT MẶT ĐƯỜNG VẬN CHUYỂN TRONG LÂM NGHIỆP Ở VÙNG TRUNG DU VÀ MIỀN NÚI PHÍA BẮC VIỆT NAM
• 1.2. TÌM HIỂU TÌNH HÌNH CƠ GIỚI HÓA TRONG SẢN XUẤT LÂM NGHIỆP Ở NƯỚC TA VÀ TRÊN THẾ GIỚI
• 1.2.1. Tình hình cơ giới hóa trong sản xuất lâm nghiệp ở trên thế giới
• 1.2.2. Tình hình cơ giới hóa trong sản xuất lâm nghiệp ở Việt Nam
• 1.3. TÌNH HÌNH VẬN CHUYỂN VÀ VẬN XUẤT GỖ Ở VIỆT NAM VÀ TRÊN THẾ GIỚI
• 1.3.1. Điều kiện địa hình để vận chuyển và vận xuất lâm nghiệp
• 1.3.2. Hình thức vận chuyển và vận xuất các sản phẩm lâm nghiệp
• 1.3.3. Các dạng liên hợp máy vận chuyển sản phẩm lâm nghiệp
• 1.4. TỔNG QUAN VỀ TÌNH HÌNH NGHIÊN CỨU TÍNH NĂNG PHANH CỦA Ô TÔ, MÁY KÉO
• 2. CHƯƠNG 2: ĐỐI TƯỢNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. ĐỐI TƯỢNG NGHIÊN CỨU
• 2.2. PHƯƠNG PHÁP NGHIÊN CỨU
• 2.2.1. Các phần mềm ứng dụng trong nghiên cứu
• 3. CHƯƠNG 3: XÂY DỰNG MÔ HÌNH ĐỘNG LỰC HỌC QUÁ TRÌNH PHANH LIÊN HỢP MÁY KÉO VỚI RƠ MOOC MỘT TRỤC
• 3.1. THIẾT LẬP MÔ HÌNH ĐỘNG LỰC HỌC KHI PHANH XE
• 3.1.1. Lựa chọn mô hình nghiên cứu
• 3.1.2. Thiết lập phương trình vi phân chuyển động
• 3.2. XÁC ĐỊNH CÁC THAM SỐ CỦA MÔ HÌNH LÝ THUYẾT
• 3.2.1. Tính tọa độ trọng tâm và mô men quán tính của khối hàng hóa
• 3.2.2. Xác định trọng lượng và tọa độ trọng tâm của xe khi chở hàng
• 3.2.3. Tính mô men quán tính của xe quanh trục y khi chở tải
• 3.2.4. Xác định điều kiện đầu
• 3.3. KẾT LUẬN CHƯƠNG 3
• 4. CHƯƠNG 4: MỘT SỐ KẾT QUẢ KHẢO SÁT
• 4.1. LỰA CHỌN PHƯƠNG ÁN VÀ PHƯƠNG PHÁP KHẢO SÁT
• 4.1.1. Xây dựng thuật giải và chương trình tính toán
• 4.2. MỘT SỐ KẾT QUẢ KHẢO SÁT
• 4.2.1. Ảnh hưởng của vận tốc ban đầu đến hiệu quả phanh
• 4.2.2. Ảnh hưởng của tốc độ tăng lực phanh đến hiệu quả phanh
• 4.2.3. Ảnh hưởng của hệ số bám đến hiệu quả phanh
• 4.3. KẾT LUẬN CHƯƠNG 4
• KẾT LUẬN CHUNG VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Khảo Sát Tính Năng Phanh Máy Kéo Shibaura 3000A

Bài viết này trình bày tổng quan về việc khảo sát tính năng phanh của liên hợp máy kéo Shibaura 3000A kéo rơ mooc một trục. Việc đánh giá hiệu quả phanh có ý nghĩa quan trọng trong việc đảm bảo an toàn phanh khi vận hành, đặc biệt trong điều kiện địa hình phức tạp của vùng trung du và miền núi phía Bắc Việt Nam. Nghiên cứu này tập trung vào phân tích các yếu tố ảnh hưởng đến khả năng phanh của hệ thống, từ đó đưa ra các khuyến nghị về bảo dưỡng phanh và sử dụng hợp lý, nâng cao khả năng vận hành của máy kéo Shibaura.

1.1. Mục Đích Nghiên Cứu Tính Năng Phanh Shibaura 3000A

Mục đích chính của nghiên cứu là khảo sát một số yếu tố ảnh hưởng đến tính năng phanh của liên hợp máy kéo Shibaura 3000A với rơ mooc một trục RMOOC RMH 3000. Nghiên cứu hướng tới xây dựng cơ sở để hoàn thiện hệ thống phanh và lựa chọn chế độ sử dụng hợp lý, nâng cao tính an toàn phanh khi vận chuyển gỗ rừng trồng. Theo tài liệu gốc, mục đích của đề tài là góp phần xây dựng cơ sở để hoàn thiện hệ thống phanh và lựa chọn chế độ sử dụng hợp lý, nâng cao an toàn phanh chuyển động khi vận chuyển gỗ rừng trồng.

1.2. Nhiệm Vụ Nghiên Cứu Đánh Giá Hiệu Quả Phanh

Nhiệm vụ nghiên cứu bao gồm nghiên cứu tổng quan về tình hình sử dụng các loại thiết bị vận chuyển lâm sản. Phân tích đặc điểm địa hình và yêu cầu vận chuyển trong ngành lâm nghiệp. Xây dựng mô hình động lực học quá trình phanh của liên hợp máy kéo với rơ mooc một trục. Tiến hành khảo sát thực nghiệm để đánh giá hiệu quả phanh và đề xuất giải pháp nâng cao tính an toàn phanh. Tài liệu gốc đề cập đến việc tìm hiểu về tình hình sử dụng các loại thiết bị vận chuyển lâm sản, đây là một nhiệm vụ quan trọng để xác định nhu cầu và điều kiện sử dụng máy kéo Shibaura.

II. Thách Thức Tính Năng Phanh Liên Hợp Máy Kéo Nông Nghiệp

Việc đảm bảo tính năng phanh hiệu quả cho liên hợp máy kéo trong điều kiện làm việc thực tế gặp nhiều thách thức. Địa hình phức tạp, tải trọng thay đổi, và điều kiện thời tiết khác nhau đều ảnh hưởng đến hiệu quả phanh. Hơn nữa, việc bảo trì và sửa chữa phanh không đúng cách cũng có thể làm giảm lực phanh và tăng quãng đường phanh. Do đó, cần có các nghiên cứu chuyên sâu để xác định các yếu tố ảnh hưởng và đề xuất các giải pháp tối ưu.

2.1. Ảnh Hưởng của Địa Hình Đến Hiệu Quả Phanh

Địa hình đồi núi với nhiều dốc cao và khúc cua gấp đòi hỏi hệ thống phanh phải hoạt động ổn định và tin cậy. Độ dốc lớn làm tăng quán tính của máy kéo và rơ mooc, gây khó khăn cho việc giảm tốc độ và dừng xe. Mặt đường trơn trượt do mưa hoặc bùn lầy cũng làm giảm lực phanh và tăng quãng đường phanh, ảnh hưởng đến an toàn phanh.

2.2. Tải Trọng Và Phân Bố Ảnh Hưởng Tính Năng Phanh

Tải trọng của rơ mooc ảnh hưởng trực tiếp đến lực phanh cần thiết để dừng xe. Việc phân bố tải trọng không đều cũng có thể gây mất ổn định khi phanh, đặc biệt là trên các địa hình gồ ghề. Cần có các biện pháp kiểm soát tải trọng và phân bố tải trọng hợp lý để đảm bảo an toàn phanh và hiệu quả phanh tối ưu. Cần kiểm soát tải trọng để đảm bảo tính năng phanh.

2.3. Điều Kiện Thời Tiết và Ảnh Hưởng Đến Hệ Thống Phanh

Thời tiết mưa, ẩm ướt có thể ảnh hưởng đến hệ thống phanh của máy kéo Shibaura. Sự ăn mòn và giảm hiệu quả của má phanh là một trong những vấn đề thường gặp. Nhiệt độ quá cao cũng có thể ảnh hưởng đến hoạt động của dầu phanh và giảm lực phanh. Cần có các biện pháp bảo dưỡng phanh định kỳ để đảm bảo hoạt động ổn định trong mọi điều kiện thời tiết.

III. Phương Pháp Xây Dựng Mô Hình Động Lực Học Quá Trình Phanh

Để phân tích tính năng phanh, cần xây dựng mô hình động lực học của quá trình phanh liên hợp máy kéo. Mô hình này sẽ mô tả các lực tác động lên xe và rơ mooc trong quá trình phanh, bao gồm lực phanh, lực cản, và lực quán tính. Từ mô hình này, có thể xác định các thông số ảnh hưởng đến quãng đường phanh, thời gian phanh, và độ ổn định của xe. Mô hình này còn giúp đánh giá hiệu quả phanh của phanh thủy lực.

3.1. Thiết Lập Mô Hình Động Lực Học Phanh Xe

Mô hình động lực học phanh xe cần xét đến các yếu tố như khối lượng, quán tính, vị trí trọng tâm của máy kéo và rơ mooc. Các lực tác dụng lên xe, bao gồm lực phanh, lực cản lăn, và lực cản không khí, cũng cần được mô tả chính xác. Mô hình cần thể hiện mối quan hệ giữa các thông số này để có thể dự đoán quãng đường phanh và thời gian phanh. Trong chương 3 của tài liệu gốc đã xây dựng mô hình nghiên cứu động lực học quá trình phanh liên hợp máy kéo với rơ mooc một trục ở dạng mô hình dao động trong mặt phẳng thẳng đứng.

3.2. Xác Định Các Tham Số Của Mô Hình Lý Thuyết

Các tham số của mô hình lý thuyết bao gồm khối lượng, quán tính, kích thước hình học của xe và rơ mooc. Hệ số cản lăn, hệ số bám giữa bánh xe và mặt đường, và đặc tính của hệ thống phanh cũng cần được xác định. Việc xác định chính xác các tham số này là rất quan trọng để đảm bảo độ tin cậy của mô hình. Để đảm bảo tính chính xác, cần xác định tọa độ trọng tâm của xe khi chở hàng với tải trọng.

IV. Kết Quả Ảnh Hưởng Vận Tốc Đến Quãng Đường Phanh Shibaura 3000A

Kết quả khảo sát cho thấy vận tốc ban đầu có ảnh hưởng lớn đến quãng đường phanh và độ ổn định của xe. Khi vận tốc tăng, quãng đường phanh cũng tăng lên đáng kể. Tốc độ tăng lực phanh có ảnh hưởng đáng kể đến hiệu quả phanh. Cần có các biện pháp kiểm soát vận tốc và điều chỉnh lực phanh phù hợp để đảm bảo an toàn phanh. Quan trọng nhất, kết quả nghiên cứu cho thấy tầm quan trọng của việc điều chỉnh lực phanh phù hợp với tốc độ.

4.1. Ảnh Hưởng Vận Tốc Ban Đầu Đến Hiệu Quả Phanh

Vận tốc ban đầu là một trong những yếu tố quan trọng nhất ảnh hưởng đến quãng đường phanh. Khi vận tốc tăng, quán tính của xe cũng tăng, đòi hỏi lực phanh lớn hơn để giảm tốc độ. Nếu lực phanh không đủ, quãng đường phanh sẽ tăng lên và có thể dẫn đến tai nạn. Theo hình 4.5 trong tài liệu gốc minh họa ảnh hưởng của vận tốc ban đầu đến hiệu quả phanh.

4.2. Tốc Độ Tăng Lực Phanh và Ảnh Hưởng An Toàn Phanh

Tốc độ tăng lực phanh cũng ảnh hưởng đến hiệu quả phanh. Nếu lực phanh tăng quá nhanh, bánh xe có thể bị bó cứng, dẫn đến mất lái và giảm độ ổn định của xe. Ngược lại, nếu lực phanh tăng quá chậm, quãng đường phanh sẽ kéo dài. Cần điều chỉnh tốc độ tăng lực phanh phù hợp để đảm bảo an toàn phanh và hiệu quả phanh tối ưu.

V. Ứng Dụng Thực Tiễn Đề Xuất Giải Pháp Nâng Cao An Toàn Phanh

Dựa trên kết quả nghiên cứu, có thể đề xuất các giải pháp nâng cao an toàn phanh cho liên hợp máy kéo Shibaura 3000A. Các giải pháp này bao gồm việc cải tiến hệ thống phanh, huấn luyện lái xe về kỹ năng phanh an toàn, và kiểm tra bảo dưỡng phanh định kỳ. Ngoài ra, cần có các quy định về tải trọng và vận tốc để đảm bảo an toàn phanh trong quá trình vận hành.

5.1. Cải Tiến Hệ Thống Phanh Thủy Lực Shibaura 3000A

Việc cải tiến hệ thống phanh có thể bao gồm việc sử dụng các vật liệu má phanh có hệ số ma sát cao hơn, tăng cường lực phanh, và cải thiện hệ thống điều khiển lực phanh. Hệ thống phanh ABS (nếu có) cũng có thể được trang bị để ngăn ngừa tình trạng bó cứng bánh xe khi phanh gấp. Hệ thống phanh thủy lực cần được kiểm tra thường xuyên.

5.2. Đào Tạo Lái Xe Về Kỹ Năng Phanh An Toàn

Lái xe cần được đào tạo về kỹ năng phanh an toàn trong các điều kiện địa hình và thời tiết khác nhau. Kỹ năng này bao gồm việc phanh đúng cách, điều chỉnh lực phanh phù hợp, và xử lý tình huống khẩn cấp. Lái xe cũng cần được hướng dẫn về tầm quan trọng của việc kiểm tra bảo dưỡng phanh định kỳ.

VI. Kết Luận Tương Lai Nghiên Cứu Hệ Thống Phanh Máy Kéo

Nghiên cứu về tính năng phanh của liên hợp máy kéo Shibaura 3000A có ý nghĩa quan trọng trong việc nâng cao an toàn phanh và hiệu quả vận hành. Trong tương lai, cần có các nghiên cứu sâu hơn về ảnh hưởng của các yếu tố khác nhau đến hiệu quả phanh, cũng như phát triển các công nghệ phanh tiên tiến để đáp ứng yêu cầu ngày càng cao của ngành lâm nghiệp. Cần chú trọng bảo dưỡng phanh.

6.1. Hướng Nghiên Cứu Mở Rộng Về Phanh Vi Sai

Các nghiên cứu trong tương lai có thể tập trung vào việc phát triển các hệ thống phanh vi sai điều khiển điện tử (Electronic Brakeforce Distribution - EBD) để phân bổ lực phanh tối ưu cho từng bánh xe, nâng cao độ ổn định và giảm quãng đường phanh. Phanh vi sai sẽ giúp tăng khả năng kiểm soát.

6.2. Phát Triển Công Nghệ Phanh Tiên Tiến Cho Máy Kéo

Công nghệ phanh tiên tiến như hệ thống phanh tái sinh (regenerative braking) có thể được áp dụng cho máy kéo để thu hồi năng lượng trong quá trình phanh, giảm tiêu hao nhiên liệu và bảo vệ môi trường. Cần nghiên cứu về phanh khẩn cấp.

Nội dung chính

Tổng quan nghiên cứu

Trong chiến lược phát triển kinh tế lâm nghiệp tại các tỉnh trung du và miền núi phía Bắc Việt Nam, khâu vận chuyển gỗ và lâm sản đóng vai trò then chốt nhưng cũng đối mặt với nhiều rào cản kỹ thuật phức tạp nhất. Theo số liệu khảo sát ngành, diện tích đất lâm nghiệp nước ta đạt khoảng 11,575 triệu ha, trong đó rừng tự nhiên chiếm 90,8% và rừng trồng chiếm tỷ lệ ngày càng gia tăng. Địa hình đồi núi hiểm trở cùng hệ thống đường vận xuất có độ dốc cao từ 10% đến trên 20%, mặt đường trơn trượt với nền đất yếu khiến các phương tiện vận tải cơ giới thông thường rất khó hoạt động an toàn. Để giải quyết bài toán này, đề tài khoa học cấp nhà nước KC.07-26 đã chế tạo mẫu rơ moóc chuyên dùng một trục chủ động RMH-3000 liên hợp với máy kéo bánh hơi Shibaura 3000A có công suất 28,5 mã lực nhằm phục vụ vận chuyển gỗ rừng trồng.

Mục tiêu cốt lõi của nghiên cứu là khảo sát toàn diện các yếu tố ảnh hưởng trực tiếp đến tính năng và hiệu quả phanh của liên hợp máy kéo Shibaura 3000A và rơ moóc RMH-3000. Nghiên cứu tập trung giải quyết vấn đề mất ổn định hướng, hiện tượng trượt lết và nguy cơ bẻ gãy gập đoàn xe khi phanh trên đường dốc hoặc đường có hệ số bám thấp. Phạm vi nghiên cứu bao quát các điều kiện vận hành thực tế tại vùng trung du miền núi phía Bắc, ứng dụng các thông số kỹ thuật chuẩn của máy kéo tự trọng 1500 kg và rơ moóc tải trọng 3000 kg. Kết quả của luận văn mang lại ý nghĩa khoa học và thực tiễn sâu sắc, cung cấp cơ sở dữ liệu định lượng giúp tối ưu hóa kết cấu hệ thống phanh dầu, nâng cao độ an toàn chuyển động lên trên 30% và giảm thiểu tối đa tai nạn lao động trong sản xuất lâm nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng hệ thống lý thuyết động lực học đoàn xe nhiều thành phần kết hợp với mô hình dao động không gian trong mặt phẳng thẳng đứng. Đoàn xe được mô tả dưới dạng một hệ cơ học phi tuyến bao gồm máy kéo hai cầu chủ động liên kết khớp mềm với rơ moóc một trục thông qua cơ cấu móc kéo chuyên dụng. Khung lý thuyết tập trung vào việc mô hình hóa sự phân bố lại tải trọng pháp tuyến tĩnh và động lên các trục bánh xe dưới tác động của lực quán tính khi phanh, lực cản lăn và lực phanh tiếp tuyến. Các khái niệm nền tảng bao gồm: gia tốc phanh cực đại, quãng đường phanh hiệu dụng, thời gian phản ứng của hệ thống dẫn động phanh thủy lực, độ ổn định góc xoay thân máy kéo và góc lệch khung mooc.

Hệ thống phanh khảo sát bao gồm cơ cấu phanh guốc lấy từ dòng xe GAZ-51 lắp trên rơ moóc RMH-3000 kết hợp với tổng phanh dầu điều khiển chung từ bàn đạp máy kéo Shibaura 3000A. Khi phanh, mạch thủy lực bổ trợ cầu mooc bị ngắt dòng cấp mô men quay và chuyển trạng thái tạo áp suất phanh tức thời. Nghiên cứu thiết lập hệ phương trình vi phân chuyển động phi tuyến bậc hai mô tả dao động góc và dao động tịnh tiến của trọng tâm máy kéo kết hợp tải trọng mooc, có xét đến độ đàn hồi tương đương và độ giảm chấn của lốp cao su trên các cầu xe.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng số trên máy tính kết hợp lý thuyết giải tích động lực học kỹ thuật. Dữ liệu đầu vào được xác lập dựa trên bộ thông số đo đạc thực nghiệm chính xác của máy kéo Shibaura 3000A với chiều dài cơ sở 1,815 m, chiều cao trọng tâm 0,552 m, khoảng cách móc kéo 0,375 m cùng rơ moóc RMH-3000 có chiều dài thùng 3,094 m và trọng lượng bản thân 1500 kg. Do hệ phương trình vi phân chuyển động của quá trình phanh có tính chất phi tuyến cao với nhiều biến số ngẫu nhiên, tác giả lựa chọn phương pháp số Runge-Kutta bậc 4 để giải gần đúng hệ phương trình trạng thái.

Môi trường tính toán và mô phỏng được triển khai trên phần mềm chuyên dụng Matlab và Simulink, cho phép khảo sát đa biến độc lập với độ chính xác cao. Cỡ mẫu mô phỏng bao gồm hơn 50 kịch bản vận hành thực nghiệm số, phân tích trong dải vận tốc ban đầu từ 5 km/h đến 25 km/h, tốc độ tăng lực phanh từ 5000 N/s đến 25000 N/s và hệ số bám mặt đường biến thiên từ 0,2 đến 0,8. Việc lựa chọn phương pháp mô phỏng số giúp rút ngắn trên 70% thời gian nghiên cứu so với phương pháp thử nghiệm bãi thực địa, đồng thời loại trừ triệt để nguy cơ mất an toàn khi kiểm tra các chế độ phanh ngặt nghèo trên sa bàn hoặc đường đồi dốc.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng số đã làm sáng tỏ mối quan hệ phụ thuộc phi tuyến giữa các yếu tố vận hành và hiệu quả phanh của liên hợp máy:

• Ảnh hưởng của vận tốc ban đầu: Khi vận tốc bắt đầu phanh tăng từ 10 km/h lên 20 km/h, quãng đường phanh của liên hợp máy tăng gấp 3,8 lần, đồng thời biên độ dao động góc xoay thân máy kéo tăng thêm 45%. Điều này chứng minh động năng tích lũy của khối hàng hóa 3000 kg trên rơ moóc tác động lực đẩy cực lớn lên điểm móc kéo ở dải tốc độ cao.
• Ảnh hưởng của tốc độ tăng lực phanh: Khi tốc độ tăng lực phanh đạt từ 15000 N/s đến 20000 N/s, quãng đường phanh giảm trung bình 18,5% so với mức tăng chậm 5000 N/s. Tuy nhiên, tốc độ tăng lực phanh quá cao làm gia tăng xung lực giật quán tính, khiến phản lực pháp tuyến cầu trước máy kéo tăng đột ngột lên mức 1150 kg (tăng 76,9% so với tải trọng tĩnh 650 kg).
• Ảnh hưởng của hệ số bám mặt đường: Trên mặt đường đất ướt hoặc bùn lầy đặc trưng của lâm nghiệp miền núi với hệ số bám thấp xấp xỉ 0,25, gia tốc phanh cực đại giảm hơn 58% so với mặt đường bê tông xi măng có hệ số bám 0,75, làm thời gian phanh kéo dài thêm 2,4 giây và gây hiện tượng trượt lết bánh xe mooc.

Thảo luận kết quả

Các kết quả tính toán có thể được trực quan hóa rõ nét thông qua hệ thống đồ thị biến thiên phản lực pháp tuyến và đặc tính lực phanh theo thời gian thực. Đồ thị phản lực pháp tuyến cho thấy rõ hiện tượng truyền tải trọng động từ cầu sau máy kéo và cầu mooc về phía cầu trước máy kéo ngay tại thời điểm $t = 0,2$ đến $0,4$ giây sau khi đạp phanh. Điều này giải thích nguyên nhân gây giảm hiệu quả bám của bánh sau máy kéo – vốn là bánh chủ động chịu tải trọng tĩnh lớn nhất với mức 827 kg.

Khi so sánh với các công trình nghiên cứu ổn định đoàn xe của các tác giả quốc tế, kết quả luận văn có sự tương đồng sâu sắc về xu hướng bẻ gãy gập góc khi rơ moóc phanh chậm pha hơn máy kéo. Hiện tượng này đặc biệt nguy hiểm khi đoàn xe vận hành trên đường dốc cục bộ hoặc khúc cua bán kính nhỏ. Nhờ bố trí hệ thống phanh guốc GAZ-51 kết hợp mạch xả áp phanh dầu đồng bộ, rơ moóc RMH-3000 phát huy lực phanh kịp thời, triệt tiêu lực đẩy quán tính dọc trục mooc và hạn chế tối đa độ lắc ngang thân xe, đảm bảo ổn định động học cho toàn bộ hệ thống liên hợp.

Đề xuất và khuyến nghị

Dựa trên các kết quả khảo sát định lượng, luận văn đưa ra 4 nhóm giải pháp kỹ thuật và vận hành cụ thể:

• Đồng bộ hóa thời gian tác động của hệ thống phanh: Tiến hành hiệu chỉnh cụm van phân phối thủy lực và cơ cấu chấp hành phanh dầu trên rơ moóc RMH-3000 nhằm giảm độ trễ thời gian tác động phanh xuống dưới 0,15 giây, đảm bảo lực phanh mooc xuất hiện sớm hơn hoặc đồng thời với lực phanh máy kéo từ 0,05 đến 0,1 giây để ngăn ngừa lực đẩy dọc gây gập đoàn xe.
• Khống chế tốc độ vận chuyển theo điều kiện mặt đường: Ban hành quy chuẩn vận hành an toàn cho người lái máy kéo, quy định giới hạn vận tốc tối đa không quá 12 km/h khi chở đầy tải 3000 kg trên các tuyến đường rừng cấp phối dốc trên 12%, và không vượt quá 18 km/h trên đường liên thôn đã bê tông hóa.
• Tối ưu hóa phân bố tải trọng thùng hàng: Thực hiện xếp đặt gỗ và lâm sản trên rơ moóc sao cho tọa độ trọng tâm khối hàng dịch chuyển về phía trước cầu mooc một khoảng $b = 300$ mm, duy trì tải trọng đứng tác dụng lên móc kéo đạt khoảng 10% đến 15% tổng trọng lượng mooc chở tải nhằm tăng khả năng bám cho cầu sau máy kéo.
• Bảo dưỡng và chuẩn hóa áp suất lốp: Thực hiện kiểm tra định kỳ áp suất lốp cầu trước máy kéo ở mức 1,5 bar, cầu sau từ 1,0 đến 3,5 kg/cm² và điều chỉnh khe hở má phanh guốc GAZ-51 định kỳ sau mỗi 200 giờ làm việc để duy trì hệ số ma sát ổn định.

Chủ thể thực hiện bao gồm các cơ sở sửa chữa cơ giới nông lâm nghiệp, các lâm trường quốc doanh và người vận hành máy kéo tại các hợp tác xã miền núi trong lộ trình triển khai từ năm 2012 trở đi.

Đối tượng nên tham khảo luận văn

• Kỹ sư thiết kế và chế tạo máy nông lâm nghiệp: Cung cấp phương pháp luận chuẩn xác, các công thức toán học động lực học và hệ thông số kết cấu phục vụ thiết kế, cải tiến các dòng máy kéo bánh hơi cỡ nhỏ từ 25 đến 40 mã lực kéo rơ moóc chuyên dụng.
• Học viên cao học và nghiên cứu sinh chuyên ngành Cơ giới hóa: Tài liệu tham khảo học thuật giá trị về ứng dụng phương pháp sai phân số Runge-Kutta và phần mềm Matlab/Simulink trong giải quyết các bài toán động lực học cơ khí phức tạp.
• Cán bộ quản lý tại các lâm trường, nông trường và trang trại: Nắm bắt quy luật vận hành, định mức tải trọng và các giới hạn tốc độ an toàn để xây dựng quy trình khai thác vận chuyển gỗ đạt hiệu quả kinh tế cao nhất.
• Giảng viên và sinh viên ngành Kỹ thuật Cơ khí Động lực: Nguồn học liệu trực quan phục vụ công tác giảng dạy lý thuyết ô tô máy kéo, tính toán thiết kế hệ thống phanh và an toàn chuyển động phương tiện chuyên dụng.

Câu hỏi thường gặp

Tại sao cần khảo sát tính năng phanh của liên hợp máy kéo Shibaura 3000A và rơ moóc RMH-3000?

Máy kéo Shibaura 3000A kết hợp rơ moóc chủ động RMH-3000 chở tải trọng lớn 3000 kg trên địa hình đồi núi có độ dốc cao từ 10% đến 20%. Quá trình phanh dễ xuất hiện tải trọng động làm thay đổi lực bám, gây nguy cơ trượt lết, đẩy mooc hoặc lật đổ phương tiện nếu không được tính toán tối ưu.

Vận tốc ban đầu ảnh hưởng như thế nào đến quãng đường phanh của đoàn xe?

Quá trình mô phỏng chỉ ra rằng quãng đường phanh tỷ lệ thuận với bình phương vận tốc ban đầu. Khi vận tốc tăng gấp đôi từ 10 km/h lên 20 km/h, quãng đường phanh tăng gần 4 lần, đồng thời biên độ lắc góc thân xe tăng hơn 40%, đòi hỏi người vận hành phải kiểm soát nghiêm ngặt tốc độ.

Hệ thống phanh trên rơ moóc RMH-3000 có cấu tạo và nguyên lý hoạt động ra sao?

Rơ moóc sử dụng cơ cấu phanh guốc của xe GAZ-51 lắp đồng bộ trong moay-ơ bánh xe, dẫn động bằng hệ thống thủy lực nối chung với bàn đạp máy kéo. Khi đạp phanh, áp suất dầu thủy lực điều khiển ép má phanh tức thời, triệt tiêu động năng rơ moóc độc lập với máy kéo.

Phương pháp Runge-Kutta bậc 4 mang lại lợi thế gì cho việc giải bài toán động lực học phanh?

Hệ phương trình vi phân chuyển động phanh đoàn xe chứa nhiều yếu tố phi tuyến phức tạp về lốp và truyền lực. Phương pháp Runge-Kutta bậc 4 tích hợp trong Matlab/Simulink giúp giải nhanh các hệ phương trình trạng thái với sai số cực nhỏ dưới 1%, đảm bảo tính chính xác và tin cậy cao.

Người lái máy kéo cần làm gì để đảm bảo an toàn khi phanh trên đường trơn trượt có hệ số bám thấp?

Người vận hành cần duy trì tốc độ dưới 10 km/h trên đường bùn lầy có hệ số bám $\varphi \le 0,3$, áp dụng kỹ thuật nhấp phanh đều đặn, tuyệt đối không phanh gấp đột ngột nhằm tránh hiện tượng khóa cứng bánh xe gây mất lái và trượt ngang đoàn xe.

Kết luận

• Xây dựng thành công mô hình toán học và hệ phương trình vi phân mô tả chính xác quá trình phanh động học của liên hợp máy kéo Shibaura 3000A kéo rơ moóc một trục RMH-3000 trong mặt phẳng thẳng đứng.
• Ứng dụng xuất sắc phương pháp số Runge-Kutta và môi trường mô phỏng Matlab/Simulink để định lượng chi tiết ảnh hưởng của vận tốc ban đầu, tốc độ tăng lực phanh và hệ số bám mặt đường.
• Xác định rõ quy luật tái phân bố tải trọng pháp tuyến lên các trục bánh xe và đưa ra giải pháp kiểm soát độ trễ phanh dưới 0,15 giây nhằm triệt tiêu lực đẩy gây gập đoàn xe.
• Đề xuất các thông số kỹ thuật chuẩn về áp suất lốp, phân bố trọng tâm hàng hóa và định mức vận tốc vận chuyển an toàn trên đường lâm nghiệp đồi dốc.
• Tạo nền tảng khoa học vững chắc để các đơn vị cơ khí tiếp tục chế tạo, thử nghiệm thực tế và hoàn thiện quy trình kiểm định an toàn cho các liên hợp máy kéo cơ giới hóa nông lâm nghiệp trên phạm vi toàn quốc.
