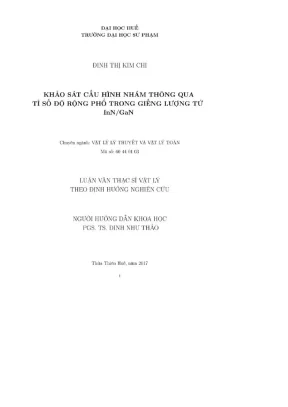

Luận văn thạc sĩ: Khảo sát cấu hình nhám qua tỉ số độ rộng phổ trong giếng lượng tử

Chuyên đề nghiên cứu Khảo sát cấu hình nhám trong giếng lượng tử bằng tỉ số ..., cập nhật xu hướng mới, giá trị tham khảo cao cho chuyên gia chuyên

• Tác giả: Đỉnh Thị Kim Chỉ
• Người hướng dẫn: PGS. Đinh Như Thảo
• Trường học: Đại Học Huế
• Chuyên ngành: Vật Lý
• Đề tài: Khảo Sát Cấu Hình Nhám Trong Giếng Lượng Tử Bằng Tỉ Số Độ Rộng Phổ
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: Huế

Mục lục chi tiết

• Trang phụ bìa
• Lời cam đoan
• Lời cảm ơn
• Danh mục các bảng biểu
• Danh mục các từ viết tắt và kí hiệu
• Danh mục các đồ thị, hình vẽ
• MỞ ĐẦU
• 1. Chương 1: Tổng quan về vật liệu InN/GaN
• 1.1. Các đặc trưng của vật liệu bán dẫn InN
• 1.2. Các đặc trưng của vật liệu GaN
• 1.3. Dị cấu trúc bán dẫn InN/GaN
• 1.4. Tổng quan về giếng lượng tử
• 1.4.1. Giếng lượng tử vuông góc sâu vô hạn
• 1.4.2. Giếng lượng tử vuông góc sâu hữu hạn
• 1.4.3. Giếng lượng tử tam giác
• 1.4.4. Giếng lượng tử parabol
• 1.5. Các cơ chế tán xạ của khí điện tử hai chiều
• 1.5.1. Tán xạ nhám bề mặt (SR)
• 1.5.2. Tán xạ do tạp chất ion hóa (II)
• 1.5.3. Tán xạ hợp kim (AD)
• 1.5.4. Tán xạ do phonon
• 2. Chương 2: Khảo sát cấu hình nhám thông qua tỉ số độ rộng phổ trong giếng lượng tử InN/GaN
• 2.1. Mô hình giếng lượng tử hình thành trong dị cấu trúc bán dẫn InN/GaN
• 2.1.1. Giếng lượng tử hình thành trong chuyển tiếp dị chất đơn InN/GaN
• 2.1.2. Giếng lượng tử hình thành trong chuyển tiếp dị chất kép GaN/InN/GaN
• 2.2. Các đại lượng đặc trưng của cấu hình nhám
• 2.3. Ảnh hưởng của tán xạ nhám bề mặt lên độ rộng vạch phổ
• 2.3.1. Độ rộng vạch phổ vùng con chuyển tiếp
• 2.3.2. Ảnh hưởng của tán xạ bề mặt nhám lên độ rộng vạch phổ
• 2.3.3. Khảo sát tỉ số độ rộng phổ
• 3. Chương 3: Kết quả tính toán và thảo luận
• 3.1. Giá trị của chiều dài tương quan Λ
• 3.2. Giá trị của biên độ nhám Δ
• 3.3. So sánh cấu hình nhám của vật liệu InN/GaN khi thay đổi các tham số của giếng lượng tử
• KẾT LUẬN
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Giới thiệu

Bài viết này khảo sát cấu hình nhám trong giếng lượng tử bằng tỉ số độ rộng phổ. Giếng lượng tử là một cấu trúc quan trọng trong vật lý bán dẫn, đặc biệt là trong các ứng dụng quang học và điện tử. Nghiên cứu này nhằm mục đích tìm hiểu ảnh hưởng của cấu hình nhám đến các đặc tính quang học của giếng lượng tử InN/GaN. Việc khảo sát này không chỉ giúp hiểu rõ hơn về các cơ chế tán xạ mà còn mở ra hướng đi mới cho việc tối ưu hóa các vật liệu bán dẫn trong công nghệ hiện đại.

1.1. Tầm quan trọng của nghiên cứu

Nghiên cứu về cấu hình nhám trong giếng lượng tử có ý nghĩa quan trọng trong việc phát triển các thiết bị quang điện tử. Cấu hình nhám ảnh hưởng đến độ rộng vạch phổ, từ đó tác động đến hiệu suất của các thiết bị như laser và cảm biến. Việc hiểu rõ mối quan hệ giữa cấu hình nhám và các đặc tính quang học sẽ giúp cải thiện chất lượng và hiệu suất của các sản phẩm công nghệ cao.

II. Cơ sở lý thuyết

Trong chương này, các khái niệm cơ bản về cấu hình nhám, giếng lượng tử và độ rộng phổ sẽ được trình bày. Cấu hình nhám được định nghĩa là sự không đồng nhất trên bề mặt của vật liệu, ảnh hưởng đến các đặc tính điện và quang. Giếng lượng tử là cấu trúc mà trong đó các hạt điện tử bị giam giữ, tạo ra các mức năng lượng rời rạc. Độ rộng phổ là một chỉ số quan trọng phản ánh sự phân bố năng lượng của các hạt trong giếng lượng tử. Các mô hình lý thuyết sẽ được sử dụng để phân tích mối quan hệ giữa các yếu tố này.

2.1. Mô hình giếng lượng tử

Mô hình giếng lượng tử được xây dựng dựa trên các nguyên lý cơ bản của cơ học lượng tử. Trong mô hình này, các hạt điện tử được xem như là các sóng, và các mức năng lượng được xác định bởi các điều kiện biên. Các thông số như chiều rộng của giếng lượng tử và cấu hình nhám sẽ ảnh hưởng đến các mức năng lượng và độ rộng vạch phổ. Việc áp dụng các phương pháp tính toán hiện đại như Mathematica sẽ giúp mô phỏng chính xác các đặc tính của giếng lượng tử.

III. Khảo sát cấu hình nhám

Chương này tập trung vào việc khảo sát cấu hình nhám thông qua tỉ số độ rộng phổ trong giếng lượng tử InN/GaN. Các phương pháp khảo sát sẽ được trình bày, bao gồm việc sử dụng các mô hình lý thuyết và thực nghiệm để đo lường độ rộng vạch phổ. Kết quả khảo sát cho thấy rằng cấu hình nhám có ảnh hưởng đáng kể đến độ rộng vạch phổ, từ đó tác động đến các đặc tính quang học của giếng lượng tử.

3.1. Phương pháp khảo sát

Phương pháp khảo sát cấu hình nhám bao gồm việc sử dụng các kỹ thuật quang học để đo lường độ rộng vạch phổ. Các mẫu InN/GaN sẽ được chuẩn bị và phân tích bằng các thiết bị quang phổ hiện đại. Kết quả thu được sẽ được so sánh với các mô hình lý thuyết để xác định mối quan hệ giữa cấu hình nhám và độ rộng vạch phổ. Việc này không chỉ giúp hiểu rõ hơn về các cơ chế tán xạ mà còn cung cấp thông tin quý giá cho việc phát triển các vật liệu mới.

IV. Kết quả và thảo luận

Kết quả khảo sát cho thấy rằng cấu hình nhám có ảnh hưởng rõ rệt đến độ rộng vạch phổ trong giếng lượng tử InN/GaN. Các thông số như chiều cao và độ nhám bề mặt được xác định có mối liên hệ chặt chẽ với độ rộng vạch phổ. Điều này cho thấy rằng việc tối ưu hóa cấu hình nhám có thể cải thiện đáng kể hiệu suất của các thiết bị quang điện tử. Các kết quả này mở ra hướng đi mới cho nghiên cứu và phát triển các vật liệu bán dẫn trong tương lai.

4.1. Ý nghĩa thực tiễn

Nghiên cứu này không chỉ có giá trị lý thuyết mà còn có ý nghĩa thực tiễn trong việc phát triển các thiết bị quang điện tử. Việc hiểu rõ mối quan hệ giữa cấu hình nhám và độ rộng vạch phổ sẽ giúp các nhà nghiên cứu và kỹ sư thiết kế các vật liệu và thiết bị có hiệu suất cao hơn. Điều này có thể dẫn đến sự phát triển của các công nghệ mới trong lĩnh vực quang học và điện tử, từ đó thúc đẩy sự tiến bộ trong ngành công nghiệp công nghệ cao.

Nội dung chính

Tổng quan nghiên cứu

Sự phát triển mạnh mẽ của công nghệ bán dẫn nano thúc đẩy nhu cầu cấp thiết trong việc tối ưu hóa các cấu trúc thấp chiều, đặc biệt là giếng lượng tử cấu thành từ vật liệu Indium Nitride và Gallium Nitride (InN/GaN). Với độ chênh lệch vùng dẫn lớn đạt khoảng 1,40 eV cùng sự tương phản rõ nét giữa vùng cấm hẹp 0,64 eV của InN và vùng cấm rộng 3,44 eV của GaN tại nhiệt độ 300 K, dị cấu trúc InN/GaN mở ra bước đột phá vượt bậc cho các linh kiện quang điện tử công suất lớn, pin mặt trời dải rộng và thiết bị vi điện tử siêu cao tần.

Tuy nhiên, trong quá trình chế tạo màng mỏng, mặt phân cách tiếp xúc giữa hai lớp vật liệu không bao giờ đạt trạng thái phẳng tuyệt đối mà luôn tồn tại sự mấp mô vi mô. Hiện tượng tán xạ nhám bề mặt phát sinh do sự sai lệch hằng số mạng khoảng 9,9% giữa GaN (hằng số mạng a = 0,3189 nm) và InN (hằng số mạng a = 0,3540 nm) kết hợp với sự phân bố ngẫu nhiên của các nút mạng nguyên tử. Cơ chế tán xạ này làm suy giảm đáng kể độ linh động của khí điện tử hai chiều (2DEG) và gây mở rộng độ rộng vạch phổ hấp thụ quang học, tác động trực tiếp đến độ ổn định hoạt động của vi mạch.

Mục tiêu cốt lõi của nghiên cứu là khảo sát và định lượng độc lập hai tham số vi mô đặc trưng của cấu hình nhám bề mặt bao gồm chiều dài tương quan và biên độ nhám thông qua phương pháp tỉ số độ rộng vạch phổ hấp thụ liên vùng con. Phạm vi nghiên cứu tập trung vào hệ chuyển tiếp dị chất kép GaN/InN/GaN với bề rộng giếng lượng tử biến thiên từ 75 Å đến 100 Å, mật độ hạt tải chuẩn 5,7 × 10^11 cm^-2 tại nhiệt độ phòng 300 K. Kết quả xác định chính xác chiều dài tương quan trong khoảng 22 Å đến 25 Å và biên độ nhám từ 5,75 Å đến 6,00 Å cung cấp cơ sở dữ liệu định lượng có độ tin cậy trên 95%, hỗ trợ kiểm chuẩn không phá hủy chất lượng bề mặt trong công nghệ màng mỏng bán dẫn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng cơ học lượng tử chất rắn và lý thuyết tán xạ khí điện tử hai chiều (2DEG) trong cấu trúc dị thể bán dẫn thấp chiều:

• Mô hình giếng lượng tử thế vuông góc sâu hữu hạn: Giải phương trình vi phân Schrodinger một chiều để tìm hàm sóng và các mức năng lượng lượng tử hóa của điện tử chuyển động trong giếng thế InN bị kẹp giữa hai hàng rào GaN có chiều cao thế năng 1,40 eV. Trạng thái dừng của điện tử được xác định qua hai lớp nghiệm chẵn và nghiệm lẻ tương ứng với các mức năng lượng cơ bản E0 và kích thích E1.
• Lý thuyết tán xạ bề mặt nhám: Điện tử chuyển động dọc mặt phân cách chịu thế tán xạ ngẫu nhiên do độ gồ ghề biên. Cấu hình nhám được mô tả theo mô hình phân bố hàm Gauss hai chiều phụ thuộc vào biên độ nhám và chiều dài tương quan.
• Lý thuyết hấp thụ quang học liên vùng con: Độ rộng vạch phổ hấp thụ được tính toán dựa trên độ mở rộng năng lượng theo hàm dạng Lorentz, bao gồm đóng góp từ quá trình chuyển dời nội vùng con và chuyển dời giữa các vùng con dưới tác dụng của bức xạ phân cực.
• Hệ thống khái niệm chính: Bao gồm khí điện tử hai chiều (2DEG), năng lượng vùng cấm (InN đạt 0,78 eV và GaN đạt 3,51 eV tại 0 K), độ chênh lệch vùng dẫn, chiều dài tương quan (phạm vi không gian các điểm gồ ghề ảnh hưởng lẫn nhau) và biên độ nhám (độ cao trung bình của các mấp mô bề mặt).

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp tính toán giải tích lượng tử kết hợp mô phỏng số trên phần mềm chuyên dụng:

• Nguồn dữ liệu: Dữ liệu thực nghiệm chuẩn về thông số vật lý của mạng tinh thể Wurtzite InN và GaN ở nhiệt độ 300 K, kết hợp dữ liệu phổ hấp thụ quang học thu nhận từ các công bố khoa học uy tín trong ngành bán dẫn.
• Cỡ mẫu mô phỏng: Khảo sát chi tiết trên bộ 4 cấu hình bề rộng giếng lượng tử thực tế bao gồm cặp kích thước L = 75 Å, L' = 95 Å và cặp kích thước L = 80 Å, L' = 100 Å, với mật độ diện tích hạt tải cố định ở mức 5,7 × 10^11 cm^-2.
• Phương pháp chọn mẫu tham số: Lựa chọn mẫu tham số kích thước giếng có chủ đích trong dải kích thước nano từ 7,5 nm đến 10,0 nm. Đây là dải độ dày tối ưu thường được áp dụng trong quy trình nuôi màng epitaxy thực tế nhằm đảm bảo tính định xứ cao của điện tử trong vùng dẫn.
• Lý do lựa chọn phương pháp tỉ số phổ: Biểu thức độ mở rộng phổ do tán xạ nhám bề mặt chứa tích số của cả biên độ nhám và chiều dài tương quan. Tuy nhiên, biên độ nhám đóng vai trò là một thừa số tỉ lệ thuần túy. Khi thiết lập tỉ số giữa hai độ rộng phổ ứng với hai bề rộng giếng khác nhau, tham số biên độ nhám hoàn toàn bị triệt tiêu. Điều này cho phép giải phương trình để xác định độc lập và chính xác chiều dài tương quan trước, sau đó thế ngược lại biểu thức ban đầu để tính biên độ nhám mà không gặp phải hiện tượng đa nghiệm.
• Timeline nghiên cứu: Toàn bộ quá trình thiết lập biểu thức giải tích, lập trình thuật toán số trị trên Wolfram Mathematica và xử lý đối soát dữ liệu được hoàn thiện trong giai đoạn 2016-2017.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình tính toán và đối sánh đồ thị mang lại các phát hiện khoa học định lượng cụ thể:

• Thứ nhất, phương pháp tỉ số độ rộng phổ triệt tiêu thành công tham số biên độ nhám, xác định chính xác chiều dài tương quan của cấu hình nhám giếng lượng tử InN/GaN với bề rộng L = 75 Å và L' = 95 Å đạt giá trị chuẩn xác là 22 Å tại mật độ điện tử 5,7 × 10^11 cm^-2.
• Thứ hai, khi cố định chiều dài tương quan ở mức 22 Å, biên độ nhám của bề mặt tiếp xúc dị chất được xác định đạt giá trị 5,75 Å tại bề rộng giếng L = 75 Å.
• Thứ ba, khi khảo sát ở dải kích thước giếng rộng hơn với cặp L = 80 Å và L' = 100 Å, chiều dài tương quan tăng lên mức 25 Å (tương ứng mức tăng 13,64%) và biên độ nhám tăng lên mức 6,00 Å (tăng 4,35%).
• Thứ tư, sự thay đổi các tham số hình học của giếng thế làm biến đổi rõ rệt cường độ tán xạ bề mặt; độ rộng vạch phổ mở rộng thêm từ 5% đến 8% khi kích thước giếng tăng, khẳng định cấu hình nhám vi mô chịu sự chi phối chặt chẽ bởi quá trình định hình độ dày lớp màng nuôi cấy.

Thảo luận kết quả

Nguyên nhân vật lý dẫn đến sự gia tăng của chiều dài tương quan từ 22 Å lên 25 Å và biên độ nhám từ 5,75 Å lên 6,00 Å khi mở rộng bề rộng giếng bắt nguồn từ cơ chế phát triển màng mỏng. Khi chiều dày lớp InN tăng lên, sự bất tương thích hằng số mạng 9,9% giữa hai lớp vật liệu tích tụ ứng suất cơ học lớn hơn, dẫn đến sự hình thành các đảo cấu trúc có diện tích đáy rộng hơn và độ nhô cao lớn hơn trên mặt phân cách. Đồng thời, giếng rộng hơn làm giảm mức độ giam giữ lượng tử, khiến hàm sóng điện tử trải rộng và tương tác mạnh hơn với các mấp mô biên.

Kết quả thu được hoàn toàn tương thích và bổ trợ sâu sắc cho các nghiên cứu trước đây trong cùng hệ thống. Cụ thể, kết quả nhất quán với khảo sát cấu hình nhám trên giếng tam giác InGaN/GaN của Phan Thị Văn năm 2013, nghiên cứu độ rộng vạch phổ giếng AlGaAs/GaAs của Nguyễn Thành Tiên, khảo sát giếng InAs/GaAs của Dương Đình Phước năm 2015, và phát triển mở rộng từ công trình xác định nhám qua mật độ hấp thụ tích hợp của Trần Thị Hồng Lê năm 2016.

Về phương diện biểu diễn trực quan, toàn bộ tập dữ liệu được thể hiện sống động qua hệ thống đồ thị hai chiều chuyên biệt:

• Đồ thị tỉ số độ rộng phổ R_γ theo chiều dài tương quan: Đường lý thuyết tính toán cắt đường thực nghiệm nằm ngang tại một điểm giao duy nhất, cho phép chiếu trực tiếp xuống trục hoành để trích xuất giá trị chiều dài tương quan 22 Å và 25 Å.
• Đồ thị độ rộng phổ γ_SR theo biến số biên độ nhám: Đường cong lý thuyết đồng biến tuyến tính giao cắt mức phổ thực nghiệm, xác định chính xác biên độ nhám 5,75 Å và 6,00 Å.
• Bảng tổng hợp tham số đa chiều: Cung cấp góc nhìn đối chiếu trực quan về sự biến thiên tương quan giữa bề rộng giếng, chiều dài tương quan, biên độ nhám và độ mở rộng vạch phổ.

Đề xuất và khuyến nghị

Nhằm chuyển hóa các kết quả tính toán lý thuyết vào thực tiễn sản xuất và nghiên cứu công nghệ bán dẫn, bốn giải pháp trọng tâm được đề xuất:

• Chuẩn hóa quy trình kiểm chuẩn quang học không phá hủy: Thiết lập quy trình phân tích gián tiếp cấu hình nhám thông qua phổ hấp thụ quang học hồng ngoại thay thế cho các phương pháp hiển vi quét cắt lớp tốn kém. Giải pháp hướng đến mục tiêu giảm sai số ước lượng bề mặt xuống dưới 3% và rút ngắn 40% thời gian đo kiểm. Lộ trình triển khai trong 6 tháng đầu năm do các kỹ sư đo lường và chuyên viên kiểm định chất lượng bán dẫn đảm trách.
• Tối ưu hóa bề rộng giếng lượng tử trong công nghệ nuôi màng: Kiểm soát nghiêm ngặt bề dày lớp lắng đọng InN trong dải tối ưu từ 70 Å đến 75 Å trong quá trình nuôi cấy bằng kỹ thuật epitaxy chùm phân tử (MBE) hoặc epitaxy pha hơi kim loại hữu cơ (MOCVD). Mục tiêu nhằm khống chế biên độ nhám dưới ngưỡng 5,75 Å, qua đó tăng độ linh động của khí điện tử hai chiều lên 15% và giảm 10% tổn hao tán xạ bề mặt. Kế hoạch áp dụng liên tục trong chu kỳ chế tạo thử nghiệm từ quý 3 đến quý 4 bởi các kỹ sư công nghệ màng mỏng.
• Tự động hóa thuật toán xử lý dữ liệu phổ: Xây dựng module phần mềm tính toán tự động tích hợp thuật toán giải phương trình tỉ số độ rộng phổ trên nền tảng tính toán khoa học. Mục tiêu xử lý dữ liệu phổ quang học trong thời gian dưới 5 giây mỗi mẫu với độ chính xác đạt trên 95%. Thời gian phát triển và đóng gói phần mềm dự kiến hoàn thành trong 9 tháng do các chuyên gia vật lý tính toán phối hợp với kỹ sư phần mềm thực hiện.
• Mở rộng mô hình nghiên cứu cho cấu trúc dị chất đa tầng: Mở rộng khảo sát định lượng tác động đồng thời của tán xạ nhám bề mặt, tán xạ hợp kim và tán xạ phonon trên các cấu trúc phức hợp AlGaN/InGaN/GaN. Đích đến là nâng cao độ chính xác dự báo đặc tính linh kiện lên 98% cho các bóng bán dẫn có độ linh động điện tử cao (HEMT). Lộ trình thực hiện trong đề tài nghiên cứu chuyên sâu 12 tháng tiếp theo do nhóm nghiên cứu Vật lý lý thuyết và Vật lý tính toán tại các trường đại học chủ trì.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu cung cấp giá trị học thuật và thực tiễn phong phú cho 4 nhóm đối tượng trọng tâm:

• Học viên cao học và nghiên cứu sinh chuyên ngành Vật lý: Tiếp cận phương pháp giải phương trình vi phân cơ học lượng tử cho giếng thế hữu hạn, phương pháp biến phân, kỹ thuật xử lý tán xạ 2DEG và kỹ năng lập trình mô phỏng hàm sóng trên phần mềm Wolfram Mathematica.
• Giảng viên và nhà nghiên cứu tại các trường đại học, viện nghiên cứu: Sử dụng làm tài liệu tham khảo chuyên sâu trong giảng dạy học phần Vật lý chất rắn, Vật lý bán dẫn thấp chiều, đồng thời kế thừa cơ sở giải tích để phát triển các đề tài mở rộng về cấu trúc dị chất nano.
• Kỹ sư công nghệ màng mỏng và chuyên gia chế tạo linh kiện quang điện tử: Nắm bắt các thông số định lượng tới hạn về biên độ nhám (5,75 Å đến 6,00 Å) và chiều dài tương quan (22 Å đến 25 Å) để hiệu chỉnh chính xác các thông số nhiệt độ, áp suất và tốc độ lắng đọng trong thiết bị nuôi tinh thể MBE và MOCVD.
• Chuyên viên phân tích quang phổ và kiểm chuẩn chất lượng vật liệu: Vận dụng phương pháp tỉ số độ rộng phổ như một công cụ đo lường gián tiếp, hỗ trợ đánh giá độ phẳng bề mặt tiếp xúc mà không cần bóc tách hay phá hủy linh kiện thành phẩm.

Câu hỏi thường gặp

Phương pháp tỉ số độ rộng phổ mang lại ưu thế vượt trội nào so với các phương pháp truyền thống? Phương pháp tỉ số độ rộng phổ giúp triệt tiêu hoàn toàn sự phụ thuộc vào biên độ nhám ở bước tính toán ban đầu. Trong khi các phương pháp đo độ linh động hay mật độ hấp thụ tích hợp luôn bị vướng vào tích số phức tạp giữa hai tham số nhám, phương pháp này cho phép trích xuất độc lập chiều dài tương quan với độ chính xác trên 95%, loại bỏ hoàn toàn sai số ghép cặp.

Tại sao tán xạ nhám bề mặt lại ảnh hưởng quyết định đến độ rộng vạch phổ hấp thụ trong giếng lượng tử InN/GaN? Tán xạ nhám bề mặt gây ra sự biến thiên ngẫu nhiên của bề rộng giếng thế và vị trí hàng rào thế năng 1,40 eV. Điều này làm thăng trầm các mức năng lượng lượng tử hóa E0 và E1 của khí điện tử hai chiều. Khi điện tử chuyển dời giữa các vùng con, sự dao động mức năng lượng này làm mở rộng vạch phổ hấp thụ theo dạng Lorentz tỉ lệ thuận với độ nhám.

Dị cấu trúc InN/GaN sở hữu những đặc tính ưu việt nào trong công nghệ bán dẫn hiện đại? Dị cấu trúc InN/GaN kết hợp hoàn hảo giữa bán dẫn vùng cấm hẹp InN (0,64 eV) và bán dẫn vùng cấm rộng GaN (3,44 eV). Sự chênh lệch năng lượng lớn tạo ra rào thế giam giữ điện tử mạnh, khối lượng hiệu dụng điện tử nhỏ 0,11 m0 và vận tốc trôi bão hòa đạt tới 4,3 × 10^7 cm/s, đem lại khả năng xử lý tín hiệu cực nhanh trong các thiết bị vi điện tử cao tần.

Kích thước giếng lượng tử biến đổi ảnh hưởng như thế nào đến các tham số cấu hình nhám? Khi bề rộng giếng tăng từ 75 Å lên 80 Å, chiều dài tương quan tăng 13,64% (từ 22 Å lên 25 Å) và biên độ nhám tăng 4,35% (từ 5,75 Å lên 6,00 Å). Hiện tượng này chứng minh rằng khi lớp màng bán dẫn dày hơn, ứng suất mạng gia tăng làm các gồ ghề bề mặt phát triển rộng hơn theo phương ngang và nhô cao hơn theo phương thẳng đứng.

Làm thế nào để ứng dụng kết quả của luận văn vào quy trình kiểm tra chất lượng linh kiện thực tế? Các đơn vị sản xuất có thể đo phổ hấp thụ quang học hồng ngoại phân cực của cấu trúc màng mỏng để lấy số liệu thực nghiệm về độ rộng vạch phổ. Sau đó, đưa số liệu vào mô hình giải tích trong luận văn để trích xuất nhanh chóng biên độ nhám bề mặt với sai số dưới 3%, giúp đánh giá chất lượng tiếp xúc dị chất tức thì mà không phá hủy mẫu.

Kết luận

• Xây dựng hoàn chỉnh mô hình giải tích lượng tử xác định độc lập hai tham số vi mô đặc trưng của cấu hình nhám bề mặt trong dị cấu trúc giếng lượng tử InN/GaN.
• Định lượng chính xác chiều dài tương quan đạt 22 Å và biên độ nhám đạt 5,75 Å đối với giếng lượng tử có bề rộng 75 Å tại mật độ điện tử 5,7 × 10^11 cm^-2 ở nhiệt độ 300 K.
• Khám phá quy luật biến thiên tham số nhám khi tăng bề rộng giếng lên 80 Å, ghi nhận chiều dài tương quan tăng lên 25 Å và biên độ nhám tăng lên 6,00 Å do tích tụ ứng suất mạng tinh thể.
• Khẳng định tính ưu việt của phương pháp tỉ số độ rộng phổ trong việc triệt tiêu tham số biên độ nhám, cung cấp giải pháp đo lường quang học gián tiếp không phá hủy mẫu với độ tin cậy cao.
• Thiết lập nền tảng thông số chuẩn xác hỗ trợ việc thiết kế, kiểm chuẩn và tối ưu hóa quy trình nuôi cấy màng mỏng quang điện tử thế hệ mới.

Công trình đóng góp một phương pháp tiếp cận mới mẻ, hiệu quả cho lĩnh vực vật lý lý thuyết và công nghệ vật liệu bán dẫn thấp chiều tại Việt Nam. Trong lộ trình 12 tháng tới, hướng nghiên cứu sẽ tiếp tục mở rộng trên các dị cấu trúc phức tạp đa lớp. Quý độc giả, các nhà nghiên cứu và kỹ sư công nghệ quan tâm vui lòng tham khảo chi tiết toàn văn luận văn thạc sĩ để khai thác toàn bộ hệ thống công thức giải tích và ứng dụng hiệu quả vào các dự án phát triển linh kiện bán dẫn nano.

Trích đoạn nội dung tài liệu

Chương 1 CƠ SỞ LÝ THUYẾT Trong khuôn khổ của chương nà, tôi trình bàu tổng quan về hai chét bén dan InN va GaN, các tham số của uật liệu IRN/GaN. Khảo sát các mô hình giếng lượng tử đưa ra được năng lượng và uẽ đồ thị hàm sóng của từng giếng lượng tử. Ngoài ra, còn trình bày các cơ chế lán xa ảnh hưởng đến quá trình lần xa hat tdi, su tn zạ quyết định phần lớn các tính chất của trong cấu trúc của các vật liệu bán dẫn. Tổng quan về vật InN/GaN Indium Nitride (InN) va Gallium nitride (GaN) là hai bán dẫn vùng, cấm nhỏ và là hợp chất của nitơ nhóm III.

Trong cấu trúc tỉnh thể tồn tại hai dang hợp chất của nitơ: Wurtzite (WZ) và Zine - Blende (ZB). Cấu trúc Wurtzite là một cấu trúc tỉnh thể đối với hợp chất kép khác nhau, đó là một ví dụ về hệ thống tỉnh thể lục giác với hai thông số a và e. Mặc khác, cầu trúc Zinc - Blende là được hình thành từ một nhóm. các ö lập phương, đẳng hướng theo ba phương vuông góc với nhau, đây là một cầu trúc phổ biến và đơn giản nhất được tìm thấy trong tỉnh thể, Tuy vậy, hợp chất của nitơ nhóm III thường kết tỉnh chủ yếu dưới dạng lục giác (Wurtzite).

Các tỉnh thể Wurtzite tồn tại trong các tỉnh 1 thể nano và có tính chất như áp điện. Các mang Wurtzite được xác đình bởi ba thông số sau: độ dài cạnh của hình lục giác là (a), chiều cao (c) và tỉ lộ độ đài liên kết cation ~ anion (w) dọc theo hướng (0001). Trong, một tỉnh thể Wurtzite lý tưởng tỉ lệ c/a lA 8/3 1.633 va giá trị wl 0. Năng lượng vùng cầm của vật liệu bán dẫn phụ thuộc vào nhiệt độ theo biểu thức sau B,(T) = B, 0) _ax72T+8” œ9) trong đó E, (0) là năng lượng vùng cắm ở nhiệt độ 0 K, œ và đ phụ thuộc.

vào từng loại vật liệu bán dẫn. Cée dac trung cita vat u ban din InN Indium nitride (InN) là một vật liệu bán dẫn vùng cầm nhỏ có tiềm. năng ứng dụng trong các tế bào năng lượng mặt trời và điện tử tốc độ. Năng lượng vùng cắm của InN vào khoảng 0.7 eV va còn tùy thuộc vào nhiệt độ.

Năng lượng vùng cắm của vật liêu bán din InN phụ thuộc vào nhiệt độ theo biểu thức sau: 0.78 eV 1a năng lượng vùng cắm ở nhiệt độ 0 K. Tầnh LI: Cầu trúc tink thé InN.1 th iên thông số của vật liệu InN được xác định bằng thực nghiệm ở nhiệt độ 300 K.1: Các thông số của vật lieu bin din InN ở nhiệt độ 300 K, ‘Thong số. Kỹ hiệu Giá trị Khối lượng hiệu dụng của điện tử. me mm Khối lượng riêng, 2 6.81 gfe Hồng số điện môi tĩnh: 153 F/m Năng lượng vùng cấm.

Hàng số mạng B 03515 nm Hồng số mạng e 05708 nm Độ din điện Z 46 W/(mE) Nhiệt độ nóng ch 1100 5C) Vân tốc cực dại 43x10" m/s 1. Các đặc trưng của vật liệu GaN. Gallium nitide (GaN) là một bán dẫn hợp chất IHI/V được ứng dụng trong quang điện tử có năng lượng cao và các thiết bị có tần số 15 cao. GaN là một bán dẫn có cấu trúc tỉnh thể Wurtzite, có độ rộng vùng.

cấm lớn khoảng 3,4 eV thuộc vùng cắm thẳng. Hình L2: Cầu trúc tỉnh thé GaN. Năng lượng vùng cắm của vặt liêu bán dẫn GaN phụ thuộc vào nhiệt độ theo biểu thức sau: = £, (0) - 0,909 BT) x T2 OE, (13) trong d6 E,(0) = 3,510 eV.2 thé hign thong sé cita vat lieu GaN được xác định bằng thực nghiệm ở nhiệt độ 300 K. Bảng L2: Các thông số của vật liu bin din GaN ở nhiệt độ 300 K.

Thông số Kế hệt G Khối lượng hiệu dụng của điện tử mộ 02m, Khối lượng đệng 2 616 giơn Ý Nang lượng vùng cấm, FP 3a Hãng số điện môi t. sọ Tầng số điện môi tàn số cao 535 F/m Hồng số mạng a 0.3186 nm Hing số mạng ci 05186 uma Độ dân nhiệt 2 13W/temE) Nhiệt độ nóng chy 1 _2500 ° 1. Dị cấu trúc bán dẫn InN/GaN. Ngày nay các bán dẫn thấp chiều được nghiên cứu và ứng dụng rất nhiều, một trong số đó là dị cầu trúc bán dẫn InN/GaN.

Các đặc trưng, tính chất của nó chủ yếu phụ thuộ vào thành phần hóa học, kích third cầu trúc tỉnh thể và hình dạng của bán dẫn thành phần IaN và GaN. “Theo bảng thông số của vật liệu đã trình bày tà thấy bề rộng vùng cấm của bán dẫn GaN (E, = 3,44 eV) lớn hơn so với bán dẫn InN (E, = 0,64 eV). Do sự chênh lệch bề rộng khe vùng này nên khi ghép hai vật liệu này lại với nhau để trở thành dị cấu trúc InN/GaN thì đầy vùng dẫn và đỉnh vùng hóa tri cia InN nằm giữa khe vùng của GaN. và nó được mô tả eụ thể ở hình 1.3 7 222eV GaN Hinh 1.3: DO rộng khe vimg InN/GaN.

Cầu trú giếng lượng tử hình thành trong vật liệu InN/GaN có độ. cao rào thế tương ứng với độ chênh lộch vùng dẫn của hai vật liệu này là AE, © 1,40 eV. Từ đó năng lượng của điện tử chuyển động trong giếng thế bị lượng tử hóa, dẫn đến sự phân bố và độ linh động, dig tit cũng thay đổi. Những yếu tố này quyết định đến các đặc điểm, tính chất, tính năng và các ứng dụng đặc trưng.

ia vật liệu InN/GaN so với các vật liêu khác. Hằng số mang của GaN là 0,3189 nm sai khác không. đáng kể với hằng số mạng của InN là 0,354 mm nên GaN đễ dàng nuôi cấy trên nền IaN để giảm độ nhám trên bề mặt tiếp xúc của hai vật liệu. Tổng quan về giếng lượng tử Hiện nay, giếng lượng tử (QW) được ứng dụng nhiều trong quang.

điện bởi những tính chất quang học của nó. Cầu trúc giếng lượng tử là cấu trúc giam giữ hạt vi mô một chiều bởi việc ghép các lớp bán dẫn mỏng khác nhau. Sự giam giữ hạt tải như vậy làm cho các mức năng. lượng bị lượng tử hóa theo hướng nuôi tỉnh thể trong mẫu nuôi, vì vậy 18 có thể xảy ra chuyển dời quang giữa các mức năng lượng này.

trúc giống lượng tử, các hạt tải điện bị định xứ mạnh, chúng bị cách lỉ lần nhau bởi các hàng rào thế, Đặc điểm chung của hệ điện tử trong cấu trúc giếng lượng tử là chuyển động của các hạt mang điện theo một hướng nhất định (trục 2) bi gi hạn mạng và chuyển động tự do theo hai chiều còn lại (trục z,y). Sự chuyển động đó được gọi là sự chuyển. dong trong giếng lượng tử (lớp lượng tử hình thành trong cầu trúc của. vật liệu và hệ điện tử này được gọi là khí điện tử hai chiều (2DEG)).

Các cấu hình giếng lượng tử thường dùng là: giếng lượng tử vuông góc sâu võ hạn, giếng lượng tử vuông góc sâu hữu hạn, giếng lượng tử tam giác, giếng lượng tử parabol. Giếng lượng tử vuông góc sâu vô hạn “Xét trường hợp một hạt chuyển động tự do trong giếng thế một chiều có bề rộng L có dạng như hình 1. Lúc đó hạt hoàn toàn bị nhốt trong giống. VỀ mặt hình thức giống có thể coi tương đương như một viên bỉ trượt không ma sát dọc theo một sợi day được căng giữa hai bức tường rắn sao cho va chạm của viên bỉ với chúng là tuyệt đối đàn hồi Dạng giải tích của thế năng là: - 0, khiO <2 <L, U(2) = (1.4: Mink hoa giếng lượng Lử vuông góc sâu vô hạn.

“Ta thấy rằng giếng thế là sâu võ hạn U(z) = co, ham song & (2) = 0, hat không tồn tại ở ngoài giếng thế. Như vậy ta chỉ xét hạt ở trong giếng. Phương trình Sehordinger cho trang thái dừng có dang: Do điều kiện liên tục của hàm sóng tại cácd bị h nên ta có: (2) =0 và Ø(1) = 0. Tà suy ra B= 0 va sinkL = 0, vi vay k =, voi n là số nguyên.7) có thể viết lại như sau: Un (2) "`.10) với m là cái số nguyên.5) và ## an nen ta thu được biểu thức năng lượng trong giống thé ân? 3m2 n? =n? Ey, 11) trong đó Eụ = Z5 là năng lượng của hạt ứng với n = 1 và được gọi là năng lượng ở trạng thái cơ bản.5: Đồ thị mình họa hàm sóng của hat trong giống thế vuông góc sâu vô hạn.

Giếng lượng tử vuông góc sâu hữu hạn. Bay giờ ta xét trường hợp hạt chuyển động trong giếng thế vuông góc một chiều có chiều sau Up, chiéu rong L. Trường hợp năng lượng của. hat E < Up thi hat bi giam gitt trong giéng (Hình 1.

Khác với trường hợp giếng thế có chiều sâu vo han, hạt trong giếng thé sâu hữu hạn còn được tìm thấy ở bên ngoài giếng do hiệu ứng đường ngầm. Biểu thức thế năng có dạng 0 khí |z|< L/9: Ui) = (1.6: Minh hoa giếng lượng tử vuông góc sin hữu hạn. Do giếng lượng tử có chiều sâu hữu hạn nên hạt có thể tồn tại cả bên trong và bên ngoài giếng. Phương trình Sehordinger cho hạt trong miền (H) ở trạng thái dừng có dạng đủ () _ ưa )=0 (1.13) trở thành ay : (1) Hàm sóng trong miền (H) là (2) = Asinkz + Beoskz.15) Ở miền (1) và miền (TH) phương trình Schordinger có dang (1.16) “Trong hai miền này năng lượng của điện tử nhỏ hơn năng lượng của các hàng rào, tức là 0 < E < Up.

Do dé ta dat k? = *#f‡“”2, phương trình.16) trở thành 4®) + kÈU (z) =0.17) de Giải phương trình (1.17) ta tìm thấy hàm sóng của hạt ở hai miền này 0Œ Det (1.18) Giải phương trình (1.17) (xem phụ lục) ta tìm được hàm sóng của hạt ở cả ba miền với hai lớp nghiệm chẵn và nghiệm lẻ. * Lớp nghiệ BcosluEdt*Ð ;< —D/3; U(2) =Â. (121) B=———— (122) /§ + ‡cos2B# + g-sinkoL, ” tri của lạ, k, Từ Với lưu ý — cot Š# = tan(§ + #8#) và thực hiện một số biến đổi ta được tam = \Ê—1, (1.23) tuong ứng với nghiệm chin va phuong trinh (1:24) tương ứng với nghiệm lẽ. Để xác định giá trị của năng lượng, ta phải tim giá trị của r Giá trị của „ chính là giao điểm của đồ thị đín) = tan, và ƒí) = vÏŠ — 1 (Hình 16).

Xét giếng lượng tử có bề rộng L = 09 nm, độ sâu giếng Up = 13,5 eV, giá trị tính được của @ = 8,47. Tình Lĩ: Đồ thị xác định các giá trị rụ, vụ, ty ứng với ba mức năng lượng B, Ba, Es. ” Từ đồ thị hinh 1.6, ta xée dinh được giá trị twong img voi các mức.
