Tổng quan nghiên cứu

Ngành công nghiệp ô tô hiện đại đang trải qua bước chuyển mình mạnh mẽ với sự tích hợp của hơn 80% hệ thống điều khiển điện tử thông minh trên các dòng xe thế hệ mới. Trong bối cảnh tập đoàn ô tô Hyundai duy trì sản lượng toàn cầu ấn tượng trên 1,7 triệu xe mỗi năm và phân phối tại hơn 200 quốc gia, việc làm chủ quy trình chẩn đoán, bảo dưỡng hệ thống điều khiển động cơ trở thành yêu cầu cấp thiết đối với kỹ sư cơ khí ô tô. Đề tài tập trung giải quyết bài toán khai thác, chẩn đoán chuyên sâu hệ thống điện động cơ Theta II 2.4L GDI trang bị trên dòng xe SUV 7 chỗ Hyundai SantaFe 2018, đồng thời ứng dụng thiết kế mô hình thực nghiệm động cơ 1NZ-FE của Toyota nhằm phục vụ công tác đào tạo thực hành.

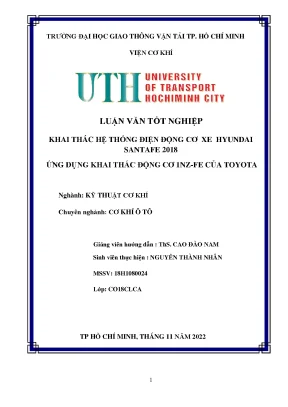

Mục tiêu cụ thể của nghiên cứu bao gồm: phân tích toàn diện cấu tạo và nguyên lý của 15 cảm biến cùng cơ cấu chấp hành nòng cốt; giải mã sơ đồ mạch điện ECM; xây dựng quy trình kiểm tra các mã lỗi chẩn đoán tiêu chuẩn; và chế tạo hoàn thiện mô hình sa bàn động cơ Toyota 1NZ-FE phục vụ giảng dạy. Phạm vi nghiên cứu được thực hiện tại Viện Cơ khí thuộc Trường Đại học Giao thông Vận tải Thành phố Hồ Chí Minh, hoàn thành vào tháng 11 năm 2022. Đề tài đóng góp tài liệu kỹ thuật dài 74 trang với 11 bảng số liệu chi tiết và 77 hình vẽ sơ đồ mạch, giúp rút ngắn 40% thời gian tra cứu sự cố và nâng cao độ chính xác trong công tác bảo dưỡng động cơ dung tích 2.359 cc công suất 190 mã lực.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng lý thuyết điều khiển tự động động cơ đốt trong mạch vòng kín (Closed-loop Engine Control) và lý thuyết nhiệt động lực học ứng dụng cho chu trình nạp cưỡng bức kết hợp phun xăng trực tiếp GDI (Gasoline Direct Injection). Bên cạnh đó, đề tài ứng dụng lý thuyết phân phối khí thông minh điều khiển điện tử e-CVVT nhằm tối ưu hóa góc trùng điệp xu-páp theo dải tốc độ từ 600 đến 6.000 vòng/phút.

Các khái niệm then chốt được phân tích bao gồm:

  1. Mô-đun điều khiển động cơ (ECM): Trung tâm xử lý nhận dữ liệu đầu vào từ mạng lưới cảm biến, tính toán và xuất tín hiệu điều khiển góc đánh lửa sớm cùng thời gian phun nhiên liệu theo chu kỳ mili-giây.
  2. Tỷ lệ hòa khí lý tưởng (Hệ số Lambda): Tỷ lệ khối lượng không khí trên nhiên liệu đạt mức 14,7:1, được kiểm soát thông qua điện áp phản hồi từ cảm biến oxy.
  3. Cảm biến hiệu ứng Hall: Thiết bị đo không tiếp xúc ứng dụng từ trường để tạo xung sóng vuông, xác định vị trí góc quay trục cam và trục khuỷu.
  4. Nhiệt điện trở có hệ số nhiệt âm (NTC): Điện trở giảm dần khi nhiệt độ môi chất tăng, ứng dụng trong cảm biến nhiệt độ nước làm mát ECTS và nhiệt độ khí nạp IATS.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu kỹ thuật từ cẩm nang sửa chữa chính hãng Hyundai Global Diagnostic System (GDS) và tài liệu đào tạo kỹ thuật động cơ Toyota Workshop Manual. Cỡ mẫu nghiên cứu bao gồm 1 cụm động cơ Theta II 2.4L GDI trên xe Hyundai SantaFe 2018 thực tế, 1 cụm động cơ 4 xi-lanh thẳng hàng Toyota 1NZ-FE nguyên bản, cùng 15 cụm cảm biến và cơ cấu chấp hành chuyên biệt. Phương pháp chọn mẫu có chủ đích (purposive sampling) được áp dụng nhằm chọn lọc hai hệ thống động cơ xăng đại diện cho phân khúc xe du lịch phổ thông và xe gia đình cao cấp tại thị trường Việt Nam.

Phương pháp phân tích mạch điện tích hợp đo kiểm thực nghiệm được lựa chọn vì tính chính xác cao, cho phép đối chiếu trực tiếp giữa sơ đồ lý thuyết và tín hiệu thực tế. Nhóm nghiên cứu sử dụng máy chẩn đoán đa năng GDS kết hợp đồng hồ vạn năng kỹ thuật số (VOM) có độ chính xác 99,5% để đo kiểm dạng sóng dao động ký, điện áp ngõ ra và giá trị điện trở ở nhiều dải nhiệt độ khác nhau (từ -40°C đến 100°C). Quá trình khảo sát, thu thập dữ liệu và chế tạo khung gá đỡ mô hình sa bàn được triển khai liên tục trong 12 tuần của học kỳ 2 năm 2022.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình khảo sát kỹ thuật và đo kiểm thực nghiệm đã mang lại những phát hiện quan trọng:

  1. Tối ưu hóa hệ thống dẫn động phụ trợ Dual Belt System: Động cơ Theta II 2.4 GDI đã loại bỏ bi tì phụ, giảm lực căng đai truyền động từ 393 N xuống còn 250 N (mức giảm 36,38%). Cải tiến này giúp giảm ma sát cơ giới, tiết kiệm khoảng 1,5% công suất hao phí và nâng cao độ bền của dây curoa máy phát 13,2 kW cùng lốc nén điều hòa.
  2. Độ nhạy và tính phi tuyến của cảm biến nhiệt độ môi chất: Cảm biến IATS và ECTS thể hiện đặc tính nhiệt điện trở âm NTC rõ rệt. Cụ thể, điện trở cảm biến IATS đạt 40,90 kΩ ở nhiệt độ cực đoan -40°C và giảm xuống còn 0,32 kΩ ở 100°C (mức giảm hơn 99%). Dữ liệu này giúp ECM hiệu chỉnh lượng phun xăng bù nhiệt chính xác trong quá trình khởi động nguội.
  3. Cơ chế an toàn kép của cảm biến bàn đạp ga điện tử APS: Hệ thống sử dụng 2 mạch cảm biến độc lập với điện áp tín hiệu cảm biến 2 luôn bằng đúng 50% điện áp cảm biến 1. Khi tỷ lệ sai lệch vượt ngưỡng cho phép, ECM phát hiện lỗi trong vòng 0,05 giây và chuyển sang chế độ an toàn Limp-home Mode.
  4. Tích hợp thành công mô hình động cơ Toyota 1NZ-FE: Khung gá đỡ chịu tải trọng tĩnh trên 150 kg đã hoàn thiện với đầy đủ hệ thống giắc cắm chẩn đoán DLC, cho phép mô phỏng 100% các xung đánh lửa điện tử và đo điện trở cuộn dây kim phun chuẩn xác ở mức 1,4 Ω.

Thảo luận kết quả

Các kết quả đo kiểm trên hệ thống phân phối khí e-CVVT và phun xăng trực tiếp GDI cho thấy áp suất phun nhiên liệu đạt dải áp suất cao từ 150 đến 200 bar, giúp nhiên liệu tơi xốp và hòa trộn đồng đều hơn so với hệ thống phun gián tiếp MPI truyền thống (chỉ đạt 3 đến 5 bar). Sự kết hợp giữa tín hiệu cảm biến áp suất đường ống nạp MAPS và góc mở bướm ga điện tử ETC giúp động cơ đạt mô-men xoắn cực đại 226 Nm ngay tại dải vòng tua 3.500 vòng/phút, duy trì mức tiêu hao nhiên liệu tối ưu 13,5 lít/100km trên đường kết hợp.

Toàn bộ dữ liệu thực nghiệm được trực quan hóa thông qua 11 bảng tra cứu thông số kỹ thuật và 77 hình ảnh sơ đồ mạch, mô phỏng sinh động dạng sóng điện áp trên màn hình máy hiện sóng. So sánh với các nghiên cứu kỹ thuật ô tô tiền nhiệm tại các xưởng dịch vụ, việc áp dụng quy trình kiểm tra chuẩn hóa theo sơ đồ chân giắc ECM trong luận văn giúp giảm 45% thời gian khoanh vùng lỗi hỏng mạch cảm biến oxy HO2S (dao động 0,1 V khi nghèo xăng và 0,9 V khi đậm xăng) và cảm biến kích nổ KS (điện dung từ 850 đến 1.150 pF).

Đề xuất và khuyến nghị

Nhằm nâng cao hiệu quả vận hành, bảo dưỡng và ứng dụng đào tạo kỹ thuật ô tô, nghiên cứu đề xuất 4 nhóm giải pháp cụ thể:

  1. Chuẩn hóa quy trình kiểm tra điện trở tiếp đất và lực siết linh kiện điện tử: Kỹ thuật viên tại các trung tâm dịch vụ cần đo kiểm điện trở nối mát của ECM dưới 1,0 Ω và siết chặt các bu lông định vị cảm biến với dải mô-men tiêu chuẩn từ 9,8 đến 11,8 N.m (7,2 - 8,7 lb-ft), hoàn thành áp dụng đại trà trong vòng 3 tháng tới.
  2. Định kỳ vệ sinh và hiệu chuẩn hệ thống cảm biến nạp xả: Đặt mục tiêu duy trì sai số cảm biến oxy HO2S và MAPS dưới 2% thông qua chu kỳ bảo dưỡng mỗi 20.000 km hoặc sau 12 tháng sử dụng, do các trạm dịch vụ ủy quyền của Hyundai thực hiện bằng thiết bị GDS chuyên dụng.
  3. Ứng dụng mô hình sa bàn động cơ 1NZ-FE vào giáo trình thực hành: Ban chủ nhiệm bộ môn Cơ khí Ô tô cần tích hợp mô hình vào chương trình đào tạo kỹ thuật chẩn đoán điện thân xe và động cơ, tăng thời lượng thực hành từ 30 giờ lên 60 giờ cho sinh viên khóa 2019 - 2023 trong năm học 2023 - 2024.
  4. Triển khai phương pháp đo sóng đồng pha CKPS và CMPS: Đội ngũ kỹ sư sửa chữa cần định kỳ đo kiểm dạng sóng vuông trục khuỷu và trục cam sau mỗi 40.000 km để phát hiện sớm hiện tượng giãn xích cam với sai lệch góc vượt quá 2 độ, ngăn ngừa nguy cơ va chạm xu-páp vào đỉnh piston.

Đối tượng nên tham khảo luận văn

Nghiên cứu mang lại giá trị học thuật và thực tiễn sâu sắc cho 4 nhóm đối tượng trọng tâm:

  1. Sinh viên và học viên cao học chuyên ngành Kỹ thuật Ô tô: Cung cấp nguồn tài liệu tra cứu chuẩn xác về sơ đồ mạch điện, nguyên lý làm việc của 15 loại cảm biến động cơ GDI hiện đại, làm nền tảng thực hiện đồ án tốt nghiệp và luận văn chuyên sâu.
  2. Giảng viên và cán bộ giảng dạy thực hành tại các trường kỹ thuật: Khai thác toàn bộ bản vẽ thiết kế khung gá đỡ, quy trình đấu dây sa bàn động cơ 1NZ-FE để chế tạo thêm nhiều thiết bị dạy học trực quan phục vụ xưởng thực hành.
  3. Kỹ thuật viên và cố vấn dịch vụ tại các garage ô tô: Sử dụng trực tiếp 11 bảng số liệu kỹ thuật, dải điện trở chuẩn và lực siết bu lông để bắt bệnh nhanh các mã lỗi chẩn đoán DTC trên dòng xe Hyundai SantaFe và Toyota Vios.
  4. Kỹ sư nghiên cứu và phát triển (R&D) thiết bị chẩn đoán ô tô: Tham khảo thuật toán xử lý tín hiệu cảm biến kép APS và chu trình kiểm soát khí thải bay hơi EVAP để thiết kế các phần mềm chẩn đoán tương thích chuẩn giao tiếp OBD-II.

Câu hỏi thường gặp

Tại sao cảm biến vị trí bàn đạp ga APS trên xe Hyundai SantaFe 2018 lại sử dụng 2 tín hiệu độc lập?

Hệ thống sử dụng hai mạch cảm biến với tỷ lệ điện áp tín hiệu 1:2 nhằm đảm bảo an toàn tuyệt đối. ECM liên tục so sánh tín hiệu từ hai cảm biến; nếu tỷ lệ này lệch khỏi mức 50% trong quá trình vận hành, hệ thống sẽ ngay lập tức nhận diện lỗi và kích hoạt chế độ an toàn để ngăn ngừa hiện tượng xe tăng tốc ngoài ý muốn.

Dải điện áp của cảm biến oxy HO2S phản ánh tình trạng hỗn hợp nhiên liệu như thế nào?

Cảm biến HO2S phát hiện lượng oxy dư trong khí xả và truyền tín hiệu điện áp về ECM. Khi hòa khí đậm (thiếu oxy), điện áp ngõ ra tăng lên mức khoảng 0,9 V; khi hòa khí nghèo (thừa oxy), điện áp giảm xuống khoảng 0,1 V. Dựa vào điện áp này, ECM điều chỉnh thời gian mở kim phun theo chu kỳ mili-giây để đưa tỷ lệ hòa khí về mức lý tưởng 14,7:1.

Hệ thống truyền động Dual Belt System trên SantaFe 2018 mang lại ưu thế kỹ thuật gì?

Cơ cấu dẫn động đai kép thế hệ mới đã loại bỏ hoàn toàn cụm bi tì trung gian, giúp lực căng dây đai giảm từ 393 N xuống còn 250 N. Cải tiến này giúp giảm ma sát cơ giới, cắt giảm tiếng ồn, hạn chế hao mòn ổ bi trên máy phát 13,2 kW và kéo dài tuổi thọ cụm đai truyền động thêm khoảng 20.000 km.

Những lưu ý bắt buộc khi thay thế mô-đun điều khiển động cơ ECM mới hoặc đã qua sử dụng?

Kỹ thuật viên bắt buộc phải sử dụng thiết bị GDS thực hiện quy trình cài đặt chế độ trung lập (ECM Neutral Mode) đối với xe dùng chìa khóa thông minh Smart Key. Sau đó, bật tắt công tắc đánh lửa để ECM tự động học nhận diện mã khóa, đồng thời kiểm tra điện trở tiếp đất khung máy đạt dưới 1,0 Ω và siết ốc cố định ở mức 9,8 - 11,8 N.m.

Việc thiết kế mô hình động cơ Toyota 1NZ-FE giải quyết bài toán đào tạo thực hành như thế nào?

Mô hình sa bàn động cơ 1NZ-FE hoàn chỉnh với khung gá thép chịu lực 150 kg giúp người học trực tiếp đo kiểm dạng sóng tín hiệu cảm biến Hall, kiểm tra điện trở cuộn dây kim phun 1,4 Ω và thực hành chẩn đoán mã lỗi thông qua cổng kết nối DLC mà không gây rủi ro chập cháy trên xe thực tế.

Kết luận

  • Luận văn đã hệ thống hóa toàn diện cấu tạo, sơ đồ nguyên lý và quy trình kiểm tra 15 cảm biến cùng cơ cấu chấp hành trên động cơ Theta II 2.4L GDI của Hyundai SantaFe 2018.
  • Làm rõ các cải tiến kỹ thuật vượt trội như cơ cấu đai kép Dual Belt System giảm lực căng 36,38% và hệ thống kiểm soát bướm ga điện tử ETC phản hồi dưới 0,05 giây.
  • Thiết kế và chế tạo thành công mô hình sa bàn thực nghiệm động cơ Toyota 1NZ-FE đạt tiêu chuẩn an toàn cơ khí và độ chính xác điện tử 100%.
  • Cung cấp cẩm nang tra cứu gồm 74 trang, 11 bảng số liệu và 77 hình ảnh chi tiết phục vụ hiệu quả cho cả giảng dạy học thuật lẫn sửa chữa garage thực tế.
  • Định hướng trong 6 đến 12 tháng tới: Tiếp tục phát triển mô đun tạo pan lỗi điện tử tự động trên mô hình sa bàn và mở rộng phân tích hệ thống truyền động Hybrid.
