Tổng Quan Về Giáo Trình

Giáo trình Hướng Dẫn Vẽ Kỹ Thuật Điện: Tiêu Chuẩn và Kỹ Thuật Cần Biết là tài liệu thuộc khối kiến thức cơ sở ngành kỹ thuật, phục vụ đào tạo trình độ đại học và cao đẳng cho các chuyên ngành Kỹ thuật Điện, Điện tử, Cơ điện tử và Tự động hóa. Trong chương trình đào tạo kỹ thuật, học phần Vẽ kỹ thuật đóng vai trò là ngôn ngữ giao tiếp kỹ thuật chung, thiết lập cầu nối giữa ý tưởng thiết kế, tính toán giải pháp và quy trình thi công, chế tạo.

Mục tiêu học tập của giáo trình tập trung vào việc hình thành hai nhóm năng lực cốt lõi:

  1. Nắm vững hệ thống quy chuẩn trình bày bản vẽ theo tiêu chuẩn kỹ thuật (quy cách khổ giấy, khung tên, đường nét, tỷ lệ biểu diễn và nguyên tắc ghi kích thước).
  2. Phát triển tư duy hình học không gian và kỹ năng thiết lập - đọc hiểu bản vẽ thông qua phép chiếu vuông góc, phương pháp dựng hình cơ bản và quy tắc biểu diễn vật thể đa chiều trên mặt phẳng hai chiều.

Cấu trúc giáo trình được thiết kế theo tiến trình học tập tuần tự, đi từ lý thuyết quy chuẩn thể hiện (Chương I), kỹ thuật dựng hình học phẳng (Chương II), đến phương pháp thiết lập và phân tích hình chiếu vuông góc của các khối hình học không gian (Chương III). Cách tiếp cận này giúp người học xây dựng nền tảng từ những quy tắc đo lường cơ bản nhất trước khi đi vào giải quyết các bài toán biểu diễn hình thể phức tạp.

Đặc điểm của tài liệu là tính định lượng và tính ứng dụng trực tiếp. Mỗi nội dung lý thuyết đều gắn liền với các thông số kích thước cụ thể (kích thước khổ giấy tính bằng milimet, quy cách chừa lề đóng tập 25mm, khoảng cách đường gióng 2-5mm, ký hiệu chuyên biệt $\varnothing$, $R$, hình cầu, hình vuông) và đi kèm các dạng bài tập thực hành đối chiếu ma trận, phát hiện lỗi sai và vẽ kỹ thuật theo tỷ lệ 1:1.

Nội Dung Kiến Thức Cốt Lõi

Các Chương và Chủ Đề Chính

Nội dung tài liệu được phân bổ thành 3 chương chính với tính liên kết logic chặt chẽ:

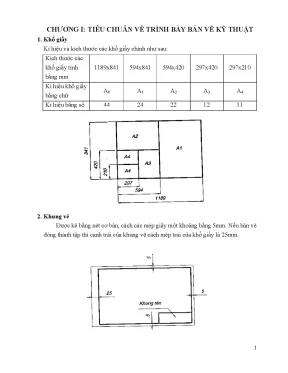

Chương I: Tiêu chuẩn về trình bày bản vẽ kỹ thuật

Chương này cung cấp hệ thống quy chuẩn thể hiện bản vẽ:

  • Khổ giấy và ký hiệu: Bảng phân loại kích thước các khổ giấy chính tính bằng milimet (mm) và ký hiệu tương ứng bằng chữ và số:
    • Khổ $A0$: Kích thước $1189 \times 841\text{ mm}$ (Ký hiệu số: $44$).
    • Khổ $A1$: Kích thước $594 \times 841\text{ mm}$ (Ký hiệu số: $24$).
    • Khổ $A2$: Kích thước $594 \times 420\text{ mm}$ (Ký hiệu số: $22$).
    • Khổ $A3$: Kích thước $297 \times 420\text{ mm}$ (Ký hiệu số: $12$).
    • Khổ $A4$: Kích thước $297 \times 210\text{ mm}$ (Ký hiệu số: $11$).
  • Khung vẽ và Khung tên: Khung vẽ kẻ bằng nét cơ bản, cách mép giấy $5\text{ mm}$, riêng cạnh trái cách mép $25\text{ mm}$ để đóng tập. Khung tên đặt tại góc phải phía dưới bản vẽ, phân định rõ hai loại:
    • Loại 1 (Dùng trong trường học): Gồm 9 ô quy chuẩn (Ô 1: Đầu đề bài tập/tên chi tiết; Ô 2: Vật liệu; Ô 3: Tỉ lệ; Ô 4: Kí hiệu bản vẽ; Ô 5: Họ tên người vẽ; Ô 6: Ngày vẽ; Ô 7: Chữ kí giáo viên; Ô 8: Ngày kiểm tra; Ô 9: Tên trường lớp).
    • Loại 2: Dùng trong hoạt động sản xuất công nghiệp.
  • Tỉ lệ bản vẽ: Định nghĩa tỉ số giữa kích thước đo được trên hình biểu diễn với kích thước thực của vật thể. Trị số ghi trên bản vẽ luôn là kích thước thực tế. Phân loại tỉ lệ:
    • Tỉ lệ thu nhỏ: $1:2, 1:4, 1:5, \dots$
    • Tỉ lệ nguyên hình: $1:1$
    • Tỉ lệ phóng to: $2:1, 3:1, \dots$
  • Đường nét và Ghi kích thước: Đơn vị đo chiều dài mặc định là $\text{mm}$ (không cần ghi đơn vị sau con số); đơn vị đo góc là độ, phút, giây. Đường kích thước vẽ bằng nét liền mảnh, có mũi tên ở hai đầu; đường gióng vẽ bằng nét liền mảnh vạch quá đường kích thước $2 - 5\text{ mm}$. Ký hiệu quy ước gồm $\varnothing$ (đường kính), $R$ (bán kính), tiền tố "cầu" (cho mặt cầu), dấu hình vuông $\square$ và ký hiệu cung tròn $\frown$.

Chương II: Vẽ hình học

Chương này trang bị các phương pháp dựng hình học phẳng giải tích:

  • Chia đoạn thẳng và góc: Ứng dụng định lý các đường thẳng song song cách đều để chia đoạn thẳng thành $n$ phần bằng nhau; phương pháp dùng compa dựng đường phân giác góc.
  • Chia đều đường tròn và dựng đa giác đều: Dựng tam giác đều, lục giác đều (chia 3, 6 phần); hình vuông, bát giác đều (chia 4, 8 phần); ngũ giác đều, thập giác đều nội tiếp (chia 5, 10 phần); phương pháp tổng quát chia đường tròn thành $7, 9, 11, \dots$ phần bằng nhau bằng cách chia đường kính $CD$.
  • Kỹ thuật vẽ nối tiếp: Phương pháp dựng tiếp tuyến đơn và tiếp tuyến chung (tiếp tuyến chung ngoài, tiếp tuyến chung trong) của hai đường tròn; kỹ thuật vẽ cung tròn bán kính $R$ nối tiếp hai đường thẳng song song hoặc cắt nhau; nối tiếp giữa một đường thẳng với một cung tròn; nối tiếp giữa hai cung tròn (trường hợp tiếp xúc ngoài, tiếp xúc trong, hoặc vừa tiếp xúc trong vừa tiếp xúc ngoài).
  • Đường cong kỹ thuật: Phương pháp vẽ đường elíp chính xác dựa trên hai trục $AB = 2a$ (trục dài), $CD$ (trục ngắn) và các tiêu điểm $F_1, F_2$ thỏa mãn $MF_1 + MF_2 = 2a$; phương pháp dựng hình ô van 4 tâm ($O_1, O_2, O_3, O_4$) thay thế gần đúng cho elíp.

Chương III: Hình chiếu vuông góc

Chương này tập trung vào biểu diễn không gian:

  • Hình chiếu của các yếu tố cơ bản: Phương pháp xác định hình chiếu thứ ba của điểm, đoạn thẳng và hình phẳng.
  • Hình chiếu khối hình học: Biểu diễn và tìm vết điểm trên bề mặt khối đa diện (hình lăng trụ, hình chóp) và khối tròn xoay (hình trụ, hình nón, hình cầu).
  • Phương pháp đọc và hoàn thiện bản vẽ: Phân tích hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh; bổ sung nét vẽ còn thiếu (nét thấy, nét khuất); giải bài toán ghép nối giữa mô hình vật thể $3\text{D}$ và các hình chiếu vuông góc $2\text{D}$; dựng hình chiếu thứ ba từ hai hình chiếu cho trước và hình chiếu trục đo.

Kiến Thức Nền Tảng Được Xây Dựng

Tài liệu cung cấp nền tảng kiến thức dựa trên 3 trụ cột:

  1. Tiêu chuẩn hóa bản vẽ kỹ thuật: Nắm vững các quy ước mang tính pháp quy kỹ thuật như độ dày nét vẽ (nét liền đậm bề rộng $b$, nét liền mảnh), các quy tắc ưu tiên khi ghi kích thước chồng lấn hoặc kích thước nhỏ (sử dụng giá ngang, mũi tên vẽ ngoài, dấu chấm đậm hoặc gạch xiên).
  2. Hình học phẳng ứng dụng: Áp dụng nguyên lý tiếp xúc hình học, quỹ tích và tính chất đối xứng để giải quyết bài toán chuyển tiếp mượt giữa các đường nét trong thiết kế kỹ thuật.
  3. Phép chiếu vuông góc (Orthogonal Projection): Khả năng phân tích hình thể ba chiều thành ba mặt phẳng hình chiếu cơ bản (hình chiếu đứng - hướng nhìn từ trước, hình chiếu bằng - hướng nhìn từ trên, hình chiếu cạnh - hướng nhìn từ trái), bảo đảm tính tương ứng điểm - đường - mặt.

Kỹ Năng Phát Triển

  • Kỹ năng đo đạc và ghi kích thước chuẩn xác: Xác định đúng vị trí đặt đường kích thước, đường gióng, con số kích thước và các ký hiệu kỹ thuật ($\varnothing, R$) theo quy tắc không ghi trùng lặp và không để đường nét khác cắt ngang con số.
  • Kỹ năng dựng hình thủ công chính xác: Sử dụng thành thạo thước thẳng, ê-ke, thước trượt, thước cong và compa để dựng các kết cấu tiếp tuyến, phân chia cung tròn và dựng hình đa giác đều theo tỷ lệ $1:1$.
  • Kỹ năng phân tích và phát hiện lỗi sai: Đánh giá bản vẽ, phát hiện các điểm sai quy chuẩn về đường nét, vị trí khung tên, sự sai lệch giữa con số kích thước và hình biểu diễn.
  • Tư duy không gian và đọc bản vẽ: Chuyển đổi linh hoạt giữa vật thể ba chiều (hình chiếu trục đo) và các hình biểu diễn hai chiều (ba hình chiếu vuông góc), bổ sung chính xác nét thấy/khuất còn thiếu.

Phương Pháp Giảng Dạy Và Học Tập

Tiếp Cận Sư Phạm (Pedagogical Approach)

Giáo trình sử dụng phương pháp giảng dạy quy chuẩn kết hợp thực nghiệm đồ họa:

  • Từ quy tắc đến thực hành: Trình bày định nghĩa và thông số chuẩn trước (ví dụ: kích thước khung tên loại 1, quy tắc vạch quá $2-5\text{ mm}$ của đường gióng), sau đó minh họa bằng quy trình vẽ từng bước.
  • Trực quan hóa thuật toán dựng hình: Các phương pháp hình học phức tạp (như chia đường tròn thành 7 phần hoặc vẽ tiếp tuyến chung trong) được mô tả dưới dạng các bước thao tác tuần tự (dựng tâm, quay cung tròn phụ, kẻ đường song song, xác định tiếp điểm).

Hệ Thống Bài Tập Thực Hành

Hệ thống bài tập trong giáo trình được chia thành các nhóm năng lực rõ rệt:

  1. Bài tập phát hiện và sửa sai: Yêu cầu người học nhận diện các điểm không hợp lý trong cách bố trí đường kích thước, mũi tên, con số trên các hình mẫu có sẵn và vẽ lại cho đúng chuẩn.
  2. Bài tập đo và ghi kích thước: Đo trực tiếp trên hình cho trước và áp dụng đầy đủ các quy tắc ghi kích thước dài, kích thước góc, kích thước bán kính/đường kính.
  3. Bài tập thực hiện bản vẽ đường nét: Bài thực hành hoàn chỉnh trên khổ giấy $A4$, tỷ lệ $1:1$, yêu cầu thể hiện đầy đủ khung vẽ, khung tên 9 ô và các loại nét vẽ kỹ thuật.
  4. Bài tập ma trận phân tích hình chiếu: Các bảng đối chiếu (từ bài tập 5 đến bài tập 8 của Chương III) yêu cầu điền số tương ứng giữa các mặt chữ cái ($A, B, C, D, \dots$) của vật thể không gian với các hình chiếu đứng, bằng, cạnh.
  5. Bài tập dựng hình chiếu thứ ba: Cho hình chiếu trục đo kèm hai hình chiếu vuông góc, yêu cầu suy luận và vẽ chính xác hình chiếu còn lại cùng các nét bị ẩn.

Phương Pháp Đánh Giá và Hướng Dẫn Tự Học

  • Tiêu chí đánh giá: Đánh giá dựa trên độ chính xác kích thước, sự phân biệt rõ ràng giữa bề rộng nét đậm ($b$) và nét liền mảnh, độ đồng đều của chữ và số theo kiểu chữ kỹ thuật, sự chuẩn xác của khung tên (đầy đủ chữ ký giáo viên, ngày kiểm tra, tên bài tập).
  • Hướng dẫn tự học: Người học cần thực hành dựng lại các bài toán vẽ nối tiếp và chia đường tròn trên giấy vẽ kỹ thuật trước khi làm các bài tập phân tích hình chiếu; tự kiểm tra bài vẽ bằng cách đối chiếu quy tắc "mỗi kích thước chỉ ghi một lần" và "con số kích thước luôn là giá trị thực".

Điểm Nổi Bật Và Tính Ứng Dụng Thực Tiễn

  • Phân định rõ chuẩn đào tạo và chuẩn sản xuất: Giáo trình cung cấp quy cách khung tên Loại 1 dành riêng cho trường học (9 ô quản lý rõ tên học viên, giáo viên duyệt, ngày kiểm tra, mã bài vẽ) song song với khung tên Loại 2 dùng trong nhà máy, giúp sinh viên làm quen với yêu cầu hồ sơ kỹ thuật chuyên nghiệp.
  • Tính quy chuẩn và tham số hóa chi tiết: Mọi chi tiết đồ họa đều có thông số định lượng cụ thể:
    • Khoảng cách mép khung vẽ ($5\text{ mm}$ và $25\text{ mm}$ lề trái).
    • Khoảng cách giữa các đường kích thước song song hoặc cách đường bao ($> 5\text{ mm}$).
    • Chiều dài vạch quá của đường gióng ($2 - 5\text{ mm}$).
    • Quy tắc so le của con số khi ghi nhiều đường kích thước song song.
  • Giải pháp dựng hình thay thế thực tiễn: Bên cạnh phương pháp vẽ elíp giải tích qua tiêu điểm ($MF_1 + MF_2 = 2a$), tài liệu hướng dẫn kỹ thuật dựng hình ô van 4 cung tròn tâm $O_1, O_2, O_3, O_4$, cung cấp giải pháp thay thế vẽ gần đúng hiệu quả trong các bản vẽ kỹ thuật cơ điện không đòi hỏi đường cong bậc hai tuyệt đối.
  • Liên kết trực tiếp với chuyên ngành Kỹ thuật Điện: Các bài toán chia đều đường tròn thành nhiều phần ($3, 4, 5, 6, 7, 8, 9, 10, 11, \dots$) và dựng đa giác đều là kiến thức nền tảng để vẽ mặt cắt stator, rotor máy điện, bố trí cực từ, sơ đồ quấn dây và vẽ mặt bằng bố trí thiết bị điện.

Đối Tượng Sử Dụng Giáo Trình

Nhóm đối tượng Mục đích và Cách thức sử dụng
Sinh viên đại học / cao đẳng (Năm 1, Năm 2 ngành Điện, Điện tử, Cơ khí, Tự động hóa) Giáo trình học phần bắt buộc; sử dụng để học lý thuyết, làm bài tập vẽ kỹ thuật và hoàn thành các đồ án môn học.
Giảng viên bộ môn Kỹ thuật Khung bài giảng chuẩn hóa; khai thác ngân hàng bài tập thực hành nhận diện lỗi sai, bài tập ma trận hình chiếu và đề thi thực hành vẽ $A4$.
Kỹ thuật viên / Họa viên cơ điện Tài liệu tra cứu tiêu chuẩn về kích thước khổ giấy, khung tên, quy tắc ghi dung sai kích thước và quy ước ký hiệu ($\varnothing, R$).
Người tự học vẽ kỹ thuật & CAD Xây dựng tư duy hình học không gian, hiểu bản chất của 3 hình chiếu vuông góc trước khi thao tác trên các phần mềm như AutoCAD, SolidWorks.

Yêu cầu tiên quyết: Người học cần có kiến thức hình học phẳng và hình học không gian cơ bản ở bậc trung học phổ thông, kỹ năng sử dụng dụng cụ vẽ kỹ thuật (thước đo góc, compa, ê-ke).

Câu Hỏi Thường Gặp

1. Giáo trình này phù hợp nhất với những đối tượng nào?

Tài liệu phù hợp cho sinh viên năm thứ nhất và năm thứ hai các khối ngành kỹ thuật công nghệ (Kỹ thuật điện, Điện - Điện tử, Kỹ thuật cơ khí, Kỹ thuật điều khiển và tự động hóa) cũng như kỹ thuật viên cần tra cứu các tiêu chuẩn trình bày bản vẽ kỹ thuật.

2. Cần chuẩn bị kiến thức nền tảng và dụng cụ gì trước khi học?

Người học cần nắm vững kiến thức hình học phẳng (tiếp tuyến, đường phân giác, góc, đa giác đều) và hình học không gian cơ bản. Về dụng cụ, cần trang bị giấy vẽ $A4$, thước kẻ dài, cặp ê-ke tam giác, compa kỹ thuật, bút chì có độ cứng phù hợp và thước cong (để vẽ elíp).

3. Sự khác biệt giữa khung tên loại 1 và khung tên loại 2 trong bản vẽ là gì?

Khung tên Loại 1 là khung tên tiêu chuẩn dùng trong môi trường giảng dạy, gồm 9 ô xác định rõ các thông tin học thuật: Tên bài tập/chi tiết, Vật liệu, Tỉ lệ, Kí hiệu bản vẽ, Họ tên người vẽ, Ngày vẽ, Chữ kí giáo viên, Ngày kiểm tra và Tên trường lớp. Khung tên Loại 2 được tinh giản và tùy biến theo quy chuẩn của từng đơn vị sản xuất công nghiệp.

4. Quy tắc quan trọng nhất khi ghi kích thước trên bản vẽ kỹ thuật là gì?

Con số kích thước ghi trên bản vẽ luôn biểu thị giá trị thực của kích thước vật thể, hoàn toàn không phụ thuộc vào tỉ lệ hình biểu diễn (phóng to hay thu nhỏ). Đơn vị đo mặc định là milimet ($\text{mm}$) và không cần ghi chữ ký hiệu đơn vị sau con số; mỗi kích thước chỉ được ghi duy nhất một lần trên bản vẽ.

5. Phương pháp nào giúp giải quyết dạng bài tập tìm hình chiếu thứ ba và bổ sung nét thiếu?

Người học cần phân tích vật thể thành các khối hình học cơ bản (khối đa diện hoặc khối tròn xoay), xác định mối liên hệ gióng giữa các hình chiếu đã biết (hình chiếu đứng và bằng cùng chiều dài, hình chiếu đứng và cạnh cùng chiều cao, hình chiếu bằng và cạnh cùng chiều rộng). Từ đó tìm vết của các mặt, cạnh giao tuyến và bổ sung các nét thấy (liền đậm) hoặc nét khuất (đứt mảnh).

Kết Luận

Giáo trình Hướng Dẫn Vẽ Kỹ Thuật Điện: Tiêu Chuẩn và Kỹ Thuật Cần Biết hệ thống hóa toàn bộ các tiêu chuẩn thể hiện bản vẽ kỹ thuật từ quy cách khổ giấy ($A0 - A4$), khung tên 9 ô học đường, quy chuẩn ghi kích thước, đến các thuật toán dựng hình học phẳng và phương pháp biểu diễn hình chiếu vuông góc.

Lộ trình học tập đề xuất:

  1. Nắm chắc tiêu chuẩn trình bày, khung vẽ và quy tắc ghi kích thước tại Chương I.
  2. Luyện tập kỹ năng dựng hình tiếp xúc, chia đều đường tròn và vẽ đường cong elíp/ô van tại Chương II.
  3. Rèn luyện tư duy không gian qua hệ thống bài tập ma trận hình chiếu và dựng hình chiếu thứ ba tại Chương III.

Để đạt hiệu quả cao, người học nên kết hợp thực hành vẽ tay trên giấy $A4$ tỷ lệ $1:1$ với việc tra cứu các Tiêu chuẩn Việt Nam (TCVN) và ứng dụng kiến thức nền tảng này vào các phần mềm đồ họa kỹ thuật số (CAD).
