TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH VẼ KỸ THUẬT ĐIỆN (NGHỀ ĐIỆN CÔNG NGHIỆP)

1. Tổng quan về giáo trình

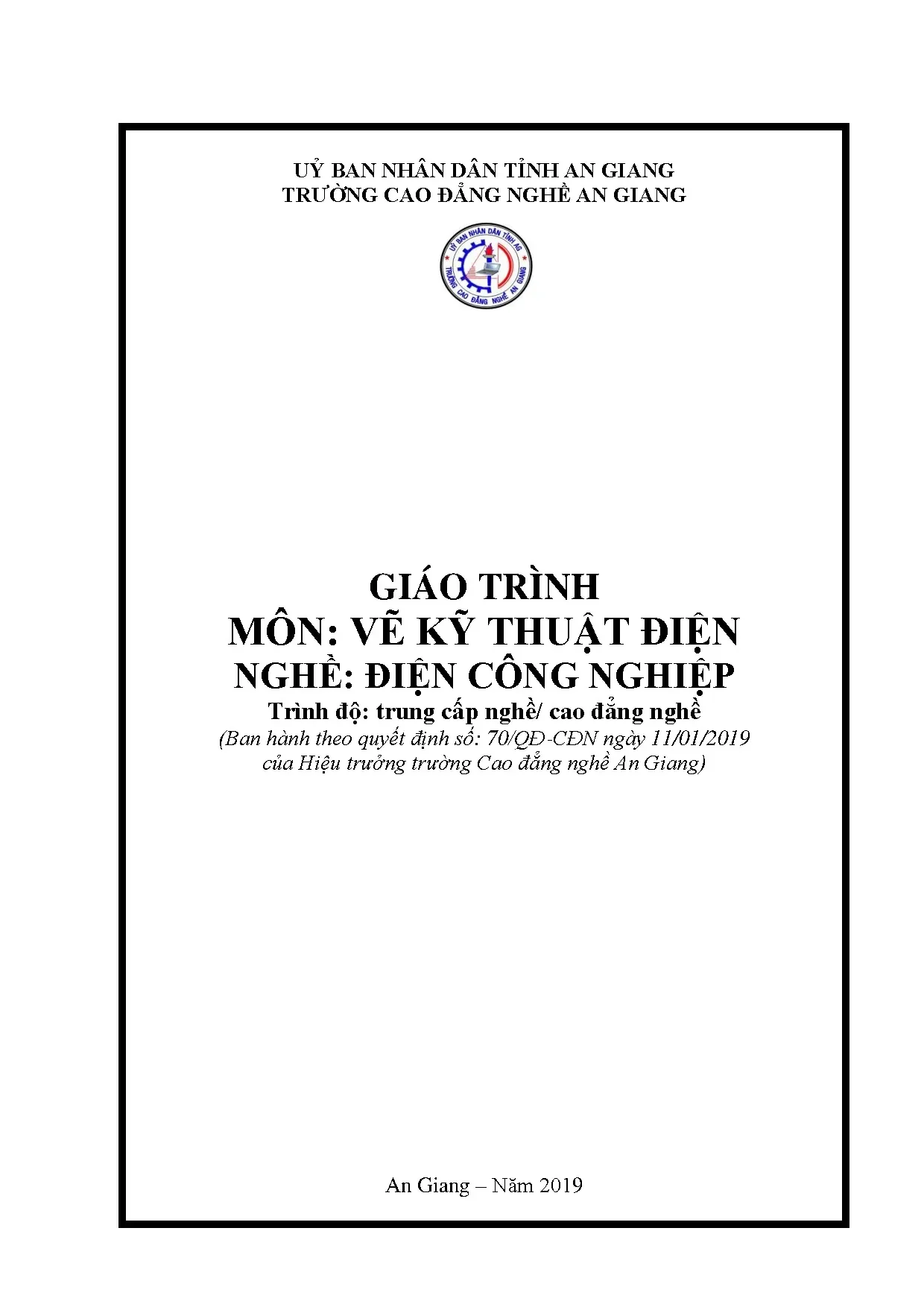

Giáo trình Vẽ Kỹ thuật Điện là tài liệu học tập chuyên ngành được ban hành chính thức theo Quyết định số 70/QĐ-CĐN ngày 11/01/2019 của Hiệu trưởng Trường Cao đẳng Nghề An Giang. Tài liệu do tác giả Trần Đức Anh làm chủ biên, hoàn thành biên soạn vào ngày 31 tháng 10 năm 2018.

       CẤU TRÚC PHÁT TRIỂN NỘI DUNG GIÁO TRÌNH (90 TIẾT)
  • Vị trí môn học: Môn học có thời lượng phân bổ 90 tiết, được xếp trong khối kiến thức cơ sở ngành và kỹ thuật chuyên môn bắt buộc đối với học sinh, sinh viên đào tạo ở hai trình độ: Trung cấp nghề và Cao đẳng nghề thuộc nghề Điện công nghiệp.
  • Mục tiêu học tập: Trang bị kiến thức về tiêu chuẩn bản vẽ kỹ thuật cơ khí và bản vẽ điện; rèn luyện kỹ năng nhận diện, biểu diễn ký hiệu quy ước ngành điện; thiết lập quy trình vẽ sơ đồ mặt bằng, sơ đồ bố trí và sơ đồ nối dây; đồng thời chuyển đổi từ kỹ thuật vẽ thủ công sang ứng dụng phần mềm AutoCAD trong việc lập, quản lý và xuất bản vẽ kỹ thuật.
  • Cấu trúc và cách tiếp cận: Nội dung giáo trình được thiết kế theo cấu trúc tiến trình 5 chương và một phần thực hành tổng hợp:
    1. Chương 1: Vẽ kỹ thuật (trọng tâm cơ khí cơ sở).
    2. Chương 2: Vẽ điện (hệ thống ký hiệu và các loại sơ đồ điện).
    3. Chương 3: Các khái niệm chung về AutoCAD.
    4. Chương 4: Các lệnh chỉnh sửa cơ bản.
    5. Chương 5: Quản lý bản vẽ.
    • Thực hành tổng hợp: Lắp ghép các khối kiến thức phục vụ vẽ mạch trang bị điện và sơ đồ công trình.
  • Điểm đặc sắc: Giáo trình tinh gọn lý thuyết theo hướng ứng dụng trực tiếp cho nghề Điện công nghiệp, kết hợp việc đối chiếu các Tiêu chuẩn Việt Nam (TCVN) với Tiêu chuẩn Quốc tế (ISO), liên kết chặt chẽ giữa kỹ năng đọc bản vẽ xây dựng cơ bản và kỹ năng lập sơ đồ lắp đặt mạch điện.

2. Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

  • Chương 1: Vẽ kỹ thuật (Trang 4 – 28)

    • Trình bày các tiêu chuẩn bản vẽ theo hệ thống TCVN và ISO: Khổ giấy (TCVN 7285:2003 / ISO 5457:1999), khung bản vẽ và khung tên chuẩn 9 ô nội dung, tỷ lệ xích (thu nhỏ, nguyên hình, phóng to), quy định 10 loại đường nét kỹ thuật (TCVN 8-20:2002 và TCVN 8-24:2002), quy cách chữ viết (TCVN 7284-0:2003 / ISO 3098-0) và các nguyên tắc ghi kích thước.
    • Phương pháp dựng hình học: Dựng đường song song, đường vuông góc, chia đều góc, chia đều đoạn thẳng, chia đường tròn thành 3, 4, 6, 8 phần đều nhau; vẽ tiếp tuyến đơn và tiếp tuyến chung của hai đường tròn.
    • Hệ thống 6 hình chiếu cơ bản, phân tích phép chiếu góc thứ nhất (Phương pháp E - First Angle Projection dùng trong TCVN và ISO) và phép chiếu góc thứ ba (Phương pháp A - Third Angle Projection dùng theo tiêu chuẩn Mỹ ANSI). Phương pháp đọc và xây dựng hình chiếu thứ ba qua các vật thể mẫu (ổ đỡ, nắp ổ trục).

  • Chương 2: Vẽ điện (Trang 29 – 47)

    • Tiêu chuẩn trình bày bản vẽ điện: TCVN 2-74 (khổ giấy), TCVN 3821-83 (khung tên, khung vẽ), TCVN 8-85 (đường nét phân biệt mạch động lực nét đậm và mạch điều khiển nét mảnh), TCVN 6-85 (chữ và số). Quy cách gấp bản vẽ kỹ thuật lưu trữ đưa khung tên ra ngoài.
    • Ký hiệu quy ước mặt bằng xây dựng: Cửa 1 cánh, cửa 2 cánh, cửa sổ, thang máy, cầu thang, kết cấu phòng ốc.
    • Ký hiệu thiết bị điện trong sơ đồ chiếu sáng và cấp nguồn: Nguồn điện 1 chiều, xoay chiều hình sin, lưới điện 3 pha 4 dây (3+N 50Hz 380V), đèn huỳnh quang, đèn nung sáng, đèn pha sodium, đèn exit, thiết bị bảo vệ (cầu chì, MCB, MCCB, tủ phân phối, cầu dao, nút nhấn, công tắc) và thiết bị đo lường (ampe mét, vôn mét, công tơ kilowatt).
    • Ký hiệu thiết bị sơ đồ cung cấp điện: Dao cách ly 1 cực/3 cực, dao ngắn mạch, dao phụ tải, máy cắt hạ áp (aptomat), máy cắt cao áp, ký hiệu đường dây, vị trí giao chéo có nối/không nối điện, cáp đồng trục, dây mềm và điểm lỗi cách điện.
    • Phân loại và phương pháp biểu diễn 3 dạng bản vẽ điện chính: Sơ đồ mặt bằng (sơ đồ vị trí căn cứ theo bản vẽ kiến trúc), sơ đồ bố trí điện (sơ đồ đơn tuyến thể hiện số lượng, cỡ dây và cách đi dây), sơ đồ đơn dây (sơ đồ nối dây chi tiết phục vụ thi công lắp đặt).

  • Chương 3: Các khái niệm chung về AutoCAD (Trang 48 – 64)

    • Hướng dẫn môi trường phần mềm AutoCAD (phiên bản AutoCAD 2007), quản lý giao diện làm việc 2D Drafting và chuyển đổi giữa không gian 3D/2D.
    • Các lệnh vẽ cơ bản: Lệnh vẽ đường thẳng (Line), đường tròn (Circle), cung tròn (Arc), đa giác, elip.
    • Hệ tọa độ phẳng và phương pháp nhập điểm: Hệ tọa độ cực tương đối (@khoảng_cách<góc).
    • Hệ thống phương thức truy bắt điểm đối tượng (Object Snap): Truy bắt điểm thường trú (Running Osnap) và truy bắt điểm tạm trú (Temporary Osnap).

  • Chương 4: Các lệnh chỉnh sửa cơ bản (Trang 65 – 78)

    • Các lệnh biến đổi và hiệu chỉnh hình học: Di chuyển đối tượng (Move), cắt đối tượng giao nhau (Trim), quay quanh điểm gốc (Rotate), co giãn kích thước theo tỷ lệ (Scale).
    • Các lệnh dựng hình nâng cao: Tạo đối tượng song song (Offset), bo tròn góc (Fillet), vát mép cạnh (Chamfer), sao chép đối tượng (Copy), lấy đối xứng qua trục (Mirror), sao chép theo mảng (Array), phân rã đối tượng liên kết (Explode).
    • Ứng dụng chèn và hiệu chỉnh vật liệu mặt cắt (Hatch / Bhatch).

  • Chương 5: Quản lý bản vẽ (Trang 79 – 89)

    • Quản lý thực thể đồ họa theo lớp (Layer): Thiết lập tên lớp, gán màu sắc, gán kiểu đường nét (Linetype) và chiều dày nét (Lineweight).
    • Thiết lập và hiệu chỉnh văn bản (Text, Mtext, TextStyle).
    • Thiết lập và hiệu chỉnh kích thước (Dimension Style Manager): Quy định đường gióng, đường kích thước, mũi tên, chữ số hiển thị.
    • Tạo và chèn khối (Block, Insert) phục vụ thư viện ký hiệu kỹ thuật điện.

  • Thực hành tổng hợp (Trang 90)

    • Tích hợp toàn bộ kỹ năng vẽ: Vẽ ký hiệu điện công nghiệp, vẽ sơ đồ mặt bằng kiến trúc, vẽ sơ đồ bố trí phụ tải và lập bản vẽ các mạch trang bị điện hoàn chỉnh.

Kiến thức nền tảng được xây dựng

              CÁC NHÓM NỀN TẢNG KỸ THUẬT CỐT LÕI
  1. Hệ thống tiêu chuẩn kỹ thuật đa cấp độ: Trang bị kiến thức về tiêu chuẩn hóa bản vẽ kỹ thuật dựa trên các văn bản quy phạm kỹ thuật nhà nước (Bộ Khoa học và Công nghệ, Tổng cục Tiêu chuẩn Đo lường Chất lượng) tương thích tiêu chuẩn ISO.
  2. Nguyên lý hình học không gian và biểu diễn vật thể: Nắm vững phương pháp phân tích vật thể thành các khối hình học cơ bản (khối trụ, lăng trụ, hộp chữ nhật), nguyên lý xác định giao tuyến, cùng các quy tắc biểu diễn hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh, hình cắt và mặt cắt.
  3. Quy tắc phân loại và cấu trúc sơ đồ điện công nghiệp: Cung cấp nguyên lý phân cấp 3 lớp bản vẽ trong thiết kế - thi công điện:
    • Bản vẽ kiến trúc mặt bằng: Thể hiện vị trí hình học không gian công trình.
    • Bản vẽ nguyên lý / Sơ đồ đơn tuyến: Thể hiện quan hệ chức năng, phân bố lộ dây, thông số khí cụ.
    • Bản vẽ nối dây (sơ đồ thi công): Thể hiện chi tiết đường đi thực tế của dây dẫn từ nguồn cấp, qua thiết bị đóng cắt/bảo vệ, đến từng phụ tải tiêu thụ.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical Skills):
    • Sử dụng các dụng cụ vẽ kỹ thuật truyền thống (thước, compa, êke) để dựng hình học chính xác.
    • Cài đặt, tùy biến giao diện và ứng dụng thành thạo phần mềm AutoCAD trong thiết kế 2D.
    • Xây dựng thư viện ký hiệu linh kiện, thiết bị điện (khối Block) chuẩn hóa theo TCVN.
  • Kỹ năng phân tích (Analytical Skills):
    • Đọc hiểu và phân tích cấu trúc vật thể 3 chiều từ các hình chiếu 2 chiều đã cho.
    • Phân tích sơ đồ nguyên lý mạch điều khiển và mạch động lực (ví dụ: Mạch khởi động động cơ sao - tam giác, sơ đồ trạm biến áp phân xưởng).
    • Phát hiện và chỉnh sửa các lỗi sai quy cách về tỷ lệ, đường nét, vị trí mặt cắt và ghi kích thước trên bản vẽ.
  • Kỹ năng thực hành chuyên môn (Practical Competencies):
    • Bóc tách mặt bằng kiến trúc để bố trí mạng lưới thiết bị chiếu sáng, ổ cắm, tủ điện phù hợp không gian thực tế.
    • Thiết lập và quản lý hệ thống bản vẽ dự án hoàn chỉnh bằng các công cụ Layer, DimStyle, Text và xuất in bản vẽ theo đúng tỷ lệ kỹ thuật.

3. Phương pháp giảng dạy và học tập

TIẾP CẬN SƯ PHẠM TÍCH HỢP LÝ THUYẾT - CÔNG CỤ - THỰC TIỄN
  • Phương pháp sư phạm: Áp dụng phương pháp giảng dạy tích hợp giữa thuyết giảng tiêu chuẩn kỹ thuật với rèn luyện kỹ năng thao tác trên máy tính. Kiến thức lý thuyết được cô đọng, đi kèm các bước hướng dẫn cụ thể theo từng lệnh vẽ và thao tác biên tập.
  • Bài tập và tình huống thực hành:
    • Bài toán dựng hình học: Dựng góc, phân chia đoạn thẳng bằng đường phụ trợ, chia đường tròn bán kính $R40$ thành 5 và 7 phần bằng nhau; dựng tiếp tuyến với đường tròn cho trước từ một điểm ngoài đường tròn.
    • Bài toán phân tích hình chiếu: Đọc và phân tích cấu trúc ổ đỡ (gồm ổ trụ, đế, thanh ngang, gân đỡ); vẽ hình chiếu nắp ổ trục; đọc các cặp hình chiếu vuông góc để xác định vật thể không gian tương ứng.
    • Bài tập thiết kế điện: Thể hiện ký hiệu quy ước các thiết bị điện trong phòng khách căn hộ; lập sơ đồ cung cấp điện dẫn sâu từ trạm biến áp cung cấp về các trạm phân xưởng; triển khai mạch khởi động động cơ sao - tam giác.
  • Phương pháp đánh giá:
    • Đánh giá khả năng dựng hình chiếu thứ ba từ hai hình chiếu cho trước.
    • Đánh giá kỹ năng nhận định đúng/sai của các dạng mặt cắt ($A-A$) trên bản vẽ chi tiết.
    • Đánh giá sản phẩm bản vẽ trên phần mềm AutoCAD: Độ chính xác kích thước, sự hợp lý trong phân lớp Layer, quy cách đặt kích thước và bố cục khung tên theo đúng khổ giấy A4, A3.
  • Hướng dẫn tự học: Học sinh, sinh viên cần thực hiện tuần tự các bài tập vẽ tay ở Chương 1 và 2 để ghi nhớ quy cách, sau đó thực hành trực tiếp các bài tập lệnh vẽ và hiệu chỉnh ở Chương 3, 4, 5 trên máy tính nhằm hoàn thiện sản phẩm tại phần Thực hành tổng hợp.

4. Điểm nổi bật và cập nhật kỹ thuật

  • Tính hệ thống trong đối chiếu quy chuẩn kỹ thuật: Giáo trình trích dẫn và liên kết cụ thể các hệ thống tiêu chuẩn kỹ thuật trong nước và quốc tế:
Đối tượng quy chuẩn Tiêu chuẩn Việt Nam (TCVN) Tiêu chuẩn Quốc tế tương đương
Khổ giấy & Cách trình bày TCVN 7285:2003 / TCVN 2-74 ISO 5457:1999
Quy cách đường nét TCVN 8-20:2002 / TCVN 8-24:2002 / TCVN 8-85 ISO 128-20:1996 / ISO 128-24:1999
Chữ viết và số TCVN 7284-0:2003 / TCVN 6-85 ISO 3098-0:1997
Khung tên & Khung vẽ TCVN 3821-83 —
Nguyên tắc biểu diễn TCVN 8-30 ISO 128:1982
  • Tích hợp phần mềm đồ họa chuyên dụng: Chuyển giao trực tiếp từ phương pháp lập bản vẽ thủ công sang kỹ thuật lập bản vẽ tự động bằng máy tính thông qua phần mềm AutoCAD, giúp chuẩn hóa dữ liệu đồ họa, nâng cao năng suất và tạo tiền đề cho việc số hóa tài liệu kỹ thuật trong môi trường công nghiệp.
  • Gắn kết thực tế thi công ngành điện: Nội dung bản vẽ không dừng lại ở mức độ lý thuyết trừu tượng mà đi thẳng vào các đối tượng cụ thể của hệ thống điện công trình: Mặt bằng căn hộ thực tế, sơ đồ trạm biến áp phân xưởng không có trạm phân phối trung tâm, các thiết bị bảo vệ thông dụng trong công nghiệp như MCB, MCCB, dao cách ly 3 cực, máy cắt cao áp.

5. Đối tượng sử dụng giáo trình

  • Người học:
    • Học sinh hệ Trung cấp nghề và sinh viên hệ Cao đẳng nghề thuộc nghề Điện công nghiệp.
    • Học sinh, sinh viên các ngành liên quan: Điện dân dụng, Điện tử công nghiệp, Kỹ thuật lắp đặt điện và Điều khiển tự động.
  • Yêu cầu kiến thức nền tảng (Prerequisites):
    • Kiến thức hình học cơ bản: Các khái niệm về giao điểm, tiếp tuyến, góc, phép chiếu song song và phép chiếu vuông góc.
    • Kỹ năng tin học cơ sở: Thao tác căn bản với hệ điều hành Windows, quản lý tệp tin và thư mục để phục vụ cài đặt, lưu trữ dữ liệu phần mềm AutoCAD.
  • Phạm vi ứng dụng đối với giảng viên và kỹ thuật viên:
    • Giảng viên: Làm tài liệu giảng dạy chính thức cho môn học Vẽ Kỹ thuật Điện (thời lượng 90 tiết), làm cơ sở xây dựng đề thi, bài tập lớn và giáo án thực hành.
    • Kỹ thuật viên, thợ điện công nghiệp: Dùng làm tài liệu tra cứu các ký hiệu quy ước tiêu chuẩn khi đọc bản vẽ thiết kế công trình, sơ đồ nguyên lý tủ điện và bản vẽ lắp đặt hệ thống cấp nguồn thực tế.

6. Câu hỏi thường gặp (FAQ)

1. Giáo trình này được biên soạn phù hợp cho những ai?

Tài liệu được biên soạn phục vụ trực tiếp cho người học bậc Trung cấp nghề và Cao đẳng nghề chuyên ngành Điện công nghiệp. Ngoài ra, cán bộ kỹ thuật, giáo viên bộ môn và thợ điện công nghiệp đều có thể sử dụng làm tài liệu tham khảo và tra cứu quy chuẩn bản vẽ điện.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi bắt đầu môn học?

Người học cần nắm vững kiến thức hình học phẳng và hình học không gian ở mức độ cơ bản (dựng hình, phép chiếu, tính toán tỷ lệ, hệ tọa độ) cùng với kỹ năng sử dụng máy tính văn phòng cơ bản để vận hành phần mềm thiết kế.

3. Điểm khác biệt giữa giáo trình này với các giáo trình vẽ kỹ thuật cơ khí thông thường là gì?

Giáo trình chỉ dành Chương 1 cho phần vẽ kỹ thuật cơ khí cơ bản; toàn bộ 4 chương còn lại tập trung chuyên biệt vào hệ thống ký hiệu quy ước điện, phương pháp lập 3 cấp độ sơ đồ điện (mặt bằng, đơn tuyến, nối dây) và kỹ năng ứng dụng phần mềm AutoCAD để tạo lập bản vẽ kỹ thuật chuyên ngành điện.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học cần kết hợp song song:

  1. Đọc hiểu lý thuyết tiêu chuẩn và vẽ tay các bài tập dựng hình, hình chiếu ở Chương 1 và Chương 2 để rèn tư duy không gian và nhớ ký hiệu.
  2. Thao tác trực tiếp từng lệnh vẽ, lệnh hiệu chỉnh trên phần mềm AutoCAD theo hướng dẫn ở Chương 3, 4, 5.
  3. Tự hoàn thiện các bản vẽ phức hợp ở phần Thực hành tổng hợp.

5. Giáo trình có tài liệu bổ trợ hoặc công cụ thực hành nào kèm theo không?

Tài liệu đi kèm hệ thống câu hỏi lý thuyết, các đề bài tập vẽ hình học, bài tập đọc bản vẽ chi tiết (ổ đỡ, nắp ổ trục) và hướng dẫn cài đặt, thực hành trực tiếp trên phần mềm AutoCAD 2007.

7. Kết luận

Giáo trình Vẽ Kỹ thuật Điện (Trường Cao đẳng Nghề An Giang) cung cấp đầy đủ hệ thống tiêu chuẩn kỹ thuật bản vẽ hiện hành (TCVN, ISO), hệ thống ký hiệu thiết bị điện công nghiệp và các công cụ thực hành đồ họa trên phần mềm AutoCAD.

Lộ trình học tập được thiết kế chặt chẽ: $$\text{Quy chuẩn cơ khí cơ sở} \longrightarrow \text{Ký hiệu quy ước chuyên ngành} \longrightarrow \text{Kỹ thuật AutoCAD 2D} \longrightarrow \text{Bản vẽ thi công hoàn chỉnh}$$

Để phục vụ tốt quá trình học tập, người học nên kết hợp tra cứu thêm các văn bản tiêu chuẩn quốc gia có liên quan (TCVN 7285:2003, TCVN 8-20:2002, TCVN 7284-0:2003) và thực hành thường xuyên trên môi trường máy tính.
