Giáo Trình Hướng Dẫn Vận Hành Hệ Thống Điện (Phần 2)

Tổng quan về giáo trình

Giáo trình Hướng Dẫn Vận Hành Hệ Thống Điện Phần 2 (trọng tâm Modul III: Vận hành các phần tử hệ thống điện) là tài liệu học tập chuyên ngành thuộc chương trình đào tạo kỹ sư và học viên cao học ngành Kỹ thuật Điện, Hệ thống Điện và Tự động hóa Năng lượng. Tài liệu hệ thống hóa các nguyên lý vận hành kỹ thuật, quy trình thao tác đóng cắt, phương pháp đo đạc thử nghiệm, chế độ giám sát và biện pháp xử lý sự cố đối với hai phần tử cốt lõi trong hệ sinh thái năng lượng: tổ máy phát điện nhà máy điện và máy biến áp trong trạm phân phối.

Mục tiêu học tập của giáo trình nhằm trang bị cho người học năng lực:

  • Thiết lập và thực thi quy trình kiểm tra, chuẩn bị khởi động và hòa đồng bộ tổ máy phát điện vào lưới điện quốc gia.
  • Tính toán các thông số kỹ thuật phục vụ quá trình sấy máy điện bằng phương pháp cảm ứng từ và dòng điện ngắn mạch.
  • Xác định tổ nối dây, định pha và phân tích điều kiện vận hành song song của các máy biến áp lực.
  • Phân tích các chế độ vận hành không bình thường, quản lý tiêu chuẩn dầu cách điện và vận hành hệ thống tự động điều chỉnh điện áp dưới tải (ĐAT).

Về cấu trúc và cách tiếp cận, giáo trình xây dựng mạch kiến thức tuyến tính kết hợp giữa lý thuyết phân tích giải tích và quy chuẩn kỹ thuật thực địa. Điểm đặc sắc của tài liệu thể hiện ở tính định lượng chuẩn xác: mọi thao tác kỹ thuật đều gắn liền với thông số giới hạn cụ thể (như điện trở cách điện, áp lực khí làm mát, độ rung ổ trục, biên độ dòng cân bằng và các chỉ tiêu hóa lý của dầu cách điện).

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung tài liệu tập trung vào hai chương chuyên đề trọng tâm thuộc Modul III:

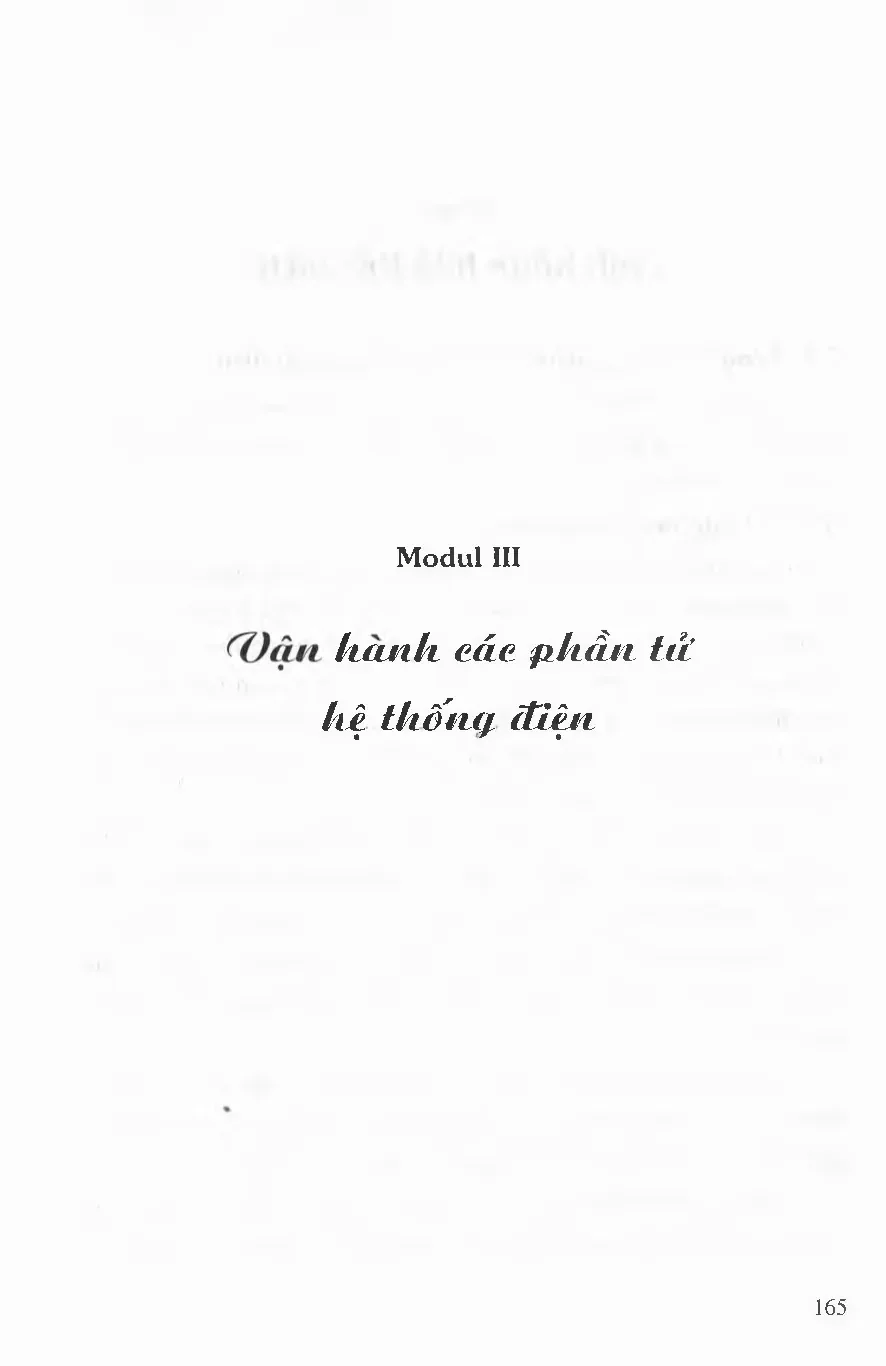

Modul III: Vận hành các phần tử hệ thống điện

1. Chương 7: Vận hành nhà máy điện

  • Thử nghiệm và kiểm tra máy phát điện: Quy định kiểm tra cách điện bằng Mêgômét ở các cấp điện áp ($2500,\text{V}$ cho stator với $R_{cđ} \ge 10{,}5,\text{M}\Omega$ ở $70^\circ\text{C}$; $500 \div 1000,\text{V}$ cho mạch kích từ với $R_{cđ} \ge 0{,}5,\text{M}\Omega$ hoặc $10,\text{k}\Omega$ với kích từ ion; $1000,\text{V}$ cho gối đỡ với $R_{cđ} \ge 1,\text{M}\Omega$). Kiểm tra thứ tự pha bằng thiết bị H-517 3-500 BA0-85 hoặc sơ đồ cầu đèn - điện dung.
  • Quy trình khởi động tổ máy từ trạng thái lạnh: Trình tự gia nhiệt lò hơi (bảo vệ bộ quá nhiệt bằng lưu lượng tuần hoàn $30%$), sấy và xung động tuabin, kiểm soát vòng quay tới hạn tại $1500,\text{vg/ph}$, áp lực khí $\text{H}_2 \ge 2{,}5,\text{kG/cm}^2$, chênh lệch áp lực dầu chèn và khí $\text{H}_2$ duy trì $0{,}5 \div 0{,}7,\text{kG/cm}^2$.
  • Kỹ thuật hòa đồng bộ: Phân tích hai phương pháp hòa lưới:
    • Đồng bộ chính xác: Thỏa mãn đồng thời tần số ($\omega_1 = \omega_2$), điện áp ($U_1 = U_2$) và thứ tự góc pha trùng nhau.
    • Tự đồng bộ: Đóng máy phát khi độ trượt đạt $\pm 5 \div 10%$ (tốc độ quay đạt $96 \div 98%$ tốc độ đồng bộ) với thời gian hòa $3 \div 5,\text{giây}$.
  • Chế độ làm việc bù đồng bộ và chuyển đổi kích từ: Chuyển đổi giữa kích từ làm việc và kích từ dự phòng theo hai phương án (đóng song song trong thời gian $\le 2 \div 3,\text{s}$ hoặc chuyển qua chế độ không đồng bộ khi tải ở mức $20 \div 40%$).
  • Xử lý sự cố và dừng tuabin khẩn cấp: Phân loại 16 điều kiện dừng máy khẩn cấp (di trục rotor vượt $1{,}2,\text{mm}$ hoặc $1{,}7,\text{mm}$, tốc độ rung gối trục $> 20,\mu\text{m}$, nhiệt độ dầu xả $> 75^\circ\text{C}$, tốc độ vòng quay $> 3300,\text{vg/ph}$, áp lực dầu bôi trơn $< 0{,}3,\text{kG/cm}^2$, v.v.). Đảm bảo nguồn tự dùng qua phân đoạn thanh cái và tự động đóng dự phòng.
  • Tính toán sấy máy điện: Thiết lập công thức xác định tiêu chuẩn sấy không cần sấy sơ bộ:

$$R_{60} = \frac{U_n}{1000 + 0{,}01 P_n};(\text{M}\Omega)$$

Phương pháp sấy cảm ứng từ lõi thép stator với hệ thống công thức giải tích tính suất điện động, số vòng dây cuộn từ hóa $\omega$, diện tích mạch từ $F_c$, lực từ hóa $F_m$, cường độ từ trường $H = f(B_a)$, dòng từ hóa $I$ và tiết diện dây quấn $F_j$.

2. Chương 8: Vận hành trạm biến áp

  • Kiểm tra và kiểm chuẩn tổ nối dây: Phương pháp sử dụng thiết bị Fazomet, phương pháp điện kế 9 phép đo chiều lệch xung điện một chiều, và phương pháp Vônmét thông qua công thức so sánh:

$$U = U_{2d} \sqrt{1 + k^2}$$

  • Định pha và hòa song song máy biến áp: Định pha trực tiếp bằng vônmét hạ áp ($U < 380,\text{V}$) và định pha gián tiếp qua máy biến điện áp đo lường cao áp. Xác lập 5 điều kiện vận hành song song; xác định dòng cân bằng $I_{cb}$ và biểu thức phân bố phụ tải:

$$S = \left(\frac{S_{n1}}{u_{k1}} + \frac{S_{n2}}{u_{k2}}\right) u_k$$

  • Tự động điều áp dưới tải (ĐAT): Cấu tạo bộ chuyển mạch tiếp điểm kép kèm cuộn kháng điện $x_{kđ}$, thông số vận hành dập hồ quang dầu ở dải nhiệt độ $-5 \div +45^\circ\text{C}$, chịu quá tải $200%$, thời gian chuyển nấc $\le 10,\text{s}$.
  • Quản lý và xử lý dầu cách điện: Bảng tiêu chuẩn dầu máy biến áp mới và đang vận hành (điện áp chọc thủng theo cấp điện áp $15 \div 500,\text{kV}$, tổn thất điện môi $\tan\delta$, trị số axit, nhiệt độ chớp cháy $\ge 135^\circ\text{C}$); các phương pháp lọc dầu (ly tâm, phin lọc ép, hấp phụ zeolit/silicagen, lọc chân không khử khí đến $0{,}1%$ và nước còn $10,\text{g/tấn}$); công nghệ bơm dầu chân không ở áp suất $350,\text{mmHg}$.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống nền tảng vững chắc dựa trên các nguyên lý:

  1. Lý thuyết trường điện từ và mạch từ: Ứng dụng định luật cảm ứng điện từ và tổn thất dòng điện xoáy (Foucault) để tính toán nhiệt lượng sấy lõi thép stator và vỏ máy phát.
  2. Lý thuyết quá độ và ổn định góc: Cơ chế phục hồi từ thông, cân bằng mômen quay cơ học - mômen điện từ và chức năng của cơ cấu tự động điều chỉnh kích từ (TĐCKT) nhằm ngăn chặn mất đồng bộ khi ngắn mạch.
  3. Cơ nhiệt và thủy khí động lực học trong thiết bị điện: Quy luật dãn nở nhiệt ống góp, bao hơi lò hơi, quy chuẩn bôi trơn thủy động học và duy trì màng dầu chèn rotor ngăn rò rỉ khí $\text{H}_2$.

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật: Thiết kế cuộn dây sấy cảm ứng máy điện, tính toán dung lượng phân bố tải máy biến áp song song và xác định dòng điện cân bằng do lệch điện áp hoặc lệch tổ nối dây.
  • Kỹ năng đo đạc và chẩn đoán: Vận hành thiết bị Mêgômét đo điện trở cách điện mạch stator/rotor/kích từ, sử dụng Fazomet và đồng hồ Vônmét xác định góc lệch pha, lấy mẫu khí rơle hơi (Buchholz) và thử nghiệm mẫu dầu biến thế.
  • Kỹ năng thao tác vận hành: Lập và thực thi phiếu thao tác điều chỉnh đầu phân áp ĐAT, chuyển đổi hệ thống kích từ chính sang kích từ dự phòng, quy trình hòa đồng bộ và thao tác dừng tổ máy theo định kỳ hoặc khẩn cấp.

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm

Giáo trình áp dụng mô hình sư phạm tích hợp: tiếp cận từ hiện tượng vật lý $\rightarrow$ công thức giải tích mô hình hóa $\rightarrow$ bảng tra cứu tham số quy phạm $\rightarrow$ quy trình xử lý chuẩn hóa. Mọi quy tắc an toàn và kiểm tra đều được gắn liền với các mốc giới hạn đo lường.

Tiếp cận hiện tượng vật lý
Công thức giải tích & mô hình hóa
Bảng tra cứu tham số quy chuẩn (Bảng 7.1, 7.2, 8.1)
Quy trình công nghệ & Phiếu thao tác chuẩn

Bài tập và bài toán ví dụ thực hành

Tài liệu tích hợp các bài toán mẫu và bài tập tự giải chi tiết:

  • Ví dụ 7.1: Tính toán thiết kế hệ thống sấy cảm ứng cho máy điện công suất $7,\text{kW}$, vỏ gang ($D_n = 25,\text{cm}$, $D_{tr} = 15,\text{cm}$, $L = 30,\text{cm}$, $b = 2,\text{cm}$, $h_r = 2{,}6,\text{cm}$, $n = 4$, $B = 19000,\text{Tesla}$). Xác định lần lượt: $E = 176,\text{V}$, $h_a = 2{,}4,\text{cm}$, $F_c = 47{,}52,\text{cm}^2$, $B_a = 15200,\text{G}$, số vòng dây $\omega = 110,\text{vòng}$, tra bảng $H = 27{,}9,\text{A/cm}$, $l_{tb} = 70{,}96,\text{cm}$, $F_m = 1980,\text{A}$, dòng từ hóa $I = 18,\text{A}$, công suất $S = 3{,}96,\text{kVA}$, và tiết diện dây đồng $F_{\text{Cu}} = 6,\text{mm}^2$.
  • Bài tập 7.1: Bài toán tính toán sấy cảm ứng máy điện công suất $63,\text{kW}$, vỏ gang với các kích thước hình học tương ứng ($D_n = 55,\text{cm}$, $D_{tr} = 38,\text{cm}$, $L = 60,\text{cm}$, $b = 3{,}5,\text{cm}$, $h_r = 4,\text{cm}$, $n = 6$, $B = 15000,\text{Tesla}$).

Phương pháp đánh giá và tự học

  • Đánh giá năng lực: Kiểm tra qua khả năng phân tích các dấu hiệu bất thường (tiếng kêu vo vo, tiếng kêu rú, lách tách, tiếng pip-pip do phóng điện cục bộ), phân tích nguyên nhân tác động của rơle hơi/rơle so lệch và giải thuật 9 phép đo xác định tổ nối dây máy biến áp.
  • Hướng dẫn tự học: Sinh viên cần lập bảng đối chiếu giữa các thông số đo kiểm thực tế và các bảng tiêu chuẩn kỹ thuật (Bảng 8.1 về dầu biến thế, Bảng 7.2 về quan hệ $H = f(B_a)$), kết hợp giải các bài toán tính toán sấy và phân bố dòng tải máy biến áp.

Điểm nổi bật và tính cập nhật của tài liệu

Hạng mục Chi tiết kỹ thuật tích hợp trong giáo trình
Quy chuẩn đo lường định lượng Cung cấp đầy đủ các giá trị giới hạn cụ thể ($R_{cđ}$ stator $\ge 10{,}5,\text{M}\Omega$ ở $70^\circ\text{C}$; độ rung gối trục tuabin $\le 0{,}03,\text{mm}$; áp lực dầu bôi trơn dừng khẩn cấp $< 0{,}3,\text{kG/cm}^2$).
Giải pháp công nghệ hiện đại Vận hành máy phát nhiệt điện ở chế độ bù đồng bộ kết hợp cấp lượng nhỏ hơi nước để ngăn ngừa quá nhiệt cánh quạt rotor tuabin.
Hệ thống hóa tiêu chuẩn dầu biến thế Bảng tiêu chuẩn 8.1 quy định chi tiết 11 chỉ tiêu hóa lý và điện môi cho dầu mới và dầu đang vận hành từ cấp điện áp $< 15,\text{kV}$ đến $500,\text{kV}$.
Chu kỳ bảo dưỡng kỹ thuật chuẩn Quy định rõ chu kỳ bảo dưỡng định kỳ trạm biến áp ($1,\text{năm/lần}$ với trạm chính, tối đa $4,\text{năm/lần}$ với trạm tiêu thụ), đại tu máy biến áp ($6,\text{năm/lần}$), chu kỳ đại tu tổ máy phát nhiệt điện ($4,\text{năm/lần}$, thời gian $3,\text{tháng}$) và trung tu ($2,\text{năm/lần}$, thời gian $1,\text{tháng}$).

Đối tượng sử dụng giáo trình

  • Yêu cầu tiên quyết: Người học cần hoàn thành các học phần nền tảng: Mạch điện, Máy điện, Khí cụ điện, Phần điện trong nhà máy điện & Trạm biến áp, và Kỹ thuật đo lường điện.
  • Ứng dụng thực tế: Phục vụ công tác đào tạo chức danh Trưởng ca, Trưởng kíp điện, Nhân viên trực điện chính tại các nhà máy điện và trạm biến áp phân phối/truyền tải.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với những đối tượng người học nào?

Tài liệu được biên soạn phục vụ sinh viên chuyên ngành Kỹ thuật Điện, Hệ thống Điện ở các năm cuối đại học, học viên cao học, giảng viên kỹ thuật điện và đội ngũ kỹ sư, kỹ thuật viên trực tiếp làm công tác vận hành, bảo dưỡng, thí nghiệm tại các nhà máy điện và trạm biến áp.

2. Cần trang bị những kiến thức nền tảng nào trước khi nghiên cứu giáo trình?

Người đọc cần nắm vững kiến thức về máy điện (máy phát đồng bộ, máy biến áp lực), khí cụ điện đóng cắt, lý thuyết quá độ điện từ, nguyên lý bảo vệ rơle và các phương pháp đo lường đại lượng điện/không điện.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết máy điện thông thường là gì?

Giáo trình tập trung chuyên sâu vào góc độ vận hành thực nghiệm và quy chuẩn thao tác. Thay vì chỉ phân tích mô hình giải tích trừu tượng, giáo trình đưa ra các quy trình thao tác theo phiếu, tiêu chuẩn số liệu đo kiểm định lượng, điều kiện loại trừ sự cố và các bài toán tính toán công nghệ thực địa (như tính toán sấy cảm ứng, lọc dầu chân không).

4. Làm thế nào để tự học và làm chủ nội dung giáo trình hiệu quả?

Người học nên kết hợp học lý thuyết với việc phân tích các sơ đồ nguyên lý (sơ đồ chuyển đổi kích từ, sơ đồ sấy cảm ứng, sơ đồ đo tổ nối dây bằng điện kế/fazomet), thực hiện đầy đủ các bước trong bài tập tính toán thiết kế cuộn sấy và ghi nhớ các mốc thông số vận hành giới hạn.

5. Giáo trình cung cấp những bảng tra cứu và tài liệu định lượng nào?

Tài liệu cung cấp hệ thống bảng dữ liệu kỹ thuật hoàn chỉnh:

  • Bảng 7.1: Hệ số rơi điện áp $k_e$ và hệ số công suất $\cos\varphi$ theo vật liệu vỏ máy.
  • Bảng 7.2: Đường cong và bảng số liệu quan hệ cường độ từ trường $H$ phụ thuộc cảm ứng từ $B_a$ ($12000 \div 19000,\text{Tesla}$).
  • Bảng 8.1: Bảng tiêu chuẩn hóa lý và độ bền điện của dầu biến thế từ cấp $< 15,\text{kV}$ đến $500,\text{kV}$.
  • Bảng 8.2 & Bảng so sánh Vônmét: Bảng kết quả 9 phép đo điện kế và tương quan điện áp để xác định 12 nhóm tổ nối dây máy biến áp.

Kết luận

Giáo trình Hướng Dẫn Vận Hành Hệ Thống Điện Phần 2 (Modul III) đóng vai trò là tài liệu học thuật và cẩm nang kỹ thuật định lượng chuẩn mực trong lĩnh vực vận hành hệ thống điện. Bằng việc kết hợp chặt chẽ giữa cơ sở lý thuyết điện từ học, công thức giải tích kỹ thuật và quy trình công nghệ vận hành nhà máy điện - trạm biến áp, giáo trình vạch ra lộ trình học tập khoa học từ bước kiểm tra thử nghiệm, khởi động, hòa lưới, kiểm soát chế độ vận hành đến xử lý sự cố phức tạp. Đây là tài liệu cốt lõi phục vụ công tác đào tạo kỹ sư điện chuyên nghiệp và làm tài liệu quy chuẩn cho hoạt động sản xuất, truyền tải điện năng trong thực tiễn công nghiệp.
