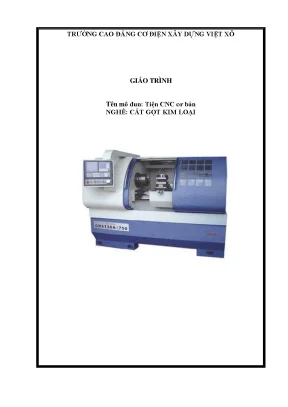

THÔNG TIN THƯ MỤC VÀ NỘI DUNG GIÁO TRÌNH TIỆN CNC CƠ BẢN (MĐ31)

Tổng quan về giáo trình

Giáo trình Tiện CNC cơ bản (Mã mô đun: MĐ31) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo nghề Cắt gọt kim loại, do Trường Cao đẳng Cơ điện Xây dựng Việt Xô biên soạn. Trong khung chương trình đào tạo, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung, các môn học cơ sở và các mô đun kỹ thuật tiền đề bao gồm MĐ 16, MĐ 17, MĐ 20, MĐ 22 và MĐ 23.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện cụ thể:

  • Về kiến thức: Cung cấp hiểu biết về các hệ thống và dạng điều khiển CNC (điều khiển đoạn, điều khiển đường); cấu tạo chung cùng các đặc tính động học của máy tiện CNC; cấu trúc cú pháp của một chương trình gia công; các mã lệnh chức năng chuẩn bị (G-code), mã lệnh phụ (M-code), lệnh chu trình cắt gọt và các chế độ vận hành máy.
  • Về kỹ năng: Hình thành năng lực lập trình tiện CNC thủ công hoặc thông qua phần mềm CAD/CAM; nạp, lưu trữ và gọi chương trình gia công; thiết lập thông số bù dao (tool offset) và xác định gốc tọa độ chi tiết (G54–G59); vận hành các chế độ máy; thực hiện chạy mô phỏng, chạy thử không cắt gọt (Machine Lock, Dry Run) và gia công hoàn thiện chi tiết cơ khí đạt yêu cầu kích thước và độ nhám bề mặt.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện phương pháp làm việc độc lập và phối hợp nhóm; tác phong nghiêm túc, cẩn trọng trong lập trình và thao tác máy; tuân thủ quy định an toàn lao động và vệ sinh công nghiệp.

Cấu trúc giáo trình tiếp cận tuần tự theo quy trình công nghệ: từ khái quát nguyên lý thiết bị, trang bị đồ gá, hệ tọa độ chuẩn, cấu trúc mã lệnh lập trình đến quy trình vận hành và thực hành gia công chi tiết thực tế. Điểm đặc sắc của giáo trình là sự gắn kết trực tiếp giữa lý thuyết điều khiển số với các thông số gia công cụ thể (như thông số dao tiện Mitsubishi SDJCR12CA11, chế độ cắt tra từ Sổ tay Công nghệ Chế tạo máy tập 2).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 4 bài học chính với progression logic chặt chẽ:

  • Bài 1: Khái quát chung về kỹ thuật tiện CNC

    • Quá trình phát triển: Lịch sử phát triển từ kỹ thuật điều khiển NC dựa trên dữ liệu mã số nhị nguyên phục vụ quân sự - hàng không vũ trụ, chuyển tiếp sang công nghệ vi xử lý (từ 4-bit, 8-bit đến 32-bit), các trung tâm gia công CNC (Engineering Centre), hệ thống điều khiển số trực tiếp DNC (Direct Numerical Control) và hệ thống sản xuất tích hợp máy tính CIM (Computer Integrated Manufacturing).
    • Dạng điều khiển: Phân loại điều khiển đoạn (chuyển động song song các trục để tiện trơn, phay mặt phẳng) và điều khiển đường (chuyển động phối hợp 2 hoặc nhiều động cơ bước để gia công đường côn, cung cong, đường phi tuyến).
    • Cấu tạo máy tiện CNC: Ụ đứng và hệ trục chính (động cơ DC điều chỉnh vô cấp bằng kích từ, động cơ AC điều chỉnh bằng biến tần); hệ thống truyền động chạy dao độc lập từng trục X, Z thông qua trục vít me đai ốc bi; mâm cặp thủy lực/khí nén tốc độ cao (lên đến 8000 vòng/phút); ụ động; bàn xe dao và hệ thống tích dao (đầu rơ-vôn-ve 10–12 vị trí hoặc ổ chứa dao tự động); bảng điều khiển màn hình CRT và các phím chức năng.
    • Hệ trục tọa độ và các điểm chuẩn: Quy tắc bàn tay phải xác định trục Z (dọc tâm trục chính), trục X (phương hướng kính); các trục phụ tịnh tiến U, V, W, P, Q, R và các trục quay A, B, C. Định nghĩa 10 điểm chuẩn công nghệ: điểm 0 của máy (M), điểm 0 của chi tiết (W), điểm 0 của chương trình ($P_0$), điểm chuẩn của máy (R), điểm chuẩn của dao (P), điểm tỳ gá đặt (A), điểm thay dao ($W_w$), điểm điều chỉnh dao (E), điểm chuẩn giá dao (T), điểm gá dao (N).
    • Trang bị đồ gá: Kết cấu và nguyên lý của mâm cặp 2, 3, 4 chấu (cơ chế đĩa xoắn ốc và thanh nêm); kẹp rút (collet chuck); mũi chống tâm xoay và cố định; tốc mặt đầu, tốc kẹp có vòng bảo vệ; kẹp bung cố định (độ côn 1:2000) và đàn hồi; mâm hoa; modul gá; luy-nét cố định và tự định tâm.

  • Bài 2: Lập trình tiện CNC

    • Hình thức lập trình: Phân định phương pháp lập trình thủ công trực tiếp qua bảng điều khiển/MDI và lập trình tự động bằng phần mềm CAD/CAM.
    • Cấu trúc chương trình: Ký hiệu bắt đầu (%), tên chương trình chính ($O0001 - O7999$ cho người dùng, $O8000 - O8999$ bảo vệ, $O9000 - O9999$ của nhà sản xuất); thân chương trình gồm các khối lệnh (Block) chứa số thứ tự N; kết thúc chương trình bằng M02, M30 hoặc M99 (đối với chương trình con).
    • Hệ thống từ lệnh: Lệnh công nghệ S (tốc độ quay theo G97 vòng/phút hoặc G96 vận tốc cắt không đổi m/phút), F (bước tiến theo G94 mm/phút hoặc G95 mm/vòng), T (chọn số hiệu dao và lượng bù dao); hệ thống lệnh phụ M (M00, M01, M02, M03, M04, M05, M08, M09, M30, M98, M99).
    • Lệnh nội suy và chu trình gia công: Lệnh G00 (chạy dao nhanh), G01 (nội suy đường thẳng), G02/G03 (nội suy cung tròn theo chiều/ngược chiều kim đồng hồ qua bán kính R hoặc tọa độ tâm I, K), G32 (cắt ren đơn); các chu trình tiện thô dọc trục Z (G71), tiện thô mặt đầu trục X (G72), tiện thô theo biên dạng (G73), chu trình tiện tinh (G70) và chu trình cắt ren tự động (G76).

  • Bài 3: Vận hành máy tiện CNC

    • Các chế độ làm việc: Chế độ Edit (soạn thảo), Auto (tự động theo bộ nhớ), MDI (nhập lệnh trực tiếp thực thi đơn lẻ), Jog (di chuyển thủ công từng trục), Zero/Ref (đưa máy về điểm gốc chuẩn).
    • Quy trình thiết lập: Thao tác xác định và nhập giá trị bù dao (Offset Geometry X/Z) cho dao T0101, T0202; quy trình rà gốc phôi W theo phương X (cắt thử) và phương Z (sử dụng cữ đo Block gauge) gán vào các thanh ghi G54–G59; quy trình kiểm tra mức dầu bôi trơn, nồng độ dung dịch trơn nguội (pha tỷ lệ 3 nước : 1 dầu); quy trình gá dao đảm bảo độ vươn $L \le 1.5H$; quy trình gá kẹp phôi và vệ sinh công nghiệp.

  • Bài 4: Gia công tiện CNC

    • Thực thi quy trình: Phương pháp truyền chương trình qua cáp; kiểm tra chạy thử thông qua chức năng khóa máy (Machine Lock) hoặc dời gốc tọa độ G54; các bước công nghệ tiện mặt đầu, tiện trụ ngoài, tiện trụ bậc, côn, cung bo và ren bằng dao tiện SDJCR12CA11 Mitsubishi; tính toán số vòng quay $S = \frac{1000 \cdot V}{\pi \cdot d}$ và lượng chạy dao F dựa trên dữ liệu tra cứu từ Sổ tay Công nghệ Chế tạo máy tập 2.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết cốt lõi bao gồm:

  1. Lý thuyết điều khiển số: Nguyên lý mã hóa thông tin hình học và công nghệ thành tín hiệu nhị nguyên; cách thức bộ vi xử lý (CPU) giải mã lệnh và điều khiển động cơ bước/động cơ servo.
  2. Động học truyền động cơ khí chính xác: Cơ chế biến đổi chuyển động quay thành chuyển động tịnh tiến thông qua bộ vít me đai ốc bi có khả năng khử khe hở và giảm ma sát; nguyên lý điều tốc vô cấp trục chính bằng biến tần và mạch kích từ.
  3. Hình học không gian và chuỗi kích thước gia công: Hệ quy chiếu Decartes 3 chiều theo quy tắc bàn tay phải; phương pháp lập trình kích thước tuyệt đối (G90) so với kích thước gia số/tương đối (G91, U, W); lý thuyết thiết lập chuỗi điểm chuẩn công nghệ từ gốc máy (M) đến gốc chi tiết (W).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc hiểu và viết mã lệnh G-code theo chuẩn hệ điều khiển Fanuc; vận hành bảng điều khiển CRT/MDI; thao tác set dao và đo bù kích thước hình học (Geometry Offset); thiết lập hệ tọa độ làm việc G54–G59; gá đặt đồ gá định vị (mâm cặp thanh nêm, chấu kẹp, luy-nét, chống tâm xoay).
  • Kỹ năng phân tích: Phân tích bản vẽ chi tiết để xây dựng tiến trình công nghệ gia công; tính toán thông số chế độ cắt ($V_c, S, F, t$); nhận diện lỗi quỹ đạo chuyển động dao và xung đột hình học trong quá trình chạy mô phỏng.
  • Kỹ năng thực hành nghề nghiệp: Thao tác an toàn khi khởi động/tắt máy; xử lý nút dừng khẩn cấp (Emergency Stop); kiểm tra bảo dưỡng hệ thống tưới nguội, bôi trơn; bảo quản dụng cụ đo và xử lý phoi gia công.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình được thiết kế theo phương pháp tích hợp (kết hợp chặt chẽ giữa lý thuyết chuyên môn và thực hành thao tác xưởng). Quy trình tiếp cận đi từ việc giải thích bản chất nguyên lý phần cứng, hệ thống mã lệnh, quy trình tính toán công nghệ, đến các bài tập mẫu thực hành từng bước trên thiết bị máy công cụ CNC.

[Nguyên lý phần cứng & Đồ gá]
[Cấu trúc mã lệnh & Chu trình gia công]
[Quy trình vận hành & Thiết lập toạ độ Offset]
[Thực hành gia công chi tiết cơ khí thực tế]
         (Bài 4)

Bài tập và thực hành xưởng (Practical exercises)

Hệ thống bài tập thực hành được cụ thể hóa bằng các quy trình thao tác chuẩn:

  • Bài tập lập trình: Soạn thảo chương trình gia công tiện mặt đầu, tiện trụ bậc, cung lượn và tiện ren sử dụng các chu trình G71, G72, G73, G70, G76 kết hợp chương trình con (M98/M99).
  • Thực hành thiết lập máy: Lắp đặt dao trên đầu rơ-vôn-ve, đo chiều dài vươn $L \le 1.5H$; thao tác rà chạm mặt đầu phôi, nhập $Z0$ (MEASUR) vào bảng Offset; tiện khỏa đường kính ngoài, dừng trục chính đo kích thước thực và nhập giá trị $X$ vào bảng Geom G001.
  • Thực hành gá kẹp phôi: Gá phôi trên mâm cặp 3 chấu, thực hiện kỹ thuật đóng mở mâm cặp 2 lần kết hợp xoay nhẹ phôi $\frac{1}{8}$ vòng đối với phôi dài hoặc phôi có cữ chặn nhằm đảm bảo độ đồng tâm.

Phương pháp đánh giá (Assessment methods)

  • Đánh giá lý thuyết: Kiểm tra cấu trúc câu lệnh, ý nghĩa các mã G/M, khả năng tính toán chế độ cắt ($S, F$) và giải thích chức năng các điểm chuẩn công nghệ ($M, W, R, P, A$).
  • Đánh giá kỹ năng thực hành: Đánh giá độ chính xác trong thao tác thiết lập gốc phôi, bù dao; quy trình vận hành an toàn (chạy kiểm tra mô phỏng qua Machine Lock trước khi cắt gọt); độ chính xác kích thước chi tiết sau gia công và độ nhám bề mặt (đạt yêu cầu $R_a = 2.5,\mu\text{m}$ khi tiện tinh).

Hướng dẫn tự học (Self-study guidelines)

Người học cần tự rèn luyện kỹ năng phân tích bản vẽ, tra cứu thông số dụng cụ cắt trong các tài liệu tiêu chuẩn cơ khí, luyện tập viết mã chương trình trên máy tính cá nhân và kiểm tra quỹ đạo chạy dao bằng phần mềm mô phỏng trước khi nạp vào máy tiện CNC.

Điểm nổi bật và cập nhật

  • Hệ thống hóa tiến trình phát triển công nghệ điều khiển số: Giáo trình phản ánh quá trình hiện đại hóa từ hệ thống chép hình cơ khí/thủy lực sang hệ thống NC, CNC sử dụng vi xử lý 32-bit; mô tả sự mở rộng từ máy CNC độc lập đến trung tâm gia công (Engineering Centre), hệ thống điều khiển số trực tiếp DNC và tổ hợp sản xuất tích hợp máy tính CIM.
  • Chi tiết hóa trang bị công nghệ và đồ gá hiện đại: Phân tích sâu nguyên lý truyền lực và cơ chế kẹp của các loại đồ gá chuyên dụng: mâm cặp thanh nêm (tạo lực kẹp lớn và thay chấu nhanh hơn cơ chế đĩa xoắn ốc), kẹp rút cho phôi trụ nhỏ, kẹp bung định vị mặt trong (độ côn 1:2000), mũi chống tâm xoay chịu tốc độ cắt cao, tốc kẹp có vòng bảo vệ, luy-nét tự định tâm chống biến dạng uốn cho chi tiết dài.
  • Dẫn chứng kỹ thuật cụ thể từ thực tiễn công nghiệp: Giáo trình không dùng ví dụ trừu tượng mà đưa trực tiếp các thông số kỹ thuật thực tế:
    • Mẫu dao tiện: Cán dao tiện ngoài và mặt đầu SDJCR12CA11 của hãng Mitsubishi ($H_1=15.5,\text{mm}, B=16,\text{mm}, L_1=55,\text{mm}, H_2=12,\text{mm}, F_1=20,\text{mm}$) gắn mảnh hợp kim cứng.
    • Thông số chế độ cắt: Tra cứu trực tiếp từ Sổ tay Công nghệ Chế tạo máy tập 2 (Tiện thô: $F = 0.75,\text{mm/vòng}, V = 188,\text{m/phút}, S = 600,\text{vòng/phút}$; Tiện tinh: $F = 0.3,\text{mm/vòng}, V = 260,\text{m/phút}, S = 2200,\text{vòng/phút}$, độ nhám $R_a = 2.5$).

Đối tượng sử dụng giáo trình

  • Người học: Sinh viên hệ cao đẳng, học sinh trung cấp thuộc các ngành/nghề: Cắt gọt kim loại, Công nghệ kỹ thuật cơ khí, Chế tạo máy, Cơ điện tử.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức giáo dục đại cương, các môn cơ sở ngành và các mô đun kỹ thuật MĐ 16, MĐ 17, MĐ 20, MĐ 22, MĐ 23 (Vẽ kỹ thuật cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Vật liệu học cơ khí, An toàn lao động, Kỹ thuật tiện vạn năng cơ bản).
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm khung tài liệu giảng dạy lý thuyết chuyên môn, xây dựng bảng kiểm đánh giá kỹ năng thực hành và thiết kế các bài tập gia công tiện CNC tại xưởng thực hành.
  • Kỹ thuật viên và người tự học: Dùng làm tài liệu tra cứu các chu trình lập trình hệ Fanuc (G71, G72, G73, G70, G76), quy trình thiết lập chuẩn phôi/chuẩn dao và các quy chuẩn an toàn khi làm việc với máy công cụ điều khiển số.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn phục vụ người học nghề Cắt gọt kim loại, sinh viên chuyên ngành Cơ khí chế tạo máy tại các trường cao đẳng, trung cấp kỹ thuật, đồng thời là tài liệu tham khảo cho kỹ thuật viên vận hành máy tiện CNC hệ điều khiển Fanuc.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành các môn học cơ sở và các mô đun tiên quyết MĐ 16, MĐ 17, MĐ 20, MĐ 22, MĐ 23; có kiến thức về đọc bản vẽ kỹ thuật, xác định dung sai, nguyên lý cắt gọt kim loại và kỹ năng tiện cơ bản trên máy vạn năng.

3. Điểm khác biệt của giáo trình so với các tài liệu tiện khác?

Tài liệu tập trung chi tiết vào các quy trình thao tác thực tế từng bước: từ kỹ thuật pha dung dịch làm mát (tỷ lệ 3 nước : 1 dầu), quy trình đo bù dao Geometry Offset ($X, Z$), phương pháp gá đặt chi tiết dài bằng mâm cặp kết hợp luy-nét/chống tâm, đến việc tính toán chế độ cắt cụ thể dựa trên số liệu tra cứu tiêu chuẩn từ Sổ tay Công nghệ Chế tạo máy tập 2.

4. Làm sao để tự học mô đun này hiệu quả?

Cần nắm vững cú pháp tập lệnh G-code và M-code; thực hành lập trình tay trên giấy hoặc phần mềm mô phỏng; kết hợp đọc kỹ quy trình an toàn, quy trình thiết lập dao/phôi (Work Offset G54) trước khi thao tác trực tiếp trên máy công cụ.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Tài liệu bổ trợ bao gồm: Sổ tay Công nghệ Chế tạo máy tập 2 (phục vụ tra cứu chế độ cắt), tài liệu hướng dẫn sử dụng hệ điều khiển Fanuc của nhà sản xuất máy, và catalogue thông số dụng cụ cắt gọt (như dòng dao tiện SDJCR12CA11 của hãng Mitsubishi).

Kết luận

Giáo trình Tiện CNC cơ bản (MĐ31) cung cấp cấu trúc kiến thức hoàn chỉnh từ nền tảng điều khiển số, động học máy tiện CNC, trang bị công nghệ đồ gá đến kỹ thuật lập trình G-code hệ Fanuc và quy trình vận hành gia công chi tiết thực tế.

Lộ trình học tập đề xuất được phân định rõ ràng qua 4 giai đoạn:

  1. Làm chủ lý thuyết cấu tạo, hệ tọa độ và đồ gá gá đặt (Bài 1);
  2. Nắm vững cấu trúc lệnh, lập trình nội suy và các chu trình gia công tự động G71–G76 (Bài 2);
  3. Thực hiện chuẩn xác quy trình vận hành, thiết lập gốc phôi G54 và bù dao Geometry (Bài 3);
  4. Ứng dụng gia công hoàn thiện các bề mặt trụ, côn, cung tròn, ren đạt độ nhám $R_a = 2.5$ theo tiêu chuẩn kỹ thuật (Bài 4).

Tài liệu là cơ sở dữ liệu chuyên môn kết hợp đồng bộ với Sổ tay Công nghệ Chế tạo máy tập 2 và tài liệu hướng dẫn kỹ thuật của hệ điều khiển Fanuc trong công tác đào tạo cơ khí chính xác.
