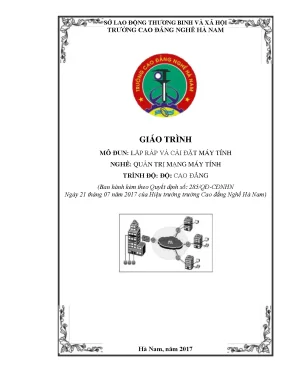

GIÁO TRÌNH MÔ ĐUN: LẮP RÁP VÀ CÀI ĐẶT MÁY TÍNH (MÃ TÀI LIỆU: MĐ_LRCĐMT 28)

Tổng quan về giáo trình

Giáo trình mô đun Lắp ráp và cài đặt máy tính (Mã tài liệu: MĐ_LRCĐMT 28) được biên soạn bởi tác giả Nguyễn Quốc Tuấn, ban hành theo Quyết định số 285/QĐ-CĐNHN ngày 21 tháng 07 năm 2017 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam. Trong chương trình đào tạo nghề Quản trị mạng máy tính ở trình độ Cao đẳng, mô đun này giữ vị trí môn học chuyên ngành cơ sở, được tổ chức giảng dạy sau khi người học đã hoàn thành các học phần tiên quyết bao gồm Kỹ thuật điện - điện tử, Cấu trúc máy tính và Nguyên lý hệ điều hành.

Về chuẩn đầu ra (learning outcomes), giáo trình hướng đến ba mục tiêu cốt lõi:

  • Kiến thức: Người học hệ thống hóa được toàn bộ cấu trúc phần cứng của máy vi tính, hiểu rõ thông số kỹ thuật, quy tắc tương thích điện áp - giao tiếp và chức năng của từng linh kiện nội vi, ngoại vi.
  • Kỹ năng: Người học thực hiện thành thạo thao tác lắp ráp hoàn chỉnh một hệ thống PC; cấu hình các thông số phần cứng trong BIOS/CMOS; phân vùng, định dạng ổ đĩa và cài đặt hệ điều hành, trình điều khiển thiết bị (driver), phần mềm ứng dụng; đồng thời chẩn đoán, xử lý các sự cố phần cứng và phần mềm.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện phương pháp làm việc khoa học, tuân thủ nghiêm ngặt các quy tắc an toàn tĩnh điện (ESD) và an toàn điện áp cho người và thiết bị.

Cấu trúc giáo trình có tổng thời lượng 75 giờ, phân bổ thành 15 giờ lý thuyết, 57 giờ thực hành và 3 giờ kiểm tra. Giáo trình được tiếp cận theo phương pháp mô đun hóa (modular system), kết hợp chặt chẽ giữa việc phân tích nguyên lý kỹ thuật của linh kiện và quy trình thao tác chuẩn xác tại xưởng thực hành. Điểm đặc sắc của tài liệu là tính định lượng kỹ thuật cao, cung cấp trực tiếp các sơ đồ chân (pinout), bảng mã màu dây nguồn ATX, bảng thông số bus - băng thông, hệ thống mã lỗi kiểm tra phần cứng (POST) và các tham số điều khiển bộ vi xử lý trong BIOS.

Nội dung kiến thức cốt lõi

                             GIÁO TRÌNH MĐ_LRCĐMT 28 (75 Giờ)
[Bài 1: Linh kiện]                   [Bài 2: Quy trình Lắp ráp]               [Bài 3: Thiết lập BIOS]
- Thiết bị nội vi & ngoại vi         - 8 bước lắp đặt phần cứng               - Standard / Advanced CMOS
- Nguồn ATX, Socket, Bus             - Quy tắc an toàn chống tĩnh điện        - Chipset Features Setup
- RAM DDR, HDD/SATA, DVD             - Xử lý 7 nhóm sự cố & tiếng bíp         - Power Management Setup
[Bài 4: HĐH & Driver]                [Bài 5: Phần mềm ứng dụng]               [Bài 6: Sao lưu & Phục hồi]
- Fdisk, định dạng MBR/FAT           - Cài đặt & gỡ bỏ phần mềm               - Sao lưu tiện ích HĐH / tool
- Cài đặt HĐH Windows                - Cấu hình ứng dụng chuyên ngành         - Phục hồi dữ liệu hệ thống
- Nạp Driver thiết bị                - Khắc phục xung đột phần mềm            - Phòng ngừa lỗi ổ đĩa

Các chương/chủ đề chính

Giáo trình được cấu trúc thành 6 bài học lớn, sắp xếp theo tiến trình tích hợp phần cứng và phần mềm:

  • Bài 1: Các thành phần máy tính (Mã bài: MĐ_LRCĐMT 28-01): Khảo sát cấu tạo, phân loại và thông số của thiết bị nội vi và ngoại vi. Nội dung chi tiết bao gồm: bộ nguồn ATX (công suất 350W - 500W, sơ đồ 20/24 chân với các mức điện thế +3.3V, +5V, +12V, -12V, -5V, +5VSB, dây kích nguồn PS_ON và dây tín hiệu PWRGOOD); bảng mạch chính (Mainboard) với Chipset cầu Bắc (quản lý CPU, RAM, FSB, khe đồ họa) và Chipset cầu Nam (quản lý SATA, IDE, USB, Audio, LAN); đế cắm CPU (Slot, Socket 478, 775, AM2, 940, 462); các chuẩn Bus (ISA, EISA, PCI, PCI Express); bộ vi xử lý (xung nhịp, FSB, Cache L1/L2, công nghệ Hyper-Threading, bảng ký hiệu hậu tố CPU Intel Core i thế hệ 1 và 2 như K, S, T, M, QX); bộ nhớ trong (ROM BIOS, RAM SIMM 30/72 pin, RAM DIMM SDR/DDR/DDR2/DDR3, RAMBUS, bộ nhớ đệm Cache L1/L2, chip DMA); bộ nhớ ngoài (HDD với cấu trúc vật lý Head/Cylinder/Sector, cấu trúc logic MBR 64-byte partition table, Boot Sector, FAT1/FAT2, Root Directory, chuẩn giao tiếp IDE 40-pin và SATA 7-pin; ổ quang CD/DVD/Blu-ray bước sóng 405nm); cùng các thiết bị ngoại vi chuẩn (màn hình CRT/LCD, bàn phím quét mã ASCII qua IC 8048/8042, chuột PS/2/USB, máy in LPT/USB, Modem điều chế AM, Card mạng).
  • Bài 2: Quy trình lắp ráp máy tính (Mã bài: MĐ_LRCĐMT 28-02): Hướng dẫn chuẩn bị dụng cụ, quy tắc triệt tiêu tĩnh điện và thực hiện quy trình 8 bước: lắp CPU/quạt tản nhiệt (tra keo tản nhiệt, khóa chốt đối xứng) -> lắp RAM -> lắp Mainboard vào Case -> lắp nguồn ATX -> lắp các ổ đĩa IDE/SATA (thiết lập jumper Master/Slave) -> gắn cáp tín hiệu Front Panel (Power SW, Reset, HDD LED, Power LED, Audio, USB) -> kết nối thiết bị ngoại vi -> kiểm tra an toàn và bật nguồn. Bài học cung cấp danh mục chẩn đoán 7 nhóm sự cố khởi động và phân tích mã âm thanh (beep codes).
  • Bài 3: Thiết lập thông số trong BIOS (Mã bài: MĐ_LRCĐMT 28-03): Phân tích bộ nhớ CMOS SRAM lưu thông số và pin nuôi 3V; phím tắt truy cập Setup Utility (Del, F2, F10, Ctrl+Alt+Esc...); cấu hình các phân mục: Standard CMOS Setup (ngày giờ, ổ đĩa, chế độ báo lỗi Halt On), Advanced CMOS Setup (thứ tự khởi động First/Second Boot Device, Virus Warning, CPU/External Cache, Quick POST), Chipset Features Setup (DRAM Timing, Bus Clock, Wait State, Onboard Audio/LAN/USB), và Power Management Setup (chế độ tiết kiệm năng lượng cho CPU dòng S/SL, Doze Timer, Standby Timer, HDD Power Down).
  • Bài 4: Cài đặt hệ điều hành và các trình điều khiển: Hướng dẫn phân vùng ổ đĩa bằng Fdisk, định dạng cấp thấp/cấp cao, thiết lập Partition khởi động (Active), quy trình cài đặt hệ điều hành Windows và nạp trình điều khiển (Driver) cho chipset, màn hình, âm thanh, mạng.
  • Bài 5: Cài đặt các phần mềm ứng dụng: Quy trình cài đặt, bổ sung, gỡ bỏ phần mềm văn phòng, công cụ tiện ích và xử lý xung đột phần mềm trên hệ điều hành.
  • Bài 6: Sao lưu và phục hồi hệ thống: Phương pháp tạo bản sao lưu (backup) hệ thống bằng công cụ tích hợp trong hệ điều hành và các phần mềm tiện ích chuyên dụng; quy trình phục hồi dữ liệu khi xảy ra lỗi hệ thống hoặc hư hại phần mềm.

Progression logic của giáo trình đi từ phần cứng vật lý đơn lẻ đến liên kết hệ thống, thiết lập cấu hình firmware cấp thấp, cấu hình logic ổ đĩa, cài đặt phần mềm và quản trị bảo trì hệ thống.

Kiến thức nền tảng được xây dựng

  • Lý thuyết cấu trúc máy tính và điện áp: Khái niệm phân cấp bộ nhớ (Register - Cache - RAM - Bộ nhớ ngoài), nguyên lý truyền nhận tín hiệu Bus, hoạt động của bộ điều khiển ngắt I/O và chip truy cập bộ nhớ trực tiếp (DMA). Nguyên lý chuyển đổi nguồn xoay chiều AC sang các đường điện áp một chiều DC phục vụ linh kiện bán dẫn.
  • Nguyên lý tương thích và giao tiếp phần cứng: Sự tương thích giữa Socket vi xử lý và Mainboard; chuẩn chân cắm bộ nhớ DIMM; nguyên lý truyền dữ liệu song song (Parallel ATA - 40 chân, 33-133 MB/s) so với truyền dữ liệu nối tiếp (Serial ATA - 7 chân, 150-300 MB/s); cấu trúc tia laser đọc ghi quang học (CD 780nm, DVD 650nm, Blu-ray 405nm).
  • Cấu trúc lưu trữ dữ liệu logic: Bảng ghi khởi động chủ (Master Boot Record - MBR) tại Sector đầu tiên quản lý tối đa 4 phân vùng (mỗi partition entry chiếm 16 byte); cơ chế phân bố bảng FAT (File Allocation Table) và thư mục gốc Root Directory; quá trình tự kiểm tra khi bật nguồn (Power-On Self-Test - POST).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đo kiểm và nhận diện chính xác sơ đồ dây nguồn ATX; thao tác cơ học chính xác khi lắp đặt CPU Socket 478/775, bôi keo tản nhiệt, cố định quạt làm mát; lắp thanh RAM đúng khớp rãnh; cắm cáp tín hiệu vỏ máy (Front Panel connectors) đúng cực tính; thiết lập Jumper Master/Slave cho ổ đĩa IDE; phân vùng ổ đĩa bằng lệnh Fdisk, Format và Fdisk /mbr.
  • Kỹ năng phân tích (Analytical skills): Phân tích và tính toán thông số băng thông bộ nhớ dựa trên xung nhịp theo công thức:

$$\text{Bandwidth (MB/s)} = \text{Bus Speed (MHz)} \times 8 \text{ bytes}$$

Giải mã ý nghĩa các mã ký hiệu vi xử lý Intel Core i (hậu tố K, S, T, M, QX, E, U); phân tích chu kỳ đồng hồ và trạng thái chờ (Wait State) trong BIOS Chipset Features; đọc và dịch mã âm thanh cảnh báo (1 bíp dài 3 bíp ngắn của card đồ họa, chuỗi bíp dài của RAM).

  • Kỹ năng thực hành tổng hợp (Practical competencies): Lắp ráp hoàn chỉnh thùng máy PC từ linh kiện rời; cấu hình BIOS tối ưu; cài đặt hệ điều hành, driver và ứng dụng; thực hiện bảo trì, sao lưu ảnh đĩa và phục hồi dữ liệu hệ thống.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm kết hợp chặt chẽ giữa thuyết giảng kỹ thuật và thực hành thao tác tại phòng lab phần cứng. Tỷ lệ thời gian thực hành chiếm 76% (57/75 giờ), bảo đảm sinh viên hình thành kỹ năng trực quan trên thiết bị thật.

                  PHÂN BỔ THỜI LƯỢNG MÔ ĐUN (75 GIỜ)
  • Hệ thống bài tập định lượng và nhận dạng: Giáo trình tích hợp hệ thống câu hỏi cuối mỗi bài học yêu cầu tính toán cụ thể (ví dụ: tính tốc độ Bus của các dòng RAM DDR2 PC2-5300, DDR2 PC2-3200, DDR3 PC3-6400, DDR3 PC3-8500, DDR3 PC3-12800; phân biệt thông số kiến trúc của các CPU Core i7-3930K, i7-4770, i5-670, i5-3330, i5-3570K, i3-2120, i3-3240).
  • Case studies và xử lý sự cố: Đưa ra 7 tình huống sự cố thực tế kèm quy trình khắc phục:
    1. Bật nguồn không có tín hiệu (ngắn mạch, sai điện thế 110V/220V, đệm ốc mainboard, lỏng chân PS_ON).
    2. Đèn nguồn sáng nhưng màn hình không hiển thị (cáp tín hiệu video, chân cắm màn hình bị cong/gãy).
    3. Máy có nguồn, phát tiếng bíp báo lỗi RAM hoặc Card màn hình.
    4. Máy tự tắt sau khi hiển thị màn hình khởi động (xung đột Jumper Master/Slave, kẹt phím).
    5. Lỗi "Disk Boot Failure, Insert System Disk And Press Enter".
    6. Lỗi "Non-system disk or disk error".
    7. Máy tính tự tắt do CPU quá nhiệt hoặc xung đột phần cứng.
  • Phương pháp đánh giá: Đánh giá định kỳ 3 giờ kiểm tra kết hợp giữa trắc nghiệm kiến thức thông số linh kiện và bài thi thực hành độc lập: lắp ráp hoàn chỉnh một case máy tính trong thời gian quy định, cấu hình BIOS chính xác và cài đặt hệ điều hành hoạt động ổn định.
  • Hướng dẫn tự học: Sinh viên cần đọc trước tài liệu hướng dẫn kỹ thuật (Catalog) đi kèm Mainboard để xác định bảng tương thích CPU, đối chiếu bảng chân cắm Front Panel và bảng mã Jumper trước khi thao tác trên thiết bị.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh sự chuyển dịch và cập nhật của các thế hệ công nghệ phần cứng máy tính:

Thành phần phần cứng Thế hệ công nghệ cũ Thế hệ công nghệ chuyển đổi / Cập nhật trong giáo trình
Đế cắm CPU Khe cắm dạng thanh (Slot) trên Pentium II/III Chân cắm Socket 478, Socket 775 (Intel) và AM2, 940, 939 (AMD)
Giao tiếp Bộ nhớ RAM Khe SIMM 30-pin, 72-pin (truyền dữ liệu 16/32-bit) Khe DIMM độc lập (SDR 168-pin, DDR 184-pin, DDR2/DDR3 240-pin)
Giao diện Bus mở rộng Bus ISA 16-bit, EISA, Bus PCI truyền thống Chuẩn giao tiếp đồ họa băng thông cao PCI Express thay thế AGP/PCI-X
Chuẩn kết nối Ổ cứng Chuẩn song song Parallel ATA (IDE 40-pin, 33-133 MB/s) Chuẩn nối tiếp Serial ATA (SATA 7-pin, 150-300 MB/s, cáp mỏng 1m)
Thiết bị lưu trữ quang CD-ROM (650-800MB, laser hồng ngoại 780nm) DVD (4.7-17GB, laser 650nm) và Blu-ray (25GB/lớp, laser 405nm)
  • Tích hợp xu hướng công nghệ đa nhân: Giáo trình phân tích sự khác biệt giữa công nghệ siêu phân luồng (Hyper-Threading - tạo 1 nhân ảo, cải thiện 15-20% hiệu năng) và kiến trúc đa nhân thực thụ (Dual-Core, Core 2 Duo - các nhân chạy độc lập với bộ đệm L2 riêng biệt). Đồng thời cập nhật quy chuẩn định danh vi xử lý Intel Core i thế hệ thứ nhất và thứ hai với các dòng tiêu thụ điện năng thấp (E, T, P, L, U).
  • Ứng dụng thực tế và liên kết công nghiệp: Các tiêu chuẩn lắp ráp, kiểm tra an toàn tĩnh điện (ESD), quy trình cài đặt Driver và sao lưu hệ thống bám sát yêu cầu nghiệp vụ thực tế của chuyên viên bảo trì phần cứng và quản trị hạ tầng mạng tại các doanh nghiệp.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên trình độ Cao đẳng nghề Quản trị mạng máy tính; mô đun được bố trí trong giai đoạn chuyên ngành cơ sở.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học nền tảng gồm Kỹ thuật điện - điện tử (để nắm rõ các mức điện áp, dòng điện, khái niệm nối đất và an toàn mạch điện), Cấu trúc máy tính (hiểu nguyên lý hoạt động của CPU, Bus, ngắt I/O, bộ nhớ) và Nguyên lý hệ điều hành (hiểu về quản lý tệp tin, phân vùng và tiến trình khởi động).
  • Giảng viên chuyên ngành: Sử dụng tài liệu làm khung chương trình chuẩn để xây dựng giáo án bài giảng 15 giờ lý thuyết, tổ chức 57 giờ bài tập thực hành theo 8 bước chuẩn hóa tại phòng thí nghiệm phần cứng và thiết kế đề thi kết thúc mô đun.
  • Kỹ thuật viên và người tự học: Phù hợp làm tài liệu tra cứu thông số kỹ thuật (pinout nguồn ATX, jumper IDE, phím tắt BIOS, mã lỗi POST, thông số bộ nhớ) phục vụ công tác sửa chữa, nâng cấp và bảo trì máy tính cá nhân.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuẩn hóa cho sinh viên hệ Cao đẳng nghề Quản trị mạng máy tính, đồng thời phục vụ học viên các khóa đào tạo kỹ thuật viên sửa chữa, bảo trì phần cứng máy tính và kỹ sư mạng cần nắm vững hạ tầng thiết bị đầu cuối.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành ba môn học tiên quyết: Kỹ thuật điện - điện tử, Cấu trúc máy tính và Nguyên lý hệ điều hành để có thể hiểu rõ các thông số điện áp DC trên nguồn ATX, cơ chế hoạt động của Bus/DMA/Interrupt và cấu trúc logic MBR/FAT của ổ đĩa.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết máy tính đại cương?

Tài liệu tập trung trực tiếp vào kỹ năng thực hành nghề với tỷ lượng thực hành chiếm 76% (57/75 giờ). Giáo trình cung cấp thông số kỹ thuật chi tiết mang tính định lượng cao như bảng phân bổ màu dây nguồn ATX, sơ đồ chân tín hiệu Front Panel, bảng tính băng thông RAM, các tùy chọn thiết lập trong BIOS Chipset Features và quy trình chẩn đoán sự cố theo mã âm thanh thực tế.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Người học cần tuân thủ quy trình an toàn tĩnh điện (đeo vòng khử tĩnh điện, đi giày cách điện), đọc kỹ Catalog đi kèm Mainboard để nắm rõ sơ đồ cắm chân, thực hành tuần tự 8 bước lắp ráp từ trong ra ngoài và rèn luyện kỹ năng phân tích lỗi thông qua danh mục 7 tình huống sự cố được cung cấp trong Bài 2.

5. Giáo trình đề cập đến những công cụ và tiện ích kỹ thuật nào?

Tài liệu giới thiệu và hướng dẫn thao tác trên các công cụ chuẩn gồm: chương trình tiện ích Fdisk (phân chia phân vùng, khôi phục Fdisk /mbr), lệnh định dạng Format, tiện ích thiết lập BIOS/CMOS Setup Utility của các hãng (Award, AMI, Phoenix, Compaq, HP), cùng các phần mềm sao lưu, phục hồi hệ thống và nạp trình điều khiển Driver.

Kết luận

Giáo trình mô đun Lắp ráp và cài đặt máy tính (Mã tài liệu: MĐ_LRCĐMT 28) là tài liệu đào tạo chuyên môn chuẩn hóa thuộc chương trình Cao đẳng nghề Quản trị mạng máy tính Trường Cao đẳng Nghề Hà Nam. Giá trị cốt lõi của giáo trình thể hiện ở sự chuẩn xác về thông số kỹ thuật, cấu trúc bài học mạch lạc và tính thực tiễn cao thông qua tỷ lượng 57 giờ thực hành.

Lộ trình học tập do giáo trình vạch ra giúp người học phát triển năng lực toàn diện từ việc nắm bắt linh kiện, lắp ráp hoàn chỉnh hệ thống PC, thiết lập tham số BIOS, cấu hình hệ điều hành cho đến quản trị an toàn dữ liệu. Đây là nền tảng kỹ thuật thiết yếu hỗ trợ sinh viên tiếp cận các học phần nâng cao về quản trị mạng, hệ thống máy chủ và bảo trì hạ tầng công nghệ thông tin.
