Tổng quan về giáo trình

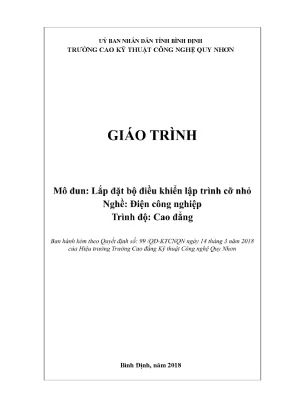

Giáo trình Lắp đặt bộ điều khiển lập trình cỡ nhỏ (Mã mô đun: MĐ 19) là tài liệu đào tạo chuyên ngành dành cho hệ Cao đẳng nghề Điện công nghiệp, do tác giả Nguyễn Minh Nhất biên soạn và ban hành năm 2018 tại Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn (tỉnh Bình Định). Trong chương trình đào tạo, mô đun này có khối lượng 90 giờ (gồm 30 giờ lý thuyết, 58 giờ thực hành và 02 giờ kiểm tra). Về vị trí môn học, MĐ 19 được bố trí giảng dạy sau mô đun Lắp đặt, sửa chữa mạch điện máy công nghiệp và đóng vai trò bản lề trước khi người học tiếp cận mô đun Lắp đặt lập trình PLC.

Mục tiêu đào tạo của giáo trình được xác định trên ba phương diện cụ thể:

  • Kiến thức: Trang bị khả năng phân tích cấu tạo, nguyên lý phần cứng, tập lệnh logic và phạm vi ứng dụng của dòng thiết bị điều khiển cỡ nhỏ LOGO! (hãng Siemens); so sánh các đặc tính kỹ thuật, ưu nhược điểm của bộ lập trình cỡ nhỏ với mạch điều khiển rơ le tiếp điểm và các hệ thống PLC tiêu chuẩn; nắm vững nguyên lý kết nối và truyền dữ liệu giữa LOGO! và máy tính.
  • Kỹ năng: Đấu nối hoàn chỉnh phần cứng ngõ vào/ra với các thiết bị ngoại vi (nút nhấn, cảm biến, contactor, rơ le nhiệt); thành thạo phương pháp lập trình trực tiếp bằng bàn phím/màn hình trên thân thiết bị cũng như lập trình mô phỏng, truyền thông qua phần mềm chuyên dụng LOGO! Soft Comfort trên máy tính để điều khiển các đối tượng công nghệ dân dụng và công nghiệp.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, phương pháp làm việc khoa học, ý thức tuân thủ quy trình an toàn điện cho người và thiết bị trong quá trình vận hành xưởng.

Cấu trúc giáo trình gồm 10 bài học được thiết kế theo cấu trúc mô đun tích hợp, kết hợp tuần tự giữa lý thuyết phần cứng, hàm chức năng và bài tập thực hành ứng dụng trực tiếp trên thiết bị hoặc mô phỏng máy tính.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 10 bài học với tiến trình phát triển kiến thức và kỹ năng từ cơ bản đến phức tạp:

  • Bài 1: Giới thiệu bộ điều khiển lập trình cỡ nhỏ và phần mềm lập trình (13 giờ): Khảo sát cấu trúc phần cứng, quy chuẩn giải mã ký hiệu họ LOGO! (nguồn 12/24VDC, 115–240VAC/DC; ngõ ra Rơ le hoặc Transistor 0.3A; phiên bản C tích hợp đồng hồ thời gian thực; phiên bản o không màn hình/phím bấm). Khảo sát các khối mở rộng: module số DM (Digital Module: 4 vào/4 ra hoặc 8 vào/8 ra), module tương tự AM (Analog Module: 2 vào hoặc 2 ra), module truyền thông CM và màn hình LOGO! TD. Hệ thống cho phép mở rộng tối đa 24 ngõ vào số, 8 ngõ vào tương tự, 16 ngõ ra số và 2 ngõ ra tương tự.
  • Bài 2: Lập trình điều khiển động cơ KĐB 3 pha mở máy trực tiếp trên LOGO! (8 giờ): Thiết lập quy trình 4 bước công nghệ gồm phân tích yêu cầu – gán địa chỉ (nút M: I1, nút D: I2, rơ le nhiệt RN: I3, contactor động cơ: Q1); đấu nối sơ đồ I/O, mạch điều khiển, mạch động lực 3 pha 380V; viết chương trình dạng sơ đồ khối chức năng FBD sử dụng hàm chốt RS kết hợp cổng OR, NOT và thực hành nạp phím trực tiếp.
  • Bài 3: Lập trình điều khiển hệ thống bơm nước lên bể chứa trên LOGO! (8 giờ): Xử lý tín hiệu cảm biến mức thấp/mức cao (CB1, CB2 bể trên; CB3 bể dưới chống cạn), phối hợp hàm RS và hàm phát xung không đồng bộ (Asynchronous Pulse Generator) điều khiển đèn cảnh báo chu kỳ 1 giây (TH = TL = 0.5s).
  • Bài 4: Lập trình điều khiển hệ thống băng tải theo trình tự trên LOGO! (8 giờ): Triển khai thuật toán điều khiển tuần tự liên khóa cho các động cơ vận chuyển vật liệu công nghiệp.
  • Bài 5: Lập trình điều khiển hệ thống cửa tự động trên LOGO! (8 giờ - KT: 1 giờ): Ứng dụng công tắc hành trình, cảm biến chuyển động và các hàm định thời gian đảo chiều chuyển động động cơ an toàn.
  • Bài 6: Lập trình điều khiển hệ thống chiếu sáng theo giờ trên LOGO! (8 giờ): Khai thác hàm định thời gian thực trong tuần (Weekly Timer) với 3 kênh thời gian độc lập để quản lý bật/tắt thiết bị theo lịch trình.
  • Bài 7 đến Bài 10 (37 giờ): Tái cấu trúc và nâng cấp toàn bộ 4 bài toán ứng dụng (Bơm nước, Băng tải tuần tự, Cửa tự động, Chiếu sáng thời gian thực) sang môi trường máy tính thông qua phần mềm LOGO! Soft Comfort. Người học thực hiện thiết kế FBD trực quan, mô phỏng tín hiệu logic, thiết lập thông số truyền thông và tải chương trình xuống phần cứng.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng nền tảng lý thuyết điều khiển logic dựa trên hai nhóm hàm chức năng cốt lõi theo định dạng Sơ đồ khối chức năng (Function Block Diagram - FBD):

Nhóm hàm Tên khối chức năng Đặc tính kỹ thuật & Bảng trạng thái
Hàm cơ bản (GF - Basic Functions) OR Ngõ ra bằng 1 khi có ít nhất một ngõ vào bằng 1.
AND Ngõ ra bằng 1 khi tất cả các ngõ vào bằng 1.
NOT Đảo trạng thái logic của ngõ vào (0 thành 1, 1 thành 0).
NAND Ngõ ra bằng 0 duy nhất khi tất cả ngõ vào đồng thời bằng 1.
NOR Ngõ ra bằng 1 duy nhất khi tất cả ngõ vào đồng thời bằng 0.
XOR Ngõ ra bằng 1 khi hai ngõ vào có trạng thái logic khác nhau.
AND / NAND lấy xung Nhận diện cạnh lên (Edge Trigger) hoặc cạnh xuống của tín hiệu.
Hàm đặc biệt (SF - Special Functions) Latching Relay (RS) Hàm rơ le chốt nhớ; chân S (Set) kích hoạt Q=1, chân R (Reset) đưa Q=0; ưu tiên Reset khi cả hai ngõ vào cùng bằng 1.
Timer ON Delay Trì hoãn thời gian đóng; ngõ ra Q lên 1 sau khoảng thời gian đặt T kể từ khi chân Trg kích hoạt.
Timer OFF Delay Trì hoãn thời gian ngắt; ngõ ra Q duy trì mức 1 trong thời gian T sau khi tín hiệu chân Trg chuyển từ 1 về 0.
Retentive ON Delay Định thời đóng có nhớ; lưu giữ trạng thái đếm khi ngắt tín hiệu Trg, ngắt bằng chân R.
Up/Down Counter Đếm xung lên/xuống; hỗ trợ ngõ vào I5/I6 đếm tần số cao đến 2 kHz (các ngõ khác tối đa 4 Hz); cài đặt ngưỡng đóng (On) và ngắt (Off) từ 0 đến 999.999.
Pulse Generator Bộ phát xung không đồng bộ; ngõ ra đóng/ngắt liên tục theo tham số chu kỳ độc lập TH và TL.
Weekly Timer Bộ định thời tuần tích hợp 3 kênh đặt lịch (No1, No2, No3) có phân cấp ưu tiên (No3 > No2 > No1).
                +------------------------------------+
                |  Ngưỡng nhận biết tín hiệu điện áp  |
                +------------------------------------+
                                  |
        +-------------------------+-------------------------+
        |                                                   |
[ LOGO! 230RC (115-240V AC/DC) ]             [ LOGO! 24C (12/24V DC) ]
 - Mức '0': < 40 VAC hoặc < 30 VDC            - Mức '0': < 5 VDC
 - Mức '1': > 79 VAC hoặc > 79 VDC            - Mức '1': > 15 VDC
 - Lọc nhiễu: 30ms (lên) / 105ms (xuống)     - Lọc nhiễu: 30ms (lên) / 105ms (xuống)

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc, vẽ và phân tích sơ đồ nối dây ngõ vào/ngõ ra (I/O), sơ đồ mạch điều khiển và sơ đồ mạch động lực; tính toán thông số bảo vệ bằng cầu chì (0.8A cho LOGO! 12/24RC; 2.0A cho LOGO! 24); kiểm tra thông mạch, ngắn mạch, cách điện và chạm vỏ động cơ bằng đồng hồ vạn năng VOM.
  • Kỹ năng phân tích (Analytical skills): Chuyển đổi các yêu cầu công nghệ thực tế (điều khiển bơm nước, chu trình băng tải liên động, cửa trượt, định thời chiếu sáng) thành bảng phân bổ địa chỉ I/O và thuật toán logic FBD tối ưu.
  • Kỹ năng thực hành chuyên môn (Practical competencies): Vận hành thành thạo bảng phím điều hướng trên màn hình LOGO! (thao tác các menu chính: Program, Card, Setup, Set Param, Set Clock, RUN/Stop); sử dụng phần mềm LOGO! Soft Comfort để vẽ sơ đồ logic, mô phỏng kiểm thử và nạp dữ liệu xuống thiết bị.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp đào tạo tích hợp (kết hợp lý thuyết chuyên ngành và thực hành kỹ năng xưởng) theo tỷ lệ thực hành chiếm 64.4% tổng thời lượng (58/90 giờ).

Mỗi bài học thực hành từ Bài 2 đến Bài 10 đều tuân thủ một tiến trình 4 bước chuẩn hóa:

[Bước 1: Phân tích & Gán I/O] ➔ [Bước 2: Đấu nối ngoại vi & Động lực] ➔ [Bước 3: Viết & Nạp FBD] ➔ [Bước 4: Nghiệm thu vận hành]
  1. Phân tích yêu cầu điều khiển và lập bảng gán địa chỉ: Xác định số lượng tiếp điểm vào/ra, trạng thái cảm biến (thường mở/thường đóng) và lựa chọn hàm GF/SF tương ứng.
  2. Đấu nối LOGO! với thiết bị ngoại vi: Thiết kế bản vẽ và thi công tách biệt 3 mạch vật lý gồm mạch cấp nguồn/tín hiệu I/O (24VDC hoặc 220VAC), mạch điều khiển rơ le trung gian/contactor và mạch động lực 3 pha 380V.
  3. Viết chương trình và nạp dữ liệu: Thiết lập giải thuật logic FBD, nhập trực tiếp qua nút bấm LOGO! hoặc soạn thảo trên máy tính và tải qua cáp kết nối.
  4. Kiểm tra và vận hành: Tiến hành vệ sinh công nghiệp xưởng thực hành, cấp nguồn thử nghiệm mạch điều khiển trước khi đóng điện mạch động lực; phát hiện sai hỏng (đấu nối nhầm chân, sai tham số timer, xung đột logic) và khắc phục theo quy trình kỹ thuật.

Phương thức tổ chức lớp học được thiết kế theo nhóm học tập tại các bàn thực hành chuyên dụng (mô đun LOGO! 24C, nút nhấn, đèn báo, bộ nguồn 0–10V, contactor, động cơ). Sinh viên luân phiên đảm nhận các vị trí thiết kế, nối dây, nhập chương trình và giám sát an toàn.

Đánh giá kết quả học tập gồm đánh giá quá trình thông qua phiếu kiểm tra kỹ năng từng bài (đúng sơ đồ, đúng thuật toán, an toàn thiết bị) kết hợp 02 bài kiểm tra định kỳ (1 giờ tại Bài 5 và 1 giờ tại Bài 10). Định mức tự học được thiết kế từ 4 đến 5 giờ cho mỗi bài học, tập trung vào việc lập trước giản đồ thời gian, vẽ sơ đồ FBD ra giấy và làm bài tập ôn tập cuối mỗi bài.

Điểm nổi bật và cập nhật

  • Chuyển đổi công nghệ điều khiển: Giáo trình phân tích sự chuyển dịch từ hệ thống điều khiển rơ le – contactor dây nối truyền thống (cồng kềnh, tiêu hao năng lượng, khó bảo trì, độ tin cậy thấp) sang bộ điều khiển lập trình logic cỡ nhỏ. Bộ điều khiển LOGO! giúp giảm không gian lắp đặt tủ điện, tích hợp sẵn các bộ định thời (Timer), bộ đếm (Counter), và cho phép tùy biến thuật toán linh hoạt bằng phần mềm mà không cần thay đổi kết cấu dây nối bên ngoài.
  • Tích hợp hai phương thức lập trình song song: Tài liệu xây dựng tiến trình đào tạo kép: 5 bài học đầu rèn luyện kỹ năng thao tác độc lập trên phím bấm và màn hình LCD tích hợp sẵn của thiết bị LOGO! (phục vụ cài đặt tại hiện trường không có máy tính), 4 bài học sau nâng cấp lên môi trường thiết kế trên máy tính thông qua phần mềm LOGO! Soft Comfort.
  • Tiêu chuẩn kỹ thuật công nghiệp thực tế: Giáo trình cập nhật thông số vận hành của các dòng thiết bị Siemens chính hãng:
    • Ngõ ra Rơ le: dòng đóng ngắt cực đại 30A, dòng làm việc danh định không quá 5A, tần số đóng cắt tối đa 10Hz, công suất tải chiếu sáng không quá 1000W.
    • Ngõ ra Transistor: dòng tải định mức 0.3A chống quá tải.
    • Khả năng mở rộng ghép nối module số (DM), module tương tự (AM: 0–10V) và module truyền thông (CM) qua cổng kết nối bus bên hông thân máy.
  • Bám sát mô hình sản xuất thực tiễn: Các bài tập công nghệ (băng tải nguyên liệu tuần tự, bơm nước chống cạn tự động 2 bể, hệ thống đóng mở cửa công nghiệp, đóng ngắt chiếu sáng theo thời gian thực) phản ánh chính xác các bài toán tự động hóa phổ biến trong đời sống dân dụng và nhà máy.

Đối tượng sử dụng giáo trình

  • Sinh viên hệ Cao đẳng nghề ngành Điện công nghiệp: Là tài liệu học tập chính khóa cho mô đun MĐ 19 nhằm trang bị kiến thức và kỹ năng thực hành lập trình điều khiển tự động hóa cơ sở.
  • Điều kiện tiên quyết: Người học cần hoàn thành mô đun Lắp đặt, sửa chữa mạch điện máy công nghiệp, có kiến thức cơ bản về khí cụ điện (nút nhấn, rơ le, contactor, rơ le nhiệt), an toàn điện và nguyên lý đọc bản vẽ mạch điện động lực/mạch điều khiển.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy, biên soạn giáo án tích hợp, thiết kế bài tập thực hành trạm xưởng và xây dựng ngân hàng đề thi đánh giá kỹ năng nghề.
  • Kỹ thuật viên, công nhân kỹ thuật tại các nhà máy, xí nghiệp: Tài liệu phục vụ tự học, tra cứu các sơ đồ đấu nối phần cứng, phương pháp cài đặt hàm đặc biệt (Timer, Counter, Weekly Timer) và xử lý sự cố tủ điều khiển LOGO! Siemens tại hiện trường.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuẩn hóa cho sinh viên hệ Cao đẳng nghề ngành Điện công nghiệp, đồng thời là tài liệu tham khảo cho kỹ thuật viên bảo trì hệ thống điện tự động hóa dân dụng và công nghiệp.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành mô đun tiên quyết Lắp đặt, sửa chữa mạch điện máy công nghiệp, nắm vững nguyên lý hoạt động của động cơ không đồng bộ 3 pha, các khí cụ điện đóng cắt - bảo vệ (contactor, rơ le nhiệt, nút nhấn, công tắc hành trình, cảm biến) và quy tắc an toàn điện.

3. Điểm khác biệt với giáo trình khác?

Giáo trình tập trung chuyên sâu vào dòng bộ điều khiển lập trình cỡ nhỏ (Siemens LOGO!), đào tạo đồng bộ cả 2 kỹ năng: lập trình trực tiếp bằng bàn phím trên thiết bị (không cần PC) và lập trình đồ họa FBD trên phần mềm LOGO! Soft Comfort với 100% bài tập là các mô hình công nghệ thực tế.

4. Làm sao để tự học hiệu quả?

Người học cần nghiên cứu kỹ lý thuyết về các cổng logic cơ bản (GF) và hàm đặc biệt (SF) tại Bài 1; tự vẽ bảng phân bổ địa chỉ I/O và sơ đồ khối FBD ra giấy trước khi thao tác bấm phím hoặc mô phỏng trên phần mềm LOGO! Soft Comfort; thực hiện đầy đủ các bài tập tự luyện ở cuối mỗi bài.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình được biên soạn dựa trên hệ thống tài liệu tham khảo kỹ thuật chính hãng của Siemens, đi kèm phần mềm lập trình LOGO! Soft Comfort, các tài liệu hướng dẫn thông số kỹ thuật bộ điều khiển lập trình LOGO! và sổ tay hướng dẫn module mở rộng (DM, AM, CM).

Kết luận

Giáo trình Lắp đặt bộ điều khiển lập trình cỡ nhỏ (Mã mô đun: MĐ 19) của tác giả Nguyễn Minh Nhất cung cấp hệ thống kiến thức toàn diện và quy trình thực hành chuẩn hóa về bộ điều khiển logic quy mô nhỏ LOGO! Siemens trong ngành Điện công nghiệp. Tài liệu định hình lộ trình học tập khoa học: đi từ việc nắm vững cấu trúc phần cứng, giải thuật logic cơ bản (GF) và chức năng nâng cao (SF), thực thi trực tiếp trên thiết bị, đến kỹ năng thiết kế và mô phỏng trên máy tính. Đây là bước chuẩn bị kỹ thuật cần thiết để người học chuyển tiếp thành công sang các mô đun tự động hóa phức tạp hơn như lập trình PLC công nghiệp quy mô lớn. Sinh viên và bạn đọc có thể khai thác song song giáo trình cùng phần mềm LOGO! Soft Comfort và các cẩm nang kỹ thuật phần cứng Siemens để tối ưu hóa hiệu quả học tập.
