Các Thành Phần Chính Của Laptop: Hướng Dẫn Chi Tiết

Khám phá giáo trình sửa chữa máy tính nâng cao, cung cấp kiến thức chuyên sâu và kỹ năng thực hành cho người học trong lĩnh vực công nghệ thông tin.

• Trường học: Trường Trung Cấp Tháp Mười
• Chuyên ngành: Giáo Trình Sửa Chữa Máy Tính Nâng Cao
• Đề tài: Các Thành Phần Chính Của Laptop
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2020
• Địa điểm: Đồng Tháp

Mục lục chi tiết

• 1. BÀI 1: CÁC THÀNH PHẦN CHÍNH CỦA LAPTOP
• 1.1. Tổng quan
• 1.2. Cấu tạo chức năng của các bộ phận Laptop
• 1.2.1. Bộ xử lý (CPU)
• 1.2.2. RAM
• 1.2.3. Ổ đĩa cứng (HDD)
• 1.2.4. Chức năng đồ họa
• 1.2.5. Màn hình
• 1.2.6. Pin (Năng lượng cung cấp)
• 1.2.7. Bàn phím
• 1.2.8. Ổ quang tích hợp sẵn
• 1.2.9. Multimedia
• 1.2.10. Thành phần khác
• 1.3. Tiêu chuẩn Centrino của hãng Intel
• 1.3.1. Centrino
• 1.3.2. Centrino 2
• 1.3.3. Tên mã Carmel
• 1.3.4. Tên mã Sonoma
• 1.3.5. Tên mã Napa
• 1.3.6. Tên mã Santa Rosa
• 1.4. Bài tập thực hành
• 1.4.1. Tên các bậc công dụng, thiết bị, yêu cầu kỹ thuật
• 1.4.2. Phân tích sự khởi động
• 2. BÀI 2: KIỂM TRA TRỰC KHI SỬA CHỮA MÁY LAPTOP
• 2.1. Quy trình chẩn đoán và giải quyết sự cố máy Laptop
• 2.2. Tìm nguyên nhân gây sự cố
• 2.3. Xử lý lỗi phần mềm trên Laptop
• 2.3.1. Xử lý lỗi cài đặt hệ điều hành

Tóm tắt

I. Tổng Quan Về Các Thành Phần Chính Của Laptop

Máy tính xách tay, hay còn gọi là laptop, là một thiết bị điện tử cá nhân gọn nhẹ, được thiết kế để sử dụng di động. Laptop bao gồm nhiều thành phần chính, mỗi thành phần đều có vai trò quan trọng trong việc đảm bảo hiệu suất và tính năng của máy. Việc hiểu rõ về các thành phần của laptop sẽ giúp người dùng lựa chọn sản phẩm phù hợp với nhu cầu sử dụng của mình.

1.1. Các Thành Phần Cơ Bản Của Laptop

Laptop bao gồm các thành phần chính như CPU, RAM, ổ cứng, màn hình, và pin. Mỗi thành phần này đều có ảnh hưởng lớn đến hiệu suất và khả năng sử dụng của máy. Việc lựa chọn đúng các thành phần này sẽ giúp tối ưu hóa trải nghiệm sử dụng.

1.2. Lợi Ích Của Việc Hiểu Về Cấu Tạo Laptop

Hiểu rõ về cấu tạo laptop giúp người dùng có thể đưa ra quyết định thông minh khi mua sắm. Điều này cũng giúp người dùng dễ dàng nâng cấp hoặc sửa chữa khi cần thiết, từ đó tiết kiệm chi phí và thời gian.

II. Vấn Đề Thường Gặp Khi Sử Dụng Laptop

Khi sử dụng laptop, người dùng thường gặp phải một số vấn đề như hiệu suất chậm, pin nhanh hết, hoặc màn hình bị hỏng. Những vấn đề này có thể ảnh hưởng đến trải nghiệm sử dụng và công việc hàng ngày. Việc nhận diện và khắc phục kịp thời sẽ giúp kéo dài tuổi thọ của laptop.

2.1. Hiệu Suất Chậm Do Cấu Hình Thấp

Một trong những nguyên nhân chính dẫn đến hiệu suất chậm là do laptop sử dụng các bộ phận chính có cấu hình thấp. Việc nâng cấp RAM hoặc thay thế ổ cứng HDD bằng SSD có thể cải thiện đáng kể tốc độ xử lý.

2.2. Pin Laptop Nhanh Hết

Pin laptop thường bị giảm dung lượng theo thời gian sử dụng. Việc sử dụng laptop liên tục mà không sạc pin đúng cách có thể dẫn đến tình trạng pin nhanh hết. Người dùng nên thường xuyên kiểm tra và thay pin khi cần thiết.

III. Phương Pháp Chọn Laptop Phù Hợp

Việc chọn lựa laptop phù hợp với nhu cầu sử dụng là rất quan trọng. Có nhiều yếu tố cần xem xét như cấu hình, kích thước, và giá cả. Dưới đây là một số phương pháp giúp người dùng chọn được laptop ưng ý.

3.1. Xác Định Nhu Cầu Sử Dụng

Trước khi mua laptop, người dùng cần xác định rõ nhu cầu sử dụng của mình. Laptop cho sinh viên thường có yêu cầu khác so với laptop gaming hay laptop văn phòng. Việc này giúp người dùng chọn được sản phẩm phù hợp nhất.

3.2. So Sánh Các Thương Hiệu Laptop

Trên thị trường hiện nay có nhiều thương hiệu laptop khác nhau. Việc so sánh các thương hiệu như Dell, HP, Asus, và Lenovo sẽ giúp người dùng tìm ra sản phẩm có chất lượng tốt nhất với giá cả hợp lý.

IV. Ứng Dụng Thực Tiễn Của Laptop Trong Cuộc Sống

Laptop ngày nay không chỉ là công cụ làm việc mà còn là phương tiện giải trí và học tập. Việc sử dụng laptop trong các lĩnh vực khác nhau đã trở thành một phần không thể thiếu trong cuộc sống hiện đại.

4.1. Laptop Trong Giáo Dục

Laptop đã trở thành công cụ hỗ trợ học tập hiệu quả cho sinh viên. Việc sử dụng laptop giúp sinh viên dễ dàng truy cập tài liệu học tập và tham gia các khóa học trực tuyến.

4.2. Laptop Trong Công Việc

Trong môi trường làm việc, laptop giúp nhân viên thực hiện công việc một cách linh hoạt và hiệu quả. Việc sử dụng laptop cho phép nhân viên làm việc từ xa, tăng cường khả năng hợp tác và giao tiếp.

V. Kết Luận Về Các Thành Phần Chính Của Laptop

Tóm lại, việc hiểu rõ về các thành phần chính của laptop là rất cần thiết để người dùng có thể lựa chọn và sử dụng sản phẩm một cách hiệu quả. Sự phát triển không ngừng của công nghệ cũng đòi hỏi người dùng cần cập nhật kiến thức để không bị lạc hậu.

5.1. Tương Lai Của Laptop

Với sự phát triển của công nghệ, laptop sẽ ngày càng trở nên mạnh mẽ và tiện lợi hơn. Các tính năng mới như AI và công nghệ 5G sẽ mở ra nhiều cơ hội mới cho người dùng.

5.2. Lời Khuyên Khi Mua Laptop

Người dùng nên tìm hiểu kỹ về sản phẩm trước khi quyết định mua. Việc tham khảo ý kiến từ những người đã sử dụng hoặc các chuyên gia sẽ giúp đưa ra quyết định đúng đắn hơn.

Nội dung chính

Giáo trình Sửa chữa máy tính nâng cao

---

Tổng quan về giáo trình

Giáo trình Sửa chữa máy tính nâng cao được biên soạn và ban hành bởi Trường Trung cấp Tháp Mười (thuộc Sở Lao động – Thương binh và Xã hội tỉnh Đồng Tháp) vào năm 2020. Trong chương trình đào tạo chuyên ngành Kỹ thuật sửa chữa và Lắp ráp máy tính, Công nghệ thông tin và Quản trị mạng, tài liệu này giữ vị trí mô-đun chuyên sâu, trang bị cho người học kiến thức và kỹ năng thực hành phần cứng, xử lý sự cố phần mềm và thiết lập firmware trên máy tính xách tay (laptop).

Mục tiêu học tập của giáo trình được xác định rõ ràng qua từng bài giảng, bao gồm:

• Nhận diện chính xác các thành phần, khối chức năng và linh kiện đặc thù của máy tính xách tay.
• Phân tích và nắm vững các tiêu chuẩn nền tảng vi xử lý di động của Intel (điển hình là kiến trúc Centrino và Centrino 2).
• Thực hiện thuần thục, đúng quy trình kỹ thuật 12 bước tháo lắp phần cứng các dòng máy tính xách tay của nhiều hãng sản xuất khác nhau, bảo đảm an toàn lao động.
• Chẩn đoán, phân loại và giải quyết các lỗi phần cứng, xung đột trình điều khiển (driver), lỗi khởi động hệ điều hành Windows, sự cố mã độc (virus) và khôi phục bảng phân vùng đĩa cứng.
• Nắm vững vai trò, cơ chế hoạt động của hệ thống xuất nhập cơ bản (BIOS), quá trình tự kiểm tra khởi động (POST) và cấu hình các tham số từ cơ bản đến nâng cao trong CMOS Setup.

Giáo trình được cấu trúc theo phương pháp tích hợp mô-đun: mỗi bài học đều bao gồm phần lý thuyết kỹ thuật chuyên sâu, sơ đồ mạch tham chiếu và bảng phân tích bài tập thực hành chi tiết. Điểm đặc sắc của tài liệu là việc kết hợp trực quan giữa lý thuyết linh kiện với 12 sơ đồ khối bo mạch chủ của các thương hiệu phần cứng phổ biến trên thị trường, đi kèm quy trình thao tác chuẩn xác từng bước.

---

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được phân bổ thành các bài học chuyên đề có tính liên kết chặt chẽ:

Bài 1: Các thành phần chính của Laptop

• Khái quát và lịch sử phát triển: Định nghĩa máy tính xách tay; dữ kiện lịch sử về chiếc máy tính xách tay đầu tiên Osborne 1 (năm 1981, trọng lượng 24,5 pound, CPU 11.0 MHz, RAM 64 KB, màn hình 5 inch, ổ cứng 91 KB); các tiêu chí đánh giá kỹ thuật gồm dung lượng pin, trọng lượng, kích thước màn hình và hiệu năng vi xử lý theo từng nhóm người dùng (doanh nhân, đồ họa, game thủ).
• Cấu tạo và chức năng linh kiện:
  • Vi xử lý (CPU): Tốc độ xung nhịp (MHz), thanh ghi, cơ chế tiết kiệm năng lượng linh hoạt.
  • Bộ nhớ RAM: Phân biệt chuẩn So-DIMM (ngắn, rộng) dành riêng cho laptop với Long-DIMM trên máy bàn; nguyên lý lưu trữ tạm thời và cơ chế nâng cấp qua khe cắm.
  • Ổ đĩa cứng (HDD): Kích thước 2.5 inch chuẩn giao tiếp ATA hoặc SATA; nguyên lý lưu trữ từ tính không thay đổi (non-volatile).
  • Chức năng đồ họa: Chipset tích hợp chia sẻ bộ nhớ RAM hệ thống hoặc card đồ họa rời gắn trực tiếp trên bo mạch chủ; nhận dạng cổng xuất tín hiệu màn hình màu xanh đặc trưng.
  • Màn hình hiển thị: Màn hình tinh thể lỏng (LCD), công nghệ cảm ứng gập xoay và màn hình tháo rời.
  • Khối nguồn và pin: Khối pin dưới đáy máy tích điện dưới 24 Vdc; bộ chuyển đổi nguồn (Adapter) đặt ngoài.
  • Hệ thống tản nhiệt: Cơ chế tản nhiệt kết hợp phiến tản nhiệt, ống dẫn nhiệt và quạt cưỡng bức tích hợp mạch cảm biến nhiệt độ tự động điều chỉnh tốc độ quay.
  • Các thành phần khác: Bàn phím tích hợp phím chuyển đổi chức năng Fn (lược bỏ cụm phím số rời Num Lock); ổ đĩa quang DVD-RW; khối đa phương tiện (loa, webcam, micro); cơ chế khôi phục nhanh (phân vùng ẩn, phần mềm Ghost) và cảm biến nhận dạng vân tay.
• Tiêu chuẩn công nghệ Intel Centrino: Phân tích điều kiện cấu thành nền tảng gồm CPU Intel Pentium M, bo mạch chủ chipset Intel 855 trở lên và card mạng không dây Intel PRO Wireless. Các thế hệ tên mã gồm:
  • Carmel: CPU Pentium M (Banias/Dothan), bus hệ thống 400 MHz, L2 Cache 1 MB, Chipset Intel 855.
  • Sonoma: CPU Pentium M Dothan tiến trình 90 nm, bus 533 MHz, L2 Cache 2 MB, Chipset Intel 915.
  • Napa: CPU Dual-core Yonah, Chipset Mobile 945 Express.
  • Santa Rosa: CPU Merom, Chipset Intel Mobile 965 Express.
  • Centrino 2 (Montevina): CPU Penryn tiến trình 45 nm, bus FSB 1066 MHz, Chipset Mobile Intel GM45 Express, chip Wi-Fi 5000 Series (tốc độ 450 Mbps), hỗ trợ kết nối WiMAX, điện năng tiêu thụ giảm xuống mức 29 W (so với 34 W thế hệ trước).
• Sơ đồ khối bo mạch chủ: Giới thiệu 12 sơ đồ khối mạch của các dòng máy gồm ACER 8730, ACER 5000, ACER 7738, ASUS REW2.0, DELL D820, HP DV4000, HP DV6000, IBM X300, LENOVO X200, SAMSUNG X360, SONY M780, TOSHIBA L450.

Bài 2: Kiểm tra trước khi sửa chữa máy Laptop

• Quy trình chẩn đoán sự cố: Chẩn đoán lỗi phần cứng qua phương pháp phỏng vấn người dùng, kiểm tra tiếp xúc vật lý, cô lập linh kiện; chẩn đoán lỗi phần mềm qua cách chạy độc lập ứng dụng, gỡ chương trình thường trú xung đột, quan sát mã lỗi và kiểm tra virus.
• Xử lý sự cố hệ điều hành và driver:
  • Khắc phục lỗi cài đặt Windows do xước đĩa, lỗi đầu đọc laser hoặc ổ cứng bị bad sector.
  • Tạo đĩa mềm hoặc USB Boot chứa các tệp hệ thống ẩn: Boot.ini, NTLDR, ntdetect.
  • Khởi động hệ thống qua các chế độ: Last Known Good Configuration (nhấn giữ F8 sau POST), Safe Mode, System Restore (đường dẫn Start > Programs > Accessories > System Tools > System Restore).
  • Sử dụng công cụ Recovery Console từ đĩa cài đặt Windows và thực thi các dòng lệnh:
    • Sửa tệp boot.ini: Lệnh Bootcfg với các tham số /Add, /Scan, /List, /Default, /Rebuild.
    • Sửa lỗi boot sector: Lệnh Fixboot [ổ đĩa] (ví dụ: Fixboot C:).
    • Phục hồi Master Boot Record: Lệnh Fixmbr [device_name] (ví dụ: Fixmbr \Device\HardDisk0).
  • Tắt tính năng tự khởi động lại khi gặp lỗi nghiêm trọng (System Properties > Advanced > Startup and Recovery > Settings > bỏ chọn Automatically restart).
  • Kỹ thuật khôi phục hệ thống định kỳ bằng chương trình Norton Ghost.
  • Xử lý trình điều khiển (driver): Sử dụng tính năng Roll Back Driver trong Device Manager; gỡ bỏ driver xung đột qua Programs and Features; cài đặt bản vá âm thanh chuẩn HD Microsoft UAA Bus Driver for High Definition Audio qua gói cập nhật kb888111 (chọn tệp tương ứng như kb888111xpsp1.exe hoặc kb888111xpsp2.exe); xác định thiết bị lạ (Unknown Device) thông qua chuỗi Device Instance ID hoặc phần mềm Unknown Device Identifier / Abit Guru.
  • Phòng chống và xử lý mã độc: Nhận diện triệu chứng máy nhiễm virus; nguyên tắc cô lập mạng (ngắt Internet/LAN); tải bản cập nhật cơ sở dữ liệu diệt virus từ máy sạch; phục hồi bảng phân vùng bị phá hoại bằng tiện ích tiêu chuẩn Candisk.
• Quy trình tháo lắp máy Laptop: Hướng dẫn thao tác 12 bước:
  1. Tháo Adapter nguồn và Pin.
  2. Tháo nắp đậy bộ tản nhiệt.
  3. Tháo Card TV Tuner (tháo cáp, nhấn 2 chốt trái/phải).
  4. Tháo bộ phận tản nhiệt (tháo dây quạt, ốc giữ cụm tản nhiệt).
  5. Tháo ổ đĩa cứng (tháo ốc nắp đậy, kéo khung, rút ổ cứng).
  6. Tháo CPU (dùng tua vít dẹt quay ốc ngược chiều kim đồng hồ để mở khóa socket).
  7. Tháo bộ nhớ RAM (gạt 2 chốt sang hai bên).
  8. Tháo Card Wireless (tháo anten, chốt và rút card khỏi bo mạch).
  9. Tháo Card Bluetooth (tháo ốc giữ, rút đầu dây kết nối, tháo giá đỡ).
  10. Tháo các thành phần chính (cáp nguồn, ốc khung vỏ, ốc và lẫy bàn phím, cáp đèn bàn phím, ốc bản lề màn hình, ổ DVD, cáp LID, cáp âm thanh, cáp Mic, dây nối TouchPad).
  11. Tháo màn hình LCD (tháo nắp ốc góc, khung viền, mạch giải mã màn hình, cáp tín hiệu, giá đỡ hai bên).
  12. Tháo cụm Camera (tháo ốc giữ, giá đỡ và cáp đi chung đường anten).
• Quy tắc lắp ráp: Thực hiện theo thứ tự ngược lại từ bước 12 về bước 1, lưu ý đúng chân ốc và kết cấu cơ khí của từng hãng sản xuất.

Bài 3: BIOS và Update BIOS (Mã bài: M21-03)

• Vai trò của BIOS: Khái niệm ROM BIOS và Flash ROM; tiến trình tự kiểm tra bật nguồn (POST - Power-On Self Test) kiểm tra bộ nhớ, bo mạch chính, card màn hình, ổ cứng, bàn phím; cơ chế nạp cung mồi (bootloader) từ MBR để chuyển quyền kiểm soát cho hệ điều hành; vai trò làm môi trường trung gian kết nối phần mềm với bộ xử lý lệnh (command.com); kiến trúc Dual BIOS (Main BIOS và Backup BIOS của Gigabyte).
• Phương thức truy cập CMOS Setup: Sử dụng các phím tắt khi khởi động gồm Esc, Del, F1, F2, Ctrl-Esc, Ctrl-Alt-Esc.
• Cấu hình thông số đơn giản:
  • Cài đặt Ngày/Giờ (Date/Day/Time).
  • Cấu hình ổ đĩa cứng IDE: Khai báo jumper (Master/Slave), tính năng tự động dò tìm thông số (IDE HDD Auto Detection).
  • Cấu hình ổ quang CD-ROM giao diện IDE (khai báo NONE trong thiết lập ổ đĩa).
  • Chuẩn hiển thị màn hình (Primary Display): EGA/VGA, CGA 40/80, Mono.
  • Tùy chọn xử lý lỗi khởi động (Error Halt): All error, All, But Keyboard, All, But Disk/Key, No error.
  • Trạng thái kiểm tra bàn phím (Keyboard): Install hoặc Not Install.
• Cấu hình thông số nâng cao:
  • Cảnh báo virus (Virus Warning): Ngăn chặn ghi đè vào Boot sector hoặc bảng phân vùng.
  • Bộ đệm vi xử lý: Kích hoạt/vô hiệu hóa Internal cache (L1 cho CPU từ 486 trở lên) và External cache (L2 trên mainboard).
  • Kiểm tra bộ nhớ: Quick Power On Self Test, About 1 MB Memory Test, Memory Test Tick Sound, cấu hình Extended BIOS RAM Area.

Progression Logic của giáo trình:
[Nhận diện linh kiện & Kiến trúc phần cứng (Bài 1)]
   ──> [Chẩn đoán, Sửa lỗi OS/Driver & Tháo lắp cơ khí (Bài 2)]
   ──> [Lập trình vi cấp & Cấu hình Firmware BIOS (Bài 3)]

Kiến thức nền tảng được xây dựng

• Lý thuyết phần cứng di động: Kiến trúc module hóa của laptop; tiêu chuẩn chân cắm So-DIMM; điện áp một chiều dưới 24 Vdc; nguyên lý cảm biến nhiệt độ điều khiển tốc độ quạt làm mát.
• Cơ chế khởi động và hệ thống tệp: Cấu trúc Master Boot Record (MBR), Boot Sector, các phân vùng FAT/FAT32/NTFS; tiến trình nạp tệp mồi NTLDR, ntdetect và cấu hình đa khởi động qua bootini.
• Kiến trúc phân tầng Firmware: Mối liên hệ chức năng giữa phần cứng vật lý, tầng vi chương trình Flash ROM BIOS, tầng trừu tượng phần cứng (HAL), tầng trình điều khiển (Driver) và nhân hệ điều hành.

Kỹ năng phát triển

• Kỹ năng kỹ thuật (Technical skills): Tháo dỡ và lắp ráp hoàn chỉnh laptop 12 bước bằng dụng cụ kỹ thuật chuyên dụng; đo đạc và thay thế linh kiện (RAM, HDD, Card Wi-Fi, màn hình LCD, CPU socket xoay chốt khóa).
• Kỹ năng phân tích (Analytical skills): Phân tích thông điệp lỗi hệ thống, mã dừng BSOD, phân biệt sự cố giữa phần cứng và phần mềm; tra cứu phần cứng chưa nhận diện bằng Device Instance ID.
• Kỹ năng thực hành vận hành (Practical competencies): Sử dụng thành thạo tiện ích dòng lệnh Recovery Console (fixmbr, fixboot, bootcfg); phân vùng và phục hồi hệ thống với Norton Ghost, Candisk; hiệu chỉnh các thông số trong CMOS Setup.

---

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp tiếp cận sư phạm định hướng kỹ năng nghề nghiệp thực tế. Nội dung lý thuyết đóng vai trò cung cấp nguyên lý vận hành, ngay sau đó là hệ thống bảng phân tích quy trình công việc (Standard Operating Procedure) với các cột dữ liệu định dạng chuẩn:

Tên bước công việc	Dụng cụ, thiết bị, vật tư	Yêu cầu kỹ thuật	Chú ý về an toàn lao động

Hệ thống bài tập bao gồm:

1. Bài tập nhận thức linh kiện: Bảng phân loại 13 bước nhận diện màn hình LCD, bàn phím, Touchpad, bo mạch chủ, RAM (1GB, 2GB, 4GB), Pin, Adapter nguồn, Ổ cứng (160GB, 320GB, 500GB của Samsung, Hitachi), Ổ quang DVD/CD, CPU (Pentium 4, Core Duo), Card mở rộng (Wi-Fi, Bluetooth, Audio) và Hệ điều hành (Windows XP, Windows 7 32-bit/64-bit).
2. Bài tập phân tích sơ đồ: Đọc và bóc tách cấu trúc 12 sơ đồ khối bo mạch chủ của các thương hiệu phổ biến (Dell D820, HP DV6000, Lenovo X200, Sony M780,...).
3. Bài tập thực hành quy trình: Thực hiện tuần tự 12 bước tháo lắp máy trên các dòng laptop mẫu của Toshiba, Dell, Asus, Samsung; bài tập khắc phục lỗi khởi động bằng dòng lệnh trong Recovery Console; bài tập cô lập và tiêu diệt virus lây file.

Đánh giá kết quả học tập được thực hiện thông qua việc kiểm tra tay nghề thao tác: tuân thủ an toàn tĩnh điện, tháo pin/nguồn trước khi can thiệp cơ khí, dùng đúng công cụ tua vít mở khóa CPU, xử lý chính xác xung đột driver âm thanh HD và thiết lập đúng các thông số BIOS. Đối với việc tự học, giáo trình yêu cầu người học đối chiếu các sơ đồ khối trong tài liệu với thực tế bo mạch, đồng thời tự tạo các thiết bị lưu trữ cứu hộ (đĩa mềm/USB boot) để thực hành xử lý lỗi phần mềm.

---

Điểm nổi bật và cập nhật

• Hệ thống hóa toàn diện các thế hệ vi kiến trúc Intel Centrino: Phân tích chi tiết quá trình tiến hóa từ thế hệ đầu Carmel (Pentium M Banias/Dothan) qua Sonoma, Napa, Santa Rosa cho đến nền tảng Centrino 2 (Montevina). Dữ liệu chỉ rõ cấu hình Centrino 2 tích hợp vi xử lý Penryn 45 nm, bus FSB 1066 MHz, chipset Mobile GM45 Express, chip mạng Wi-Fi 5000 Series (băng thông 450 Mbps), kết nối WiMAX và công suất tiêu thụ điện giảm từ 34 W xuống 29 W.
• Tập hợp sơ đồ khối mạch đa dạng: Cung cấp tài liệu thiết kế sơ đồ khối của 12 dòng máy tính xách tay từ các thương hiệu lớn trên thị trường:
  • ACER: 8730, 5000, 7738.
  • ASUS: REW2.0.
  • DELL: D820.
  • HP: DV4000, DV6000.
  • IBM / LENOVO: IBM X300, Lenovo X200.
  • SAMSUNG: X360.
  • SONY: M780.
  • TOSHIBA: L450.
• Quy trình giải quyết các lỗi thực tế chuyên biệt:
  • Khắc phục xung đột âm thanh High Definition Audio qua tệp vá hệ thống kb888111 (kb888111xpsp1.exe, kb888111xpsp2.exe) tương thích gói dịch vụ Service Pack của Windows XP.
  • Phương pháp định danh phần cứng không rõ nguồn gốc (Unknown Device) qua mã Device Instance ID và công cụ Abit Guru / Unknown Device Identifier.
  • Khắc phục sự cố phân vùng đĩa cứng bị phá hoại do virus bằng tiện ích Candisk.

---

Đối tượng sử dụng giáo trình

• Sinh viên và học viên: Dành cho học sinh, sinh viên hệ trung cấp, cao đẳng và đại học đang theo học các ngành Kỹ thuật máy tính, Sửa chữa và bảo trì phần cứng máy tính, Công nghệ thông tin, Quản trị hệ thống và Mạng máy tính.
• Kiến thức tiên quyết (Prerequisites): Người học cần có kiến thức căn bản về tin học đại cương, cấu trúc phần cứng máy tính để bàn (PC), nguyên lý cơ bản của hệ điều hành Windows và quy tắc an toàn kỹ thuật điện - điện tử.
• Giảng viên và cơ sở đào tạo: Làm giáo trình giảng dạy chính thức cho các môn học phần cứng nâng cao; làm căn cứ xây dựng bảng kiểm kỹ năng (checklist) thực hành xưởng và ngân hàng câu hỏi đánh giá kỹ thuật tháo lắp, cấu hình firmware.
• Kỹ thuật viên và người tự học: Tài liệu tham khảo hữu ích cho kỹ thuật viên IT Helpdesk, thợ sửa chữa phần cứng cần tra cứu thứ tự tháo lắp thiết bị, mã lệnh xử lý lỗi phân vùng khởi động trong Recovery Console và các thiết lập chuẩn trong CMOS Setup.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu phù hợp với học sinh, sinh viên các trường đào tạo nghề, cao đẳng, đại học kỹ thuật chuyên ngành máy tính, cùng các kỹ thuật viên muốn nâng cao kỹ năng chẩn đoán lỗi phần cứng, tháo lắp laptop và quản trị BIOS.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững cấu trúc phần cứng máy tính để bàn cơ bản, cách sử dụng hệ điều hành Windows ở mức người dùng nâng cao, hiểu biết về an toàn điện và có kỹ năng sử dụng các công cụ cơ khí cầm tay (tua vít, que nạy nhựa).

3. Điểm khác biệt với giáo trình khác là gì?

Giáo trình tập trung chuyên sâu vào cấu trúc cơ khí và mạch của máy tính xách tay với quy trình tháo lắp 12 bước chi tiết, cung cấp tư liệu 12 sơ đồ khối bo mạch thực tế và hướng dẫn khắc phục sự cố hệ thống tầng sâu bằng dòng lệnh Recovery Console và cấu hình Flash ROM BIOS.

4. Làm sao để tự học hiệu quả?

Người học nên kết hợp giữa việc đọc hiểu các thông số linh kiện, đối chiếu sơ đồ khối mạch với bo mạch thực tế, tự tạo môi trường thực hành ảo hoặc trên máy tính thử nghiệm để chạy các lệnh bootcfg, fixboot, fixmbr, và thực hành tháo lắp máy theo bảng yêu cầu kỹ thuật.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình đi kèm danh mục 12 sơ đồ khối bo mạch chủ, hướng dẫn sử dụng các đĩa cứu hộ, bộ công cụ phần mềm như Norton Ghost, Candisk, gói cập nhật kb888111, công cụ Unknown Device Identifier và các tài liệu tra cứu jumper ổ đĩa IDE.

---

Kết luận

Giáo trình Sửa chữa máy tính nâng cao của Trường Trung cấp Tháp Mười cung cấp hệ thống kiến thức hoàn chỉnh từ tầng phần cứng di động, quy trình cơ khí tháo lắp, phương pháp luận chẩn đoán lỗi hệ điều hành/driver cho đến thiết lập vi chương trình BIOS.

Lộ trình học tập đề xuất:

1. Giai đoạn 1: Nắm vững cấu tạo linh kiện laptop, tiêu chuẩn Intel Centrino và phân tích sơ đồ khối bo mạch (Bài 1).
2. Giai đoạn 2: Thực hành chẩn đoán lỗi, xử lý sự cố Windows/Driver bằng dòng lệnh và thực hiện quy trình tháo lắp 12 bước (Bài 2).
3. Giai đoạn 3: Nghiên cứu sâu về cơ chế khởi động POST, cấu hình và tinh chỉnh các tham số nâng cao trong CMOS Setup (Bài 3).

Nguồn tài nguyên bổ trợ quan trọng đi kèm gồm các tập tin sơ đồ nguyên lý mạch của nhà sản xuất, đĩa cài đặt hệ điều hành và các tiện ích cứu hộ hệ thống chuyên dụng.

Trích đoạn nội dung tài liệu

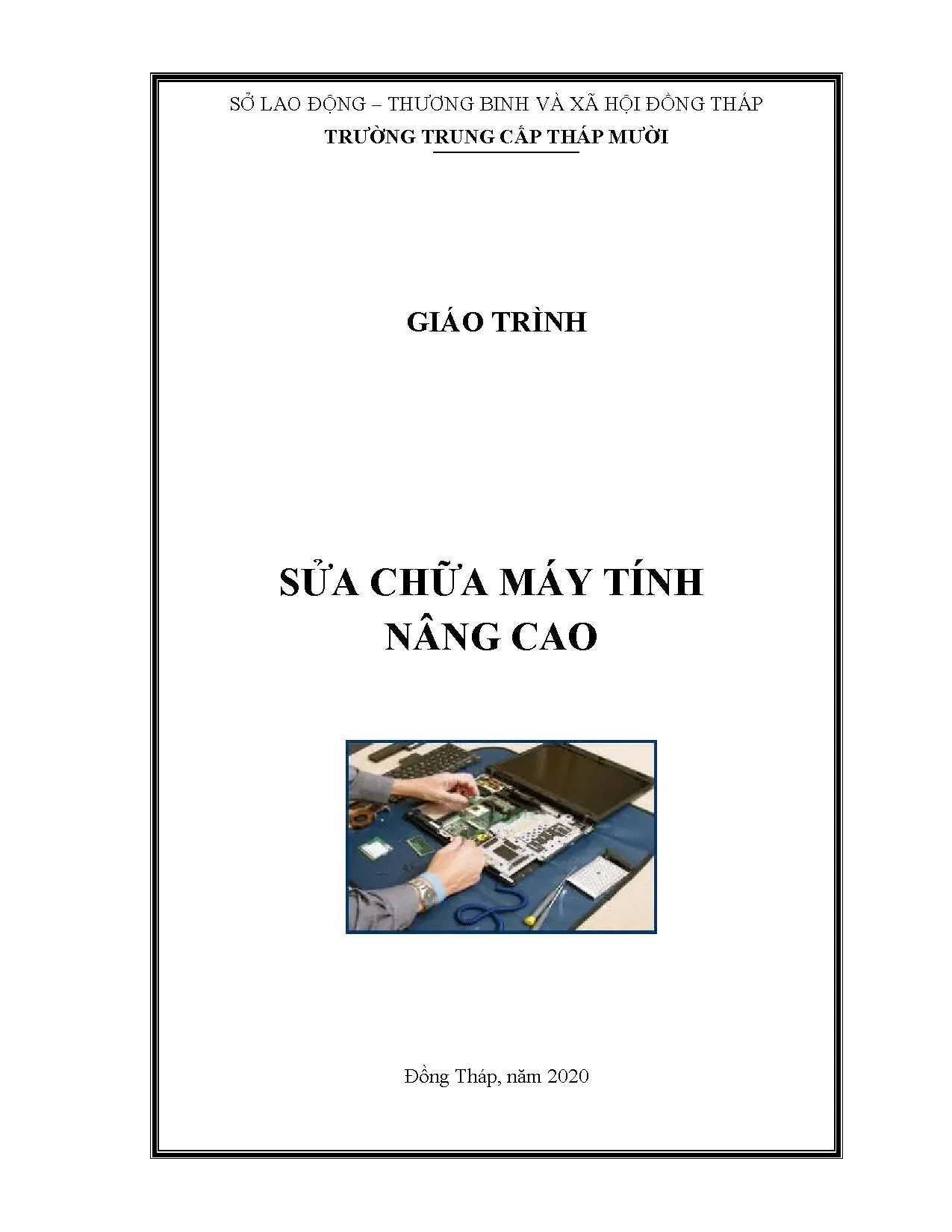

SÞ LAO ÞNG 3 TH¯¡NG BINH VÀ Xà HÞI ÞNG THÁP TR¯ÞNG TRUNG C¾P THÁP M¯ÞI GIÁO TRÌNH SþA CHþA MÁY TÍNH NÂNG CAO ßng Tháp, nm 2020 BÀI 1: CÁC THÀNH PH¾N CHÍNH CþA LAPTOP 1. Tßng quan Mÿc tiêu: - Nh¿n dißn chính xác các thi¿t bß chính cÿa máy tính xách tay. - Trình bày ±ÿc nhÿng tißn ích cÿa cÿa Laptop mang l¿i. Máy tính xách tay (ti¿ng Anh: laptop computer hay notebook computer) là mßt máy tính cá nhân gßn nhß có thß mang xách ±ÿc.

Nó th±ßng có trßng l±ÿng nh¿, tùy thußc vào hãng s¿n xu¿t và kißu máy dành cho các mÿc ích sÿ dÿng khác nhau. Máy tính xách tay có ¿y ÿ các thành ph¿n c¡ b¿n cÿa mßt máy tính cá nhân thông th±ßng. Chi¿c máy tính xách tay ¿u tiên trên th¿ gißi là mßt chi¿c Osborne 1 ra ßi nm 1981. Trßng l±ÿng cÿa nó th¿t kÿ lÿc : 24,5 pound ( kho¿ng 11.0 Mhz, vßi bß nhß RAM là 64 K, màn hình xinh x¿n nhß gßn chß có 5inch, và ß cÿng có trÿ l±ÿng 91 Kb.

Giá thành cÿa chi¿c máy tính xách tay ban ¿u là kho¿ng 1795 USD. Nhÿng yêu c¿u c¡ b¿n ±ÿc quan tâm nh¿t ßi vßi chi¿c máy tính xách tay là:Dung l±ÿng pin (pin: Battery) : Vßi mÿc ích sÿ dÿng nhißu khi di chuyßn nên dung l±ÿng pin là mßt y¿u tß quan trßng ß ánh giá vß máy tính xách tay, dung l±ÿng pin lßn cho phép thßi gian làm vißc dài h¡n khi không sÿ dÿng ngußn ißn dân dÿng. Trßng l±ÿng máy tính: ß thu¿n tißn cho quá trình mang i l¿i, trßng l±ÿng càng th¿p càng tßt. Kích th±ßc: Tuÿ thußc vào lo¿i máy xách tay cho tÿng ßi t±ÿng sÿ dÿng.

Vßi các doanh nhân th±ßng ph¿i làm vißc khi di chuyßn thì kích th±ßc nhß gßn, k¿t hÿp vßi trßng l±ÿng th¿p, thßi gian sÿ dÿng pin dài là các y¿u tß lÿa chßn hàng ¿u. Trái l¿i, vßi các game thÿ và ng±ßi thi¿t k¿ ß ho¿ thì kích th±ßc màn hình lßn (d¿n ¿n kích th±ßc tßng thß lßn) l¿i là v¿n ß quan tâm cÿa hß. Cing gißng nh± ßi vßi máy tính cá nhân, tßc ß xÿ lý hißn nay ang ±ÿc thay th¿ b¿ng hißu nng. Hißu nng c¿n thi¿t cing phÿ thußc vào tÿng ng±ßi sÿ dÿng khác nhau.

Doanh nhân có thß chß c¿n ¿n các bß xÿ lý Celeron nh±ng Game thÿ ho¿c nhÿng ng±ßi xÿ lý ß ho¿ l¿i c¿n ¿n các bß xÿ lý a nhân và hißu nng cao (ví dÿ: Core 2 Duo). C¿u t¿o chÿc nng cÿa các bß ph¿n Laptop Mÿc tiêu: Nh¿n dißn chính xác các thi¿t bß chính cÿa máy tính xách tay Trình bày ±ÿc nguyên t¿c khi tháo l¿p máy tính xách tay. Xác ßnh các y¿u tß hình thù cÿa máy tính. Bß xÿ lý (CPU) CPU vi¿t t¿t cÿa chÿ Central Processing Unit (ti¿ng Anh), t¿m dßch là ¡n vß xÿ lí trung tâm.

CPU có thß ±ÿc xem nh± não bß, mßt trong nhÿng ph¿n tÿ cßt lõi nh¿t cÿa máy vi tính. Là các vi xÿ lí có nhißm vÿ thông dßch các lßnh cÿa ch±¡ng trình và ißu khißn ho¿t ßng xÿ lí, ±ÿc ißu ti¿t chính xác bßi xung nhßp ßng hß hß thßng. M¿ch xung nhßp ßng hß hß thßng dùng ß ßng bß các thao tác xÿ lí trong và ngoài CPU theo các kho¿ng thßi gian không ßi.Kho¿ng thßi gian chß giÿa hai xung gßi là chu kÿ xung nhßp.Tßc ß theo ó xung nhßp hß thßng t¿o ra các xung tín hißu chu¿n thßi gian gßi là tßc ß xung nhßp - tßc ß ßng hß tính b¿ng trißu ¡n vß mßi giây-Mhz. Thanh ghi là 3 ph¿n tÿ nhß t¿m trong bß vi xÿ lý dùng l±u dÿ lißu và ßa chß nhß trong máy khi ang thÿc hißn tác vÿ vßi.

Bß xÿ lý ±ÿc thi¿t k¿ riêng vßi sÿ chú trßng vào hißu nng và ti¿t kißm nng l±ÿng, chúng có thß thay ßi tßc ß làm vißc tuÿ theo yêu c¿u cÿa hß thßng. ß h¿ giá thành s¿n ph¿m, mßt sß máy tính xách tay cing sÿ dÿng các bß xÿ lý cÿa máy tính cá nhân ß bàn (th±ßng r¿t ít). RAM RAM: (Read Access Memory)Máy tính xách tay sÿ dÿng lo¿i RAM (So- DIMM) dành riêng, chúng ng¿n h¡n (và th±ßng rßng h¡n) các thanh RAM (Long- DIMM) thông th±ßng cho máy tính cá nhân ß bàn. Mßt máy tính xách tay th±ßng ±ÿc thi¿t k¿ hai khe c¿m RAM (mà th±ßng thì khi s¿n xu¿t chúng chß ±ÿc g¿n RAM trên mßt khe ß ng±ßi dùng có thß nâng c¿p).

RAM là n¡i mà máy tính l±u trÿ thông tin t¿m thßi ß sau ó chuyßn vào CPU xÿ lý. RAM càng nhißu thì sß l¿n CPU c¿n xÿ lý dÿ lißu tÿ ß cÿng càng ít i, và hißu su¿t toàn bß hß thßng s¿ cao h¡n. RAM là lo¿i bß nhß không thß thay ßi nên dÿ lißu l±u trong nó s¿ bi¿n m¿t khi b¿n t¿t máy tính. Þ )a Cÿng (HDD) Þ )a cÿng cÿa máy tính xách tay là lo¿i ß (2,5") có kích th±ßc nhß h¡n các ß cÿng cÿa máy tính thông th±ßng (3,5"), chúng có thß sÿ dÿng giao ti¿p ATA truyßn thßng ho¿c SATA trong các máy s¿n xu¿t g¿n ây.

4 Þ )a cÿng, hay còn gßi là ß cÿng (ti¿ng Anh: Hard Disk Drive, vi¿t t¿t: HDD) là thi¿t bß dùng ß l±u trÿ dÿ lißu trên bß m¿t các t¿m )a hình tròn phÿ v¿t lißu tÿ tính. Þ )a cÿng là lo¿i bß nhß "không thay ßi" (non-volatile), có ngh)a là chúng không bß m¿t dÿ lißu khi ngÿng cung c¿p ngußn ißn cho chúng. Þ )a cÿng là mßt thi¿t bß r¿t quan trßng trong hß thßng bßi chúng chÿa dÿ lißu thành qu¿ cÿa mßt quá trình làm vißc cÿa nhÿng ng±ßi sÿ dÿng máy tính. Nhÿng sÿ h± hßng cÿa các thi¿t bß khác trong hß thßng máy tính có thß sÿa chÿa ho¿c thay th¿ ±ÿc, nh±ng dÿ lißu bß m¿t do y¿u tß h± hßng ph¿n cÿng cÿa ß )a cÿng th±ßng r¿t khó l¿y l¿i ±ÿc.

Chÿc nng ß hßa Chÿc nng ß ho¿: Th±ßng ±ÿc tích hÿp trên các chipset ho¿c tích hÿp trên bo m¿ch chÿ. a ph¿n các máy tính xách tay phß thông và t¿m trung sÿ dÿng chÿc nng ß ho¿ tích hÿp trên chipset và sÿ dÿng bß nhß ß ho¿ chia s¿ tÿ RAM hß thßng. Các máy tính xách tay cao c¿p bß xÿ lý ß ho¿ có thß ±ÿc tách rßi và g¿n trÿc ti¿p trên bo m¿ch chÿ, chúng có thß có RAM riêng ho¿c sÿ dÿng mßt ph¿n RAM cÿa hß thßng. Chÿc nng: là thi¿t bß giao ti¿p giÿa màn hình và mainboard.

Nên nó chß có chÿc nng truyßn t¿i hình ¿nh mà CPU làm vißc xu¿t ra màn hình máy tính. ¿c tr±ng: Dung l±ÿng, bißu thß kh¿ nng xÿ lý hình ¿nh tính b¿ng MB (4MB, 8MB, 16MB, 32MB, 64MB, 128MB, 256MB, 512MB, 1.) Nhân d¿ng: card ß hßa tùy lo¿i có thß có nhißu cßng vßi nhißu chÿc nng, nh±ng b¿t kÿ card màn hình nào cing có mßt cßng màu xanh ¿c tr±ng nh± hình trên ß c¿m dây dÿ lißu cÿa màn hình. Màn hình Màn hình cÿa nhÿng máy tính xách tay ngày nay luôn thußc lo¿i màn hình tinh thß lßng, chúng ±ÿc g¿n trÿc ti¿p vßi thân máy và không thß tách rßi. Mßt sß máy tính xách tay thi¿t k¿ màn hình quay ±ÿc và g¿p l¿i che i bàn phím - k¿t hÿp vßi thß lo¿i này th±ßng là màn hình c¿m ÿng.Hißn giß ng±ßi ta ã ch¿ t¿o ±ÿc mßt lo¿i máy tính xách tay có thß tháo rßi màn hình,nh±ng hißn lo¿i này ch±a phß bi¿n l¿m và giá khá ¿t.

Màn hình có chÿc nng hißn thß hình ¿nh, nßi dung CPU làm vißc. Pin (Nng l±ÿng cung c¿p) Ngußn sÿ dÿng l±ßi ißn dân dÿng cÿa máy tính xách tay ±ÿc thi¿t k¿ bên ngoài khßi máy ß ti¿t kißm không gian. Ngußn là mßt trong nhÿng bß ph¿n quan 6 trßng nh¿t cÿa máy tính ß bàn và MTXT. ißn nng c¿p cho máy tính xách tay chß có mßt c¿p ißn áp mßt chißu duy nh¿t có mÿc ißn áp th±ßng th¿p h¡n 24 Vdc.

Nng l±ÿng cung c¿p cho máy tính xách tay khi không sÿ dÿng ngußn ißn dân dÿng là pin. Là mßt khßi ±ÿc thi¿t k¿ n¿m d±ßi ¿ m¿y máy tính xách tay có chÿc nng tích ißn và cung c¿p ngußn cho máy tính khi không dùng ißn. Qu¿t t¿n nhißt V¿n ß t¿n nhißt luôn ±ÿc chú ý ßi vßi các máy tính nói chung, ß máy tính xách tay, do thi¿t k¿ nhß gßn nên càng khó khn cho các thi¿t k¿ t¿n nhißt tÿ các thi¿t bß và linh kißn trong máy. Thi¿t k¿ t¿n nhißt trong máy tính xách tay th±ßng là: Các thi¿t bß to¿ nhißt (CPU, chipset c¿u b¿c, bß xÿ lý ß ho¿ (n¿u có) ±ÿc g¿n các t¿m phi¿n t¿n nhißt, chúng truyßn nhißt qua các ßng d¿n nhißt sang mßt khßi t¿n nhißt lßn mà ß ây có qu¿t c±ÿng bÿc làm mát.

Các thi¿t bß còn l¿i ±ÿc t¿n nhißt trên ±ßng l±u thông gió (theo cách bß trí hÿp lý) hút gió vào trong vß máy (thông qua các lß thoáng) ß ¿n khßi t¿n nhißt chung ß thßi ra ngoài b¿ng qu¿t. Qu¿t t¿n nhißt trong máy tính xách tay ±ÿc thi¿t k¿ ißu khißn b¿ng mßt m¿ch ißn (có c¿m bi¿n nhißt ß các bß ph¿n phát nhißt) ß có kh¿ nng tÿ ißu chßnh tßc ß theo nhißt ß (ißu này khác vßi qu¿t t¿n nhißt trên các máy tính thông th±ßng khi chúng th±ßng ±ÿc ißu khißn b¿ng ph¿n mßm ho¿c vßi các hß thßng ci có thß chß quay ß mßt tßc ß nh¿t ßnh). K¿t nßi m¿ng a ph¿n các máy tính xách tay hißn nay ßu ±ÿc tích hÿp s¿n bß ißu hÿp m¿ng không dây theo các chu¿n thông dÿng (802.) cùng vßi các bß ißu hÿp m¿ng Ethernet (RJ-45) thông th±ßng. 7 Hình thÿc k¿t nßi Internet quay sß hißn nay ang d¿n ±ÿc thay th¿ b¿ng các ±ßng truyßn tßc ß cao (ví dÿ: ADSL) nh±ng các máy tính xách tay v¿n th±ßng ±ÿc tích hÿp các modem (quay sß).

Không ít máy tính xách tay còn ±ÿc tích hÿp s¿n bß ißu hÿp bluetooth. Bàn phím Bàn phím có chÿc nng dùng ß nh¿p thông tin và dÿ lißu vào máy tính ß CPU xÿ lý. Bàn phím máy tính xách tay th±ßng không tuân theo tiêu chu¿n cÿa các bàn phím máy tính cá nhân thông th±ßng, ph¿n phím sß (Num Lock) th±ßng ±ÿc lo¿i bß mà ß thay th¿ nó b¿ng cách sÿ dÿng các phím có vß trí t±¡ng tÿ ß thay th¿. Ngoài các phím chÿc nng th±ßng th¿y (nh± F1, F2.¿n F12) trên các bàn phím thông dÿng cÿa máy tính cá nhân, máy tính xách tay còn có có mßt lo¿t các phím chÿc nng dành riêng khác, các phím này th±ßng là chÿc nng thÿ hai cÿa các phím th±ßng và chß ±ÿc kích ho¿t sau khi ã b¿m phím chuyßn ßi, phím chuyßn ßi th±ßng có ký hißu Fn.

Þ )a quang ±ÿc tích hÿp s¿n trong Laptop. Þ )a quang laptop DVD RW chÿc nng : ßc DVD + ghi DVD, ±u ißm gßn nh¿.
